Проектируя улицы частного сектора и городской черты, архитекторы всегда предусматривают систему ливневой канализации. Но не все знают, что частный участок тоже нуждается в подобной системе. Правильно спроектированная ливневая канализация на участке предотвратит скапливание дождевой и талой воды, а значит, защитит стены дома и фундамент от разрушений. Особенно актуально устройство ливневой канализации для домов расположенных в регионах с повышенным числом годичных осадков.
Если хозяин бережёт свой дом, и лужи на участке после дождя неприятны, то стоит подумать о проектирование ливневой канализации еще на этапе планирования дома. Как это сделать правильно поговорим в этой статье.
Что такое ливневая канализация, из каких элементов состоит
Дренажная конструкция способная защищать дом от скопления воды представляет систему труб проложенных вокруг дома, а так же систему, расположенную на крыши для стока и отвода воды. В системе вода скапливается в специальных водоприемниках и отводится от участка. Основное назначение ливневой канализации:
- Аккумуляция излишков воды после осадков в специальные поддонники, дождеприемники и т.д.
- Вымывание твердых частиц с участка (земли, песка, гравия и т.д.)
- Отвод вод в дренажный колодец за территорию участка.

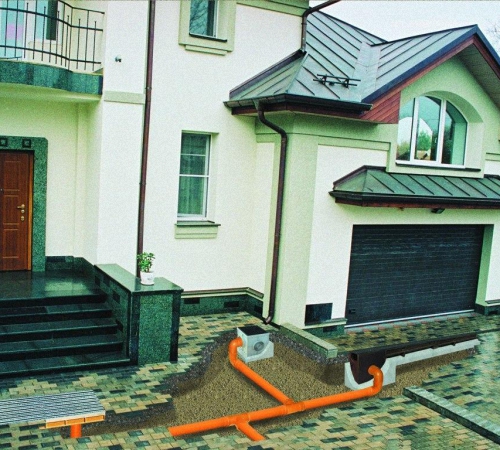

Состоит конструкция дренажа вокруг дом из нескольких элементов: дождеприемника, смотровых колодцев, фильтры (пескоуловители), каналов, водосборника.
Дождеприемник
Это закрытая подземная или наземная открытая система дренажа, соединяющаяся в единую систему. Изготавливают из специальных дренажных труб, либо обычной ПВХ трубы.
Смотровые колодцы
Если рядом с участком проходит городская сточная канава или овраг, то изготавливать дренажный колодец не обязательно, можно обустроить сток прямо в канаву.
Виды и принцип работы ливневой канализации
Существует несколько вариантов устройство ливневой канализации:
- Открытый тип. Это желоба расположены на поверхности, по экономичности самый выгодный вариант.
- Закрытый тип. Это сложная и дорогостоящая конструкция располагается под грунтом.
- Смешанный тип. Такая ливневка может включать элементы первого и второго типа, выполняют ее в целях сэкономить.
Принцип работы системы
Ливневую канализацию начинают монтировать во время укладки кровли. По всему периметру крыши располагают специальную конструкцию из желобов, воронок и водостоков. Под каждой трубой около дома располагается дождеприемник. Дождеприемник соединен с системой труб по которым вода отводится с участка.
Вдоль дорожек по всей площади участка тоже устанавливают водоотводы. Особое внимание уделяется местам у входа в гараж, дом и т.д. В таких, устанавливают систему лотков, сверху покрытую решетками. Вся система дренажа объединяется едиными трубами и общим оттоком с участка. Могут быть в конструкции предусмотрены дополнительные элементы, например пескоулавливатель. Эти устройства необходимы для улавливания крупных частиц и предохраняют систему от засорения.
Проектирование и устройство ливневой системы
Самое главное в конструкции ливневой канализации это момент самотека воды по системе. Отталкиваясь от этого фактора, ливневая канализация имеет индивидуальную схему для каждого участка и зависит от различных факторов:
- Рельефные особенности участка. Необходимо учитывать для организации правильного оттока воды.
- Расположение основной постройки на участке и хозяйственных пристроек. Эти показатели помогут подобрать трубы нужной длинны и правильно организовать схему.
- Местность и особенности выпадения осадков за год. Эти данные нужны для точного расчета количества смотровых колодцев и диаметра труб.
В устройстве предусматривается уклон на каждый 1м труб 1,5-2 см, так вода будет двигаться самотеком. Этот уклон выполняют различными методами:
- Формируется уклон грунта при монтаже.
- Делается ступенчатый уклон из каналов различной высоты.
- Используют специальные каналы с внутренним уклоном.
По способу сбора воды дождевая канализация может быть точечной или линейной.
Точечная конструкция закрытого типа

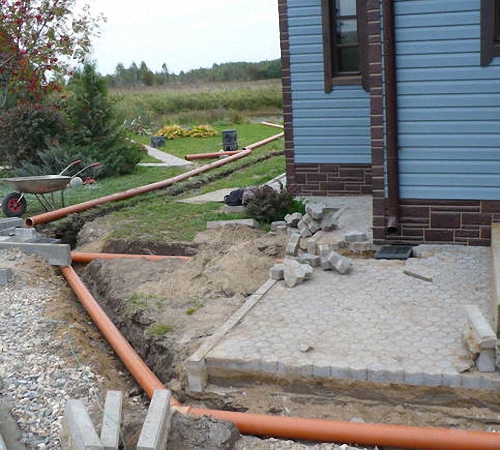

Монтаж такой системы начинается с подготовки траншей под трубы. Глубина залегания водоотводных каналов зависит от промерзания почвы в различной местности. Расположение каналов должно быть ниже уровня промерзания на 40-50 см. Если эта глубина слишком большая (например в северных регионах),то сточные трубы утепляют.
Для точечной системы дренажа подходят трубы ПВХ диаметром от 10 см, больше можно, меньше нет. Для точечной системы лучше использовать прямые линии укладки. Если нет возможности обойтись без поворотов, то их выполняют тупыми, в этих местах монтируются смотровые колодцы. В местах разведения нескольких труб тоже устанавливают смотровые колодцы. Все стыки герметизируют при помощи клея или герметика.
Вся конструкция из труб соединяется в единую коллекторную трубу. Для ее изготовления используют трубу ПВХ большего сечения. Располагается она в самой низкой точке системы. Выход коллекторной трубы должен быть в сточную яму или сборный колодец. Из колодца воду используют либо в хозяйственных нуждах, либо делают дополнительный сток в общую канаву. После монтажа такой системы сначала производят пробный запуск воды, только потом закапывают грунтом.
Линейная система открытого типа
Монтируют ливневку под небольшим уклоном, только так можно избежать усадку грунта. Каждый канал соединяют с другим при помощи герметика. Такая ливневка менее эстетична, но в обслуживание она проще.
Монтаж ливневой системы вокруг дома выполняется согласно СНиП 2.04.03-85 “Устройство наружных трубопроводов и канализации” Отталкиваясь от СНиП нужно выбирать подходящий тип ливневой канализации для своего дома. Только после этого вся система зарисовывается схематически. Это необходимо для точного расчета необходимых материалов и оптимального расположение каналов и мест сброса воды.
Выбираем материалы
Выполнить все работы можно своими руками, для этого достаточно приложить усилия и потратить немного времени. Согласно СНиП для монтажа понадобятся материалы:
- Для системы закрытого типа лучше использовать трубы ПВХ, так как проводить работы своими руками этим материалом проще. Согласно СНиП можно использовать так же металлические или асбестовые. Диаметр труб рассчитывается по СНиП в зависимости от количества ежегодных осадков в регионе, площади водоотведения. Обычно для средней полосы не менее 100 мм.
- Для открытых систем необходимы специальные пластиковые лотки и решетки. Вдоль дома решетки можно использовать пластиковые, но на местах заезда в гараж, при входе в дом лучше использовать металлические.
Монтаж системы

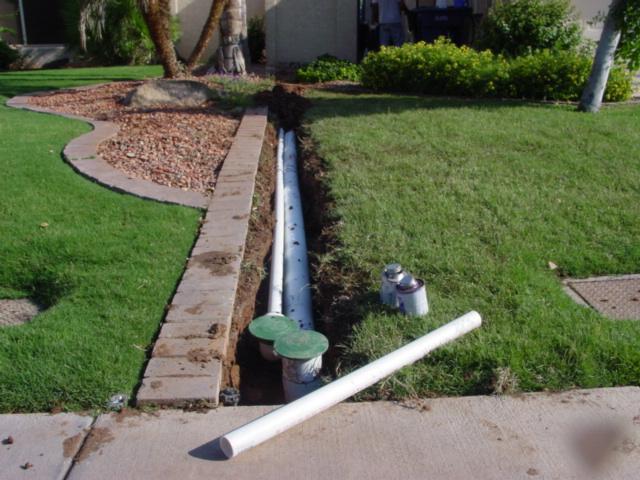

- Подготовка траншеи куда будут укладываться трубы и дождеприемников. Дождеприемники укладывают неглубоко, а для соединения с каналами используют колено.
- Траншею усыпают песочной подушкой под уклоном к месту, куда будет уложена коллекторная труба. Для этого подушку подсыпают и трамбуют под небольшим углом. Толщин подушки по СНиП не менее 200 мм, поэтому траншею придется рыть не менее 35-40 см.
- Укладывается система из труб: соединительными будут фишинги как при монтаже бытовой канализации. Все соединения герметизируют.
- В сгибах и соединительных устанавливают смотровые колодцы.
- Присоединение основной системы к коллекторной трубе стык тоже нужно прогерметизировать.
- Проверка стока. Это делается при помощи ведра воды, которое выливают в систему и смотрят, не пропускает ли она, движется ли вода самотеком.
- Если протечек нет, то ливневка закрывается грунтом.
По СНиП 2. 04.03-85 устройство ливневой канализации считается обязательным мероприятием при благоустройстве участка. Но выполняя такую систему своими руками можно допустить множество ошибок. Самые распространенные из них:
- Хозяева хотят сэкономить и монтируют только систему сточных труб на крыши. Вода по ним стекает прямо в грунт у фундамента. Со временем фундамент в местах стока разрушится.
- Раз в год ливневую канализацию нужно обязательно прочищать, для этого не достаточно просто убрать мусор из дождеприемников. Нужно прочищать заилованность и промывать решетки.
- Если соединить каналы между собой не герметично, то вода будет попадать к фундаменту и разрушение все равно неизбежно. Избежать этого можно используя качественные герметики и обратившись к специалистам.
Цена на монтаж ливневого стока
Цена на монтаж ливневого стока зависит от видов работ, сложности и выбранных материалов. Для удобства читателей средняя стоимость представлена в таблице:
| Вид работ | Мероприятия входящие в услугу | Величина | Цена, руб. |
|---|---|---|---|
| Укладка труб, фасонных элементов, монтаж воронки дождеприемной | м/п | 1 250 | |
| Прокладка ливневой канализации | Укладка труб, фасонных элементов, установка дождеприемника с решетками из чугуна | м/п | 2 500 |
| Пристенный дренаж | Укладка системы труб в щебенку, укутка геотекстилем | м/п | 1 850 |
| Поверхностный дренаж | Дренажные трубы проложенные в песчаной подушке | м/п | 850 |
| Дренажный колодец | Установка, сборка, соединение с основной системой | шт. | 2 100 |
| Установка обратного клапана | Установка клапана на трубе | шт. | 1 400 |
В итоге работы полного монтажа для небольшого участка в 6 соток обойдутся минимум в 70 000 руб. и это без материалов. Выполнить все своими руками или вызвать специалистов решать хозяину, но не стоит забывать, что не смотря на теоретическую простату работы трудоемкая и требует не мало времени.
Канализация является разновидностью систем водоотведения, которые своевременно удаляют стоки с обслуживаемой территории. В зависимости от условий применения такие системы могут иметь разный набор функциональных компонентов, отличаться размерными параметрами и защитными дополнениями. Что касается сфер применения, то система ливневой канализации используется в обустройстве городских улиц, в инфраструктуре производственных объектов и в инженерно-коммуникационном обеспечении частных домовладений.
Структура канализации
Как и любая иная сантехническая инфраструктура, дождевые канализации работают на основе трубопроводных сетей. С помощью труб вода переходит от одних функциональных точек системы к другим. Начинается же рабочий цикл от участков с дождеприемниками, которые осуществляют локальный сбор воды. В этом качестве часто выступают лотки с желобами. Их монтируют в канавах для водоотвода таким образом, чтобы стоки могли самотеком направляться к распределяющему коллектору. Разновидностью дождеприемников является и придверный поддон. Такие приспособления устанавливаются или у ворот, или возле входа в дом.
В обязательном порядке устройство систем ливневой канализации предусматривает наличие емкостных накопителей воды. Это устройства, которые накапливают воду, собираемую в первичных водоприемниках. Они могут быть по-разному исполнены, но главная задача остается одной - обеспечить достаточный прием поверхностных вод для исключения риска наводнения территории.
Очистительная функция системы ливневой канализации
В отличие от септика, принимающего бытовые отходы и нечистоты, дождевая канализация не требует глубокой биологической очистки. Конечно, существуют системы, в которых и емкость септика выступает в качестве приемника ливневых стоков. И в этом случае очистка полностью будет зависеть от возможностей данного резервуара. Септик может выступать и в качестве простого накопителя без функций очистки, и как средство многоступенчатой фильтрации. Разделение задач септика и ливневой канализации как раз целесообразно по причине разных требований к очистке. Дождевая вода вполне может быть выведена в грунт без опасности нарушения экологического состояния почвы. Однако для защиты самого комплекса водоотвода все же требуется выполнение базовой фильтрации. Поэтому система нередко включает в себя пескоулавливатели, которые задерживают крупные частицы грунта, мусор и камни. То есть используются фильтры механической очистки, не допускающие физическое загрязнение трубопровода, накопителя и коллекторных узлов.
Классификация по способу водоотвода
На данный момент выделяется три систем, предназначенных для дождевой воды. В первую очередь это арычная конфигурация с открытыми каналами стоков. Подобные системы обычно применяются в городах и могут выполнять несколько задач, среди которых отвод стоков и орошение садово-парковых зон. Конструкционно такие сети формируются системами арычных бетонных лотков, размещенных вдоль дорог и улиц. Арычные лотки отличаются перфорированной поверхностью, позволяющей пассивно распределять воду по почвенному покрову. Также ливневой канализации может применяться и в обустройстве частных домовладений с участками, но это решение будет малоэффективным. В городских условиях открытая система выгодна как раз высокой производительностью, так как работает с большими объемами воды. Но в условиях небольшого участка более эффективен вариант закрытой системы. В этой конфигурации стоки воды собираются лотками, которые входят в структуру ландшафтного массива. Иными словами, трубопроводная сеть размещается в грунтовой нише и покрывается защитными приспособлениями. Третий вариант представляет собой комбинированную конструкцию, в которой открытые и закрытые участки сменяют друг друга в зависимости от условий прохождения водоотводного контура.
Классификация по конфигурации водосборников
И открытые, и закрытые системы канализаций различаются по способу организации водосборников. В точечных схемах приемные воронки с решетками устанавливаются отдельно друг от друга. То есть по всей площадке могут быть раскиданы небольшие подземные или наземные емкости в соответствии с наиболее интенсивным поступлением воды. При этом все точки водосборников объединяются в единую сеть, направленную к накопителю. Альтернативным способом является линейная схема размещения сборников. Таким образом формируется сплошная система дренажа и ливневой канализации на участке, которая уже в процессе сбора объединяет несколько источников поступления воды. В остальном оснащение каналов сбора и отвода дождевой воды выполняется по общим принципам с интеграцией фильтров, коллекторных узлов и решеток.
Проектирование дождевой канализации
Даже ливневки для небольших участков должны устраиваться на базе проектного решения, в котором просчитываются линии перекачивания, точки сбора, распределения и накапливания воды. Причем основу для проекта можно разработать и самостоятельно, определив наиболее вероятные источники разлива воды и оптимальное место ее приема. План должен будет включать контуры стоков, места размещения коммуникаций, оборудования и накопителей. Более серьезные проекты дренажной системы и ливневой канализации предусматривают и выполнение геодезических исследований местности. Одним из главных объектов анализа будет уровень залегания грунтовых вод, который позволит определить оптимальное место дренажной системы и накопителя, обеспечивающего вывод стоков непосредственно в землю.
Монтаж трубопровода и смежного оборудования
Трубы желательно использовать пластиковые, так как они не подвергаются коррозии, легко монтируются и практически не требуют технического обслуживания. Укладка производится в траншее, дно которой предварительно засыпается песком, щебнем и покрывается геотекстилем. Далее сформированная сеть должна быть обернута в геотекстиль таким образом, чтобы дренажный наполнитель полностью охватывал поверхность труб. Соединения выполняются с помощью комплектных муфт соответствующего типоразмера. Затем устраиваются функциональные узлы сборников, коллектор и приемник, с которым будет взаимодействовать система ливневой канализации. Монтаж при этом должен выполняться с соблюдением уклона в сторону места накопления воды. Так, на 1 м следует обеспечивать порядка 1-2 см наклона. Это же касается и сетей, в которых конечным местом сбора выступит магистральная канализационная сеть. Засыпать каналы не стоит до момента, пока трубопровод не будет испытан в рабочих условиях.
Установка покрытия для канализации
Простейший способ покрытия траншеи с каналом ливневой канализации - засыпка тем же откопанным грунтом. Но для этого следует убедиться, что линия надежно герметизирована, а в ее структуре находятся слои песка и щебня. Если же канал проходит по ответственным на участке, то может потребоваться дополнительное усиление. Под дорожками, площадками стоянки и въезда транспорта необходимо устанавливать дополнительное усиление. Для этого могут использоваться перекрытия, которые в дальнейшем также засыпаются плотным слоем грунта. Но еще на этапе устройства системы ливневой канализации рекомендуется просчитывать нагрузки на сеть, используя соответствующие трубы. В частности, под дорогой для автомобиля рекомендуется укладывать не перфорированную металлическую трубу. Допускается и применение пластика, но в бронированной оболочке. Слои дрены и геотекстиля выполняются по той же схеме, что и на остальных контурах.
Организация охранной зоны возле канализации
Гидрологические ресурсы, обеспечивающие водоснабжение, в соответствии с нормами СНиП вводятся в специальные охранные зоны. Эти же правила распространяются и на канализации. Если речь идет о городских и общественных территориях, то радиус таких участков должен составлять порядка пяти метров. Разумеется, в условиях частного домовладения строгое соблюдение данного норматива не требуется, но все же будет нелишним поддерживать некоторые принципы, по которым охраняется система ливневой канализации с прилегающей зоной. В частности, возле каналов запрещается сооружать временные конструкции, устраивать мусорные свалки, разбивать клумбы и высаживать деревья.
Очистка ливневой канализации
Независимо от типа и места расположения, дождевая канализация должна регулярно промываться. Для этого используются насосы, устанавливаемые на местах сбора воды. В домашнем хозяйстве можно обойтись и одним агрегатом, переставляя его поочередно к каждому контуру, ведущему к месту накопления воды. Насос подключается к местной системе водоснабжения и напорной струей направляется по каналу в сторону уклона. Поток устраняет загрязнения в замкнутых местах, куда невозможно добраться физически. Также правила пользования системой ливневой канализации требуют отдельной чистки накопительного резервуара. Причем внутренние поверхности должны регулярно подвергаться и химической дезинфекции в целях поддержания надлежащего санитарно-экологического состояния территории.
Особенности ухода за дренажной системой
Система дренажа, связанная с канализационным выводом стоков, требует особого подхода к обслуживанию. В первую очередь верхний пласт дрены следует всегда содержать в рыхлом виде - так он эффективнее впитывает и пропускает в грунт воду. По этой же причине не рекомендуется ходить по насыпям песка и гравия и тем более использовать на них тяжелую технику. Если и ливневой канализации на участке связывается с промежуточными колодцами и коллекторными узлами, то их следует прочищать от грязи и песка в отдельном порядке. Желательно, чтобы эта работа производилась в автоматическом режиме с помощью насосных омывателей с поплавками.
Заключение
Разнообразие сантехнического оборудования для сада позволяет организовывать самые разные конфигурации дождевых канализаций. Самым надежным вариантом будет система, в которой реализуется замкнутая сеть (траншейная), дополненная лотками, колодцами, коллектором и фильтрующими мембранами. Что касается очистительной функции, то система дренажа и ливневой канализации может подключаться к емкости септика, который, в свою очередь, выполнит многоступенчатую биологическую чистку стоков. Но, опять же, непосредственно ливневые стоки и не требуют тонкой фильтрации. Достаточно обеспечить систему качественными пескоулавливателями и решетками, задерживающими крупный мусор. Другое дело, что эти компоненты системы канализации потребуют регулярной чистки в ручном режиме, иначе возникнет риск засорения каналов и последующего наводнения участка.
Залогом благоустроенного и комфортного приусадебного участка, а также защитой здания от подтопления является устройство ливневой канализации в частном доме. Если вы хотите избавиться от луж с застаивающейся водой, потоков грязной воды во время дождя, то ещё на этапе проектирования здания позаботьтесь о закладке в проект ливневой канализации.
Правильно спроектированная и качественно смонтированная ливнёвка обеспечит надёжное и своевременное отведение воды с вашего участка.
Давайте разберёмся, что же собой представляет ливневая канализация (ливнёвка). Данное сооружение представляет собой систему труб и колодцев, служащую для сбора и отвода дождевой и талой воды с территории участка.
Как правило, любая ливневая канализационная система состоит из следующих элементов:
- сборно-распределительный колодец;
- пескоотделитель;

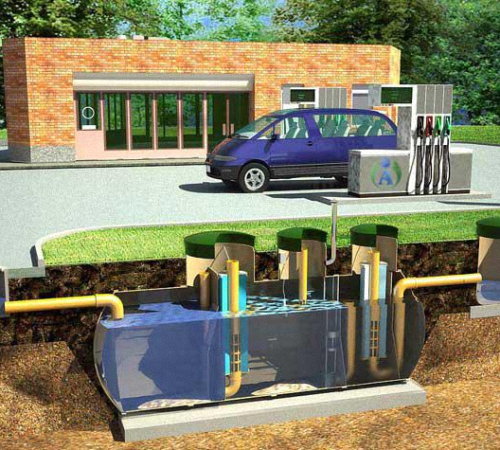

- специальный отделитель для масел и бензина;
- сорбционный блок;
- специальный колодец для проведения отбора проб
Основное назначение ливневой канализации в частном доме
Главная функция любой ливнёвки заключается в заборе и отведении талой и дождевой воды с участка при помощи специальных приспособлений, к которым относятся:
|
|
- дождеприёмники,
- дренажные желоба,
- водостоки.
Помимо сбора воды ливневая канализация способна очищать её от песка и вредных примесей (масел и бензина) за счёт специальных уловителей. Это необходимо для того, чтобы вода, попадающая в общую канализационную систему и сливающаяся за его пределы, была чистой.
С помощью ливневки возможно отведение воды в глубинную дренажную систему, если таковая предусматривается на вашем участке. В противном случае, собранная вода отводится за пределы участка.
Помимо основных функций ливневых систем канализации есть и косвенные. Хоть ливнёвка и относится к системам поверхностного дренажа, она, в некоторой степени, влияет на прочность и долговечность всего здания. Это связано с тем, что попадание большого количества влаги в грунт может приводить к просадке и подвижности фундамента, что вызывает трещины и медленное разрушение всего сооружения.
Правильный расчёт ливневой канализации позволяет не только снизить расходы на укрепление фундамента здания, но и обеспечить прочность и долговечность всего сооружения в целом.
Прокладка ливневой канализации
При проектировании и расчёте ливневой канализации учитывается множество факторов: от геологических условий на участке проектирования, предполагаемого количества стоков до ваших финансовых возможностей. В любом случае, устройство ливневой канализации (СНиП 2.04.01-85) выполняется согласно нормативным документам.
Стоит отметить, что ливневая канализация подразделяется на несколько видов:
- открытого типа,
- закрытого типа,
- смешанная
Ливнёвка открытого типа . Этот вид ливневой канализации можно отнести к самым простым системам в плане проектирования и устройства. Также она требует наименьших затрат. Принцип устройства данного вида ливнёвки состоит в системе открытых желобов и каналов, которые собирают и отводят поверхностные стоки.
Ливневая система водоотведения закрытого типа . Данный вид ливнёвки более сложный. Её проектирование и монтаж требует участия профессионалов. Эта ливневая канализация состоит из сети открытых желобов и каналов, которые дополняются дождеприёмниками и системой подземных трубопроводов.
Ливневая канализация смешанного типа представляет собой нечто среднее между открытой и закрытой системой. Данный тип ливнёвки используется на участках значительных размеров или при необходимости сокращения расходов на устройство ливневой канализации.
Правила устройства канализации гласят, что самой важной частью ливнёвки является трубопровод. Это связано с тем, что сюда попадают не только стоки дождевой воды с поверхности участка, но и вся талая и дождевая вода, собирающаяся на кровле здания, а также стоки из дождеприёмников и решёток систем поливки.
Технология устройства ливневки
Как правильно выполнить ливнёвку, знают профессионалы, но если вы хотите выполнить всю работу самостоятельно, то необходимо учитывать технологические особенности процесса монтажа.
Устраивать уклон всех водоотводящих труб необходимо в сторону общего водосборника.
При устройстве канализации можно использовать элементы и конструкции, устойчивые к воздействию воды (влагостойкие и устойчивые к коррозии).От гофрированных труб лучше отказаться из-за их повышенной засоряемости.
Стоит отказаться от большого количества поворотов и разводок в системе. Соединение всех элементов должно быть предельно герметичным. Расчёт уклона труб должен быть такой, чтобы сточная вода не задерживалась и не замерзала в системе зимой.
Перед началом монтажа обязательно нарисуйте схему магистралей и выполните подсчёт необходимого количества элементов и метраж труб. Систему ливневой канализации необходимо защищать специальными решётками от засорения.
На очень длинных трубопроводах стоит устраивать дополнительные смотровые колодцы, которые облегчат прочистку системы от листьев и мусора.
Обычно для устройства ливнёвки в частных домах используются:
- ПВХ-трубы,
- асбестоцементные трубы,
- в редких случаях гофротрубы.
Места закладки труб необходимо промаркировать для предотвращения случайной порчи при проведении земляных работ на участке.
Если говорить о выборе типа ливнёвки для частного дома, то отдайте предпочтение системам закрытого типа, конечно же, если смета на устройство ливневой канализации такого типа вас устроит.
И напоследок, стоит сказать о чистке труб. Обычно для этих целей используется металлический трос. В случаях сильных засорений можно выполнить химическую или термическую чистку труб, но доверить такое ответственное дело можно только высококвалифицированным специалистам.
Дождь, снег, град – вполне нормальные природные явления. Жители загородных домов обязательно должны знать, какую опасность несут атмосферные осадки для зданий, и искать способы, как нейтрализовать их воздействие на фундамент.
Осадки и талая вода, которые скапливаются на участке, создают оптимальные условия для гниения корневых систем растений, подтапливают фундамент дома, способствуя снижению срока его службы. Самым надёжным способом предотвратить проблемы, которые могут быть вызваны дождевыми водами, является обустройство ливневой канализации, или как в народе её называют ливнёвки.
Ливневая канализация на участке выполняет очень важную функцию. Она собирает атмосферные осадки и транспортирует их в землю. Строительство такой конструкции не требует особых знаний. Если ознакомиться с основными правилами монтажа, придерживаться последовательности, выбрать качественные материалы, ливнёвка получится функциональной и долговечной.
Основным заданием ливневой канализации является сбор воды со всего участка и перемещения её в определённое место. Все составляющие элементы системы должны работать вместе, чтобы обеспечить работоспособность ливнёвки. Сбор осадков из участка проводится за счёт водосточных труб, вода уходит в дождеприёмники и уходит в предназначенное для неё место. Условно канализацию можно разделить на три функциональные зоны:
- система водостока;
- водосборная часть;
- утилизационная система.
Ливневая канализация
Обратите внимание! Ливневая канализация защищает не только дом от негативного воздействия атмосферных осадков. Если материал, который применялся для выкладывания дорожек на участке, подмывается водами, могут потребоваться масштабные работы, чтобы возобновить покрытие. Установив ливнёвку, вы обеспечите надёжную и длительную службу дорожных покрытий.
Владельцам, которые даже близко не представляют себе, как сделать ливневую канализацию, следует обратиться за помощь к профессионалам. Самым сложным этапом является составление проекта системы и проведение расчётов. Допустив ошибку при проектировании ливнёвки, вы можете столкнуться с серьёзными проблемами в процессе последующего монтажа и эксплуатации.
Составление проекта
Правильно составленный проект ливневой канализации – успех её эффективности на долгие годы. Следует правильно рассчитать размеры элементов системы. При проведении расчётов во внимания принимают такие показатели:
- количество атмосферных осадков, которые выпадают за год в данной местности (можно узнать у соседей или у представителей ближайшей строительной компании, в сборнике СНиП);
- тип и пропускная способность грунтов;
- рельеф участка;
- уровень залегания грунтовых вод;
- место, куда будут поступать сточные воды.
Ливневая канализация своими руками обустраивается по предварительным расчётам, нанесённым на бумагу. Также составляется подробный масштабированный план системы с включением всех функциональных элементов.
При установке системы отвода атмосферных осадков и талой воды учитываются финансовые возможности владельца, размер участка, климатические условия региона. Сточные воды следует правильно утилизировать. Для этого обустраивают коллекторы, септики. Стоки можно спускать в централизованную канализацию, канаву, водоёмы.
Обратите внимание! При составлении проекта ливневой канализации на участке загородного дома следует ознакомиться с положениями, прописанными в СНиПе. Они помогут определить размеры элементов системы, и правильно выполнить монтаж элементов.
Подготовка материалов
Как при проведении любых других строительных работ, так и при устройстве ливневой канализации в частном доме, важно правильно выбрать материалы, подготовить необходимые инструменты для выполнения монтажа. В этом случае мастеру понадобятся:
- лопата для проведения земельных работ (рытья траншей);
- ножовка по металлу для подгонки труб под нужный размер;
- отвёртка, ключи;
- напильник для заделки срезов труб;
- винторезные доски.
Какие материалы могут использоваться при обустройстве ливневой канализации в частном доме своими руками? Это зависит от типа системы. Она может быть закрытой, открытой, смешанной.
Монтаж ливневки
При монтаже ливнёвки применяются преимущественно пластиковые канализационные трубы, но это не аксиома. Некоторые владельцы отдают предпочтение асбестоцементным или стальным изделиям. Из пластика могут быть изготовлены также лотки, желобки, решётки. Важным элементов системы являются сборные колодцы. Их можно купить в строительном магазине. Стоят они недёшево, однако, с ними проще работать, они более надёжные и долговечные по сравнению с выполненными своими руками железобетонными ёмкостями.
Если планируется, что атмосферные осадки будут применяться для полива огорода, газона, клумб, обязательно нужно установить фильтры глубокой очистки.
Земляные работы
При обустройстве ливневой канализационной системы нет необходимости выкапывать глубокие котлованы и траншеи. Достаточно будет ямы, глубина которой не превышает 40 см. Все земельные работы можно сделать своими руками при помощи обычной лопаты. Это позволяет сэкономить на применении тяжёлой землеройной техники.
Чтобы ливневая канализация функционировала эффективно, при рытье траншеи и котлована под колодец следует учитывать уровень уклона канализационных труб. Трубопровод склоняется к дому на 5-10 см на погонный метр.
Установка кровельной части
К выполнению монтажных работ можно переходить только после того, как составлено проект канализации, рассчитано количество материалов, подготовлены инструменты. Канализация состоит из двух частей. Кровельный трубопровод предназначен для сбора атмосферных осадков с крыши. Если крыша плоская, должен быть учтён уровень уклона 2% от общей длины. Монтажные работы выполняются в некой последовательности.
- Первым делом следует установить дождеприёмники. Это элементы, куда непосредственно попадают осадки из атмосферы. Для качественного их крепления следует выполнить небольшие отверстия. При монтаже дождеприёмников используется битумная мастика. Стыки элементов следует тщательно заделать герметизирующими составами.
- Далее устанавливаются приёмные канализационные трубы (точечная система) или лотки (линейная система).
- При организации точечной канализации крепятся стояки, предназначенные для сбора стоков. Если же обустраивается линейная система, монтируются канализационные трубы.
- Теперь можно приступать к выполнению системы водосброса. При выполнении ливневой канализации открытого типа своими руками монтируют дренаж с лотками, при закрытой — коллектор.
- Все элементы ливневой системы, которые монтируются на крыше или вдоль стен дома, должны быть закреплены хомутами.
Обратите внимание! Ливневая канализация может быть точечной или линейной. В первом случае стоки собираются только в нескольких местах на крыше. Она подходит для защиты от лишней воды на небольших участках. Если же требуется отвод на большой территории, устанавливают линейные системы.
Монтаж наземной части
Наземная часть канализационной системы выполняется открытым или закрытым способом. Основные элементы канализации:
- дождеприёмник;
- придверный поддон;
- ливневые каналы;
- пескоуловитель;
- колодец для сбора стоков;
- газонные решётки.
После расчёта уклона, проведения земельных работ, утепления траншей от промерзания в холодный период устанавливаются наземные дождеприёмники. Далее на дно траншей следует насыпать песка и утрамбовать его. Лотки и трубы укладываются в траншеи. Теперь можно соединять все элементы ливневой канализации в одно целое. На последнем этапе уложенные лотки цементируют, устанавливают газонные решётки и зарывают траншеи.
Наземная часть канализационной системы
Обратите внимание! От качества выполнения монтажных работ зависит эффективность функционирования ливневой канализации, поэтому не стоит проводить монтаж, не будучи уверенным в своих силах.
Решить вопрос, как сделать ливневую канализацию своими руками, не так-то уж сложно. Если придерживаться рекомендаций профессионалов, не поскупиться при закупке материалов, не спешить при выполнении монтажных работ, система отвода стоков будет работать долго и эффективно, обеспечивая комфорт жителей загородного дома.
Лужи во время дождя - не редкость, чтобы избавиться от них, и предотвратить подтопление в частном доме рекомендуется обустроить ливневую канализацию. Как спроектировать ливневую канализацию своими руками попробуем разобраться.
Общее понятие о ливневой канализации
Ливневая или дождевая канализация - эти совокупность водопроводных труб, фильтров и приспособлений для отвода воды с участка жилого дома.
Основные компоненты дождевой канализации:
- отделители песка;
- колодец или коллектор;
- фильтры масла или бензина;
- впитывающий блок.
Канализация ливневого типа выполняет функцию отвода воды с участка. Для выполнения данной функции необходимо наличие:
- дождеприемников;
- дренажных желобов;
- водостоков.
Кроме отвода воды, дождевая канализация выполняет функцию фильтрации воды от песка и других загрязняющих веществ, при помощи фильтрующих компонентов. Чистая вода попадает в общую канализацию в очищенном виде.
Дополнительные функции дождевой системы:
- полив растений на приусадебном участке - талая вода положительно влияет на рост и развитие растений;
- улучшение прочности и долговечности здания - ливневая система предотвращает подтопление здания, таким образом защищает конструкцию от плесени, грибка и влаги;
- очищение воды от песка и других примесей;
- сохранение целостности тротуаров, пешеходных дорожек и отмостки здания;
- снижение риска попадания воды в подвал или цоколь здания;
- исключение образования луж и грязи во время выпадения атмосферных осадков.
Основные виды ливневой канализации
Ливневая канализация подразделяется на:
- открытую,
- закрытую,
- комбинированную.
Ливневая канализация фото:
Открытая ливневая канализация - самая легкая и дешевая в обустройстве. Это система желобов, которые расположены на крыше. По желобам стекает вода, и отводиться от участка, по специальным канавкам, которые ничем не прикрыты. Сфера использования: населенные пункты, где проживает небольшое количество населения.
Закрытая ливневая канализация - более сложный вид канализации, который требует монтажа не только желобов, но и подземных труб и дождеприемников. Вода собирается по целой системе в колодцы, очищается, а затем отводиться от участка или используется для других целей. Применение: крупные населенные пункты, частные територии.
Комбинированную ливневую канализацию проектируют на больших площадях, где нужно сократить расходы на стоимость закрытой ливневой системы.
Разновидности дренажа ливневой канализации
- Ливневый дренаж точечного типа выполняют при наличии местных водоотводов, таких как колодцы-дождеприемники. Воду собирают на один участок или в один предмет. Такая система включает: водосточные трубы или краны, съемную решетку, фильтры, и подземную канализационную систему.
- Ливневый дренаж линейного типа - предназначен для отвода воды с большой площади. Линейная система включает: линейные водоотводы и очистители от песка в виде корзины, которую периодически следует чистить.
Монтаж ливневой канализации открытого типа
Ливневую канализацию называют еще линейной, потому что вода постепенно по крышам стекает в отведенное место. При стекании воды во желобам в специальные лотки, которые находятся на конце желоба, ливневую канализацию называют открытой.
Для установки открытой канализации используют желоба, которые бывают:
- металлическими,
- бетонными,
- пластиковыми.
Чтобы защитить канализацию от загрязнений, на желоба надевают решетки, которые выполняют эстетическую функцию.
Чтобы предотвратить усадку грунта, каналы под желобами делают с уклоном. Для обустройства каналов используют водостойкие герметики.
Советы по обустройству ливневой канализации открытого типа:
- При обустройстве ливневой открытой канализации не следует ограничиваться только желобами, обязательно предусмотрите водосточную систему. Если установить только водосборники и желоба, вода будет стекать на поверхность, которая находиться рядом с домом, а это существенно повлияет на фундамент и спровоцирует сырость и образование плесени.
- Следует проводить профилактическую чистку ливневой канализации минимум один раз в год, для предотвращения образования засоров в дождеприемниках и лотках со шлангами.
- Используйте только качественные герметики при установке ливневой канализации, для обеспечения высокого качества дождевой системы.
Закрытая ливневая канализация: проектирование
Перед проектированием ливневой канализации закрытого типа необходимо подготовить следующие документы:
- предварительные чертежи и сведения о проекте;
- схему канализации;
- отчет о работах.
Чтобы сделать правильный расчет ливневой канализации узнайте:
- характеристику территории и ландшафтные особенности;
- наличие архитектурных зданий;
- среднестатистическую степень осадков;
- размещение технических сооружений.
В предварительных чертежах следует указать схему расположения труб, места, где будут устанавливать дождеприемники, лотки и желоба, смотровые колодцы и коллектор.
Устройство и схема ливневой канализации
Для работы понадобиться наличие:
- водостоков,
- дождеприемников,
- придверных поддонов;
- желобов и лотков;
- труб;
- смотровых колодцев;
- пескоуловителей.
Главной составляющей ливневой канализационной системы является водосток, который собирает всю воду. Не менее главным элементом является дождеприемник, по которому вода поступает в водосток.
Приемный колодец выполняет функцию поглощения воды, которая приходит от дождеприемника.
Чтобы очистить воду от осадков, песка и грязи существуют пескоуловители, в которые попадает вода перед стеканием в канализацию.
Для контроля и очистки ливневой системы устанавливают смотровые колодцы.
Подготовительные работы
- Используйте при работе над ливневой канализацией водоустойчивые, антикоррозийные материалы. В ливневой канализации трубы гофрированного типа быстро засоряются, поэтому не применяйте их.
- Избегайте сложных схем в определении месторасположения труб. Прокладывайте трубы без дополнительных поворотов и разводок. Все конструктивные части необходимо герметично соединять.
- Уклон ливневой канализации и все трубы направляют в сторону, где расположен водосборник. Следите за углом наклона, чтобы избежать замерзания воды в дождеприемниках.
- После того как схема монтажа готова, следует подсчитать метраж труб и всех необходимых элементов.
- Чтобы защитить систему дождевой канализации от попадания мусора используют специальные решетки.
- Если площадь канализации большая, установите один или два дополнительных колодца, для дополнительной очистки.
- При монтаже дождевой канализации следует применять ПВХ или асбестоцементные трубы. Чистить трубы нужно при помощи металлического троса.
Прокладка ливневой канализации:
Рассмотрим установку желобов на крыше:
- Сделайте отверстия для установки дождеприемников. Установите устройства и герметизируйте все стыки.
- Установите трубы, отвечающие за сток воды.
- Все устройства прикрепляются к стене и крыше дома хомутами.
Инструкция по устройству внутренней ливневой канализации:
- После утверждения схемы монтажа, следует сделать разметку территории и обозначить предварительные места установки канализации.
- Выкопайте канавы, дно которых следует утрамбовать и засыпать песком на 15-2О см. при необходимости утеплите траншеи геотекстилем.
- Для коллектора подготовьте котлован. Выкопайте яму и залейте бетоном, использовав металлические кольца или пластиковую емкость.
- Котлован изготавливают также путем установки заводского колодца в предварительно подготовленную яму.
- Чтобы облегчить работу над канализацией примените пластиковые трубы и фитинги для соединения.
- В заранее вырытые траншеи уложите трубы и соедините с коллектором и лотками.
- Смотровой колодец располагают на каждые пять метров канализации.
- В месте отсутствия дождеприемника следует выполнить установку желоба, который прикрывается с помощью решетки.
- Между лотком и желобом разместите очиститель песка. Это следует сделать для того, чтобы вода уже очищенной стекала в систему.
- Герметизируйте все стыки и соединения.
- После сбора всей системы следует провести тестирование системы. Наполните дождеприемник водой и проследите за работой канализации и герметичностью соединений.
Советы по монтажу ливневой канализации:
- используйте ПВХ трубы с диаметром ливневой канализации 110 мм, и соединением двойной муфтой;
- глубина прокладки канализации зависит от прочности труб, чем прочнее трубы, тем больше глубина заложения;
- при наличии дренажной системы на участке, следует прокладывать ливневую канализацию выше данной системы;
- при небольшой глубине прокладывания ливневой канализации следует утеплить трубы при помощи геотекстиля и щебня;
- ливневую канализацию в частном доме подключают к водопроводной системе или к поливу дачного участка;
- при наличии возле участка водоема не следует устанавливать коллектор, обустройте систему таким образом, чтобы вода попадала в водоем;
- если ливневая канализация проходит в месте проезда машин используйте железные решетки, которые способны выдерживать большие нагрузки.
Стоимость работ по монтажу ливневой канализации
Стоимость обустройства канализации ливневого типа зависит от глубины прокладывания труб, количества дождеприемников и общей площади участка. Ливневая канализация цена 28 $ за 1 м с количеством дождеприемников, которое не превышает 15 штук и мелкой глубиной прокладывания до одного метра.
При глубине канализации от 1 до 1,6 м с 15 дождеприемниками стоимость составляет 71 $ за 1 м. Установка дополнительных дождеприемником в среднем составляет 61 $.
Обслуживание ливневой канализации
Способы очистки ливневой канализации:
- механический - путем удаления всех загрязнений, песка и пробок;
- водяной - применение водной струи, которая пробивает пробки;
- термический - использование для очистки канализации воды с высокой температурой;
- химический - очистка канализации реактивами.
Для очистки внешней системы, которая располагается на крыше используют механический способ. Для этого следует осмотреть желоба и дождеприемники и убрать мусор.
Водоприемники очищают водным методом: на решетки направляют струю воды, под большим напором.
Очистка системы открытого типа включает:
- извлечение решеток, которые закрывают лотки;
- очистку каналов от мусора;
- промывку каналов водой;
- установку решеток.
Очистка закрытой ливневой канализации:
- используйте струю воды под большим напором, превышающим 35О Бар;
- для повышения качества очистки воду следует подавать в двух направлениях: к коллектору и обратно;
Очистить ливневую канализацию вполне реально самостоятельно, если диаметр труб не превышает 200 мм. В другом случае необходима специальная техника, которая с легкостью справиться с очисткой такой системы.
При необходимости привлечения специалистов следует выполнить такие действия:
- узнать о вероятности использования тяжелой техники;
- при подтверждении этого факта, подготовить участок для проезда или установки техники;
- очистить доступ к элементам ливневой канализации.
