Важным этапом обустройства автономной системы водоснабжения для дома и бани является выбор и монтаж обсадки. Чтобы обеспечить надежное укрепление стенок гидротехнического сооружения, увеличение эксплуатационного срока и повышение качества добываемой воды, применяется обсадная труба для скважины. Далее рассмотрим, как определить размер трубы для установки в частную скважину и какой выбрать материал, чтобы обеспечить долговечность обсадной колонны.
Определение и назначение обсадной трубы
Для начала необходимо определить, что такое обсадная труба и какие функции на нее возложены.
Обсадная труба представляет собой специальную трубу с армированным кожухом, предназначенная для укрепления внутренней конструкции скважины. Зачастую в глубинную скважину устанавливается несколько функциональных элементов, которые герметично соединяются между собой, образуя единую обсадку.
При этом толщина стенок обсадной колонны определяется материалом изготовления и типом гидротехнического сооружения, в которое она установлена.
Изделия из металла и бетона отличаются большим диаметром, длиной и толщиной стенок, чем у изделий из пластика. Конец одной трубы оснащается муфтой для создания герметичного соединения двух элементов. Вторая оснащается кольцом для надежной защиты резьбы от повреждения.
Обсадные элементы для скважины имеют следующие размеры:
- Длина – от 3 до 13 метров, при этом стандартным значением является 8 метров.
- Диаметр внутренний – от 6,5 до 42,5 см, наружный – от 8 до 45 см.
- Толщина стенок – от 5 до 16 мм, стандартной является – 12 мм.
- Класс прочности для металлических изделий.
Обсадные трубы для скважины предусмотрены для выполнения следующих функций:
- Обеспечить целостность конструкции водозаборной точки на протяжении всего эксплуатационного срока. Изделия обладают повышенной прочностью, инертностью к деформациям, повреждениям и грунтовым сдвигам.
- Обеспечить полную герметизацию обсадки для предотвращения просачивания грунтовых вод в гидросооружение и возможного загрязнения источника.
- Удерживать питьевую воду из чистых водоносных слоев в обсадке.
- Защитить гидросооружение от повышенного давления грунта.
- Защитить установленное насосное оборудование внутри колонны от возможных загрязнений.
Важно! Чтобы обеспечить надежную герметизацию обсадных труб между собой, рекомендуется выбирать резьбовой способ соединения.
Разновидности труб для обсадки скважин
Кажется, что при выборе труб для обсадки важны только эксплуатационные характеристики. На самом деле надежность и долговечность скважины зависит не только от диаметра и длины изделий, но и от материала, который используется для их изготовления.
Существуют следующие виды обсадных труб для установки в водные скважины:
- пластиковые;
- металлические;
- асбестоцементные;
- деревянные.
Сложно дать однозначный ответ на вопрос о том, какие же трубы лучше подойдут для обустройства обсадки в скважинах. Правильный выбор элемента определяется эксплуатационными и климатическими условиями, производительностью и диаметром водозаборной точки, техническими показателями насосного оборудования.
Обсадные трубы из металла
Изделия для обсадной колонны бывают:
- чугунными;
- стальными;
- эмалированными;
- из нержавейки;
- оцинкованными.
Стальные изделия – самый востребованный и практичный вариант для обустройства обсадной колонны. Они соответствуют всем техническим и эксплуатационным требованиям, которые предъявляются к подобным элементам. Изделия из стали применяются для организации артезианских скважин, когда бурение выполняется в известняковом или песчаном грунте.
К основным достоинствам изделий относится:
- Высокая прочность и износостойкость к повреждениям и деформациям.
- Наличие резьбового соединения для создания герметичной конструкции.
- Срок службы изделий, толщина стенок которых составляет 6 мм, достигает 50 лет.
- Возможность прочистки скважины буровым инструментом при заиливании дна.
- Бесперебойная подача питьевой воды на протяжении всего срока эксплуатации сооружения.
К недостаткам стальных элементов можно отнести следующее:
- Восприимчивость к появлению коррозии и ржавого осадка в воде.
- Сложность проведения самостоятельного монтажа из-за существенного веса толстостенных изделий.
- Высокая стоимость расходного материала.
Помимо стальных труб используются эмалированные, оцинкованные и нержавеющие модели.
Изделия для обсадки с эмалированной поверхностью восприимчивы к коррозии, которая появляется при деформации или повреждении эмали.
Оцинкованные конструкции отличаются длительным сроком службы, но склонны к загрязнению водного источника оксидом цинка.

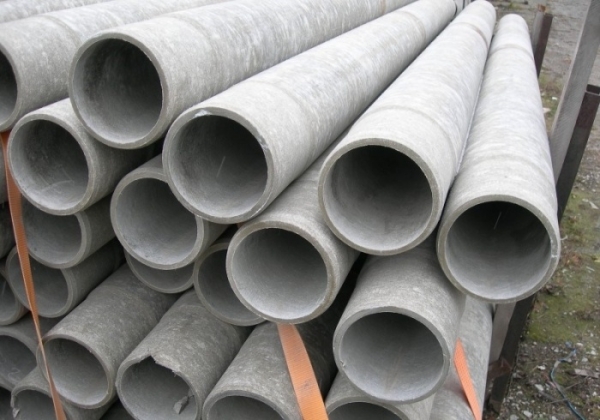

Обсадные трубы из асбестоцемента
Благодаря своей дешевизне и устойчивости к агрессивному воздействию солей и химических элементов, изделия из асбестоцемента давно используются для обустройства различных гидросооружений.
К основным достоинствам материала относится:
- Устойчивость к появлению коррозии.
- Доступная стоимость.
- Безопасность и практичность использования.
- Длительный срок службы – до 65 лет.
Несмотря на ряд преимуществ, асбестоцементная обсадка обладает существенными недостатками:
- Сложность проведения монтажных работ – необходимость использования дорогостоящего подъемного оборудования.
- Повышенная хрупкость материала.
- Отсутствие резьбового соединения. Фиксация отдельных элементов выполняется встык, что не гарантирует полную герметизацию конструкции.
- Сложность в обслуживании и чистке. Высокая пористость бетонного основания приводит к быстрому скоплению загрязнений в стенках колонны. Регулярная чистка поверхности требует полного осушения скважины.
Важно! Асбестоцемент не применяется для обустройства артезианской скважины в известняковом грунте.
Обсадные трубы из пластика
Пластиковые трубы для скважины составили серьезную конкуренцию традиционным стальным и бетонным конструкциям. Они изготавливаются из ПВХ, полипропилена и полиэтилена НД.
Пластиковая труба обладает следующими преимуществами:
- Длительный срок службы материала.
- Стойкость к негативному воздействию солей и химических элементов.
- Стойкость к появлению коррозии.
- Простой и доступный монтаж, который можно выполнить своими руками.
- Высокая герметичность конструкции благодаря наличию соединения резьбой.
- Небольшой вес элементов.
- Доступная цена материала.
В пластиковых изделиях питьевая вода не меняет свой химический состав; кроме того, в ней не развиваются патогенные микроорганизмы.
Важно! Обсадка применяется при обустройстве скважин в песчаных грунтах, глубина которых не превышает 55 метров. Кроме того, подобные конструкции подходят для возведения фильтрующих колонн.
Среди недостатков можно выделить восприимчивость к повреждениям, деформациям и низким температурным режимам.
Расчет диаметра трубы для обсадки
От правильно выбранного диаметра трубы зависит производительность скважины. Чем больше размер обсадки, тем выше дебит водного источника. Для этого определяется расход воды при пиковых нагрузках. Согласно нормативам расход воды за 1 час составляет 0,7 куб. м., при этом она может использоваться для бытовых и хозяйственных нужд.
При определении подходящего диаметра обсадного элемента учитывается тип, размер и производительность насосного оборудования.
Например, пиковый расход составляет 4 кубических метров в единицу времени. При подобном значении рекомендуется использовать оборудование диаметром до 8 см.
К диаметру насосного оборудования добавляется 5 мм (расстояние от насоса до стенок обсадки) и 5 мм (толщина стенок обсадки). Для определения внутреннего диаметра труб применяется следующая формула:
Д (внутр.) = д (нас.) + 10 мм, где
Д (внутр.) – значение внутреннего диаметра обсадного элемента;
Д (нас.) – значение диаметра насосного оборудования.
Например: для насоса размером 90 мм, значение внутреннего диаметра равен 90 + 10 = 100 мм. Учитывая толщину стенок (5 мм), расчетное значение диаметра трубы составляет: 100 + 5×2 = 110 мм.
Обсадные элементы соответствуют следующим стандартным размерам (мм): 89, 108, 114, 127, 133.
Устройство обсадки для скважины
Обсадная колонна для гидросооружения имеет специальное строение, состоящее из следующих элементов:
- Начальный фильтр для очистки питьевой воды от глинистых и песчаных элементов. Для изготовления используется нержавеющая сетка или проволока.
- Донный фильтр из гравия для защиты водозаборной точки от грунтовых вод и загрязнений, попадающих из нижних слоев.
- Герметичный оголовок для защиты скважины от неблагоприятного воздействия внешних факторов.
Огромный ассортимент трубопроката, представленный на строительном рынке, позволяет выбрать качественный, надежный и долговечный материал, который обеспечит длительный срок службы гидротехнического сооружения.
Скважина – это источник воды на дачном участке либо возле частного дома. Это дает возможность получать воду в автономном режиме и не быть зависимым от центрального водоснабжения. Для того чтобы пробурить скважину, используется специальное оборудование, которое включает в себя буровую установку, штанги и . Диаметры обсадных труб для скважин могут быть разными и зависеть только от того, какой будет диаметр скважины.
Обсадная труба необходима для того, чтобы в не происходило осыпание грунта внутренних стенок. Она устанавливается в отверстие скважины, затем между ней и стенкой заливается бетонный раствор. Только после того, как обсадная труба установлена, происходит дальнейшая установка оборудования.
Диаметр трубы подбирается в зависимости от того, каких размеров само отверстие.
Материалы
Для бытового предназначения изготавливаются разные типы обсадных труб. В зависимости от назначения выбирается необходимый вариант, который подойдет к тому или иному случаю. Сегодня обсадные трубы изготавливаются из таких материалов:
- металл – сталь или чугун;
- древесина;
- асбестоцемент;
- пластик
Следует отметить, что именно пластиковые трубы для скважин сегодня выходят на лидерские позиции. Это связано с тем, что они обладают очень высокими эксплуатационными качествами.
Вернуться к оглавлению
Основные требования
Изделия, которые предназначены для , должны отвечать определенным требованиям, особенно таким параметрам должны соответствовать толщина стенок и диаметр. Для обычной системы может быть допустима непрямолинейность с показателем 0,7 мм на 1 метр.
Есть тип элементов с повышенными показателями точности. В таком случае определен порог непрямолинейности:
- изделия с диаметром 108-146 мм – показатель не должен превышать 0,5 мм;
- системы с диаметром 33,5-89 мм – показатель не должен превышать 0,3 мм.
Какой диаметр труб выбрать? В зависимости от того, какой диаметр конструкции выбран, будет зависеть и производительность скважины. Чем больше диаметр скважины, тем больше воды она будет в состоянии дать. Но это не означает, что нужно делать слишком большой диаметр, поскольку это потребует большие расходы на работы по бурению, а также обсадные трубы нужно брать большего диаметра. Для того чтобы определить минимальный размер скважины, который вполне сможет обеспечить все потребности в воде, стоит произвести некоторые расчеты.
Вернуться к оглавлению
Пиковый расход
Для того чтобы рассчитать пиковый расход потребляемой воды на даче или в загородном доме, необходимо открыть вентиль крана на полную мощность и проверить количество вытекаемой воды. В норме этот показатель должен составлять 0,7 кубических метров за 1 час.
Если учитывать такие дополнительные места расхода, как стиральная машинка, кухня, ванная, туалет, полив участка, то пик потребления воды составит 2,5-3 куб метра за 1 час. В том случае, если на даче или в коттедже санузлы расположены на первом и втором этажах, то потребление увеличивается до 4-8 кубических метров за час.
Вернуться к оглавлению
Нужный диаметр
Диаметр обсадных труб напрямую зависит от того, какой в дальнейшем будет использоваться погружной насос. Если скважина делается на дачном участке, достаточно использовать погружной насос диаметром 75 мм. Этого вполне достаточно для того, чтобы получать объем воды 3 кубических метра в час. Если скважина делается на участке загородного дома или коттеджа, в котором семья проживает постоянно и расходуется до 8 кубических метра, стоит выбрать насос диаметром не менее 102 мм.
Стоит уделить особое внимание местности, а именно динамическому и статическому уровню воды. Если данный уровень повышенный, то погружной насос в обсадной трубе должен висеть.
К примеру, если он составляет 75 мм, то обсадная труба должна быть не менее 87 мм. Этот показатель складывается из: 75 мм (диаметр насоса) + 4 мм (расстояние между самим насосом и трубой) – толщина самой трубы 8 мм. Сегодня трубы обсадные изготавливаются стандартных размеров. Для показателя 87 мм идеальным вариантом могут стать такие варианты:
- 89 мм;
Зная такие показатели, можно приступать к бурению скважины, которая будет соответствовать диаметру трубы. Если используется насос диаметром 102 мм (все расчеты проводятся аналогичным способом), следует выбрать трубу диаметром 114 мм. Специалисты рекомендуют использовать больший диаметр, к примеру – от 127 до 133 мм.
Вернуться к оглавлению
Необходимый тип
Очень часто если все бурильные работы выполняют специалисты, они могут предложить обсадные системы, которые будут более выгодные для них. Стоимость установки таких изделий может быть значительно больше.
Но стоит понимать, что тип элемента напрямую зависит от того, на какой глубине залегает водоносный слой. Для того чтобы определить глубину, можно уточнить либо замерить глубину скважин на соседних участках. Также очень важно уточнить состав почвы, от этого будет зависеть не только материал обсадки, но и весь процесс бурения. После того как вся информации собрана, можно выбирать конструкцию, учитывая при этом все недостатки и достоинства материала, из которого она изготовлена.
Бурение скважины является сложным технологическим процессом, которые подразумевает применение дополнительных расходных материалов. Одной из статей расходов является обсадная труба. Когда дело доходит до выбора материала, то приходится балансировать между качеством и ценой на материал. Какая обсадная труба лучше и практичнее в использовании? О различии и критериях выбора речь пойдет в статье.
Что такое обсадная труба
Обсадная труба используется в пробуренных скважинах. Ствол скважины проходит через различные слои грунта. Большинство из них являются сыпучими, поэтому без должного ухода скважина быстро придет в негодность. Цель обсадной трубы зафиксировать и удерживать стенки в первоначальном состоянии. Это касается и тех моментов, когда происходит смещение грунта. Отдельные отрезки обсадной трубы прочно соединяются между собой. При этом они должны образовать герметичную конструкцию, которая не даст дождевой или другой воде попасть в скважину. Кроме того, обсадная труба способна поднять зеркало воды, чтобы насос не опускать до дна скважины. В силу того, какие предназначения имеет обсадная труба, она должна обладать такими качествами:
- высокая прочность;
- устойчивость к усилию на сдавливание;
- устойчивость к коррозионному воздействию.
Таким характеристикам соответствуют трубы, которые изготавливаются из железа, нержавеющей стали и некоторых видов пластика, также применяются асбестоцементные трубы. Обсадная труба должна иметь минимальный диаметр, в который способен поместиться насос, в большинстве случаев он начинается со 110 мм.
Вариант из металла
Этот вариант является одним из самых распространенных и используемых. Раньше применялись обсадные трубы из чугуна. Если подобрать изделие с толщиной стенки в 6 мм, то можно быть уверенным, что скважина без особых проблем прослужит до 50 лет и больше. При этом трубы не потеряют своей прочности и не будут иметь отрицательного эффекта на качество воды. В современной практике применяются стальные патрубки. Их можно назвать экологически чистыми. Вода при взаимодействии с металлом не образует вредных химических соединений, которые бы могли навредить здоровью человека. При длительной эксплуатации в воде может появляться ржавчина, но она не растворяется и поэтому легко удаляется обычным фильтром тонкой очистки.
Круглая форма патрубка из стали обеспечивает ей прекрасную механическую прочность. Она с легкостью выдерживает вес всей конструкции, а также смонтированного насоса. Сталь защитит скважину при смещении слоев грунта в небольшом диапазоне. Скважина, которая имеет такую обсадную колонну прекрасно чистится промывкой под давлением. В случае большого заиливания, можно применить буровой механизм для углубления. Металлические колонны прекрасно подходят для артезианских скважин, которые могут быть пробурены на глубину свыше ста метров.
Основным недостатком, который останавливает многих от использования такого вида обсадной колонны является ее высокая стоимость. При достаточном бюджете лучше выбрать этот вариант, если он ограничен, тогда стоит взвесить все показатели и подумать, есть ли более выгодный вариант. Большей прочностью обладают патрубки, которые выполнены без шва. Их тяжелее согнуть и они дольше сохраняют герметичность. Такие часто применяют для сооружения газопроводов.
Устойчивые к коррозии трубы
Монтаж нержавеющих патрубков в качестве обсадной колонны – это превосходный вариант. Существует два вида такого рода изделий: оцинкованная сталь и нержавеющая сталь. Каждая имеет свои преимущества и недостатки. Но стоит подумать о целесообразности их применения. Если срок службы артезианской скважины в среднем составляет 50 лет, столько же способны прослужить и обычные металлические трубы, то стоит ли вкладывать необоснованно дополнительные средства. Оцинкованные трубы являются плохим кандидатом для применения. Причина заключается в самом цинке. Если обратить внимание на оцинкованные крыши, то со временем они покрываются ржавчиной из-за воздействия осадочной влаги. Такая же ситуация ждет и патрубки в обсадной колонне. Но при этом в воду попадут вредные компоненты, которые отрицательно скажутся на здоровье.
Некоторые специалисты предлагают использовать обсадную колонну с эмалевым покрытием. Такое же есть на некоторых видах посуды. Оно действительно отлично защищает поверхность и не имеет отрицательного эффекта на организм. Но все видели, что происходит с эмалированной кастрюлей, если ее случайно уронить. Эмаль откалывается и место под ней начинает ржаветь. Так как патрубки в скважине могут испытывать воздействие, которое в несколько раз превышает силу обычного падения, то о целесообразности такого решения стоит серьезно подумать. Разрушение эмалированной трубы происходит быстрее, чем обычной металлической. Это связано с тем, что толщина металла в таких патрубках меньше.
Совет! Учитывая вышеприведенную информацию, не стоит идти на поводу у маркетологов и переплачивать за то, чем невозможно воспользоваться в полной мере.
Хорош ли асбоцемент
Другим вариантом, который широко применяется для обсадки скважин и колодцев, является труба из асбоцемента. Не каждая буровая компания решится на применение такого материала, т. к. он имеет некоторые особенности, с которыми не каждый умеет работать. Стоимость такой обсадной колонны несколько ниже, чем металлической. К плюсам можно отнести экологическую чистоту материала. Асбоцемент не вступает в реакцию с примесями, которые могут содержаться в воде, а это означает, что не происходит выбросов вредных веществ. Распространено мнение о том, что асбоцемент стимулирует рост раковых клеток, но в ходе исследований это не было доказано. С напором действительно может быть поднята малая часть волокон, но если установлен фильтр для очистки, то они останутся в нем.
Недостатком труб из асбоцемента является их механическая неустойчивость. При сильном сдавливании или ударе они могут потерять свою прочность и герметичность. В отличие от металлических труб, при использовании асбоцементных невозможно произвести дополнительное углубление по истечении некоторого времени. Под асбоцементные трубы потребуется скважина с большим диаметром, чем под металлические. Это связано с конструкцией трубы. Для ее устойчивости приходится делать толстые стенки. Трубы такого вида подходят только для скважин на известняк, при этом ее глубина не должна превышать сто метров. К недостаткам материала стоит отнести плохую герметизацию швов. Это связано с отсутствием каких-либо фиксирующих элементов, кроме расширения горловины.
Обратите внимание! Бетон является пористым материалом. В поры может забиваться различный мусор и ил, который оттуда практически невозможно вычистить.
Можно ли использовать пластик
Многим компаниям, которые занимаются бурением скважин нравится использовать пластиковые трубы для обсадки. Основой для таких труб может служить полиэтилен низкого давления, ПВХ непластифицированный и полипропилен. Срок службы таких труб может достигать сотни лет. Полимеры не взаимодействуют с водой из скважины, поэтому не разлагаются и не подвергаются коррозии. Бактерии, которые содержатся в грунте также не способны разлагать пластик в короткие сроки. Перечисленные виды полимеров не выделяют в воду никаких веществ, поэтому для здоровья нет опасности. Но это только при условии, что трубы куплены у ответственного производителя. Доставка и монтаж патрубков из полимеров осуществляются намного проще, чем металлических аналогов.
Ограничением по использованию пластиковых обсадных труб является максимальная глубина скважины. Подходят изделия максимум для скважины на песок, которая не превышает 60 метров. Пластик также плохо переносит понижение температуры. Он становится хрупким и может быть легко поврежден. Обсадная колонна из пластика может быть смонтирована в том случае, если известно, что в местности нет интенсивного движения грунта.
Комбинированные варианты
Для некоторых видов скважин используются комбинированные обсадные колонны. Суть такой конструкции заключается в том, что основная обсадка выполняется с помощью металлической трубы, а внутрь укладывается пластиковая. Преимуществом такого решения является минимальное содержание ржавчины в воде. Продлевается срок службы металлической трубы. Кроме того, может быть осуществлена замена пластиковой обсадной трубы, если это потребуется. Допускается углубление скважины при демонтаже пластиковой составляющей. Видео о монтаже обсадной колонны есть ниже.
Заключение
Как видно, к выбору материала для обсадной трубы стоит подходить очень внимательно. Это позволит защитить здоровье своей семьи. Кроме того, качественная обсадка положительно сказывается на сроке службы скважины. Скважины с хорошей обсадной колонной легко обслуживать.
Задумывая пробурить на своем участке скважину, необходимо заранее изучить её устройство, виды, принцип работы и многие другие особенности, чтобы избежать в будущем возможных проблем и необоснованных затрат во время строительства и эксплуатации. Один из основных вопросов, требующих пристального внимания – какие материалы использовать, и в частности – годятся ли пластиковые трубы для скважины в качестве обсадной или эксплуатационной колонны.
Что нужно знать для выбора трубы
Эта информация очень важна, так как из неё можно сделать вывод о том, какую нагрузку будут испытывать стенки обсадной трубы в процессе её погружения и последующей эксплуатации.
Характеристики и область применения пластиковых труб
Проанализировав имеющуюся информацию, можно приступать к выбору труб. Давайте посмотрим, в каких случаях возможно применение .
Типы обсадных и эксплуатационных труб из пластика
Для создания скважин используют следующие типы пластиковых труб:
- Из ПНД – полиэтилена низкого давления;
- Из ПП – полипропилена;
- НПВХ трубы для скважин – из непластифицированного поливинилхлорида.
Все они стали применяться сравнительно недавно, поэтому пока нет фактических данных о сроке их службы. Но абсолютная неподверженность пластика коррозии позволяет считать, что он никак не меньше, чем у стальных труб, срок эксплуатации которых составляет не менее 50 лет.
Обратите внимание. В качестве обсадных труб для скважин следует выбирать только напорные трубы независимо от материала их изготовления. Безнапорные, то есть, не рассчитанные на высокое внешнее давление грунта, могут использоваться для устройства внутренней эксплуатационной колонны.
В каких случаях оправдано применение пластиковых труб
Пластиковые трубы в качестве обсадных нельзя использовать для скважин глубиной более 60 метров, а также для водозаборов, расположенных в подвижных и сложных грунтах. Их прочности недостаточно для подобных нагрузок,но они могут служить эксплуатационной колонной в скважине любой глубины со стальной обсадной трубой.
В принципе все перечисленные выше типы изделий можно использовать для этих целей, но самыми привлекательными в соотношении прочность/стоимость являются трубы из НПВХ. Чаще всего пластиковые трубы используют для строительства скважин на песок, так как срок эксплуатации подобных водозаборов не отличается большой продолжительностью, и «закапывать» в землю дорогую стальную колонну, рассчитанную не несколько десятилетий, является неоправданным расточительством.
Ещё один вариант применения – абиссинская скважина из пластиковых труб. Но при её устройстве колонну не забивают в грунт, а устанавливают в заранее пробуренное отверстие, чтобы не нарушить целостность трубы.
Совет. Выбирая тип соединения труб для их наращивания по длине, отдайте предпочтение резьбовому – оно самое надежное. Сварка и установка в раструб не обеспечивают надлежащей прочности и герметичности стыков.
Недостатки и преимущества
Недостатков у таких труб немного, но они существенны. Это меньшая по сравнению со стальными прочность и недостаточная устойчивость к механическим воздействиям. Что не позволяет использовать их в глубоких водозаборах со значительным давлением грунта на стенки.
Однако, если сравнивать их с теми же стальными или асбестоцементными трубами, нельзя не заметить и явных преимуществ, к которым относятся:
- Абсолютная стойкость к коррозии и воздействию агрессивной среды;
- Устойчивость к химическим веществам, которые применяются при обработке скважин для их регенерации и дезинфекции;
- Проистекающая из перечисленных выше свойств долговечность, которая может составить более 50 лет – срок службы стальных труб;
- Высокая герметичность соединений, что гарантирует чистоту , не загрязненной частицами грунта и сточными водами;
- Небольшой вес, возможность с меньшими затратами транспортировать трубы на участок и устанавливать их своими руками без помощи спецтехники;
- Простота монтажа, особенно при резьбовом соединении;
- Низкая стоимость как самих изделий, так и их установки.
Такие рабочие характеристики пластиковых труб весьма привлекательны для потребителей, поэтому они обретают все большую популярность у людей, решивших организовать собственную автономную систему водоснабжения загородного дома или дачи.
Как провести установку обсадных труб в скважине
Обсадка скважины пластиковыми трубами выполняется уже после завершения бурения конструкции.
- Диаметр такой трубы должен быть немного меньше, чем диаметр скважины.
- Все соединения, если скважина довольно глубокая, проводятся на поверхности грунта, а не внутри конструкции.
- Проверку таких соединений можно провести при помощи шланга и мощного напора воды, направленного во внутрь соединенных изделий.
- Насос, который будет использоваться в скважине также должен иметь меньший диаметр, чем труба. Это позволит свободно опускать и поднимать оборудование в случае необходимости.
Процесс работ:
- Изначально скважина бурится оборудованием большого размера.
- Глубина такого бурения должна достигать 5 м.
- После этого необходимо взять бур меньшего объема и продолжить работы.
- Следующей глубиной станет вода на песке.
Примечание. Если потребуется скважина глубже, то бурение большим буром нужно проводить до расстояние от водоносного слоя в 1-1,5 м.
- Как только вода появится, то в конструкцию вставляются герметично соединенные между собой.
Совет. Бурение скважины должно быть ровным. Иначе трубы, которые потом вставляются в конструкцию, могут подвергнуться поломке. В результате этого скважина станет осыпаться.
- После установки труб проводят налаживание работы насосного оборудования.
- Оно устанавливается на определенном расстоянии от дна конструкции.
Заключение
Если водоносный слой на вашем участке залегает неглубоко, а грунт составляют стабильные породы, не подверженные подвижкам, лучшим выбором для устройства водозаборной скважины станут пластиковые трубы. Видео в этой статье станет информативным дополнением ко всему сказанному выше и поможет вам принять самое правильное и экономически обоснованное решение.
Качество выбранных для строительства и обустройства скважины материалов определяет ее эксплуатационные характеристики, в чем я не раз убеждался на практике. Достаточно установить неподходящую трубу, и вы лишите себя дебита, чистая изначально вода станет в скором времени мутной, ствол обсадной колонны перекосится и ее дальнейшее использование станет невозможным.
Ниже я отвечу на ваши вопросы, опираясь на свои знания и опыт, полученные за годы работы в сфере бурения и обустройства скважин на воду. Я буду в первую очередь рассматривать выбор тех материалов, которые находятся в непосредственном контакте с водой и способны повлиять на эксплуатационные свойства гидротехнического сооружения.
Какую трубу выбрать для скважины?
Я советую использовать цельнотянутую стальную трубу с толщиной стенки 4,5 мм как обсадную, и трубу из пищевого полиэтилена с толщиной стенки от 6 мм как фильтровую колонну.
Я могу выделить несколько основных критериев выбора трубы для обсадной колонны:
- Глубина залегания водоносного горизонта и тип грунтов
чем глубже скважина, тем выше вероятность подвижки грунта, перепадов давления на стенки трубы, а, соответственно, и на соединения
- Метод обустройства
здесь я имею в виду использование кондуктора (труба в трубе), переходные диаметры как страховка на случай добуривания
- Тип насосного оборудования, диаметр насоса
- Желаемая производительность гидротехнического сооружения
Обсадные трубы из разных материалов.
Опираясь на личный опыт, я вас могу уверить, что в большинстве буровых компаний вам не предложат выгодного для вас решения, а сделают так, как проще и дешевле им.
Лично я рекомендую вам проверенное временем решение – комбинацию из обсадной и фильтровой колонны.
Для обсадной колонны я советую использовать стальную бесшовную цельнотянутую трубу на сварных соединениях с толщиной стенки от 4,5 мм, или с резьбовым конусным соединением при условии толщины стенки трубы не менее 6 мм. Фильтровая колонна – пищевой ПЭТ.
как происходит ПРОЦЕСС БУРЕНИЯ СКВАЖИНЫ
Обсадные трубы – пластик или металл, резьба или сварка – в чем разница?
Наиболее долговечным и надежным я вижу использование цельнотянутой стальной обсадной трубы на сварке и пластиковой фильтровой колонны на резьбе.
Отвечая на этот вопрос, я хочу обратить ваше внимание на физико-химические свойства материалов:
- Металл отличается высокой прочностью, но при контакте с водой и воздухом – окисляется
- Пластик а именно – пищевой полиэтилен – не взаимодействует с водой на химическом уровне, не подвержен коррозии, но отличается относительно невысокой прочностью, поэтому оптимален для использования только в качестве фильтрующей колонны
Схема двухтрубной обсадки.
По моему мнению, наиболее правильным будет решение использовать металлическую обсадную колонну и пластиковую фильтровую вставку, введенную в водоносный слой. Так удается избежать контакта металла с водой, качество которой в результате остается неизменным.
Если выбирать между резьбой и сваркой стали, то я бы выбрал сварку, так как при профессиональной работе сварщика результат будет надежнее. Пластиковые трубы всегда соединяются резьбой.
В таблице ниже я привел сравнение цен на обустройство скважины с использованием различных видов труб и их комбинаций.
Прежде чем заказать услуги в буровой компании, советую вам уточнить, какие именно трубы используются. Часто указывается только диаметр стальной трубы без указания толщины ее стенок. Фильтровая колонна должна быть именно из пищевого полиэтилена, а не из ПВХ.
Расчет стоимости бурения
скважины на мелкий песок
Выберите Ваш регион: Солнечногорский район Истринский район Дмитровский Район Одинцовский Район Красногорский Район Клинский Район Нарофоминский Район
Обсадная труба ПНД Труба НПВХ 129 мм
Фильтр: Для ПНД (нержавейка). Для НПВХ(щелевой с напылением).
Ориентировочная цена: -
руб.
ВАЖНО! Мы единственная компания которая бурит на "не глубокие пески" в Этом районе
Позвоните сейчас и получите цену ниже конкурентов -
Черная ПНД труба вместо синей для скважины – годится ли?
Черная труба из технического пластика не годится для использования в пищевых целях, поэтому мой ответ – нет, не годится.
Техническая ПНД труба.
Синяя труба изготавливается из пищевого полиэтилена (не путать с ПВХ!), ее конструкция предусматривает надежное резьбовое соединение. Черные же трубы часто монтируют на соединительные муфты, а такой способ обустройства менее надежен, хоть и более доступен по цене. Поэтому по личному опыту настоятельно не рекомендую вам выбирать самое дешевое предложение от буровиков на рынке – результат будет соответствующим.
Сравним цены:
- Черная ПНД труба техническая диаметром 110 мм с толщиной стенки 5,3 мм – 135 рублей за погонный метр
- Пищевой полиэтилен с синей полосой (SDR – 11 на 16 атмосфер) диаметром 110 мм и толщиной стенки 10 мм – 280 рублей за погонный метр
- Труба обсадная для скважин из пищевого полиэтилена диаметром 125 мм с толщиной стенки 7,5 мм с резьбой – 290-300 рублей за метр погонный
Поэтому советую вам быть внимательными, выбирая среди предложений от буровых компаний – низкая цена может быть признаком использования некачественных материалов.
Труба для скважины 110 или 160 мм?
Для неглубоких скважин достаточно 110 мм, а для глубоких артезианских скважин я советую использовать трубу 133-160 мм.
Диаметр трубы имеет значение только при бурении и обустройстве глубоких скважин – от 20-ти метров и более. Если бурение ведется на песок, и глубина водоносного горизонта составляет 10-15 метров, то диаметр трубы не будет иметь никакого значения – важнее толщина стенки, чем она больше, тем лучше.
Стандартные диаметры труб из разных материалов.
При бурении глубоких скважин однозначно лучше отдавать предпочтение трубам большего диаметра. Во-первых, вы сможете использовать более широкий спектр насосного оборудования, без проблем обустроите подающую систему. Во-вторых, у вас будет запас диаметра на случай, если возникнет необходимость в углублении гидротехнического сооружения.
Цена одного погонного метра трубы из пищевого ПНД с резьбой диаметром 110 мм составит около 300 рублей, с диаметром 160 мм – 600 рублей. Разница ощутима, поэтому советую ставить трубу большего диаметра только в скважины глубиной от 20-25 метров и более.
Оцинкованная труба для скважины – допустимо ли?
Использование оцинкованного металла в пищевых целях неприемлемо - это не только мало полезно для здоровья человека, но и крайне ненадежно.
Вы найдете ответ на этот вопрос на собственной кухне – много ли там оцинкованной посуды, которую вы используете в пищевых целях?
Нет вообще. Я редко сталкиваюсь со скважинами, обустроенными с использованием оцинкованных труб, потому что массово их никто не предлагает – это единичные случаи, когда в руки небольших компаний попадают оцинкованные трубы Б/У.
Их истинное назначение – строительство трубопроводов-магистралей для перекачивания газа, нефтепродуктов и воды, не предназначенной для пищевого использования.
Оцинкованная труба.
Стоимость новой оцинкованной трубы выше в сравнении с аналогичной трубой из черного металла, так как дополнительных затрат требует гальваническая обработка.
Однако, насколько мне известно, недобросовестные бурильщики предлагают ее по меньшей цене при обустройстве скважин, так как это случаи нецелевого применения, да и сам продукт уже был в использовании.
Я выделю несколько минусов использования таких труб:
- Возможное вредоносное воздействие на воду , в том числе в самом водоносном горизонте
- Меньший эксплуатационный срок – подверженность воздействию блуждающих токов и возникающие в результате электролитические реакции дырявят стенки обсадной колонны очень быстро
- Проблемы при необходимости сертификации гидротехнического сооружения
Я советую вам использовать традиционные решения, потому что такая экономия в итоге всегда выходит боком.
Бурим скважины
более 15 лет
Гарантия наличия воды
и точная глубина скважины
Я, Эдуард руководитель компании
лично отвечу на ваши вопросы Заказать обратный звонок
Звоните или
Действительно ли нужен кондуктор для скважины – в каких случаях?
Кондуктор может потребоваться на участках с рыхлыми грунтами и глубокими трещинами, но я советую быть внимательными, если бурильщики настаивают на его использовании – для Московской области эта мера может считаться крайней.
Для начала я объясню, что такое кондуктор для скважины. По сути, это труба большего диаметра в сравнении с самой обсадной колонной. Ее использование необходимо далеко не всегда – иногда буровики рекомендуют его использование, чтобы больше заработать, ведь цена одного погонного метра бурения на участке с кондуктором увеличивается примерно на 1300-1500 рублей.
Но иногда без него действительно не обойтись – правда, выясняется это в 90% случаев уже после начала бурения.
Устройство скважины с кондуктором.
Использование кондуктора в Московской области необходимо в случае, когда верхние грунты – рыхлые, или в них есть глубокие трещины.
Бурение осуществляется с подачей водного раствора к буровой головке, и если на участке ствола скважины есть трещина, то раствор начинает уходить, а на сухую бурить нельзя. В этом случае действительно кондуктор будет единственным способом продолжить работы и выйти на заданную глубину.
Кондуктор не нужно загонять на всю глубину скважины – достаточно пройти проблемный участок в верхних слоях грунта, после чего бурение продолжается без него. Дополнительная оплата осуществляется по метражу дополнительной трубы. Пространство между кондуктором и колонной обязательно герметизируется бетонной заливкой.
О двойной трубе для "артезианской" скважины – какое сочетание выбрать
Советую сочетание черного металла с толщиной стенки от 4,5 мм и пищевого полиэтилена с толщиной стенки от 6 мм.
Имея большой опыт бурения и обустройства скважин в Московской области, я хорошо знаком с артезианским бассейном и глубиной залегания водоносного известняка в разных районах. В среднем это 80-140 метров. Минимальная глубина – 20-25 метров, а максимальная – 240 метров. Выбор сочетания труб будет всегда одинаковым – это стальная обсадная колонна и пищевой ПНД в качестве фильтровальной колонны. Значение в большей степени имеет диаметр трубы и толщина стенок. Я могу задать минимальные значения:
- Цельнотянутая стальная труба диаметром от 133 мм с толщиной стенки не менее 5 мм
- Труба из пищевого ПНД с толщиной стенки не менее 7,5 мм – диаметр 117 мм
- Обязательное использование галунного фильтра
Галунный фильтр.
Чем больше глубина скважины, тем большим диаметром я рекомендую начинать бурение. Оптимально – 156-159 мм до конца (если позволяют средства) или для первых 30-50 метров с последующим переходом на меньший диаметр.
Как ввести воду в дом из скважины – толщина ПНД трубы
С учетом среднего и пикового водопотребления для загородного дома оптимальным является диаметр 32 мм, обеспечивающий достаточную пропускную способность
Я всегда произвожу индивидуальный расчет для каждого отдельного заказчика, и в основу вычислений ложатся следующие показатели:
- Общее число потребителей – количество проживающих в доме людей
- Общее число точек водозабора и их максимальное пиковое потребление
- Потери пропускной способности на участке водоподготовки – системы фильтрации
- Длина подающего трубопровода (чем длиннее, тем больший диаметр требуется)
- Запас на возможность подключения дополнительных точек водопотребления впоследствии
- Тип насосного оборудования
В итоге я получаю значение пикового водопотребления при условии одновременного включения всех сантехнических приборов и оборудования. Чтобы все они работали правильно, труба должна обеспечивать пропускную способность большую, чем это значение.
Труба для воды – диаметр 32 мм.
Пропускная способность трубы зависит от ее внутреннего диаметра. Приведу несколько значений, чтобы вы могли ориентироваться:
- 25 мм – 750 литров в час
- 32 мм – 1620 литров в час
- 40 мм – 2500 литров в час
- 50 мм – 4700 литров в час
Давать значения для труб большего диаметра не вижу смысла, потому что дебит бытовых скважин редко превышает 5 тонн в час, да и потребление в частном доме значительно меньше. Оптимальный диаметр подающей трубы – 40-50 мм.
Как проверить качество скважины и честность бурильщиков?
Присутствовать во время проведения всех этапов работ на участке, следить за их качеством, контролировать соответствие используемых материалов, также советую по спорным вопросам консультироваться у незаинтересованных, независимых профессионалов.
Разберитесь в тонкостях сами хотя бы минимально и покажите исполнителем что вы в теме. Далее у исполнителя будет куда меньше желание вас обмануть
Я часто сталкиваюсь с необходимостью в исправлении последствий работы недобросовестных бурильщиков, и не стать их жертвой вы сможете только в одном случае – если будете иметь четкое представление о материалах, технологиях бурения.
Что я советую делать:
- Отказываться от самых дешевых предложений , какими бы выгодными они ни казались, и обращаться к настоящим профессионалам, использующим соответствующее оборудование
- Всегда присутствовать на участке во время проведения работ , обязательно проверять, какие материалы устанавливаются – сверять диаметры, толщину стенок
- Если инженер настаивает на необходимости использования кондуктора – проверьте , действительно ли это требование оправдано. Просто присутствуйте во время бурения и следите, уходит ли промывочная жидкость, быстро ли опускается ее уровень. Если этого не происходит, значит, вас обманывают
- Настаивайте на том, что подпишете акт приемки работ и проведете полный расчет только после того, как из скважины пойдет чистая вода и подтвердится ее дебит
- В случае возникновений любых сомнений свяжитесь с инженером из проверенной компании , проконсультируйтесь у профессионалов
Профессиональная буровая установка.
Я уверяю вас, что если вы сразу покажете себя как человека «подкованного», разбирающегося в материалах для обустройства скважины, то бурильщики не станут вас обманывать и на этапе реализации работ.
В этом материале я рассказал о материалах, а больше узнать о технологии бурения и обустройства вы можете в опубликованных мной ранее работах.
Техника в работе
