Расчет и устройство канализации выполняются с соблюдением необходимых нормативов. Только так вы получите эффективно работающую и долговечную систему. Особенно важно соблюдать уклон канализационной трубы при устройстве самотёчной системы (именно такой вариант удаления стоков используется в квартире и частном доме). Этот параметр зависит от диаметра и длины канализации. Он выбираться согласно СНиП 2.04.03-85 и 2.04.01-85. Недостаточный, как и чрезмерный, уклон труб может привести к множеству проблем. В нашей статье мы расскажем, какой нужен наклон внутренней и наружной канализации, как делать его расчет и на что обращать внимание.
Чтобы определить минимальный уклон канализации, домашние мастера пользуются следующими методами:
- Чтобы не делать расчет, некоторые мастера стараются выполнить угол наклона как можно больше.
- Некоторые умельцы вообще упускают этот момент или делают минимальное превышение, которое оговорено в СНиП для трубопроводов другого диаметра.
- Чтобы правильно определить уклон канализационной трубы, нужно сделать специальный расчет, руководствуясь нормативами из СНиП и других регламентирующих документов.
Как может показаться, слишком большой уклон канализационного трубопровода поможет стокам быстрее стекать в общедомовую систему. Однако при очень быстром течении стоков они не успевают смыть все твердые частицы, и те откладываются на внутренней поверхности, образуя засор. Кроме этого, при большой скорости стоки перекрывают весь просвет изделия и вызывают срыв гидрозатвора в сифонах. В итоге газы из канализации проходят в помещение. Именно поэтом даже максимальный наклон трубопровода строго ограничивается СНиП.
Важно: запрещено делать уклон трубопровода канализации больше чем 150 мм на погонный метр.
Отсутствие наклона или наименьший уклон канализационной трубы может привести к заиливанию трубопровода. Такая система не сможет очищаться естественным путём во время течения воды. В итоге она будет регулярно засоряться и требовать ремонта, что значительно снизит продолжительность службы всей канализации.
Внимание: чтобы канализация прослужила вам без поломок и как можно дольше, необходимо делать предварительный расчет с учётом норм из СНиП, согласно которым превышение подбирается в зависимости от диаметра и протяжённости трубы.
Назначение
Угол наклона канализационной трубы делается при монтаже внутренней и наружной системы в квартире и доме, потому что благодаря этому можно застраховаться от многих проблем в ходе эксплуатации сетей:
- Если система заилится из-за недостаточного уклона или его отсутствия, то просвет канализации сузится, и при сливании большого количества воды будет возникать гидроудар, срывающий гидрозатворы в сифонах. Если в сифоне не будет гидрозатвора, неприятные канализационные газы начнут проникать в помещение квартиры.
- Заиливание магистрального трубопровода будет приводить к выходу всей системы из строя.
- Нормативный уклон канализационной трубы позволит защитить от прорывов и протечек, образующихся в подвале доме.
- Если без наклона установить чугунные элементы канализации, подверженные коррозии, то в системе могут образовываться свищи и прорехи из-за застоя воды.
Важно: наклон трубопровода нужен, чтобы получить оптимальную скорость перемещения сточных вод, при которой твёрдые частицы будут транспортироваться к конечной точке без оседания на дне изделия. Согласно нормам СНиП скорость течения стоков по системе должна быть 0,7 м/сек.
Выбор оптимальной величины

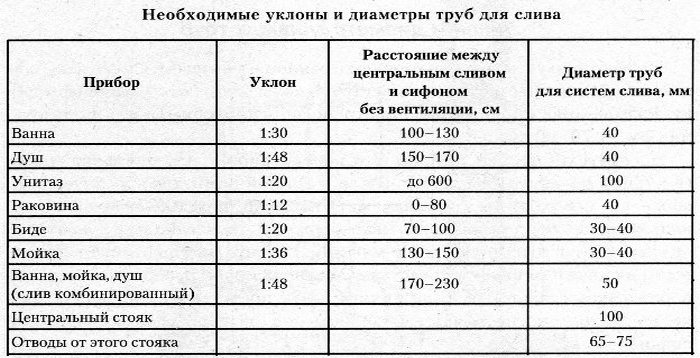

Чтобы произвести расчет необходимого превышения, нужно знать протяжённость всего трубопровода и его назначение. Чтобы не делать расчёт, можно воспользоваться готовыми таблицами из СНиП, где даётся нормативный наклон для сливных систем от разных санитарно-технических приборов:
- Для слива от ванной используют элементы 40-50 мм. Максимальное расстояние от слива до сифона без вентиляции – 1 … 1,3 м. Наклон – 1 к 30.
- Слив от душа должен быть выполнен из патрубков 40-50 мм. Максимальное расстояние –1,5 … 1,7 м. Превышение – 1 к 48.
- Слив от унитаза делают из трубопровода размером 10 см. Максимальное расстояние – до 6 м. Наклон должен быть 1 к 20.
- Раковина: элементы размером 40-50 мм, расстояние – 0 … 0,8 м, превышение – 1 к 12.
- Биде: изделия диаметром 30-40 мм, расстояние – 0,7 … 1 м, наклон – 1 к 20.
- Мойка: трубопровод диаметром 30-40 мм, расстояние – 1,3 … 1,5 м, превышение – 1 к 36.
Комбинированный слив от мойки, душа и ванной делается из изделий с размером 5 см. При этом максимальное расстояние должно быть не больше 1,7 … 2,3 м, а наклон – 1 к 48.
Также нормируется оптимальный и минимальный уклон для труб определённого диаметра, подключаемых к конкретным приборам:
- Трубопровод диаметром 4-5 см, идущий от раковины, может иметь минимальный уклон 0,025 промилле, а оптимальной считается 0,35 промилле.
- Изделия сечением 10 см, идущие от унитаза, должны иметь минимальный наклон 0,012, а оптимальный – 0,02.
- Элементы размером 5 см, проложенные от мойки, могут иметь минимальное превышение 0,025, а оптимальная величина равна – 0,035.
- От умывальника и ванной прокладываются трубы сечением 4-5 см с минимальным наклоном 0,025 и оптимальным – 0,035.
Превышение на погонный метр
Как правило, уклон канализации на 1 метр согласно СНиП определяется не в градусах, а в величине, которая выражается в соотношении превышения одного конца трубопровода над другим к погонному метру длины.
Чтобы вы знали, какой уклон труб делать на погонный метр, можете воспользоваться следующими данными:
- Для элементов сечением 50 мм минимальная величина равна 0,03 промилле, то есть один край метрового изделия должен быть выше второго на 30 мм.
- Трубопровод диаметром 110 мм должен иметь превышение, равное 0,02. Это значит, что один край выше другого на 20 мм при длине 1 метр.
- Трубопровод сечением 160 мм должен иметь минимальный наклон 0,008 промилле. Значит, превышение метрового участка составляет 8 мм.
- Элементы с размером 200 мм должны иметь превышение 0,007 промилле, то есть один конец метрового отрезка выше другого на 7 мм.
Важно: чем больше диаметр трубопровода, тем меньше величина превышения.
Чтобы произвести расчет уклона канализационного трубопровода определённой длины, необходимо минимальный наклон, который определяется с учётом сечения элемента, умножить на её общую протяжённость. Например, начало элемента диаметром 110 мм протяжённостью 10 м должно быть выше конца на 20 см, поскольку 10 м х 0,02 (минимальный наклон для трубопровода сечением110 мм) = 0,2 метра или 20 см.
Наружные сети
Определяя уклон канализации в частном доме, стоит не забывать и о наружной сети, которая должна монтироваться с наклоном для удаления сточных вод самотёком. Обычно для прокладки наружных сетей используются изделия большего диаметра, чем внутри дома. При определении наклона руководствуются следующими нормами:
- Если будут укладываться элементы диаметром 150 мм, то рекомендуемый наклон равен 0,008 промилле. Если по каким-то причинам не получится соблюдать такое превышение, то можно его уменьшить до величины 0,007.
- В случае укладки трубопровода сечением 200 мм минимальное превышение должно составлять 0,007 промилле. Оно может быть уменьшено при необходимости до 0,005.
Также нормируется и показатель максимального уклона наружного трубопровода. Для элементов любого диаметра он не может быть более 0,15, то есть превышение не больше 15 см. С большим наклоном система не сможет правильно функционировать, поскольку будут образовываться засоры.
Расчет наполняемости
При выполнении расчета обязательно находится наполняемость трубопровода. Эта величина поможет определить скорость движения стоков, которая очень важна для нахождения оптимального превышения, при котором система сможет эффективно функционировать.
Важно: для определения наполняемости уровень воды в трубе нужно разделить на диаметр трубопровода. Минимальная наполняемость согласно нормам равна 0,3, а максимальная – 1.
Получив уровень расчётной наполняемости, необходимо использовать проверочную формулу, то есть сравнить полученное значение с коэффициентом оптимальной наполняемости для элементов из определённых материалов:
- для пластиковых и стеклянных изделий он равен 0,5;
- для систем из чугуна, асбестоцемента и керамики эта величина равна 0,6.
Для сравнения из полученной расчётной величины берётся квадратный корень и умножается на минимальную скорость движения стоков, которая равна 0,7 м/с. Полученное число нужно сравнить с оптимальной наполняемостью системы (исходя из материала). Оно должно быть больше либо равно ему.
Канализация, монтируемая в частном доме, как правило, самотечная, то есть сточные воды уходят в нее под воздействием гравитации, а значит, очень важно рассчитать правильный уклон канализации для ее эффективной работы.
Угол наклона законодательно закреплен строительными нормами и прописан в СНиП.
Соблюдение норм и правил укладки канализации поможет избежать проблемы частых засоров.
Почему необходим наклон?
Существует нормативный документ, который контролирует уклон канализации на 1 метр (СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения» в настоящее время заменен на СП 32.13330.2012).
Наклон необходим, чтобы сточные воды уходили правильно. Именно поэтому норма, прописанная в документе, имеет такое большое значение.
Если уклон канализации в частном доме будет больше утвержденных норм, то вода будет уходить слишком быстро.
В этом случае жидкие сточные воды будут двигаться быстрее твердых частиц, значит, последние будут оставаться в трубах и создавать засоры и неприятный запах.
Максимальный уклон канализации не должен превышать одного метра – в этом случае проблем со сточными водами не возникнет.
Кроме того, при большой длине канализации с уклоном больше допустимого есть опасность срыва сифонов, ведь в конечной точке скорость сточных вод будет настолько высокой, что сантехническое оборудование может его не выдержать.
Повышенный шум при сливе воды – еще один минус слива, который имеет неправильный уклон труб канализации.
Минимальный уклон канализации зависит от диаметра труб, из которых она выполнена. Если нарушить правило, то сточные воды будут уходить слишком медленно, твердые частицы при этом могут скапливаться, становясь причинами серьезных засоров.
Проблемы могут возникнуть не только с уходом воды, но и с целостностью. Слишком высокая скорость потока может не только повредить соединительные колена, но даже сломать саму трубу.
Если трубопровод выполнен из металла, то сильный уклон внутренней канализации способствует тому, что верхняя часть системы заполняется воздухом и быстро подвергается коррозии.
Расчет уклона сливных труб
Чтобы верно смонтировать канализацию, необходимо правильно рассчитать, какой должен быть уклон всего трубопровода.
Для этого необходимо знать, какой длины будет вся система с учетом всех поворотов и ответвлений и диаметр труб, которые будут использованы при монтаже.
Например, если на метр слива необходим наклон в 5 сантиметров, а общая протяженность составляет 20 метров, то при монтаже необходим уклон канализации на 1 метр: 0,05*20=1.
Кроме того, для точного расчета можно использовать специальные онлайн-калькуляторы, которые можно обнаружить по запросу в Интернете.
Максимальный допустимый уклон не может превышать 15 сантиметров на 1 погонный метр. Это жесткое требование, которое необходимо учитывать для предотвращения плохой работы слива.
Частью канализационной системы являются не только водоотводные трубы, проложенные в доме, но и примыкающие к ним отводные патрубки от сантехники, кухонной техники, раковин, стиральных машин. Уклоны этих частей канализации проводятся по особым требованиям.
Если уклон общей канализации приводится в СНиП в десятичных дробях, то уклон внутренней указан в сантиметрах в СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».
При этом минимальный наклон в квартире должен составлять 2 сантиметра на погонный метр трубы.
Важной величиной при выборе верного угла наклона является наполняемость труб, так как этот показатель определяет скорость, с которой сточные воды движутся внутри слива.
Вычисляется наполняемость путем деления числа, обозначающего уровень воды в трубе, на ее диаметр.
Минимально и максимально допустимые уровни наполняемости слива, соответственно, 0,3 и 1. В реальности эта цифра колеблется от 0,3 до 0,6, учитывая материал канализационных труб.
Расчет уровня наполненности нужен, чтобы определить, какая максимально допустимая скорость сливных вод может быть в конкретном трубопроводе.
Уклон внешних канализационных труб
При укладке наружной канализационной системы следует придерживаться определенных правил.
Главное – нужно учитывать, что уровень прокладки канализации должен находиться на 20 – 30 сантиметров глубже уровня промерзания грунта.
Толщина слоя промерзания почвы разная в каждой местности, поэтому необходимо заранее узнать этот показатель для своего региона проживания.
Если же внешний трубопровод будет пролегать выше указанного уровня, то придется позаботиться о дополнительном утеплении.
Копая траншеи под будущую канализацию, следует обязательно помнить о необходимом уклоне труб.
Траншеи должны быть на 20 – 30 сантиметров ниже уровня прокладки канализационной системы, под трубы насыпается подушка из песка.
Чтобы канализационная система была надежно загерметизирована, раструбы в ней должны располагаться по направлению к потоку.
Когда монтаж канализации завершен, трубы засыпают на треть и при помощи измерительных приборов выставляют под нужным углом наклона.
Когда уклон проверен, канализационный слив засыпают полностью песком, а затем закапывают траншею землей. Такая технология работ позволит избежать нарушения целостности труб из-за попадания на нее тяжелых или острых частиц земли.
Подходящий уклон для наружной канализации подбирается в соответствии с ее длиной и диаметром используемых труб.
С учетом диаметра в СНиП подбирается необходимый коэффициент на 1 погонный метр трубы, а потом этот коэффициент умножается на общую длину запланированного слива.
Уклон ливневой канализационной системы
Ливневая канализация является системой для отведения воды с крыши или поверхности дорог и тротуаров.
Ливневка может быть линейной или точечной. Первый вид системы должен укладываться под определенным углом, закрепленным в СНиП, причем угол наклона должен быть в направлении коллектора, в котором собираются все сточные воды.
Это условие применимо как к открытым, так и к закрытым ливневым канализациям.
Минимальный уклон ливневой канализации зависит от диаметра используемых труб и продолжительности ливневки.
Глубина пролегания описана в СНиП, но зависит от климатического пояса той местности, в которой будут проводиться работы.
Тем не менее, общим требованием для всех ливневых систем является то, что они должны проходить на 30 сантиметров ниже уровня промерзания грунта.
В СНиП указано, что при необходимости величина уклона ливневки может быть снижена.
Минимально допустимый показатель для труб диаметром 200 миллиметров составляет 50 миллиметров, а для 150 миллиметровых труб уклон не может быть меньше 7 миллиметров.
Такой наклон может использоваться только в случае острой необходимости, и работа всей сливной системы будет гораздо эффективнее, если угол уклона будет больше.
Кроме того, правила устанавливают и максимальный наклон ливневки: 15 миллиметров.
Все указанные показатели касаются ливневой канализации закрытого типа. Нарушение норм будет приводить к неправильному току вод по трубам и к их заиливанию и засорам.
Для ливневки открытого типа угол наклона зависит от того, какую поверхность имеет слив. Так, асфальтированные канавы должны иметь наклон величиной в 3 миллиметра на 1 метр, а канавы, дно которых покрыто щебенкой, – 5 миллиметров.
Способы выставления угла уклона канализационных стоков
Измерить угол наклона канализационной системы можно несколькими способами.

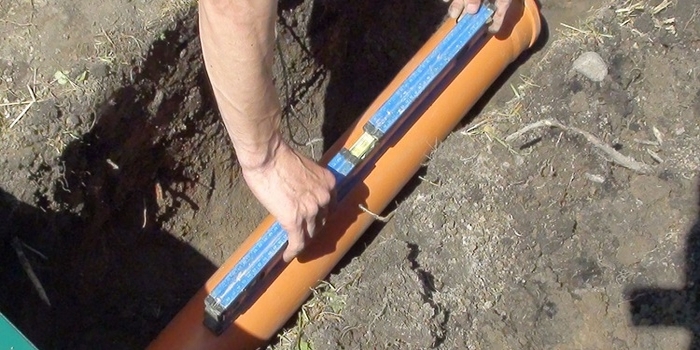

- уровень. Чтобы на практике суметь смонтировать трубы с нужным наклоном, необходимо использовать пузырьковый инструмент, у которого на определительной шкале есть разметки с обеих сторон от пузырька. Эти шкалы показывают отклонение поверхности от горизонта на 1 сантиметр соответственно вправо и влево. На закрепленную трубу сверху кладется уровень, а затем аккуратно устанавливается необходимый угол наклона, который контролируется инструментом, пока пузырек не зафиксируется на нужном месте шкалы;
- метки. Можно до монтажа рассчитать общую величину наклона для всей длины слива и выяснить, на какой высоте должны быть самая нижняя и самая высокая точка сточной системы. После можно установить метки в начале и в конце канализации и монтировать трубные материалы, ориентируясь на полученные высоты;
- лазерный уровень. Этот инструмент даст наиболее точные показатели наклона, однако он довольно дорогостоящий. Луч лазера в таком уровне параллелен основанию, которое ставят на трубу, поэтому, определившись с необходимым углом наклона, можно сразу определить место вхождения конструкции слива в стену и, ориентируясь на него, прокладывать систему;
- нивелир. Определять угол наклона при помощи этого инструмента просто, но работать в одиночку с ним не получится, так как один человек должен выставлять уклон трубы, а второй – контролировать показания прибора.
Для уклона внешних и внутренних труб канализации в частном доме, а также для прокладки канализации в квартире уже рассчитаны точные нормы и поданы соответствующие рекомендации СНиПах. Однако очень часто для правильного оттока приходится рассчитывать оптимальный уровень уклона, исходя из индивидуальных параметров, типа помещения, материала и диаметра труб.
Рассмотрим же СНиПы, рекомендации и формулы расчета, какой уклон должен быть у трубы для канализации на длину 1 метр в разных случаях — в квартире, частном доме, внутренней и наружной сети и в зависимости от материала изготовления канализационных труб.
Для нормальной работоспособности канализационной системы крайне важно сделать точные расчеты. Чем чреваты ошибки?
- Слишком большой уклон приведет к ускоренному оттоку, что будет сопровождаться сильным шумом. При этом быстро стирается внутренняя поверхность и замедляется самоочищение.
- Недостаточный уровень грозит засорениями системы, особенно если в ней не предусмотрено фекального бытового насоса. Место закупорки трубопровода трудно диагностировать и на ремонт уходит много времени.
Лучше всего, когда движение стоков происходит со скорость 0,7 -1 м/с. В
процессе расчетов обязательно нужно учесть диаметр, материал и наполненность (гидродавление) труб.
СНиП
При проектировании канализации принято руководствоваться не формулами, а значениями, поданными в СНиПах. Монтаж внутри здания регулируется требованиями раздела 2.04.01-85, а наружная прокладка – разделом 2.04.04-85 .
Различные методики вычисления нужны для многоэтажных зданий и больших жилых комплексов.
Все цифры приводятся в виде коэффициентов и измеряются сантиметрах на метр погонных . Обозначение в градусах не используется из-за больших погрешностей процессе монтажа к септику или канализационному колодцу, которые располагаются на расстоянии 10-12 м от дома. Так, для диаметра 40-50 мм и отдаленности септика на 12 м применяется коэффициент 0.03(3 см/п.м), а для сечения 85-100 мм — 0,02.
Минимальный допустимый уклон для наружных и внутренних линий канализации по СНиПу составляет 0,015, при уклоне канализационных труб с углом меньше минимального твердые частицы остаются в трубе. На небольших участках – не более 1 м допускается коэффициент 0,01.
Максимальный уклон наружной и внутренней канализации по нормам не превышает 3% и в целом зависит от скорости потока, в пластиковых канализационных трубах должна соблюдаться скорость до 1,4 м/с, иначе сток разделится по фракциям, и твердые частицы останутся в системе.
Расчет для квартиры
Для моек, раковин, умывальников и ванных подбираются трубы диаметров 40-50 мм с уклоном от 2,5см до 3,5см на метр. Для отвода стоковых вод от унитаза диаметр линии составляет 100 мм. Минимальное значение на метр погонный — 0,012, а нормой считается 0,02. При монтаже применяется пузырьковый или лазерный уровень.
Отдельно может применяться сложная формула Коллбрука-Уайта. Она выглядит так:
Канализация в многоэтажных зданиях располагается вертикально. Стоки двигаются по диаметру стенок, а в центре потока – сжатый воздух. При таком течении засорения почти не появляются.
Вычисление для частного дома
При небольших объемах стоков вычисления не обязательны. Главное, чтобы уклон не был меньшим минимально допустимого по нормативам СНиП .
Важно, чтобы уклон и сечение канализации способствовали наполненности трубопровода минимум на треть диаметра
.
Для увеличения ремонтопригодности и срока эксплуатации рекомендуется использовать трубы из одного материала.
Обычно предпочтение отдается раструбам, монтируемым против потока в магистрали. При необходимости сменить направление движения потока, желательно избегать резких поворотов.
Так, вместо одного фитинга на 90 о желательно использовать 2 по 45 о .
В случае принудительной наружной канализации вся сантехника находится ниже уровня расположения септика. Вычисление углов по всей длине трубопровода становится неактуальным. Нужно только, чтобы нечистоты самотоком подводились к единому коллектору, а оттуда откачивались . Какие трубы используют для наружной канализации узнайте из этой .
Второй вариант – установка в системе после каждого сантехнического прибора. Как правильно провести канализацию в частном доме мы расскажем в этой .
Оптимальные значения для наружной системы
При укладке наружной канализации за основу принимается точка вывода трубопровода из стены или фундамента. Соблюдается правило: чем меньше сечение, тем больший уклон . Для нормального оттока при диаметре 110 хватает 0,02, а для труб 60-80 мм нужно 0.03 и больше.
Нужно учитывать 3 основных фактора:
- Рельеф . Сливные колодцы располагаются обычно в самой низкой точке участка, поэтому добавляется еще и естественный уклон траншеи.
- Глубина залегания трубопровода
возле септика не должна быть ниже, чем расположено входное отверстие в канализационный колодец.
Наклон должен быть рациональным, чтобы не пришлось вкапывать бассейн для стоков слишком глубоко – это и дорого, и опасно попаданием в септик грунтовых вод.
- Траншея должна быть глубже уровня промерзания грунта.
Правила монтажа внутренних трубопроводов
При укладке , где все точки сводятся к одному стояку, объем слива рассчитывается суммарно для всех приборов , подключенных к магистрали. Обязательно вычисляются неровности пола, чтобы наклон и разница высоты между сантехникой и сливом согласовывались с нормами СНиП.
В процессе проектирования и прокладки нужно обращать внимание еще на несколько моментов:
- Естественная усадка . Грунт может утрамбоваться под действием внешних факторов, в результате чего меняется наклон.
- На отдельных участках желательно поставить ревизионные люки с шагом 30-40 см на случай засорения при плохом оттоке. С это же целью специалисты соединяют трубы под углом не менее 120°.
- Расчеты проводятся, начиная от выходящей точки канализации, но монтаж всегда происходит в обратном порядке – по направлению от сливного колодца.
- Проект составляется так, чтобы длина линии была минимальной. Чем короче магистраль, тем меньше вероятность засорения или поломки.
Правильное расположение канализационных стоков позволяет избежать засорений и обеспечить длительный срок службы всех коммуникаций.
Оптимальный вариант расчетов – ориентировка на нормы СНиП и учет индивидуальных особенностей здания и расположения санузлов . По завершению монтажа до закапывания траншеи все элементы магистрали проверяются на герметичность и надежность оттока.
Предварительные расчеты при устройстве канализации оберегают от потенциальных технологических проблем, например, от засора. Правильно выбранный диаметр труб и грамотный монтаж обеспечивают длительное и комфортное использование сточной системы.
Одним из важных показателей при проектировании и прокладке коммуникаций является уклон канализационной трубы, необходимый для свободного перемещения стоков.
Один из принципов монтажа труб, который применяют на практике опытные строители, – возможность установки магистрали таким образом, чтобы сточные воды перемещались самотеком. Этот принцип применяют повсеместно – и при обустройстве квартир в многоэтажках, и при строительстве частных 1- или 2-этажных коттеджей.
Горизонтальные отводы, для которых и рассчитывают угол уклона, устанавливают после того, как проложены и зафиксированы стояки – вертикальные отрезки канализации. Стояки отличаются большим диаметром, чем остальные трубы.
Горизонтальные ответвления присоединяют к стоякам с помощью фитингов (тройников) и направляют в сторону сантехнических приборов (унитазов, раковин, ванной, душевой кабины) по наименьшему пути.
Чаще всего около стояка монтируют унитазы – сантехнические приборы, «дающие» наибольшее количество твердых стоков. Чем короче путь движения твердых отходов к выходу, тем меньше вероятность возникновения пробки
А сейчас разберем определение угла уклона горизонтальной канализационной трубы – наружной или внутренней.
Представим, что вдоль проложенной магистрали проходит прямая линия, параллельная полу или поверхности земли в случае с наружными трубами. Если начало линии соединить с нижним концом трубопровода, то получаем угол – при правильном монтаже. Это и есть угол уклона.
Его измеряют в градусах или, что проще для восприятия, в сантиметрах на погонный метр – см/пог.м.
В процессе строительства для удобства и облегчения расчетов просто натягивают выровненный по горизонтали шнур. Его начало закрепляют у нижней точки магистрали, а конец подводят под верхнюю. Замеры угла происходят относительно его.
Расчет угла уклона напрямую связан с такими параметрами труб, как длина и диаметр.
По нормативам, изложенным в СНиП, диаметр горизонтальных отводов внутренней разводки должен отвечать следующим нормам:
- D 40-50 мм – от посудомоечной или стиральной техники;
- D 50 мм – от раковин, моек, ванн, писсуаров (то есть приборов с жидкими стоками;
- D 110 мм – от унитазов.
Для наружной канализации предусмотрен диаметр труб 110-160 мм.
Возможны варианты, когда приходится комбинировать трубы различного диаметра. Например, к отводу от раковины (50 мм) присоединяется труба унитаза. Очевидно, что требуется переходник на трубу 110 мм (+)
Важно правильно подобрать и диаметр, и угол уклона коммуникаций, иначе система будет часто выходить из строя. Рассмотрим возможные негативные последствия.
Как функциональность системы зависит от уклона
В процессе монтажа канализационной системы трубы кладут либо прямо (параллельно полу), либо под определенным углом. Первый вариант однозначно ошибочный, так как блокирует передвижение стоков и, в конечном счете, делает всю систему неработоспособной.
Судя по фото, трубы уложены даже не параллельно полу, а с некоторым наклоном в сторону ванны – то есть неправильно. При включении воды в раковине она потечет не в сторону стояка, а прямиком в ванну
Второе решение верное, но его можно исполнить по-разному:
- Обеспечить максимально острый угол.
- Сделать наклон минимальным.
- Выполнить монтаж, ориентируясь на цифры, рекомендованные нормативными документами.
Что произойдет в каждом из перечисленных случаев?
Вариант 1. Казалось бы, слишком острый угол, следовательно, и крутой спуск стоков ничем не опасен. Это мнение ошибочно, так как быстрое течение жидкости не обеспечивает в полной мере смыва твердых отходов.
В итоге они накапливаются и образуют засоры. Вторая неприятность связана со срывом , результат – специфический запах канализации во всем доме или квартире.
Еще одно нежелательное и нарушающее комфорт следствие – сильный шум, который создают с большой скоростью падающие вниз сточные воды
Вариант 2. Минимальный уклон мало чем отличается от горизонтального монтажа. Медленное перемещение жидкости влечет за собой заиливание, образование толстого слоя грязи на стенках труб, а затем и . К слову, СНиП рекомендует придерживаться скорости стоков в границах 0,7-1,0 м/сек.
Вариант 3 . Наиболее оптимальное решение – обеспечить уклон, указанный в нормативной документации, где указана зависимость угла укладки магистрали от диаметра или длины трубы. Перейдем непосредственно к нормам и расчетам.
Какие нормативы нужно соблюдать
Подробнее остановимся на строительных нормах, которые подробно изложены в СНиП. Об особенностях внутренней канализации можно почитать в СНиП 2.04.01-85, наружной – СНиП 2.04.03-84. Также полезно обратиться к нормативной документации ГОСТ 25150-82.
Особенности внутридомовой канализации
Прокладка наружных труб
В отличие от труб внутренней канализации, которые могут быть и открытыми, и замаскированными в перекрытиях, наружные магистрали относятся к скрытым коммуникациям – .
Трубопроводы чаще всего имеют выход на уровне фундамента дома и ведут к очистным или накопительным сооружениям. На всем протяжении они должны иметь диаметр не менее 110 мм и четко обозначенный уклон – 0,02 м на погонный метр.
Кроме обязательного уклона к наружным магистралям предъявляется еще ряд требований. Например, они также на всем протяжении должны оборудоваться .
Если магистраль прямая, то колодец устраивают через каждые 10 м, если имеет изгибы – то и в местах поворотов. Технические колодцы обязательны и там, где пересекаются несколько магистралей или имеется ступенчатый переход.
Максимальное количество ревизионных колодцев необходимо, чтобы предусмотреть возникновение засоров в наиболее предрасположенных к этому местах: на поворотах, в местах соединений и т.д. (+)
Для наружной канализации используют , их сечение составляет от 110-200 м. Как мы уже выяснили выше, угол уклона зависит от внутреннего диаметра трубопровода, поэтому учитываем это и при устройстве траншей, и при прокладке коммуникаций.
Не забываем, что для труб большого диаметра применяются меньшие значения:
- при D 150 мм – от 0,007 м до 0,01 м;
- при D 200 мм – от 0005 м до 0,008 м.
Это минимальные значения. При установке короткого фрагмента трубы большого сечения мизерный уклон может быть и незаметен, но для длинных трубопроводов перепады бывают явными.
Например, при укладке трубы диаметром 15 см решено сделать уклон 1 см/пог.м. Получается, что на каждые 10 м перепад составляет 10 см, а через 100 м – 1 м. Это нужно учитывать и совмещать с параметрами УГВ, а также с показателями уровня промерзания грунта.
Как проконтролировать уклон
Для примера монтажа наружной магистрали возьмем укладку одной-единственной прямой трубы, ведущей от здания к септику.
Назначение трубы – перемещать канализационные стоки, поступающие от сантехнических приборов, к общему резервуару. Это и жирные отходы из кухонной мойки, и фекальные массы из унитаза, и грязная вода из душевой кабины.
Резонно, что труба должна быть не менее 110 мм в сечении. Нам важно, чтобы на всем протяжении трубы сохранялся необходимый уклон, в данном случае – 0,02 м/пог.м.
С помощью лазерного уровня можно измерять угол уклона на разных этапах работы. Фотогалерея поможет визуально представить подконтрольные рабочие участки.
Галерея изображений
Первое измерение угла уклона должно происходить на этапе копки траншеи
Проконтролировать угол нужно и после устройства гравийно-песчаной «подушки» - основания под трубы
Следующий замер необходим после утепления магистрали, если того требуют климатические условия и особенности монтажа
Еще одно критическое место – на входе в отверстие накопительного резервуара
Если угол наклона выдержан во всех местах, проблем с движением канализационных вод не будет. Однако следует помнить, что результатом незамеченных погрешностей в дальнейшем может стать полный демонтаж наружной магистрали, поэтому к каждому измерению нужно подойти очень серьезно и не делать этого «на глазок».
Расчет уровня наполненности магистрали
Дополнительные расчеты уровня наполненности, наряду с определенным по нормам СНиП углом наклона, обеспечивают беспроблемное передвижение канализационных стоков по трубопроводу.
Расчеты производят по формуле:
Y=H/d , где
- Y – уровень наполненности;
- H – уровень жидкости в трубе;
- d – диаметр
Значение 1,0 обозначает, что магистраль полностью заполнена стоками – это может случиться только при неправильном, абсолютно горизонтальном расположении элементов разводки.
В СНиП указаны нормы минимально и максимально допустимой наполненности – 0,3 и 1,0 соответственно. То есть, если диаметр труб выбран правильно, отходы будут перемещаться с нужной скоростью, не налипая на внутренние стенки (+)
В связи с этим принято брать значения в пределах 50-60%. При практическом применении учитывают наполняемость, которая больше 0,3 и меньше 0,6. Оптимальной величиной принято считать 0,5-0,6.
Предположим, что H равно 60 мм, а D – 110 мм, трубы изготовлены из пластика, то есть отличаются гладкой внутренней поверхностью и минимальной степенью сопротивления. Согласно формуле 60 делим на 110, получаем 0,55 – это и есть уровень наполненности (Y), он соответствует норме.
Выводы и полезное видео по теме
Информация из видеосюжетов поможет вам разобраться в сложных нюансах монтажа канализационного трубопровода.
Есть, что дополнить, или возникли вопросы по определению уклона и разводки канализационных труб? Можете оставлять комментарии к публикации. Форма для связи находится в нижнем блоке.
Канализация - важнейший элемент системы жизнеобеспечения загородного жилого дома. И очень важно, чтобы сделана она была в соответствии со всеми требованиями. В абсолютном большинстве случаев это устройство, не имеет никаких насосов, и сток вод происходит естественным путем, под действием силы тяжести. Поэтому даже тем, кто совершенно забыл школьный курс физики понятно, что ключевым моментом является уклон канализации, который обеспечивает ее нормальное функционирование.
Что такое угол наклона трубы
Если мысленно провести через смонтированный трубопровод, идеально горизонтальную линию, то они образуют геометрический угол. Однако измеряться он будет не в привычных всем градусах, для трубопроводов эта единица измерения не применяется. Угол, который обеспечит оптимальный уклон канализации, СНИП рекомендуют измерять в сантиметрах на метр . Такая размерность кажется сложной, однако, только на первый взгляд.
На самом деле, она просто показывает насколько сантиметров один конец метровой трубы, выше другого.
На практике, чаще всего, уклон трубы канализации выражается простой или десятичной дробью. К примеру, 1/20 будет обозначать уклон 5 см . (1 м разделить на 20 см). 0.02 - то же самое, в десятичном выражении.
Зависимость нормальной работы канализации от угла наклона
Большинство владельцев загородных домов, даже не задумывается о том, чтобы выбрать оптимальный уклон системы. Они интуитивно стараются сделать его как можно больше, полагая, что так стоки будут быстрее сливаться. Это справедливо только для чистой воды .
Канализационные стоки содержат большое число примесей, которые имеют различную плотность, а значит, и передвигаются по трубопроводу с разной скоростью . Поэтому необоснованно большой, как и слишком маленький уклон канализационной трубы, может значительно снизить эффективность всей системы.
Недостаточный уклон канализационной трубы
Маленький угол наклона трубопровода приведет к его частым засорам. Происходит это по той простой причине, что скорости потока воды недостаточно для того, чтобы смыть тяжелые фракции со стенок трубы. В результате канализация постепенно заиливается и требует систематической прочистки. И чем меньше будет наклон, тем чаще придется пользоваться услугами сантехника.
Поэтому минимальный уклон канализации должен быть не менее 0.02.
Слишком большой уклон
Слишком крутой уклон канализации, тоже, как ни странно, может привести к частому использованию вантуза и троса. В этом случае движение воды будет настолько интенсивным и скоротечным, что не только не успеет смыть твердые нечистоты, но при определенных условиях, может даже прижать их к стенкам трубы.
Кроме того, высокая скорость потока предъявляет дополнительные требования к качеству крепления фитингов, обеспечивающих водяные затворы. Повышенной нагрузки при этом, подвергаются и стыки трубопровода. Поэтому очень важно перед началом работ, выбрать оптимальный угол наклона.
Определение уклона
Пропускная способность любой трубы, напрямую зависит от ее диаметра . Поэтому вполне естественно, что и оптимальный уклон, для каждого сечения будет различным. Чем больше диаметр трубопровода, тем меньший угол необходим для нормального функционирования системы. Уклон канализации по СНИП, для каждого типоразмера приведен в таблице.
Это усредненные данные, полученные путем теоретических вычислений. На практике крутизна слива определяется не только геометрией трубы. Немаловажным является и то, откуда отводятся нечистоты .
Ведь понятно, что количество в них твердых фракций, отличается в зависимости от санитарно-технических приспособлений. Это вносит коррективы и в итоговый уклон трубы.
| Сантехнический прибор | Диаметр трубы | Уклон |
| Ванна | 40 мм | 1/30 |
| Унитаз | 100 мм | 1/20 |
| Душ | 40 мм | 1/48 |
| Раковина | 40 мм | 1/12 |
| Мойка | 40 мм | 1/36 |
Отдельно, несколько слов следует сказать про уклон канализационной трубы 110 мм . Изделия этого диаметра чаще всего предназначены для стыковки домовой и городской систем. Поэтому, несмотря на свою большую пропускную способность, 110-е трубы должны иметь приличный уклон. Как правило, в зависимости от расстояния до городского коллектора, на 1 метр трубы, уклон канализации может быть от 5 до 15 см.
Вообще стоит отметить, что уличная канализация, независимо от того, будет ли она подключаться к центральной сети или заканчиваться в местном септике, должна иметь больший угол наклона, чем внутренняя. Однако не нужно злоупотреблять, уклон наружной канализации более 15 см. на метр, делает ее абсолютно не эффективной.
Совет. Проектируя уличную часть канализации, нужно по возможности максимально ограничить количество поворотов. В противном случае придется делать большой угол наклона, а это не всегда возможно из-за ландшафта участка.
Расчет угла наклона канализации
Рассчитать какой угол наклона канализационной трубы должен быть в том или ином случае, самостоятельно довольно сложно. Для этого нужно иметь большое количество исходных данных, многие из которых являются справочными величинами и понятны лишь специалистам. Однако можно математически оценить эффективность канализации. Для этого, прежде всего, придется рассчитать наполненность трубы . Для вычисления наполненности применяется не хитрая формула:
Y=H/D, где
- Н - уровень вод в трубе;
- D - ее диаметр.
Даже минимальных математических познаний достаточно чтобы понять, что чем ближе значение Y к единице, тем более заполнена жидкостью труба. Значение Y находящееся в диапазоне 0.5 - 0.7 , называют оптимальной величиной наполнения и обозначают буквой К.
Канализация будет наиболее эффективна, если будет выполняться следующее неравенство:
K ≤ V√ y, где:
- V - скорость водяного потока;
- √ y - корень квадратный из значения заполняемости трубы;
- К - оптимальная величина заполнения.
Измерение угла наклона
С теоретической частью все более-менее понятно. А как же измерить уклон канализационной трубы в доме, на практике. Понятно, что для этого потребуется идеально ровная горизонтальная поверхность, относительно которой и будут производиться измерения. Ни в коем случае не нужно рассчитывать на полы в комнате, они очень редко соответствуют перечисленным требованиям. Лучше всего, конечно, использовать для этого лазерный уровень , но приобрести его для разового пользования, могут позволить себе не многие. Поэтому придется обходиться более традиционными инструментами .
С помощью обычного строительного уровня вполне можно определить уклон канализации на 1 метр трубы. Для этого потребуются следующие материалы и инструменты :
- Трубы;
- Пузырьковый уровень. Лучше, если его основание будет иметь полукруглую форму, это значительно облегчит работу в одиночку.
- Фитинги, фурнитура и крепления для труб;
- Карандаш;
- Ножовка.
Сразу нужно оговориться, что пузырьковый уровень кроме обычных двух меток, должен иметь еще по две с каждой стороны. Для тех, кто не знает: каждая из этих меток означает отклонение от горизонтального уровня на 1 см., в ту или другую сторону.
Работы начинают с самой низкой точки . Труба соединяется с предыдущей конструкцией и крепится к стене одной стороной. На нее ставится строительный уровень и выставляется необходимое превышение. Для этого воздушный пузырек должен коснуться одного из делений, в зависимости от того, какой уклон канализации необходим. После этого крепится второй конец трубы. И так дальше пока трубопровод не дойдет до сантехнического прибора. Если все сделано правильно, канализация будет иметь нужный уклон.
Совет . Если нет возможности найти уровень с тремя метками, вполне можно обойтись и обычным. Для этого, его сначала нужно соответствующим образом отградуировать. Сделать это можно с помощью прямой линии, начерченной на стене, с соответствующим занижением. Приложив к ней уровень, нужно фломастером сделать отметку на шкале, по краю воздушного пузырька.
