Ливневка вокруг дома: особенности устройства и монтажа. Советы профессионалов как установить лотки для ливневой канализации и другие элементы системы Ливневая канализация на участке с уклоном

Ливневая канализация представляет собой систему для сбора и вывода сточных вод. Если рассматривать такую систему на участке (она может устанавливаться и вокруг дома), то это не просто дренаж, а целая сеть разветвлений, которые собирают, фильтруют и накапливают воду, заполняющую двор загородного участка. Если ливневки не будет, то все атмосферные осадки будут стекаться к дому, постепенно разрушая фундамент и прилегающий участок. « , Вы можете посмотреть в нашей статье».

Стандартная схема ливневой канализации достаточно проста: система наземных/подземных каналов, которые пересекаются между собой в нескольких местах. Точки пересечения называют водосборниками.

Проектируется параллельно с л ивневой канализацией. Обустройство также желательно проводит в одно время. Элементы дренажной и ливневой глубинной системы располагают параллельно друг другу (в случае слишком глубокого фундамента и закладки дренажных труб, ливневку монтируют по периметру дома над дренами).

Сегодня мы рассмотрим, как устанавливается ливневая канализация своими руками, в чем заключается принцип ее работы и из каких элементов она состоит.

Достоинства ливневого водоотвода

1. Такая система способна одновременно принимать и отводить атмосферные осадки.
2. Ее комплектующие стоят относительно недорого.
3. Монтаж системы крайне прост.
4. Регулярная чистка системы проводится быстро и без использования каких-либо специальных инструментов.
5. Перекрестков и углов в ливневке практически нет, благодаря чему вероятность ее засорения низкая.
6. Минимальные земельные работы при монтаже.
7. Слив осуществляется самым коротким путем.

Из чего состоит ?

Элементов ливневой канализации есть несколько, рассмотрим их.

1. Желоба и лотки . Это специальные дорожки и каналы, расположенные на участке, по которым талая, либо дождевая вода стекает в дренажные колодцы.
2. устанавливаются возле крыльца дома, предназначены для сбора стока с крыши и дальнейшей его транспортировки в каналы. Поддоны могут быть как легкими пластиковыми, так и тяжелыми . Все изделия маркируются согласно запасу прочности и назначению (укладка на дорожном полотне, на частном участке и т.д.).
3. Пескоуловители монтируются между приемным колодцем и каналами, их главная функция – задерживать мусор и не допускать его попаданию в канализацию.



4. Ливневые трубы (обычно из высокопрочного полипропилена с гладкой внутренней поверхностью и гофрированной наружной). В них из грунта попадает лишняя влага и перемещается в конечный пункт. Ливневые трубы (оптимальный диметр 110 мм) соединяются посредством тройников, муфт, гибких отводов.
5. Коллекторы предназначены для сбора влаги из ливневой канализации (тот самый конечный пункт системы). Коллекторы могут быть самодельными (например, из бетона) или промышленного производства (например, фирмы Wavin)
6. Колодцы ливневые . Основное их назначение – обеспечивать доступ к коллектору для периодического обслуживания. Однако изредка ливневые колодцы устанавливают не как ревизионный элемент, а в качестве замены коллектора.



Теперь рассмотрим, как работает ливневая канализация. Существует два ее типа – поверхностный и глубинный.

Поверхностный дренаж

Поверхностная , в свою очередь, может быть точечной и линейной. Особенностью точечного водосбора является то, что дождеприемники устанавливаются рядом с кранами для полива сада и возле сливных колен. Дождеприемник представляет собой коробку, в который вода попадает из труб. В дождеприемнике зачастую стоит специальная корзина, задерживающая весь мусор в стоках. Очистка корзины и утилизация мусора производится после ее извлечения.

Иногда дождеприемники соединяются с канализационной системой. В таких случаях нужно устанавливать сифонные перегородки, которые защищают от неприятного запаха. На дождеприемник ставится решетка. Она может быть металлической, пластиковой и т. д., выбор материала полностью зависит от будущих нагрузок.

Линейная система сбора, в отличие от точечной, выводит стоки со всего двора, защищая при этом фундамент дома. Более того, если уклон участка превышает три градуса, то линейный водосбор предотвратит смыв верхнего слоя почвы. Основные составляющие такой системы – лотки, или, как их еще называют, желоба.

Есть ряд мест во дворе, где линейную систему сбора нужно устанавливать в обязательном порядке.

1. Вокруг дома для отвода сточных вод от фундамента.
2. Рядом с уличным умывальником (если такой есть), в противном случае вам каждый раз потребуется обуваться в резиновые сапоги для того, чтобы помыть руки.
3. Возле гаражных ворот. Линейный дренаж предотвратит затопление гаража, да и решетка будет частично снимать грязь с колес.
4. Вдоль садовых дорожек. Характерно то, что дорожки должны идти под уклоном в сторону канала дренажа. Так они будут оставаться сухими в любую погоду.

Глубинный дренаж

Дренаж глубинного типа предназначается для сбора и отвода грунтовых вод с участка. Для его установки используются дренажные трубы, которые закапывают в землю на предварительно подготовленную «подушку» из песка и гравия. Дренажные трубы перфорированные, то есть, имеют множество отверстий, дабы впитывать влагу, попавшую в их «зону действия».

Рвы для дренажных труб должны располагаться по всему периметру двора. То, с какой частотой и в каком порядке они будут размещаться, будет зависеть от особенностей грунта и степени его насыщенности грунтовыми водами.

Важно! Дабы песчано-гравийная «подушка» не заиливалась, под нее ложится слой геотекстиля – это материал пропускает влагу, но задерживает мелкие частицы.

Все дренажные трубы должны идти под уклоном в сторону коллектора. Коллектор накапливает всю поступающую по трубам влагу и «перебрасывает» ее в водосборник ( , овраг или даже водоем поблизости).

Видео – Ливневая канализация на участке

Требования к установке ливневки

Как уже говорилось, вода в ливневой канализации движется самотеком, поэтому для эффективной работы системы следует учитывать целый ряд факторов:

• средний объем осадков за год – от этой цифры будет зависеть диаметр труб, размеры и количество дождеприемников и т. д.;
• тип построек и места их расположения (хозяйственные объекты, дом), благодаря чему будет рассчитываться протяженность дренажного трубопровода;
• характер местности, на котором расположен ваш участок;
• среднее потребление воды для бытовых нужд.

Важно! Дренажные трубы должны пролегать ниже уровня замерзания почвы.

Процедура расчета

На основе данных, приведенных в предыдущем пункте статьи, нам нужно произвести расчет, который позволит соорудить эффективную ливневую систему. Если расчеты будут верными, то и все санитарные нормы будут соблюдены.

Основа расчета –это максимальный объем воды, с которым может справиться система. Этот объем можно получить путем простой формулы:

D х S х Q20 = V

В формуле D – интенсивность поглощения воды поверхностью (эту информацию можно найти в справочниках), S – общая площадь, Q20 – максимальная интенсивность атмосферных осадков (она тоже имеется в справочниках по конкретной территории), которая измеряется в л. за сек. на 1 гектаре, и V – максимальный объем отводимой воды.

Дабы было удобнее, ниже мы привели таблицу, в которой указана интенсивность поглощения влаги различными материалами (D).

Выбор сечения труб

Если одна труба будет соединена сразу с несколькими желобами, то для определения диаметра вы просто додаете цифры каждого из потоков. Все остальные элементы системы – лотки, решетки, воронки и прочее, мы будем рассчитывать так же, как трубы. Эти элементы, изготовленные из пластика, сегодня продаются во всех магазинах. При желании можно заказать детали у слесаря – он сделает их из оцинкованной жести.

Если система водостока уже имеется, то работы начинаются с монтажа дождеприемников. Устанавливаем их непосредственно под водосточными трубами. Характерно то, что все дождеприемники образуют единую систему, поэтому мы оснащаем их необходимым количеством отверстий для труб. Для того чтобы соединить трубы с приемниками, мы используем колени.

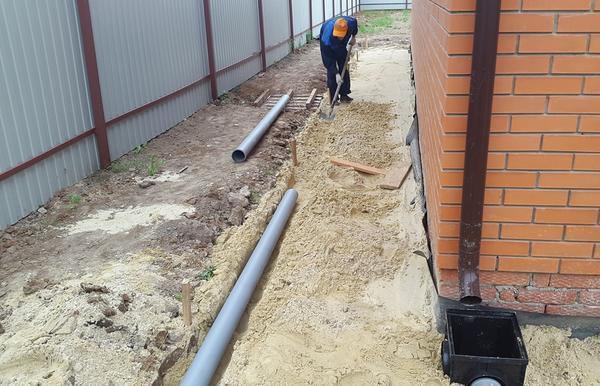

Сначала мы размечаем периметр и роем траншеи. Далее засыпаем в траншею песчаную «подушку» толщиной 10–20 см. Затем укладываем трубы, при этом, как уже говорилось, должен быть уклон в сторону дренажного колодца (минимум 2%), в противном случае вода не будет стекать самотеком и нам потребуется дополнительно устанавливать насосы. А это, разумеется, дополнительные затраты.

При монтаже, помимо основных элементов (труб, дождеприемников и т. д.) мы будем использовать:

• сифоны;
• пескоуловители;
• заглушки – они нужны для того, чтобы в случае переполнения трубы вода не двигалась обратно.

В завершение соединяем все элементы системы – от труб и пескоуловителей до дренажного колодца – в единую сеть. Осталось лишь закрепить лотки. Для них мы готовим бетонный раствор (соотношение песка и цемента – 3:1) и с его помощью крепим лотки. Сверху на них ставим защитные решетки и засыпаем всю ливневую систему.

Важно! Дабы правильно определить угол уклона, лучше использовать лазерный или водный уровень.

Видео – Монтаж системы отвода ливневых вод

1. Несмотря на тот факт, что дожди идут в основном под уклоном, а вертикальный дождь встречается редко, экономить на менее заливаемой стороне не следует. Полноценная и надежная во всем ливневка – эффективная защита фундамента дома и всего участка в целом.
2. Для того чтобы проверить работоспособность системы, нужно вылить несколько ведер воды с крыши. Желательно эту процедуру проводить перед началом каждого сезона дождей.
3. Воду из дренажного колодца (коллектора), уже очищенную, можно использовать для полива сада или огорода.
4. На местах, где трубопровод «поворачивает», рекомендуется устанавливать смотровые колодцы для визуального контроля работы системы.

Как прочистить ливневую канализацию

Если забилась ливневка, то можно обратиться за помощью к специалистам, а можно попробовать почистить ее самостоятельно. Конечно, если это произошло впервые, то лучше чтобы чистку провели специалисты – у них вы сможете выведать, каким способом устраняется засор той или иной степени сложности. Таких способов есть несколько.

1. Механический способ очистки состоит в пробивании пробок в системе и удалении грязи.
2. Химический способ – использование химических средств, разрушающих структуру засора.
3. Гидродинамический заключается в подаче воды под сильным напором.
4. И термический способ очистки – очистка паром или же горячей водой.

Зачастую для чистки ливневой канализации используется механический либо гидродинамический способ. Но если система открытого типа, то чистка будет проходить существенно проще:

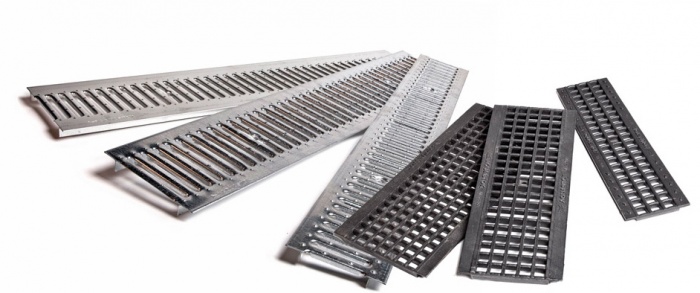

• снятием решетки, установленные на лотки;
• удалением мусора и грязи из канала;
• промыванием прочисткой каналов сильным напором воды;
• установкой решетки обратно.

К слову, если у вас в хозяйстве есть мини-мойка, например, Керхер, то можете использовать для промывки ее – результат тоже будет отличным.

Ливневая канализация – это система устройств и каналов, используемых для сбора дождевой и талой воды, а также ее фильтрации и отведения в специальные водоемы, колодцы или дренажные поля.

Ливневая канализация на даче

Такой комплекс необходим для организации защиты фундамента и стен здания от попадания на них чрезмерного количества воды, губительно сказывающегося на техническом состоянии всей конструкции.

Также ливневая канализация способна предотвратить появление луж на участке и площадке у дома, образовывающихся вследствие плохой пропускной способности грунта либо резкого повышения уровня грунтовых вод из-за осадков и таяния снега.

Ливневая канализация предотвращает появление луж

Каково устройство ливневой канализации

Если вы желаете выполнить устройство ливневой канализации своими руками, следует рассмотреть основные элементы системы.

Они представлены таким списком:

• желоба и лотки – представляют собой специальные каналы, располагающиеся на земельном участке, служащие для транспортировки дождевой либо талой воды в дренажные колодцы;



• поддоны – их располагают у крыльца дома с целью сбора воды, стекающей с кровли и дальнейшей транспортировки в каналы. Поддоны могут изготавливаться из пластика или бетона;



  Ливневый поддон

• пескоуловители – их устанавливают между каналами и дренажным колодцем с целью фильтрации стоков, предотвращения попадания в колодец различного мусора;



  Пескоуловитель

• ливневые трубы – изготавливаются из прочного полипропилена, имеют перфорацию. Внутренняя их поверхность гладкая, а наружная – гофрированная. Такие трубы служат для отведения лишней воды из грунта в приемный колодец;



  Ливневые трубы для ливневой канализации

• коллекторы – это конечная точка ливневой канализации. Именно сюда из труб и желобов поступает вода. Такие конструкции могут изготавливаться из пластика либо бетона, если речь идет про монтаж ливневой канализации своими руками;



  Ливневый коллектор

• ливневые колодцы – они нужны для обеспечения доступа к коллектору с целью обслуживания. Но, стоит отметить, что на участках их очень часто устанавливают в качестве полной замены коллектора.



  Так выглядят ливневые колодцы

Проектирование ливневой канализации и предварительные расчеты

Чтобы понять, как сделать ливневую канализацию своими руками, сколько материала нужно подготовить для выполнения работ, нужно составить проект системы.

Он позволит точно определить количество и параметры желобов и дренажных труб, а также даст возможность отметить на участке наиболее удачные места для обустройства водоприемных лотков.

К тому же, с проектом вы сделаете ливневую канализацию, которая наилучшим образом подходит именно для вашего участка, ведь если она будет меньшего объема, не сможет справляться со всеми атмосферными осадками, при большем объеме вы просто потратите лишние деньги.

Для составления проекта вам потребуются следующие данные:

• количество осадков, выпадающих в местности, где располагается ваш дом;
• информация про мощность снежного покрова, периодичность дождей;
• площадь кровли в проекции на плоскости, площадь земельного участка, на котором будет обустраиваться дренаж;
• характеристики грунта на вашем участке, уровень залегания грунтовых вод;
• место расположения всех подземных коммуникаций.

Составление проекта ливнёвки

Для того, чтобы узнать, какие трубы для дренажа и ливневой канализации вам потребуются, нужно определить объем воды, которую готовая система должна будет отводить.

Для этого есть специальная формула: Q=q20*F*Ψ. В этой формуле неизвестные расшифровываются следующим образом:

• Q – это общий объем воды, который потребуется отвести ливневой канализационной системе;
• q20 – интенсивность осадков;
• F – общая площадь поверхностей, с которых будет отводиться вода;
• Ψ – поправочный коэффициент. Он зависит от материала покрытия участка, с которого будет отводиться вода.

Трубы ливневой канализации и дренажа

Поправочный коэффициент будет следующим:

• 0,4 – для покрытия из щебня;
• 0,85 – для бетонированной территории;
• 0,95 – для асфальтированного участка;
• 1 – для крыши.

Таблица СНиП диаметров труб

Приступая к созданию проекта, следует сделать следующее:

• отметить место расположения водосборников в зависимости от типа канализации: точечная или линейная;
• просчитать количество материалов, используемых для ливневки и дренажа;
• указать диаметр сечения дренажных труб и глубину их залегания;
• отметить показатель и направление уклона труб и желобов. Обычно это 1 см на каждый метр;
• прописать размеры траншей и канав, которые потребуется обустроить;
• выделить места расположения ревизионных колодцев;
• указать, где будет расположен дренажный колодец для ливневой канализации;
• отметить место подсоединения дренажной системы к водосборному колодцу.

Схема ливнёвой канализации дома

Прежде, чем приступать к работам по обустройству системы, вам понадобится изучить СНиП.

СНиП

Для обустройства ливневой канализации необходимо внимательно изучить нормы СНиП 2.04.03-85.

Это позволит более точно и правильно определить характеристики будущей системы.

• уклон для труб: он зависит от диаметра. При диаметре трубы 110 мм уклон должен составить 20 мм на каждый метр изделия. При диаметре 150 мм – уклон 8-10 мм и при диаметре 200 мм – 7 мм на метр;
• глубина заложения канализации: для труб диаметром меньше 500 мм глубина залегания должна составить примерно 300 мм, для изделий большего диаметра глубина прокладки увеличивается до 500 мм. При этом, между верхним краем трубы и уровнем земли должно быть расстояние в 700 мм;
• периодичность расположения смотровых колодцев зависит от диаметра труб. Для изделий диаметром 150 мм колодцы должны устанавливаться каждые 35 метров, при диаметре труб до 450 мм – каждые 50 м, если трубы диаметром 600 мм, то колодцы следует располагать на расстоянии 75 м;
• для частных участков определено, что диаметр колодца должен составлять 1 метр.

Схема расположения ливнёвого дренажа

Теперь, когда известно, каким параметрам должен соответствовать ливневый дренаж, можно приступать к его обустройству.

Как сделать ливневую канализацию

Вам предстоит выполнить следующую последовательность работ:

Монтаж ливневой канализации

• вырыть траншеи в количестве и размерах, оговоренных проектом;
• установить дождеприемные воронки в местах слива дождевой воды;
• выровнять траншеи, обустроить на дне песчаную подушку высотой 10 см;
• соединить воронки с трубами, последние уложить на песчаную подушку. Можно предварительно обмотать геотекстилем. Это поможет защитить систему от заиливания и промерзания;
• проверить соответствие уклона труб в сторону дренажного колодца общепринятым стандартам;
• соединить трубы между собой при помощи специальных муфт, сделанных из того же материала;
• подсоединить дренажные трубы к колодцу, прежде установив пескоуловитель, фильтрующий воду от механических примесей;
• засыпать трубы слоем щебня фракцией 16 мм и слоем грунта.

Ливневая канализация своими руками — достойный проект защиты Вашего дома

Так ливневая канализация своими руками будет обустроена очень быстро и просто.

Видео

При покупке участка и дома за городом, необходимо позаботиться о многом. Системы безопасности, контроль возгорания, охрана территории, ее озеленение. В суматохе дел забываются такие вещи, как отвод сточных вод с территории. Скопление талой воды негативно влияет на грунт дома и земельный участок. С этой задачей отлично справляется ливневая канализация. Что это такое и как она влияет на жизнь в своем доме – далее в статье.

Ливневая система водоотведения – главная помощь отведения сточных дождевых и талых вод с участка при эксплуатации на нем жилого дома. Скопление большого количества воды после дождя или остатков талого снега имеет непосредственное влияние на урожай, состояние и разрушение элементов здания. Чтобы избежать разрушения фундамента, трещин и сколов в элементах частного дома, устанавливают ливневую канализацию, которую в народе называют «ливневка». Ливневая канализация состоит из различных труб, сифонов, заглушек и т.д. Эти элементы включены в ее схему, и при установке учитываются в строгом порядке. Для такого типа стока лишней воды с участка есть одна цель – единым потоком избавиться от лишней влаги, направляя его в канализацию.

В частном доме это необходимо учитывать еще при моделировании участка. Создавая модель, можно расположить ливневку так, что она не будет создавать неудобств.

Вся система ливневой канализации состоит из элементов, установку которых лучше доверить профессионалам. Устройство ливневой канализации бывает 3 типов: открытого, закрытого и смешанного. При установке своими руками, необходимо четко соблюдать все правила совмещения элементов и крепления.

Особенности типов ливневки:

1. Открытый тип. Зачастую применяется на частных участках. При помощи специального раствора, создается определённая система каналов в почву. Укрывается специальными решетками. Они являются съемными. Ковка решеток может отлично сочетаться с ландшафтом на участке.
2. Закрытый тип. Применяется на участках с большой площадью. Все элементы устанавливаются в грунт. Вода проходит путь по такой канализации, и при помощи насоса откачивается из нее. Такой вид канализации устанавливают не просто на даче, а по территории всего загородного поселка.
3. Смешанный тип. Сбор воды происходит на поверхности земли, а ее перегонка под землей. Ливнестоки установлены таким образом, что вода самостоятельно переходит по ним.

Монтаж и установка такого вида водостока бывает точечной и линейной. Точечная установка помогает собрать всю воду на крыше. Сток и трубы являются своеобразным проводником воды в этой системе. Дождь и растаявший снег попадают в отверстие дождеприемника и уходят в колодец под определенным уклоном. Вода уходит за территорию участка по трубам, расположенным вокруг или впитывается грунтом. В колодце необходимо наличие определенного управления уровнем воды на случай большого ее скопления. Такой вид канализации может быть и на земле, с установленной на ней решеткой для исключения попадания в нее загрязнений.

При линейном монтаже канализация используется, как продолжение точечного монтажа, или как отдельная система для отвода воды. Устанавливать такую канализацию любят, используя дорожные направления.

Ливневка – это отвод сточных вод: важность схемы

Перед тем, как сделать ливнестоки, необходимо определиться со схемой ее прокладки. Расположение выбирают, исходя из мест с большим скоплением воды. Чаще всего, это места с вертикальными водостоками. Под них необходимо установить прибор для сбора воды конусного вида. Поэтому нулевой точкой в координатах установки отвода воды будет пункт ее скопления.

Перед тем как устанавливать всю эту систему, рисуется схема, вносятся все основные размеры.

Все сборники воды объединяют. Позже их соединяют при помощи желоба с колодцем. Именно так вся вода уходит с крыши. Колодцы выбирают, основываясь на материал, который идет при изготовлении такой конструкции. Самый экономичный вариант из кирпича, а более дорогой – из полимера.

Что учитывается в схеме:

• Параметры труб: длина, ширина, материал;
• Сколько фитингов необходимо для установки;
• Количество сборников воды;
• Количество водоотводных колодцев.

На данный момент полимерные материалы являются лидерами по применению. Рекомендуется устанавливать цельные емкости. А вот колодец из металла придется собирать, и делать эту процедуру неоднократно.

Необходимые элементы и установка ливневой канализации в частном доме

Наружная ливневая канализация в доме является защитником грунта, урожая и здания. При мягком и влажном грунте само здание становится неустойчивым и опасным. Оно может осесть или наклониться, что приведет к большим нагрузкам на стены и может быть опасно для проживающих в нем людей.

Что комплектует ливневую канализацию:

1. Желоб или лоток. Они располагаются на земле или под ней. Монтируются под углом к водостоку. При помощи лотков, вода направляется к стоку и за пределы участка.
2. Дождеприемник. Собирает воду с поверхностей, расположенных над землей – крыш и навесов. Устанавливается под трубами стока воды. Они, как корзины, собирают в себе всю воду, и транспортируют ее в нужное место.
3. Колодцы для осмотра. Такое устройство предназначено для установления степени загрязненности стока.
4. Уловитель мусора. Устанавливается поверх стоков для отвода частиц, забивающих сток.

При монтаже ливнестока, нужно подтвердить наличие водосточных труб и систем отвода воды. Под определенным углом копается траншея. Дно ее утрамбовывается и засыпается подушка. В данном случае не исключено использование дренажа. Котлован копается для установки водосборника, и размещается емкость или резервуар из бетона. На подушку кладутся трубы, соединяются и герметизируются. Система готова к работе.

Уловитель мусора устанавливается на стыках. А на изгибах устанавливают люк для просмотра.

Проверяется работа, и выявляются ошибки установки экспериментальным путем. Все засыпается грунтом и закрывается решетками. Именно в таком порядке и устанавливается система стока воды в частном доме. Крыши должны объединяться единой системой стоков – такой вариант называется елочкой. Если канализация смонтирована правильно, то ее использование будет совсем незаметно для хозяина, а слякоть и лужи исчезнут с участка на радость близким.

Устройство ливневой канализации и технология

Установку ливневки лучше доверить людям с большим опытом подобной работы. Но если уж приходится устанавливать ее самостоятельно, необходимо помнить о технологии процесса. Например, при установке стока необходимо учитывать сторону, на которую делается уклон. Его надо делать в сторону стока воды.

Что необходимо учитывать:

1. Помимо материала, учитывается и его расположение. Например, лучше отказаться от большого количества поворотов и углового размещения.
2. Герметичное соединение позволяет всей системе быть надежной защитой от лишней влаги. При отсутствии герметичности, вода будет просачиваться в грунт или скапливаться в неположенных местах, что приводит к полной бессмысленности водостока.
3. При уклоне, главное правило – не задерживать воду. Необходимо учитывать, что зимой вода быстро замерзает. Большие перепады температуры обеспечивают ее в большом количестве, а мороз ее замораживает. Это в дальнейшем приводит к засорению стока.
4. Перед монтажом учитывается количество всех элементов. Включаются даже элементы защиты от мусора.

Так как работа проходит под постоянным воздействием влаги, то и материал нужно выбирать стойкий к этому элементу – ровный и прочный. Трубы-гофры лучше не использовать – они будут засоряться чаще обычных. Если водопровод длинный, то необходимо установить побольше колодцев для просмотра наличия протечек или засорения. Это необходимо для своевременного ремонта и прочистки.

Система ливневой канализации: уход

Нет необходимости постоянно вызывать специалиста для чистки и ухода за ливневкой. Это можно выполнить самостоятельно. После сильных дождей необходимо прочистить лотки и желоба от песка и грязи. Необходимо постоянно чистить приемники влаги и дождя и соблюдать правила эксплуатации. Если вода начинает скапливаться и кажется, что система не справляется со своей задачей, то ее ремонтируют.

Ремонт и замена неисправности:

• Ливневку вскрывают и осматривают;
• Испорченные элементы меняют на новые;
• Тестируют систему;
• Засыпают грунтом;

Работа выполняется очень быстро, чтобы избежать затопления территории водой, особенно, если в функцию канализации входит очищение воды. Отличной помощью при ремонте станет гидрозатвор, помогающий сбросить уровень воды. Необходимо учитывать долговечность элементов при работе с водой. Любой материал под ее воздействием будет портиться и ржаветь.

Вместо ржавых деталей устанавливаются новые, пластиковые.

Устройство ливневой канализации (видео)

Учитывая полезные свойства такого способа сбора лишней воды с участка, совсем не замечаешь его минусов. При правильной эксплуатации и своевременном уходе, и ремонте, они не будут мешать жить. Вода будет исчезать с участка, будто не появлялась, а надежность стен и фундамента дома будет под контролем. Тем более, при чистке такой канализации можно не переживать за растения на участке – перебора с влагой и гниения не будет, ее расположение можно учитывать на стадии проекта, что позволит сохранить дизайн и ландшафт. Использование этой системы в частном доме навсегда избавит от головной боли по весне и после осенних дождей. Дом будет надежно стоять, а урожай радовать.

Примеры ливневки (фото)

Нет ни одного частного дома, который бы не подвергался воздействию атмосферных осадков. После хорошего дождя остается немало влаги на поверхности. Особенно тяжело тем, у кого грунт имеет в составе глину. Почва постоянно раскисшая, во дворе большое количество луж и грязи. Это не делает участок привлекательным. Чтобы избавится от этой проблемы, придется устраивать ливневую канализацию. Ее можно сделать своими руками еще на этапе строительства загородного дома.

Но если ваш дом уже стоит, не беда, систему ливневой канализации без проблем можно монтировать вокруг дома. Более подробно об этом мы поговорим в статье.

Защита от осадков атмосферы за счет ливневой канализации

Мы живем в такой местности, в которой нет районов с отсутствующими осадками. Мы сталкиваемся с ними круглый год, в виде дождя или снега. Такая повышенная влажность вредит не только зданию, но и вашим растущим культурам. Стоячая вода не придаст им полезных веществ. А если еще на даче присутствует погреб или подвал, то жидкость без проблем может их затопить при сильном ливне. Как выйти из положения?

Вокруг дома нужно сделать ливневую канализацию. Она служит для того, чтобы отводить излишки воды в нужное место или за пределы постройки. Кроме того, если грамотно смонтировать конструкцию, то она не только будет собирать жидкость, но и очищать ее от песка и других примесей. На выходе вода получается чистой и никак не вредит внешней среде.

Составные части конструкции ливневой канализации

Перед тем как приступать к монтажу системы, важно узнать устройство ливневой канализации в частном доме. Только тогда можно сделать все правильно, чтобы система канализации прослужила долго. Все составные части ливневой канализации образуют единую систему. Давайте рассмотрим эти элементы.

Колодец

Это специальный резервуар, в котором будет храниться вся сточная вода. Важно, чтобы он был большой - чем больше, тем лучше. Однако учитывайте количество осадков в своей местности. Если оно небольшое, то достаточно среднего колодца. Также на выбор влияет размер ската крыши и величина участка. Колодец может быть выполнен из бетонных колец или из пластика. Резервуар должен иметь дно. Это сердце ливневой канализации.

Люк над колодцем

Можно выбрать кольцо и отдельный пластиковый, металлический или резиновый люк. Тогда колодец вкапывается так, чтобы крышка размещалась на 15-20 см ниже, чем уровень грунта. Чтобы установить люк нужно будет залить или выложить из кирпича горловину. Но результат будет радовать, так как на газоне вы не увидите никаких отличий. При использовании готовой крышки с люком, грунт насыпается на 4-5 см. Тогда газон будет немного отличаться.

Дренажные каналы (лотки дождеприемника)

Это один из видов дренажного канала. Они выглядят как желоба, защищенные решеткой. Выполняются из пластика, металла, композита или железобетона. Их устанавливают в местах, где количество осадков самое большое, а именно: вдоль дорожек для пешеходов и вдоль скатов кровли. Их устанавливают в том случае, когда, делая отмостку, не заложили трубы для слива. Так вы моете не разрушить отмостку.

Точечные дождеприемники

Это второй вид дренажного канала. Это емкости меньшего размера, устанавливаемые в месте скопления жидкости: под трубами водостока и в местах с низкой точкой. Корпус может быть сделан из бетона или пластика. Использование бетонных конструкций рационально при сооружении глубокой ливневой канализации. Дождеприемники ставят друг на друга до нужной высоты.

Обратите внимание! Уже существуют пластиковые изделия, которые можно настраивать под требуемую высоту.

Ловители песка

Это специальные приборы, предназначенные для фильтрации песка, в них он оседает. Чаще всего используют корпус из пластика, дешево и сердито. Их монтируют на расстоянии на длинных трубопроводных участках. Все тяжелые вкрапления остаются в них, не проходя дальше по системе. Время от времени их требуется чистить.

Защитные решетки

Они не допускают проникновение листьев, веток и другого мусора в дренаж. Чтобы вода не задерживалась, лучше брать средние отверстия. Решетки могут быть чугунные, стальные и из сплавов алюминия. Последний вариант самый выгодный, так как изделия из стали быстро ржавеют, а чугун хрупкий при перепадах температур.

Трубы

Это «вены» ливневой канализации. Именно по ним перемещается вода. Идеальным вариантом считается трубы из полиэтилена наружного использования. Они имеют рыжий цвет. За счет гладких стенок осадки в них не будут скапливаться. Кроме того, их проводящая способность значительно выше, чем у других труб такого же диаметра. Иногда используют чугунные трубы и из асбеста. Диаметр труб зависит от количества осадков. Минимальный показатель - 150 мм. Чем больше, тем лучше. Трубы размещают с уклоном к дождеприемнику в 30 мм на 1 м (3%), а затем в сторону резервуара.

Ревизионный колодец

Важная деталь, позволяющая выполнять очистку и обслуживать трубопровод. Это пластиковый или бетонный колодец небольшого размера, который устанавливают на некоторых участках трубопровода, где разветвляется система.

Вот все составные части ливневой канализации для загородного дома. Благодаря ей ваш участок будет сухим и привлекательным.

Какая бывает ливневая канализация

В зависимости от элементов, ливневая канализация может делиться на несколько видов:

1. Линейная ливневая канализация.
2. Точечная ливневая канализация.
3. Смешанная ливневая канализация.

Как вы уже поняли, речь идет о дождеприемниках. От их выбора зависит и вид системы. Она отличается как устройством, так и предназначением.

Линейная система ливневой канализации

Ее еще называют системой открытого типа. Ее довольно просто изготовить, а в эффективности сомневаться не стоит. Такая система состоит из сети желобов, известных нам материалов. Рекомендуется использовать или композитные или пластиковые желоба. Соотношение цена-качество себя оправдывает. В каналы попадает вода из водосточных труб или дорожки, после чего направляется в колодец или общую канализационную систему. Сверху все накрывается решеткой для защиты от мусора. Кроме того, решетка служит декоративным элементом.

Стыковка отдельных желобов между собой выполняется при помощи герметика, чтобы вода не проникала в соединительные стыки. Если вы хотите сделать свой участок суше и красивее, то это хороший вариант. Система обладает большим охватом, так как можно собирать воду с тротуара, дорожки, других площадок и со слива крыш. На фото вы можете увидеть пример ливневки линейного типа.

Обратите внимание! При монтаже системы нужно сделать уклон каждого желоба, чтобы вода в нем не скапливалась.

Точечная система ливневой канализации

Ее еще называют системой закрытого типа. Свое название она получила за то, что вся система трубопровода находится под землей. Процесс работы следующий: вода, стекая с крыш и других поверхностей, попадает в точечные дождеприемники с решетками, а дальше перемещаются по системе труб в канализацию или колодец. Как выглядит система, вы можете посмотреть на этом фото.

Обратите внимание! Установка подземных коммуникаций дело сложное, поэтому обустраивать систему нужно исключительно на этапе разработки проекта здания. Потом сделать ее будет практически нереально.

Смешанная система ливневой канализации

Этот тип системы используется в целях экономии личных средств и сил. Понятно, что на устройство открытой системы уйдет меньше времени, сил и средств, чем на закрытую ливневку. А смешанная канализация - это что-то среднее. В нее входят элементы и одного и другого вида.

Ливневая канализация в частном доме своими руками

Теперь, когда вы все знаете о системе отвода воды, можно приступать к описанию процесса монтирования. Мы пошагово рассмотрим всю работу.

Дополнительно о том, как можно устроить ливневую канализацию для своего дома, вы можете узнать из этого видео.

Преимущества ливневого отвода воды

1. Система как принимает потоки воды, так и сразу их выводит.
2. Комплектующие материалы системы ливневой канализации стоят относительно недорого.
3. Просто выполнять монтаж системы канализационного стока.
4. Регулярное очищение выполняется быстро и эффективно.
5. Углы и перекрестки в системе практически отсутствуют, поэтому она редко засоряется.
6. Слив жидкости выполняется по самому короткому пути.

Если вам надоело постоянно наступать в лужи и приносить в дом грязь, то устройство ливневого водоотвода решит все ваши проблемы.

Жителям нашей климатической зоны просто необходима ливневая канализация, так как дожди и снега — явления более чем обычные.

Ливневая канализация решает проблемы, которые связаны с тем, что обильное количество воды в весенне-осенний период насыщает землю до такой степени, что почва уже не может впитывать ее, а это негативно отражается на фундаменте строений, а также на растениях.

Преимущества и особенности

Ее необходимость мы уже поняли, а вот что касается видов, то они существуют следующие:

• Открытого типа – воды отводятся с помощью открытых каналов и лотков;
• Закрытого типа – вода через водоприемники попадает в подземные трубы (ПВХ, ПП или ПЭ), откуда направляется в водоем;
• Смешанного типа – ливневка такого типа сочетает в себе открытый и закрытый тип.

Ливневая канализация включает в себя такие составляющие:

• Трубы для ливневой канализации. Ранее специалисты использовали железобетонные или чугунные трубы для ливневой канализации, но им на смену пришли поливинилхлоридные (ПВХ), пропиленовые (ПП) и этиленовые (ПЭ) трубы. При строительстве ливневки в частном доме, мы рекомендуем использовать поливинилхлоридные (далее ПВХ);
• Дождеприемники для ливневой канализации;
• Лотки для ливневой канализации;
• Коллекторы;
• Смотровые железобетонные или современные полиэтиленовые колодцы.

Устройство канализации невозможно без таких компонентов, как заглушки, фильтр-патрон и пескоуловители.

Наличие в сточных водах песка, грязи и другого мусора не новость, поэтому необходимость очистных сооружений возрастает.

Пескоуловители – это фильтрующие элементы, которые очищают воду от песчинок и различной грязи. А заглушки не дают возможность воде течь не в том направлении, которое нужно.

Все перечисленные компоненты являются целостной системой, они также подбираются индивидуально для каждого ландшафта.

Существуют несколько видов канализационных лотков – металлические, композитные, пластиковые и железобетонные.

Железобетонные или бетонные лотки для ливневой канализации имеют особую технологию изготовления, ее суть состоит в том, что такой лоток очень прочный и способен выдерживать сильную нагрузку.

Железобетонные лотки во многом уступают другим видам.

Пластиковый лоток отличается легкостью, такие лотки чаще всего используют те, которые живут в частном доме. Многие дачи также оборудованы именно пластиковыми лотками.

Композитные лотки не уступают по качеству пластиковым, а также они достаточно прочные.

Металлические лотки являются дорогостоящими, но красивыми, так как из металла изготавливают крышки — решетки для ливневой канализации, используя уникальную резьбу по чугуну или стали.

Что такое ливневая канализация, из чего она состоит и какие функции система выполняет — разобрались, теперь переходим к самому главному – ее строительству.

Ливневая канализация своими руками делается довольно таки просто.

Конечно, необходимо для начала сделать расчет ливневой канализации, который в свою очередь должен соответствовать СНиП.

СНиП – это документ, который содержит необходимые справочные таблицы и формулы. Поэтому, начиная установку ливневки, у вас должны быть в наличии СНиП и схема ливневой канализации.

Основное, что необходимо знать, начиная строительство ливневой канализации (некоторые цифры определяют согласно СНиП):

• среднее количество осадков в той местности, где планируется установить ливневую систему стока (в СНиП собраны данные по всему СНГ);
• периодичность осадков;
• характеристика грунта;
• площадь стока;
• наличие уже имеющихся ливневок.

Проектирование ливневой канализации невозможно без определения того, куда будет стекать вода, будь это водоемы, канавы или пластиковый колодец для ливневой канализации.

Устройство ливневой канализации состоит в том, что все сточные воды через трубы ПВХ собираются в один поток и входят в дождеприемник, который в свою очередь соединен с коллектором уже под землей.

Уклон ливневой канализации позволяет водам уйти в направлении водосброса, если уклон сделать не получается, то подумайте об установке насосов.

Если вы сделали основные расчеты и подробную схему проведения системы, то дело остается за малым – непосредственно воплотить задуманное.

Чтобы осуществить проект ливневой канализации, нужно учитывать определенную технологию.

Перед укладкой ПВХ труб и лотков нужно вырыть и утрамбовывать траншею, не забывая об уклоне труб.

Если трубы для ливневой канализации проходят через различные перекрытия, то места прохода целесообразно залить цементом во всю толщину данного перекрытия (если речь идет о частном доме).

У воронок есть специальные отверстия, с помощью которых нужно состыковать их с ливневыми трубами ПВХ. Убедитесь, что в воронке есть сетчатый фильтр (фильтр-патрон).

Он необходим для того, чтобы не засорилась система ливневки.

Монтаж ливневой канализации не может осуществиться без соединительной муфты. Соединяете с коленом трубу, находящуюся ниже поверхности земли, выравнивая ее, обязательно под уклоном.

Однако, перед входом трубы в пескоуловители, уклон необходимо сделать меньше, чтоб скорость воды была минимальной.

Труба ПВХ соединяется с коллектором, на стыке которых устанавливаете специальный фильтр-патрон либо пескоуловители, которые служат для очистки воды, после них она поступает непосредственно в коллектор.

Вверху коллектора делается смотровой колодец, через который будет происходить прочистка ливневой канализации от мусора и другое необходимое обслуживание ливневой канализации.

Таким образом, ливневая канализация своими руками готова, необходимо только сделать проверку на функциональность, затем засыпать землей.

Так называемая проверка или тестирование в частном доме состоит в том, что в дождеприемники медленно заливается несколько литров воды, после чего нужно проследить, чтобы не было ее утечек.

Если вы убедились, что система герметична, то заканчиваем работу засыпанием канав.

Делаем дренаж

В проект создания ливневой системы стока можно включить дренажную систему, таким образом, экономя на выкапывании земли.

Сочетание сооружения ливневки и дренажа:

• Глубина заложения ливневой канализации, в отличие от дренажа — менее глубокая и широкая;
• Уклон при укладке дренажа составляет около 2см/метр согласно СНиП, как и уклон ливневой канализации, а стоки дренажа направляются в любое определенное вами место. В такую систему обязательно устанавливаются фильтр, либо пескоуловители — для защиты от различного мусора;
• Прокладка ливневки происходит на порядок выше дренажа, потому как система дренажа делается раньше.

Уход и обслуживание

Если система правильно эксплуатируется, то тогда она будет работать эффективно. Следите, чтоб колодцы были накрыты люками.

Чтобы канализация не засорялась, используйте решетки для ливневой канализации.

Лотки для ливневой канализации (водоприемники, дождеприемники) бывают разные:

• железобетонные;
• пластиковые;
• чугунные;
• полимербетонные;
• из нержавеющей стали и др.

Наиболее популярны в частном и городском строительстве именно пластиковые лотки. Такая система получается сравнительно легкой, а служит долго.

Дождеприемники из железобетона применяются, как правило, на дорогах или предприятиях, так как они более прочные и выдерживают огромные нагрузки (если сравнивать пластиковые лотки и железобетонные).

Своевременно удаляйте накопившийся мусор, иначе загрязнение может привести к плохим последствиям.

Элементы сооружения открытого типа можно очистить самостоятельно, а вот для очистки закрытого типа целесообразно воспользоваться помощью специалистов в этой области.

Промывка самой ливневой канализации обычно осуществляется такими методами, как гидротермический, химический и термический.

Для эффективной очистки воды устанавливаются очистные сооружения.

Такими очистителями могут быть:

• фильтр-патрон;
• пескоуловители;
• поглотительные блоки;
• разделители;
• отстойники.

Кто живет в частном доме или обитатель дачи, те в основном используют лишь в качестве сооружения для очистки и перекрытия от мусора пескоуловители, а вот большим производственным компаниям не помешает установить фильтр патрон, разделитель, отстойник и прочее.

Рассмотрим наиболее популярные сооружения для перекрытия доступа мусору более подробно.

Фильтровальный патрон используют в очищении вод населенных пунктов. Для владельцев гаража также необходим фильтр — вид сооружения, который будет очищать воду от нефтепродуктов.
