Устройство водосточных желобов. Устройство водосточной системы своими руками. Устройство водостока со скатных крыш

Водосточная система - это защита стен и фундаментов от сливаемой со скатов крыши осадков. С ее помощью вода отводится в ливневую канализацию или в емкости. Конечно, говорить о стопроцентной защите здесь не приходится, но основной объем воды все же удаляется. Поэтому во всех домах сегодня устанавливаются водостоки. Это уже не те простые трубные конструкции из оцинкованной стали, которые не выдерживали и трех сезонов. Сегодня производители предлагают металлические и пластиковые конструкции, который прослужат верой и правдой много лет. Кстати, металлические водостоки для крыш обрабатываются краской методом порошкового нанесения, что является достаточно надежной защитой.

Устройство водостока крыш - это лоточная конструкция, расположенная под карнизом крыши, и трубные вертикальные конструкции, расположенные по углам здания. Хотя если длина карниза достаточно большая, то устанавливаются и промежуточные стояки, расстояние между которыми не меньше 5 м.

Особенности водосточной конструкции крыши

Когда дело доходит до монтажа водостока для скатных крыш своими руками, необходимо отметить, что сам монтажный процесс на самом деле не очень сложный. Главное - точно соблюдать правила установки и крепления всех элементов системы. На что необходимо обратить внимание.

• Лотки устанавливаются и крепятся к специальным кронштейнам, которые в свою очередь могут устанавливаться или на края стропильных ног, или на последний нижний элемент обрешетки, или на лобовую доску (установленную на стену дома).
• Расстояние между кронштейнами 50-60 см.
• Расстояние крайней воронки от угла здания - 25-30 см. Соответственно и трубный стояк будет располагаться именно здесь.
• Так как лоточная конструкция является самотечной, то необходимо выдерживать определенный угол уклона в сторону стояка. Он составляет 2-5%. Если перенести этот показатель в миллиметры, то получаем, что один край относительно другого должен быть расположен ниже на 2-5 мм из расчета на один погонный метр длины конструкции.
• Относительно карниза лотки должны устанавливаться так, чтобы край карниза совпадал с серединой самой системы. Небольшие отклонения допускаются. Очень важно добиться того, чтобы вода, попавшая в лоток, не переливалась и не разбрызгивалась.
• Стояки могут располагаться как вертикально, так и под углом. В принципе, для отвода воды необходим небольшой уклон, так что в этом плане каких-то строгих ограничений нет.
• Стояки крепятся к поверхности стен специальными приспособлениями, которые называются хомуты. Расстояние между ними: 180-200 см. Если длина стояка больше 10 м, то расстояние между хомутами надо сократить до 150 см.
• Обязательно на конце стояка устанавливается сливное колено. Так вот расстояние между отмосткой и краем слива должно быть 25 см.

Теперь, что касается объема сливаемой воды. Понятно, что чем больше объем, тем больше должны быть элементы водосточной системы в плане их диаметра и ширины, а не длины. Есть определенная зависимость двух этих показателей с площадью скатов, по которым перемещается вода.

• Если площадь ската крыш не превышает 50 м², то для лотков можно использовать элемент шириною 100 мм, для труб стояков элемент с диаметром 75-80 мм.
• Увеличение площади до 100 м², требует наличие других размерных показателей: ширина - 150 мм, диаметр - 100 мм.
• И свыше 100 м²: ширина - 200 мм, диаметр - 150 мм.

Расчет количества элементов водостока крыши

Провести расчет своими руками не очень сложно. Ведь все упирается в форму крыши и ее размеры. Понятно, что наружный водосток будет устанавливаться под карнизом, поэтому можно в точности подсчитать количество необходимых лотков. Для этого замеряется длина карниза, которая делится на 3 м длины лоткового элемента. Здесь, неважно, крыша двускатная, односкатная или многоскатная, важен сам карниз, а, точнее, его длина.

Что касается труб, то придется учитывать высоту места их установки, а также приблизительно подсчитать количество стояков, которые будут обеспечивать отвод воды с лотков крыш. С высотой все понятно, здесь проблем возникнуть не должно. Замерить ее своими руками не проблема. Для этого потребуется всего лишь рулетка.

Что касается количества стояков водостока, то тут придется учитывать некоторые позиции, связанные с размерами самой крыши. Но специалисты рекомендуют этот размерный показатель не делать больше 16 м. Просто и лотки, и стояки с большим объемом воды справиться не смогут.

Количество воронок и сливных отводов будет равно количеству стояков. Если наружный водосток устанавливается на односкатную крышу, то заглушек будет одна или две, все зависит от длины карниза. На двускатной крыше их будет четыре. На четырехскатных их вообще не будет, по углам строения придется установить отводы, соединяющие лоточную конструкцию в единую систему отвода воды.

Монтаж водосточной системы крыши своими руками

В первую очередь собирается лоточная конструкция под карнизом крыши. Для этого придется разбить линию установки на участки. В каждом участке процесс производится одинаково.

• Определяется самая верхняя точка, куда устанавливается кронштейн, закрепляемый к несущей конструкции саморезами.
• Рассчитывается уклон, к примеру, на длину 10 м. Нижняя точка будет располагаться на 2-5 см ниже верхней. Поэтому нижнюю точку соединяют с установленным кронштейном леской. Не забываем о необходимом расстоянии от угла здания.
• Устанавливаем своими руками нижний крепежный элемент.
• Теперь монтируются промежуточные кронштейны.
• На них укладываются лотки с небольшим смещением, то есть, все элементы устанавливаются внахлест. Размер нахлеста определяет сам производитель, это обозначается изменением ширины лотков у краев.

Внимание! Будет идеально, если стыковочные соединения двух лотков обработать силиконовым герметиком. Герметичность водостока крыш - одна из важных составляющих качества конечного результата.

Теперь можно своими руками собирать стояки водостока. Этот процесс проводится снизу вверх. Поэтому стоит сначала определиться с углом установки. Если это вертикальные стояки, то проблем их монтаж не вызывает. Просто надо установить отвес на месте крепления воронки, который покажет линию монтажа труб. Если водосток будет монтироваться под уклоном, то необходимо на стене дома нанести наклонную линию, по которой и будет проводиться монтаж водосточной системы.

Теперь можно переходить к установке и креплению хомутов своими руками. Начинаем от поверхности грунта, но не забываем, что внизу будет устанавливаться сливной отвод.Поэтому придется учесть его размеры и расстояние от его края до отмостки. В настоящее время производители предлагают огромное количество конструкций хомутов, так что подобрать под необходимый размер, цвет и форму не очень сложно. Крепление хомутов к стене производится на обычные саморезы. Сделать это при помощи дрели и своими руками не проблема.

Трубы для водостока крыш - это изделия с раструбной системой соединения. Поэтому установка производится широким диаметром вверх. При этом рекомендуется неплотно сажать трубы друг в друга. Небольшой компенсационный зазор должен оставаться. Это на случай линейного расширения изделий, которое случается под действием перепадов температур. Компенсационный зазор - 1-2 см. Есть ли необходимость смазывать соединительные плоскости труб герметиком? В принципе, необязательно, но если даже и смажете, то это увеличит качество герметизации стояка.

Что лучше: металлический водосток для крыши или пластиковый

Этот вопрос сегодня задают многие частные застройщики. Ответить на него можно, только если разобрать достоинства и недостатки двух разновидностей. К примеру, металлическая водосточная система для скатных крыш стоит дороже, чем пластиковая. Резать металлические элементы можно только ножницами или ножовкой по металлу. Пластиковые можно резать и болгаркой.

Водосточные системы из поливинилхлорида гораздо легче и практичней устаревших металлических вариантов. С пластмассовыми комплектами значительно проще работать. Несмотря на общие с прежними разновидностями правила установки, они не требуют соизмеримых по тяжести трудовых усилий.

Правда, выполнить удачный монтаж водостока для крыши своими руками невозможно без учета специфических качеств полимерных изделий. Разберемся, что следует знать и соблюдать самостоятельным установщикам водосточных систем ПВХ.

Водостоки из поливинилхлоридных элементов конструктивно немногим отличаются от металлических предшественников и прототипов. В выпускаемые промышленностью наборы входят аналогичные детали, из которых монтируют горизонтальные и вертикальные ветки систем. Сборка и установка производится в равное количество этапов и в сходной последовательности.

Однако при изготовлении и монтаже водосточных «конструкторов» из ПВХ неукоснительно учитывается специфическое свойство изделий с полимерной основой. Это характерная нестабильность размеров, проявляемая при изменении температурного фона. Пластмассовые детали способны увеличиваться в линейном направлении при нагреве и возвращаться в прежние геометрические границы при охлаждении.

Предназначенный для работы на улице водосток, естественно, будет охлаждаться зимней порой и подвергаться нагреву жарким летом. Вслед за температурными колебаниями будет удлиняться, затем укорачиваться. Мешать линейным подвижкам, свойственным полимерам, сложно, да и не нужно. К ним надо просто приспособиться. Т.е. учитывать при проектировании и сборке системы указанные качества.

Для сооружения водосточных контуров из ПВХ выпускают специальные компенсирующие и соединительные детали. Они позволяют основным элементам системы удлиняться и укорачиваться без деформаций и повреждений обещанное производителем количество циклов. В их устройстве учтена возможность некоторого передвижения с последующим возвращением на прежнее место.

Кроме описанной особенности у полимерной продукции есть еще одно важное качество, которое необходимо учитывать при креплении водостока из ПВХ к крыше. Это склонность к деформации и к провисанию на длинномерных участках, не имеющих под собой опор.

Для того чтобы довольно гибкие пластмассовые водосточные желоба не провисали, шаг установки держателей под них не может превышать 60 см. Иначе горизонтальные участки между кронштейнами станут прогибаться под тяжестью осадков и от собственного веса. В прогибах накопится грязь и станет застаиваться вода, которая в случае заморозков может банально разорвать полимерный желоб.

Этапы сборки и установки водосточной системы

Сооружение водостока из ПВХ элементов выполняется в четкой последовательности. В общих чертах алгоритм по устройству водосточного контура включает следующие виды работ:

• Проектирование. Составление простейшей схемы с подбором оптимального размера системы и расчетом числа основных деталей, необходимых для устройства, и крепежных комплектующих.
• Сборка и установка водоприемной части. В ее числе желоба и воронки, принимающие атмосферные осадки, собирающие их с крыши и направляющие в водосточные стояки.
• Сборка и установка водопроводной части. Т.е. водосточных стояков, направляющих организованный поток на конкретный участок отмостки или в ливневую канализацию.

Устройство водостока производится исключительно в порядке «сверху-вниз». Это значит, что сначала выполняется монтаж водоприемников, затем устройство и подсоединение водосточных стояков. Строгое соблюдение сменяющих друг дружку этапов продиктовано технологическими особенностями системы и техническими характеристиками использованного в ее производстве материала.

Неукоснительные правила проектирования

В разработке проекта для устройства водостока необходимо соблюдать технологические предписания, обеспечивающие нормальную работу контура и беспрепятственный отвод атмосферной воды. Для этого следует заблаговременно разобраться со следующими вопросами, это:

• Оптимальная конфигурация водостока . Двускатные крыши по традиции оборудуют двумя отдельными желобами, оснащают устроенным по периметру непрерывным контуром из водосточных желобов. В сооружении последнего потребуются угловые соединительные детали.
• Количество стояков . Каждые 12 м полимерного водосточного желоба должны быть оборудованы одним стояком. Если длина желоба, обычно ориентируемая на длину карниза, больше 12 м, потребуется два стояка с обычными водоприемными воронками и еще компенсирующая воронка.
• Применение компенсирующих воронок . Они используются в нескольких случаях: а) при сооружении желобов длиной более 12 м, б) при технических препятствиях расширению, например, близко расположенных стенках соседних построек, в) при устройстве замкнутой водосточной системы по периметру крыши.
• Выбор держателей желоба . В монтаже применяются длинные или короткие крюкообразные кронштейны. Длинные крепятся к обрешетке до укладки покрытия, короткие фиксируют на лобовой доске в любое время, в том числе после устройства кровли.
• Соблюдение уклона желобов . В зависимости от марки системы, рекомендованный производителем уклон указывается от 2 до 5 мм, распределенных на 1 погонный м водоприемного желоба. Уклон формируется в сторону водосборной воронки путем установки кронштейнов со смещением по высоте.

Крайне важно еще в процессе проектирования определиться с расположением стояков. Они не должны портить экстерьерную композицию. Оптимальный вариант их установки по углам постройки. Однако вполне возможно размещение в созданной эркером нише или посередине стены, если там удобнее сделать приемную точку ливневой канализации.

Если сброс атмосферной воды планируется на отмостку, то нужно просто постараться удалить стояки от проходящих рядом пешеходных дорожек, вентиляционных отдушин фундамента, входов в подвальные помещения.

У проектировщиков водосточной системы для решение задачи с расположением водосточных стояков будет несколько сложнее. Им вертикальные водосточные ветви необходимо обязательно приурочить к несущей стойке каркаса, но допустимо крепление и к рядовой. По аналогии следует поступить мастерам, монтирующим систему для дома с обшивкой сайдингом.

Рассчитывать необходимое количество деталей для сооружения водосточной системы следует в индивидуальном порядке. В частном строительстве сейчас стремятся уйти от типового проектирования, а заодно и от схожих по конструкции крыш. Однако есть расчетный шаблон, который даст представление о выполнении вычислений.

По предельно простой схеме рассчитывается водосток для двускатной крыши со скатами до 12 м длиной. Предположим, что в нашем случае именно так, тогда потребуются:

1. Желоба. Купить их надо метражом согласно длинам карнизов. Линейному температурному расширению желобов ничто не будет мешать, потому положенных на компенсацию расширения 2,5 мм с каждого края можно не учитывать.
2. Соединители желобов. Если учесть, что длина их по 3 м, то для каждой линии в 12 м потребуется по 3 соединительных элемента.
3. Две воронки. По одной на каждый водосточный желоб.
4. Кронштейны. Количество крюков вычисляют элементарным делением длины карниза на равные отрезки, каждый из которых до 60 см. Перед делением от обоих краев карниза отступают по 5 см.
5. Дополнительные кронштейны. Для расположенной возле угла дома воронки потребуется один дополнительный держатель, для воронки в центре стены – два.
6. Четыре заглушки для желобов. По паре на каждую ветку.
7. По два верхних и нижних колена для сооружения отвода стояков.
8. Два отрезка трубы для соединения колен. Их применяют, если ширина карнизного свеса превышает 25 см. Размеры отрезков определяются по факту на месте работ, там же и производится раскрой. Если карниз крыши меньше 25 см, колени просто присоединяют друг к дружке.
9. Трубы для стояка. Определяются по расстоянию от карниза до земли за вычетом длин водосточного отвода, слива и еще 20 – 40 см – это отступ от земной поверхности.
10. Кронштейны для крепления стояков. Два обязательных: один устанавливается возле нижнего колена, второй возле слива из водосточного стояка. Остальные устанавливаются возле каждого соединения водосточных труб, но не реже чем через 1,5 м.

Элементы водосточной системы для дома с мансардой рассчитываются аналогичным методом. Так же действуют, если водосток устраивают для многоярусных скатных конструкций, но вычисления проводят для каждого ската отдельно.

А вот расчет количества деталей и крепежи для полувальмовой и будет ощутимо сложнее. Потому что для их обустройства понадобятся как минимум четыре угловые детали и два компенсирующих соединителя. Принцип использования компенсирующих воронок и соединителей тот же, что и для линейных отдельных участков. Однако деталями для компенсации подвижек оборудуется каждый замкнутый контур, независимо от длины наибольшего карниза.

На этапе проектирования и расчетов нужно определиться с диаметром будущей системы. Детали для сбора водостоков выпускаются в нескольких типоразмерах, чтобы обеспечить отвод атмосферной воды в требующемся объеме без переливов через край. Точный подбор размера заодно исключит приобретение излишне крупной конструкции, которая будет смотреться громоздко и стоить дороже подходящего по габаритам варианта.

Согласно технологическим рекомендациям стоки с 1 м² кровли должны принимать 1,5 см² поперечного сечения водосточной трубы. Это усредненный условный коэффициент для нашей средней полосы. В южных регионах означенный показатель в 1,5 раза крупнее.

Грамотный подбор типоразмера сборной водосточной конструкции начинают с определения площади кровли, обрабатываемой одной воронкой с подсоединенным к ней стояком. Например, с вычисления площади ската из нашего примера.

Площадь ската надо будет разделить на 1,5, что в итоге позволит нам получить расчетное значение сечения трубы водосточного стояка. Согласно этому значению, как правило, округленному слегка в большую сторону, надо подбирать оптимальный размер водостока.

На практике площадь ската над частным домом редко бывает больше 80 м². Потому с расчетами не слишком утруждаются, а принимают в среднем Ø труб для стояка 100 мм с отклонениями в обе стороны для крыш большей и меньшей площадью.

Сооружение водоприемной части

Разберем процесс сборки и установки водосточной системы ПВХ на конкретном примере. Согласно данным примера монтаж водостока производится после укладки покрытия с использованием длинных металлических кронштейнов для желобов. Т.к. на крышу уложена цементная черепица, то есть возможность банально снять нижний ряд, слегка приподняв уложенные сверху черепичины.

Предположим, что обустраивать будем два отдельных ската двускатной конструкции. Длина ската по карнизу 12 м, ширина фронтонных свесов по 50 см. Воронку расположим так, чтобы подсоединенный к ней стояк проходил в 10 см от угла постройки. Для этого от края карниза отнимем ширину фронтонного свеса 50 см и эти самые 10 см.

Первым делом займемся установкой длинных кронштейнов:

1. Выполним предварительную примерку. Крайний держатель приложим к месту предстоящей установки. Заодно установим непосредственно на скат правило или обычную рейку. Между правилом и загнутой частью крюка должно остаться 2 см.
2. Отмечаем точку сгиба. Кроме вышеописанного условия есть еще одно: край кровельного покрытия должен перекрывать желоб минимум на треть. Как только нашли точку, отвечающую обоим условиям, наносим на ножку кронштейна метку.
3. Находим уклон к водосборной воронке. Если, к примеру, погонный метр карниза должен быть наклонен на 3 мм, умножаем их на 12 м, получаем 36 мм. Это разница высоты сгиба крайних крюков. Если из-за большой ширины фронтонного свеса воронка будет удалена от края почти на метр, то для уклона хватит 33 мм.
4. Чертим линию сгиба. Для этого кронштейны в количестве, требуемом для обустройства одного ската, выкладываем в ряд и вычерчиваем на их ножках наклонную линию. Точка дальнего от воронки крюка должна быть выше на 3,6 см точки держателя желоба рядом с воронкой.
5. Нумеруем крюки, прошедшие разметку.
6. Проводим гибку держателей желоба. В этом деле лучше использовать специальное гибочное устройство для оптимизации точности. За неимением согнуть можно и с помощью тисков, стараясь не повредить антикоррозионную оболочку.
7. Крепим два крайних кронштейна к обрешетке. Крайние держатели должны отступать от края крыши на 15 см.
8. Натягиваем между ними одну или две контрольные лески. Одна в обязательном порядке должна обозначать дно, вторую применяем факультативно для обозначения верхней точки крюков, например.
9. Устанавливаем рядовые крюки согласно расстоянию между ними и линиям, обозначенным леской.

Самый ответственный этап выполнен, теперь надо подготовить желоба и воронку к установке. Для этого снова проводим примерку, но уже той части желоба, к которой будет через воронку крепиться водосточный стояк. Наденем пластиковую воронку на желоб, чтобы найти точное место для сверления отверстия под нее.

Очертим абрис отверстия маркером, не снимая воронку. Затем согласно отметке выбурим в желобе отверстие, применяя подходящую коронку. Сформировать отверстие под воронку можно ножовкой, сделав два встречных запила. Края запилов или пробуренного отверстия надо зачистить наждачной бумагой.

Воронку установим, как положено, на желоб и зафиксируем с помощью ее защелкивающихся бортов. Перед установкой наносим на внутреннюю часть воронки вокруг патрубка клей полоской около 5 мм. Два аналогичные полоски наносятся вокруг отверстия. Если используем компенсирующую воронку, то устанавливаем согласно нанесенным внутри делениям, связанным с атмосферной температурой в день установки.

Монтаж желоба на кронштейны начинаем с отрезка с воронкой. Для сращивания деталей желоба друг с другом используем соединители, на края которых с внутренней стороны, как и на края соединяемых желобов с наружной тоже наносится клей полосками по 5 мм.

Устанавливаем и соединяем все детали желоба на кронштейны, После прикрепляем заглушки, которые имеем полное право установить и до сборки желобов. На внутренние стороны заглушек перед установкой тоже наносится клеевой состав.

Устройство водосточного стояка

Сооружение вертикальной части системы начинается со сборки перехода от горизонтальной части водостока к вертикальному стояку. Для крыш с узкими карнизами до 25 см его собирают путем соединения верхнего и нижнего коленей. Владельцам конструкций с широкими карнизами придется преодолеть более широкий фронт работ.

Примкнем к их рядам, чтобы изучить следующий этап сооружения водостока:

1. К патрубку воронки присоединим верхнее колено, нанеся на него предварительно полоску клея вдоль линии соединения на расстоянии около 1 см.
2. Проводим очередную примерку. Прикладываем нижнее колено к месту установки на стене. Линейкой вымеряем расстояние между коленями. Отмечаем положение нижнего колена.
3. Определяем реальную длину соединительного отрезка, прибавив к расстоянию между коленями высоту патрубка верхнего колена, на который будет надеваться отрезок, и высоту встречного элемента нижнего колена.
4. Раскраиваем по полученным размерам соединительный отрезок. Зачищаем срез.
5. Собираем переход и отмечаем точку верхнего хомута для водосточной трубы. Ей положено быть сразу под нижним коленом. Отмечаем точку крепления и снова отделяем нижнее колено и соединительную трубу от верхнего колена.
6. Устанавливаем хомут, закрепив его так, как положено по техническим правилам фиксировать на стене из конкретного вида стройматериала.
7. Собираем переход, теперь уже фиксируя клеем его составляющие. Наносим клеевой состав полосами по 5 мм на расстоянии около 1 см от краев.
8. Отмечаем точки установки хомутов для водосточного стояка, не забывая о том, что самый нижний должен располагаться над сливом. Трубы полимерного водостока соединяются муфтами, под каждой из которых должен быть установлен хомут.
9. Присоединяем детали стояка, продвигаясь сверху вниз. Соединяем муфтами, оставляя в раструбах по 1 – 1,5 см на свободное линейное расширение труб.
10. Затягиваем хомуты стояка не слишком плотно, у труб должна оставаться возможность слегка передвигаться вверх/вниз.
11. Крепим к нижней трубе слив с помощью клея. Если есть желание слив можно подпилить сверху ножовкой.

Если планируется отвод дождевой воды в ливневую канализацию, слив к стояку присоединять необязательно. Труба в таких случаях может заканчиваться прямо над водосборным канализационным лотком на расстоянии 5 – 10 см от его поверхности.

Для предотвращения засоров системы сверху желоб полностью рекомендовано перекрывать решеткой или хотя бы устанавливать защитные сетки в виде краба на воронки.

Видео о правилах устройства ПВХ водостоков

Наглядная демонстрация работ по сборке и креплению пластикового водостока поможет быстро и правильно выполнить монтаж:

Соблюдая правила сборки и установки водосточной системы из полимерных деталей, можно успешно оборудовать кровлю отличной системой отведения атмосферной воды.

Водосток с крыши – система, обязательная при сооружении зданий. Основная её обязанность – собрать и удалить подальше от фундамента дождевую, талую воду, стекающую со скатов кровли. Обычно водосточную систему начинают собирать в процессе сооружения кровельной конструкции до сборки обрешётки. Хотя нередко случаются ситуации, когда крыша уже покрыта кровельным настилом, а водосток не был собран. Как пример, можно привести замену старой водосточной системы на новую.

Перед тем как перейти к теме статьи, рассмотрим, что собой представляют элементы водостока, из каких материалов их сегодня изготавливают.

Что такое водосток

Состоит системы из двух основных элементов:

1. Желоба (лотки), которые монтируются под свесом карниза.
2. Трубы, которые крепятся к стенам здания в вертикальном положении.

Дополнительно в состав входят:

Материал водосточной системы

Совсем недавно основной сырьевой материал, из которого изготавливали водостоки, был металл, точнее, оцинкованный лист. Ещё раньше водостоки изготавливали из обычного стального листа, который окрашивался. Последний постепенно из оборота вышел. Оцинковка и сегодня используется, потому что материал имеет презентабельный внешний вид, хорошо справляется с природными нагрузками и обладает неплохими техническими характеристиками.

Научно-технический прогресс не стоит на месте, и сегодня на вопрос, из чего сделать водосток, обозначает возможность выбора из нескольких материалов. К чистой оцинковке добавляется оцинкованный металл, покрытый полимерным составом, и чисто пластиковый. Рассмотрим их плюсы и минусы.

Пластиковый

Большой плюс пластика заключается в том, что материал при соприкосновении с водой не подвергается процессам коррозии. Отсюда длительный срок эксплуатации. К другим достоинствам пластиковой водосточной системы относятся:

• возможность эксплуатации практически при любых температурных условиях;
• стопроцентная инертность к ультрафиолету;
• презентабельный внешний вид, обозначенный огромными возможностями в плане цветового оформления;
• лёгкость конструкции.

Единственное, чего боятся пластиковые изделия - ударных нагрузок, под действиями которых они трескаются и приходят в негодность.

О пластиковых кронштейнах. Согнуть их, придать необходимую форму креплению не удастся. В этом плане металлические лучше, их легче подгонять. Поэтому, когда проводится монтаж пластиковых кронштейнов, необходимо точно устанавливать их на лобовую доску с учётом места посадки и высоты свеса кровли . Правда, сегодня производители предлагают регулируемые изделия, у которых можно изменять угол наклона с помощью шарнирного соединения. Неплохой вариант, доказавший, что в категории пластиковых кронштейнов он самый удобный.

Металлические с полимерным покрытием

По своим характеристикам, по сроку службы изделия не уступят пластиковым. Но есть один серьёзный недостаток – сам полимерный слой. Он недостаточно прочный, его легко покарябать или отслоить, приложив небольшое усилие, используя острый инструмент. Поэтому важно в процессе установки водостока на крышу не испортить именно защитное полимерное нанесение.

Нет защитного слоя даже на мизерном участке, получаете дефект, через который до металлического листа начинает проникать вода. Последствие – коррозия металла, снижение срока эксплуатации.

Другие варианты

Необходимо отметить, что на рынке можно встретить эксклюзивные системы стока воды, изготовленные из сплавов меди или алюминия, титана и цинка. Во-первых изделия отмечены долгосрочной эксплуатацией конструкции и повышенной надёжностью. Во-вторых, дизайнерский подход к решению задачи оформления фасада дома. Но эксклюзивные водостоки стоят недешево, поэтому в общей массе потребителей их приобретают редко.

Типы кронштейнов

Этот крепёжный элемент на рынке представлен тремя разновидностями:

Способы установки водостоков

В разделе не будем говорить о том, как правильно установить водостоки. Здесь обозначим ситуации, возникающие при сооружении этой системы. Первая ситуация – монтаж, когда установлены стропила, но не установлена обрешётка.

Это простой, правильный вариант. Кронштейны крепят к стропильным ногам, обычно поверх верхней плоскости, но можно сбоку, снизу, изгибая устройства под требуемый угол. Боковое крепление можно использовать, если толщина стропил не меньше 50 мм, ширина не меньше 150 мм. Нередко установку производят на первый у карниза элемент обрешётки, что тоже считается правильным подходом к сооружению водостока.

Если кровельный материал уже уложен на крышу и закреплён, то способы крепления кронштейнов, следующие :

Правила и этапы монтажа водосточной системы

Перед тем как установить водосток, необходимо все подготовить. Покупается водосточная система. Что в неё входит, было описано выше. Сейчас нужно определиться с количеством каждого элемента.

Количество желобов определяется длиною скатов. Они имеют стандартную длину – 3 м. К примеру, если длина одного ската по карнизу составляет 10 м, то придётся покупать 4 лотка. Последний надо подрезать под требуемый размер.

Количество вертикальных труб зависит от высоты здания, от расстояния слива до грунта и длины скатов . Здесь такие позиции: расстояние от грунта до конца слива – 25 см, расстояние между стояками 12 м. Стандартная длина одной водосточной трубы – 3 м. К примеру, высота стены до свеса кровли – 4 м. Отнимаем от этого размера длину сливного патрубка и 25 см до земли. Получается длина трубного стояка 3,5 м.

Касаемо количества стояков. Максимальное расстояние между ними – 12 м.

1. Длина ската составляет 10 м, можно с одного края установить один стояк и желоба направить в его сторону.
2. Длина ската более 12 м, но не больше 24 м, по краям кровли устанавливаются два стояка, значит, общая их длина 7 м.
3. Длина свеса более 24 м, монтируются три водосточных стояка.

Касаемо остальных элементов водосточной системы.

Размеры элементов водосточной системы

Размерные параметры лотков и труб – важный критерий, который определяет эффективную работу всей конструкции. Потому что кровля и водосток объединены одним фактором – сливающаяся по крыше вода. Чем больше её объем, тем большего сечения должны выбираться элементы . Неправильный подбор приводит к переливу воды через края, а это заливаемые стены и фундамент.

Существуют определённые нормы, в которых используется соотношение площади ската крыши и диаметров труб, лотков. В таблице они показаны.

Здесь необходимо понимать, что подборка размеров элементов системы зависит только от той площади, с которой в них сливается вода. Например, длина ската равна 24 м, значит, по его краям устанавливаются 2 стояка. Общую площадь ската придётся разделить на «2». Именно этот параметр необходимо учитывать при подборе размеров лотка и трубы.

Подготовка инструментов

Перед тем как установить водостоки, необходимо приготовить инструменты. В зависимости от выбора: пластиковый или металлический, зависит комплектация инструментального арсенала.

Итак, потребуется:

• ножовка по металлу;
• ножницы по металлу;
• перфоратор для сверления стен под крепление стояков;
• шуруповёрт
• длинный шнур, рулетка, карандаш;
• уровень, отвес;
• плоскогубцы;
• киянка, молоток;
• стремянка.

Резать металлические водостоки болгаркой запрещено, поэтому в список требуемых инструментов она не вошла. При большой скорости вращения отрезного диска резка металла сопровождается выделением большой температуры. Это приводит к нарушению защитного цинкового слоя . Значит, место реза – участок, который быстро начнёт корродировать. Касаемо пластика, в месте реза болгаркой материал расплавляется, теряя свойства, параметры.

Последовательность монтажа

Все готово, можно переходить к монтажным работам. Водосток – система самотёчная, поэтому важно правильно выставить желоба под определённым углом. Его значение – 3–5 мм на один метр длины жёлобной конструкции. Для понимания обозначим, что один конец лотка длиною 1 м должен быть ниже другого на 3–5 мм. К примеру, длина ската крыши 10 м, один край жёлобной конструкции относительно другого должен быть ниже на 3–5 см.

Исходя из этого, делаются метки по углам ската, где определяются места двух крайних кронштейнов. В лобовую доску вкручиваются саморезы или вбиваются гвозди, между которыми натягивается прочный шнур. Это будет линия установки крюков.

Как правильно сделать, чтобы точно определить места установки двух крайних крюков .

1. Первый верхний устанавливается от нижнего края кровельного материала на расстоянии 4–5 см.
2. Замеряется точное расстояние от вбитого в обозначенную точку гвоздя до края кровельного материала.
3. Полученный размер переносится на другой край ската с прибавлением уклона из расчёта длины свеса.

Опытные мастера не всегда используют для установки шнура гвозди или саморезы. Они сразу крепят кронштейны, избегая проведения лишних операций. Если оба крайних кронштейна прикручены к несущему основанию, можно переходит к монтажу других крюков. Важно проводить установку последних так, чтобы они были сориентированы относительно шнура теми же деталями, что два первых установленных устройства .

Есть ещё один момент, который надо учитывать, устанавливая кронштейны. В результате должно получиться так, чтобы края кровельного материала перекрывали жёлоб максимум на одну треть его ширины. Именно такое расположение может гарантировать точное попадание стекающей воды внутрь лотка без перелива через край.

Итак, кронштейны установлены точно по уровню, можно снимать шнур и переходить к укладке желобов.

Монтаж желобчатой конструкции

В принципе, начинать укладку желобов можно с любой стороны. Рекомендуется начинать с места расположения водосточных труб. В этом месте будет производиться соединения двух систем: горизонтальной и вертикальной. Элемент, соединяющий, их – воронка. Поэтому сначала жёлоб подгоняется под воронку и определяется место, где в лотке будет сделано отверстие.

Оно делается ножовкой по металлу. Надо просто сделать рез под углом с двух сторон с учётом расстояния между резами, равное диаметру трубы. Рекомендуется обработать подрезанные края, чтобы не было неровностей, заусенец .

На крайний жёлоб надевается заглушка. Это можно сделать на уже смонтированной конструкции. Но до монтажа это сделать удобнее. Край желобчатой детали вставляется в паз заглушки, где внутри располагается резиновая манжета, обеспечивающая герметичность стыка. Теперь желоба можно укладывать поочерёдно с нахлёстом краёв каждого стыка. Размер нахлёста 5–10 см. Многие производители пластиковых лотков сегодня предлагают соединительные элементы, представляющие собой желоба длиною 25 см в комплектации с резиновыми манжетами, как у заглушек. Вставив два жёлоба с разных сторон соединительного приспособления, получаете герметичный стык.

Точно такие же конструкции изготавливают и воронки. Используя их, нет надобности резать отверстия в желобах. Последние просто соединяются воронкой между собой. Просто и удобно.

Касаемо крепления желобов к кронштейнам. Здесь разные крепёжные технологии. Чаще используют две разновидности:

• зажимы с перекидыванием элемента через жёлоб, раньше использовали обычную проволоку;
• зажимы, которыми скрепляют края желобов, они гибкие и похожи на крючки.

Монтаж водосточных стояков

Процесс можно обозначить так: стояки строго выставляются по вертикали и крепятся к стене дома хомутами. Первое – устанавливаются хомуты. От центра патрубка воронки надо по стене отвесом спустить вертикальную линию. Лучше отбить её на стеновой поверхности. Оптимально – крепежи этого типа установить в местах соединения двух труб, трубы и слива.

Первый хомут крепится к стене на расстоянии 30–50 см от земли, учитывая расстояние от слива до грунта и размер самого сливного патрубка. Крепление производится саморезами в пластиковые дюбели, поэтому в стене по точкам установки делаются отверстия, куда молотком загоняются последние.

Обратите внимание, что хомут должен располагаться ниже любого стыка на расстоянии приблизительно 10 см.

Сама сборка стояка – это установка труб в хомуты и соединение их между собой посредству герметика или специальных соединительных трубных элементов с резиновыми манжетами (двусторонними муфтами). В первом случае – это раструбное соединение, которое часто используется при сборке системы канализации.

Если стояк расположен далеко от стены, то с воронкой его соединяют двумя отводами (коленами). Поэтому сначала на воронку устанавливают отводы до стены, на которой после этого отбивается вертикальная линия с точным её прохождением через центр сечения нижнего отвода.

Иногда два колена не стыкуются между собой патрубками. Причина – широкий свес кровли. Между ними надо установить отрезок трубы, который вырезается из трубного элемента стояка. Замеряется расстояние между патрубками отводов, и к полученному значению прибавляется 3–4 см с каждой стороны. Припуски являются стыковочными краями для вхождения в отводы. Важно – надо правильно соединить оба отвода через вырезанную трубу между собой . Сначала надевается трубный отрезок на верхний отвод, то есть, патрубок колена должен оказаться внутри его. Затем на второй свободный конец трубного отрезка надевается патрубок второго колена. Первый должен оказаться внутри второго. Оба стыка обрабатываются герметиком.

Видео-инструкции по установке своими руками

Заключение

Итак, нами была разобрана тема, как правильно установить водосточную систему. Были разобраны материалы для изготовления, элементы и технология сборки. При кажущейся простоте монтажного процесса, это непростое мероприятие. Оно требует внимательности и аккуратности. Главное – точно провести разметку расположения желобов. Потому что сделать водосток, то есть его собрать, проще, если грамотно выполнены расчёты и разметки.

Системы сбора дождевой воды со скатов кровли и ее отвода в ливневую канализацию или, по крайней мере, подальше от фундамента дома, является обязательной к обустройству, поэтому ее необходимо включить в разрабатываемый проект будущего строительства. Чаще всего монтажом водостоков занимаются на этапе создания обрешетки под дальнейший настил кровли. Однако, существуют конструкции крыши, которые предполагают крепление водосточных систем уже после кровельных работ. Кроме этого, случаются и другие ситуации, например, необходимость замены обветшавших желобов и труб с соответствующими креплениями.

Как установить водостоки, если крыша уже покрыта

Итак, решаем проблему – как установить водостоки, если крыша уже покрыта. А решение облегчается тем, что производители водосточных систем, предусмотрев разные случаи, при которых приходится монтировать общую конструкцию, изготавливают их в разных вариантах. О них и будет рассказано ниже.

Разновидности современных водосточных систем по материалу изготовления

Еще не столь давно самым популярным и, пожалуй, единственно доступным материалом для изготовления водосточных систем была оцинкованная сталь, из которой их, прочем, производят и сегодня. Но они постепенно вытесняются металлическими конструкциями, имеющие полимерное покрытие, или же полностью изготовленными из пластиков. Такие системы обладают более респектабельным внешним видом и длительным сроком службы, значительно превышающий долговечность обычных оцинкованных вариантов. Благодаря этим качествам водостоки «нового поколения» достаточно быстро стали очень востребованы покупателями.

Так как у потребителей достаточно часто возникает вопрос о том, какой вариант лучше - обычный оцинкованный, металлический, имеющий полимерное покрытие или же полностью пластиковый, стоит несколько слов об их сравнительных характеристиках. Следует сразу отметить, что у каждого из материалов, из которых производятся водостоки, есть свои достоинства и недостатки.

• Пластиковую водосточную систему можно назвать самым оптимальным вариантом, так как материал, используемый для ее изготовления, не боится перепадов температуры, устойчив к зимним морозам и летнему зною. Кроме того, пластик не подвержен коррозийным процессам, инертен к ультрафиолету и другим внешним негативным воздействиям .

Пластиковые кронштейны для желобов имеют широкую крепежную поверхность, поэтому плотно прилегают к ветровой доске и надежно на ней удерживаются. Однако, пластик невозможно согнуть, придав ему желаемую конфигурацию, как металлические кронштейны. Поэтому все детали конструкции нужно точно подгонять под конкретную ширину лобовой доски и свеса.

Стоимость пластиковой водосточной системы превышает цены на конструкции из других материалов – это можно назвать самым существенным их недостатков.

• с полимерным покрытием стоят несколько дешевле пластика и обладают достаточно длительным сроком эксплуатации. Системы хорошо выдерживают внешние природные воздействия, внешне смотрятся весьма элегантно, практически не уступая по этому параметру полимерным.

Однако, стальные детали с полимерным защитным покрытием не особо устойчивы к механическим процарапывающим воздействиям. Ну а повреждение полимерного покрытия ведет к возникновению коррозионных процессов, а значит, снижается длительность функционирования конструкции. Повредить же покрытие достаточно легко даже при проведении монтажных работ. Нужна повышенная аккуратность при сборке и работе с крепежными деталями.

• Водостоки из оцинкованного стального листа относятся к самым недорогим вариантам. Внешний их вид – недостаточно эстетичный. Служить они могут довольно долго, но при глубоких царапинах коррозия также способна быстро сделать с вое недоброе дело.

Достоинством металлических систем можно назвать то, что некоторые их детали намного легче можно подогнать под определенные конфигурации, например, несколько подогнув кронштейны в нужных местах, что с пластиком сделать не получится.

Можно вскользь вспомнить и о менее популярных материалах, из которых делают водостоки для зданий с определенным дизайнерским решением - это может быть медь и сплав титана и цинка. Надежность , долговечность и внешность у таких систем – выше всяких похвал, но зато и цена явно «кусается». Если выбираются такие системы, то для них также можно подобрать кронштейны, которые могут быть закреплены на карниз уже покрытой кровлей крыши.

В принципе, к водоотводным системам, изготовленным из любого материала, можно подобрать поддерживающие кронштейны разных конструкций, так как они продаются не только в комплекте с основными деталями, но и отдельно. Главное, чтобы держатели подходили по форме и размеру к желобу.

Узнайте, как произвести , изучив инструкцию, в специальной статье на нашем портале.

Когда приходится устанавливать водостоки уже после покрытия крыши?

Теперь нужно несколько уточнить моменты, когда же обстоятельства могут вынудить заниматься монтажом водосточной системы уже после того, как кровельный материал настелен на скаты крыши. Так, существует несколько причин такого монтажа:

• Сам этот процесс, именно в такой последовательности, предусмотрен проектом строительства. Например, если вентиляция кровельной системы будет осуществляться через перфорированные детали софитов, устанавливаемых под свесом крыши. Многие специалисты считают этот способ вентиляции более эффективным, поэтому и планируют закрепление водоотводного желоба на лобовой (ветровой) доске.
• Вынужденное закрепление водостоков по карнизу покрытой крыши происходит в том случае, если дом приобретен в не достроенном виде , а бывший хозяин не предусмотрел их установку заранее.
• Очень распространенная причина, когда старая система водоотвода полностью устарела и выработала свой ресурс - желоба стали протекать, а металлические держатели проржавели и не выполняют свою функцию должным образом.

• Если в стропильной системе использовалась для , которая согласно технологии должна выходить на карнизный свес. Поэтому в таком варианте отпадает возможность закрепить кронштейны под укладку желобов к обрешетке и их нужно крепить к ветровой доске.

Как водосточные системы устанавливаются вдоль карнизных свесов

Типы кронштейнов для крепления желобов

Кронштейны могут быть изготовлены из металла или пластика и различаться конструкцией. Выбор нужной модели будет зависеть от места и способа закрепления водосточной системы.

Кронштейны могут быть длинными, короткими и универсальными:

• Длинные крюки чаще всего используются для закрепления под кровельное покрытие до его настила. Эти элементы фиксируют к стропилам, обычно еще до монтажаразряженной или сплошной обрешетки .
• Короткие кронштейны могут быть применены для установки водосточной системы на лобовой доске или же на стене здания. Этот вид крюков монтируют как до укладки кровельного покрытия на стропильную систему, так и после того, как кровля будет обустроена. Кроме лобовой доски или стены, иногда этот тип кронштейнов закрепляют на торцевую поверхность стропильных ног или кобылок. Однако, в этом случае надежность установки будет значительно ниже, так как крепежные саморезы или гвозди будут входить в древесину параллельно волокнам.
• Универсальный вариант кронштейнов - это сборно-разборная конструкция, которую можно применять для монтажа водосточных систем как до настила кровельного материала, так и после проведения этого процесса. Возможность регулировки длины позволяет применять их и как длинные, и как короткие.

Способы закрепления водостоков

Для начала нужно разобраться в вариантах способов монтажа водосточных систем, при настеленном кровельном покрытии. Это даст возможность определиться, какой из них применим в каждом конкретном случае.

Итак, существует четыре способа закрепления кронштейнов на элементах стропильной системы:

• На стропильные ноги, как на торцевую, так и на верхнюю или боковую их стороны.
• На ветровую (лобовую) доску.
• Под кровлю, на нижнюю доску обрешетки или на фанеру (осп) сплошной обрешетки .
• На край кровельного покрытия.

Первый способ – к стропилам или обрешетке

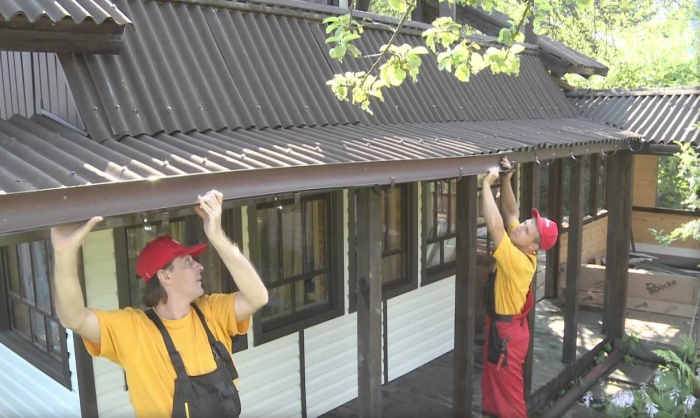

Если кронштейны закрепляются до монтажа кровельного материала, то их фиксируют чаще всего на стропилах или же на нижней доске обрешетки . В этом случае используются поддерживающие крюки с длинными ножками, которые при необходимости правильного расположения желоба , могут быть согнуты или же их оставляют в прямом виде. Кроме них, для монтажа водосточных систем в этом случае иногда применяются и универсальные кронштейны.

Крепление крюков к доскам (листам) обрешетки

Если кровельное покрытие уже уложено, например, в том случае, если старую водосточную систему нужно заменить, и планируется зафиксировать кронштейны подобным образом, то нижний ряд кровельного материала придется снять. Правда, это бывает не всегда просто.

Для этого необходимо будет открутить крепежные детали не только первого, но и второго ряда покрытия. Жесткий кровельный материал необходимо демонтировать аккуратно. Особенно это важно в том случае, если покрытие не новое, а эксплуатировалось уже несколько лет, иначе листы можно легко повредить, что приведет к лишним расходам. Да и не всякий материал поддастся демонтажу без нарушения целостности или без деформации, особенно если он закреплен гвоздями. Так, весьма вероятны проблемы, например, с обычным шифером или ондулином .

В той ситуации, когда на крыше обустроена , настеленная на фанерную основу, можно постараться аккуратно приподнять только нижний, идущий вдоль карниза край кровельного материала. Затем, выставить кронштейны на сплошную обрешетку и закрепить саморезами, вкрутив их в стропильные ноги через фанерное покрытие. Следующим шагом битумная черепица или рубероид возвращается в первоначальное положение и фиксируется к поверхности с помощью битумной мастики.

Видео: Установка водосточной системы с краевым демонтажем черепичного кровельного покрытия

Чтобы не демонтировать кровельное покрытие, можно попробовать воспользоваться еще одним вариантом установки кронштейнов на стропилах. Он заключается в закрепление крюков на боковую их бруса. Для этого приобретаются или изготавливаются кронштейны с гнутой, развернутой в горизонтальную плоскость монтажной площадкой – пример показан ни рисунке выше.

Следует помнить, что такой монтаж возможен только в том случае, если стропильные ноги имеют достаточно большой размер в сечении, например, 120×50 или 150×50 мм. Кроме этого, необходимо учесть, что крюки должны быть закреплены так, чтобы кровельное покрытие нависало над сточным желобом , перекрывая ½ или ⅓ его ширины, иначе при сильном дожде может произойти перелив воды.

Поэтому, если выбран вариант фиксации кронштейнов с боковой стороны стропила, то сначала нужно произвести примерку, которая и покажет, возможен ли такой способ монтажа.

Второй способ – крепление кронштейнов на лобовую доску

Проще всего установить кронштейны на ветровой (лобовой) доске, причем это можно выполнить, использовав различные крепления.

Лобовая доска закрепляется на торцевых сторонах стропильных ног, и в различных конструкциях может быть широкой или узкой. От этого параметра будет зависеть выбор типа кронштейна.

Для монтажа водоотводной системы на лобовую доску подходят:

• Длинные кронштейны, в том случае, если лобовая доска имеет достаточно большую ширину. Такие держатели изготавливаются из металла и имеют ножку такой же ширины, что и крюк. На ножке расположена и монтажная площадка с отверстиями, через которые кронштейны крепятся к лобовой доске.

• Короткие кронштейны предназначены для крепления их на лобовую доску, стену здания, а также на торцевую сторону стропил. Как уже говорилось, последний вариант нежелателен, надежность фиксации будет сомнительна из-за расположения крепежа параллельно волокнам древесины.

Пластиковые короткие крюки чаще всего имеют широкое основание в области монтажной площадки, поэтому они будут прочно удерживать желоба водостока.

Кроме обычных кронштейнов, в продаже можно найти их регулируемые варианты. Их удобство состоит в том, что они имеют специальное устройство, позволяющее задавать уклон расположения крюка относительно основания, к которому они крепятся. Иногда без этой функции не обойтись, например, при обустройстве водосточной системы на наклонно закрепленную ветровую доску или на венце бревенчатого сруба.

Еще один вариант крепления водостоков к лобовой доске с помощью коротких крюков представляет собой целую систему, состоящую из металлического направляющего профиля и специальных кронштейнов-держателей. Сначала на ветровой доске закрепляется направляющая, которой сразу придаётся необходимый уклон. Затем с боковой стороны профиля надеваются кронштейны и продвигаются по направляющей, с расстановкой на необходимом расстоянии. Фиксировать подобные кронштейны не нужно, так как они плотно устанавливаются в профиле - в этом и состоит одно из преимуществ данной крепежной системы. Кроме того, монтируя ее , не придется вымерять месторасположение каждого крюка по его высоте – потребуется только выставить профиль с нужным уклоном по уровню и надежно его зафиксировать через специально предусмотренные в нем отверстия.

Однако, такая система может быть установлена, если свес кровли имеет подходящую ширину.

При монтаже отдельных кронштейнов, сначала на ветровой доске отбивается горизонтальная линия с уклоном в три - пять миллиметров на каждый погонный метр желоба в сторону сливной воронки. Затем от торцевого края лобовой доски нужно отступить от 50 до 100 мм - это будет местом установки первого кронштейна.

Далее, вся линия размечается так, чтобы между крюками было расстояние не более 600 мм, (системы некоторых производителей допускают и больший шаг – это оговаривается в инструкции по монтажу). В области установки воронки слива, держатели закрепляются на расстоянии не более 50 мм от нее .

После проведения такой разметки можно переходить к закреплению кронштейнов на лобовой доске.

Третий способ – крепление кронштейнов непосредственно к краю кровельного покрытия

Этот способ применим для установки системы водостока вдоль карниза крыши, покрытой практически любым жестким кровельным материалом . Крепление крюков-держателей осуществляется с помощью специальных зажимов (струбцин), которые фиксируют кронштейны по краю кровли.

Существуют разные типы зажимов, для закрепления некоторых из них необходимо будет аккуратно просверлить сквозные отверстия в кровельном материале, отступив от его края не менее 50 мм. Другие имеют конструкцию, не требующую сверления кровли, так как они зажимаются по её краю. Этот вариант фиксируется винтом, который, по аналогии со струбциной, зажимает край кровли.

Если фиксация кронштейнов будет производиться к волновому покрытию, то это нужно делать ровно в нижней или верхней точке волны. Под металлические крепежные лапки зажима рекомендуется подложить резиновые прокладки как с верхней, так и с нижней стороны кровельного материала, так нагрузка на него станет немного ниже, а сжатие – мягче.

Для подобного способа установки водостока подойдут как металлические, так и пластиковые кронштейны. Обычные металлические длинные крюки можно переделать и самостоятельно, согнув их нужным образом, просверлив в них отверстия и нарезав резьбу. Пластиковые нужно приобретать в готовом виде.

Так как в этом варианте вся нагрузка от водосточной системы будет приходиться на край кровельного покрытия, необходимо, по возможности , выбирать комплект, обладающий небольшой массой.

Четвертый способ – с дополнительным длинным кронштейном

В этом варианте для крепления коротких держателей для водосточных желобов применяется дополнительный металлический Г-образный кронштейн. Длинная его часть закрепляется на боковой стороне стропильной ноги, а на короткой изогнутой полке имеется монтажная площадка для фиксации короткого пластикового держателя.

Этот способ крепления иногда становится единственной возможностью зафиксировать кронштейны при ранее уложенном кровельном покрытии, не повредив его поверхность. Например, если кровельный материал на свесе выступает на 120÷150 мм за линию торцов стропильных ног, а зафиксировать кронштейны на край крыши нет желания или покрытие не предоставляет такой возможности.

Существуют и другие способы установить водосточную систему при ранее покрытой крыше:

• Так, если необходимо обустроить водоотвод на , имеющей уже покрытые скаты, кронштейны можно закрепить прямо на поверхности стены, тщательно произведя замеры и разметку.
• Крюки иногда крепятся на надежно установленном софите, если он имеет подходящую ширину. В этом случае, кронштейны-крюки фиксируются на прикрученные к поверхности софита металлические Г-образные профили, по аналогии с показанной выше картинкой.
• Если нет лобовой доски, или софит слишком узок, то выбирается вариант забивки в стену специальных металлических штырей, они могут быть прямыми или Г-образными . Конец штыря, вбиваемый в стену, должен иметь острый конец. Если же стена бетонная или кирпичная, то в ней сначала сверлится отверстие соответствующего диаметра, в которое вмуровывается штырь. Для этого отверстие заполняется бетонным раствором, после чего в него вбивается штырь. В этом случае прежде чем приступать к монтажу водосточных желобов необходимо дождаться полного застывания раствора.

Если планируется желоб укладывать на штыри, забитые в стену, то их установку тоже нужно разметить так, чтобы был обеспечен требуемый уклон в сторону воронки водосточной трубы.

• Подтягивающее подвесное крепление не столь популярно по сравнению с описанными выше вариантами, но иногда без такой конструкции не обойтись. На данном кронштейне предусмотрены специальные загибы, один из которых подцепляет переднюю сторону желоба , а второй надевается на задний край его стенки. Кроме того, на держателе находится втулка с внутренней резьбой, через нее , а также верхнюю часть стенки желоба , в стену или лобовую доску вкручивается крепежный элемент.

Этот тип креплений может быть использован для фиксации водостока как на лобовой доске, так и на торцах стропильных ног.

Если выбраны такие крепления, то желоб обязательно нужно закрыть сверху защитной сеткой, которая не допустит попадания в него крупного мусора. Иначе опавшие листья могут задерживаться на перемычках, собирая пыль и грязь, стекающую с водой с крыши , и со временем в желобе образуется пробка. Чтобы не допустить перелива воды из-за скопившейся грязи, и нужна защитная сетка.

Можно, кстати, заметить, что подобный элемент системы не будет лишним в любом водостоке.

Параметры желобов и угол уклона их установки

Выбрав тип кронштейнов и способ закрепления водосточной системы, прежде чем отправляться за ней в магазин, нужно определиться с размером желоба . Он должен соответствовать уклону и параметрам ската крыши, иначе вода при сильном дожде будет переливаться через его край.

Кроме этого, нужно определиться с сечением труб, в которые будут поступать ливневые стоки из желоба , так как если приобрести трубу недостаточно большого диаметра, она может не справиться с потоками, и вода пойдет через край желобов – на стены и под фундамент.

Чтобы определиться с диаметром, нужно заранее решить, сколько водоотводных труб будет установлено на одном скате крыши. На этот счет существуют определённые нормативы. Так, если длина карниза ската имеет размер до 12 метров, то достаточно будет установить одну воронку со сливной вертикальной трубой. При более длинных карнизах, от 12 до 24 метров, придется монтировать две трубы - по углам строения.

Итак, чтобы определиться с размерами элементов водосточной системы, необходимо определить площадь водосбора. Для этого нужно измерить расстояние от угла карниза до середины фронтонной стороны дома - этот параметр обозначен на выше представленной схеме буквой Y, а также длину карнизной линии - X, а затем найти их произведение, которое и определит площадь водосбора одного ската крыши.

Как можно видеть на чертеже, желоб размером до 12 метров имеет уклон в одну сторону, в нижней части которого и монтируется водосточная труба.

Если же длина ската больше 12 метров, то необходимо найти середину карниза и от нее два желоба , имеющие уклон в сторону углов строения, где и устанавливаются водостоки.

Уклон водосточного желоба должен составлять 3÷5 мм на каждый погонный метр длины желоба .

Теперь стоит разобраться с тем, какие размеры желоба и трубы водостока необходимо выбрать, учитывая вычисленную площадь водосбора.

Если известна площадь водосбора, то для определения размеров элементов водосточной системы можно воспользоваться и следующей таблицей, в которой указаны необходимые основные параметры и приведены другие варианты расположения водосточной системы с одной трубой слива.

Расположение трубы водостока	Размеры основных элементов системы водостока
	Желоб -75 мм, труба водостока 63 мм	Желоб -100 мм, труба водостока 90 мм	Желоб -125 мм, труба водостока 110 мм	Желоб -125 мм, труба водостока 90 мм	Желоб -125 мм, труба водостока 63 мм	Желоб -150 мм, труба водостока 110 мм
	Величина площади водосбора, м²
	95	148	240	205	165	370
	48	74	120	100	82	180
	42	50	95	80	65	145

Другие элементы водосточной системы

Теперь, разобравшись с принципами и способами установки водоотводной системы, и с тем, как правильно рассчитать размеры желоба и трубы, стоит рассмотреть функции остальных элементов конструкции.

Итак, кроме водосточных труб, желобов и кронштейнов-держателей для них, водосточная система состоит из следующих деталей, каждая из которых играет свою важную роль в конструкции:

• Пластиковый фиксатор с прокладкой из резины или полимера, служащий для герметизации стыков отдельных желобов. Обычно эти детали будут необходимы в двухтрубных водосточных системах или же если труба планируется к размещению посередине длины стены, а желоба устанавливаются под наклоном к ней с обеих сторон.
• Угловой элемент используется в системах, где труба располагается не на углу строения, а на его фасадной стороне, то есть желоб поворачивает за угол дома.
• Заглушка - это полукруглая или квадратная крышка, в зависимости от формы желоба , устанавливаемая с двух его сторон на торцы.
• Сливная или выпускная воронка, стыкуется со сливным желобом с одной или двух сторон, в зависимости от выбранной схемы монтажа. Нижняя часть воронки герметично соединяется с вертикальной водосточной трубой.
• Колено - это деталь предназначена для создания изгибов на водосточной трубе. Если стена ровная, то колено может быть установлено для отдаления трубы от ее поверхности и в нижней части для отвода воды подальше от цоколя дома. Если же желоб и водосточная труба расположены по краю свеса, имеющего достаточно большую ширину, благодаря которой он находится далеко от стены, а нижняя часть трубы вертикально входит в , то колена вообще могут не использоваться.
• Кронштейны для закрепления водосточной трубы на стене. Эти элементы изготавливаются в виде стальных хомутов, в которых и фиксируется труба.
• Крепежные детали - это могут быть саморезы или дюбель-гвозди. Они подбираются в зависимости от материала поверхности, на которую будут крепиться держатели желоба и водосточной трубы.

• Кронштейны-держатели для водосточных желобов устанавливаются на расстоянии в 500÷800 мм друг от друга. Поэтому нужно измерить длину карниза и выбрать оптимальный шаг установки.
• Кронштейны-хомуты для удержания водосточных труб фиксируются на или в стену с шагом 1200÷1500 мм.
• Количество сливных воронок рассчитывается с учетом выбранной схемы. Их на каждом скате может быть установлено две или одна.
• Саморезы - это расходные детали, и их нужно приобретать с запасом, учитывая то, что на каждый кронштейн необходимо запланировать не менее двух штук. У хорошего хозяина излишек всегда найдет применение.

• Для каждого из стыков отдельных частей желоба нужно предусмотреть специальные резиновые соединители и кровельный герметик. Его также используют для герметизации торцевых заглушек.

Монтаж водосточной системы

Инструменты, необходимые для работы

Несколько слов нужно сказать об инструментах, которые потребуются для проведения монтажа водостока. Необходимо правильно понимать, что комплект инструментов может разниться в зависимости от того, из какого материала изготовлена водосточная конструкция - из металла или пластика. Итак, для работы понадобятся:

• Ножовка по металлу или дереву. Последняя, в принципе, подойдет и для резки пластика, но край получится не очень аккуратным и его придется зачищать.
• Ножницы для резки листового металла.
• Молоток и (или) – для крепления деталей конструкции
• Перфоратор для просверливания отверстий в кирпичной или бетонной стене под установку кронштейнов-хомутов для водосточной трубы (если выбран такой способ монтажа).
• Плоскогубцы будут необходимы для металлических конструкций.
• Резиновый молоток (киянка) потребуется при установке заглушек.
• Строительный уровень, металлический уголок, рулетка и карандаш, длинный шнур – для проведения разметочных операций.
• Надежная лестница-стремянка или строительные леса – для удобства работы и обеспечения ее безопасности.

В этом же разделе нужно сразу уточнить, почему рекомендовано резать элементы водосточных систем с помощью ножовки или ножниц по металлу, а ни в коем случае не «болгаркой» (шлифмашинкой ). От этого обстоятельства напрямую зависит долговечность водосточных систем, причем как металлических, так и пластиковых.

При выполнении реза «болгаркой» металл или же пластик сильно нагревается . Это приводит к выгоранию антикоррозийного слоя в области реза у металла и плавлению пластика, что снижает устойчивость материала к внешним воздействиям. Например, полимерный защитный слой, нанесенный на металлическую трубу или желоб , может начать отслаиваться на расстоянии даже до 50 мм вокруг реза, что сделает металл практически беззащитным перед воздействием влаги.

Именно поэтому лучше всего прислушиваться к рекомендациям мастеров и резать детали водостоков только теми инструментами, которые указаны выше.

Считаем, что все необходимое для установки водоотводной системы уже подготовлено. Можно переходить к рассмотрению монтажных работ.

Последовательность проведения монтажных работ - пошагово

Итак, если кровельный пирог уже смонтирован, самым распространенным вариантом закрепления водостока является фиксация коротких держателей на ветровой доске. Причем , нужно отметить, что многие кровельщики считают короткий вариант крюков более надежным , чем длинные кронштейны. Кроме того, они имеют еще несколько преимуществ:

• Короткие держатели не придется выгибать, так как они уже готовы к монтажу.
• При необходимости ремонта водостока, этот тип кронштейна легче снять, так как не придется прибегать к демонтажу части кровельного покрытия. Поэтому работу можно произвести самостоятельно, не вызывая мастеров.
• Стоимость коротких держателей несколько ниже, чем цена на длинные кронштейны.

Любые монтажные работы, в том числе и установка водосточной системы, начинается с разметки поверхности, где должны быть зафиксированы кронштейны для желобов. Чтобы ее было произвести легче, рекомендовано, предварительно составить схему обустройства водостока. В данном случае будет рассмотрена система с одной воронкой и водосточной трубой.

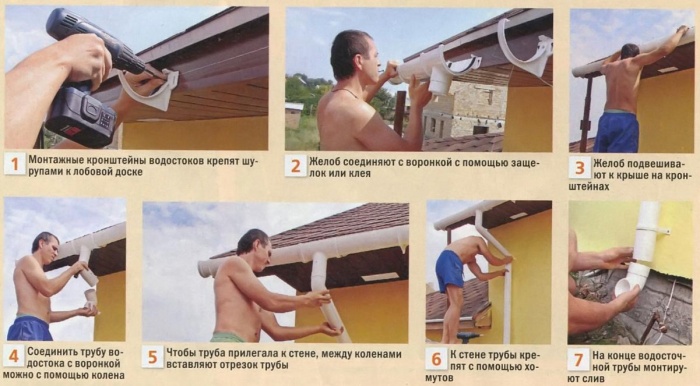

Иллюстрация	Краткое описание выполняемой операции
	Разметку начинают с определения точки установки первого кронштейна, который будет зафиксирован в верхней части уклона. Она должна быть расположена на расстоянии 50÷100 мм от края ветровой доски. Далее, в эту точку вбивается гвоздь, так, чтобы к нему можно было привязать шнур. После этого с помощью рулетки нужно измерить расстояние от верхнего края лобовой доски до вбитого гвоздя. Такое же расстояние определяется и отмечается с другой стороны ветровой доски, там, где планируется установка водосточной трубы. С помощью шнура нужно отбить идеально горизонтальную линию по всей лобовой доске. Чтобы упростить задачу, можно взять колерованный малярный шнур. Привязанный к гвоздю шнур растягивается по длине ветровой доски до отметки, сделанной на противоположной ее стороне.
	Далее, ориентируясь на проведённую горизонталь, нужно отбить линию уклона, используя тот же окрашенный шнур. Для того чтобы определить конкретное значение уклона, который должен составлять 4÷5 мм на погонный метр карниза, нужно определить его точную длину ската. Например, она составляет семь метров. Значит, в конце лобовой доски наклонная линия опустится от горизонтали на 28÷35 мм. В конечной точке линии от горизонтали отмеряется найденная величина, к ней прижимается второй конец шнура, и отбивается наклонная линия. Разметку можно произвести несколько иначе. Найдя нужную точку, в ней сразу же закрепляется кронштейн, а уже к нему привязывается шнур. Остальные действия проводятся так же, как и в первом варианте разметки. Следующим шагом на ровной горизонтальной линии производится разметка расположения кронштейнов, а с нее делается проекция на наклонную линию. Шаг установки держателей выбирается произвольно, но он не должен превышать 600 мм (если иное не оговаривается производителем).
	Следующим шагом по двум крайним точкам разметки фиксируются два кронштейна, между которыми натягивается шнур, который поможет закрепить промежуточные держатели ровно по намеченной линии. Так, перекрестье проекции с горизонтальной линии на наклонную, а также растянутый шнур укажут точную точку крепления фиксации крюков.
	Далее, фиксируются промежуточные кронштейны. Для каждого из них нужно подготовить по два - три самореза. Их количество может быть и больше – рекомендуется использовать все отверстия, предусмотренные производителем для закрепления кронштейна. Промежуточные кронштейны устанавливаются и прикручиваются так, чтобы они соприкасались со шнуром теми же частями, что и крайние держатели.
	После того как держатели будут прикручены к ветровой доске, шнур нужно снять и еще раз проверить правильность установки крюков. Край кровли должен свисать над желобом на ⅓ его ширины - так вода будет попадать прямо в водосток, не перехлестывая его край.
	Далее, необходимо проверить расстояние между кровельным покрытием и краем кронштейна. Для этого на кровле можно положить рейку и спустить ее со свеса до края крюка, расстояние между ними должно составлять 30÷40 мм. Этот параметр важен из-за того, что если край кронштейна будет опущен ниже, вода, стекая с крыши будет переливаться через его край, а если его поднять выше, то весной, снег сползая с покрытия, образует пробку в канавке желоба. В этом случае удобен металлический вариант кронштейна, так как при необходимости, его можно немного отогнуть или, наоборот, приподнять.
	Следующим шагом, согласно заранее составленной схеме, необходимо произвести на желобе разметку отверстия для установки воронки и водосточной трубы. Размер отверстия должен соответствовать диаметру сточной трубы. Затем, по размеченным линиям, с помощью ножовки по металлу делаются два надреза под определенным углом, так, чтобы они сходились в одной точке, как показано на иллюстрации.
	Далее, отверстия нужно подогнать - отвальцевать под диаметр трубы. Эта операция производится с помощью плоскогубцев.
	Края отверстия немного выгибаются наружу – так они создадут лучшее уплотнение при установке в отверстие трубы. Работать плоскогубцами нужно очень аккуратно, стараясь как можно меньше повредить защитно-декоративное покрытие металла.
	Следующая операция – к отверстию в желобе приставляется воронка и зацепляется за него зафальцованным краем. Другой край воронки имеет «ушки», которые необходимо согнуть внутрь желоба. Делается это с таким расчетом, чтобы при установке желоба в кронштейны, загиб расположился со стороны стены и быть отогнут от нее. Таким образом, получится максимально надежное скрепление двух деталей - желоба и воронки. Здесь же нужно уточнить, что в некоторых водосточных системах, на воронках предусмотрена специальная защелка, с помощью которой она фиксируется на желобе. Такая модификация этого элемента делает монтаж более простым, но и стоимость систем с наличием защелок - более высокая.
	Следующим этапом идет нарезка уплотнителей для боковой заглушки желоба с закрепленной воронкой. Уплотнитель может быть изготовлен из резины или полимеров, в любом случае, он должен быть достаточно пластичным, легко сгибаться и принимать форму полуокружности заглушки. Уплотнители могут идти в комплекте с водосточной системой или же их можно приобрести отдельно в тех же магазинах, где продаются водостоки.
	Далее, уплотнитель нужно уложить в пазы по тому краю заглушки, который будет прилегать к желобу. Укладывая его, нужно следить, чтобы между резиной и металлом не оставалось зазоров. Сначала подготавливается одна заглушка, так как в рассматриваемом случае вторая сторона этого желоба будет стыковаться с другим отрезком, уходящим за угол.
	Затем заглушка устанавливается на торец желоба. Так как стык должен быть полностью герметичным, заглушка с установленным в нее уплотнителем, может надеваться на металлический край достаточно тяжело. В этом случае, на помощь придет киянка, которой нужно аккуратно простучать заглушку с внешней стороны, по нижнему контуру. Тогда она плотно встанет на посадочное место.
	Вместо резинового уплотнителя, можно использовать кровельный герметик, который наносится перед установкой заглушки на край желоба. Затем, еще один слой нужно нанести уже после их совмещения с внутренней стороны желоба, по стыку двух этих элементов.
	Нужно сказать, что некоторые мастера для большей надежности используют для герметизации оба компонента, то есть сначала устанавливают уплотнитель, а затем дополнительно изнутри желоба, наносят еще и слой кровельного герметика. Пока герметик не потерял пластичность, он разравнивается пальцем, смоченным в мыльном растворе. Снаружи такое уплотнение не будет видно и не испортит внешнего вида водостока.
	Следующим шагом идет установка желобов в закрепленные на ветровой доске кронштейны. В связи с тем, что каждый отрезок желоба имеет стандартную длину в 3000 мм, нужно заранее рассчитать сколько таких элементов потребуется для всего карниза. Чтобы не резать желоб с установленной воронкой и заглушкой, его стоит установить первым. Установив желоб в кронштейны, на него нужно аккуратно нажать, чтобы внешний сгиб держателя зашел под фальцованный край желоба. Существуют разные варианты водостоков по форме, но устанавливаются они в кронштейны и защелкиваются практически одинаково.
	В месте стыковки двух отрезков желобов при их установке в кронштейны, под стык устанавливается фиксатор, имеющий резиновую прокладку и специальный, защелкивающийся на внешнем краю желоба, замок. Каждый последующий желоб при монтаже со стороны воронки заводится внутрь установленного ранее – так обеспечится свободный сток воды.
	Фиксатор заводится за заднюю стенку стыка и надевается на ее край сверх. С внешнего же края желоба он защёлкивается специальным зажимом. Для повышения надежности, изнутри стык желобов покрывается тем же кровельным герметиком. Наносится герметик тонким слоем, а затем разглаживается пальцем, так как он не должен создавать препятствия для стока воды.
	На этой иллюстрации показаны два способа стыковки двух отрезков желобов или углового элемента системы, если он предусмотрен проектом. Первый из них описан выше - это защелка. А второй - это заклепки, которые закрепляют фиксатор на задней и передней стенке желобов. Однако, чтобы их установить, придется подготовить специальный инструмент. Если же заклепочник есть в списке домашних инструментов, он значительно ускорит и упростит любые монтажные работы, связанные с тонким металлом. Последний отрезок желоба чаще всего бывает короче остальных и устанавливать его намного проще, но перед его монтажом на его внешний торец также устанавливается заглушка – тем же способом, как было показано выше.
	Усилить крепление водосточного желоба можно с помощью металлической полосы, которая крепится саморезом с широкой шляпкой или заклепкой на передний край желоба, с внутренней его стороны. Второй край полосы фиксируется на кровельном покрытии или же на ветровой доске. Во втором случае, полосу придется немного выгнуть. Металлические полосы можно вырезать из остатков желоба или трубы. Такое усиление системы, поможет ей выдержать высокую снеговую нагрузку и весеннюю наледь. Кроме подобных растяжек, дополнительно между кронштейнами для удержания желобов на ветровую доску прикручиваются крюки, зацепляемые только за задний край. Эти элементы снимут часть нагрузки не только с кронштейнов-держателей, но и с растяжек.
	Теперь можно переходить к установке вертикальной части водостока. Первым шагом в воронку, установленную на желобе необходимо вмонтировать колено, которое определит место расположения вертикальной трубы относительно стены. Обычно приходится монтировать этот элемент для того, чтобы приблизить трубу к стене для более простого ее закрепления. Так, труба должна располагаться на расстоянии 60÷70 мм от стены, так как примерно на этот параметр рассчитан стандартный держатель-хомут.
	Колено надевается на конец воронки, а затем вымеряется расстояние между ним и вторым коленом, определяющим вертикальное направление водосточной трубы. Это делается для того, чтобы подготовить отрезок трубы, который и соединит два колена. К полученной величине нужно добавить 35÷40 мм с каждой его стороны, которые необходимы для стыковки элементов.
	Далее, отрезок надевается сверху установленного на воронке колена, а на вторую его сторону надевается второе колено конструкции. Если установить детали именно в таком порядке, можно избежать протекания системы на стыках этих элементов. Принцип прост – любая расположенная выше деталь должна входить внутрь нижней.
	Следующим этапом нужно определить длину вертикальной трубы с учетом того, что в нижний ее конец будет закреплено еще одно колено, которое задаст направление потокам воды, проходящим через водосток. Однако, нужно предусмотреть и то, что 80 мм от получившегося размера пойдут на стыковку ровного участка водостока с коленами. Еще один момент, который нужно учитывать - это то, что стандартная длина трубы, так же, как желоба составляет 3000 мм, а стена достаточно часто превышает этот параметр. В этом случае, трубу приходится собирать из двух, а иногда и из трех участков.

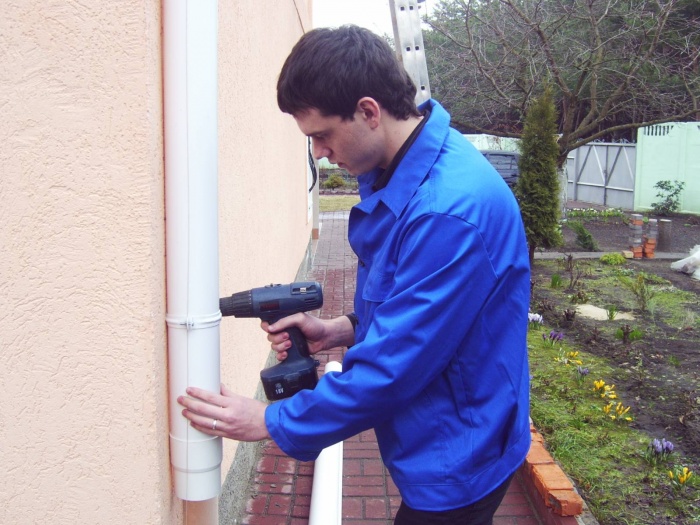

	Теперь нужно разметить и вмонтировать в стену или закрепить на ней кронштейны-хомуты для вертикальной трубы. Их устанавливают с шагом 1200÷1800 мм, однако, если вертикальная труба состоит из нескольких участков, то их стыки также необходимо укрепить хомутами.
	Однако, хомуты монтируются не на сам стык, а ниже его на 100 мм. Вертикальную трубу устанавливают к стене только после того, как на ней будут закреплены хомуты, чтобы после соединения отдельных участков сразу зафиксировать водосток в кронштейнах.
	Начиная сборку трубы, ее верхний край надевается на нижний конец колена, установленного в верхней части. Затем, нижний край верхнего отрезка трубы вставляется в следующий отрезок. Чтобы один участок трубы легко входил в другой, его рекомендовано немного сузить за счет сгибов, которые можно сделать с помощью плоскогубцев. Работать нужно аккуратно, стараясь не повредить покрытие. Естественно, эту манипуляцию можно произвести только в том случае, если водосточная система изготовлена из металла. Пластик же сразу даст трещину, если попытаться его согнуть подобным образом.
	В завершение монтажа трубы, на ее нижний край надевается и фиксируется кронштейном нижнее колено. Этот элемент обычно располагают на высоте 150÷300 мм от отмостки. Если под водоотводной трубой планируется установить или уже установлена дренажная система или ливневая канализация, то расстояние между ней и отмосткой можно сократить до 100 мм. А нередко труба и вовсе полностью входит в дождеприемник «ливневки».

Итак, были рассмотрены способы установки водосточных систем после покрытия крыши. Знание нюансов расчета и информация о том, какие крепежные элементы используются для таких конструкций, можно выбрать оптимальный вариант. Такой, что в максимальной степени подойдёт к специфике конструкции крыши, устроит мастера по сложности исполнения и по финансовым возможностям.

Для защиты фасада здания от брызг дождя и устройства стока воды с придомовой территории в зданиях со скатной кровлей устраивают организованный водоотвод с крыши.

Структура водосточной системы дома со скатной крышей

Производители предлагают несколько вариантов модульных систем, отличающихся главным образом материалом, из которого они изготовлены:

• С советских времен привычна ливневая система из оцинкованной стали. Сегодня появились более качественные изделия, однако оцинковка все еще пользуется популярностью.

Традиционно использовались именно такие, широкие воронки. Они некрасивы, но широкое «горло» компенсирует низкую точность изготовления изделий и их монтажа.

В крышах из оцинкованной стали зачастую горизонтальные желоба отсутствуют, имеются только воронки и водосточные трубы. Поток воды направляется желобами, выполненными на карнизном свесе самой кровли. Такое решение трудоемко, неэффективно для крыш с большим уклоном. Однако за счет того, что отсутствуют горизонтальные элементы, которые могут повреждаться сходящим снегом и сосульками, более надежно и безопасно.

Водосток кровли из оцинкованной стали без желобов надежен, но сложен в исполнении

Из положительных моментов можно назвать большую прочность конструкции (применяется сталь от 1 до 2 мм), невысокую стоимость и возможность изготовления индивидуальных изделий любой формы.

Схема традиционного водостока из оцинкованной стали

Недостатки: Оцинковка не очень привлекательна. Трубы ржавеют, уже на второй-третий год, начиная с торцов, распространяется коррозия. Срок службы до 15-30 лет, если трубы периодически окрашивать масляными красками снаружи. Геометрия изделий неидеальна, стыки элементов не всегда плотно подходят. Традиционно желоба и водостоки соединяли завальцовкой, что давало прочное соединение. Сегодня предпочитают уплотнять шов герметиком.

Сегодня можно встретить водосточку из оцинковки с тремя типами воронок: традиционной с широкой горловиной и более современными: накладной и проходной

• Водосточная система из оцинкованной стали толщиной 0,6-0,7 мм с полимерным покрытием, форма изделий круглая либо прямоугольная.

Система из металла с цинково-полимерным покрытием. Хорошо видно, как можно объединить водостоки на сложных кровлях

Покупателю предлагается на выбор множество цветов, которые могут точно соответствовать кровле из металлочерепицы. Выглядит такая ливневка аккуратно, точность изготовления изделий высокая, есть возможность заказывать индивидуальные изделия. Срок службы 25-50 лет в зависимости от типа металла.

В процессе монтажа нужно оберегать сталь от царапин.

• Водостоки из меди, алюминия и стали с цинк-титановым покрытием пока у нас, скорее, экзотика.

Водосток из меди со временем потемнеет и покроется пленкой малахитового оттенка Кроме изделий из цельной меди, выпускаются системы из стали с медным гальваническим покрытием

• Пластиковые системы слива в зависимости от конструкции могут соединяться двумя разными способами: клеевым либо с помощью резиновых уплотнителей. Трубы самых разнообразных конфигураций, цветовая палитра небогата. Срок службы до 30 лет.

Пластиковая ливневая система имеет самый аккуратный вид и лучшую герметизацию стыков.

Несомненные плюсы: простота монтажа, малый вес, наилучшая герметичность среди всех систем, аккуратный внешний вид, умеренная стоимость.

Минус: пластик боится экстремальных морозов, более хрупок, чем сталь и может быть поврежден снегосходом.

Расчет водосточки

Необходимо составить схему кровли, изначально определить два момента: расположение воронок и диаметр водостоков. Чаще встречаются водостоки диаметрами 8, 10 и 12,5 см.

Расстояние между воронками не должно превышать 24 метров. Оптимальный вариант 8-12 метров, чтобы общий уклон желобов не был слишком велик. Нужно проверить способность трубы отвести воду. Расставив воронки на схеме, кровлю необходимо условно разделить на участки, обслуживаемые теми или иными водостоками. На один квадратный (в горизонтальной проекции, а не по площади) метр крыши должно приходиться 1,5 см 2 площади сечения воронки и водостока. К примеру, труба диаметром 10 см имеет площадь сечения 78,5 см 2 и способна отвести ливневой сток с кровли, горизонтальная проекция которой составляет 52 м 2 . Для засушливых районов и регионов с высоким уровнем осадков делают поправки.

Примерно такой план нужно начертить, проставить размеры и обсчитать площади участков слива на каждый водосток

Имея общую схему, можно обратиться к поставщикам, менеджер поможет составить калькуляцию. Либо скачать или воспользоваться онлайн программой для расчета водосточки на сайте производителя.

Когда начинать монтаж ливневой системы

Существует два типа крепления горизонтальных желобов:

• Первый - с помощью металлических крюков, которые монтируются на основание кровли. Кронштейны нужно закрепить до того, как будет уложено покрытие кровли. Такой вариант надежен, его необходимо применять для тяжелых желобов, в снежных регионах. Крюки заводят на основание кровли на разное расстояние, дабы обеспечить необходимый уклон желоба. Места расположения воронок должны быть определены заранее.

Кронштейны желобов крепятся сверху основания кровли. Для всех монтажных работ следует использовать только саморезы

• Второй вариант - кронштейны фиксируются к лобовой (торцевой) доске или стропилам. Решение менее надежно, большим усилием шурупы можно вырвать. К тому же такие крюки-держатели применяют для пластиковых систем, сами они тоже сделаны из полимера. В большинстве моделей держатели рассчитаны на установку только на строго вертикальную поверхность. Монтаж их к лобовой доске прост, удобен, производится в любое время после того, как готова крыша, подшиты карнизные свесы. Уклон желоба достигается установкой держателей на разной высоте. Можно рекомендовать в тех случаях, когда нет опасности снегосхода с кровли.

Кронштейны водостока крепятся на вертикальную поверхность лобовой доски

Итак, начинаем с монтажа кронштейнов. Для первого варианта (крепим на основание кровли) крюк-кронштейн необходимо предварительно изогнуть в соответствии с наклоном кровли.

Монтаж кронштейнов на основание кровли. Необходимо соблюдать общий уклон и не забывать контролировать положение крюков уровнем

Сначала крепим кронштейны, которые будут поддерживать воронки. Затем делим промежутки между водосточными трубами на минимальное расстояние между крюками (0,6 для пластика и 0,9 м для металла). Разметив, натягиваем шнур для того, чтобы дать равномерный уклон желобов к сливным воронкам.

Монтаж горизонтальных элементов и установка колена

В некоторых системах сначала монтируют воронки, в других, наоборот, сначала желоб. Разметку начинают от воронки. Длина желобов чаще 3 либо 4 метра, крайние в линии желоба приходится обрезать. Пластик режут ножовкой, металл - только качественными ножницами для металла. Ни в коем случае не болгаркой, иначе сталь начнет быстро ржаветь. Завершает линию желобов заглушка; соединитель либо поворот внутренний или наружный.

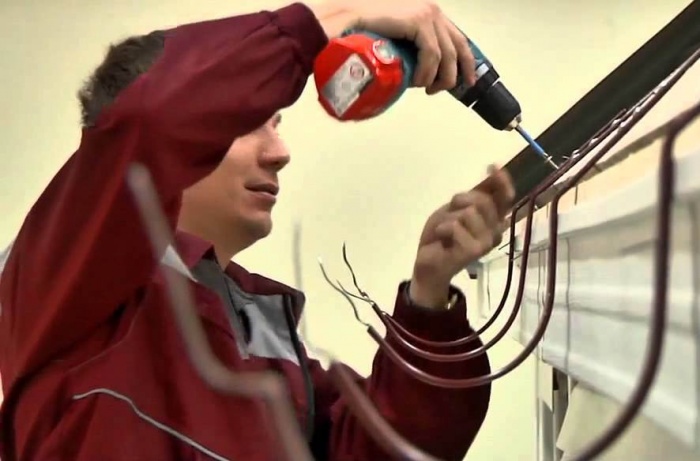

Полный процесс монтажа ливневки. Нельзя забывать о соблюдении правил техники безопасности

Соединения желобов могут быть различными: на уплотнителях, бесклеевые, клеевые, герметизируемые силиконом. Необходимо руководствоваться инструкцией. Как правило, воронка устанавливается с учетом возможных температурных расширений, то есть стык имеет зазор для деформаций. Это нужно учитывать сразу.

Чтобы перейти от воронки к вертикальному водостоку, необходимо установить два колена и один прямой участок. Расстояние водостока и нижнего колена до стены определяется производителем.

Таким образом можно узнать необходимую длину прямого участка колена

Особенности устройства водосточных труб и слива

Установка водостоков не составляет никакой сложности. Как правило, они имеют длину 4 метра, легко стыкуются.

Если отвод воды от дома осуществляется поверхностно, на отмостку, в нижней части водостока ставим обычный отмет - колено с большим выносом под углом в 45°.

Слив направляет воду в сторону от здания, а нижний край трубы следует расположить на 15-20 см выше

В случае, если территория оборудована подземной ливневой системой, водосток можно ввести сразу в ливневой колодец. Наилучшим образом соответствуют этому варианту круглые трубы пластиковых водостоков.

Если водосток планируется заводить в ливневой колодец, лучшим выбором будут круглые трубы диаметром 10 см

• Существует множество различных типов, марок и разновидностей водосточных систем. При общей схожести, они различаются в деталях. В процессе монтажа необходимо изучить и держать при себе руководство по выполнению работ, которое можно получить у дилера либо скачать с сайта производителя.
• В снежных районах обязательно выполнение мероприятий по снегозадержанию для скользких типов кровли (все виды металлической кровли, кроме композитной). Для других типов кровли снегозадержание желательно. Обогрев желоба электрическим кабелем сведет к минимуму вероятность повреждения желоба.

Снегозадержатели обезопасят от схода снега не только людей, но и водосточную систему

Выполнить слив с крыши с использованием модульной системы по силам любому человеку, который не боится высоты и имеет минимальные строительные навыки. Особое внимание необходимо уделять точной разметке кронштейнов. Браться за устройство водоотведения с крыши из стальных оцинкованных листов без желобов, не имея опыта работ с фальцем, не стоит.
