Установка водостоков своими руками: правила крепления, сборки и монтажа ПВХ системы. Как сделать металлические и пластиковые водостоки для крыши Как сделать организованный водосток

Ради продления срока службы фундамента стекающую с кровли дождевую воду необходимо отводить подальше от здания. Эту функцию выполняют металлические либо пластиковые водостоки для крыши. Из данной публикации вы узнаете, как правильно сделать систему кровельного слива своими руками.

Монтаж металлических водостоков

Первым делом мы рассмотрим устройство водослива из полукруглых элементов заводского изготовления, изображенных на фото.

Монтажный комплект состоит из таких деталей:

При сборке также используются дополнительные материалы – герметик, резиновые прокладки и средства крепежа – заклепки, шурупы по металлу.

Составление схемы и подбор деталей

Поскольку производители предлагают 2 типоразмера труб и желобов, перед закупкой комплектующих нужно подобрать соответствующий диаметр и составить схему водосливной системы.

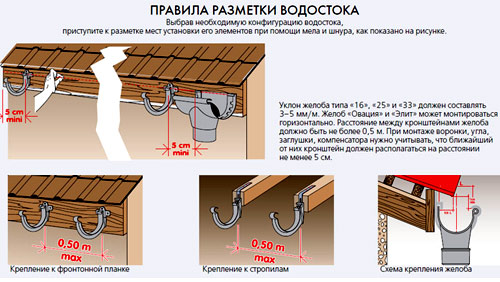

При составлении чертежа руководствуйтесь следующей инструкцией:

Вертикальные стоки в виде труб крепятся к стене на кронштейнах, максимальное расстояние между ними – 1,5 м. Высота нижнего среза водослива над землей – не больше 30 см. В качестве крепежа используются только оцинкованные саморезы либо гвозди.

Как собрать систему

Чтобы смонтировать металлические водостоки своими руками, подготовьте стандартный набор измерительного и слесарного инструмента плюс дрель для сверления стен под кронштейны. Одно предостережение: применяйте резиновый молоток и ножницы по металлу вместо болгарки, дабы не испортить порошковую краску деталей.

Сборка водосливной системы производится в таком порядке:

Важный момент. После защелкивания желоб нельзя двигать, иначе вы рискуете содрать полимерное покрытие. Элемент важно сразу поставить в проектное положение.

Самый ответственный этап монтажа водосточной системы – правильная установка крюков, собрать и повесить желоб гораздо проще. Кронштейны, прикручиваемые к обрешетке, надо устанавливать перед монтажом кровельного покрытия, иначе профлист или металлочерепицу придется поднимать. Каждый крючок необходимо согнуть таким образом, чтобы подвес оказался на проектной высоте.

Совет. Лучший способ соблюсти расчетный уклон натянуть между крайними кронштейнами шнур и по нему выверять крепление остальных.

Другой путь – ставить короткие крюки на лобовую доску с меньшими промежутками (при условии, что карниз зашит деревом, а не пластиком). Уклон будущего стока выдерживается за счет крепления кронштейнов с небольшим вертикальным смещением. Подробно процесс сборки показан на видео:

Коробчатые желоба – особенности установки

Домовладельцам, желающим самостоятельно собрать водоотливы квадратной формы, придется учесть несколько нюансов. Монтаж ведется по той же технологии, но часть операций делается иначе:

При стыковке прямых и угловых элементов величина нахлеста составляет 5 см. Чтобы вставить одну деталь в другую, необходимо подрезать верхний загнутый край.

О пластмассовых водосливах

Если вы хорошо усвоили методику сборки водостоков из крашеной стали, то монтаж ПВХ – систем не составит большой проблемы. Порядок работ и технология выполнения сохраняется, но есть ряд отличий:

диаметр малой трубы составляет 87 мм;
ввиду малого веса деталей устроить водосточную систему можно в одиночку;
максимальный шаг установки крюков – 50 см;
воронка представляет собой отдельный элемент, встраиваемый в желоб, отверстие вырезать не требуется;
пластмассовые детали допускается резать болгаркой, но придется зачищать наплывы;
расстояние между хомутами труб – не больше 150 см.

Стальные и пластиковые водоотливы одинаково «боятся» схода снежных масс с крыши. От большого количества снега первые деформируются, а вторые могут сломаться. Поэтому на кровле обязательны снегозадержатели, а внешний край желоба должен опуститься на 2 см ниже линии уклона покрытия, как изображено выше на схеме.

Самодельные отливы из канализационных труб

Стоимость качественной металлической «водосточки» довольно существенна, да и пластиковая по цене ненамного дешевле. Поэтому для подсобных построек, бань и сараев есть более экономные варианты, сделанные из подручных материалов:

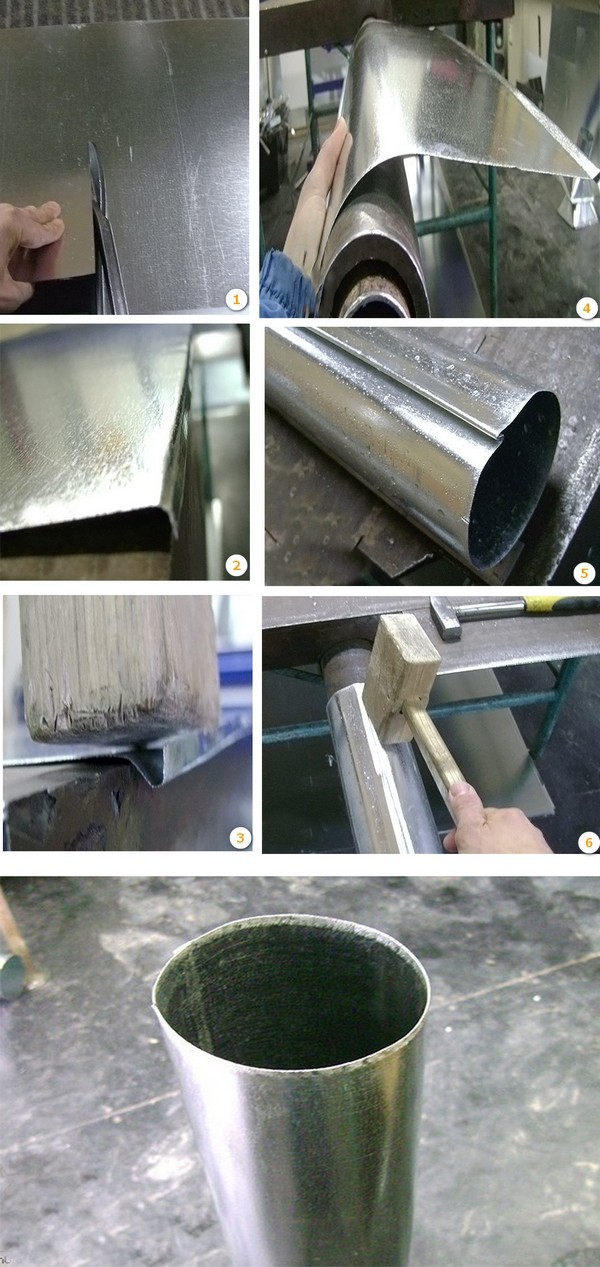

водосливы из кровельной оцинковки;
канализационных ПВХ – труб Ø110 мм;
пластиковых бутылок;
старых пластмассовых труб диаметром 8-15 см.

Из одной разрезанной трубы выходит 2 водостока

С точки зрения эстетичности и простоты изготовления, наиболее приемлемый вариант – трубы ПВХ для внутренней канализации с малой толщиной стенки (серого цвета). Превратить данный материал в самодельную водосточную систему можно так:

Как собирается водоотвод из пластмассовых труб, расскажет мастер в своем видео:

Заключение

Современные системы водослива конструируются с прицелом на простоту монтажа, поэтому с данными работами справится любой желающий домовладелец. Правильность установки проверяется наполнением желоба водой в самой высокой точке. Чтобы каналы не забивались крупным мусором и листьями, желоба закрываются сверху специальной сеткой.

Инженер-конструктор с опытом работы в строительстве более 8 лет..
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Виды водосточных систем

Система водостоков имеет два признака классификации, которыми определяется технология ее монтажа:

1. По способу изготовления - самодельная, промышленная.

Кустарного производства, т.е. самодельный водосток с крыши. В пользу этой системы говорят такие факты, как возможность сделать красивый и необычный водосток своими руками. Изготовление самодельной системы не сопряжено со значительными затратами. Кроме того, её можно монтировать по удобной для пользователя схеме. Безусловный недостаток в необходимости постоянного обслуживания, поскольку водостоки обычно делают из оцинковки, которая быстро прогнивает. Среди условных недостатков - сложность стыковки отдельных элементов и посредственный внешний вид.

Заводского производства (фабричная). Этот способ предполагает выдерживание всех стандартов и параметров. Т.е., при необходимости можно без проблем стыковать различные элементы с разных поставок одного производителя.

2. По применяемому материалу - пластиковая, металлическая.

По способу установки выделяют клеевую систему (монтаж происходит с использованием клея) и безклеевую (монтаж на уплотнительных резинках).

Преимущества пластиковых водостоков:

невосприимчивость к ультрафиолету. Качественная пластиковая водосточная система не выгорит в течении всего срока эксплуатации;

не подвержены коррозии;

клеевая система не требует ухода, поскольку используется метод «холодной сварки» в ходе которого соединение элементов происходит на молекулярном уровне;

прочность;

малый вес;

рабочий температурный режим -40°С +70°С;

простота монтажа;

наличие разной цветовой гаммы;

большое разнообразие комплектующих элементов позволяет создать водосточную систему нужной конфигурации, что делает ее незаменимой при монтаже на ломанные кровли.

Недостатки водостоков из ПВХ:

пластик может разрушиться от механического воздействия. Поэтому такие системы нельзя устанавливать на высотных домах. Водосточная система из пластика монтируется только на малоэтажный частный дом;

ремонтная непригодность. Разрушенный элемент невозможно восстановить;

пластиковая система водоотвода с уплотнительными резинками требует периодической замены уплотнителей, что влечет за собой разборку/сборку элементов;

высокий коэффициент линейного расширения.

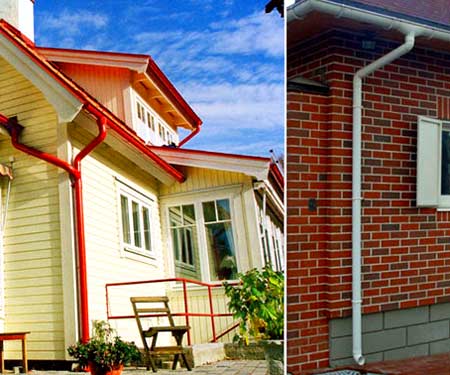

Водосточная система из металлического профиля имеет несколько разновидностей: оцинкованная, медная, оцинкованная с полимерным покрытием (окрашенная). Основное отличие между ними: стоимость и длительность эксплуатации. Внешний вид представлен на фото.

Преимущества металлических водостоков:

прочность;

надежность;

выдерживают значительные снеговые нагрузки и прочие воздействия внешней среды;

не поддерживают горение;

рабочий температурный режим -60°С +130°С;

стабильность размеров.

Недостатки водостоков из металла:

высокая стоимость;

значительный вес всей системы;

сложность монтажа;

малый выбор цветов;

появление ржавчины при повреждении защитного слоя (исключение - водосточная система из меди);

незначительное количество элементов делает ее пригодной только для монтажа на крыши имеющие углы в 90°.

Какая водосточная система лучше, пластиковая или металлическая, трудно ответить однозначно, всё зависит от конкретных условий эксплуатации и прочих факторов. В любом случае, выбор водосточной системы должен базироваться на показателях качества, а не цены.

С позиции этой классификации и будем рассматривать, как правильно смонтировать водосточную систему своими руками.

Монтаж водосточной системы - инструкция

Как и любой строительный процесс, технология монтажа водостоков включает в себя подбор системы, материала и расчетов.

Есть несколько вариантов водосточных систем в зависимости от их пропускной способности. Например, 100/75, 125/90, 150/110. Такая маркировка показывает соотношение диаметра трубы и желоба. Наглядно система круглого сечения 125/100 и квадратного сечения - на фото.

Совет. У каждого производителя свои размеры желобов, труб. Их конфигурация также различна. Поэтому, даже не пытайтесь состыковать системы разных изготовителей.

Такое разнообразие систем нужно для того, чтобы каждый пользователь мог выбрать ту, которая соответствует его потребностям.

Выбор водосточной системы

Чтобы правильно подобрать систему отвода воды нужно:

ознакомиться с максимальным уровнем осадков в вашем регионе;

рассчитать площадь ската (S). Не всех, а самого большого по размеру. Именно его размер будет определяющим для выбора желоба

S = (А+В/2) х С

Нюанс. Для плоских кровель (угол уклона не превышает 10°) формула приобретает вид
S = А х С

На основании этих замеров выбрать в таблице нужную систему.

После того как система выбрана нужно определить вид и рассчитать количество материалов. Для этого подготовим чертежи или схемы плоскостей с размерами. Они упростят расчет и затем и монтаж водосточной системы.

Расчет водосточной системы

Проиллюстрируем на примере дома, как рассчитать количество материалов для устройства водосточной системы.

Желоб водосточный - полукруглый (полукруглого сечения) и прямоугольный (прямоугольного сечения).

Предназначен для сбора осадков (дождевой и талой воды) с кровли.

Длина желоба 3-4 м. Закрепляется с помощью крюков и кронштейнов, которые устанавливают шагом 60-90 см с обеспечением уклона желоба водостока не менее 1 см на каждые 3-4 метра.

Их количество в метрах погонных равно периметру основания кровли. Т.е., длина всех поверхностей, на которые будет монтироваться желоб. Размеры водосточного желоба - продаются поштучно по 3 и 4 м.п.

Для дома размером из нашего примера понадобится 3-х метровых желобов - 10 шт. 4-х метровых - 1 шт.

Нюанс. Все размеры округляйте до целой длины водосточного желоба. Чем меньше соединений, тем проще, надежнее и дешевле в итоге получится монтаж.

Углы желоба водосточного (наружные (внешние) и внутренние, 90 и 135 градусов).

Угловой желоб предназначен для изменения направления (распределения) потоков воды. Способ монтажа: крепится на внешних и внутренних углах кровли.

Нам понадобится 4 наружных угла и 2 внутренних, все с углом 90 градусов.

Если дом или коттедж имеет острые или тупые углы нужно выбирать ту систему, в которой такие углы существуют.

Совет. Из пластикового желоба разнообразные углы можно сделать, вырезав часть желоба и соединив половинки под нужным углом. Соединяются детали с использованием клея - холодной сварки.

Водосточные воронки, соединители, заглушки желоба.

Для нашего примера - 4 воронки, 2 заглушки. Соединителей может быть - 5 или 17. В зависимости от особенностей монтажа конкретной системы. В большинстве водосточных систем крепление углов производится напрямую к желобу. Но в некоторых - с применением соединителя.

В системах водоотвода, где установка производится с применением клея нужно использовать обычные соединители и компенсационные.

Компенсационный устанавливается при длине крыши более 8 м.п. Его монтаж производится без использования клея. Такой соединитель призван компенсировать линейное расширение желоба при нагреве/охлаждении. Для нашего примера понадобилось бы 4 обычных соединителя и один компенсационный.

Совет. Одна воронка принимает воду с 10 м.п. желоба. Если длина стены больше - нужно ставить две воронки. В нашем примере мы так и сделали. При этом расстояние между двумя соседними воронками не может превышать 20 м.п.

Крюки крепления желоба.

Крюки могут быть длинными и короткими. Первые предназначены для подвеса желоба на стропила и крепятся до установки кровельного материала. Вторые (короткие) применяются для крепления желоба на лобовую доску, соответственно, возможна установка на готовую крышу, т.е. покрытую кровельным материалом.

Крюк крепления желоба устанавливается с промежутком в 60 см. При этом, обязательной является установка возле углов, воронок, заглушек и в местах соединения. В нашем примере - 68 крюков.

Водосточные трубы (для вертикального слива), крепления/кронштейны труб.

Труба может быть круглого и прямоугольного сечения. Предназначена для вертикального стока воды.

Кронштейн трубы предназначен для крепления трубы к стене. По способу установки различают «на камень» (для закрепления на кирпичной, каменной или бетонной стене. Фиксация посредством метиза) и «на дерево» (для закрепления на деревянных стенах (брус, бревно, ОСБ). Фиксация посредством саморезов).

Количество труб определяется количеством воронок. В нашем примере воронок 4, значит мест установки труб также 4. В м.п. их длина равна суммарной длине всех стен, вдоль которых планируется установка. Трубы также продаются длиной по 3 и 4 м.п. Округлять нужно в большую сторону, поскольку стыки на трубе также нежелательны. Т.е. если у вас высота дома 3,5 м. нужно покупать 4 м. трубу. 0,5 уйдет в отход или на другие нужды.

Крепеж трубы устанавливается через каждый метр. При этом возле колен их установка обязательна.

Колено трубы, слив (колено стока).

Если конструкция дома подобна представленной на фото, то на каждый стояк (у нас их 4) нужно по два универсальных колена (итого 8) и один слив (итого 4).

Расстояние L измеряется так, как показано на рисунке.

Материал подготовлен для сайта www.сайт

Нюанс. вносит некоторые коррективы в расчет водосточной системы. Высота аттиковой стены влияет на количество и установку желобов. Схемы ниже демонстрируют, что нужно учесть при расчете.

Монтаж водосточной системы из пластика (ПВХ)

1. Установка воронок водосточных (кровельных, ливневых, водоприемных) на кровле.

Ближайшие к воронке крюки крепления желоба устанавливаются на расстоянии 2 см. от нее. Они служат держателями.

Совет. Угол наклона по отношению к воронке - 2° или 3-4 мм. на 1 м. Проверять наклон удобно с помощью капроновой нити.

При длине стены от 10 до 20 метров целесообразнее устанавливать желоб способами:

Простой уклон (прямой) - воронка устанавливается в конце ската.
Двойной уклон: «от середины» или «к середине».

В первом случае средний желоб оказывается в наивысшей точке, и вода движется к воронкам, расположенным по углам здания. Во втором случае, в наивысшей точке оказываются два крайних желоба и вода движется к воронке, расположенной посредине между ними. Если длина желоба превышает 22 метра, устанавливается три воронки или более мощная система.

3. Монтаж соединителя желоба обычного и компенсационного (при необходимости).

Соединители желобов устанавливаются между кронштейнами. На равном расстоянии от них.

4. Разрезать желоб на заготовки нужной длины. Место реза желательно зачистить.

5. Соединение водосточных желобов с воронкой. Желоб укладывается на кронштейны, примыкающие к воронке с учетом линейного расширения пластика.

Отверстие под воронку можно высверлить в нужном месте желоба используя - коронку.

Некоторые производители маркируют воронки таким образом, чтобы упростить монтаж. Т.е., на бортике воронки указана шкала температур. Сверившись с температурой за бортом, желоб устанавливается на нужной отметке.

В клеевых системах, воронка это один из элементов, при установке которых клей не используется.

Если предусмотрено, в месте примыкания желоба и воронки, устанавливается уплотнительная резинка.

При укладке желоба соединитель нужно намазать клеем или уплотнить место стыка резинкой.

Компенсационный соединитель монтируется без использования клея.

Нюанс. Чтобы вода стекала в заданном направлении на конце сливной трубы лучше сделать «слезинку».

7. Монтаж углов и заглушек для желоба выполняется по той же схеме.

И угол, и заглушка монтируются с использованием клея или уплотнительных резинок.

8. Крепление хомутов и монтаж водосточных труб.

На расчетном расстоянии высверливаются отверстия под крепление хомута.

Монтаж трубы начинается с установки колена (при необходимости) или трубы в воронку.

Клей или резиновый уплотнитель обязательны.

Нюанс. Нижняя труба заводится в верхнюю с зазором в 2 мм. (компенсация линейного расширения).

Труба крепится к стене с помощью хомута. Который устанавливается в высверленные заранее отверстия.

При необходимости монтируется система разветвителей (тройников).

Отлив нужно смонтировать так, чтобы вода из него не разрушала фундамент дома. Например, отлив отводит воду в канал дренажной системы или прямо в дренажный колодец.

Монтаж пластиковой водосточной системы - видео

Монтаж металлической водосточной системы

Пошаговое руководство, инструкция по установке водостоков для крыши из металлопрофиля своими руками.

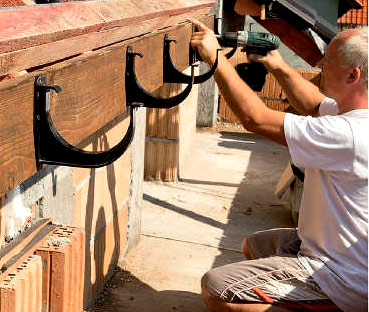

1. Установка двух крайних кронштейнов.

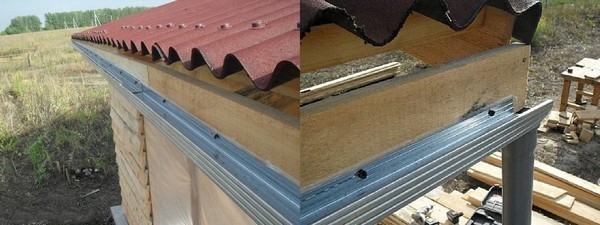

Их можно устанавливать на стропильную систему или на карнизную планку (лобовую).

Совет. Для нормального оттока воды с кровли, угол наклона желоба в сторону воронки должен составлять 3-4 мм на 1.м.

Монтаж кронштейна выполняется на три самореза.

При длине стены более 10 м выполняется простой (прямой) уклон. Если длина больше 10 м - двойной.

2. Раскрой желоба.

Место пила зачищается напильником.

Совет. Движение пилой осуществляется в направлении «от себя».

3. Вырезка отверстия под воронку.

Совет. Диаметр отверстия должен быть чуть больше, нежели диаметр воронки.

Водосток – это конструкция, предназначенная для отвода талых и ливневых вод с крыши, что необходимо для защиты здания от загниваний, коррозии, каких-либо механических повреждений. На сегодняшний момент строительные магазины просто переполнены различными материалами для возведения водостока на любой вкус, но некоторые хозяева не хотят переплачивать за конструкцию, которую можно сделать своими руками.

Вариант смонтированного водостока из оцинковки на крыше

Оказывается, сделать систему водостока своими руками не так уж и сложно, к тому же выглядит он при правильном сооружении достаточно оригинально.

Водосток выполняет сразу несколько функций:

Обычно, водосток изготавливается из пластика или металла. В большинстве случаев водосточная система изготавливается из листов оцинкованной стали – это один из самых доступных вариантов.

Отличаются своей красотой и лёгкостью, но они обладают небольшой прочностью. Это становится крайне заметно в зимнее время года, когда в водостоке замерзает скопившая вода, что может привести к повреждению или же разрушению всей конструкции.

Если вы собрались изготовлять водосток своими руками, то лучше всего его сделать из окрашенного металла.

Варианты устройства водостока из металла и пластика

Такой водосток будет достаточно практичен и надёжен при любых условиях использования. Естественно, водосток нужно подбирать под цветовую гамму кровли здания.

Если же , то лучше всего устанавливать водосток, сделанный из поливинилхлорида, так как на таком покрытии присутствует крошка камня, которая способна повредить металлические элементы конструкции. Также можно создать водосток из листов меди. Водосток, сделанный из такого материала, будет смотреться достаточно красиво, но это обойдётся вам в копеечку.

На данный момент существует несколько типов водосточных систем:

Внешний водосток, который располагается снаружи здания.
Внутренний водосток, который располагается в середине здания.

Самодельный водосток удобнее и проще устанавливать с внешней стороны здания.

Пошаговая инструкция для монтажа водостока

Внутренний тип водосточной системы должен предусматриваться ещё на этапе проектирования здания. Обычно такой водосток устанавливают на , которые располагаются в достаточно суровых климатических условиях.

Теперь давайте разберёмся с тем, что же входит в водосточную систему.

Жёлоб (обеспечивает приём дождевой воды, причём его диаметр напрямую зависим от скатовой площади).
Труба (для отведения ливневой воды в систему дренажа).
Воронка, или просто – ливнеприемник (обеспечивает соединение трубы и жёлоба).
Повороты и углы, позволяющие обойти здание и его выступающие части или же установить трубу в необходимом месте.
Заглушки (необходимы в тех местах, в которых невозможно установить воронку).
Крепежи для трубы и жёлоба.

Водосточная система, изготовленная своими руками

Конечно, чаще всего люди приобретают и устанавливают уже готовые конструкции. Сегодня есть множество вариантов изготовления водостока своими руками из различных подручных материалов. Такое решение чаще всего основывается не на желании сэкономить, а с целью декорирования частного дома.

Отличной идеей является изготовление водостока из древесины, но при условии правильного выбора и его обработки. Такая система отвода ливневой воды прослужит вам больше десяти лет. Подходят такие породы дерева, как сосна, пихта и лиственница.

Некоторые умельцы делают водосток даже из пластиковых бутылок, но он не прослужит вам так долго, как деревянный.

Очень редко, по причине негативного воздействия на здоровье человека, но все встречается система отвода ливневых вод, изготовленная из свинца.

Чертеж конструкции с размерами водостока для крыши

Хотя он и достаточно практичен, но его существенный недостаток снижает его распространённость.

Победителем среди всех является водосток, созданный из оцинкованной стали, так как он отличается небольшой стоимостью и безвредностью. Но он достаточно трудно обрабатывается и его срок службы не превышает десять лет. Что касается долговечности, то тут нет равных водостоку, созданному из керамических деталей, так как его период службы достигает столетий.

Для того чтобы сделать водосток из листов оцинкованной стали своими руками, вам потребуются:

ножницы по металлу (если вы будете делать металлическую систему отвода ливневых вод);
молоток;
маркер для нанесения разметки на лист металла;
листы оцинкованной стали (приблизительно 0,5 миллиметров толщиной);
плоскогубцы.

Схема размещения водостоков вокруг здания

Обратите внимание на то, что ширина заготовки обязательно должна превышать диаметр трубы на полтора сантиметра, потому что эта разница необходима для соединения краёв листа. Прежде всего, необходимо сделать выкройку на металлическом листе. Начертите на заготовке прямую линию, на одной из сторон она будет составлять полсантиметра, а на другой – сантиметр.

После этого нужно загнуть лист металла, используя плоскогубцы, причём ту сторону, которая меньше – под небольшим углом, а оставшуюся – под углом в девяносто градусов. После этого заворачиваем более высокий край и соединяем края нашей заготовки, меньшая сторона должна войти в большую.

Процесс монтажа кронштейнов для водостока

Теперь нужно сделать жёлоб для водосточной системы, а для этого вам потребуется специальное оборудование, но можно попробовать сделать это вручную, хотя эффект будет не тот. Итак, для начала вам необходимо будет вырезать заготовку из трубы или дерева, а потом положить на неё металлический лист и при помощи киянки постараться придать ей необходимую форму.

Определяем отправную точку, которая располагается на максимальной высоте.
Устанавливаем кронштейн жёлоба.
Выполняем закрепление жёлоба.
Устанавливаем воронку, которая должна располагаться на самой нижней точке между кронштейнами.
Соединяем воронку с трубой (при необходимости делаем это с помощью углового жёлоба).
Фиксируем трубу водостока при помощи хомутов.
Закрепляем внизу трубы слив.
Устанавливаем систему антиобледенения водостока.

Время чтения ≈ 3 минут

Правильно обустроенная система водостока гарантирует не только беспроблемную эксплуатацию кровли, но также обеспечивает сохранность стен и фундамента сооружения. Водосточная система, грамотно и толково смонтированная своими руками, ничем не уступает по качеству и надёжности системам, выполненными профессионалами.

Необходимые материалы и инструменты

Перед началом работ, необходимо иметь необходимый набор инструментов и приспособлений:

шуруповёрт;
небольшую углошлифовальную машинку «болгарку» с отрезным кругом по металлу;
пистолет для герметика;
ножовка по металлу;
молоток;
рулетку;
уровень;
набор ножниц по металлу;
капроновую нить;
кровельный герметик;
кровельные саморезы подходящего цвета;
карандаш или маркер.

Комплектующие для монтажа водостока включают в себя:

водосточные жёлоба;
комплект труб и колен (исходя из высоты здания);
короткие карнизные крюки;
водосточные воронки;
заглушки и хомут соединения жёлоба с ребристой прокладкой;
крепёжные элементы для монтажа водосточных труб к стене здания.

Чертежи и схемы водостока

Пошаговая инструкция по монтажу водосточной системы

Установка водосточной системы может выполняться во время или после и устройства деревянной подшивки карниза здания.

1. Приступая к самостоятельному монтажу металлического водостока для крыши, необходимо предварительно составить небольшой чертёж, благодаря которому, можно закупить требуемое количество материалов и определиться со схемой расположения элементов будущей конструкции.

2. Ознакомившись с теорией и фото, как самостоятельно сделать водосток, можно приступать к практической части предстоящих работ. Предварительно нужно закрепить первый крюк для монтажа жёлоба в начале карнизного свеса кровли. Затем, используя уровень, следует определить желаемый уклон жёлоба (не менее 2 см на 1 метр погонный) и установить самый крайний карнизный крюк.

Натянутая между этими крюками капроновая нить обозначит линию установки остальных крюков, которые должны крепиться с шагом не более 600 мм. При этом, в месте стыковки жёлобов расстояние до монтируемых крюков должно быть не более 150 мм.

3. На края жёлоба крепятся заглушки с резиновыми прокладками. При этом, все места соединений тщательно промазываются кровельным герметиком.

4. После установки всех крюков, на них монтируются составные элементы жёлоба для сбора воды.

5. Обозначив место установки водосточной воронки в самой нижней точке жёлоба, необходимо вырезать отверстие подходящего диаметра под слив воды, используя ножницы по металлу. При помощи молотка, края жести в вырезанном отверстии загибаются наружу по направлению движения воды.

6. Жёлоба соединяются между собой в цельный жёлоб при помощи специальных замков-соединений с резиновыми прокладками изнутри. Во время данного процесса, нужно строго контролировать правильность укладки прокладок из резины. Стыки обрабатываются кровельным герметиком.

7. На вырезанное отверстие в жёлобе устанавливается водоприёмная воронка, к которой крепятся колена со вставками из отрезков труб, исходя из расстояния до стены здания от края карниза.

Водосток помогает сохранить кровлю и стены дома от избыточной влаги. Сейчас приобрести понравившуюся систему водоотведения легко в магазине. Известные бренды предлагают защиту от влаги, а специализированные фирмы установку с гарантиями.

Затраты на это немаленькие, сумма выходит большая. Можно приобрести в магазине систему водостока, а сэкономить на установке. А еще лучше сделать самому такое приспособление, приложив немного усилий и знаний.

Материалы для самодельных водостоков:

пластиковые бутылки;
трубы для канализации;
дерево;
оцинкованные листы металла;
медные листы металла;
профили для гипсокартона;
керамическое водоотведение.

Канализационные трубы подходят по своей цене, крепости, весу и наличию различных переходников.

Важно! Не все виды канализационных труб подходят для наружных работ.

Серые трубы , боятся сильных морозов.
Коричневые трубы , самые крепкие, терпеливы к нагрузкам и большим морозам. Под воздействием продолжительных солнечных лучей ультрафиолет разрушает и начинает трескаться поверхность.
Белые трубы , используют для домашних монтажных работ.

Поэтому выбирать трубы для водостоков следует по погодным условиям в своем регионе.

После определения материала для слива, рассчитывают расходные материалы.

Разный диаметр труб подходит для разных площадей ската крыши:

S< 50 кв. м – трубы диаметром 8 см;
S< 125кв. м – трубы диаметром 9 см;
S > 125 кв. м – трубы диаметром 10 см.

Остальные расходники подбираются под эти трубы (с таким же диаметром).

Для схемы водостока необходимо знать некоторые параметры:

периметр крыши;
длина и количество желобов, стоков;
места стыков и креплений.

Периметр крыши, деленный на 2, и будет длина желобов. Трубы будут распилены пополам. Например, периметр крыши 60 м, необходимо купить для желобов 30 м канализационной трубы.

Водоотливные стояки по всему периметру находятся на расстоянии 5 м. Их длина равна расстоянию от карниза до земли. Умножив, количество стояков на длину стояков, получим количество деталей для желобов.

Необходимые для сооружения детали:

сливные трубы;
кронштейны (на 10 м идет 18 шт.);
отводы и воронки (сколько сливов);
заглушки;
углы (в зависимости от угла падения воды с крыши);
соединительные для желобов;
колена;
переходники.

Нужные инструменты:

шуруповерт и саморезы;
отвертка, ножовка;
болгарка, лобзик электрический;
рулетка, веревка, уровень.

Для удобства установки нужны строительные леса или козлы.

После покупки материалов начинается подготовительный этап. Подготовленные для желобов трубы, необходимо распилить на 2 части. Для этого понадобится болгарка, лобзик или ножовка по металлу.

Внимание! Места желоба, входящие в тройник не распиливать!

Монтаж

Желоб проходит под уклоном к сливу. Прикрепляются кронштейны на расстоянии полуметра друг от друга. Крепление желобов происходит под уровнем и с натянутой нитью.

Стыки между отдельными частями замазывают герметиком или сажают на клипсы. Следующий этап – установка сливных труб, стыки промазываются герметиком.

Из пластиковых бутылок

Облегченный и дешевый материал – это пластик. Имея достаточное количество пластиковых бутылок можно сделать из них водосток. Для этого подойдут темные бутылки из-под пива или кваса, чтобы не было видно мусора.

Как и в первом случае рисуем схему будущего водостока. Находим периметр крыши и вычисляем число бутылок. Из 1 бутылки выйдет 2 половины по 12-15 см.

От бутылки отрезаем дно и горлышко, разрезаем пополам оставшуюся часть и моделируем желоб при помощи степлера.

Бутылки накладывать внахлест на 2 см. Желоб крепится к крыше с помощью шуруповерта и проволоки.

Водоотведение делается из отрезанных, но не распиленных частей, вставляя одну в другую. Воронка изготавливается из бутылки с обрезанным донышком, вставленная в водосток. Водоотводную трубу можно поместить в емкость или довести до грунта.

Из оцинкованной стали

Оцинкованная сталь считается прочным металлом, устойчивым к ржавчине, морозам и ультрафиолету. Единственный минус – из-за перепадов температур расходятся крепежные швы.

Для начала необходимо заготовить листы оцинковки. Ножницами по металлу отрезается заготовка, добавляя 1,5 см на фальцы по ширине.

Этот материал легко поддается изменению формы. Для фальцев достаточно приложить к листу линейку или кусок бруса и отбить молотком. Для придачи круглой формы трубу или бревно оборачивают листом и проходят молотком или киянкой.

Готовую конструкцию цепляют на кронштейны. Желоба укладывают внахлест на 10 см. Воронки изготавливают при помощи ножниц, подгибая металл по своим задумкам. Трубы скрепляются хомутами.

Изготовление трубы

Для начала воронку следует спроектировать и сделать примерный чертеж на листе бумаги. После следует начинать переносить чертеж на жесть.

С краев проводят прямую линию с отступом от края в 0,5 см и с другого в 1 см. Вырезав деталь, загибают расчерченные края под прямым углом отступ с 1 см, а другой под острым углом.

Сворачивая заготовку, края углов должны войти друг в друга. Молотком добавляют цепкости на шве трубы. Имея специальные станки для сгибания металла, процесс займет меньше времени.

Воронка

Воронка состоит из двух разных частей. Диаметр ее должен равняться диаметру трубы. Части воронки отдельно чертятся на листе жести. Вырезав ножницами, как и при изготовлении труб оставляется с края 1,5 см на состыковку. Стыковаться они должны наружу.

Воронки в домашних условиях сложно делать новичку, поэтому если не получается, готовые можно купить в магазине. Это не так сильно ударит по карману.

Кронштейны

Кронштейны помогают поддерживать желоба. Этот важный крюкообразный предмет можно изготовить самостоятельно. Лучше брать материал одинаковой ширины, чтобы кронштейны были идентичны.

Для этого нужна сталь толщиной больше 2 мм, это позволит держать вес. Полосы для электромонтажных работ идеально подойдут для заготовок. Размеры: 40 см на 2 см. Заготовку гнут с помощью трубы и вбитых гвоздей в дерево, используя рычаг.

После изготовления сверлят два отверстия для крепления. Покрашенные кронштейны, таким образом, защищенные от ржавчины, служат намного дольше.

Выкрашенный металл защищен от ржавчины и коррозии. Значит, срок службы изделия из него увеличивается.

Для временной конструкции кронштейны делают из дерева. Вырезая в куске бруса углубления под желоб. Некоторые прибивают их к стропилам на крыше.

Из металлических профилей для гипсокартона

Профиль легкий и прочный металл прекрасно подойдет для слива воды.Находим нужное количество материала исходя из периметра крыши дома.

Профили по всему периметру дома можно прикрепить на:

кронштейны;
проволоку;
бруски.

Для защиты от выливания воды из желобов, его распиливают на 2 части, конец над воронкой оставляют и загибают, чтобы сделать на углу преграду из полукруга. Сливные трубы и воронку придется сделать из других материалов.

Из дерева

Имея дачу или загородный дом легко найти этот материал. Для временного использования на короткий срок достаточно затратить пару часов.

Временный водосток делают из доски 150х10мм. Длина досок равна двойному периметру. Например, периметр свеса крыши 100 м, значит, сумма длин досок должна быть 200 м.

Доски сбиваются гвоздями под прямым углом. Получившиеся углы внахлест соединяют, получая длинные желоба. Для временной постройки делают временные крюки из досок и железа. На получившиеся кронштейны цепляют желоба.

Кронштейн можно сделать из дерева. Из деревянного бруса вырезают треугольник с посадкой для желобов. Кронштейны прибивают гвоздями или прикручивают проволокой к кровле. При установке края перпендикулярных желобов должны перекрываться.

Отрегулировав наклон желоба, приступаем к водостоку. Его можно сделать из кусков жести или изготовив еще один желоб, достающий до земли.

Главная задача такого водостока – отвести воду от фундамента дома. Далее можно прорыть канавку для слива воды или увести его под дерево. Вода от дома должна уйти примерно на 1,5 – 2 м.

Временный водосток выглядит немного нелепо, но он сможет прослужить больше года.

Пока хозяева не накопят денег или придумают другой вариант. Для защиты дерева от влаги можно использовать полиэтиленовую пленку, закрепленную скотчем, мебельным степлером или маленькими гвоздиками.

Есть еще один вариант изготовления желоба. Распустив небольшое бревно на 2 части. Стамеской, вырезав овал, получается отличный желоб. Способ прикрепления к крыше остается такой же.

Советы по эксплуатации системы:

Избавиться от опавших листьев и мусора ставят защитные сетки. Ее легко сделать самостоятельно. Для этого нужна мелкая сетка, которую нарезают полосами с шириной на 6 см больше ширины желоба (по 3 см больше с каждой стороны). Прикрепить ее можно с помощью хомутов или проволоки.
Чистка водоотвода от грязи и мусора продлит ему жизнь, защитит от засоров. Чистят с помощью щетки или руками, убирая палки. Засоренный водоотвод способствует протеканию воды на стены и фундамент дома.

Вывод

Изготовить самостоятельно систему водоотведения можно. Необходимо определится с материалом для работы, начертить схему и приступить к работе.

Главное соблюдать технику безопасности. Эти виды водостоков значительно сэкономят бюджет и позволят сделать именно тот вариант, который ближе для владельца дома.

Полезное видео

Как сделать водослив из канализационных труб на видео ниже:

Вконтакте
