К варочным печам относятся кухонные плиты различных конструкций. Они бывают различных размеров и служат только для приготовления пищи. Подключают кухонные печи к коренным или насадным трубам.

Кухонные плиты из кирпича

Кухонные плиты по своей конструкции можно подразделять на простые, средней сложности и сложные.

Простая кухонная плита имеет топочную и поддувальную дверки, колосниковую решетку и дымовую задвижку. Она является самой простой из всех бытовых печей.

Кухонные плиты средней сложности имеют кроме вышеперечисленных печных приборов духовку, а сложные еще и водогрейную коробку. Духовки изготовляют из черной стали толщиной не менее 1 мм, а водогрейные коробки - из оцинкованной стали. Кожух водогрейной коробки изготовляют из черной стали толщиной не менее 1 мм. Чем толще сталь, тем долговечнее приборы.

Печь с двухкамфорной плитой и духовкой

В простой кухонной плите горячие дымовые газы из топливника направляются под чугунную плиту, а далее через отверстие под трубой отводятся в дымовую трубу.

В остальных кухонных плитах горячие дымовые газы направляются под чугунную плиту и далее, опускаясь, прогревают стенки духовки или одну стенку водогрейной коробки, а затем отводятся в трубу, прогревая при этом нижнюю стенку духовки, нижнюю и другую стенку водогрейной коробки.

Вышеперечисленные кухонные плиты не имеют варочной камеры, поэтому во время приготовления пищи в помещение выделяются пар и запах, что отрицательно сказывается на микроклимате помещения. В данной статье приводятся чертежи разрезов и порядовки кухонной плиты улучшенной конструкции, в которой предусмотрена варочная камера, соединенная с трубой с помощью вентиляционного канала, перекрываемого вентиляционной задвижкой.

Простая кухонная плита

Простая кухонная плита имеет размеры, мм: 1160x510x630 (без фундамента, т.е. без двух рядов кирпичной кладки на полу).

Для кладки кухонной плиты необходимы следующие материалы:

кирпич красный - 120 шт.;
глина красная - 50 кг;
песок - 40 кг;
колосниковая решетка - 28×25 см;
дверка топочная - 25×21 см;
дверка поддувальная - 25×14 см;
плита чугунная на две конфорки - 70×40 см;
обвязка плиты (уголок 30x30x4 мм) -3,5 м;
лист из кровельной стали под плиту - 1160×510 мм;
войлок строительный - 1 кг;

Один печник может сложить простую кухонную плиту в течение 3 ч (не считая кладку дымовой трубы), дополнительно для подноски материала и приготовления глинопесчаного раствора требуется 1,5 ч. Для возведения дымовой трубы необходимо дополнительное время: в зависимости от ее высоты надо подсчитать время из расчета полчаса на 1 м кладки трубы (при кладке трубы в четверть кирпича).

Теплоотдача простой кухонной плиты при двухразовом приготовлении пищи составляет около 0,7-0,8 кВт (660-700 ккал/ч).

На рисунке ниже приведены вертикальный и горизонтальный разрезы простой кухонной плиты. Далее будут даваться чертежи кладки по рядам (порядовки). Из разрезов и чертежей кладки по рядам видно, что кладка простой кухонной плиты не представляет трудностей.

Разрезы простой кухонной печи: а - фасад; б - разрез А-А (продольный вертикальный разрез печи); в - разрез Б-Б (поперечный вертикальный разрез). Обозначения: 1- топливник; 2 - зольниковая камера; 3 - колосниковая решетка; 4 - дымовая задвижка; 5 - чугунная плита (настил).

Прежде чем начать кладку простой кухонной печи, следует приобрести необходимые печные приборы.

Приготовив глинопесчаный раствор, приступают к кладке простой кухонной плиты. Если плиту кладут на фундамент, то выравнивают его вверх. При кладке плиты на деревянном полу надо вырезать лист из кровельной стали по размеру плиты. На пол положить слой листового асбеста, а при его отсутствии - два слоя строительного войлока, хорошо вымоченного в глинопесчаном растворе, накрыть все листом из кровельной стали и прибить к полу гвоздями. Затем из целого кирпича делают площадку в два ряда кладки на глинопесчаном растворе. После этого приступают к кладке плиты с первого ряда строго по порядовкам.

Первый ряд кладут, соблюдая правила перевязки швов из отборного целого кирпича, как указано на рисунке ниже. Выполненную кладку проверяют на прямоугольность.

Первый ряд простой кухонной печи

Во время кладки второго ряда устраивают поддувало, устанавливают поддувальную дверку, которую крепят к кладке с помощью печной проволоки. Временно поддувальную дверку спереди можно поддерживать кирпичами, которые укладывают штабелем на полу перед поддувальной дверкой. Дно зольниковой камеры равняется 380×250 мм.

Второй ряд кухонной печи

Третий ряд похож на предыдущий, однако следует хорошо перевязать швы.

Третий ряд

Четвертый ряд перекрывает поддувальную дверку, при этом оставляют только отверстие зольниковой камеры размером 250×250 мм, на которую укладывают колосниковую решетку. При возможности кладку с четвертого ряда желательно проводить из огнеупорного кирпича, как показано на рисунке ниже.

Кладка четвёртого ряда. Заштрихованые кирпичи - огнеупорные. Стрелками указаны направления движения горячих дымовых газов в прогревающейся печи.

Пятый ряд образует под топливника размером 510×250 мм. Кирпич, прилегающий сзади к колосниковой решетке, стесывают,для образования наклонной плоскости, по которой топливо будет скатываться на колосниковую решетку (см. разрез Б-Б по А-А). При кладке этого ряда нужно установить топочную дверку, предварительно прикрепив к ней лапки из кровельной стали с помощью заклепок.

Кладка пятого ряда печи

Шестой ряд укладывают так же, как и предыдущий, но следует перевязывать швы.

Кладка шестого ряда печи

Седьмой ряд кладут согласно рисунку ниже. Этим рядом оставляют дымоход под плитой, соединяющий топливник с дымовой трубой.

Седьмой ряд печи

Восьмой ряд выполняют строго горизонтально, этим рядом перекрывают топочную дверку. На выложенный восьмой ряд с помощью тонкого слоя глинопесчаного раствора укладывают чугунную плиту. Чугунные плиты заводского изготовления с нижней стороны имеют выступы, или ребра жесткости, которые отступают на 15 мм от краев плит.

Восьмой ряд печи

Внутренние размеры кладки восьмого ряда должны быть такими, чтобы плита своими ребрами свободно вошла туда и имела зазор на все стороны не менее 5 мм, предназначенный для расширения металла при его нагревании. Если не соблюдать этого, то чугунная плита, расширяясь, разрушит печную кладку. Чтобы кладка была прочной, на восьмой ряд укладывают обвязку из угловой стали. Рамку желательно покрыть огнеупорным лаком, который предохраняет сталь от ржавчины.

После кладки девятого ряда с помощью тонкого слоя глинопесчаного раствора устанавливают дымовую задвижку. Этот ряд - завершающий, далее идет кладка дымовой трубы.

Завершающий ряд простой кухонной печи

Кухонная плита работает следующим образом. Дымовые газы из топливника попадают под чугунную плиту, далее через отверстие под трубой через дымовую задвижку отводятся в дымовую трубу.
В кухонной плите прочистное отверстие не предусмотрено, так как чистить дымовую трубу можно через отверстие под трубой, куда легко засунуть руку через конфорку чугунной плиты.

Пример кладки варочной плиты

Во-первых, в кухонной плите топочная дверка установлена на одном уровне с колосниковой решеткой. В плите дымовые газы постоянно поддерживают в дымовой трубе высокую температуру, вследствие чего на колосниковой решетке необязательно укладывать топливо большой толщины. Во-вторых, при такой установке топочной дверки расстояние от колосниковой решетки до чугунной плиты будет равняться только 280 мм, что дает возможность даже при малом расходе топлива быстро приготовить пищу.

После окончания кладки печи ее обязательно нужно просушить, открыв топочную и поддувальную дверки и задвижку в трубе.

Чем дольше сушится печь, тем прочнее будет кладка. Кухонную плиту можно просушить небольшими пробными топками, но после пробных топок задвижку в трубе и поддувальную дверку обязательно нужно оставлять открытыми.

После полной просушки кухонную плиту штукатурят глинопесчаным раствором с последующей побелкой.

Наружную отделку лучше произвести следующим образом: после кладки восьмого ряда и установки чугунной плиты, а также перед установкой обвязки из угловой стали кухонную плиту со всех сторон замуровывают в футляр из кровельной стали (можно применять оцинкованную сталь). Предварительно вырезают соответствующие отверстия по размерам топочной и поддувальной дверок. Футляр у пола крепят с помощью плинтуса, который прибивают вокруг плиты. Наружную поверхность футляра очищают и покрывают печным лаком, который хорошо выдерживает высокую температуру.

Перед топочной дверкой на пол прибивают предтопочный лист гвоздями через 50 мм один от другого. Если же плинтус был прибит раньше, то предтопочный лист надо загнуть на плинтус.

Кухонная плита с духовкой

Кухонная плита с духовкой имеет размеры, мм: 1290x640x560 (без фундамента, т.е. без двух рядов кирпичной кладки на полу).
Для кладки кухонной плиты с духовкой необходимы следующие материалы:

кирпич красный - 140 шт.;
глина красная - 60 кг;
песок - 50 кг;
колосниковая решетка - 26×25 см;
дверка топочная - 25×21 см;
дверка поддувальная - 14×25 см;
прочистные дверки 130×140 мм - 2 шт.;
чугунная плита из пяти составных плит размером 53×18 см с двумя конфорками;
задвижка дымовая - 130×130 мм;
духовой шкаф - 45x31x28 см;
обвязка плиты (уголок 30x30x4 мм) - 4 м;
предтопочный лист из кровельной стали - 500×700 мм;
лист из кровельной стали под плиту - 1290×640 мм;
войлок строительный - 1,2 кг;
металлический ящик для сбора золы в зольниковой камере - 350x230x100 мм.

Один печник может сложить эту печь в течение 3-4 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 2 ч. Теплоотдача плиты при двухразовом приготовлении пищи составляет около 0,8 кВт (770 ккал/ч). На рисунке ниже изображены общий вид, продольный и поперечные разрезы кухонной плиты с духовкой. Далее будут приведены рисунки-порядовки каждого ряда. Кладка кухонной плиты с духовкой также не представляет трудностей и похожа на кладку простой кухонной плиты, но здесь приходится устанавливать духовой шкаф и прочистные дверки.

Кухонная плита с духовкой: а - общий вид; б - разрезы А-А, Б-Б (вертикальные разрезы), В-В, Г-Г (горизонтальные разрезы). Обозначения: 1 - зольниковая камера; 2 - колосниковая решетка; 3 - топливник; 4 - чугунная плита; 5 - духовка; 6 - дымовая задвижка; 7 - топочная дверка; 8 - поддувальная дверка; 9 - прочистные отверстия.

При кладке плиты на самостоятельном фундаменте перед началом работ выравнивают его верх слоем глинопесчаного раствора.

При установке плиты на полу перед началом кладки первого ряда необходимо провести те же работы, что и при кладке простой кухонной плиты.

Кладку первого ряда производят из отборного целого кирпича, строго придерживаясь при этом правила перевязки швов. Длина кухонной плиты должна соответствовать длине пяти кирпичей, ширина - длине 2,5 кирпича. С помощью шнура проверяют равенство диагоналей.

Кладка первого ряда кухонной плиты с духовкой

Второй ряд выкладывают, строго следуя порядовке. Здесь оставляют зольниковую камеру размером 380×250 мм, устанавливают и крепят поддувальную дверку, на задней стенке оставляют прочистные отверстия (ширина отверстий должна равняться ширине кирпича, т.е. 12 см). При возможности устанавливают прочистные дверки размером 130×140 мм. У крайнего от зольниковой камеры прочистного отверстия укладывают кирпич на ребро, как показано на порядовке кладки. Для лучшего крепления духовки в середине места ее установки кладут половинку кирпича на ребро.

Кладка второго ряда плиты

Третий ряд похож на предыдущий, только следует соблюдать правило перевязки швов.

Кладка третьего ряда плиты

Четвертый ряд перекрывает поддувальную и прочистные дверки. После окончания кладки четвертого ряда на тонком слое глинопесчаного раствора на заранее отмеченном месте устанавливают духовку. После этого устанавливают колосниковую решетку. Этим же рядом установленным на ребро кирпичом перекрывают дымоход в дымовую трубу.

Кладка четвёртого ряда плиты с духовкой

Во время кладки пятого ряда устанавливают и крепят топочную дверку, кирпич перед установкой за колосниковую решетку стесывают для того, чтобы топливо в процессе горения постепенно скатывалось на колосниковую решетку.

Кладка пятого ряда плиты

Шестой ряд похож на пятый.

Кладка шестого ряда плиты

Седьмой ряд выкладывают по порядовке. Образовавшийся канал дымовой трубы с передней стороны закладывают с помощью трех кирпичей, вследствие чего внутренний размер образовавшегося канала под дымовой трубой будет равняться 130×130 мм. В изображении этого ряда у духовки видна пароотводная труба диаметром 10 мм и длиной 160 мм, которая соединяет духовку с восходящим каналом. Эта труба предусмотрена для удаления пара и запаха.

Кладка седьмого ряда плиты с духовкой. Стрелками указаны направления движения горячих дымовых газов в прогревающейся печи.

Восьмой ряд выполняют строго горизонтально по уровню. Этим рядом перекрывают духовку и топочную дверку. Верхнюю стенку духовки обмазывают слоем глиняного раствора толщиной до 10-
15 мм, который будет защищать духовку от быстрого прогорания.

Кладка восьмого ряда кирпичной печи (до установки чугунной плиты)

При этом необходимо, чтобы расстояние между верхом глиняной обмазки и чугунной плитой было не менее 70 мм. После этого устанавливают на тонком слое глинопесчаного раствора чугунную плиту и обмуровку из угловой стали.

Восьмой ряд кирпичной печи (после установки чугунной плиты)

После кладки девятого ряда остается только кладка вертикального канала. Девятый ряд кладут согласно изображению ниже.

Девятой ряд печи

После кладки десятого ряда устанавливают дымовую задвижку.

Десятый ряд печи

Кладкой одиннадцатого ряда начинают дымовую трубу. Дальнейшая кладка трубы не представляет трудностей.

Заключительный ряд печи (не учитывается кладка дымовой трубы)

Кухонная плита с духовкой работает так. Из топливника дымовые газы направляются под чугунную плиту, откуда они, обогревая духовку сзади с обеих сторон, опускаются под духовку и направляются к отверстию под дымовой трубой. Поднимаясь по вертикальному каналу, они через дымовую задвижку попадают в дымовую трубу и удаляются в атмосферу.

Кухонная плита с духовкой и водогрейной коробкой

Для кладки кухонной плиты с духовкой и водогрейной коробкой размером 1290×640 мм необходимы те же материалы, что и для предыдущей плиты. Дополнительно следует приобрести водогрейную коробку размером 510x280x120 мм.

На рисунке ниже приведены общий вид, горизонтальный разрез по А-А и вертикальный разрез по Б-Б плиты.

Кухонная плита с духовкой и водогрейной коробкой: а - общий вид; б - разрезы. Определения: 1 - топливник; 2 - чугунная плита; 3 - духовка; 4 - водогрейная коробка; 5 - дымовая задвижка; 6 - зольниковая камера; 7 - обвязка из угловой стали

Кухонную плиту с духовкой и водогрейной коробкой кладут в том же порядке, что и кухонную плиту с духовкой. Разница только в том, что после кладки третьего ряда вместо перегородки кирпичом на ребро между духовкой и вертикальным каналом устанавливают водогрейную коробку в футляре. Высота водогрейной коробки должна соответствовать высоте четырех рядов кирпичной кладки плашмя. В остальном кладка полностью похожа на кладку кухонной плиты с духовкой.

Кухонная плита с духовкой и водогрейной коробкой улучшенной конструкции

В кухонных плитах в сельской местности готовят не только пищу для людей, но и варят корм для скота, кипятят белье при стирке. Во время топки в помещение поступает много пара и выделяются посторонние неприятные запахи. Из-за этого повышается влажность воздуха в помещении, что отрицательно сказывается на его микроклимате. Поэтому для удаления постороннего запаха и пара в кухонных плитах желательно предусмотреть варочную камеру, которую с помощью вентиляционного канала соединяют с дымовой трубой. В вентиляционном канале надо устанавливать вентиляционную задвижку.

Установка двухстворчатой двери в варочной камере позволяет сохранить пищу в ней горячей долгое время и таким образом предупредить ее закисание.

Варочная камера в кирпичной печи

Топливник и поддувало (зольниковую камеру) снаружи закрывают соответствующими дверками. Верхнюю поверхность духового шкафа защищают от горячих газов слоем глиняного раствора толщиной 10-12 см. Кухонную плиту с четвертого по девятый ряд желательно класть из огнеупорного кирпича (особенно топливник).

Пример перекрытия зольника

Кухонную плиту до девятого ряда кладки желательно изготовить из листовой стали, а для усиления ее прочности после монтажа каркаса на глинопесчаном растворе установить обвязку из угловой стали. Так как масса такой плиты будет больше одной тонны, ее устанавливают на самостоятельном фундаменте.

При невозможности устройства самостоятельного фундамента пол необходимо укрепить дополнительными балками, которые монтируют на кирпичных столбиках. Вместо кирпичных столбиков можно применять столбы из бревен твердой породы, железобетонные столбы, железные трубы сечением не менее 180-200 мм.

В кухонной плите улучшенной конструкции предусмотрена задвижка «прямого» хода. Во время длительной топки плиты возможно испарение воды в водогрейной коробке. Для прекращения этого необходимо долить в нее немного холодной воды и открыть задвижку «прямого” хода. При этом дымовые газы из-под чугунной плиты не опускаются вниз, а сразу уходят в дымовую трубу. Вследствие этого водогрейная коробка перестает прогреваться, испарение воды в ней прекращается.

Пример задвижки «прямого» хода

Для удобства очистки зольниковой камеры от золы в нее устанавливают специальную коробку из кровельной стали размером 350x230x100 мм. Этим предотвращается загрязнение помещения при очистке зольниковой камеры от золы.

Кухонная плита такой конструкции имеет следующие преимущества по сравнению с предыдущей кухонной плитой с духовкой и водогрейной коробкой:

во время приготовления пищи в помещение не поступают пар и посторонние запахи, которые удаляются в атмосферу через вентиляционное отверстие;
приготовленная на плите пища в варочной камере сохраняется горячей долгое время и не закисает в течение суток;
с помощью задвижки «прямого» хода возможно готовить пищу, не прогревая водогрейную коробку и предотвращая тем самым дальнейшее испарение воды в ней.

На рисунке ниже приведен общий вид кухонной плиты спереди, здесь же даны чертежи разрезов плиты в наиболее сложных местах. Чертежи кладки по рядам будут далее, и они дают исчерпывающее представление о внутреннем устройстве плиты. Пользуясь порядовками и чертежами по рядам, можно сложить плиту самому, без помощи печника.

Кухонная плита с духовкой и водогрейной коробкой улучшенной конструкции: а - фасад; б - разрезы А-А, Б-Б, в - разрезы В-В, Г-Г, Д-Д, Е-Е. Определения: 1 - поддувальная дверка; 2 - топочная дверка; 3 - духовка; 4 - дверка варочной камеры; 5 - дымовая задвижка; 6 - вентиляционная задвижка; 7 - задвижка «прямого» хода; 8 - водогрейная коробка; 9 - прочистные отверстия; 10 - чугунная плита.

Кухонная плита с духовкой и водогрейной коробкой улучшенной конструкции имеет размеры, мм: 1290x640x1330.

Для кладки необходимы следующие материалы:

кирпич красный - 250 шт.;
кирпич огнеупорный - 80 шт.;
глина красная - 180 кг;
песок - 90 кг;
дверка топочная - 250×210 мм;
дверка поддувальная - 250×140 мм;
решетка колосниковая - 280×250 мм;
шкаф духовой размером 250x280x450 мм;
плита чугунная с двумя конфорками - 700×400 мм;
водогрейная коробка - 250x140x510 мм;
предтопочный лист - 500×700 мм;
сталь полосовая размером 400x250x6 мм;
дверь к варочной камере - 750x350x5 мм;
сталь угловая для обвязки плиты размером 30x30x3 мм - 4,1 м;
сталь полосовая для перекрытия варочной камеры размером 450x45x4 мм - 4 шт.

Кухонную плиту может сложить один печник в течение 18- 20 ч, для приготовления раствора и подноски материала требуется дополнительно 6 ч.

Чтобы сложить плиту с топкой с левой стороны, нужно рассматривать чертежи с помощью зеркала, поставленного ребром на чертеж.

Кухонную плиту выкладывают следующим образом. Кладку первого ряда производят по фундаменту, возведенному до уровня пола. Первый ряд определяет основные размеры плиты. Длина плиты равняется длине кладки пяти кирпичей на глинопесчаном растворе, а ширина - длине 2,5 кирпича.

Первый ряд улучшенной кухонной плиты с духовкой и водогрейной коробкой

Во время кладки второго ряда спереди устанавливают две прочистные дверки и поддувальную дверку. Их крепят к кладке с помощью печной проволоки.

Кладка второго ряда печи; 1 - поддувальная дверка, 9 - прочистные отверстия.

Кладку третьего ряда производят согласно порядовке, она похожа на предыдущий ряд. После кладки третьего ряда устанавливают водогрейную коробку.

Кладка третьего ряда печи; 11 - стальной лист толщиной 3 мм.

Топливник четвертого ряда кладут из огнеупорного кирпича, при его отсутствии применяют отсортированный первосортный красный кирпич. Четвертый ряд перекрывает прочистные отверстия и поддувальную дверку, образуя начало пода. После кладки четвертого ряда устанавливают колосниковую решетку и духовку.

Кладка четвёртого ряда печи

Кладка пятого ряда не представляет трудностей. Кирпич, прилегающий сзади колосниковой решетки, наполовину стесывают для образования наклонной плоскости.

Кладка пятого ряда печи; 3 - духовка.

Перед кладкой шестого ряда подготовляют топочную дверку, для чего сверху и снизу заклепками прикрепляют полосовую сталь, которая должна быть длиннее топочной дверки в обе стороны на 10 см. Для большей прочности концы полосовой стали прикручивают печной проволокой, концы которой заделывают в кладку. Дверку устанавливают на глинопесчаном растворе, предварительно обмотав асбестовым волокном рамку топочной дверки.

Кладка шестого ряда

Кладкой седьмого ряда закрепляют основание топочной дверки.

Кладка седьмого ряда

Восьмой ряд перекрывает водогрейную коробку.

Кладка восьмого ряда

Девятый ряд перекрывает топочную дверку и духовку. Верх духовки защищают от прогорания слоем глиняного раствора толщиной 10-12 мм. Этот ряд желательно класть полностью из огнеупорного кирпича.

Кладка девятого ряда

После окончания кладки девятого ряда над топливником на глинопесчаном растворе устанавливают чугунную плиту. Большую конфорку плиты помещают над топливником. Рядом с основной плитой ставят дополнительную, выполненную из стального листа размером 400x200x6 мм. После этого укладывают уголковую сталь, к которой приварена нижняя рама дверки варочной камеры. Для прочности уголковую сталь желательно привязывать через специальные отверстия в ней печной проволокой, которую крепят к кладке.

Установка чугунной плиты на девятый ряд; 12 - стальной лист толщиной 6 мм; 13 - сталь угловая.

Десятый ряд кладут из обыкновенного красного кирпича. С правой стороны оставляют окно для чистки канала «прямого» хода. Часть кирпичей, которые перекрывают плиту, перед кладкой отесывают кирочкой для того, чтобы в случае поломки плиты можно было легко ее заменить.

Кладка десятого ряда

Кладка одиннадцатого ряда не представляет трудностей, необходимо только соблюдать правила перевязки швов.

Одиннадцатый ряд печи

Двенадцатый ряд перекрывает окно чистки.

Двенадцатый ряд печи

После кладки т ринадцатого ряда на глинопесчаном растворе устанавливают задвижку «прямого» хода.

Тринадцатый ряд печи; 6 - вентиляционная задвижка.

Кладка четырнадцатого ряда должна соответствовать уровню верхней рамки двери к варочной камере. Рядом с верхней рамкой двери к варочной камере устанавливают угловую сталь размером 45x45x800 мм.

Четырнадцатый ряд печи

Пятнадцатый ряд перекрывает дверку к варочной камере.

Пятнадцатый ряд печи

Шестнадцатый ряд перекрывает канал «прямого» хода.

Кладка шестнадцатого ряда кухонной печи

Кладка семнадцатого ряда предусматривает вентиляционный канал для отвода запаха и пара из варочной камеры.

Кладка семнадцатого ряда кухонной печи

После окончания кладки восемнадцатого ряда над варочной камерой устанавливают четыре отрезка полосовой стали размером 4x45x500 мм для перекрытия варочной камеры.

Кладка восемнадцатого ряда кухонной печи

Девятнадцатый ряд перекрывает варочную камеру. После окончания кладки этого ряда устанавливают вентиляционную задвижку.

Кладка девятнадцатого ряда кухонной печи; 6 - вентиляционная задвижка.

Кладка двадцатого и двадцать первого рядов не представляет трудностей, только следует хорошо перевязывать швы.

Кладка двадцатого ряда кухонной печи

Кладка двадцать первого ряда

Кладка двадцать второго ряда уменьшает размеры дымохода, он составит 130×130 мм.

Кладка двадцать второго ряда

Двадцать третий и двадцать четвертый ряды кладут согласно порядовке.

Двадцать третий ряд печи

Двадцать четвёртый ряд

После кладки двадцать пятого ряда устанавливают дымовую задвижку, которая является одновременно и регулировочной.

Кладка двадцать пятого ряда печи; 5 - дымовая задвижка.

Кладкой двадцать шестого ряда начинают дымовую трубу. Кладка дымовой трубы не представляет трудностей.

Кладка завершающего ряда (не считая дымовой трубы)

После окончания кладки печи перед ее обмазкой очищают дымоходы от упавших остатков раствора и щебня через прочистные отверстия. Отверстия для чистки после этого закладывают половинками кирпича на глинопесчаном растворе.

При установке прочистных дверок их плотно закрывают, неплотности замазывают глинопесчаным раствором.

После этого плиту можно просушить двумя способами: открыв топочную и поддувальную дверки и задвижки или небольшими пробными топками. После полной просушки плиту штукатурят глинопесчаным раствором, а после просушки штукатурки производят двухкратную побелку. Перед топочной дверкой на пол прибивают предтопочный лист.

Варочная печь из кирпича своими руками: пошаговая инструкция кладки + фото

Может показаться, что эпоха русской печи, которая была многофункциональным отопительным устройством, давно стала историей. Городские жители давно свыклись с удобствами газовых и электрических приборов для обогрева своего жилья и приготовления пищи. Но в последние годы наблюдается тенденция переселения людей в постройки частного домостроительства. А что лучше обогреет загородный дом, чем экономичная и красивая варочно-отопительная печь из кирпича ?

Проектов варочно-отопительных кирпичных печей на сегодняшний день достаточно много. При этом каждый из них может обладать как своими достоинствами, так и недостатками, которые нужно учитывать при возведении такого устройства своими руками. В целом кирпичная печная постройка со встроенной варочной поверхностью - отопительное устройство, не имеющее аналогов по своей тепловой эффективности и экономичности. Но всё же нужно подробнее разобраться в причинах её популярности.

Варочно-отопительные печи из кирпича – плюсы

Такие печные конструкции, используемые в частных домах или дачных постройках, имеют целый ряд весомых преимуществ перед газовыми или электрическими аналогами:

Современные проекты варочно-отопительных кирпичных печей настолько разнообразны, что могут стать настоящим украшением любого жилого помещения. Плюс ко всему многие домовладельцы забывают о важной особенности любой печи - она не даёт застаиваться воздуху в помещении даже при закрытых окнах и дверях.

Конструктивные особенности кирпичных печей

Наверное, объяснять, что такое кирпичная печь не имеет никакого смысла. А вот ознакомиться с её конструктивными основными элементами важно, особенно если планируется её возведение своими руками. Итак, под классической варочно-отопительной печкой подразумевается конструкция, состоящая из следующих элементов:

По сути, это основные элементы любой варочно-отопительной печи, благодаря которым происходит нагрев помещения и приготовление пищи. При этом некоторые конструкции могут оснащаться духовым шкафом , водогрейным коробом, сушильной нишей и многими другими приспособлениями, улучшающими, комфорт жильцов дома.

Естественно, воплощение такого проекта можно доверить профессиональному печнику или выполнить все работы своими руками. Преимуществом первого варианта являются скорость и надёжность возведения печи. В свою очередь, самостоятельные работы позволят сэкономить на услугах профессионала. Но для начала нужно ознакомиться с популярными проектами сооружения варочно-отопительных печей.

Классическая печная конструкция

Проекты варочно-отопительных печных конструкций из кирпича могут быть разными и основываться на требованиях домовладельца. А именно, с какой целью будет использоваться устройство. При этом под классическим печным устройством подразумевается простейшая печь с поверхностью для приготовления пищи, которая предназначается для обогрева небольших дачных построек.

Такие устройства для дачных домиков зачастую не имеют кирпичных колодцев, а обустраиваются одним дымоходом. Поэтому они имеют низкий коэффициент полезного действия. При этом обогрев помещения происходит посредством передачи тепла от раскалённой чугунной варочной плиты в комнату.

Шведка или русская печка

Шведская варочно-отопительная печь - одно из самых популярных печных устройств, используемых, в современных загородных постройках. При этом характерной особенностью таких конструкций является наличие следующих параметров:

Старинный проект классической русской печи на сегодняшний день находится на стадии возрождения . При этом было воплощено множество доработок, которые коснулись увеличения КПД, уменьшения размеров и многофункциональности печи.

Подготовительный этап возведения кирпичной печи

Работу печника можно по праву назвать творческим и в то же время кропотливым процессом, ведь даже малоизвестных нюансов обычной кладки кирпичей очень много. При этом для возведения даже простейшей варочно-отопительной печи своими руками нужно провести определённые подготовительные работы и собрать материалы и инструменты:

качественно подготовленная площадка, на которой будет возводиться печь;
огнеупорные кирпичи;
раствор на основе глины и песка;
минимальный комплект инструментов: мастерок, простейший строительный уровень, отвес и рулетка.

При этом для упрощения возведения печной конструкции существует подробная инструкция, включающая в себя кладку каждого отдельно взятого ряда печи.

Отопительные варочные печи из кирпича своими руками

После завершения подготовительного этапа работ можно переходить к укладке кирпичей отопительно-варочной конструкции в соответствии со следующей последовательностью проведения работ.

Укладывая начальный ряд кирпичей самостоятельно, нужно помнить о его важности. Именно от этого будет зависеть устойчивость и конфигурации печки. Первый ряд должен быть выложен чётко по уровню. Прежде чем переходить к следующему ряду обязательно монтируется дверца поддувала.
Кладка 2 и 3 ряда выполняется соответственно порядовке с формированием поддувала. При этом верхний край 3 ряда должен заканчиваться на уровне с дверцей. За счёт среза краёв кирпичей обеспечивается нужная конфигурация камеры поддувала. Следующий ряд возводится с правого края печи, но перед этим устанавливается дверца для чистки и перекрывается поддувало по форме напоминающее квадратное отверстие над зольником.
Укладку 5 ряда выполняют по аналогии с предыдущим при этом, продолжая сужать зольник. Решётка укладывается на 5-й ряд, при этом для удобства скалывается кромка кирпичей.
По причине расширения металла во время нагрева между колосниками и 6 рядом должен оставаться зазор 10-15 мм. В дальнейшем его засыпают песком.
На 7 ряду кладки выполняется монтаж топочной дверцы и формирование камеры. Для перекрытия правого канала его формируют таким образом, что образовалось 3 более маленьких аналога. Возведение 8 и 9 рядов полностью аналогично 7 шару кирпичей. По высоте кладка должна соответствовать уровню топочной дверцы. Для плавного прохода дыма, края кирпичей перегородки на правом канале стёсываются под углом.
10 ряд кладки печи своими руками требует особого внимания. При его возведении необходимо контролировать горизонтальность каждого отдельно взятого кирпича при помощи водяного уровня. Такое повышенное внимание обусловлено тем, что именно на этом уровне будет укладываться чугунная варочная поверхность. Также на этом уровне перекрывается топочная дверца. В правой части печи оставляют 2 канала квадратного сечения.
Начиная с 11 шара, возведение печи может выполняться обычным красным кирпичом . Варочная чугунная плита укладывается внутрь 11 ряда на предыдущий слой. Кирпичи, соприкасающиеся с варочной поверхностью, стёсываются по кромке. Если планируется установка духового шкафа, то на этом ряду монтируется рама для заслонки варочной камеры. Благодаря металлической рамке варочную камеру можно перекрывать заслонкой, которая и будет формировать духовку.
На 12 ряду выполняют соединение двух правых каналов в один в соответствии с планом порядовки. На следующем этапе выполняют перекрытие правого канала таким образом, чтобы формировалось два новых аналога меньшего размера.
На уровне 14 ряда нужно не забыть об установке заслонки, благодаря которой перекрываются отработанные газы так, чтобы в процессе приготовления пищи в летний период года не прогревалось всё печное устройство. Следующий ряд предусматривает перекрытие заслонки.
На уровне 16 ряда устанавливается специальная дверца . Её монтаж выполняется с правой стороны конструкции, что позволяет обеспечить удаление неприятных запахов и гари, которые образуются в процессе готовки кулинарных шедевров. По своему принципу такой конструктивный элемент работает, как стандартная вытяжка. На 17 шаре кладки над варочной камерой укладывается 2 полосы из металла. Их основным предназначением является удержание кирпичей при перекрытии камеры. На этом же уровне выполняется перекрытие вентиляционной дверцы.
На уровне 18 и 19 ряда варочная камера полностью перекрывается. Важно не забывать об установке опор в виде металлических полос. На 20 ряду перекрытие камеры выполняют путём установки 2 кирпичей на ребро. При этом они должны располагаться на 4 см расстоянии от задней стенки. Далее, монтируется очистительная дверца. Последующие ряды укладываются по аналогии. На уровне 22 шара выполняется перекрытие дверок. С правой стороны печи оставляется 2 канала.
На 23 ряду кладки осуществляется перекрытие каналов варочной камеры . Кладка кирпичей выполняется на ребро. Последующие ряды укладываются по аналогии вплоть до 26 шара. Следующий ряд возводится из 3 кирпичей установленных на ребро, на одинаковом расстоянии друг относительно друга и от стенок. С правой стороны снова формируется 1 канал квадратной формы.
Возведение 28-го шара обусловлено соблюдением качественной перевязки швов между кирпичами. Сама же укладка кирпича аналогична предыдущим рядам. На уровне 29 ряда снова должен образоваться 1 канал. С передней стороны выполняют установку 2 кирпичей, которые должны быть утоплены на половину собственной толщины. На данном ряду происходит полное перекрытие тепловой камеры. Также на этом этапе нужно установить задвижку дымохода.
Над камерой укладывается 3 шара кирпичей , что позволяет достигнуть качественной пожарной безопасности и прекрасной теплоёмкости печного устройства.

Такая конструкция считается базовой и может использоваться в качестве основы, если будет возводиться другой проект отопительно-варочной печи из кирпича. При этом изменения могут вноситься как в габариты камеры сгорания, так и зольника или варочной поверхности из чугуна всё зависит от предпочтений домовладельца. Основным преимуществом рассмотренной конструкции является соотношение цены и качества особенно при выполнении работ своими руками.

Отопительно-варочные печные конструкции из кирпича уже на протяжении многих лет доказывают свою эффективность в домах с любыми размерами. Благодаря их многофункциональности и сравнительно небольшим размерам они по-прежнему привлекают многих владельцев загородных домостроений. А учитывая доступность и дешевизну топлива, они становятся незаменимыми отопительными устройствами в дачных постройках и других помещениях, где отсутствует газ.

Классическим средством отопления в загородном доме в России с давних времен служит кирпичная печь. Несмотря на стремительно развивающиеся технологии – печь до сих пор остается надежным средством, которое эффективно обустраивает комфорт в доме. Конечно, сейчас можно приобрести электрические или газовые отопительные или варочные приборы, но ничто не сравнится с традиционной печкой из кирпича, с помощью которой можно и дом отопить и вкусную еду приготовить. Они наполнят ваш дом уютным теплом от живого танцующего огня, а пища, приготовленная на них будет отличаться неповторимым вкусом.

С давних времен строительством кирпичных печей в домах занимались профессионалы. Секреты мастерства передавались из поколения в поколение и печники всегда были уважаемыми людьми в своей местности. Однако наступил новый информационный век и сведения о технологиях уже не передаются из уст в уста, а широко распространяются в сети. Конечно, строительство кирпичной печи требует определенных профессиональных навыков и без их наличия не стоит и браться за полноразмерную печь в доме.

Но, ознакомившись с основными принципами строительства кирпичных отопительно варочных печей вы вполне можете для начала соорудить небольшую печь в летней кузне. Также знание этих принципов поможет вам не попасть впросак при беседе с подрядчиком, которому вы заказываете строительство такой печи.

Конструкция отопительно-варочной печки

Отопительно-варочная кирпичная печь представляет собой довольно сложное инженерное сооружение. Начинать ее строительство лучше всего с качественного проектирования. Подробный проект и сопутствующий ему расчет поможет вам выверит все нюансы строительства и избежать ошибок.

В интернете имеется множество проектов отопительно-варочных печей, но каждый отдельный чертеж подходит только для индивидуального дома, а не всем подряд. Прежде всего из-за геометрических размеров помещения. Поэтому лучше всего составить индивидуальное решение, которое удовлетворит вас с функциональной стороны и впишется в ваше жилище.

Начинаем возводить отопительно-варочную печь, а нужен ли фундамент?

Сама по себе кирпичная печь – это довольно массивное сооружение, но необходимость строительства фундамента возникает только для конструкций весом свыше 750 килограмм . Более легкую теоретически конструкцию можно расположить непосредственно на деревянном полу, но при том условии, что он выдержит такую нагрузку. Но кирпич и дерево пола имеют разный срок службы и поэтому даже легкие кирпичные печи рекомендуется ставить на фундамент.

Вес будущей печи вычисляется расчетами, исходя из размеров и веса предполагаемых к использованию строительных материалов. Если не знаете как его подсчитать — взвесьте один кирпич и умножьте на количество кирпичей в конструкции. Прибавьте к этой цифре вес смеси и воды и все металлические детали: дверцы, задвижки, трубы. К получившей цифре прибавьте 50% , потому что вы что-нибудь могли не учесть!

Обратите внимание, что фундамент массивной кирпичной печи не должен быть связан с фундаментом самого дома. Дело в том, что стены помещения и печь могут давать разную нагрузку и разную степень усадки, вследствие несовпадения которых в конструкции могут появиться трещины, хорошо если трещина пойдет по печке, а если по стене дома?

Под печь обычно размещается ленточный или плитный фундамент. Принципы его строительства – такие же, как и для жилых помещений:

Проводится расчет
На местности размечается место, учтите, что края фундамента должны выступать за габариты печи не менее, чем на 5 сантиметров
Копается котлован, глубиной около полуметра
На дно котлована укладывается песчано-гравийная подушка, которая затем утрамобовывается
Сверху на подушку заливается тонкий слой жидкого цементно-песчаного раствора
Строится опалубка, при этом верхний уровень фундаментной опоры располагается на 15 сантиметров ниже уровня пола
Монтируется армирующий каркас
Заливается бетонный раствор

После созревания бетонного раствора, которое обычно происходит в течении нескольких недель поверхность бетонного фундамента необходимо гидроизолировать. Для этого используется либо жидкий гидроизоляционной материал, либо листовой рубероид. Рубероид можно положить в несколько слоев.

Порядовка самой популярной отопительно-варочной печи в России

Первые ряды кирпичной печи выкладываются сплошной лентой. Обычно цоколь печи составляет 2-3 ряда кирпича.

Следующие ряды печи формируют зольник, к которой образуется доступ для проведения чистки. На верхний ряд стенок зольника укладывается колосниковая решетка. Она служит для того, чтобы организовывался поток воздуха к топочному отсеку, а отгоревшие дрова падали в зольник.

Схема кладки — часть 2

Следующим «этажом» идет топочный отсек. Для организации варочной поверхности прямо над топочным отсеком или чуть в стороне от него выкладывается участок для размещения варочной конфорки.

Особенности конструкции дымохода у отопительно-варочной печи, в чем существенные отличия?

Над топочным отсеком после строительства начинает формироваться дымоход. Конструкция дымохода имеет как правило сложную конструкцию. В ней должны предусматриваться либо горизонтальные участки, либо своеобразные колпаки. Связано это с тем, что поток дыма должен задерживаться внутри отсека дымохода и нагревать окружающие стенки, которые передают тепло в воздух помещения. Такая конструкция дымохода, в отличии от прямой дымовой трубы позволяет тратить меньше топлива для обогрева помещения.

Кроме того, хорошая кирпичная печь может иметь в своей конструкции два пути для отвода дыма: летний и зимний. Направление потока горячего дыма определяется специальной заслонкой. В летние дни горячий дым направляется по кратчайшему пути для того, чтобы не создавать чрезмерный перегрев помещения. А вот в холодные зимние дни горячий дым идет по длинному извилистому пути, полностью отдавая свое тепло кирпичам дымохода, а следовательно и в помещение.

Также на дымоходе может быть задвижка, которая переключает дымоход на работу только варочного или только топочного отсека.

Из возможного оборудования печи можно отметить еще водогрейный бачок, дверцы с доступом к различным участкам для чистки и канал для забора воздуха для создания тяги.

А где же поставить такую печь?

Кирпичную отопительно-варочную печь рекомендуется ставить в простенок или в месте стыка межкомнатных перегородок. При таком расположении вы можете обеспечить нагрев нескольких помещений, не монтирую громоздкую и дорогую систему водяного или парового отопления. Однако, печь не должна быть расположена вплотную к стенам деревянного сруба.

Материалы, используемые при кладке печи

Основная часть конструкции отопительно варочной печи монтируется их полнотелого красного кирпича. Этот же строительный материал используется и для формировании дымохода. Специальный огнеупорный кирпич используется для формирования топки и основания для варочной конфорки. Для того, чтобы разместить чугунную варочную конфорку в теле кирпича вырезается паз, либо формируется ряд кирпичей с уступом. Между собой кирпичи в печи скрепляются смесью из песка из глины в сочетании от 1 к 2 до 1 к 5. Для подготовки раствора песок просеивается через строительное сито, а глина на пару дней помещается в воду для размягчения. Итоговая консистенция раствора не должна растекаться по поверхности кладки, но и не липнуть к кельме. Для компенсации растекания добавляется песок, а для компенсации прилипания – глина. Шов между кирпичами должен быть в районе 5 миллиметров после высыхания. Для определения нужной консистенции раствора можно выложить пробную кладку из нескольких кирпичей. Использование цементо-песчаного раствора может привести к растрескиванию швов в зоне высоких температур.

Лучшим материалом для изготовления духовки, варочной конфорки, задвижек, дверок и колосниковой решетки является чугун. При использовании стальных элементов существует риск их преждевременного прогорания.

Между чугунными элементами и кирпичным корпусом печи размещаются прокладки из материалов, невосприимчивых к огню. Допускается использование асбестового листа или аналогичного шнура, картона из базальта. Чтобы надежно зафиксировать чугунный элемент в кирпичной кладке в швы заводится вязальная стальная проволока.

Обеспечение пожарной безопасности

Кирпичная отопительно-варочная печь является конструкцией повышенной пожарной опасности. Для защиты от выпадающих углей перед дверцей топки на пол монтируется лист кровельного железа. При проходе дымохода через деревянное перекрытие он изолируется негорючим материалом. При этом строительные нормы определяют, что конструкция дымохода должна располагаться от горючих материалов на расстоянии не менее полуметра.

Двухколпаковая отопительно-варочная печь: видео процесса кладки

Профессиональные печники и народные умельцы разработали множество моделей отопительно-варочных печей. Такие конструкции очень удобны. Они позволяют одновременно обогревать дом и готовить еду.

Хотите построить отопительно-варочную печь самостоятельно? Никаких проблем! В этом вам помогут пошаговые инструкции по возведению двух удачных моделей: «шведки» и двухколпаковой печки. Ознакомьтесь и приступайте.

Независимо от , она нуждается в надежном и прочном основании. Этот фундамент подойдет как для шведки, так и для двухколпаковой модели.

Последовательность обустройства опоры следующая.

Первый шаг

Роем котлован глубиной около полуметра.

Второй шаг

Утрамбовываем дно ямы и засыпаем ее 15-20-сантиметровым слоем песка. Поливаем песок водой и тщательно утрамбовываем.

Третий шаг

Устанавливаем опалубку.

Четвертый шаг

Укладываем арматурный каркас.

Пятый шаг

Готовим раствор из части цемента, пяти частей щебенки, трех частей речного просеянного песка и воды. Заливаем таким раствором примерно половину свободного горизонтального пространства котлована. Даем заливке просохнуть.

Шестой шаг

Готовим раствор из части цемента и трех частей песка. Заливаем смесью оставшееся пространство ямы. Верхнюю часть заливки тщательно разравниваем при помощи правила.

Седьмой шаг

Через 3-4 недели после заливки укрываем застывший фундамент слоем рубероида.

Выкладываем «шведку» с варочной панелью и духовкой

Мы строим модифицированную версию «шведки» с духовым шкафом. Очень удобный вариант – можно отапливать дом, готовить еду и выпекать различные блюда.

Приступаем к кладке.

Выкладываем первый ряд . Это самый ответственный этап. Кирпичи кладем максимально аккуратно, каждый из них проверяем уровнем.

В этой шведке поддувало будет находиться слева. Сначала кладем трехчетвертные кирпичи. Чтобы в дальнейшем было проще избавляться от золы, стесываем внутренние стороны кирпичей по направлению к внутренней камере. Для этого используем болгарку.

Устанавливаем поддувальную дверцу и выкладываем 2-й ряд в соответствии с порядовкой. Дверцу перед установкой обматываем асбестовым шнуром. Для крепления дверцы используем проволоку. Далее мы сможем вставить ее в предварительно подготовленные углубления в кирпичах и вмуровать в кладку.

Выкладываем 3-й ряд печки по порядовке. Кирпичи стесываем, обеспечивая требуемую форму поддувала. По высоте этот ряд кладки совпадет с ранее установленной дверкой.

Четвертый ряд начинаем выкладывать с правого края. Предварительно устанавливаем прочистную дверцу. При кладке этого ряда перекрываем поддувальную дверку. Над зольником нужно получить квадратное отверстие. Для этого соответствующим образом скалываем кирпичи.

Пятый ряд укладываем подобно четвертому, но отверстие зольника сужаем еще сильнее.

Выкладываем шестой ряд по порядовке. На схеме вы видите заштрихованный участок. В этом месте кладку нужно делать шамотным кирпичом. Для большего удобства дальнейшей укладки топлива на решетку , скалываем кромку кирпичей перед местом ее установки. Решетку укладываем на пятом ряду.

Во время использования печи металл будет расширяться под воздействием высоких температур. Поступаем предусмотрительно и оставляем между решеткой колосника и шестым рядом кладки 1-1,5-сантиметровый зазор. В дальнейшем заполним его песком.

В седьмом ряду устанавливаем дверцу топки. Затем перекрываем правый канал так, чтобы он превратился в 3 канала меньших размеров.

Следующие два ряда кладем аналогично седьмому. По высоте кладка будет находиться на одном уровне с топочной дверцей. Чтобы дымовые газы отводились более плавно, стесываем кромки кирпичей, уложенных на перегородку правого канала и топочной камеры.

Десятый ряд выкладываем из огнеупорного кирпича. Работаем максимально аккуратно. Проверяем ровность укладки каждого элемента уровнем. На этот ряд будем укладывать панель для варки, поэтому никаких перекосов и даже малейших неровностей быть не должно. На этом же ряду перекрываем дверцу топочного отделения. С правой стороны останется пара каналов. Они имеют квадратное сечение.

Одиннадцатый ряд можем класть простым керамическим кирпичом. Работаем по порядовке. Укладываем варочную панель, опирая ее на 10-й ряд. Стесываем кромки кирпичей 11 ряда, граничащих с плитой. Благодаря этому между ними будет создан 2-сантиметровый зазор.

Одиннадцатый ряд интересен еще и тем, что именно в процессе его кладки устанавливается рамка для заслонки варочного отделения. Заслонку можно будет в любое время закрывать, получая духовой шкаф.

В порядовках типичных этого элемента обычно нет.

При кладке 12-го ряда соединяем правые каналы. Работаем по порядовке.

Выкладывая 13-й ряд , перекрываем правый канал и создавая пару новых каналов.

При кладке 14-го ряда устанавливаем заслонку для перекрытия отводящихся газов. Благодаря такой заслонке в процессе варки можно будет исключать нагрев всей конструкции. То есть летом можно будет спокойно готовить в печи еду, не отапливая дом. В остальном же этот ряд повторяет ранее уложенный.

При выкладке 15-го ряда перекрываем заслонку.

В 16-м ряду устанавливаем дверку. Она будет играть роль своего рода вытяжки для удаления запахов готовящейся пищи и гари.

При кладке 17-го ряда устанавливаем над варочной камерой 2 металлические опорные полосы. Перекрываем вентиляционную дверку.

В традиционной печке перекрытие чаще всего делается в виде купола, мы же поступаем немного иначе. Смотрим на схему.

Кладем 18-й и 19-й ряды с полным перекрытием варочного отделения. Установленные ранее полосы металла станут надежной опорой для перекрытия.

При выкладке 20-го ряда устанавливаем на обустроенное ранее перекрытие пару кирпичей на ребро. Между торцевой стенкой и этими кирпичами надо оставить 4-сантиметровый зазор. Устанавливаем дверцу для чистки и заслонку варочной камеры.

Аналогичным образом кладем следующий ряд.

При кладке 22-го ряда перекрываем смонтированные ранее дверцы. Справа у нас останутся каналы. Сечение среднего канала над варочной камерой составит 5 см, крайних – 11 см.

При кладке 23-го ряда перекрываем каналы над варочной камерой. Кладем кирпичи на ребро аналогично 20-му ряду.

Выкладываем 24-й ряд подобно предыдущему.

Следующие два ряда кладем подобно только что уложенному ряду.

При кладке 27-го ряда устанавливаем 3 кирпича на ребро с таким шагом, чтобы расстояния от стенок печки и между соседствующими кирпичами совпали. Справа мы получим канал с сечением квадратной формы.

Кладем 28-й ряд, старательно выполняя перевязку кладочных швов. Сама же кладка ведется подобно ранее уложенному ряду.

В последующем ряду мы видим справа 1 канал. Укладываем с передней стороны этого канала вплотную пару кирпичей. Утапливаем кирпичи в кладку на 50% их толщины. Одним боком они будут опираться на те кирпичи, которые мы уложили на ребро в прошлом ряду.

При кладке 30-го ряда перекрываем тепловое отделение. Устанавливаем задвижку дымового канала.

Следующие два ряда кладем по порядовке. Над тепловым отделением получаем 3 ряда кладки. Благодаря этому будут обеспечены достойные показатели безопасности и теплоемкости печки.

На этом шведка готова. Можете обогревать ее силами свой дом, готовить еду и делать вкуснейшую выпечку.

Узнайте, как обеспечить герметизацию , из нашей новой статьи.

Строим двухколпаковую отопительно-варочную печку

Такая печка обеспечит эффективный обогрев 40-45 м 2 пространства, что является вполне внушительным показателем как для конструкции столь скромных размеров. Габариты основания — 5х3,5 кирпича, т.е. порядка 128х89 см. По высоте такая печь имеет 2,25 м.

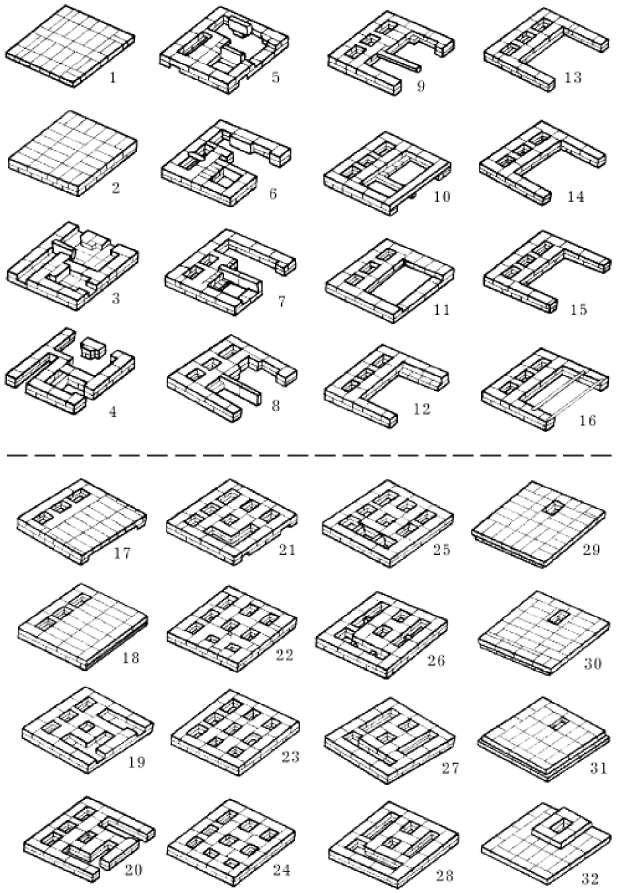

На схемах продемонстрированы все ключевые особенности конструкции двухколпаковой печки.

Для пущей наглядности показаны вертикальные разрезы конструкции в разных ракурсах.

Выкладываем сплошной 1-й ряд кирпича. Проверяем ровность каждого элемента уровнем.

Выкладываем второй такой же сплошной ряд. Желательно, чтобы он имел скругленные углы – так красивее.

При кладке 3-го ряда приступаем к оформлению поддувальной камеры и духового шкафа, а также задаем форму нижнего колпака. При этом оставляем 200-миллиметровый канал между духовым шкафом и колпаком внизу. Отсюда же начинаем футеровать греющиеся части конструкции огнеупорным кирпичом.

Важно! Шамотный кирпич расширяется в процессе нагревания, поэтому между огнеупорными и простыми керамическими элементами кладки нужно оставлять зазор в 0,5 мм. Зазор можно оформить при помощи гофрированного картона. Довольно быстро этот материал выгорит и оставит необходимый просвет.

На третьем же ряду устанавливаем дверку поддувала и пару очистных дверец.

Приступаем к кладке 4-го ряда . Зазор между духовкой и нижним колпаком уменьшаем до 180 мм. ведем так, чтобы в задней левой части места, отведенного для размещения духовки, кирпичи выступали внутрь. На них в дальнейшем будет опираться короб духового шкафа.

При кладке пятого ряда уменьшаем зазор между стенкой колпака и духовым шкафом до 12 см. Начинаем оформлять топочную камеру. Она будет находиться выше поддувала. Перекрываем часть поддувального отделения кладкой и создаем разрезы. Укладываем решетку колосника на подготовленные разрезы так, чтобы между ее краями и кладкой оставался 5-миллиметровый зазор.

На шестом ряду кладки начинаем формировать стенки топочной камеры над колосником. Для этого используем огнеупорный кирпич. Одновременно обустраиваем вертикальный канал, соединяющий колпаки вверху и внизу. Оформляем пространство для монтажа духового шкафа.

На этом же этапе монтируем духовой короб. Между кладкой и коробкой духовки оставляем 5-миллиметровый зазор. Для оформления требуемого зазора обматываем короб духовки асбестовым шнуром в точках его контакта с кирпичной кладкой. Также оставляем 20-миллиметровое свободное пространство за задней стенкой короба.

При кладке седьмого ряда монтируем дверку топочной камеры. Лучше всего использовать стеклянную дверцу с возможностью регулирования потока воздуха, однако и обыкновенное чугунное изделие отлично подойдет.

Укладываем восьмой ряд аналогично седьмому.

Выкладываем девятый ряд в соответствии со схемой порядовки.

При кладке десятого ряда перекрываем духовой короб и топочную дверцу.

На 11-м ряду формируем участок для варочной поверхности. При этом кирпичи, уложенные с переднего края печки, нужно немного сдвинуть наружу.

Следующий ряд выкладываем аналогично 11-му, но используем исключительно красные кирпичи.

При кладке 13-го ряда кирпичей оформляем «летний» ход в полкирпича.

Следующий ряд выкладываем аналогично 13-му.

При выкладке 15-го ряда начинаем формировать арку. Ее высота составит порядка 260 мм. Чтобы выложить арку, мы стачиваем кирпичи под конусную форму. Размер широкой части такого конуса будет составлять 140 мм, а узкой – 45 мм.

На 16-м ряду перекрываем нижний колпак. На этом же этапе с правой стороны нашего «летнего» хода устанавливаем задвижку, фиксируя ее в предварительно подготовленных углублениях. Срезаем стыкующиеся с аркой кирпичи под требуемый угол.

Следующий ряд выкладываем подобно 16-му.

При кладке 18-го ряда приступаем к формированию колпака вверху. Монтируем пару прочистных дверок.

При выкладывании 19-го ряда кирпичи кладем аналогично 18-му ряду.

На следующем ряду формируем колпак вверху. Устанавливаем опорные уголки из металла. На них будет уложен ряд кладки, перекрывающий проем, расположенный над плитой.

При кладке 21-го ряда перекрываем пространство над плитой, оставляя открытыми лишь дымовые отверстия и колпак вверху.

22-й ряд кладем подобно предыдущему.

При кладке 23-го ряда поднимаем колпак вверху и приступаем к строительству камеры сушки. Устанавливаем прочистную дверку.

На 24-м ряду кладки справа от отделения сушки оформляем сочлененный с ней канал. Он поспособствует дополнительной циркуляции воздуха.

Ряды с 25-го по 27-й кладем аналогично 24-му ряду.

При кладке 28-го ряда монтируем в предварительно созданные вырезы 2 задвижки.

На 29-м ряду кладки объединяем вытяжки сушильного отделения, варочной камеры, а также дымового канала.

При оформлении 30-го ряда перекрываем сушильную камеру полностью.

На 31-м ряду перекрываем всю плоскость, оставляя открытым лишь отверстие для отведения дыма. Этот ряд должен иметь увеличенную площадь. Укладываем внешние кирпичи с 40-миллиметровым выступом наружу.

При кладке 32-го ряда возвращаем площадь поверхности к прежнему значению.

На 33-34 рядах начинаем выкладывать дымоотводную трубу. Выводим ее через кровлю на нужную высоту. Этот показатель определяется индивидуально. По правилам дымоход должен возвышаться над наивысшей точкой крыши не менее чем на 0,5 м.

Вы можете рассмотреть возможные варианты, как сделать , в нашей новой статье.

Удачной работы!

Видео – Отопительно варочные печи своими руками

Отопительно варочная печь, выполненная из кирпича, в наши дни вошла в интерьер многих загородных домов.

Устройство отопительных печей своими руками в жилых домах на территории России исторически обусловлено суровым климатом на большинстве ее территории.

Можно сказать, что печи – это один из способов выживания жителей нашей страны в зимний период, один из главных элементов жилища.

Классификация

Выбор типа устройства обусловлен его назначением и функционалом. Классификация печей проводится по нескольким признакам.

С назначением все несложно: отопительные, отопительно варочные – эти два названия говорят сами за себя.

Также выделяют устройства специального назначения (банные каменки, сушилки для одежды, для обогрева подсобных хозяйственных строений и т.д.).

Следующий вид определяется по максимальным температурным показателям стенок: умеренный прогрев (до 90°С), повышенный – до 120°С, высокий – свыше 120°С.

По времени горения выделяются печи: кратковременного горения (требуют подтапливания каждые 1-3 часа), с временем горения до 0,5 суток – длительного горения, затяжного (с уменьшением притока воздуха) и непрерывного горения.

По теплоотдаче: теплоемкие – долго сохраняют тепло (до суток), но и нагреваются довольно долго, нетеплоемкие – противоположность первому типу, поверхность остывает за 4-5 часов.

По толщине стенок: тонкостенные (нетеплоемкие) с толщиной стенок 0,25 кирпича и толстостенные (соответственно, теплоемкие) со стенками толщиной 0,5 и более кирпича.

По схеме газоходов: различаются расположением (горизонтальное и вертикальное) и видом соединения (последовательное и параллельное) газовых ходов.

В последнее время при строительстве частных домов все большую популярность получили отопительно варочные , выполненные своими руками.

Кроме привычной всем функции приготовления полезной и вкусной пищи, они позволяют отапливать жилое помещение, а установленные на варочной камере дверцы превращают ее в духовой шкаф, который по достоинству оценят любители домашней выпечки.

На тематических сайтах можно увидеть различные проекты и чертежи таких устройств, из которых наиболее удобны для повседневного использования двухколпаковые отопительно варочные печи.

Конструкция и достоинства

Несомненным преимуществом печей такого типа являются колпаки – верхний и нижний.

Использование в конструкции нижнего колпака позволяет прогревать нижнюю часть печи, что предотвращает появление так называемой «ямы холодного воздуха» перед печью и обеспечивает больший комфорт для проживающих в доме людей.

Отопительно варочные печи могут работать в двух режимах – зима и лето.

В зимнем режиме дымовые газы после обогрева варочной плиты попадают в нижний и верхний колпаки, прогревают их, а затем отводятся через дымоход наружу.

В режиме «лето» газы удаляются через дымовую трубу, минуя колпаки, исключая функцию отопления помещения.

Кроме прочих достоинств, кирпичные отопительно варочные печи очень экономичны, так как получаемое при сгорании топлива тепло используется одновременно в двух направлениях.

Конечно, для монтажа кирпичной печи всегда можно обратиться к специалистам-печникам, но как правило, их услуги стоят недешево.

Вам на помощь придет порядовка – пошаговая схема кладки печей нужного типа. Проекты такой кладки можно увидеть ниже на фото.

При точном соблюдении схемы вы легко сможете выложить печь своими руками, получив уникальную конструкцию, которая будет учитывать и площадь отапливаемого помещения, и его планировку.

При всей кажущейся сложности, предлагаемые проекты, фото и схемы поэтапно продемонстрируют вам порядок укладки каждого кирпича своими руками, а при соблюдении всех советов и рекомендаций — вы получите отличное многофункциональное устройство, которое прослужит вам долгое время.

Перед началом строительства необходимо выполнить чертежи будущей печи с размерами, выбрать какая порядовка больше подходит вам, ориентируясь на ваше мастерство и навыки в кладке печей, приготовить инструменты и материалы.

Если вы впервые делаете печь своими руками, то обязательно подготовьте разметку расположения будущей отопительного агрегата в помещении.

Материалы

Обратите внимание, что для строительства печи используются два вида кирпича. Основным материалом случит полнотелый красный, а для топки и варочной камеры применяется огнеупорный кирпич.

При устройстве отопительно варочной печи своими руками важное значение имеет тщательная подготовка раствора для кладки.

Связкой для кирпичей служит глиняно-песчаный раствор, а при монтаже фундамента печи – цемент.

Глиняно-песчаный раствор нужно заранее приготовить, предварительно просеяв песок и замочив глину.

Готовая смесь должна соответствовать ряду требований: хорошо отставать от мастерка, не растекаться, не трескаться при высыхании. Получаемый при кладке шов должен быть примерно 5 мм.

Все элементы литья, используемые для печей, обязательно чугунные. Дверцы варочного шкафа обычно изготавливаются из стали.

Фундамент и гидроизоляция

Строительство отопительно варочных печей начинается с установки фундамента, который не должен быть связан с фундаментом дома.

Поверх фундамента укладываются в качестве гидроизоляции два слоя рубероида, а уже затем начинаете кладку основания печи, при этом порядовка должна соблюдаться очень строго.

Допускается укладка рубероида на сухую, но специалисты советуют использовать битумную мастику.

Монтаж печного литья

При монтаже печного литья необходимо обязательно учесть температурную деформацию чугуна при нагревании.

Опытные печники оставляют пятимиллиметровый зазор от размеров литья, для чего стесывают (выпиливают) кирпичи в соответствующих рядах.

Надежность установки дверок достигается использованием обвязки, закладываемой между кирпичами, либо уголков из нержавеющей стали, которые устанавливаются в пропилы на кирпичах.

В образовавшиеся при монтаже зазоры нужно проложить какой-либо высокотемпературный теплоизолирующий материал (чаще всего для этой цели применяется асбест).

При установке дверок требуется четко придерживаться схемы расположения дымоходов и зольника, чтобы в процессе эксплуатации был обеспечен максимальный доступ для очистки внутреннего пространства печи из кирпича от золы и шлака.

Порядовка опытного мастера обязательно поможет вам сориентироваться в этом.

Безопасность

Строительство и эксплуатация печей из кирпича, как и любых других, требует строгого соблюдения правил пожарной безопасности.

Во избежание возгорания от выпавших углей и головней на полу перед топочной дверцей должен быть уложен металлический лист.

В перекрытиях вокруг дымовой трубы обязательно устройство так называемой разделки, а сама конструкция печи не должна соприкасаться с деревянными стенами дома.

Основные моменты кладки печей своими руками.

Еще раз обращаем внимание на соответствие каждого действия выбранной схеме.

Порядовка, помимо того, что показывает чертежи каждого ряда, напоминает об используемом в данном ряду материале – огнеупорный кирпич будет выделен особым обозначением.

Пожалуй, самым важным при строительстве печи является первый ряд основания, он обязательно должен быть выровнен по уровню.

Контроль геометрических размеров первого ряда осуществляется строительным угольником и замером расстояний между парами противоположных по диагонали углов.

Некоторые специалисты допускают использование битого кирпича для внутренней кладки первого ряда, однако этого делать не желательно.

Второй и выше ряды кладутся только из цельного кирпича, в тех случаях, когда в кладке используется не целый кирпич, для отделения нужной части пользуйтесь молотком каменщика.

Кладка отопительных, да и любых других печей из кирпича, своими руками должна быть прочной, ровной, без отклонений по вертикали, поэтому постоянно нужно контролировать себя с помощью отвеса по вертикальным стенам и углам (как показано на фото).

Правила допускают погрешность в вертикальном отклонении не более 1 см на высоту вашего устройства, а неровности на лицевой стороне не должны превышать 0,5 см.

Внутренние поверхности печи должны выполняться гладкими, без излишков раствора или раковин, иначе движение дымовых газов по ним будет затруднено, а частички золы будут задерживаться на неровностях, снижая аэродинамику газоходов и негативно сказываясь на работе вашего отопительно варочного агрегата.

Внимательное и четкое соблюдение всех подробных советов при устройстве печи своими руками, точное следование порядовке помогут вам ощутить себя настоящим профессионалом-печником, подарят вашему жилищу уют и комфорт.

Не забывайте о необходимости своевременного обслуживания печи – удаления шлака из зольника и очистке дымоходов от золы.

Печь отопительно варочная угловая схемы. Как сложить отопительно варочную печь из кирпича – пошаговая инструкция. Печь для дачи
