Какие провода используют в саунах. Проводка в бане: электрические приборы, выбор кабеля, правила монтажа. Выбор места для щитка

Устройство электропроводки в саунах и банях — один из важнейших этапов строительства этого незаменимого строения, так как от качества выполнения работ и используемых материалов зависит безопасность принимающих процедуры людей. Чтобы не допустить ошибок при прокладке электропроводки, подобрать оптимальные материалы и варианты их использования следует подробно рассмотреть нюансы и особенности выполнения работ. В статье расскажем, какой использовать провод для бани и сауны, рассмотрим особенности монтажа.

Выбор материалов для проводки в бане

Главным условием при подборе кабеля для бани или сауны следует назвать его термическую стойкость. Также важно понимать, что установка розеток любого типа в парилках запрещена. Условием прокладки проводки является обязательность устройства заземляющего контура.

При подборе электропроводки следует разобраться в том, какие помещения обычно имеются в бане, их основных категориях. Помещения бань разделяются на две группы:

• помещения с обычным температурным режимом, в которых допускается прокладывать электропроводку, аналогичную, имеющимся в жилых помещениях;
• помещения, в которых допускается использование только термостойких кабелей, так как температура в них нередко достигает 170°С.

Термостойкий кабель также необходимо применять и для подключения электропечи (если таковая устанавливается в бане). Читайте также статью: → « ».

Проводка для стандартных помещений

В помещениях с обычным температурным режимом рекомендуется использовать кабели следующих типов:

• АВВГ;

Любой из перечисленных выше типов кабелей допускается при монтаже прокладывать как скрытым способом, так и поверх стен. Главным и единственным условием их применения следует назвать повышенные требования к изоляции провода, так как чаще всего постройка бани или сауны осуществляется из дерева. Для изоляции кабелей применяются: сшитый полиэтилен, ПВХ и другие полимерные материалы, обладающих требуемыми свойствами.

Для установки и подключения осветительных устройств подходят такие марки кабелей:

• ППГнг-HF 3х1,5;
• ВВГнг-LS 3х1,5;
• NYM 3х1,5.

Для установки розеток провод подбирается площадью сечения не менее 2,3 мм2.

Проводка в парильных помещениях

В помещении парной допускается применение кабелей только термостойких марок, обладающих достаточным уровнем сопротивления высоким температурам. Это связано с тем, что даже при малейших деформациях изоляции велик риск возникновения возгорания.

На современном рынке представлены кабели следующих типов, подходящих для использования в парильных помещениях:

• РКГМ 1х2,5;
• ПВКВ 1х2,5;
• ПРКС 3х2,5;
• ПМТК 3х2,5.

Совет №1. Если рассматривать кабели иностранного производства, то для устройства электропроводки в парной можно воспользоваться Olflex Heat 3х2.5. Однако стоимость такого провода значительно выше отечественных аналогов.

Требования к проводке в бане

Перед тем как приступить к монтажу, необходимо изучить и четко следовать правилам прокладки электропроводки в банях и саунах:

• кабели должны прокладываться только вертикально либо горизонтально;
• при необходимости поворота, его необходимо устраивать строго под углом 90°;
• линии горизонтальной проводки должны размещаться на удалении от потолка в 10-20 см и проходить параллельно ему;
• расстояние от проложенного кабеля или переключателей до окна или двери должно быть не менее 10 см;
• от радиаторов отопления и иных металлических устройств кабель должен находиться на удалении не менее 0,5 м;
• переключатели размещаются от пола на расстоянии не менее 1 м, розетки — 0,3 м;
• розетки и выключатели располагаются от душевой кабины на расстоянии, превышающем 0,6 м;
• прокладку линии от распределительного щитка к потребителям электроэнергии следует прокладывать только цельным куском провода — любые соединения запрещены;
• соединение проводки допускается устраивать только в соединительных коробках, обладающих высоким уровнем защиты от влаги;

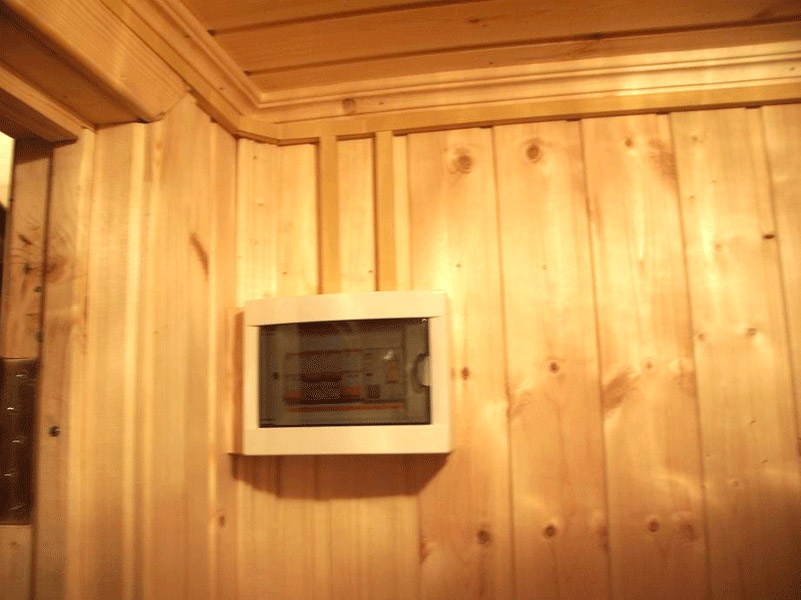

• электрощиток размещается как можно ближе к точке входа подводящего кабеля в здание бани. Читайте также статью: → « ».

Способы подведения кабеля

Перед монтажом внутренней электропроводки нужно подвести к зданию силовой кабель. Подводка осуществляется двумя способами:

• подземным;
• воздушным.

Преимущества воздушного способа очевидны: низкая стоимость и трудоемкость выполнения работ, высокая скорость монтажа. Чаще всего для этих целей используется кабель СИП-4. Важно знать, что прокладка кабеля СИП не допускается в чердачных помещениях, а потому для бани лучше выбрать провода марок ВВГ или НГ.

При закреплении на наружной стене кабель следует поместить в пластиковый короб либо в гофру. В точке ввода внутрь помещения нужно разместить коробку с автовыключателями. Подведение кабеля ниже уровня земля — дорогостоящий и трудоемкий способ, но, вместе с тем, и обеспечивающий более надежную защиту кабеля от повреждений. При выборе подземной подводки рекомендуется использовать кабель марки ВБ6Шв.

Кабель марки ВБ6Шв — отличный выбор для подземной прокладки к бане

Монтаж проводки и приборов в бане или сауне

Перед монтажом термостойкого кабеля следует выполнить расчет мощности, требуемой для нормального функционирования каждого из потребляющих электроэнергию приборов. В соответствии с расчетами подбирается сечение термоустойчивого кабеля, способного выдержать расчетную нагрузку.

Для работы освещения в бане вполне достаточно мощности в 1-2 кВт, но следует учесть при этом, что при установке дополнительных электроприборов мощность будет возрастать. Бани, отопление которых осуществляется от электропечи, требуют для нормальной своей эксплуатации мощность не менее 10 кВт.

При установке и монтаже в сауне или бане любого потребителя электроэнергии следует помнить о правилах электробезопасности и отключать автоматы в распределительном щитке. Приобретение розеток, выключателей, осветительных устройств и самих кабелей необходимо выполнять только в специализированных супермаркетах или магазинах. Таким образом, значительно снижается вероятность покупки бракованной либо контрафактной продукции.

Продавцы и консультанты крупных магазинов также могут оказать помощь в выборе кабеля, составить примерную схему монтажа с учетом особенностей постройки сауны или бани. Читайте также статью: → « ».

Монтаж проводки в сауне

Как уже упоминалось выше, в бане или сауне кабель можно прокладывать как открытым, так и закрытым способом, укрывать различными элементами защиты. Несмотря на то, что закрытый способ считается более предпочтительным, имеются некоторые нюансы при его реализации.

Согласно требованиям ПУЭ и СНиП, укладка электрической проводки в металлические гофры и трубки не допускается. Также нельзя использовать провода в оболочке из металлсодержащих материалов. Связан такой запрет с тем, что баня — место с повышенной влажностью, а металл как никакой другой материал подвержен коррозионным процессам.

Монтаж выключателей и розеток

По завершении работ по прокладке кабеля можно начинать установку выключателей и розеток. Эти элементы электросети могут монтироваться в любых помещениях, помимо самой парной.

Также в помещениях с высокой влажностью не допускается размещение щитков распределительных щитков. Кроме парильных комнат, этот запрет также распространяется и на душевые. Все другие помещения разрешается оборудовать элементами электросети без каких-либо серьезных ограничений.

Монтаж системы освещения

После укладки жаростойкого кабеля помимо розеток и выключателей можно устанавливать и осветительные приборы. Стандартные лампочки и плафоны светильников из-за высоких температур и влажности для бани не подойдут. Потому во избежание быстрого выхода из строя и возможного возгорания, следует подобрать светильники в термостойком исполнении.

Устанавливаемые осветительные устройства должны быть достаточно герметичны, чтобы пар и брызги воды при попадании на корпус не могли привести к короткому замыканию и последующему возгоранию. Также при попадании пара на плафон прибор может нагреваться неравномерно, деформироваться и даже лопнуть, что приведет к серьезным травмам принимающих банные процедуры людей. При монтаже системы освещения следует учесть, что свет в парилке не должен быть слишком ярким. Чаще всего используются матовые плафоны с лампочками до 60 Вт.

Напряжение электрической сети в сауне

Также владельцем бани обязательно должно быть выбрано напряжение для обеспечения сооружения электроэнергией. Причиной этому является тот факт, что термостойкие кабели для бань и саун допускается прокладывать совместно с домашней сетью напряжением 220 В. Для осуществления подключения следует выполнить ряд условий ПУЭ:

• линия электропроводки должна быть надежно защищена посредством размещения автоблокираторов или автоматов;
• электроснабжение бани должно производиться с обязательным монтажом заземления типа TN-C-S;
• электросистема бани не должна работать без наличия системы, уравнивающей потенциалы.

Если выполнить три вышеописанных условия не представляется возможным, подача электроэнергии к зданию бани должна выполняться через понижающий напряжение трансформатор, например, ЯТП-0,25 220/36В. Размещение такого устройства следует предусмотреть за пределами постройки.

Ошибки при выборе кабеля для бани

• Часто встречающейся ошибкой можно назвать размещение в парилке не встроенной в электронагреватель регулирующей аппаратуры. Если же такая ошибка уже допущена, то ПУЭ требует установки ограничителя, отключающего всю аппаратуру при достижении ей температуры 140°С. При этом произойдет автоматическое отключение электропечи.
• Также серьезной ошибкой следует назвать наличие соединений, разрывов и скруток кабеля в парильной комнате или в душевой. Это очень опасно, так как наличие деформированной и нарушенной изоляции чревато возникновением короткого замыкания и большой вероятностью последующего возгорания.

Электропроводка в бане закономерно отличается от проводки в жилом доме. Самое близкое по предъявляемым требованиям помещение — это ванная комната. В ней тоже имеет место повышенная влажность , но температуры, конечно, другие.

Впрочем, и в бане не все помещения одинаково проблематичны с точки зрения электрика. Так наиболее «проблемными» мы бы назвали парную и моечную. Комната отдыха, предбанник, санузел и веранда не требуют повышенной защиты проводки и приборов.

Возникает вопрос: а надо ли использовать более дорогие термоустойчивые провода для электропроводки в парилке бани? Тем, у кого нет выхода, и приходится вести проводку внутри стен парилки — да, обязательно. Если же вы ведете по правилам — только через стену к светильнику, то это вопрос простоты замены провода.

Дело в том, что простая ПВХ изоляция обязательно со временем разрушится на том участке, который подвергается действию высокой температуры . Обычно это на входе провода в светильник. Поэтому рекомендуется этот участок делать термоустойчивым.

В парилке с электропечью

Электропечь используется только в сауне, (потому что мы ставим под сомнение способность электропечей без парогенератора создавать режим русской бани).

Расчет мощности обычно делается упрощенно, по кубатуре помещения, исходя из соотношения 1-1,5 киловатта на кубометр. Следовательно, вам достаточно исходить из одного или полуторного объема парилки. Предположим, что дана парная 1,8*1,4*2,1 (ДШВ). Ее объем — 5,3 кубометра. Следовательно, мощность печи от 5 до 8 кВт. И это еще маленькая парная!

Понятно, что такую силовую установку не ставят на обычную розетку (тут сила тока 23-36 А, а обычная розетка выдерживает 10-16 А). Провод выводится наружу и там подключается к силовой розетке (они бывают разной мощности).

Термостойкие провода нужного сечения прилагаются к самой печке , так что вам их только вывести и подключить.

КСТАТИ! Вилка с заземлением требует заземления в розетке, это же не новость, правда? 🙂

Но с электропечью связаны еще требования по заземлению. В идеале вы делаете контур заземления еще в процессе строительства , обкладывая периметр металлической лентой, которая сваривается с сеткой на полу, и соединяя ее потом с заземлением в щитке.

Разводка

Существуют определенные принципы разводки, которые верны при построении любой схемы электропроводки в бане, зависящей от конкретных условий. То есть схему вы строите для данной планировки помещений, но руководствуетесь общими правилами.

Выше мы уже говорили о том, что представляет собой устройство электрощита. Вы помните о группах потребителей, на каждой из которых стоит собственный автомат защиты.

ВАЖНО! На каждой силовой установке может (и должен) стоять автомат защиты.

А вот осветительная и розеточная группы потребителей вполне допускают подключение нескольких потребителей последовательно с помощью ответвлений в разветкоробках.

ЗАПОМНИТЕ! Обычно на один кабель ставится не более пяти розеток или светильников. Если их у вас больше, делайте вторую одноименную группу.

Правила говорят, что помимо автоматов защиты целесообразно ставить УЗО, особенно это касается электрооборудования влажных помещений.

Устройства защитного отключения — УЗО

Существует две основные схемы проводки в бане (да и не только в ней), а также третья схема, представляющая собой комбинацию первых двух.

Первая схема — последовательная

Выше мы уже говорили, что розетки и светильники можно подключать последовательно на один питающий кабель, просто делая в нужных местах отводки от него внутри распределительных коробок.

Эта схема является наиболее простой и потому популярной . Кроме того, ее можно назвать более бюджетной, потому что при ее использовании нет нужды на каждого потребителя тока ставить отдельный автомат. В случае с описанными группами потребителей это нерентабельно.

Вторая схема — «Звезда»

Речь идет о параллельном подключении, которое еще называется «звезда». Такое название можно объяснить, наверное, тем, что от каждого из потребителей тока к щитку тянется кабель-«луч», что при наличии достаточного количества потребителей должно образовывать действительно что-то вроде «звезды».

Есть случаи, когда такое подключение рентабельно. Точно можно сказать, что оно рентабельно для мощных потребителей тока , который нуждаются в особых кабелях с большим сечением, особых розетках. Но в нем нужды, когда речь идет об однородных маломощных потребителях.

«Звезда» затратна, потому что на каждый кабель ставится автомат, увеличивается число и длина кабелей, щиток приходится брать более мощный, да и работы по такой установке куда сложнее и, соответственно, дороже.

Поэтому оптимальнее комбинированный способ.

Третья схема — «Шлейф»

Собственно, ее мы и описываем с начала этой статьи. Это когда в щитке создаются группы потребителей, а некоторые кабели ведут к единичным мощным потребителям.

Вести работу по прокладке линии эл/питания в бане по той же технологии, что в квартире или частном доме, в корне неправильно. Баня имеет ряд принципиальных отличий от большинства зданий – высокие значения температуры и влажности, их резкие (и довольно частые) перепады, обилие горючих пиломатериалов (конкретнее – древесины), которая используется как при строительстве, так и отделке практически всех ее помещений.

А если добавить и мебель с инвентарем (а они в основном также деревянные), то становится понятно – как схема, так и методика монтажа электропроводки в бане имеют некоторые особенности. Разберемся, как ее грамотно проложить своими руками.

• Способ прокладки линий только один – открытый. Чтобы придать электропроводке эстетический вид и обезопасить баню от возгорания при повреждении изоляции, все нитки целесообразно монтировать в пластиковой гофре.
• Необходимо так составить схему, чтобы количество соединений свести к минимуму.
• В помещениях, где в процессе приема процедур люди интенсивно пользуются водой (моечная, парная), линии присоединения к имеющимся осветительным приборам ведутся по самому короткому «маршруту».
• Обязательное наличие защитных устройств в схеме электропроводки (АВ и УЗО), или дифференциальный автомат, который совмещает их функции.
• Классы защиты устройств (не менее): осветительные приборы – IP-54; выключатели, розетки – IP-44.
• Присоединения (сочленения) проводов делаются с помощью клеммников.
• Схема электроснабжения бани должна предусматривать монтаж заземления. В парилке, моечной оно обустраивается обязательно.
• Вся продукция, которая используется при монтаже электропроводки в бане, должна иметь изоляцию класса «НГ» (негорючая). Целесообразно применять изделия с медными жилами. Они хорошо изгибаются, не ломаются и для одной и той же силы тока имеют меньшее сечение, чем алюминиевые аналоги.
• Распределительный щиток следует располагать в помещении с наименьшим уровнем влажности. В бане это, как правило, комната отдыха, курительная или входной тамбур (что гораздо удобнее). Требования к месту установки – достаточная освещенность и свободный доступ к щитку.

Запрещается

• В помещениях с избыточной влажностью (те же моечная и парилка) ставить розетки, выключатели. Они должны располагаться вне этих комнат.
• Прокладывать кабель (провод) над печным оборудованием.
• Делать скрутки при сращивании ниток.
• Производить монтаж электропроводки с закладкой линий в металлорукава или стальные трубы. Исключение лишь для участков прохода кабеля через поверхности (стена или перекрытие).
• Фиксировать выключатели или розетки непосредственно на деревянной основе. Необходимо монтировать «подложку» (лучше из пластика).

Все остальные требования – как и к любой электропроводке. Например, раздельное (по индивидуальным линиям) подключение розеток и осветительных приборов, правила их выбора для сырых помещений (только закрытого типа) и так далее.

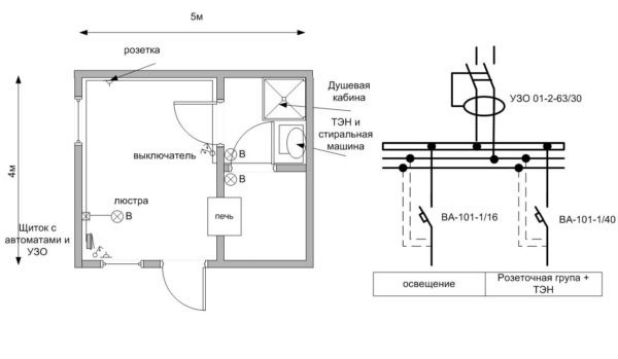

Примеры схем электропроводки

Баня – понятие обобщенное. Все строения этого типа отличаются материалом, габаритами, планировкой и рядом других показателей. Если иметь хоть малейшие познания в электротехнике и следовать приведенным выше рекомендациям по особенностям монтажа, то составить свою собственную схему несложно. В качестве примера можно взять наиболее распространенные варианты прокладки электропроводки.

Монтаж электропроводки своими руками

Расчет сечения жил кабелей (проводов)

Основные правила внутренней разводки электропроводки в бане

• Все присоединения – только нижние. Объяснение простое – это исключит попадание внутрь розеток, выключателей, светильников влаги. Например, того же конденсата, который станет стекать по проводам вниз.
• Подключение к приборам защиты делается по принципу: входные провода – присоединение верхнее, выходные (на линию) – нижнее.

Несколько рекомендаций по внешнему подключению бани к эл/снабжению

Самый надежный способ прокладки кабеля – в грунте.

Необходимо приобретать для присоединения бани только кабельную продукцию с бронированием, чтобы исключить повреждение линии при подвижках (например, сезонных) почвы или изоляции грызунами. А вот «протяжка» кабеля через металлическую трубу с этой же целью – не лучшее решение. Внутри такого канала будет накапливаться конденсат. Последствия можно не комментировать.

С целью подключения бани к эн/снабжению можно использовать кабель марки ВБбШв (4-х жильный), медный, с жилами не менее 10 «квадратов» (или аналогичный по характеристикам). Так как строение располагается на участке, то его много не понадобится. Поэтому цена 190 руб/п.м. пусть не пугает. Зато проблем с ремонтом линии подвода эл/энергии к бане точно не возникнет.

Сауна является помещением, где постоянно присутствуют большие перепады температур при интенсивном нагреве. Данное обстоятельство обязательно необходимо учитывать при монтаже электрических систем и проводки в нем. Именно поэтому профессиональные мастера рекомендуют при установке освещения использовать специальный термостойкий провод для сауны и защищенные плафоны.

Монтаж

Для начала необходимо сказать о том, что к данному делу необходимо подходить с соответствующей подготовкой, детально изучив этот вопрос. При этом следует сразу определить последовательность всех действий и составить план, чтобы при произведении работ не допускать ошибок.

Проект

• В основе данного монтажа всегда должен лежать проект. Особенно это важно, если устанавливается проводка в сауне своими руками.
• Прежде всего, изготавливают план расположения всех электрических узлов в помещении. При этом лучше всего использовать графическое изображение размещения комнат, на которое и наносят места установки приборов и соединения их проводами.

• Далее создается электрическая схема. На ней показывают принцип соединения всей цепи в соответствии с правилами электротехники. Стоит отметить, что для ее составления могут потребоваться определенные знания и навыки.
• Профессиональные мастера рекомендуют размещать основные цепи управления в . При этом в самой парилке и помывочной они не советуют делать даже выключателей, а только системы освещения.
• Необходимо отметить, что электропроводка для сауны не везде нуждается в повышенной защите. Однако специалисты считают, что на данном этапе строительства экономить нельзя, а значит, в проект сразу закладывают термостойкие провода в защите из герметичной гофры.
• В готовой документации нужно указать количество всех необходимых приборов и длину проводов. Это значительно облегчит дальнейший поход по магазинам.

Совет! После самостоятельного изготовления проекта его рекомендуют показать специалистам, для обнаружения неточностей или ошибок.

Выбор материалов

• Обычно провода для сауны подбирают специальные. Они должны иметь термостойкую оболочку, а при использовании электрических нагревательных элементов и экранирование.
• Профессиональные мастера рекомендуют использовать медные провода, поскольку они более надежные, а данный метал, имеет большую температуру плавления, чем алюминий.

• Также стоит обратить внимание на защитную гофру. Некоторые мастера предпочитают, чтобы она была изготовлена из металла, но в последнее время стали популярны пластиковые изделия, которые не горят, не подвергаются воздействию коррозии и отлично переносят высокие температуры.
• Обычно жаростойкий провод для сауны помещают в гофру, создавая герметичное уплотнение. Именно поэтому необходимо выбирать плафоны для ламп или другие изделия для точек монтажа, которые оснащаются специальными муфтами. В таком случае можно получить герметичное соединение, которое отлично выдержит попадание воды и нагрев.

• Плафоны для ламп следует выбирать только со специальным стеклом. Оно должно выдерживать незначительное попадание воды при интенсивном нагреве. При этом желательно чтобы на плафоне присутствовала специальная защита от случайного прикосновения.
• Если в или бойлер, то к этим устройствам необходимо проводить отдельный кабель, который будет соответствовать потребляемой мощности. Также его стоит присоединять через отдельный автомат, а значит, все эти вещи необходимо учитывать при покупке.

Совет! Все приобретения лучше всего делать в одном магазине, который может предъявить сертификат качества на свой товар. Так можно защитить себя от приобретения подделки и получить скидку.

Монтаж

• Установка электрической проводки в сауне производится строго по заранее разработанной схеме. При этом инструкция по монтажу категорически запрещает вносить в нее изменения без занесения их в электрическую схему и новых расчетов.
• Если провода располагаются поверх обшивочного материала, то их стоит фиксировать на специальный крепеж или помещать в короба. Однако специалисты советуют их монтировать в стены с выводом наружу только в местах установки приборов.

• При работе лучше всего использовать специальный изоляционный материал, который способен выдерживать большие температуры.
• Если работы производятся своими руками, то необходимо заранее четко отмерять длину каждого участка цепи, чтобы не делать лишних соединений. Желательно чтобы они все располагались в распределительной коробке, даже если это приведет к определенному перерасходу материала.
• Когда после установки провода в гофру он будет вылезать наружу или не удастся создать герметизацию, то можно в данном месте использовать изоляционную ленту, чтобы создать своеобразную обмотку.

• Если используются провода из разных металлов, то их соединят только с помощью специальных клемм. Если допустить их соприкосновение, то на этом месте начнется окисление и через небольшое время образуется разрыв.
• Профессиональные мастера предпочитают выполнять монтаж таким образом, чтобы на поверхности не было бы видно проводов. Если же это невозможно, то такое расположение стараются делать минимальным.
• При установке в помещении заземления следует также отметить его расположение на схеме. Также необходимо помнить, что в таких ситуациях лучше всего использовать трехжильные провода, которые могут обеспечить скрытый подвод к точкам монтажа.

• Отдельное внимание следует уделить безопасности. Дело в том, что подобные помещения имеют повышенную влажность и для того, чтобы предотвратить случаи поражения током стоит установить в цепь специальное защитное устройство. Оно подбирается в соответствии с мощностью и энергопотребление.
• Большинство мастеров стараются устанавливать в таких помещениях осветительные устройства, которые работают с малыми токами. Однако при их использовании нужно определить отдельное место для трансформатора и его защиты.

Вывод

В предложенном видео в этой статье можно получить более подробную информацию об электропроводке в саунах. При этом на основании текста, который предложен выше, можно сделать вывод о том, что к этому вопросу необходимо подходить очень ответственно ориентируясь на технические условия конкретного помещения. Особенно это относится к выбору проводов и приборов ().

Правильный в сауне считается ключевой мерой безопасности. Для проведения коммуникаций во влажное помещение необходимо соблюдать требования ПУЭ и госстандартов. Ниже идет речь о том, как правильно провести электропроводку в бане своими руками.

Общий вид электропроводки в сауне, выполненной своими руками

Если решили самостоятельно сделать все работы, то необходимо ознакомиться с техническим и практическим минимумом для качественного результата. Электропроводка в бане своими руками сэкономит приличную сумму денег.

Требования к работам и КПП

• на сауну прокладывается отдельная линия от главного щитка;
• путь к конечным точкам (светильникам) выполняется минимальным;
• проводка прокладывается открыто (с соответствующими мерами защиты);
• на вводе в обязательном порядке устанавливают УЗО или дифавтомат;
• запрещена установка розеток и бытовых выключателей непосредственно в парилке;
• линии запрещено прокладывать над нагревательным оборудованием;
• класс светильников, розеток и выключателей не ниже IP54;
• на линии должна быть выполнена молниезащита и заземление ;
• нельзя использовать металлическую изоляцию для КПП (кабельно-проводниковой продукции);
• соединение проводов выполняют в распаячных коробках клеммным способом;
• для организации электропроводок используют медные кабели, не распространяющие горение типа ВВГ-нг.

Способы прокладки

Для парилок, как и для обычных объектов электроснабжения, могут быть использованы два вида прокладок кабелей: воздушная и подземная. Первый, более простой, используется повсеместно из-за отсутствия необходимости проведения земляных работ.

По типу электроснабжения выделяют однофазные и трехфазные ввода в сауны и парные.

Способ наименее затратный. Если прибор учета и щиток расположен на опоре или на ограждении, то провод КПП повторяет трассу ввода в здание. Перед вводом в предбанник во внешнюю стену здания устанавливается сквозная втулка и автоматический выключатель, при необходимости в распаячной коробке выполнятся переход СИПа в кабель и снижение сечения.

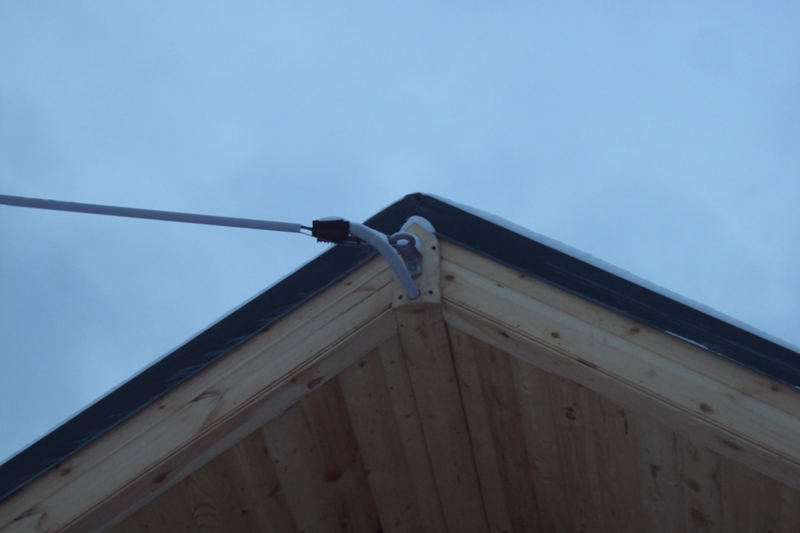

Пример воздушного ввода в сауну

Прокладка кабеля под землей

Способ дорогостоящий и требует большего времени на строительно-монтажные работы. Главным преимуществом прокладки под землей является полное скрытие трассы электроснабжения – такая прокладка не испортит внешний вид участка.

Для работ используют кабели бронированные, с медными жилами. Именно они обладают наибольшим сроком использования и превосходными техническими характеристиками.

Однофазные подключения 220 В полностью покроют потребности стандартного дома. В среднем на общие нужды для бани потребляется 10 кВт, что составляет 45 А с учетом установки отдельной печи и освещения.

Трехфазные проводки используют для подключения объектов большой мощности в крупных коттеджах с множеством дополнительных электроприборов. Если нагревательный прибор трехфазный, то сеть в парилку должна быть выполнена пятипроводным кабелем или четырехпроводным с присоединением к общему контуру здания.

Такой способ имеет ряд преимуществ:

• постоянный доступ для осмотра и ремонта;
• использование КПП меньшего сечения;
• возможность применения в пожароопасных и влажных помещениях.

Общий вид открытой электропроводки

Требования к электроприборам

Требования предъявляются к распределительному щитку, розеткам и бытовым выключателям, светильникам и кабелю.

Кабельно-проводниковая продукция (КПП)

Согласно СНИПам и ПУЭ для влажных помещений применяются термостойкие проводники. Кабель должен быть термостойким и нечувствительным к влажности. Кабельные линии прокладывают строго по горизонтали и вертикали. Диагональные участки запрещены для исключения в будущем аварийных ситуаций связанных с пробоями изоляции.

Особенности:

• Проводка выполнятся открыто.
• Гофротрубы выбирают из самозатухающих пластиков.
• Крепление труб выполнятся пластиковыми скобами по всей длине линии с частотой 0,7 м.

От вводно-учетного устройства линия прокладывается к распределительному щитку (с дифавтоматами и УЗО), который является центром управления коммуникаций в бане. Установка допустима в сухом помещении (например, раздевалке). Оборудование должно быть хорошо освещено, а также обладать устойчивостью к механическим воздействиям. После щитка для организации осветительной сети применяют понижающие трансформаторы, которые позволяют получить напряжение 12 В.

Пример установки электрического щитка в комнате отдыха своими руками

Требования к месту установки щитка:

• открытый доступ;
• хорошая освещенность (как правило, место установки выбирают у окна);
• отсутствие излишка влаги в помещении;
• на электропечь устанавливается отдельный автомат.

В комнате отдыха и раздевалке применяются те же осветительные приборы, что и в жилых комнатах. В парилке и предбаннике к ним предъявляют особые требования:

• Запрещена установка потолочных светильников – в процессе эксплуатации они подвержены особо тяжелым нагрузкам пара, в также накапливают конденсат, что может привести к короткому замыканию.
• Установка ламп предпочтительна на уровне ног либо на высоте 1,6 м.
• Класс защиты светильников должен быть не ниже IP
• Предпочтительно использование светодиодных ламп – с большой прочностью и устойчивостью к высоким температурам.

Пример установки светильника в бане

Розетки, бытовые выключатели, распаячные коробки

Устанавливаются в предбанниках и комнатах отдыха. В парилках установка любых приборов, кроме светильников, запрещена.

Особенности:

• На каждый элемент устанавливается одна распаячная коробка.
• Все элементы устанавливаются на высоте 160 см.
• Розетки выполняют на уровне до 80 см от пола.

Монтаж

Этапы работ:

• Разводка электросети от щитка к отдельным точкам.
• Установка распределительного щитка. Выполняется согласно нормам и требованиям ПУЭ и соответствующих ГОСТов. Модульный шкаф должен быть приобретен с учетом установки дополнительного оборудования (реле, дополнительного УЗО и дифавтомата), т.е. планка должна содержать 3-4 пустые ячейки.
• Устройство ввода в здание. Может быть выполнено открытым и закрытым способом. Выбор последующего оборудования и КПП не зависит от внешнего электроснабжения.
• Выбор оборудования и КПП. Кабели выбирают исходя из общей нагрузки. Для примера, на общую нагрузку 6 кВт вполне достаточно будет КПП 3 мм 2 . Для внутренних сетей используют медные кабели ВВГ-нг (не распространяющие горение) и медные провода с резиновой водонепроницаемой оболочкой (АПВ, ППВ, ПРН, ПРКА, РКГМ и др.). По правилам безопасности КПП необходимо провести в гофротрубки и кабель-каналы, стойкие к огню – гибкие ПВХ и др. Трубы должны быть снабжены зондом (проволокой) – для возможности затягивания кабелей в полости.
• Расчет мощности электроприборов, освещения. На этом этапе необходимо оценить суммарное потребление электроэнергии в бане. Для этого считают предварительную мощность электроприборов и складывают с общей нагрузкой на освещение. К тому же, линия должна выдерживать резерв в 3 кВ к общей мощности (для перспективы установки более нового или более мощного электрооборудования).
• Отдельные ответвления электропроводки выполняются исключительно цельными кусками кабелей. Выбор трассы направлен на снижение соединений проводников.
• Для подключения электроприборов в парной подвод осуществляется через сквозные изолированные отверстия, выполненные в непосредственной близости от них.
• Заземление должно быть выполнено ко всем элементам электросети.
• Каналы от отверстий и труб заделываются влагоизолирующими мастиками или битумом во избежание попадания и накопления конденсата внутри полостей.
• Светильники должны быть выполнены из стекла и керамики, не содержать открытых металлических элементов.

Установка розетки своими руками

При выполнении всех работ следует придерживаться инструкции. Это поможет избежать негативных последствий и быстрого выхода из строя сети внутреннего электроснабжения бани.

Практическая часть содержит несколько этапов:

• создание схемы электроснабжения с указанием точного месторасположения магистральных линий, ответвлений, установки выключателей, розеток, щитка и светильников;
• приобретение выбранного оборудования и КПП;
• организация внешнего электроснабжения;
• установка распределительного щитка внутри помещения;
• прокладка кабельно-проводниковой продукции;
• установка электрооборудования;
• соединение отдельных элементов в единую систему;
• проверка заземления и исправности электропроводки;
• замеры контуров сопротивлений и мероприятия по корректировке параметров (установка дополнительных электродов в контур заземления);
• проверка УЗО и дифавтоматов (кнопка ТЕСТ);
• проверка вводного автомата.

При успешном проведении последней стадии работ, электропроводка в бане считается выполненной.

Электромонтаж. Видео

Наглядно монтаж проводки в бане покажет видео, представленное ниже.

• изоляция материалов для парилок и саун должна быть термостойкой;
• для магистральных участков линии используют КПП с сечением не менее 16 м²;
• розетки и бытовые выключатели устанавливаются на металлические пластины;
• под участки линий подкладывается изолирующий огнеупорный материал типа асбеста;
• трубы выбирают гибкие гофрированные из самозатухающего ПВХ-пластика;
• обработка древесины выполняется антисептиком для улучшения влагоотталкивающих свойств.
