Для организации отвода воды с крыш домов используются различные водосточные системы, представляющие собой конструктивно сочлененный набор элементов, обеспечивающий защиту цоколя и наружных стен от переувлажнения. Кроме выполнения защитной функции, современные водосточные системы позволяют украсить дом и разнообразить его дизайн. В данной статье мы расскажем как крепить водосток к крыше и стене.
Для надежного крепления к строению всех частей водосточной системы применяются специальные крепежные элементы.
Виды крепежных элементов
Для крепления водостоков используются следующие виды крепежных элементов:
- Кронштейны. Позволяют закрепить желоба. Размер и форма кронштейнов зависит от формы и габаритных размеров используемых желобов.
- Хомуты. Крепятся к стенам и позволяют зафиксировать сливную трубу. Для разных видов стен (деревянных и кирпичных) используются различные хомуты. Форма, и размер хомутов зависит от вида используемых сливных труб. Наиболее часто используются металлические хомуты, крепящиеся с помощью одного, причем длинного, метиза. Хомуты, изготовленные из пластика, имеют 2 точки крепления.
Способы
Способы крепления желобов
Для закрепления желобов используют кронштейны, которые монтируются следующими способами:
- На лобовую доску. Данный способ используется, когда полностью завершен монтаж кровли. Это является единственной возможностью закрепить кронштейны без дополнительного демонтажа уже смонтированных элементов кровли.
- На стропильные ноги. При отсутствии так называемой лобовой доски, кронштейны крепятся к стропильным ногам.
- К обрешетке кровли. В данном случае используются специальные удлиненные хомуты, фиксируемые в двух точках крепления и позволяющие надежно закрепить кронштейны к смонтированной обрешетке кровли.
При монтаже кронштейнов применяются саморезы.
Способы крепления сливных труб
Для закрепления сливных труб используются хомуты, при монтаже которых следует учитывать следующее:
- Чтобы обеспечить надежное соединение, глубина фиксации метиза должна быть больше 60 мм, при этом он должен входить в стену, а не в утеплитель.
- Необходимо обеспечить определенное расстояние от стены фасада до сливной трубы.
- После фиксирования водосточной трубы в хомуте, он не должен чрезмерно ее обжимать. Это особенно важно в случае использования труб ПВХ, меняющих свои размеры за счет колебания температур, что может привести к появлению трещин и разрушению.
Проведение монтажа
Если вы не обладаете желанием и необходимыми навыками для монтажа водосточной системы своими силами, то в этом случае лучше привлечь специалистов. Учитывая, что данный вид монтажа является достаточно простой задачей, вы можете решиться на самостоятельную установку водосточной системы кровли. Наличие помощника значительно облегчит процесс монтажа, но, в крайнем случае, работы можно выполнить и в одиночку.
Для проведения монтажных работ кроме лестницы вам потребуется набор инструментов:
- строительный уровень;
- рулетка;
- отвес;
- строительный шнур;
- линейка-угольник;
- ножовка по металлу.
Монтаж водостоков
Положение водостоков относительно свеса кровли должно быть следующим:
- свес должен выступать относительно ближнего к дому края водостока на 25−65%;
- дальний край водостока при этом должен быть ниже визуальной плоскости кровли (для волнообразной кровли плоскость определяется по нижней волне).
Для качественного отвода воды требуется обеспечить уклон желоба в направлении слива, величиной 0,2−0,3%.
Последовательность монтажа:
- Разметьте и прикрепите крайние два кронштейна (первый и последний) с учетом требуемого уклона.
- Натяните строительный шнур между первым и последним кронштейном. Это позволит легко разметить места установки остальных кронштейнов.
- Выполните монтаж оставшихся промежуточных кронштейнов (с шагом, рекомендуемым производителем).
- Закрепите сливную воронку водостока (по линии шнура).
- Выполните монтаж водостоков. Где необходимо установите заглушки. При наличии защитных сеток установите их в сливные воронки.
Монтаж сливных труб
Производится с соблюдением следующих правил:
- Монтаж труб выполняется в направлении снизу-вверх.
- Под метизы, на которые будет производиться крепление хомутов, необходимо высверлить отверстия соответствующего диаметра.
- Шаг установки хомутов составляет 1,8 метра.
- Каждая труба должна крепиться с помощью отельного хомута, при этом на длинных трубах устанавливается несколько хомутов (в соответствии с рекомендуемым шагом).
- Нижнюю трубу выводят в ливневую канализацию, а при ее отсутствии монтируют нижнее колено.
- Верхняя труба соединятся с воронкой.
Правильно выбранная и надежно закрепленная система водослива обеспечит полноценную защиту вашего дома от переувлажнения стен и цоколя, украсит и сохранит внешний вид здания на многие годы.
Видео

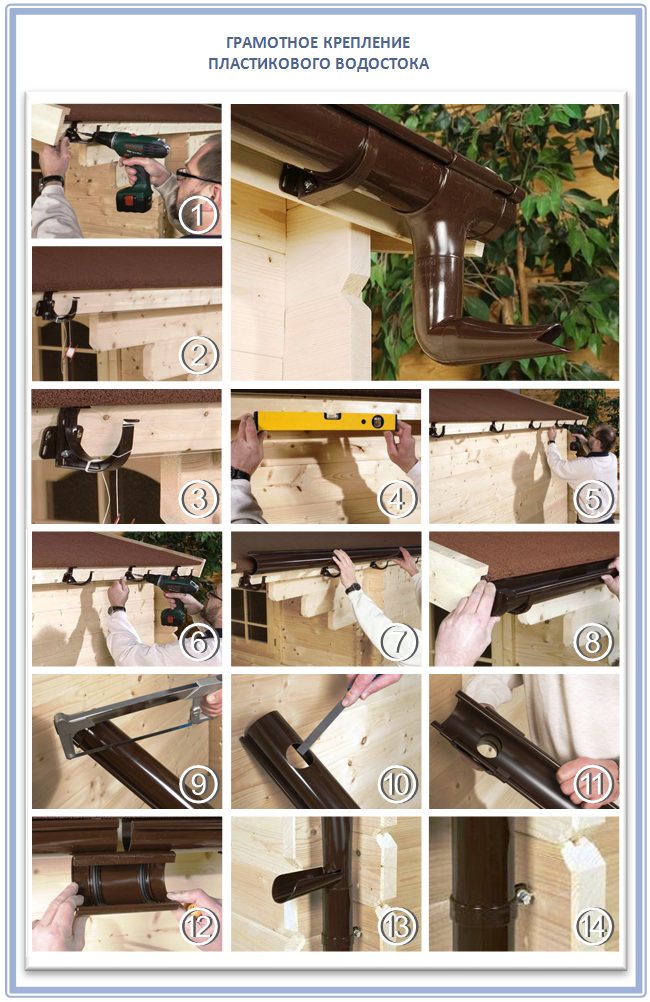

Узнайте, как монтировать водосточную систему на примере монтажа пластикового водостока:
Монтаж пластиковых водостоков – это идеальный вариант для тех, кто хочет самостоятельно защитить кровлю дома от излишней влаги. Функция водосточной системы – быстрый отвод осадков с кровли здания. От того, как она будет установлена (правильно, не правильно), будет зависеть, как долго и насколько эффективно система будет функционировать. На самом деле, водосточная система своими руками монтируется не сложно. Главное, соблюдать инструкцию по сборке и монтажу элементов системы. Монтаж пластиковых водостоков можно структурировать на несколько этапов.
Монтаж водостоков для крыши: подготовительный этап
Достоинства пластиковых водостоков следующие:
Большая популярность и конкурентоспособность;
Долговременность пользования;
Декоративность.
Вместе с тем, пластиковые водостоки имеют и недостатки. Во-первых, это хрупкость конструкции. Во-вторых, если установить элементы системы не правильно, то пластик может изменить цвет или форму.
Для начала необходимо сделать все расчеты. Для расчета диаметра и длины системы, нужно учитывать высоту здания и площадь его кровли.
Шаблон расчета: высота здания=4,5м, площадь кровли=9м. При таких исходных данных для монтажа пластиковых водостоков потребуется следующее:
Трехметровые желоба (3 штуки),
Заглушки водосточного желоба (правый и левый),
Воронки (2 штуки),
Кронштейны -необходимы для крепления желоба (16 штук),
Пластиковая труба длинной 3 м (4 штуки),
Крепления трубы к стене (10 штук),
45-тиградусные повороты трубы (6 штук).
Требуемый инвентарь:
1) Строительный нож
2) Перфоратор
3) Уровень
7) Болгарка
Монтаж водостоков для крыши: этап монтажа
Водосточная система своими руками устанавливается не сложно. Для начала нужно определиться с месторасположением водосточной системы. В местах, где планируется установка сливных труб, следует смонтировать воронки.
По всей плоскости стены следует равномерно распределить крепления – кронштейны. Между ними нужно соблюдать расстояние в 500-600 мм.
Водосточная система своими руками продолжается установкой желобов.
Многие предпочитают собирать водосточные желоба с заглушками, воронками сразу на земле. После чего всю конструкцию поднимают наверх и крепят к кронштейнам. Своими силами, в одиночку, это сделать проблематично. Поэтому лучше всего водосточную систему собирать наверху поэтапно.
Желоба монтируют от воронки, при этом их стыковывают с помощью соединителей. Края этих элементов вводятся до специальной метки.
Если требуется отрезать желоб по заданному размеру, то в этом случае можно использовать ножовку по металлу. Напильником зачищаются заусенцы.
С торцевой стороны желобов монтируются заглушки. От фронтонной доски до заглушки должно составлять не менее 30 мм.
Водосточную систему своими руками начинают монтировать от воронки. Если вынос крыши небольшой, то рекомендуется использовать муфту.
Для того, чтобы соединить трубы, следует использовать муфты, как говорилось ранее. Нужно оставить зазор в муфте при вводе нижней трубы. Под этим элементом устанавливают кронштейн (с хомутом).
Аналогично муфтам монтируются тройники, как показано на фотографии ниже.
Затем к нижней трубе приклеивают отвод.
Далее нужно установить ливнеприемник. Его устанавливают в том месте, где вода будет выходить из водосточной трубы. Для этого понадобятся полимерные трубы, которые отводятся в колодец. От дома нужно выкопать траншею и обустроить фильтрующий колодец. В траншею укладывают трубы. Один конец трубы будет монтирован в фильтрующий приемник, а другой – в приямок. Приямок можно приобрести в специализированном магазине. После того, как трубу уложили в траншею, ливнеприемник бетонируют.
На этом монтаж пластиковых водостоков завершается.
Частный дом должен быть снабжен системой водостока, с помощью которой будет осуществляться отвод талых и дождевых вод с поверхности крыши. Эта мера защитит фасад дома от излишней влаги и разрушения фундамента. Чаще всего для этого используются металлические водостоки для крыши, монтаж которых можно выполнить своими руками. Чтобы сделать все правильно, надо иметь некоторое представление о материалах, устройстве и методах изготовления водоводов.
Материалы для водовода
Водостоки производят из следующих материалов: металл и пластик. Самым экономичным из них считается оцинкованный металл.
Пластиковые водостоки имеют малый вес, хорошо выглядят, но не настолько прочны, как металлические. Если в холодное время в них заледенеет вода, это может привести к трещинам или полному разрушению конструкции.
При обустройстве водовода своими руками стоит обратить внимание на вариант из металла, окрашенного в тон крыше. Он сочетается по цвету с покрытием крыши и выглядит очень декоративно. Такой водосток будет практичен и надежен в эксплуатации при любых климатических условиях.
Изделия из металла намного прочнее
Металлические водостоки бывают нескольких видов:
Различия между ними в основном состоят в сроке эксплуатации и цене изделия.
Среди преимуществ металлических водостоков стоит выделить следующие:
- надежность;
- устойчивость к температурным колебаниям (от -60 до +130°C);
- прочность;
- устойчивость к воздействию окружающей среды;
- способность выдерживать снеговые нагрузки.
Среди недостатков можно отметить:
- более высокую стоимость, чем у пластиковых;
- склонность к коррозии при появлении царапин;
- сложная установка и крепление;
- большой вес конструкции;
- крепление только на крышах, имеющих угол в 90 градусов.
Конструкции, сделанные из медных листов, имеют весьма солидный и декоративный вид, но применяются не так часто ввиду их значительной стоимости.
Если кровля частного строения покрыта мягкой черепицей, то лучше монтаж и крепление системы водостока осуществить своими руками из ПВХ.
Дело в том, что подобная черепица содержит каменную крошку, способную испортить покрытие металлических систем, но не пластиковых.
Формы конструкций
Проще всего сделать водосточный желоб своими руками из окрашенных или оцинкованных металлических листов. Можно придать ему прямоугольную или полукруглую форму.
Сделать полукруглую форму можно с помощью инструмента для вальцевания, разрезав кусок оцинкованной трубы. Сначала следует раскроить металлический лист нужных размеров. Для придания достаточной жесткости и прочности конструкции его края следует загнуть и соединить планками.
Подобным образом можно сделать трубы круглой формы своими руками. По краям лист следует загнуть (сделать фальцы). После чего соединить, а затем загнуть киянкой. Трубу прямоугольной формы можно сделать с применением гибочного станка или простого рельса. Красиво выглядят элементы водосточной системы, сделанные профессионально. Их можно приобрести и смонтировать систему водовода своими руками.
Полученные желоба с незначительным уклоном монтируются по периметру крыши и закрепляются. В местах сочленения желобов применяются вырезанные из стального листа соединители.
Виды водостоков
По локализации системы водостоков разделяются на внешние и внутренние. Внутренний водовод рассчитывается еще на стадии планировки дома и монтируется своими руками параллельно его постройке. Такая система применяется в местах с суровым климатом на плоских крышах. При монтаже водовода своими руками проще сделать его снаружи.
Сточные воды должны попадать в дренажную систему или ливневую канализацию. Недопустимо сливать воду под дом, потому что со временем это повлечет разрушение фундамента. Очень разумно и практично собирать такие осадки в резервуары, а после применять для полива растений.
Монтаж водостоков
Чтобы создать водовод кровли своими руками, следует приготовить:
- инструмент для вальцовки;
- молотки;
- ножницы по металлу;
- форму для изготовления желобов;
- инструмент для разметки.
Перед тем как выполнить монтаж водостоков для крыши, следует произвести расчеты размеров и нужного количества крепежей, а также элементов конструкции.
Крепление желобов происходит при помощи кронштейнов. Их следует располагать на расстоянии 50-60 см друг от друга. Чтобы правильно выставить уклон, следует сначала укрепить начальный и конечный кронштейны, а после между ними натянуть шнур. Выставлять последующие кронштейны следует строго по линии шнура.
Величина уклона должна составлять приблизительно по 5 мм на каждый метр. При малом уклоне возможен перелив воды, а слишком сильный уклон будет придавать строению неэстетичный вид.
Слишком длинные желоба следует составлять на земле, поскольку в такой конструкции будет довольно сложно сделать крепление наверху. Скрепление желоба происходит с помощью герметика и заклепок. Для соединения фрагментов труб их заводят одна в другую не менее чем на 2 см, а после фиксируют хомутами.
Расположение трубы водовода контролируется с помощью отвеса и должно быть строго вертикально. Следует произвести крепление верхнего хомута и повесить на него отвес, а затем отметить расположение остальных. Прикреплять трубу к хомутам в направлении хода воды.
Ошибки при монтаже водовода
- Горизонтальная установка желобов. Последствием такой ошибки будет накапливание воды в углах системы и желобе. При этом она замерзает и оттаивает, создавая ледяные пробки, препятствующие отведению вод. В результате такой работы водоотвода через пару лет система будет нуждаться в ремонте, возможно даже образование трещин в пластиковом водостоке.
- Неверно выбранный диаметр труб и недостаточное количество воронок. Система водостока не будет справляться с потоком воды.
- Установка желобов с уклоном к стене или в обратную сторону. При ливневых дождях вода будет переливаться через края желоба.
- Установка трубы близко к стене дома или слишком высоко выведенный слив. Возможно попадание воды на стены дома.
- Установка недостаточного количества кронштейнов. Желоб может не справиться с нагрузкой и лопнуть.
- Неправильно собранные пластиковые трубы. Возможно протекание или повреждение трубы.
Эти правила являются общими для водостоков всех видов.
Правильность установки проверить очень просто:
- Герметичность соединений проверяется затыканием сливных отверстий и наливанием воды. Смотрят, не протекает ли вода. После открывают сток и проверяют, быстро ли вытечет вода.
- Уклон желобов проверяют уровнем, теодолитом или нивелиром.
- Отсутствие переливов и способность трубы выпускать воду проверяют, поливая скат из шланга.
- Правильность локализации желоба у края крыши проверяют, прикладыванием рейки. Она должна проходить под ним.
Таким образом, при соблюдении правил монтажа вполне возможно установить водосток своими руками, сэкономив средства. Готовый водосток следует периодически чистить от листьев и прочего мусора. Особенно важно это сделать перед началом зимы, потому что основное накопление мусора происходит в осенне-летний период.
Правильно произведенная установка водовода не только защитит строение от атмосферных осадков, но также придаст дому завершенный вид. Некоторые виды водостоков смотрятся очень декоративно и поистине могут считаться украшением здания.
Водосточная система составляет защиту основания здания от разрушительного воздействия природной среды, но это возможно только при правильном взаимодействии ее составляющих: крыши, желоба, труб и слива.
Чем в большем отдалении будет выведена труба водостока, тем меньшее количество вод просочится в почву и горные породы возле строения.
Это естественным образом продлит срок службы частного дома.
Водостоки для крыши металлические: инструкция по монтажу
Необходимой мерой защиты фасада и фундамента дома от влаги является система водоотвода.Установите металлические водостоки для крыши своими руками.
Водосливные системы для кровли
Чтобы вода с крыши не подмывала фундамент делают систему водоотведения. Есть они из разных материалов более или менее дорогих, но в целом, затраты получаются солидные. Немного сэкономить можно, если собрать водосток своими руками. Об особенностях и порядке монтажа и пойдет речь дальше.
Виды систем водоотведения
Самые известные и распространенные водосливы для крыши - из оцинкованного металла. Пусть они не столь привлекательны, как более современные варианты, но надежны и недороги. А это немаловажно. Что еще хорошо - при наличии навыка жестянщика ли просто имея «прямые» руки, из оцинковки можно сделать водосток своими руками.
Общий вид водостока (ливнестока, системы водоотведения крыши)
Если говорить о других металлических системах, то две из них относятся к категории элитных - медные и из сплава цинка и титана. Они, безусловно долговечны, но цена очень высокая. Есть более демократичный вариант - металлические водосточные системы с полимерным напылением. По цене они вполне доступны, по внешнему виду - не придерешься, по долговечности - зависит от производителя. При соблюдении технологии случить они будут много лет.
Есть еще один вид водоотвода с крыши - из полимеров. Они нормально переносят ультрафиолет, мороз и жару, отличаются высокой прочностью, хорошо выглядят. Недостатком можно считать довольно высокую цену, особенно Европейских производителей. Тем не менее, есть неплохие варианты и в категории недорогих систем.
Состав водосточных систем
Под свесом кровли располагаются водосточные желоба. Они крепятся на специальные кронштейны, которые удерживают систему. Так как ливневка располагается по всему периметру крыши, есть углы - внутренние и внешние. Все эти элементы должны соединяться герметично, для этого есть соединители желоба с резиновыми уплотнителями. Эти элементы часто считают лишними. Тогда желоба укладываются внахлест с заходом не менее 30 см, соединяются саморезами.
Из каких элементов состоит водсток
Для отведения воды в желобе проделываются отверстия, в которые вставляются воронки. К воронкам крепятся водосточные трубы. Если свес кровли большой, требуются трубу сделать изогнутой. Для этого есть клена или кольца универсальные (у не которых производителей). Водосточная труба крепится к стене дома при помощи специальных хомутов, которые имеют тот же цвет, что и вся система.
Из всех этих элементов собирается система необходимой конфигурации. Если вы решили купить готовые элементы, а потом собрать водосток своими руками, самое лучшее решение - иметь на руках план дома с размерами. По нему вам быстро определят состав системы и просчитают необходимое количество элементов.
Особенности монтажа
Больше всего вопросов возникает по поводу крепления кронштейнов для водостока. Сразу надо сказать, что устанавливаются они с учетом того, что желоба должны иметь небольшой уклон в сторону воронок. Минимальный рекомендованный уклон - 3 мм. Если хотите, чтобы вода стекала быстрее, можно сделать его больше - вплоть до 10 мм.
Если длинна фронтона крыши менее 10 метров, уклон делают в одну из сторон. Если больше, или ставят в середине дополнительную воронку (и водосточную трубу) и к ней формируют слив, или желоб посреди фронтона имеет самую высокую точку и наклон идет от середины в обе стороны.
Организация уклона водостока
Монтируя водосток своими руками, обычно поступают так: прибивают кронштейн в самой высокой точке. Затем прибивают самый нижний - с учетом запланированного уклона. Между ними натягивается шпагат, по которому крепятся все остальные. Одна рекомендация - перед формированием уклона, проверьте горизонтальность той линии, на которую вы ориентируетесь. Обычно это или фронтальная (ветровая) доска. К сожалению, она не всегда установлена идеально в уровень. Так что проверьте вертикальность, и желательно гидроуровнем или нивелиром, на крайний случай подойдет и пузырьковый, но большой длины - не менее метра. По более коротким на больших длинах вы не сориентируетесь.
Количество кронштейнов и способы их крепления
Количество кронштейнов для установки водостока считается просто: расстояние между двумя соседними должно быть 50-60 см. Общую длину стены делим на это расстояние. К полученной цифре добавляем единицу (крайний кронштейн) и получаем требуемое количество для одной стены. Аналогично рассчитываются все остальные. Если здание имеет нелинейную форму, считать придется поштучно - угловые элементы должны поддерживаться с двух сторон.
Способы крепления кронштейнов для водостока с крыши
Теперь непосредственно о способах крепления кронштейнов. Есть три возможности:
- Прибивать к стропилам кровли. Вариант хорош, если кровельный материал еще не настелен - никаких проблем с крепежом нет.
- Устанавливать на ветровую доску. Если выбраны отливы из пластика, это - единственный вариант. В других системах - один из возможных.
- К крайней доске обрешетки или настила под кровельный материал (если он сплошной). Этот способ тоже используется до того момента, как начали укладывать кровельный материал.
Кровельный материал не должен выступать более чем на половину желоба водостока
Еще раз обращаем внимание, что прибиваются кронштейны с учетом создаваемого уклона. Если они выполнены из металла, их сгибают при помощи подручных средств или специального инструмента - крюкогиба (продается там же, где и водостоки). При этом водосточный желоб надо располагать так, чтобы кровельный материал заканчивался не доходя до половины желоба, а лучше чтобы он находится в промежутке 1/2 - 1/3. Так большая часть желоба «ловит» воду, что важно при сильных ливнях.
На каком уровне монтировать
Теперь о том, как высоко поднимать желоб к кровельному материалу. Если снега у вас в регионе выпадает немного, или кровля имеет большой угол наклона, так что снег на ней не скапливается, особо можно не переживать и крепить где понравится. В противном случае надо желоб опустить, так, чтобы при сходе снега не «сошел» и водосток.
На рисунке примерная траектория сходя снега обозначена пунктирной линией. Дальний край желоба не должен с ней пересекаться. Он, кстати на пару сантиметров должен находится ниже того, который расположен ближе к дому.
Если опустить желоб ниже не получается, надо будет установить на крыше снегозадержатели. Они предотвращают массовый сход снежных масс. Снег понемногу тает, и сходит небольшими фрагментами, не нанося вреда ливнестоку.
Так выглядит массовый сход снега. Как видите, кронштейн ливнестока не мешает (это примерка)
Установка желоба
В закрепленные кронштейны укладывают желоба. Есть две системы с разной последовательностью действий. В первой на краю желоба есть специально сформованная канавка. В эту канавку продевают концы кронштейнов, потом доворачивают желоб на место, закрепляя специальными язычками на кронштейнах. Если посмотрите на фото, станет понятнее.
Монтаж водосточного желоба с наружного края
Во второй системе монтаж начинается со стороны фронтонной доски. В расположенные там замки вставляется дальний край желоба, затем поочередно вдавливается в замки на передней части кронштейнов.
Установка желобов по второй системе
Соединяться два фрагмента водосточного желоба должны специальным соединительным элементом с резиновыми уплотнителями. Но стоимость их довольно высокая, так что два желоба просто укладывают внахлест с заходом в 30 см (следите, чтобы стык располагался по току воды). Для большей герметичности между двумя желобами можно уложить полосу резины, а соединить их обычными саморезами (или с шайбами и резиновыми прокладками). После установки желоба, его края закрываются заглушками.
Заглушки устанавливаются на края желоба
Крепление воронок
Собрав и установив на кронштейны желоб, монтаж водостока продолжают установкой воронок. Их ставят в самых низких участках. Если воронки располагаются близко к углам, отступив от края желоба около 20 см, ручной ножовкой выпиливается отверстие. Электролобзик или болгарку лучше не использовать - велика вероятность того, что вы вырез будет слишком большим.
Установка воронки для водостока
К этому вырезу приставляется воронка, цепляясь за наружный край желоба. Затем она заводится до второго края и там фиксируется специальными зажимами.
Монтаж водосточных труб
К воронкам крепятся водосточные трубы. Если свес крыши большой, непосредственно к воронке крепят поворотный элемент, который позволяет подвести трубы ближе к стене и там закрепить. Для крепления есть специальные хомуты, окрашенные в тот же цвет, что и вся система. Есть они разной конструкции, но в основном имеют защелку, чтобы была возможность демонтажа без удаления саморезов, которыми и крепится труба к стене.
Два способа сборки водосточных труб
Хомуты устанавливаются на расстоянии не менее 1,8-2 м друг от друга. Внизу водосток можно вывести непосредственно в дренажную систему (если она расположена неподалеку). Если вокруг фундамента сделана просто отмостка, труба водостока заканчивается поворотным элементом, который отводит воду от фундамента на расстояние не менее 20 см.
Правила крепления водосточных труб
В принципе, водосток своими руками установлен, но есть еще одна деталь, которая намного облегчит эксплуатацию. На желоб укладывается металлическая (лучше - нержавеющая) сетка. Она предотвращает попадание листвы и другого крупного мусора в систему.
Собирая водосток своими руками, поставьте сетку на желоб. Она не даст листве и веткам забивать ливневку
Установка сетки позволит реже проводить обслуживание системы. Особенно актуально это на высоких зданиях.
Самодельный водосток
Готовые водосточные системы - это хорошо, но недешево. Что делать, если водоотведение надо сделать на даче и потратить для этого минимум? Есть несколько очень бюджетных вариантов. Первый - сделать водосток из пластиковых канализационных труб. Берут трубы большого диаметра (110 мм и больше), хорошего качества с толстой стенкой, разрезают их пополам и используют как желоба. В качестве водосточных труб можно использовать тот же диаметр или чуть меньше. Кронштейны удобнее купить готовые, но в принципе, можно сделать и самостоятельно.
Еще более бюджетный вариант - водосточные трубы из пластиковых бутылок. Желоб из них не сделать нормальный, а воронки трубы работают нормально.
Водосток своими руками: самостоятельный монтаж, инструкция
Для отвода воды с крыши необходим водосток. Есть масса готовых систем, которые установить можно своими руками. Инструкция по установке – в статье.
Монтаж водосточной системы своими руками – установка водостоков для крыши
Назначение крыши над домом пояснять не нужно. Одна из функций – защита чердака или мансарды от осадков, т.е. от затекания воды. Но, стекая по скатам кровли, вода неизбежно попадает на стены и фундамент. В результате этого очень быстро разрушаются несущие элементы конструкции здания.
Избежать разрушительного действия воды можно посредством установки водосточной системы кровли. Прежде чем приступим к мастер-классу по монтажу водостоков, немного теории.
Виды водосточных систем
Система водостоков имеет два признака классификации, которыми определяется технология ее монтажа:
1. По способу изготовления – самодельная, промышленная.
Кустарного производства, т.е. самодельный водосток с крыши. В пользу этой системы говорят такие факты, как возможность сделать красивый и необычный водосток своими руками. Изготовление самодельной системы не сопряжено со значительными затратами. Кроме того, её можно монтировать по удобной для пользователя схеме. Безусловный недостаток в необходимости постоянного обслуживания, поскольку водостоки обычно делают из оцинковки, которая быстро прогнивает. Среди условных недостатков – сложность стыковки отдельных элементов и посредственный внешний вид.
Заводского производства (фабричная). Этот способ предполагает выдерживание всех стандартов и параметров. Т.е., при необходимости можно без проблем стыковать различные элементы с разных поставок одного производителя.
2. По применяемому материалу – пластиковая, металлическая.
Пластиковая водосточная система
По способу установки выделяют клеевую систему (монтаж происходит с использованием клея) и безклеевую (монтаж на уплотнительных резинках).
Преимущества пластиковых водостоков:
- невосприимчивость к ультрафиолету. Качественная пластиковая водосточная система не выгорит в течении всего срока эксплуатации;
- не подвержены коррозии;
- клеевая система не требует ухода, поскольку используется метод «холодной сварки» в ходе которого соединение элементов происходит на молекулярном уровне;
- прочность;
- малый вес;
- рабочий температурный режим -40°С +70°С;
- простота монтажа;
- наличие разной цветовой гаммы;
- большое разнообразие комплектующих элементов позволяет создать водосточную систему нужной конфигурации, что делает ее незаменимой при монтаже на ломанные кровли.
Недостатки водостоков из ПВХ:
- пластик может разрушиться от механического воздействия. Поэтому такие системы нельзя устанавливать на высотных домах. Водосточная система из пластика монтируется только на малоэтажный частный дом;
- ремонтная непригодность. Разрушенный элемент невозможно восстановить;
- пластиковая система водоотвода с уплотнительными резинками требует периодической замены уплотнителей, что влечет за собой разборку/сборку элементов;
- высокий коэффициент линейного расширения.
Металлическая водосточная система
Водосточная система из металлического профиля имеет несколько разновидностей: оцинкованная, медная, оцинкованная с полимерным покрытием (окрашенная). Основное отличие между ними: стоимость и длительность эксплуатации. Внешний вид представлен на фото.
Преимущества металлических водостоков:
- прочность;
- надежность;
- выдерживают значительные снеговые нагрузки и прочие воздействия внешней среды;
- не поддерживают горение;
- рабочий температурный режим -60°С +130°С;
- стабильность размеров.
Недостатки водостоков из металла:
- высокая стоимость;
- значительный вес всей системы;
- сложность монтажа;
- малый выбор цветов;
- появление ржавчины при повреждении защитного слоя (исключение – водосточная система из меди);
- незначительное количество элементов делает ее пригодной только для монтажа на крыши имеющие углы в 90°.
Какая водосточная система лучше, пластиковая или металлическая, трудно ответить однозначно, всё зависит от конкретных условий эксплуатации и прочих факторов. В любом случае, выбор водосточной системы должен базироваться на показателях качества, а не цены.
С позиции этой классификации и будем рассматривать, как правильно смонтировать водосточную систему своими руками.
Монтаж водосточной системы – инструкция
Как и любой строительный процесс, технология монтажа водостоков включает в себя подбор системы, материала и расчетов.
Есть несколько вариантов водосточных систем в зависимости от их пропускной способности. Например, 100/75, 125/90, 150/110. Такая маркировка показывает соотношение диаметра трубы и желоба. Наглядно система круглого сечения 125/100 и квадратного сечения – на фото.
Водосточная система круглого и квадратного сечения
Такое разнообразие систем нужно для того, чтобы каждый пользователь мог выбрать ту, которая соответствует его потребностям.
Выбор водосточной системы
Чтобы правильно подобрать систему отвода воды нужно:
- ознакомиться с максимальным уровнем осадков в вашем регионе;
- рассчитать площадь ската (S). Не всех, а самого большого по размеру. Именно его размер будет определяющим для выбора желоба
Нюанс. Для плоских кровель (угол уклона не превышает 10°) формула приобретает вид
На основании этих замеров выбрать в таблице нужную систему.
После того как система выбрана нужно определить вид и рассчитать количество материалов. Для этого подготовим чертежи или схемы плоскостей с размерами. Они упростят расчет и затем и монтаж водосточной системы.
Расчет водосточной системы
Проиллюстрируем на примере дома, как рассчитать количество материалов для устройства водосточной системы.
Расчет желобов водосточной системы.
Желоб водосточный – полукруглый (полукруглого сечения) и прямоугольный (прямоугольного сечения).
Предназначен для сбора осадков (дождевой и талой воды) с кровли.
Их количество в метрах погонных равно периметру основания кровли. Т.е., длина всех поверхностей, на которые будет монтироваться желоб. Размеры водосточного желоба – продаются поштучно по 3 и 4 м.п.
Для дома размером из нашего примера понадобится 3-х метровых желобов – 10 шт. 4-х метровых – 1 шт.
Углы желоба водосточного (наружные (внешние) и внутренние, 90 и 135 градусов).
Нам понадобится 4 наружных угла и 2 внутренних, все с углом 90 градусов.
Если дом или коттедж имеет острые или тупые углы нужно выбирать ту систему, в которой такие углы существуют.
Водосточные воронки, соединители, заглушки желоба.
Для нашего примера – 4 воронки, 2 заглушки. Соединителей может быть – 5 или 17. В зависимости от особенностей монтажа конкретной системы. В большинстве водосточных систем крепление углов производится напрямую к желобу. Но в некоторых – с применением соединителя.
Компенсационный устанавливается при длине крыши более 8 м.п. Его монтаж производится без использования клея. Такой соединитель призван компенсировать линейное расширение желоба при нагреве/охлаждении. Для нашего примера понадобилось бы 4 обычных соединителя и один компенсационный.
Крюки крепления желоба.
Крюк крепления желоба устанавливается с промежутком в 60 см. При этом, обязательной является установка возле углов, воронок, заглушек и в местах соединения. В нашем примере – 68 крюков.
Водосточные трубы (для вертикального слива), крепления/кронштейны труб.
Труба может быть круглого и прямоугольного сечения. Предназначена для вертикального стока воды.
Кронштейн трубы предназначен для крепления трубы к стене. По способу установки различают «на камень» (для закрепления на кирпичной, каменной или бетонной стене. Фиксация посредством метиза) и «на дерево» (для закрепления на деревянных стенах (брус, бревно, ОСБ). Фиксация посредством саморезов).
Количество труб определяется количеством воронок. В нашем примере воронок 4, значит мест установки труб также 4. В м.п. их длина равна суммарной длине всех стен, вдоль которых планируется установка. Трубы также продаются длиной по 3 и 4 м.п. Округлять нужно в большую сторону, поскольку стыки на трубе также нежелательны. Т.е. если у вас высота дома 3,5 м. нужно покупать 4 м. трубу. 0,5 уйдет в отход или на другие нужды.
Колено трубы, слив (колено стока).
Нюанс. Строительство мансарды вносит некоторые коррективы в расчет водосточной системы. Высота аттиковой стены влияет на количество и установку желобов. Схемы ниже демонстрируют, что нужно учесть при расчете.
Монтаж водосточной системы из пластика (ПВХ)
При длине стены от 10 до 20 метров целесообразнее устанавливать желоб способами:
- Простой уклон (прямой) – воронка устанавливается в конце ската.
- Двойной уклон: «от середины» или «к середине».
В первом случае средний желоб оказывается в наивысшей точке, и вода движется к воронкам, расположенным по углам здания. Во втором случае, в наивысшей точке оказываются два крайних желоба и вода движется к воронке, расположенной посредине между ними. Если длина желоба превышает 22 метра, устанавливается три воронки или более мощная система.
Монтаж соединителя желоба на одинаковом растоянии между кронштейнами Соединители желобов устанавливаются между кронштейнами. На равном расстоянии от них.
Соединение водосточных желобов с воронкой 5. Соединение водосточных желобов с воронкой. Желоб укладывается на кронштейны, примыкающие к воронке с учетом линейного расширения пластика.
Высверливание отверстия в желобе с помощью насадки на дрель Отверстие под воронку можно высверлить в нужном месте желоба используя насадку для дрели – коронку.
Если предусмотрено, в месте примыкания желоба и воронки, устанавливается уплотнительная резинка.
Компенсационный соединитель монтируется без использования клея.
Монтаж углов и заглушек желоба 7. Монтаж углов и заглушек для желоба выполняется по той же схеме.
Монтаж углов и заглушек желоба с помощью клея И угол, и заглушка монтируются с использованием клея или уплотнительных резинок.
На расчетном расстоянии высверливаются отверстия под крепление хомута.
Монтаж трубы начинается с установки колена (при необходимости) или трубы в воронку.
Нюанс. Нижняя труба заводится в верхнюю с зазором в 2 мм. (компенсация линейного расширения).
Монтаж системы разветвителей водостоков При необходимости монтируется система разветвителей (тройников).
Отлив нужно смонтировать так, чтобы вода из него не разрушала фундамент дома. Например, отлив отводит воду в канал дренажной системы или прямо в дренажный колодец.
Организация слива воды в дренажный канал
Монтаж металлической водосточной системы
Пошаговое руководство, инструкция по установке водостоков для крыши из металлопрофиля своими руками.
1. Установка двух крайних кронштейнов.
Их можно устанавливать на стропильную систему или на карнизную планку (лобовую).
Установка крайних кронштейнов
Монтаж кронштейна выполняется на три самореза.
Монтаж кронштейнов (способы фиксации)
При длине стены более 10 м выполняется простой (прямой) уклон. Если длина больше 10 м – двойной.
Прямой и двойной уклон водостоков – схема
Место пила зачищается напильником.
Совет. Движение пилой осуществляется в направлении «от себя».
3. Вырезка отверстия под воронку.
Совет. Диаметр отверстия должен быть чуть больше, нежели диаметр воронки.
Вырезание отверстия под водосточную воронку и правила раскроя желоба
Воронку вырезают ножницами по металлу. Использование болгарки может повредить защитное покрытие водостока.
Установка металлической водосточной системы проводится аналогично монтажу пластиковой системы. Желоба водостока фиксируются между собой и с другими элементами защелками.
Иногда соединитель не используется, а желоба монтируются между собой на защелки.
Расстояние от края заглушки, а также от края углов до ближайшего кронштейна не должно превышать 20 см.
5. Монтаж водосточных труб
Последний этап установки водосточной системы.
Обогрев водостоков и желобов
Чтобы устранить вероятность обледенения водосточной системы и ее повреждения, а также предотвратить затекание воды под кровельный материал выполняется монтаж обогрева водостока.
Кабельная система обогрева водостоков и кровли позволяет поддерживать температуру на плюсовом уровне.
Способы обогрева водосточной системы
Подогрев водостоков и крыши осуществляется посредством устройства системы антиобледенения и снеготаяния, т.е. электрообогрева – установка греющего (нагревательного) кабеля.
1. Наружный обогрев . Когда кабель устанавливается на нижнюю часть ската кровли.
2. Обогрев внутри водостока . В этом случае кабель монтируется непосредственно в желоб и трубу водостока.
Ошибки и последствия при монтаже водосточной системы
- неправильный выбор системы снизит ее пропускную способность, что приведет к переливу воды из желоба;
- экономия на элементах. Например, на решетках-листоуловителях приведет к тому, что водосток может забиться листвой;
- не выдержан угол наклона желоба. Вода будет переливаться из желоба;
- недостаточно воронок. Вода будет выливаться из них и желоба;
- слишком большое расстояние между кронштейнами. Привет к тому, что желоб будет прогибаться под весом снега и воды;
- слишком большое расстояние между соседними хомутами для крепления труб. Они могут не выдержать ветровую нагрузку. По этой же причине труба не устанавливается на угол дома;
- труба примыкает к дому. От влаги стена, цоколь и фундамент в этом месте могут разрушаться.
Всё перечисленное, в итоге может подтопить фундамент и разрушить строение. Не самый замечательный итог работы.
Заключение
Как видим, монтаж водостоков для крыши процедура не очень сложная и при желании доступна для самостоятельной реализации. Мы акцентировали внимание на основных этапах, раскрыли некоторые нюансы и все это сопроводили изрядным количеством фото. Надеемся, что этот материал поможет выполнить монтаж водосточной системы правильно и без проблем.
Монтаж водосточной системы – инструкция по установке пластиковых и металлических водостоков своими руками
Установка водосточной системы крыши самостоятельно. Технология монтажа пластиковых (ПВХ) и металлических водостоков – пошаговая инструкция как сделать правильно. Виды, выбор, расчет, обогрев
Для опытного кровельщика установить современную водосточную систему не составляет особого труда, но неопытный человек может не знать о некоторых нюансах, которые в будущем приводят к серьезным проблемам. Из которых самые распространенные – это деформация, изгиб желоба, протечка и разрушение фасада от постоянной влаги.
Причем послужить причиной всего этого способна всего одна небольшая ошибка монтажа. А поэтому как закрепить водосток так, чтобы он прослужил верой и правдой далеко не один год, мы расскажем вам сейчас в самых подробных деталях.
Как правильно подобрать нужное крепление?
Всего для закрепления водостока вам понадобятся такие крепежные элементы:
- Кронштейны , на которые вы будете крепить желоба. Подобрать подходящее крепление вам будет не сложно, исходя от формы и габаритов приобретенных желобов.
- Хомуты – специальные приспособления, которые позволяют крепить сливные трубы к стене. Такое крепление также подбирается в зависимости от вида и размеров сливных труб. Также определитесь с материалом изготовления хомутов: если это будет пластик, то у него две точки крепления, а у металлических – одна, длинный метиз.
В продаже вы найдете крюки двух видов:
- Длинные крепят к обрешетке, к стропильным ногам.
- Короткие – к лобовой доске, по изначальному плану или ввиду того, что кровля уже установлена.
Расстояние между крюками должно быть в идеале около 50 см, максимально – 60 см. Если вы используете длинные крюки-держатели, их лучше прикручивать через обрешетку прямо к стропилам, тогда само крепление водосточной системы будет более прочным.
По окончанию установки и длинные, и короткие крюки сверху нужно закрывать карнизной планкой.
Конечно, длинные крюки согласно всем инструкциям необходимо крепить под кровельное покрытие прямо на обрешетку. Но нередко бывают ситуации, что старое кровельное покрытие снять вот так просто не получится, как и приподнять.
Например, оно старое, поэтому такие крюки нередко прикручивают даже на подшивку карниза. Несмотря на всю нелогичность этого метода, на практике он оказывается нередко рациональным и порой единственно возможным.
В основном, по правилам, металлические крюки применяют для металлического водостока, а пластиковые - для пластикового. Сегодня редко, но все же используются медные крюки:
Как правильно располагать кронштейны?
На этом этапе у вас возникнет вполне ожидаемый вопрос: как крепятся водостоки к самой крыше? Крюки для них монтируют к лобовой доске, ветровой, к карнизному свесу или прямо на стропильные ноги.
На стропильные ноги крепление устанавливают тогда, когда лобовой доски нет как таковой в принципе или ее важно оставить нетронутой ради определенного эстетического эффекта. Но, если кровля уже готова, тогда единственный рациональный вариант – это крепление крепежа к лобовой доске:
Иногда крепеж для водосточной системы приходится устанавливать прямо к обрешетке кровли. Для этой цели используются специальные удлиненные хомуты, которые фиксируют в двух точках. Кронштейны крепятся к стропилам (через обрешетку) только предварительно загнутые.
Часто домашние мастера пытаются сэкономить и ставят кронштейны слишком далеко друг от друга, хотя расстояние между крепежом не должно превышать 60 метров. Если нарушить это правило, со временем водостоки деформируются и постепенно повреждаются под давлением веса воды, льда и снега.
Также важно угадать с расположением кронштейнов, чтобы они не оказались слишком низко или слишком высоко относительно края крыши. Если крюки будут расположены ниже, чем нужно, дождевая вода с них будет плохо попадать в желоб, станет разбрызгивается и на фасаде пойдут потеки.
Иногда такая ошибка монтажа даже приводит к поломке и обрыву самого крепежа. А правильно, если желоб немного выступает за край, хотя бы наполовину его ширины. Если же водосток установить слишком высоко, то механическое давление на него и его крепления будет в разы больше нормы, и самой водосточной системе придется выдерживает на себе уже есть груз сходящего снега.
По окончанию монтажа крепления важно правильно установить и выровнять каждый крюк:
Учитывайте также, что при установке металлочерепицы также используется антиконденсатная пленка с припуском:
Как правильно самостоятельно закрепить желоб?
При монтаже любой водосточной системы крайне важно учитывать тепловое движение желоба и его конструктивных элементов, которые, в зависимости от материала изготовления, по-разному работают на растяжение и сокращение.
По правилам, единственно подвижным таким элементом должен быть навесной жалоб, который монтируют без дополнительного склеивания – только на защелке. Причем современные производители заботятся об этом, делая внутри желоба специальную, так называемую расширительную метку, которая помогает произвести сборку в соответствии с температурой воздуха, которая есть на момент монтажа.
Вот как правильно крепить водосток прямо на карнизный свес:
Как крепить современные водостоки из пластика?
Всего вам понадобятся для монтажа пластикового водостока такие инструменты: шнур, ножовка или болгарка, шуруповерт или отвертка, перфоратор, карандаш, рулетка, лестница, крюкогиб или тиски.
Давайте разберемся на примере, как правильно монтировать пластиковую водосточную систему. Всего на это занятие вам достаточно будет потратить около суток времени. Главное – правильно рассчитать уклон желоба в сторону воронки, чтобы вода легко стекала и подтаявший лед быстро спадал вниз. Согласно строительным нормам, на каждый погонный метр желательно делать 1 см уклона. Далее следуйте такой инструкции:
- Шаг 1. Итак, производим разметку крючков: выложите их на ровную поверхность вплотную друг к другу.
- Шаг 2. Теперь на крюке, где будет монтироваться желоб, сделайте засечки на столько сантиметров, сколько необходимо для создания уклона, и отметьте этом место карандашом.
- Шаг 3. Приложите линейку и начертите линию от первой отметки до последней. Линия получится не горизонтальной, как вы понимаете, и именно по этой линии вы будете крепить кронштейны.
- Шаг 4. Далее, если они у вас металлические крюки, тогда вам понадобится специальный крюкогиб, если же нет – тогда небольшие тиски. Их следует зажимать по черте и выгибать на себя.
На этом этапе устанавливаем все крюки, проверяя при этом угол загиба. Обратите внимание, что угол загиба у всех крюков должен быть один, а разным только само место загиба по линии.
Итак, шаг за шагом:
- Шаг 1. Возьмите крюк с самым малым загибом и прикрутите его к карнизу. У вас должна получиться самая высокая сторона крепления жалоба и самая низкая.
- Шаг 2. Проследите за тем, чтобы край кровли приходился как раз на середину крюка. Это важно, чтобы съезжающий зимой снег не повредил жалоб и дождевая вода попадала точно в воронку.
- Шаг 3. Теперь натяните между первым и последним крюком шнуровку или прочную нить, и прикрепите все оставшиеся крюки четко по этой линии. Расстояние между крючками у вас должно быть от 50 см до 65 см.
- Шаг 4. Теперь берем желоба и монтируем их. Обратите внимание, что у современных водосточных систем по краям жалобам есть специальные полосы, которые просто защелкиваются, а продуманная резиновая прокладка защищает их от протечек. Она обычно черного цвета и ее трудно не заметить.
- Шаг 5. Теперь поставьте заглушку желоба. Ее следует поставить сначала с внутренней стороны крючка и нажать на его внешнюю сторону.
Важно, чтобы при этом смонтированный желоб оказался перпендикулярным к земле:
Продолжаем установка водостока:
- Шаг 1. Следующим шагом замерьте расстояние от воронки до соединителя желоба, и при этом учитывайте, что он нам в процессе монтажа зайдет в воронку и соединитель до 7 сантиметров.
- Шаг 2. Установите воронку так, чтобы она была находилась от края кровли на 20-30 см.
- Шаг 3. Отрежьте еще кусок жалоба. Удобнее всего резать пластиковый желоб обычный ножовкой с мелким зубом, или же болгаркой с тонким кругом по металлу.
- Шаг 4. Теперь берем в руки воронку. Обратите внимание, что у нее есть специальные бортики – это ограничители, до которых нужно вставить желоб.
- Шаг 5. Монтируем воронку и желоба.
- Шаг 6. Теперь переходим к установке колен. Колена нужно установить на сливное отверстие воронки и повернуть в сторону стены.
- Шаг 7. После этого берем второе колено, и замеряем между ними расстояние. Второе колено нужно закрепить при помощи хомута.
- Шаг 8. Следующим шагом отмеряем расстояние до колена стока. Закрепить хомут в стену будет удобно при помощи саморезов с пресс-шайбой в 30 мм или же дюбеля, если у вас кирпичный дом.
Рассмотреть процесс подробнее вам поможе такая пошаговая фотоиллюстрация:
Как крепить водостоки из металла?
Современные водостоки из металла не всегда обладают механическими защелками, а потому их детали нужно соединять холодной сваркой или при помощи специального клея:
Давайте разберемся в технологии крепления металлического водостока более подробно. Итак, все детали, необходимые для сборки такой системы, еще в заводских условиях производятся с высокой точностью, благодаря чему собрать элементы в единую систему вы сможете самостоятельно и особо не напрягаясь:
- Шаг 1. Первым делом необходимо снять точные размеры и сделать схему крепления будущего водостока для точного расчета количества труб с деталями крепления, желобов и кронштейнов, заглушек желобов, воронок и их соединителей. И приобрести все это у качественного производителя.
- Шаг 2. Чтобы выставить правильный уклон желоба (достаточно 5,0-10,0 мм), закрепите первый и последний кронштейн, а затем натяните между ними шнур.
Шаг 3. Теперь переходим к самому монтажу. Сначала устанавливаем желоба с обязательным выдерживанием нужного уклона вдоль ската крыши. Крепежные кронштейны установите по периметру крыши на расстоянии 0,50 м. - Шаг 4. Несколько частей металлического желоба в одну длину вам будет легче соединять на земле, используя заклепки и специальный герметик. Те концы желобов, которые не будут отводить воду, закройте герметично их заглушками.
- Шаг 5. Далее установите водосточные трубы, которые следует закреплять в необходимых местах на стенах. Сами участки труб между собой соедините при помощи хомутов.
- Шаг 6. Проконтролируйте вертикальность размещения труб отвесом.
водостоки для крыши металлические. - Шаг 7. Теперь соедините желоба с трубами и воронками.
- Шаг 8. И, наконец, установите нижние сливные колена в нужном направлении.
Модные медные водостоки крепят по такому же принципу, как и обычные стальные:
Но самое сложное – это монтаж водостока сложной формы:
Установленный водосток обязательно проверьте на надежность и протечки, просто залив в него воду из садового шланга:
Как установить в водосток греющий кабель?
Для того, чтобы уберечь только что установленный водосток от разрыва льдом с первыми же холодами, сегодня устанавливают кабельную систему обогрева. Она представляет собой электрический кабель, который протягивают по всему периметру крыши. Он работает в температурном режиме от 0 до минус 15 градусов, и даже при наличии льда и воды на крыше.
Такие кабели снабжены температурным главным должностным датчиком. Их устанавливают по краям крыши с южной стороны, и такие датчики регулирует включение-отключение кабельной системы.
Итак, любой желоб всегда подвергается в ходе своей службы постоянным нагрузкам. Особенно, если в вашей местности довольно часто идут дожди, снега и бывают сильные ветра. Кроме этого, на водосток оказывает разрушительное влияние ультрафиолет и разносимый ветром мусор. А поэтому даже за качественно установленной водосточной системой всегда нужно ухаживать!
Правильно выполненная крыша надёжно защищает здание от проникновения влаги в жилую мансарду или на холодный чердак. Стекая по её скатам, вода может попадать на стены и фундамент здания. Чтобы этого не допустить, кровельную систему необходимо дополнить эффективной водосточной системой. Для обеспечения нормальной работы такой системы её надо правильно рассчитать и установить. Всё это можно сделать самостоятельно, но сначала необходимо ознакомиться с технологией выполнения работ и рекомендациями специалистов.
Как правильно установить водостоки на крыше
Перед тем как начать монтаж водосточной системы, надо определиться, будете ли вы покупать промышленные водостоки или делать их своими руками. Если у вас есть определённые навыки, то все элементы водосточной системы можно изготовить самостоятельно. Для этого обычно используется оцинкованная сталь. Но прибегают к такому способу довольно редко, так как кроме определённых способностей и опыта здесь потребуются значительные затраты времени и труда. Намного проще купить готовые изделия и самостоятельно их установить.
По материалу изготовления водосточные системы делятся на два вида.
- Пластиковая водосточная система. Её элементы могут соединяться при помощи клея или на резиновых уплотнителях. Пластик не поддаётся коррозии, имеет небольшой вес, элементы просто монтировать, при этом они доступны в большом разнообразии цветовых решений. Недостатки его в том, что механическая прочность не очень высока, повреждённые пластиковые элементы не поддаются ремонту, а если соединение производится при помощи резиновых деталей, то их надо будет периодически менять.
Пластиковые водосточные системы получили широкое распространение из-за стойкости к коррозии, небольшого веса и простоты монтажа
- Металлическая водосточная система. Для её изготовления обычно используется оцинкованная сталь, которая может быть покрыта полимером, намного реже водостоки делают из меди. Элементы такой системы отличаются высокой прочностью, они выдерживают большие нагрузки и имеют низкий коэффициент расширения. Недостатки такой системы в её высокой стоимости, большом весе и сложности монтажа. Если защитный полимерный слой повредится, то начинает появляться ржавчина. Кроме того, металлические изделия прдставлены в гораздо меньшем количестве цветов.
Металлическая водосточная система имеет больший вес, чем пластиковая, но срок службы у нее более длительный
Нельзя сказать, что та или иная водосточная система лучше, всё зависит от условий эксплуатации и региона, в котором находится здание. Пластиковая система имеет большое количество разнообразных элементов, поэтому её удобнее использовать при создании системы сложной конфигурации. Металлические водостоки выглядят красиво, служат долго, но их монтаж выполнять сложнее.
Проще выполнять монтаж водосточной системы до укладки кровельного материала. Для правильного выполнения этой работы надо придерживаться следующих рекомендаций.
- Установку надо выполнять при определённой температуре в зависимости от материала:
- пластиковые элементы - более 5 o C;
- металлические изделия, покрытые пластизолом или керамическими гранулами - более 10 o C;
- металл, обработанный пуралом - 5 o C и выше.
- Относительно крыши жёлоб должен монтироваться с уклоном. Он может быть организован в одну (при длине крыши менее 12 м) или в две стороны. Стандартный уклон должен составлять 3–5 мм на 1 м длины в сторону ливнеприёмника. При этом необходимо выдерживать расстояние между ливнеприёмниками не более 24 м.
Если длина здания меньше 12 м, то уклон водостоков можно делать в одну строну, в противном случае случае необходимо монтировать желоба с наклоном от центра стены к каждому из её углов
- Держатели должны располагаться на одинаковом расстоянии друг от друга. Для пластикового водостока крепления устанавливают максимум через 50 см, а для металлического - через 60 см. Держатели начинают устанавливать от верхней точки и постепенно движутся к нижней.
- Водосточный жёлоб надо располагать так, чтобы край кровли выступал на 35–50% от его ширины.
Край жёлоба должен быть ниже плоскости кровли минимум на 3 см, иначе во время сползания снега его может сорвать
- Резать элементы водостока можно только тем способом, который рекомендует производитель. Пластиковые элементы обрезают ножовкой с мелкими зубьями, металлические - ножовкой по металлу. Использовать для изделий с полимерным покрытием болгарку нельзя, так как во время её работы происходит интенсивный нагрев и разрушение покрытия.
Резать жёлоб с полимерным покрытием при помощи болгарки ни в коем случае нельзя
- Держатели сливных труб должны устанавливаться не реже, чем через 2 м, а при высоте дома более 10 м - через каждые 1,5 м.
- Необходимо правильно и надёжно соединять элементы. Пластиковые детали стыкуют при помощи клея, резиновых уплотнителей и защёлок. Металлические элементы могут крепиться друг к другу на защёлках или на резиновых уплотнителях. Труба водостока не должна доходить до земли на 25–40 см.
При соединении желобов между ними необходимо оставлять компенсационный зазор для теплового расширения материала
Установка водостоков своими руками
При выполнении самостоятельной установки водосточной системы понадобится следующий набор инструментов:
Обычно установка водосточной системы выполняется во время строительства здания, до укладки кровельного материала. Рассмотрим последовательность выполнения этих работ более подробно.
- Крепление кронштейнов с соблюдением уклона и шага их монтажа.
- Монтаж воронок. Эти элементы располагаются в тех местах, где установлены сливные стояки. При помощи воронок также выполняется соединение пластиковых водостоков. В том месте жёлоба, где к нему будет крепиться воронка, делают отверстие и хорошо зачищают края. Для фиксации воронок используется клей. Для того чтобы мусор не попадал в сливную трубу, на воронку устанавливают защитную сеточку, которую необходимо периодически чистить от мусора.
На воронку надо обязательно устанавливать защитную сетку, иначе сливная труба забьётся мусором
- Установка желобов. Эти элементы могут быть полукруглой или прямоугольной формы. Кронштейны выбираются в зависимости от формы желобов, после чего они просто надеваются на готовые крепления. Край водостока, который не используется, надо обязательно закрыть заглушкой, её герметичность обеспечивается за счёт резинового уплотнителя. С обеих сторон соединения рекомендуется устанавливать кронштейны, чтобы избежать провисания водосточной системы.
В зависимости от вида жёлоба выбирается тип кронштейна
- Соединение водостоков. Для того чтобы соединить между собой два жёлоба, используются специальные доборные элементы, которые надеваются на торцы рядом расположенных водостоков. Между желобами должно оставаться расстояние порядка 3–5 мм, оно необходимо для обеспечения возможных деформаций элементов. Особенно это важно для пластиковых деталей, так как они имеют большой коэффициент расширения.
- Монтаж колен. Колена, так же как и желоба, могут иметь полукруглую или прямоугольную форму и выбираются в соответствии с формой установленных водостоков. Колено снизу надевается на воронку, оно будет направлять воду в сливную трубу. Надо подобрать необходимый угол колена, хотя проблем с этим обычно не возникает, так как выбор таких элементов довольно большой.
Если длины колена недостаточно, то между ним и сливной трубой устанавливают дополнительный отрезок трубы
- Установка стояков. Колено соединяется с трубой стояка и фиксируется хомутами к кронштейнам, установленным на стене здания. Если одной трубы недостаточно, её удлиняют, для чего присоединяют ещё один или несколько элементов необходимой длины.
Максимальное расстояние между креплениями стояка не может превышать 2 м
- Монтаж хомутов. Обычно эти элементы выполнены в виде двух дуг, которые охватывают трубу, после чего фиксируются при помощи болтов. Для крепления хомута к деревянной стене используется штырь, а к кирпичной - дюбель, для которого предварительно делают отверстие.
Хомуты состоят из двух дуг, которые охватывают трубу и стягивают её при помощи зажимов
- Установка слива. Этот элемент является завершающим, по своему внешнему виду он похож на колено. Слив монтируют в самом низу трубы, с его помощью поступающая вода будет отводиться от фундамента здания. Рекомендуется, чтобы от края слива до отмостки было не более 40 см.
Видео: установка желобов водостока
Монтаж отливов
Большое значение для защиты дома от влаги имеет правильная установка отливов на окна. Это металлические или пластиковые планки, которые монтируются с внешней стороны дома на нижнюю часть оконного проёма.
Отливы изготавливаются из оцинкованной стали с полимерным покрытием или из пластика
Каждое окно должно иметь отлив, который в народе ещё называют наружным подоконником. Кроме того, что эти элементы защищают стены от попадания влаги, они также придают дому красивый и завершённый вид.
Последовательность монтажа отлива состоит из нескольких шагов.
- Проведение замеров и определение необходимого размера отлива. Для изготовления отливов используется оцинкованная сталь, она также может иметь полимерное покрытие или пластик. Такой элемент должен иметь загиб, соответствующий форме окна, возле которого он устанавливается, а также загибы по бокам и снизу. Отлив должен на 3–5 см выступать за пределы стены и быть наклонённым в сторону улицы, чтобы обеспечивать свободное стекание воды по нижнему капельнику. Чтобы вода хорошо и быстро сходила, уклон должен быть порядка 10 o .
Длина отлива стандартна, а его ширина подбирается для каждого подоконника отдельно
- Очистка места установки от мусора.
- Фиксация отлива при помощи саморезов к нижнему профилю окна.
Для надёжной фиксации отлива шурупы устанавливают с шагом 40–45 см
- Заполнение пространства между подоконником и отливом монтажной пеной, которая после застывания прочно фиксирует этот элемент, а также обеспечивает надёжную шумо- и теплоизоляцию. Во время застывания отлив необходимо прижать тяжёлым предметом, чтобы расширяющаяся пена не подняла его в процессе застывания.
Отлив должен быть наклонён от окна, чтобы с него хорошо сходила вода
- Герметизация места примыкания отлива и оконной рамы при помощи силиконового герметика.
Во время монтажа отлива надо следить за тем, чтобы его боковые загибы заходили под откосы, чтобы вода не попадала на стену. Рекомендуется устанавливать отливы до того, как будут оформляться наружные откосы.
Как правильно крепить крюки водосточной системы
Перед тем как перейти к фиксации крюков, надо сделать разметку, чтобы обеспечить угол наклона водосточной системы. Благодаря уклону вода будет стекать в сторону стояка и эффективно удаляться с кровли.
Крепление длинных крюков
Монтаж крюков под водостоки выполняется до укладки кровельного материала. Это связано с тем, что они устанавливаются под кровлей и после её настила длинные крюки закрепить не получится.
Последовательность монтажа длинных крюков будет следующей.
Если в наличии есть только короткие крюки, то нет ничего страшного. Их монтаж выполняется аналогично, но если в первом случае крюки крепились к обрешётке или стропилам, то здесь они фиксируются на торцевую плоскость или на карнизную доску.
Короткие крюки можно монтировать после укладки кровельного материала
Короткие крюки обычно устанавливаются уже после монтажа кровли. Могут также использоваться универсальные держатели, которые при необходимости крепятся и как короткие, и как длинные крюки.
Видео: особенности монтажа крюков
Распространённые ошибки
Если к проектированию и установке водосточной системы подойти невнимательно, можно совершить определённые ошибки, из-за которых она не сможет полноценно выполнять свои функции:
- горизонтальная установка водостоков приводит к тому, что вода остаётся в жёлобе, а в зимний период там же и замерзает;
- большой выпуск кровельного материала над жёлобом и приводит к тому, что во время обильных осадков вода не попадает в водосборник;
- слишком близкое расположение сливной трубы к стене дома вызывает постоянное намокание стены;
- недостаточное количество кронштейнов приводит к провисанию жёлоба, из-за чего в этом месте скапливается вода;
- некачественная сборка нарушает герметичность конструкции, поэтому вода попадает на стены.
Монтаж внутренних водостоков
В состав внутренней водосточной системы входят следующие основные элементы:
- воронка водоприёмника;
- стояк;
- отводная труба;
- выпуск.
Для того чтобы эта система работала в любое время года, водоприёмные воронки нельзя устанавливать рядом с наружными стенами дома, иначе в зимнее время они будут замерзать.
Монтаж внутреннего водостока выполняется в определённой последовательности.
- Установка воронок. Если плиты перекрытия уже установлены, то можно монтировать воронки. Если перекрытия ещё нет, то начинать надо с монтажа стояков. Со стояком воронка соединяется при помощи компенсационного раструба, чтобы при внешних деформациях не произошёл разрыв соединения.
Внутренняя водосточная система обычно обустраивается на плоских крышах, где нет естественного слива воды за счёт уклона скатов
- Монтаж стояков и труб для отвода воды от воронок. Трубы, соединяющие воронки и стояки, должны быть уложены с уклоном. Диаметр стояка должен быть равным или превышать диаметр воронки. Если диаметр труб не более 110 мм, то они идут в бухтах и запускаются сверху вниз. При больших размерах трубы устанавливаются снизу вверх. Стояки крепят через каждые 2–3 метра.
Стояки внутреннего водостока должны фиксироваться максимум через каждые 3 м
- Укладка горизонтальных трубопроводов. Их монтаж выполняется так же, как и канализационных труб, но уклон делают порядка 2–8 мм на метр. Для труб диаметром 50 мм прочистки устанавливают через 10 м, а если их диаметр 100–150 мм, то через 15 м.
Горизонтальные трубы внутреннего водостока монтируют так же, как и канализационные, но с меньшим уклоном
Внутренние водосточные системы могут быть таких видов:
- самотёчные - сбор и отведение воды осуществляется по желобам, расположенным с уклоном. Такая система только частично заполняется водой;
- сифонная - полностью заполняется водой, которая попадает в воронку, а затем в стояк. За счёт возникающего разрежения происходит принудительное удаление воды, поэтому такой способ более эффективен.
Видео: как выполняется монтаж водоприёмной воронки
Система наружного отведения воды с крыши может быть:
- неорганизованной. В этом случае вода сходит произвольно, такой способ обычно применяется для небольших хозяйственных построек;
- организованный. Вода собирается в желоба, после чего по сливным трубам выводится за пределы здания.
При создании наружного водостока желоба крепятся при помощи специальных кронштейнов, которые можно сделать самостоятельно, но лучше приобрести уже готовые.
При создании наружного водостока желоба должны крепиться под уклоном, это обеспечит эффективное удаление поступающей с крыши воды. Создать систему наружного водостока своими руками несложно. Сейчас в продаже есть все необходимые элементы. Достаточно составить схему и рассчитать, сколько и каких элементов необходимо, после чего можно просто и быстро выполнить их монтаж.
Наружную водосточную систему вполне возможно смонтировать своими руками, потому что в продаже имеются все необходимые комплектующие для облегчения этого процесса
Установка наружной водосточной системы выполняется в следующем порядке.
- Расчёт необходимого количества материалов. Нужно определиться с количеством держателей, желобов, сливных труб и колен.
- Разметка мест для крепления крюков. После того как места крепления отмечены, проводится загиб крюков на необходимый угол и их фиксация.
- Подготовка мест под воронки. В желобах готовят отверстия под воронки, после чего их фиксируют.
Во время монтажа все соединения надо делать герметичными, чтобы вода из труб и желобов не попадала на стены дома
- Укладка желобов. Желоба с установленными воронками укладывают в держатели и фиксируют их.
- Монтаж сливных труб. На стену они крепятся при помощи специальных кронштейнов.
- Соединение сливных труб и воронок. При помощи колен с необходимым углом наклона выполняется соединение сливной трубы и воронки.
Для воронки в жёлобе делают отверстие, края которого хорошо зачищают, чтобы получилось герметичное соединение
Правильно выполненная система наружного водостока надёжно защищает кровлю, стены и фундамент здания от проникновения в них воды. В холодное время года во время частых оттепелей может произойти замерзание сливных труб водостоков, поэтому вода не будет эффективно удаляться. Чтобы такой проблемы не возникало, можно установить обогрев этих элементов. Для этого используется саморегулирующийся или резистивный кабель, который крепится к водостокам и трубам. Проходящий по кабелю электрический ток вызывает его нагревание, в результате чего элементы водосточной системы остаются тёплыми, поэтому вода в них не замерзает.
Видео: обогрев желобов и сливных труб
Главные требования, которые предъявляются к водосточной системе - это удаление воды с крыши дома, а также высокая прочность, герметичность и большой срок службы. Надо рассчитывать, чтобы такая система могла выдерживать большие нагрузки, зимой на ней может скапливаться большое количество льда. Чтобы установленная своими руками система соответствовала всем требованиям, необходимо правильно выполнить её расчёт, после чего провести монтаж с соблюдением разработанных технологий.
