Схема вентиляции канализации в частном доме. Вентиляция в канализации в частном доме Устройство вентиляции в канализации

Жильцы многоквартирных зданий заботы об исправном функционировании канализационной системы чаще всего возлагают на плечи приходящих сантехников. Владельцы частных домов часто все делают своими руками. Систему удаления сточных вод они организуют самостоятельно, при этом далеко не все задумываются о необходимости проветривания канализации на этапе проектирования здания.

В результате этого через некоторое время в жаркую погоду или при сильном ветре в жилище ощущается неприятный запах, а при нажатии на кнопку унитаза возникают неприятные чавкающие звуки. Приходится решать неожиданно возникшую проблему и оборудовать канализационную вытяжку.

Нужна ли вентиляция внутренней канализации

Существующие строительные нормы и правила позволяют не оборудовать проветривание во внутренней канализации домов с малым объемом сброса сточных вод. При этом высота здания не должна превышать двух этажей. В том случае, когда общий объем сточных вод превышает диаметр приемной канализационной трубы, обустройство вентиляции обязательно даже в одноэтажном доме.

В качестве примера представим, что сливная труба унитаза имеет в сечении восемь сантиметров, а стояк – двенадцать сантиметров. Если спустить воду из одного унитаза, стояк не перекроется потоком жидкости, а вот, если смыв произвести из двух унитазов одновременно, произойдет переполнение канализации. Таким образом, можно предусмотреть вероятный сброс сточных вод возможными сантехническими приборами и понять, нужно ли обустраивать вытяжку внутренней канализации. Необходима она в следующих случаях:

• если сечение стояка меньше или равно пяти сантиметрам;
• туалеты и раковины расположены на всех этажах здания высотой в два и более этажей;
• в доме имеется ванна большого объема;
• на участке есть искусственный водоем в виде пруда или бассейна.

Причиной возникновения неприятного запаха может быть также пересыхание воды в гидрозатворах сифонов.

В конструкции этих элементов имеются изогнутые трубки, которые всегда должны быть заполнены водой для предотвращения выхода канализационных газов наружу. Если вода в гидрозатворе отсутствует, жилые помещения частного дома наполняются миазмами.

Если такая проблема возникает при длительном отсутствии жильцов, для предотвращения распространения запаха из канализации нужно залить немного растительного масла в соответствующее сливное отверстие. Тогда вода в гидрозатворе не высохнет, и проблема возникать не будет.

Существующие схемы канализационной вентиляции

Существуют две схемы канализационной вентиляции – внутренняя и наружная. Выполняются они при помощи фановых труб, которые вытягивают канализационные газы наружу, обеспечивают поступление свежего воздуха и регулировку давления в системе слива.

Внутренняя схема предусматривается на этапе проектирования здания. В таком варианте фановая труба фактически является продолжением основной сливной трубы, крепится к ней и выводится наружу. Сечение обеих труб должно быть одинаковым.

Соединять фановую трубу с печной трубой или вентиляцией жилых помещений нельзя.

Выходное отверстие трубы располагают в отдалении от оконных проемов, балконов и выводят на крышу. Возвышение над плоской кровлей составляет около тридцати сантиметров, чердачной - около пятидесяти. Для предотвращения попадания внутрь канализации атмосферных осадков и посторонних предметов устанавливается козырек.
Наружная вентиляция канализации в частном доме

Наружную вентиляцию приходится обустраивать, если на этапе проектирования жилья она не была предусмотрена, и в потолочных перекрытиях не оборудованы люки для ее выведения. В этом случае вытяжная труба присоединяется к системе удаления сточных вод и размещается за пределами здания. Располагать ее можно следующими способами:

• если провести канал вентиляции по наружной стороне здания, тогда внешне конструкция будет напоминать водосток;
• вмонтировать вентиляционную трубу непосредственно в выгребную яму;
• укрепить ее не на наружной стене, а на сарае или заборе, стараясь не доставлять неудобства соседям.

Правила монтажа фановой трубы

Фановая труба предназначена для создания разряжения внутри канализации, поэтому для создания естественной тяги ее входной конец монтируют в теплом помещении, а выходной - находится в холодном. В потолочном перекрытии дома следует обеспечить проходной канал. Стыки и фланцевые соединения трубопровода тщательно герметизируют. При наличии нескольких стояков их объединяют в одну трубопроводную сеть.

Если на кровле имеется печная труба или выход вентиляции жилых помещений, фановую трубу следует располагать на более высоком уровне. Расстояние до балконов и окон должно составлять не менее четырех метров.

Правильно смонтированная фановая труба не позволяет распространяться неприятному запаху, даже если в гидрозатворах сифонов по каким-либо причинам нет воды. В результате создаваемого ею разряжения теплый воздух из жилых помещений втягивается внутрь канализации, и неприятный запах исчезает.

Выход вентиляции сквозь кровлю

Оставлять выходное отверстие вытяжной трубы канализации в чердачном помещении не рекомендуется, так как оно не проветривается должным образом, и запах может проникнуть внутрь дома. Трубу необходимо протянуть сквозь кровлю. Работа выполняется в следующей последовательности:

• прокладку вытяжной трубы заканчивают в чердачном помещении;
• на поверхности крыши закрепляют концевой отрезок трубы;
• с помощью гофрированного переходника соединяют два отрезка трубы.

Концевой отрезок трубы закрепляется на поверхности кровли с помощью изготовленного из полимерного материала гибкого и эластичного переходника. Его манжета герметизируется и надежно крепится винтами или другим крепежом. Наиболее просто и надежно использовать для монтажа на крыше вентвыход фабричного изготовления, предназначенный для конкретного вида кровли.

В обычных условиях теплый воздух, который выходит из вентиляционного канала, не позволяет обмерзать выходу канализационной вентиляции. Заметим, что в регионах, где температура зимой может опускаться ниже тридцати градусов, происходит намерзание льда и закупоривание выходного отверстия вентиляции. В этом случае необходима теплоизоляция как участка вентканала на чердаке здания, так и его выхода на крыше.

Как сделать своими руками дефлектор фановой трубы

На выходе фановой трубы устанавливается дефлектор. Делается это для повышения эффективности естественной тяги за счет аэродинамических свойств данного элемента конструкции. Дефлектор увеличивает тягу в вытяжной трубе приблизительно на тридцать процентов. Вентиляционный дефлектор можно купить, а можно сделать своими руками. Для выполнения этой работы понадобятся следующие материалы и инструменты:

• небольшой лист оцинковки;
• метизы для крепежа;
• ножницы по металлу;
• рулетка или линейка;
• плотницкий карандаш.

На листе металла размечается раструб конусообразной формы. Сечение снизу должно соответствовать диаметру вентиляционной трубы, сверху этот параметр увеличивается приблизительно на пятнадцать процентов. В средней части металлического конуса размещают юбку, а сверху - козырек в виде зонтика. Все детали получившейся конструкции скрепляют заклепками, саморезами или винтами с гайками и устанавливают сверху выходного патрубка.

Альтернативный вариант - вакуумный клапан

Вакуумный или аэрационный клапан, предназначенный для выравнивания давления, является весьма условной альтернативой полноценному вентиляционному оборудованию. Он устанавливается при невозможности вывода фановой трубы (вследствие конструктивных особенностей постройки), сложной разводки сточных труб и так далее.

Вакуумный клапан состоит из мягкой пружины и герметизирующего уплотнителя. Принцип действия не отличается сложностью: при понижении давления внутри канализации клапан открывается и впускает наружный воздух. После выравнивания внешнего и внутреннего давления клапан закрывается.

Помимо верхнего выпуска канализационного стояка вакуумные клапаны устанавливаются на горизонтальных отрезках трубопроводной сети между подключенными к ней сантехническими приборами. Их расположение и количество зависит от того, сколько точек слива стоков находится в доме и как они располагаются.

С увеличением времени эксплуатации на деталях клапана откладываются загрязнения, герметичность нарушается, поэтому аэрационный клапан нуждается в периодической очистке, то есть требуется проведение технического обслуживания. Кроме того, механизм надежно работает только при положительных температурах окружающей среды, а при отрицательных -функционирование нарушается.

Строительные нормы и правила никак не регламентируют работу подобных устройств, поэтому их устанавливают исключительно владельцы частных домов.

Варианты монтажа наружной системы вентиляции

Если в проектной документации дома не предусмотрено устройства канализационной вытяжки, после ввода его в эксплуатацию приходится обустраивать внешнюю систему вентиляции. Подсоединенная к стоку труба выводится наружу и монтируется в удобном для ее расположения месте. Одним из вариантов размещения вентиляционной трубы является ее укрепление на внешней стене дома. Подключение производится не к стояку, как при устройстве внутренней вентиляции, а непосредственно к сливу сточных вод.

Наружная вытяжная труба может крепиться на заборе, стене хозяйственной постройки или других вертикально расположенных поверхностях. При таком варианте монтажа надо иметь в виду, что вблизи выходного отверстия выделяются отвратительно пахнущие миазмы, и располагать вытяжную трубу таким образом, чтобы дурной запах не создавал неудобств соседям по участку.

Для хозяев дачных домов наиболее простым и в то же время действенным вариантом монтажа является установка вытяжной трубы непосредственно в фекальную яму.

Она всегда располагается в отдалении от жилых помещений, поэтому дурной запах не будет беспокоить домочадцев. Высота трубы над поверхностью земли может не превышать одного метра.

Зачастую владельцы небольших домов сомневаются в том, что вентиляция канализации целесообразна, предполагая, что она не будет функционировать в жаркое время года в период особенно интенсивного разложения органической субстанции. Эти сомнения не имеют никакого основания, так как температура сточных вод всегда будет отличаться от температуры окружающей среды, вследствие этого возникает разница давления, и будет происходить воздушный и тепловой обмен.

Правильно смонтированная фановая труба обеспечивает комфортное проживание, предотвращая появление в жилых помещениях зловонного запаха сточных вод. Вероятно, хозяева частных домов могут проявить творческий подход и придумать вариант вытяжки собственной конструкции. Главный критерий заключается в том, чтобы она справлялась с возложенными на нее задачами, и домочадцы не сетовали на автора проекта. Далее следует видеоролик, в котором изложена полезная информация о монтаже фанового стояка.

Канализация любого частного дома нуждается в вентиляции. Доказательством этого служат «странные» звуки, бульканье и зловоние, которые проникают через сливы при сильном ветре или жарким летом. Вложения в обустройство вентиляции канализации многоквартирного дома и коттеджа, сохранят уют и приятную атмосферу жилища, не слишком разорив бюджет.

Сифон и посторонние запахи

Некоторые хозяева сомневаются, а нужна ли в канализации частного дома вентиляция. И убеждаются в ее необходимости, когда зловоние распространяется из санузлов и кухни по всему дому.

Состав канализационных стоков неоднороден, поэтому в трубах постоянно идут процессы брожения, сопровождающиеся газообразованием. Чтобы предотвратить выход запахов канализации из вентиляции сливные отверстия сантехники оснащаются сифоном (гидрозатвором).

При идеальной работе канализации сифон заполнен водой до определенного уровня. Если некоторое время сантехникой не пользуются, уровень воды падает, органические пары распространяются по помещению.

Вентиляция нужна для сбалансирования давления в системе сливов.

Отвратительные запахи и бульканье объясняются еще и тем, что при смыве фекалий в трубах падает давление. Жидкость из полных сифонов затягивается внутрь труб и ничто не препятствует зловонию.

Избежать появления вакуумных пробок можно лишь одним способом – устройством вентиляции канализационной системы.

Нужная ли вентиляция канализации в частном доме?

Строительные нормы разрешают использовать канализацию без вентиляции в домах не выше 2-х этажей с небольшим объемом канализационных стоков.

Если объем стоков перекрывает сечение сточной трубы, для канализации вентиляция обязательна.

Сток не перекроется, когда в доме одновременно работает одно сантехническое устройство. Например, стандартный диаметр слива унитаза 7 см, а диаметр трубы 11 см. Но если одновременно слить два унитаза, канализация перекроется. К сведению, диаметр сливной трубы ванной или умывальника 5 см.

Подсчитав возможный залповый сброс всей сантехники дома, становится понятно, нужна ли вентиляция канализации в частном доме.

Обязательно оборудуется вентиляция в канализации, если:

• диаметр стояков равен или меньше 5 см;
• дом двух- или более этажный, санузлы и умывальники располагаются на всех этажах;
• в самом коттедже или возле него есть бассейн или большая ванна.

Еще один аргумент в пользу схемы вентиляции для канализации частного дома: современные сифоны зачастую очень небольшого объема и содержащаяся в них вода может пересохнуть за несколько суток.

Вернувшиеся после непродолжительного отсутствия владельцы будут неприятно удивлены неприятному запаху в доме.

Фановая труба в таком случае играет роль дымохода. Благодаря разности давлений воздух из канализации отводится на улицу.

Фановая труба вентиляции

Главное в устройстве вентиляции канализации частного дома – это фановая труба. Она выводит «пахучие» газы наружу.

Обычно при проектировании дома предусматривается канал для фановой трубы.

Правила расположения фановой трубы:

• Конец фановой трубы выводится за пределы крыши минимум на полметра;
• Расстояние до окон и балконов – минимум 4 метра чтобы не тревожил запах;
• Запрещено выводить фановую трубу в общедомовую вентиляцию;
• Возможно верховое объединение канализационных стояков одной трубой для вентиляции;
• Не желательно выводить вентиляционный стояк под карниз крыши. Высока вероятность его поломки сползающим с кровли снегом;
• Оголовок трубы прикрывается вентиляционным зонтом для канализации. Вентиляционный зонт выравнивает давление в канализации, предохраняет систему от попадания дождя и снега. В отличие от дефлекторов, вентиляционные зонты для канализации устойчивы к обледенению в холодное время года.

По правилам каждый канализационный стояк вентилируется отдельно. Для этого фановую трубу монтируют на наиболее удаленный от места выхода канализации из коттеджа стояк. Через нее будет вентилироваться и септик. На концы остальных стояков для вентиляции канализации устанавливают вакуумные клапаны.

Фановые трубы для каждого стояка составляют оптимальную схему вентиляции канализации частного дома.

Материалы и монтаж канализационной вентиляции

В зависимости от выходов возможны две схемы вентиляции канализации частного дома:

• Утепленная или изолированная;
• Неизолированная.

Первый вариант широко используется в местностях с суровым климатом.

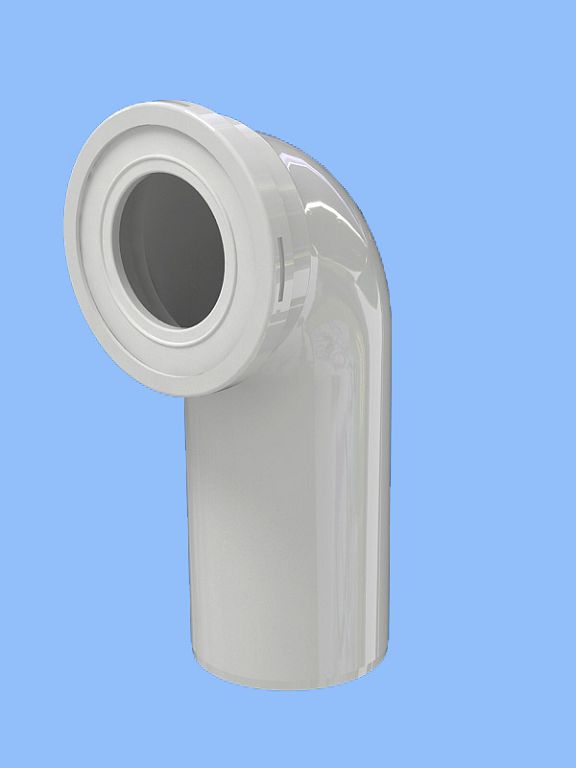

В частных домах для вентиляции канализации используют ПВХ-трубы, которые недороги, герметично соединяются между собой, легко монтируются.

Диаметр сечения фановой трубы следует подбирать больше или равным сечению стояка, от 5 см в 1-этажном доме и от 11 см в 2-х и более.

Диаметр утепленного стояка на выходе около 16 см.

Диаметр труб для вентиляции канализации в многоквартирном доме и коттедже для:

• подводки к раковинам или биде 3 – 4,5 см;
• кухонных моек, душевых кабин, ванн – 5 см;
• унитазов 11 см;
• стояков 6,5 – 7,5 см.

Вентиляция канализации в многоквартирных домах, соединяющая 2 и более стояков, выполняется из ПВХ-труб до 20 см диаметром. Для соединения коллекторов и колодцев используются трубы еще больших сечений.

Вакуумные клапаны вентиляции

Клапаны используют в качестве альтернативы или дополнения фановой трубе. Это выход, если дом уже построен, но вентиляция предусмотрена.

Не должны обмерзать, обычно их устанавливают на чердаке. Механизм действия вентиляционного клапана для канализации очень прост. Просвет его герметично прикрыт мембраной, удерживаемой слабой пружинкой. Когда сливается вода, в стояке разряжается воздух, мембрана отодвигается и запускает воздух внутрь канализационной системы. Давление в трубе выравнивается, и клапан автоматически закрывается. Таким образом, открыт клапан лишь тогда, когда необходимо запустить воздух из помещения в трубы.

Некоторые владельцы предпочитают устанавливать вакуумный канализации непосредственно в ванной комнате или туалете. В таком случае важно обеспечить доступ к нему для контроля.

Клапан должен находиться выше пола на 30 – 35 см.

Клапан для вентиляции системы канализации можно собрать самостоятельно.

Материалы и инструменты:

• пружинка от авторучки;
• концевой тройник;
• саморез на 45 мм;
• полиэтиленовая крышка для стеклянной банки;
• небольшой листок тонкого поролона;
• клей;
• шило.

Ход работ:

• Из крышки вырезаем окружность диаметром 50 мм, в центр вкручиваем саморез;
• Из поролона вырезаем окружность чуть большего диаметра и приклеиваем к кружку из пластика, вытащив саморез;
• В концевом тройнике проделываем отверстия диаметром 5 мм с промежутками 25 мм, пробиваем шилом отверстие и вставляем саморез;
• Теперь саморез выкручиваем и собираем готовый клапан.

Если клапан собран правильно, воздух, вдуваемый в отверстия, будет проходить свободно. Ширина щели регулируются саморезом.

К сожалению, вакуумный клапан может лишь частично заменить полноценную систему вентиляции.

Через некоторое время он может засориться или сломаться. И абсолютно бесполезны клапаны при пересыхании гидрозатворов.

Фановая труба предупреждает всасывание гидрозатворов из сифонов в трубы и очень эффективно предотвращает появление запаха канализации. Вентиляция уменьшает зловоние и при пересыхании водяных затворов, характерное для душевых и трапов.

Сливное сантехническое оборудование обязательно должно содержать гидрозатвор. Даже при грамотном устройстве вентиляции частного дома часть неприятных запахов может проникать через сливы без гидрозатвора.

Подводка вентиляции к канализации

свежий воздух в доме и во дворе

Иногда даже грамотная схема не обеспечивает качественную вентиляцию канализации в частном доме. Если подводка слишком длинна (более 3 м), вентиляция требуется усиленная.

Чтобы решить проблему, требуется увеличение сечения подводки. Так, расчетный показатель 4 см увеличивается до 5 см при длине 3 метра.

Если же подводка 5-метровая, диаметр увеличивается на 1\4. Увеличить сечение подводки придется и при перепаде высот от 1 до 3 метров. Также требуется увеличение диаметра, когда при подводке к унитазу перепад высоты составил более 100 см.

Если этот метод не действует, придется оборудовать дополнительную вентиляцию канализации частного дома в виде вакуумного клапана или добавочной фановой трубы.

Видео о том, нужна ли канализации частного дома вентиляция и как она должна быть устроена:

Бытует мнение, что вентиляция канализации в частном доме схема которой разрабатывается ее на этапе проектирования здания, необходима только для больших коттеджей с несколькими этажами и большим количеством сантехнических сооружений. На самом деле, обеспечить поступление воздуха и отвод образующихся газов необходимо для любой канализации, хотя конструкция может иметь значительные отличия в зависимости от индивидуальных условий. Наличие вентиляции, в первую очередь, позволяет обеспечить баланс давлений в системе канализации. Благодаря этому можно избежать проникновения в жилые помещения неприятных запахов и появления неприятных звуков всасывания воды при образовании зон пониженного давления.

Вентиляция канализации в частном доме своими руками может быть выполнена вне зависимости от этажности дома и количества точек слива, важно лишь правильно разработать схему. Существует два возможных варианта – с использованием фановых труб и с применением вакуумных клапанов . Перед тем, как сделать выбор, следует знать, что в действующих строительных нормах перечисляются условия, при которых устанавливать фановые трубы обязательно.

К ним относятся:

• наличие нескольких этажей в доме с размещением точек слива выше уровня 1 этажа,
• диаметр стояков более 0,5 м.

В остальных случаях домовладелец имеет право ограничиться более простой схемой, однако специалисты подчеркивают заметное снижение эффективности работы канализации при использовании только клапанных устройств . Нужна ли вентиляция канализации в частном доме с использованием фановых труб, если ее наличие не обязательно по правилам – решает домовладелец, но он должен учитывать, что клапаны не являются полноценной заменой и не способны гарантированно предотвратить появление запаха или посторонних шумов.

Вентиляция с вытяжной трубой

Кроме перечисленных выше преимуществ, вентиляционные системы с фановыми трубами обеспечивают корректную работу канализации, для которой в этом случае становится менее опасным пересыхание сифонов. Если сантехникой не пользовались несколько дней и сифон (гидрозатвор) высох, при наличии вентиляционной трубы в системе теплый воздух из канализации будет подниматься и выходить вверх по трубе. Так как пересохшие сифоны не могут выполнять свои функции гидробарьера между канализацией и помещением, при отсутствии фановой трубы запахи будут попадать в дом.

Правила монтажа

Вентиляционная труба может быть из того же материала, что и канализационная. Это позволяет легко обеспечить герметизацию стыков. Благодаря небольшому весу, который важен при монтаже и эксплуатации вертикальных конструкций, часто выбирают для этих целей пластиковые изделия. При выборе также следует учитывать, что диаметр вентиляционного вывода не должен быть меньше, чем диаметр самого крупного стояка .

Следуя определенным правилам, не сложно понять, как сделать вентиляцию канализации в частном доме.

• Стояки и фановые выводы соединяются в единую систему. При большом расстоянии по горизонтали между отдельными стояками целесообразно установить несколько фановых труб.
• Монтаж фановой канализации целесообразно выполнять на этапе строительства. Это позволит сократить трудоемкость работу и сделать систему более удобной.
• При возведении здания для установки вентиляционной трубы организуется специальный канал и люки. Если канализация и ее вентиляция устраивается в уже построенном доме, прокладывать линию можно не через перекрытия (такой вариант может снизить прочность и надежность конструкций), а через стену.
• Когда разрабатывается вентиляция канализации в частном доме — схема должна предусматривать соблюдение расстояния от наружных участков трубы до балконов и окон по горизонтали, не менее 4 м, иначе нельзя гарантировать, что неприятные запахи не проникнут в дом.
• Высота вывода вытяжной трубы на крышу зависит от конструкции кровли и варьируется от 0,2 до 3,0 метров. В частности, для плоских крыш достаточно, чтобы верхняя часть трубы была выше уровня кровли на 300 мм, а для скатной конструкции высота должна быть не менее, чем 500 мм. А если крыша используется — 3 метра.
• Если на крышу выводятся вентиляционные трубы из жилых помещений или дымоходы, канализационная вытяжная труба должна быть выше всех остальных, чтобы исключить попадание неприятных запахов из канализации в дом.
• Установка дефлектора на трубе не повышает эффективность работы вентиляции канализационной системы, но может послужить причиной образования наледи из замерзшего конденсата в холодное время года.

Использование вакуумных клапанов

Альтернативой фановой канализации может стать установка вакуумных клапанов, однако, профессионалы рекомендуют выбирать этот вариант только в том случае, если монтаж фановой трубы технически невозможен или экономически нецелесообразен.

Принцип действия

Створка клапана соединена с пружиной, имеющей небольшое сопротивление, а герметичное уплотнение исключает пропуск воздуха, если устройство находится в закрытом состоянии. Если в системе после клапана возникает разрежение (часто его причиной является спуск воды под напором – слив унитаза или дренирование воды из стиральной машины при помощи насоса), клапан автоматически открывается и пропускает воздух из помещения дома в канализационную систему, восстанавливая баланс. При достижении равновесия давлений до и после вакуумного клапана, створка вновь герметично закрывается. Через закрытый вакуумный клапан неприятные запахи не могут попасть в помещение, а в момент открытия створки их проникновению препятствует направленные в противоположную сторону поток воздуха.

При установке оборудования подобного типа следует помнить о некоторых нюансах эксплуатации таких систем.

• Наличие клапанов не может исключить проникновение запахов из канализационной системы в дом, если пересохли сифоны.
• Вакуумные клапаны обычно монтируют на стояках, однако, если такой способ монтажа затруднен по какой-либо причине, можно установить их на любом из горизонтальных участков системы канализации.

На заметку: Установка гидрозатворов в любом случае повысит эффективность работы системы в независимости от того, используется в ней вентиляционная труба или вакуумный клапан.

Больше информации про вы найдете в другой статье сайта.

Про у нас также есть отдельный, более подробный материал.

Чтобы избежать неприятных запахов вам обязательно нужно использовать сифон. , как его подобрать и установить на кухне.

Нестандартные решения вентиляции для канализационных систем

Нестандартные решения, не противоречащие в то же время правилам безопасности и санитарным требованиям, могут стать выходом, если вытяжка для канализации в частном доме устанавливается после того, как само здание построено. При таких условиях реализация классической схемы может вызывать определенные затруднения.

Монтаж по внешней стене дома

Если выводить вентиляционную трубу по внешней стене здания, со стороны она будет напоминать обычный водосток и не испортит вида дома. Единственным отличием станет высота верхней части, которая в любом случае будет находиться выше уровня кровли. Диаметр трубы для такой фановой канализационной вентиляции выбирают наиболее распространенный – 110 мм. При выборе места установки следует соблюдать требования относительно допустимых расстояний между фановым выводом и окнами (балконами, лоджиями), указанные выше.

Монтаж по забору

Установка фановой трубы с фиксацией ее на заборе фактически не имеет отличий от установки по внешней стене. Единственная особенность – большее удаление вентиляционного вывода от здания. При выборе подобного варианта, важно принимать во внимание расположение дома и надворных построек на соседнем участке. Не стоит доставлять соседям неудобства запахом из вашей канализации.

Вентиляция к септику

Система вентиляции канализации в частном доме, выведенная к септику, в некоторых случаях может считаться оптимальным вариантом. Очистные устройства и накопители, согласно правилам, должны устанавливаться на определенном расстоянии от дома (в зависимости от индивидуальных условий – от 5 до 20 метров). Это позволяет гарантированно исключить вероятность попадания в дом неприятных запахов. К тому же подобный вывод несложно устроить и поле строительства дома, при ремонте и улучшении условий проживания.

Перед выбором наиболее подходящей схемы вентиляции для канализации частного дома, необходимо тщательно изучить все имеющиеся условия и нюансы эксплуатации имеющейся канализационной системы.

Чтобы создать комфортные условия для жизни в частном доме в обязательном порядке нужно оборудовать вентиляцию канализации. Она обеспечит отсутствие в помещениях постороннего неприятного запаха. Каждое сантехническое устройство оснащено сифоном (изогнутая труба, внутри которой всегда присутствует вода). Благодаря этому создается гидрозатвор со стороны септика. Это первое условие для предотвращения распространения неприятных запахов. Но при интенсивном сливе воды одновременно из ванной и унитаза воздух в канализационной трубе разряжается, давление резко падает. В результате вода из сифонов уходит в трубу и воздух из септика может поступать беспрепятственно. Как устраивается вентиляция канализации в частном доме, чтобы оградить себя от подобных неприятных явлений? Давайте разберемся в этом вопросе.

Правила устройства которым необходимо следовать

Вентиляции канализации в частном доме, как было сказано, является обязательной. Она будет препятствовать распространению посторонних запахов в помещениях санузлов. Если в доме есть нескольких стояков, их объединяют в общую систему вентиляции.

Существует несколько основных правил устройства вентиляционных стояков в частном доме:

• вытяжную трубу выводят на крышу дома, на высоту не меньше 1 м;
• если несколько систем вентиляции объединяют в одну единую, необходимо использовать для этого трубы одного диаметра (обычно 50 или 110 мм);
• не нужно устанавливать колпак на выходном отрезке вентиляционной трубы, потому что может образоваться конденсат, который в зимнее время образует ледяные пробки;
• запрещается объединять вентиляцию канализации с дымоходом или с общей вентиляционной системой частного дома;
• вентиляционная труба должна быть расположена на расстоянии не менее 4м от окон последнего этажа и балконов;
• не рекомендуется монтировать вентиляционную трубу под свесом кровли, поскольку сходящие с крыши в зимнее время снег и наледь могут ее повредить.

Грамотно оборудованная вентиляция канализации обеспечит комфортное проживание в частном доме и предупредит поступление газов и посторонних запахов в его помещения.

Выбор труб и общее проектирование

Рассмотрим вариант многоэтажного частного дома. Если на каждом этаже установлены санузлы, то одновременный слив со всех этажей может усилить всасывание воды из сифонов. По этой причине канализационную трубу нужно вывести наружу через крышу. Ее высота должна быть более 4 м от уровня земли. Только в этом случае:

• вода останется в гидравлических затворах;
• при сливе не будет создаваться воздушная пробка;
• в помещениях не будут распространяться неприятные запахи.

Для вентиляции канализации рекомендуют использовать трубы из пластика. Они легкие, их монтаж несложный, они снабжены всеми необходимыми для соединения элементами. Смонтировать вентиляцию из пластиковых труб сможет практически любой мужчина, имеющий минимальные навыки в ремонте и строительстве.

Труба выводится наружу через специальный вентиляционный канал, который предусматривается еще при проектировании дома.

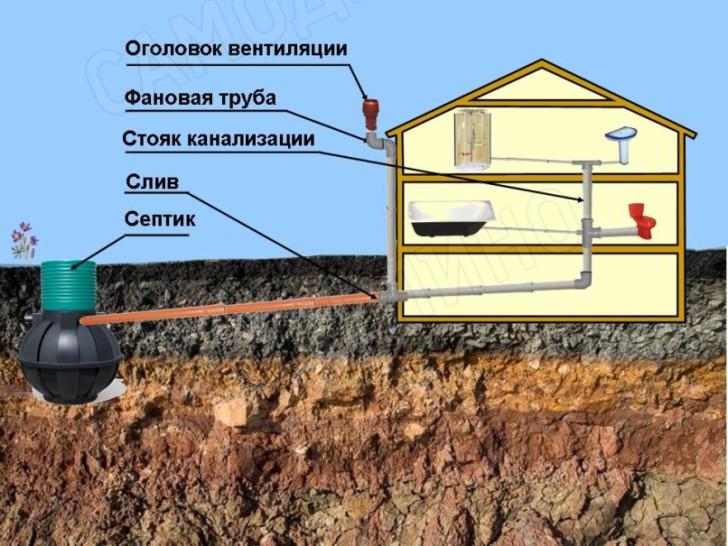

Схема вентиляции системы канализации двухэтажного частного дома

Если установка трубы почему-то не была предусмотрена проектом, ее можно монтировать с выводом по горизонтали в стену, прикрывая снаружи декоративной розеткой.

Важно знать! В одноэтажном доме вентиляционная труба может иметь диаметр 50 мм, в многоэтажных зданиях - не менее 110 мм.

В районах с суровыми зимами трубу следует утеплять, чтобы предотвратить ее обледенение на выходе.

Вентиляционную трубу можно монтировать с горизонтальным выводом в стену, прикрывая снаружи декоративной розеткой

Если существуют какие-либо сложности с устройством вентиляции (например, дорого) или это вообще невозможно, существует еще один вариант решения проблемы – вентиляция системы канализации с помощью клапанов вакуумного типа.

Установка вакуумных клапанов

Монтаж вакуумных клапанов проводится внутри дома на окончании канализационного стояка.

Установленный на верхней точке стояка вакуумный клапан срабатывает при разряжении и не позволяет неприятным запахам выходить из стояка

Их устройство и принцип действия:

• в клапане есть пружина с небольшим сопротивлением, а также резиновое герметичное уплотнение;
• при разряжении в канализации от стоков, перемещающихся по стояку, клапан тут же срабатывает - он открывается, пропуская воздух из помещения в систему канализации. В результате разряжение гасится;
• после того как давление в помещении и канализационной системе выравнивается, пружина срабатывает, закрывая отверстие клапана и тем самым препятствуя попаданию зловоннго запаха из канализационного стояка в дом.

Вакуумные клапаны не могут, однако, являться полноценной заменой вентиляционных фановых труб.

С течением времени они засоряются и выходят из строя. Кроме этого, вакуумные клапаны не смогут устранить запахи канализации, если в сифонах, установленных к сантехническим приборам вода высохла.

Слой воды в гидрозатворе является надежной преградой для поступления канализационных запахов в квартиру

Это важно! Гидрозатвор – обязательный атрибут всех приемников сточных вод, монтированных в канализационной системе. Даже самая хорошая вентиляция канализации при его отсутствии не сможет полностью гарантировать удаление неприятного запаха.

Имея под рукой данные материалы, можно изготовить вакуумный клапан своими руками

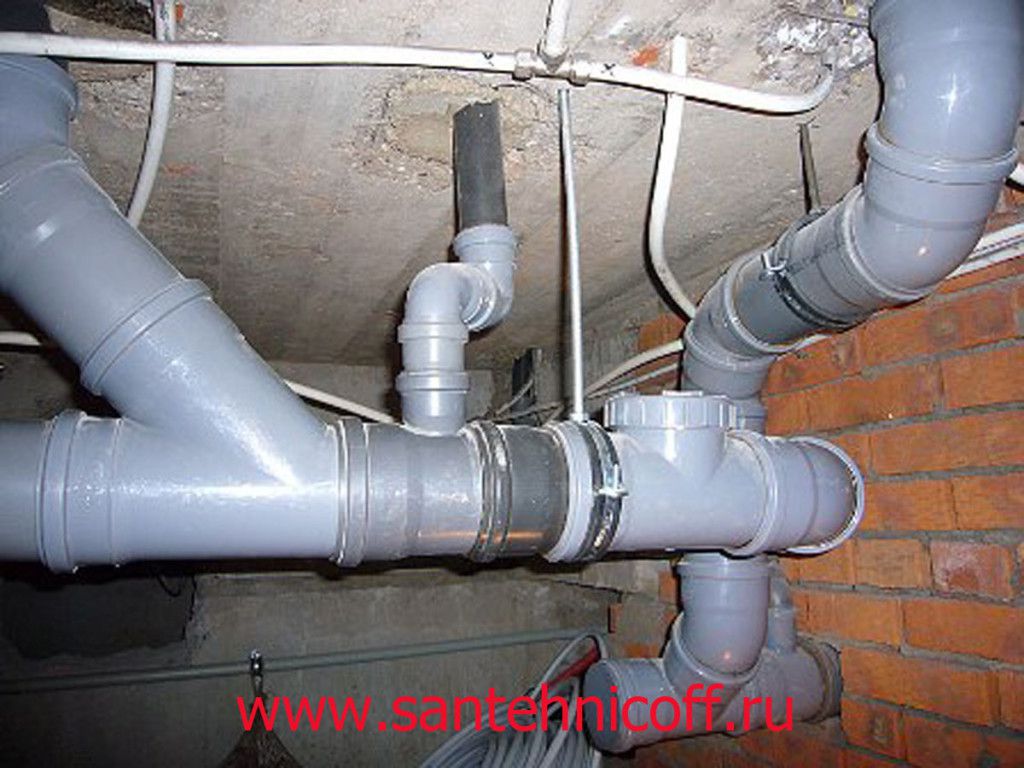

При невозможности размещения обратного клапана на стояке его устанавливают на любом участке горизонтальной трубы, ведущей к канализационному стояку.

Отсутствие фановой трубы и других приспособлений рано или поздно приведет к тому, что вентиляция канализации будет нарушена и неприятный запах быстро распространится по всем помещениям дома. Вне зависимости от наличия централизованной или автономной системы, проблемы с вентиляцией нужно решать как можно быстрее. Но если в квартире с этим успешно справится приходящий мастер, заботы о частном доме ложатся на плечи хозяина. И именно о том, как устроить вентиляцию частного дома или устранить проблемы своими руками, стоит поговорить подробнее.

Наличие в доме стояков сечением более 50 мм, два и более этажей и большое количество сантехнических приборов диктует необходимость установки системы вентиляции. Резкий залповый слив большого объема воды образует вакуум труб, вследствие чего происходит опустошение сифонов. И именно отсутствие гидрозатвора позволяет запахам свободно проникать в помещение.

Даже в случае оборудования дома трубами большого размера и минимальной угрозой перекрытия сечения сливным потоком, воздух из канализации все равно может появиться в помещении. Причина – малый размер сифонов. При отсутствии пользования канализацией 3-5 дней вода высыхает и образуется пустота, клапан гидрозатвора снова не работает и ароматы распространяются в дом. Неприятностей можно избежать, если есть вентиляция канализации в частном доме, которую достаточно просто сделать своими руками. Система может состоять из обычной фановой трубы или использовать вакуумный клапан. Оба варианта хороши, используются не только в частных домах, но и квартирах, причем самой эффективной считается схема, где есть и фановая труба и клапан, играющий роль нужного дополнения.

Канализация с фановой трубой

Устройство представляет продолжение канализационного стояка, выводимого наружу. Принцип действия простой: теплый воздух поднимается всегда вверх и выводится наружу, в результате чего в системе труб создается разряжение малого типа (как тяга в печке) и воздух выталкивается из комнат дома в канализацию, а не наоборот.

Важно! Вывод фановой трубы осуществляется через специальную шахту, предусматриваемую еще на этапе закладки дома. Но если сделать устройство не получилось, то можно вывести систему труб по горизонтали через стену сбоку.

А вот чтобы обустроить вентиляционный стояк с фановой трубой своими руками правильно, берите на заметку следующие рекомендации:

1. Высота фановой трубы не может быть менее 0,5 м от уровня крыши. В случае наличия чердака, длина увеличивается до 3-3,5 метров;
2. Сечение диаметра вытяжки должно быть равно диаметру трубопровода стояка;
3. Если стояков канализации много, допускается соединение элементов в верхней части и оборудование системы одной фановой трубой;
4. Нельзя соединять вентиляцию канализационного типа с печной или вытяжной общедомовой вентиляцией;
5. Лучшее место проведения труб – глухая стена дома. Если выводить рядом с оконными проемами или балконом, запах может просочиться в дом. В случае отсутствия глухой стены, расстояние между окнами и выходом трубопровода канализации должно быть не менее 4 метров;
6. Если крыша дома многоскатная, фановую трубу не следует выводить под свес ската, конструкция легко может сломаться от схода снега;
7. Оснащать верх вытяжки дефлектором – гарантировано перекрыть вентиляцию в зимний период. На дефлекторе образуется конденсат, который при замерзании наглухо закупорит выход и воздух пойдет в комнаты.

Вытяжка делается из трубы, из которой выполнен общий стояк и является продолжением трубопровода, выводя его наружу. Использование чугуна не желательно, так как материал подвержен коррозии и есть риск полного проржавления и падения трубы, лучше всего выход сделать пластиковым.

Совет! Фановую трубу нужно утеплять. Безусловно, все зависит от региона и температурных перепадов. Однако даже при несильных зимних морозах утепление не помешает на дачных участках, где канализацией пользуются только в теплый сезон.

Обустройство канализации с вакуумным клапаном

Использование клапана необходимо в случае невозможности оборудования фановой трубы. Система работает так:

• внутри корпуса есть пружина и уплотнитель из резины;
• при образовании разряжения внутри стояка (залповый сброс большого объема воды) пружина открывает уплотнитель, и воздух проходит в систему, выравнивая нужное давление;
• после пружина возвращается на место, вследствие чего воздух из канализации не поступает в комнаты.

Вакуумный клапан не может служить равноценной заменой фановой трубе, но хорошо справляется со своими функциями, однако при пересыхании воды в сифоне, клапан не будет препятствовать распространению неприятных ароматов.

Важно! Вакуумный клапан всегда монтируется в верхней части стояка и только в отапливаемом помещении.

В случае невозможности установки элемента на стояк, установка производится на трубу, проходящую горизонтально. Правила монтажа:

1. элемент монтируется выше точки подсоединения труб к системе канализации самого высокого слива сантехнического прибора;
2. если слив находится на уровне пола, клапан устанавливается на расстоянии 35 см от высоты напольного покрытия;
3. необходимо обеспечить свободный забор воздуха в вакуумный прибор, а также доступ для ремонта и ручного открывания (при необходимости).

Вентиляция внешнего типа: обустройство системы

При оборудовании дома автономной системой канализации возможно использование вентиляции внешнего типа. Это может быть два варианта расположения:

• вывод вытяжки вдоль стеновых панелей дома. На практике это выглядит как водосток с концом трубы выше уровня крыши. Схема предусматривает вывод конструкции из дома и крепление к стеновому элементу посредством хомутов;
• установка труб на септике – удобный вариант, так как труба находится в отдалении от дома и полностью минимизирует возможности попадания запаха в комнаты.

Внешняя вентиляция канализации в частном доме оборудуется при отсутствии канализационного стояка, что бывает в малых строениях или домах сезонного пребывания. Использование данного способа подразумевает обустройство вакуумного клапана для улучшения системы вентиляции.

Вентиляция выгребной ямы: назначение и типы

Вентиляционные трубы необходимы не только для того, чтобы не допустить появления запаха в доме, но и для уравновешивания давления внутри всей системы. Однако, есть еще одна причина обязательного обустройства вентиляции: в процессе разложения органических отходов образуется горючий газ и при большом скоплении вещества возможен пожар. Чтобы такого не произошло, необходима вентиляция выгребной ямы. Устройство не потребует больших затрат, а сделать его можно своими руками.

Схема вытяжки может быть оборудована предельно просто:

1. установить обычную канализационную ПВХ трубу сечением 100 мм;
2. прикрепить трубу к стене сзади;
3. вывести верхний конец за крышу септика примерно на высоту от 20 см;
4. изолировать трубу снизу паклей, смоченной в битуме;
5. выход прикрыть от попадания мусора листом жести;
6. забетонировать шурф выхода.

Совет! Для образования мощной тяги верх трубы оснащается дефлектором.

Если монтируется вентиляция выгребной ямы без туалета, установка также не занимает много времени:

• рядом с люком установить систему труб, размер которой просчитывается глубиной погружения и высотой вывода;
• оснастить верх вывода моторчиком для усиления тяги;
• прикрыть выход жестяным листом.

Канализационная вытяжка готова, а благодаря наличию моторчика зловония не будет на участке даже в самые жаркие летние дни. Кроме того не будет неприятных запахов в туалете, пары разложения перестанут влиять на древесину, а значит, туалет простоит дольше.

При строительстве туалета со сливной ямой, лучше возвести нужник подальше от ямы. Соединить сооружения несложно посредством обычного канализационного трубопровода с сечением от 100 мм. А если смонтировать тройник, то будет просто присоединить вентиляционную трубу, что и гарантирует хорошую вентиляцию. В любом случае устройство вентиляции возможно двумя способами:

1. естественный вариант происходит когда увеличивается давление в сливной яме;
2. принудительный – воздух перемещается посредством работы вентиляторов, подключенных к сети питания.

Естественная вентиляция

Устанавливается вертикальная труба, которая нужна для отвода запахов, причем монтаж осуществляется не ниже границы уровня наполнения котлована нечистотами, а верх выходит за пределы крыши.

Сечение отвода должно быть более 100 мм, верхний конец размером не менее 70 см от уровня крыши. Герметизация патрубка и крепление хомутами обязательно – так можно не беспокоиться, что трубу снесет во время сильного ветра.

Принудительная вентиляция

Самый эффективный способ, но требующий наличия электричества. Сделать вытяжку своими руками несложно:

1. подвести к туалету электричество;
2. подобрать вентилятор средней мощности (300 ватт вполне достаточно);
3. сформировать отверстие под прибор, причем работать вентилятор должен на выгонку, чтобы воздух не застаивался в помещении туалета;
4. оборудовать несколько отверстий для притока свежего воздуха (это может быть обычная щель у порога).

В этом случае схема не предусматривает устройство вентиляционных труб в самой сливной яме, вполне достаточно вентилятора, который отлично выгонит воздух и вместе с ним все неприятные ароматы.

Ну а чтобы избежать появления сильного запаха в сливной яме, достаточно приобрести биологические средства для чистки. Это могут быть порошки, таблетки или жидкости для канализационных ям. Как видите, устройство вентиляции вполне доступно для любого хозяина, причем выбор систем достаточно многообразен.
