Закрытые системы отопления с принудительной циркуляцией. Система отопления с принудительной циркуляцией Принудительная циркуляция воды в системе отопления

К сожалению, история не сохранила имя изобретателя водяного отопления, известно лишь, что появилось оно давно. И все это время схемы водяного отопления занимали лидирующее положение. Шли годы, создавались экономичные котлы для различных видов топлива, разрабатывались новые схемы отопления, изготовлялись радиаторы на основе новейших материалов. Но альтернативы системе водяного отопления нет до сих пор. Она легко монтируется, элементы системы легко приобрести, а ее эксплуатация не вызывает проблем. Популярная схема отопления с принудительной циркуляцией весьма эффективна для создания комфорта в доме.

Классификация по способу перемещения теплоносителя:

Простые схемы самотечного отопления могут быть только открытые, контуры с принудительной циркуляцией обычно закрытые с герметичным мембранным баком. Если же установить насос в «обратку» контура самотечной системы, то КПД контура возрастет.

Сегодня можно купить котел любой мощности, работающий на различном топливе. В продаже есть котлы известных мировых марок, трубы из металла и пластика, арматура. Есть в наличии все необходимое для монтажа контуров отопления любой конфигурации и мощности. Сегодня любая система отопления частного дома с принудительной циркуляцией проектируется и создается без проблем, при наличии определенных финансовых ресурсов.

Основные требования к системам обогрева:

Что лучше, принудительное или естественное движение воды

В контурах создаются условия для движения теплоносителя под действием гравитации и уклон трубопроводов, устанавливается открытый расширительный бак. Так создается самотечная система отопления частного дома, дешевая, простая и надежная. Напорный трубопровод поднимается вверх для создания напора в системе. При монтаже трубопроводов, как напорного так и «обратки» выдерживается небольшой уклон по направлению течения воды. Скорость движения теплоносителя незначительная, поэтому для увеличения эффективности монтируют трубы большего диаметра.

Используемая чаще система водяного отопления с принудительной циркуляцией монтируется с . Он встроен в котел или устанавливается отдельно. Наличие насоса увеличивает КПД системы и экономит топливо.

Преимущества систем с циркуляционным насосом:


Недостаток, который имеет схема отопления дома с принудительной циркуляцией – зависимость от электрической сети. Если в регионе проблемы с энергоснабжением, то можно применить специальные устройства для организации бесперебойного питания от аккумулятора. Для котлов применяют ИБП (), например фирмы SinPro. Он автоматически включается и обеспечивает подачу напряжения на циркуляционный насос. Второй недостаток — шум, создаваемый работающим циркуляционным насосом. При установке котла в нежилом помещении этим недостатком можно пренебречь.

Одно и двух-трубные системы отопления

Разработано и смонтировано множество схем отопления. Но все они модификации или комбинации из двух вариантов систем, которые можно определить базовыми вариантами.

Базовыми или основными схемами можно считать:

  1. однотрубную;
  2. двухтрубную.

Контур отопления однотрубный

Популярна простая , как она работает? Просто, чрезвычайно просто. От котла по одной трубе идет горячий теплоноситель и, пройдя последовательную цепочку батарей, возвращается в котел. Этот принцип реально использует схема отопления одноэтажного дома с принудительной циркуляцией, причем, установка байпаса на насосе превращает ее в «самотечную» систему.

Недостатки однотрубной системы:

  • неравномерность нагрева радиаторов;
  • для замены батареи нужно отключить систему.

Недостатки вышеописанной схемы практически устранены в модернизированной однотрубной схеме отопления, которая известна как «ленинградка», по месту ее изобретения в СПБ. В Санкт-Петербурге «ленинградка» применяется даже в многоэтажных домах. Шаровые краны на входе/выходе батареи позволят заменять или ремонтировать батареи без выключения отопления. Батареи врезаются в подающую трубу параллельно.

При организации схемы отопления двухэтажного дома с принудительной циркуляцией монтируется вертикальная схема разводки.

Трубопровод поднимается на второй этаж, вода поступает в батареи расположенные по горизонтали последовательно. Затем от последнего радиатора трубопровод опускается вниз и подключается к горизонтальной линейке радиаторов, а затем остывший и отдавший свою энергию теплоноситель поступает в котел. Недостатком подобной системы считается неравномерный нагрев радиаторов. Это недостаток особенно заметен, если применяется «самотек», но если установлен циркуляционный насос, разница в температуре практически незаметна.

Контур отопления двухтрубный

Самыми оптимальными считаются схемы систем отопления с принудительной циркуляцией в контуре. Подобные системы эффективны для одноэтажных коттеджей, домов и дач и легко обеспечат теплом двухэтажный дом большой площади. Для реализации этой схемы монтируются две трубы — подающий трубопровод и «обратка». Батареи подключаются параллельно, они снабжаются запорной арматурой и устройствами для удаления воздуха. Эта схема обеспечивает равномерный нагрев батарей, но расход труб на монтаж значительно больше. Дополнительные расходы компенсируются эффективной работой отопления.

Вертикальная двухтрубная схема

Вертикальная закрытая система отопления с принудительной циркуляцией схема реализуется в двух вариантах – с нижней (горизонтальной) или верхней разводкой. Горизонтальная разводка организуется следующим образом. Труба «подачи» поднимается на верхний этаж, к нему подключается все батареи, которые подключены к «обратке». Недостаток – наличие двух труб в помещении.

Вертикальная двухтрубная система второй вариант

Вертикальная двухтрубная разводка значительно меньше влияет на интерьер, т. к. через комнату проходит одна труба и ее проще скрыть. Стояк подачи поднимается на чердак, затем труба опускается вниз и запитывает радиатор. Радиатор на втором этаже последовательно соединяется с радиатором нижнего этажа и уже с него вода попадает в трубопровод «обратки» на нижнем этаже. Так функционирует замкнутая система отопления с принудительной циркуляцией, выполненная по вертикальной двухтрубной схеме.

Коллекторная схема разводки

Для сложных контуров, с большим числом подключений обязательно организовывается принудительная циркуляция в системе отопления с раздачей теплоносителя через коллектор.

Такая система раздачи нашла применение для двухэтажных домов или одноэтажных домов со значительной площадью обогрева.

Иногда применяется комбинированная разводка, а для сложной конфигурации системы ставится дополнительный насос для системы отопления с принудительной циркуляцией оптимизирующий функционирование системы.

Если в доме уже работает контур отопления, который использует естественную циркуляцию, то улучшить эффективность такой системы отопления можно за счет установки в «обратке» недалеко от котла. В результате образовывается открытая система отопления с принудительной циркуляцией схема при этом не требует изменений.

Обобщение

Реализованная система отопления с принудительной циркуляцией схема которой может быть любая, обеспечит более качественное отопление жилища. Затраты на создание такой системы больше, чем на монтаж системы с естественной циркуляцией, которые окупятся за счет более экономного расходования топлива.

Возможных вариантов организации систем отопления (СО) всего два:

  1. система с принудительным движением (ПЦ);
  2. система с естественной циркуляцией жидкости (ЕЦ).

Система (ЕЦ) имеет открытый расширительный бак, а при установке в «обратке» циркулярного насоса работает достаточно хорошо. Насос увеличивает КПД системы. Система ПЦ относится к закрытым системам, а расширение теплоносителя компенсируется в закрытом мембранном баке. Это базовые системы, а базовыми схемами считаются — однотрубная и двухтрубная. На основе этих базовых элементов создаются контуры отопления, являющиеся комбинацией или модернизацией базовых систем и базовых схем.

Благодаря простоте установки, невысокой стоимости и достаточной эффективности открытая система отопления продолжает пользоваться спросом. Разобравшись с принципом работы, комплектацией и правилами монтажа, вы сможете организовать теплоснабжение дома самостоятельно.

Мы расскажем, как составить работоспособную схему отопления открытого типа. Подскажем, как соорудить систему, четко следуя технологическим требованиям и нормам при выборе и соединении элементов. С учетом наших рекомендаций вы построите безотказно действующий эффективный контур.

Самостоятельным мастерам мы предлагаем ознакомиться с проверенными на практике вариантами сборки. Представленная к рассмотрению информация дополнена полезными схемами, фото-подборками, видео-инструкциями.

Незаменимый элемент системы – открытый расширительный бак, в который поступают излишки разогретого теплоносителя. Благодаря резервуару происходит автоматическая стабилизация давления жидкости. Емкость устанавливается над всеми компонентами системы.

Весь процесс функционирования «открытого теплоснабжения» условно делится на два этапа:

  1. Подача . Разогретый теплоноситель движется от котла к радиаторам.
  2. Обратка . Излишек теплой воды поступает в расширительный резервуар, остывает и возвращается в котел.

В однотрубных системах функцию подачи и обратки выполняет одна магистраль, в двухтрубных схемах подающая и обратная трубы независимы друг от друга.

Плотность теплой воды ниже плотности холодной, поэтому в системе образуется гидростатический напор. Под давлением горячая вода продвигается к радиаторам

Самой простой и доступной для самостоятельного монтажа считается . Конструкция системы элементарна.

Базовая комплектация однотрубного теплоснабжения включает:

  • отопительный котел;
  • радиаторы;
  • расширительный бак;
  • трубы.

Некоторые отказываются от установки радиаторов и размещают по периметру дома трубу диаметром 8-10 см. Однако специалисты отмечают, что эффективность системы и удобство эксплуатации при таком решении снижается.

Схема гравитационной однотрубной системы открытого типа энергонезависима. Затраты на приобретение труб, арматуры и оборудование относительно невысоки. Возможна работа с котлами разных типов

Сложнее в устройстве и дороже в исполнении . Однако расходы и сложность сооружения полностью компенсируются устранением стандартных недостатков однотрубных систем.

Теплоноситель с равной температурой поставляется практически одновременно во все приборы, остывшая вода собирается обратной магистралью, а не перетекает в следующую батарею.

Для обслуживания каждого прибора в двухтрубном отопительном контуре устраиваются подающая и обратная магистраль, благодаря чему температура система поставляет теплоноситель равной температуры во все точки, а остывшую воду собирает и направляет к котлу обратка – независимая от подачи магистраль

Требования к обустройству и эксплуатации

При устройстве теплоснабжения дома важно учитывать ряд особенностей открытой отопительной системы:

  1. Для обеспечения нормальной циркуляции монтаж котла выполняется в самом низком месте магистрали, а расширительного бачка – в наивысшей точке.
  2. Оптимальное место для размещения расширительного бачка – чердачное помещение. В холодное период года емкость и подающий стояк в пределах неотапливаемого чердака надо утеплять.
  3. Прокладка магистрали выполняется с минимальным числом поворотов, соединительных и фасонных деталей.
  4. В гравитационной отопительной системе вода циркулирует медленно (0,1-0,3 м/с), поэтому и нагрев должен происходить постепенно. Нельзя допускать кипения – это ускоряет износ радиаторов и труб.
  5. Если зимой отопительная система не используется, то жидкость необходимо слить – эта мера сохранит целыми трубы, радиаторы и котел.
  6. Уровень теплоносителя в расширительном баке необходимо контролировать и периодически восполнять. В противном случае в магистрали возникнуть воздушные пробки, снижающие эффективность работы радиаторов.
  7. Вода – оптимальный теплоноситель. Антифриз токсичен, его не рекомендуется использовать в системах, имеющих свободный контакт с атмосферой. Его использование целесообразно, если нет возможности сливать теплоноситель в неотапливаемый период.

Особое внимание уделяется расчету сечения и уклону трубопровода. Нормы проектирования регламентированы СНиП за номером 2.04.01-85.

В контурах с гравитационным движением теплоносителя размер сечения трубы больше, чем в насосных схемах, но общая протяженность трубопровода меньше почти в два раза. Уклон горизонтальных участков системы, равный 2 – 3 мм на погонный метр, устраивают только при монтаже теплоснабжения с естественным движением теплоносителя.

Несоблюдение уклона при устройстве систем с естественным перемещением теплоносителя приводит к завоздушиванию труб и недостаточному прогреву радиаторов, отдаленных от котла. В результате теплоэффективнось снижается

Типы схем открытого теплоснабжения

В открытой схеме системы отопления движение теплоносителя осуществляется двумя различными способами. Первый вариант – естественная или гравитационная циркуляция, второй – принудительное или искусственное побуждение от насоса.

Выбор схемы зависит от этажности и площади постройки, а также от предполагаемого теплового режима.

Естественная циркуляция в отоплении

  1. Схема со встроенным насосом энергозависима. Чтобы обогрев помещения не прекращался при отключении электричества, насосное оборудование размещается на байпасе.
  2. Насос устанавливается перед входом в котел на обратной трубе. Расстояние до котла – 1,5 м.
  3. При установке насоса учитывается направление движения воды.

На обратке монтируются два отсекающих крана и обводное колено с циркуляционным насосом. При наличии тока в сети краны закрываются – движение теплоносителя осуществляется через насос. Если напряжение отсутствует, то вентили надо открыть – система перестроится на естественную циркуляцию.

Варианты разводки трубопровода в системе

Для обустройства трубопровода используют трубы из следующих материалов:

  1. Стальные . Отличаются высокой теплопроводностью и стойкостью к высокому давлению. Недостаток – сложность монтажа и необходимость задействования сварочного оборудования.
  2. Полипропиленовые . Основные плюсы: устойчивость к температурным колебаниям, прочность, герметичность и простота монтажа. Срок службы – 25 лет.
  3. Металлопластиковые . Материал не поддается коррозии, предупреждает засорение контура. Недостатки магистрали: ограниченный срок эксплуатации (до 15 лет) и высокая стоимость.
  4. Медные . Трубы с максимальной теплоотдачей и стойкостью к высоким температурам – до +500°С. Главный минус – дороговизна материала.

В открытом контуре теплоснабжения , выполненные из металлов высокой прочности.

Наиболее распространены стальные модели. Они имеют оптимальное соотношение основных параметров: внешний вид, цена и тепловая мощность.

Стальные радиаторы благодаря тонким стенкам, небольшому весу и высокой степени теплоотдачи сравнивают с конвекторами. Оборудование быстро прогревает помещения, за счет ускоренного движения воздуха

Этапы монтажа открытой системы

Весь процесс организации гравитационной системы отопления можно разбить на несколько этапов:

  1. Монтаж котла . Оборудование фиксируется на напольной поверхности или подвешивается на стене. Выбор метода зависит от габаритов котла.
  2. Разводка трубопровода согласно выбранной схеме и разработанному проекту. Важно соблюдать рекомендованный угол уклона трубного контура.
  3. Установка радиаторов отопления и подключение их к системе.
  4. Монтаж расширительного бака и его утепление.
  5. Соединение всех элементов , проверка герметичности стыков и стартовый запуск системы.

После котла, на подающей трубе, желательно установить температурный датчик для контроля эффективности работы системы теплоснабжения.

Монтаж отопительной системы надо осуществлять в теплое время года. Обустройство магистрали и ввод в эксплуатацию займет около одной недели

Особенности сборки принудительной схемы

Чтоб принудительная система оправдала себя и функционировала исправно, необходимо правильно подобрать и грамотно «врезать» его в магистраль теплоснабжения.

Выбор циркуляционного насоса

Основные параметры выбора насосного оборудования: мощность прибора и напор. Эти характеристики определяются исходя из площади отапливаемого помещения.

Ориентировочные показатели:

  • для домов в 250 кв.м подойдет насос мощность которого 3,5 куб.м/ч, а напор – 0,4 атм.;
  • в помещениях размером 250-350 кв.м устанавливают прибор на 4,5 куб.м/ч с напором 0,6 атм.;
  • если площадь дома составляет 350-800 кв.м, то целесообразно приобрести насос мощностью 11 куб.м/ч, напор которого не менее 0,8 атм.

При более скрупулезном подборе специалисты учитывают протяженность отопительной системы, вид и количество радиаторов, материал изготовления и диаметр труб, а также тип котла.

Установка насоса в магистраль

Размещение насоса производится на обратке, чтобы через прибор проходил не слишком горячий теплоноситель. На подающую магистраль возможна установка современных моделей из устойчивых к высоким температурам материалов.

При «врезке» насоса не должна нарушиться циркуляция воды. Важно, чтоб в любой точке магистрали при работе насосного агрегата гидростатическое давление оставалось избыточным.

Четыре допустимые схемы отопительных систем с насосной циркуляцией и расширительным баком открытого типа. Гидростатическое давление сохраняется на нужном уровне

Вариант 1. Подъем расширительного резервуара. Простой способ переоборудования системы естественной циркуляции на принудительную. Для реализации проекта понадобиться высокое чердачное помещение.

Вариант 2. Перемещение бака на дальний стояк. Трудоемкий процесс реконструкции старой системы, а для устройства новой – не оправдан. Возможны более простые и удачные способы.

Вариант 3. Труба расширительного бачка около патрубка насоса. Для изменения типа циркуляции необходимо отрезать резервуар от подающей магистрали, а затем подключить его к обратке – за циркуляционным насосом.

Вариант 4. Насос включен в подающую магистраль. Наиболее простой способ реконструкции системы. Минус метода – неблагоприятные условия эксплуатации насоса. Не каждый прибор выдержит высокие температуры.

Выводы и полезное видео по теме

Видео #2. Порядок установки циркуляционного насоса:

Важными аспектами обустройства эффективной системы отопления являются выбор работоспособной схемы, расчет параметров магистрали, подбор комплектующих и следование технологии монтажа. Собственноручная установка возможна при наличии сантехнических навыков, а разработку детального проекта лучше доверить профессионалам.

Хотите задать вопрос по схеме организации и устройству разводки открытого контура водоснабжения? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке. Здесь же у вас есть возможность задать вопрос или сообщить интересный факт по теме.

Обогрев дома или дачи можно обеспечить с помощью одного из двух видов отопительных систем, отличающихся друг от друга способом циркуляции теплоносителя. При естественном движении воды или антифриза по трубам не требуется использовать дополнительное оборудование, но надо обеспечить соответствующий уклон магистрали трубопровода. Если выбирается схема отопления с принудительной циркуляцией, то в трубопровод врезается циркуляционный насос, отвечающий за скорость движения теплоносителя в отопительной системе. Чем выше этот показатель, тем быстрее прогреваются все помещения в доме. Работа циркуляционного насоса зависит от наличия электричества, поэтому при возможных сбоях поставки электроэнергии и отключениях на длительное время надо запастись бензогенератором.

Чем отличаются открытые системы от закрытых?

Любую гидравлическую систему отопления можно представить в виде комплекса отопительного оборудования и нагревательных приборов, объединенных в определенном порядке в одно целое с помощью труб.

В системах отопления устанавливают расширительный бак, так как нагревающийся теплоноситель увеличивается в объеме. Если бак сообщается с наружным атмосферным воздухом, то систему отопления называют открытой. Изолируя расширительный бак от взаимодействия с атмосферным воздухом, получают отопительную систему закрытого типа. В происходит испарение теплоносителя, поэтому приходится следить за уровнем воды в баке и доливать при возникновении такой необходимости. В , оснащенных расширительными баками мембранного типа, такой проблемы не возникает.

Монтаж отопительной системы, включающей котел, открытый расширительный бак, радиаторы, запорную арматуру, воздухоотводчики, циркуляционный насос, обеспечивающий принудительную циркуляцию теплоносителя

Зачем ставить циркуляционный насос?

Преимущества установки циркуляционного насоса:

  • Упрощается монтаж, так как отпадает необходимость сооружения сложной и неудобной верхней разводки трубопровода с соблюдением угла уклона. Не требуется главные стояки сооружать из труб большего диаметра. Благодаря этому удается улучшить интерьер помещения.
  • Можно выбрать коллекторный тип разводки трубопровода, при котором обеспечивается равномерный нагрев всех отопительных приборов независимо от степени их удаленности от отопительного котла.
  • Появляется возможность увеличения протяженности трубопроводов.
  • С принудительно циркулирующим носителем можно в систему отопления встраивать дополнительные элементы, например, « теплые полы».

Циркуляционный насос устанавливают перед отопительным котлом на обратной магистральной трубе. Там же рекомендуется устанавливать и мембранный (расширительный) бак, являющийся необходимым элементом системы отопления закрытого типа.

Элементы отопительной схемы закрытого типа

Основными элементами системы отопления с принудительной циркуляцией являются:

  • котел (твердотопливный, газовый и др.);
  • расширительный герметичный бак мембранного типа;
  • циркуляционный насос, подобранный по мощности;
  • радиаторы (батареи) отопления;
  • трубы для сооружения стояков, перемычек и подводок;
  • переходники для соединения труб (фитинги);
  • шаровые и пробковые краны;
  • обратные клапаны;
  • воздухоотводчики;
  • фильтры, необходимые для поддержания работоспособности отопительного котла и насосов;
  • крепежные приспособления (хомуты и др.).

Схема устройства в частном доме системы отопления закрытого типа с установкой на обратке циркуляционного насоса и герметичного мембранного бака

Важные моменты при осуществлении монтажа

Чтобы отопление с принудительной циркуляцией функционировало без проблем в течение длительного времени, необходимо выполнить грамотно монтаж важных узлов, от которых зависит эффективность всей системы.

Для увеличения продолжительности срока эксплуатации циркуляционного насоса его врезают в обратку. Объясняется это просто. По трубопроводу обратного хода вода движется в охлажденном виде, так как тепло уже отдано нагревательным приборам. В конструкции насоса производители используют манжеты и уплотнители, выполненные из резины, которая может поменять свойства, находясь под постоянным воздействием высоких температур. Охлажденный теплоноситель, поступающий в обратку, не оказывает существенного влияния на резиновые детали, что позволяет им дольше сохранять свои первоначальные свойства.

Для монтажа принудительной системы отопления можно использовать трубы, имеющие минимальную величину диаметра. При этом удается сократить себестоимость работ по устройству отопительной системы дома. Ведь сокращается объем теплоносителя, которым заполняется система. Это в свою очередь влияет на выбор расширительного бака подходящего объема и мощности приобретаемого отопительного котла.

В системах отопления с принудительной циркуляцией рекомендуется использовать современные отопительные котлы, в конструкции которых предусмотрено наличие автоматики. Эти устройства обеспечивают контроль и регулировку всех процессов с минимальным вмешательством человека в работу оборудования. Эффективнее расходуется топливо и регулируется температура внутри помещения при учете различных факторов, оказывающих влияние на ход процесса обогрева дома.

Как выбрать модель циркуляционного насоса?

При выборе насосного оборудования обращают внимание на простоту и надежность его эксплуатации, а также на потребление электроэнергии. Помимо этих важных качеств имеет значение мощность насоса и напор. Эти характеристики определяются размерами отапливаемого помещения. Можно ориентироваться на следующие примеры:

  • для домов, площадь которых составляет 250 кв. метров, приобретают насосы с напором 0,4 атмосферы и мощностью 3,5 куб. метра в час;
  • для домов, площадь которых находится в пределах 250-350 кв. метров, приобретают насосы с напором 0,6 атмосфер и мощностью 4,5 куб. м/ч;
  • для домов, площадь которых превышает 350 кв. метров, доходя до 800 кв. метров, приобретают насосы с напором 0,8 атм. И мощностью 11 куб. м/ч.

Монтаж циркуляционного насоса на байпасе (перемычке) позволяет легко снимать оборудование для замены или текущего ремонта и технического обслуживания

Препятствовать нормальной циркуляции теплоносителя в системе отопления могут воздушные пробки, образующиеся в каждом радиаторе и в местах вертикального подъема трубопровода. Бороться со скоплениями воздуха можно с помощью установки кранов Маевского на каждый радиатор или специальных автоматических воздухоотводчиков. Монтаж данных устройств позволит не допускать «завоздушивания» отдельных участков системы и нарушений в работе отопления, сказывающихся на микроклимате в помещении.

Преимущества монтажа двухтрубной системы

Проектируя водяное отопление с принудительной циркуляцией для частного дома, выбирают, исходя из материальных возможностей владельца, однотрубную или двух трубную схему. Однотрубная система дешевле, проще в монтаже, а двухтрубная система – эффективнее в работе. При монтаже горизонтальной двухтрубной системы отопления возможны три схемы прокладки трубопровода: тупиковая, попутная и коллекторная.

Сразу отметим, что наибольшей эффективностью обладает последняя, а именно . Однако при ее воплощении увеличивается расход материалов, а также трудоемкость выполнения монтажных работ.

Многие, устав от городской суеты, мечтают о даче или коттедже. Но чтобы там находиться круглый год, необходимо установить отопление дома.

Виды системы отопления

Существует два которые отличаются способом циркуляции теплоносителей. Принцип простой системы заключается в самопроизвольном перемещении жидкости по трубопроводу. В этом случае не нужно дополнительное устройство, но следует учитывать требуемый уклон труб и их диаметр. Естественная циркуляция происходит тогда, когда теплоноситель, нагреваясь в котле, расширяется, под давлением движется по отопительным трубам и постепенно остывает в радиаторе. Такая система применяется в строениях с маленькой площадью и для котлов с небольшой мощностью. КПД естественной циркуляции по трубам очень низкое.

Когда используется система отопления с принудительной циркуляцией, применяется насос для обеспечения движения теплоносителей в трубопроводе, который должен быть установлен в трубе "обратки". При монтаже насоса в трубу обратного хода обеспечивается его защита от контакта с горячим теплоносителем, что значительно продлевает его срок эксплуатации. Насос лучше выбирать с большой мощностью, так как чем выше будет скорость жидкости в системе, тем выше температура помещения.

Для работы насоса требуется постоянная подача электричества, но если возникнет сбой, то не беда, устройство может работать от бензинового генератора.

Преимущества циркуляционной установки

Упрощается система отопления дома, так как нет необходимости в установке верхней разводки, не надо обеспечивать уклон трубопровода.

Экономятся средства на монтаже стояков большого диаметра, так как они не требуются.

Можно использовать систему с коллекторным типом разводки, при его применении происходит равномерное нагревание радиаторов.

Есть возможность увеличить протяженность труб.

Эта позволяет устроить дополнительную систему «теплых полов».

Осуществляется регулировка режима работы.

Возможность подведения к котлу металлопластиковых труб.

Недостатки

Недостатки этой системы хоть и не значительные, но они все-таки есть:

Работа насоса требует подачи электрического тока, что приводит к перерасходу средств, но если энергия отсутствует, то и останавливается работа насоса.

Создается шум во время работы, хоть и незначительный.

Требует больших материальных затрат на установку дополнительных элементов и на монтаж.

Насос для циркуляции устанавливается на "обратке" перед котлом. Рядом монтируют и расширительный бак, который является обязательным в системе закрытого типа.

Открытые и закрытые контуры отопления

Как правило, в открытых разводках теплоносителя схема отопления имеет расширительный бак, куда по мере испарения доливается вода. Система с открытой разводкой требует постоянного контроля, так как если вода закипит, то может выйти из строя вся система отопления.

Наиболее распространенным считается двухконтурное отопление. Оно представляет собой двухтрубную систему с принудительной циркуляцией. Чтобы она работала правильно, дополнительно устанавливается специальное оборудование.

Выбор насоса

Чтобы отопление с принудительной циркуляцией функционировало правильно и долго, при выборе насоса необходимо учитывать два основных правила. Он должен отвечать следующим требованиям:

Обладать энергосберегающими качествами;

Его использование должно быть простым и надежным.

Какой насос лучше

Мощность и напор устройства выбираются в зависимости от отапливаемой площади, но какой насос лучше всего применять, сказать очень трудно, в этом случае придется выполнить расчет отопления. Правильно это сделать может только профессионал, так как необходимо предусмотреть отдельные факторы.

При расчете необходимо учитывать диаметр используемых труб, материал, требуемое количество радиаторов, всю запорную арматуру, топливо, которое используется для отопления.

Из вышесказанного можно сделать вывод, что сделать расчет отопления очень сложно.

Бывает и так, что, когда используются частные системы отопления, отсутствует циркуляция. Причиной могут послужить для устранения которых на каждый радиатор устанавливается кран для выпуска воздуха. Это самый лучший метод наладить циркуляцию в системе. Приобретая краны Маевского, важно не забывать, что в продаже появились конструкции с автоматическим выпуском воздуха, что позволяет не контролировать его образование.

Мембранный расширительный бак

В отличие от открытых баков, закрытая система не контактирует с атмосферой. Увеличение и уменьшение объема жидкости контролирует мембрана, расположенная внутри закрытого бака. Он имеет вид герметично закрытой емкости, которая внутри разделена гибкой мембраной. Верхняя половина бака заполнена воздухом или азотом, а нижняя соединяется с отопительной системой. Этот аппарат способен контролировать неожиданное повышение или понижение давления, уберегая систему от поломок. Величина емкости выбирается с учетом температурного расширения теплоносителя. Приблизительно 10% от объема теплоносителей в трубопроводе. Но важно проводить контроль давления, соблюдая технические требования к котлу и насосу.

Перед установкой мембранный бак накачивается до необходимого давления, установленного нормами. В некоторых случаях баки поступают в продажу уже с накачанной емкостью. В связи с этим их предварительно проверяют. Для бытовых систем давление не должно превышать 4 бар.

Также многие задаются вопросом о том, где установить бак. Система отопления с принудительной циркуляцией предусматривает установку бака на "обратке", до насоса, располагают его ближе к котлу. Чтобы избежать аварии в случае повышения давления в трубах, которое будет больше, чем может выдержать расширительный бак, необходимо установить предохранительный клапан.

Автоматический воздухоотвод

Система отопления с принудительной циркуляцией также включает в себя воздухоотводчик с автоматическим устройством. Он играет важную роль в системе и выполняет функцию удаления воздуха и предотвращает кавитацию во время работы насоса. Каким образом вытравливается воздух? В самой высокой точке системы теплоноситель способен резко менять скорость и направление, что приводит к выделению пузырьков. Тут и устанавливают водоотводчик.

Его устройство имеет вид колбы с поплавком, который необходим для выпуска воздуха. При скапливании воздуха поплавок оседает и открывает клапан. Если поднимается давление, то теплоноситель заполняет колбу, и поднятый поплавок запирает клапан. Наиболее легкие в применении воздухоотводчики - с отсекающим клапаном. Его легко можно прикрутить и открутить. При выходе из строя этого элемента происходит течь, причину которой можно определить, их всего две:

Произошло засорение иглы солями, причиной чего может служить жесткая вода. Устранить эту поломку можно, самостоятельно прочистив иглу. Для доступа откручивается крышка, а после прочистки собирается на место.

Вышло из строя уплотнительное кольцо под крышкой корпуса. Также самостоятельно меняется прокладка, или же на резьбу можно накрутить фум-ленту.

Система отопления с принудительной циркуляцией также предусматривает удаление воздуха и в других элементах разводки. Для удобства на радиаторах в последнее время стали использовать угловые автоматические воздухоотводчики. Важно учесть при установке этой конструкции, что ниппель должен быть направлен вверх, а иначе поплавок не будет выполнять свои функции.

Регулировка системы

Система отопления дома регулируется по нескольким параметрам. Но перед эксплуатацией важно ознакомиться с инструкцией по применению. Также необходимо пригласить специалиста для регулировки функций пуска и остановки.

Необходимо учесть то, что схема отопления, имеющая большое количество поворотов и колен не в лучшую сторону влияет на работу системы. Колена, у которых маленький угол поворота, рекомендуется заменить, чтобы избежать наименьшего гидравлического сопротивления. Для повышения теплоотдачи трубы, которые расположены не в жилом помещении, рекомендуется утеплить.

Некоторые нюансы при монтаже

Чтобы отопление дома функционировало без проблем на протяжении длительного времени, к монтажу важных узлов нужно подходить со всей ответственностью, так как от грамотно выполненной работы зависит работоспособность всей системы.

Чтобы увеличить работоспособность циркуляционного насоса, его устанавливают на трубу обратного водоснабжения. Объясняется это тем, что теплоноситель, достигая "обратки", уже остывает, так как тепло осталось в радиаторах. Конструкция насоса включает в себя манжеты и уплотнители, которые изготовлены из резины, и при постоянном взаимодействии с высокой температурой она способна потерять свои прежние свойства. И в связи с этим охлажденная вода, поступающая в трубу обратного хода, не разрушает резиновые детали, что способствует сохранению первоначальных функций.

Также система с принудительной циркуляцией допускает применение труб с минимальным диаметром, что значительно сокращает затраты на материал и его монтаж. Сокращение объема теплоносителя, заполняющего трубопровод, значительно влияет на объем мембранного бака и мощность отопительного котла, что непосредственно тоже приводит к экономии средств.

В настоящее время все технологические и конструктивные направления преследуют цель уменьшения затрат на потребление топлива и снижения эксплуатационных расходов.

Оптимальная схема отопления одноэтажного дома с принудительной циркуляцией сбережет деньги домовладельца и на этапе монтажа, и во время эксплуатации. Поэтому в данной статье мы будем искать именно такой вариант обустройства системы обогрева жилища.

Системы обогрева одноэтажных домов – в чем между ними разница?

К самым распространенным схемам относятся следующие варианты:

  • Однотрубная – напорный и обратный патрубок котла соединяет одна линия, на которую, как бусы на нитку, нанизаны радиаторы.
  • Двухтрубная – в этом случае из напорного патрубка выходит одна линия, а из обратного – вторая. В эти линии врезают соответствующие патрубки батарей (радиаторов).
  • Коллекторная – на обратный и напорный патрубок котла навинчивают тепловые хабы, собирающие или распределяющие теплоноситель по разводке. Радиаторы в этом случае подключаются именно к хабам-коллекторам.

Все три варианта схем могут относиться к системам закрытого или открытого типа. Открытый вариант предполагает контакт теплоносителя с атмосферой в расширительном бачке и чуть выше атмосферного. Второй вариант рассчитан на полную герметизацию линий циркуляции и давление в 2-4 раза выше атмосферного. Какая схема отопления одноэтажного дома лучше, сказать трудно. Для точного ответа нам придется изучить плюсы и минусы каждого варианта разводки, причем в открытом и закрытом состоянии.

Преимущества и недостатки однотрубного варианта

Однотрубная система отопления с принудительной циркуляцией хороша своей дешевизной. Причем низкая стоимость конструкции характерна и для открытого, и для закрытого варианта. Ведь от котла к батареям (и обратно) тянется всего одна нитка трубопровода. В итоге мы имеем экономию трубы для отопления, фитингов для сборки разводки и времени сборщика. К сожалению, за дешевизну конструкции придется заплатить отказом от возможности отрегулировать температуру в отдельных зонах дома.

Разогретый теплоноситель движется от котла, протекая по всем батареям, и любой регулятор на его пути закупорит всю цепочку, остановив циркуляцию в разводке. Кроме того, вы не сможете отключить батарею или врезать в разводку еще одну линию или отвод. И после перестройки или перепланировки жилища вам понадобится обустраивать разводку заново. Именно поэтому однотрубные конструкции разводки собирают только в небольших домах площадью до 50-60 квадратных метров. Причем, в целях естественной терморегуляции схемы отопления в комнатах с наименьшей желаемой температурой (например, в спальнях) располагают "последнюю" батарею в цепочке – в нее попадает порядком охлажденный теплоноситель, который уже движется фактически по обратке – к котлу на разогрев.

В чем плюсы и минусы двухтрубной схемы

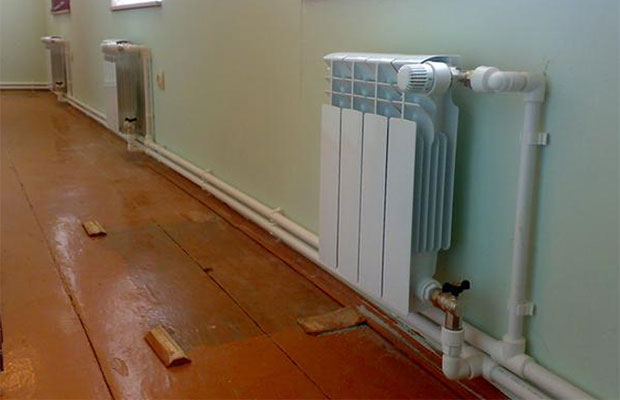

Двухтрубная схема системы отопления частного дома с принудительной циркуляцией позволяет регулировать температуру буквально каждой батареи. Тут можно использовать дистанционные и простейшие терморегуляторы, обычные краны и вентили, а равно и другую запорно-регулирующую арматуру. В данном случае пользователь может остановить или замедлить циркуляцию носителя тепла в конкретной батарее, не затронув общий поток, который идет по отдельным трубопроводам. Врезка батареи в напорную и обратную линию позволяет даже безболезненное отключение радиатора в случае необходимости.

Причем подобная управляемость достигается за счет не таких уж больших трат на разводку. Владельцу системы двухтрубного типа придется оплатить две стоимости метража арматуры и количества фитингов. И это, пожалуй, единственный минус данной схемы. Помимо возможной регуляции температуры в отдельных комнатах дома, двухтрубная конструкция дает еще один плюс – готовность к масштабированию. Вы можете перестроить всю сеть, врезав дополнительную батарею или удалив радиатор, не нарушив при этом структуры системы.

Каковы выгоды и расходы при установке коллекторной системы

Коллекторные схемы отопления с принудительной циркуляцией хороши своей управляемостью и готовностью работать с помещениями любой площади и любой этажности. Распределительные гребенки (коллекторы) могут располагаться в каждой комнате или на каждом этаже. При этом на абсолютно все линии подачи или слива теплоносителя можно закрепить дистанционный или механический регулятор, связанный с термостатом или построенный на основе управления пропускной способностью канала. Подобная схема позволяет управлять теплоотдачей радиаторов с точностью до градуса. А в случае необходимости и масштабировать сеть при минимальных затратах на апгрейд.

Но расход труб и фитингов в этом случае будет просто колоссальный, поэтому такие конструкции монтируют не в одноэтажных домиках, а в коттеджах большой этажности или загородных дворцах. Только в этом случае расходы на установку можно перекрыть за счет будущей экономии горючего для котла в отопительный сезон. Кроме того, коллекторный вариант может работать только при принудительном побуждении потока носителя тепла. Самотеком такая конструкция функционировать не будет ни при каких обстоятельствах. И если в доме отключат свет, то кончится и тепло.

Чем больше труб – тем лучше!

Описанные выше достоинства и недостатки систем подсказывают нам два вывода. Во-первых, если вам нужна оптимальная схема отопления трехэтажного дома с принудительной циркуляцией, то лучше, чем коллекторная разводка, вы ничего не найдете. Но в одноэтажных домах оптимальной схемой считается именно двухтрубный вариант. В этом случае можно минимизировать расход арматуры и остаться с чувствительной к управлению сетью подачи тепла. Однотрубная система обойдется дешевле, но она не позволит сэкономить на топливе, регулируя температуру в батареях. Поэтому, чем больше труб – тем лучше.

Теперь относительно закрытого или открытого варианта сборки. В двухтрубном случае открытая система отопления с принудительной циркуляцией не дает шанса на серьезную экономию топлива. Открытый расширительный бак отдает тепло в атмосферу и не дает разогнать циркуляцию до приличных скоростей. Иное дело закрытая двухконтурная схема. Она требует немного больших усилий при монтаже, но возможность повысить давление и разогнать циркуляцию теплоносителя до приемлемого уровня предоставляет шанс для неплохой экономии на топливе. Ведь если теплоноситель идет по трубам под большим давлением, то он поступает в котел еще теплым.

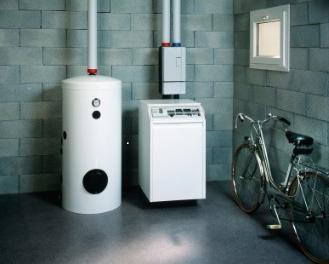

  • Теплогенерирующий прибор (котел) – разогревает пар, воду или подготовленный теплоноситель.
  • Закрытый расширительный бак – удерживает давление системы и поддерживает возможность регуляции данного параметра. Этот элемент монтируют на выходе из котла, поднимая над батареями.
  • Напорный участок разводки с отводами под батареи. Обычно его укладывают по периметру дома, вдоль несущих стен.
  • Радиаторы (), верхний патрубок которых подключен к напорному участку трубопровода. Их развешивают под окнами на специальных кронштейнах.
  • Сливной отрезок теплопровода (обратка) с отводами для подключения нижнего патрубка радиаторов. Эту линию укладывают вдоль напорного участка.
  • Циркуляционный насос – его подключают к обратке перед входом этой линии в котел.

Теплоноситель движется из котла по напорной линии и, проходя сквозь батареи, сливается в обратку. Насос генерирует побуждение к циркуляции, а закрытый расширительный бак создает нужное давление. Кроме того, между котлом и баком в напорную трубу врезают манометр (прибор для считывания давления) и предохранительный клапан, сбрасывающий лишний теплоноситель при превышении предельного давления в трубах, котле и радиаторах. Монтаж такой конструкции можно завершить за 1-2 дня силами одного человека.
