Как правило, в частных домах устраивают автономное отопление, где теплоносителем служит обычная вода без каких-либо примесей.
В качестве теплоносителя может также использоваться специальная жидкость – антифриз «NORD» или «Тёплый дом». Антифриз разбавляется водой в пропорциях, указанных на ёмкости, и заливается в систему. Антифриз хорош тем, что не замерзает и отопительная система не повреждается даже при минусовых температурах – не размораживается. Также данный состав хорошо действует на узлы и соединения, продляя срок их службы.
Единственный минус – антифриз НЕЛЬЗЯ применять там, где монтаж отопительной системы осуществлен оцинкованными трубами.
Схемы отопительной системы
Существует два вида систем отопления:
С принудительной циркуляцией теплоносителя – циркуляция теплоносителя в системе осуществляется за счет работы циркуляционного насоса
Естественная циркуляция теплоносителя – циркуляция теплоносителя происходит за счет разности температур: горячая вода поднимается вверх и естественным потоком сходит вниз.
Система с естественной циркуляцией.
Система с принудительной циркуляцией.
Отопительная система с естественной циркуляцией теплоносителя
Главным достоинством такой системы является её независимость от электроснабжения. Для такого отопления можно применить обычный газовый котел АОГВ, АКГВ, АГВ без подключения электричества, а также твердотопливный или жидкотопливный котел, не оснащенный автоматикой.
Для хорошей работы такой системы отопления требуются трубы большого диаметра от 25 до 50 мм.
Это нужно для того, чтобы теплоноситель свободно циркулировал по всей системе.
Чаще всего для монтажа применяются стальные, оцинкованные трубы и трубы из нержавейки.
При расчете количества труб учитывается периметр дома, т.к. трубы в основном проходят вдоль стен по всему периметру, также в расчет входит труба для стояка плюс обвязка котла, радиаторов, расширительного бака и распределительная труба.
Отопительная система с распределительными
трубами на каждый радиатор.

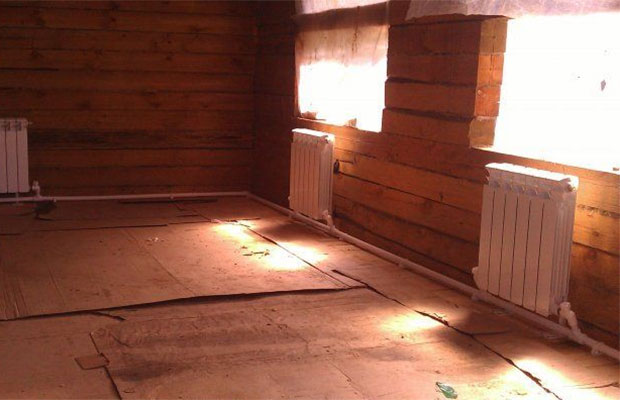

Последовательная разводка труб.
Схема отопительной системы с естественной
циркуляции для двухэтажного дома.
Комплектующие и оборудование для монтажа отопительной системы с естественной циркуляцией:
Трубы - для основного стояка, обратки и распределительной трубы диаметр 32 – 50мм,
для распределительных труб на радиаторы диаметр 20 – 25мм.
Комплектующие – сгоны, переходники, тройники, крестовины, шаровые краны – для подпитки системы, для опорожнения
Радиаторы
Расширительный бак.
Выбор расширительного бака.
Расширительные баки бывают двух типов – открытый (обычный бак) и мембранный закрытый.
Открытый бак – изготавливается из стали или используется готовая ёмкость. Для предотвращения коррозии, внутри бак обрабатывают грунтовкой. Устанавливается бак в самой высокой точке отопительной системе, чаще всего на чердаке, обязательно хорошо утепляется.
Закрытый мембранный бак – может устанавливаться рядом с котлом. Такой бак уже готов к использованию и не требует дополнительной обработки.
Мембранный бак.
Расчет объема расширительного бака.
Объем открытого бака рассчитывается по формуле:
Vpб = 0,05 x Vсист
- где Vсист – объем всей отопительной системы (котел, трубы, радиаторы),
- 0,05 – коэффициент,
- Vpб – объем бака.
Объем мембранного бака рассчитывается по формуле: Vбака = Vpac / f
- где f- коэффициент заполнения бака,
- Vpac - избыточный объем теплоносителя при нагревании.
Чтобы не рассчитывать коэффициенты, можно воспользоваться таблицей и самостоятельно определить объем мембранного бака для отопительной системы.
Заполнение расширительного бака:
- для открытого – при наполнении системы бак должен быть заполнен на - не менее 50% объема
- для мембранного – заполнение не требуется, достаточно заполнить только систему.
Выбор радиаторов
Количество радиаторов не зависит от типа системы и рассчитывается исходя из их теплоотдачи:
- чугунные радиаторы – 1 секция на 1 кв.м;
- алюминиевые и биметаллические – 1 секция на 1.3 – 1.5 кв.м;
- конвекторы – рассчитываются согласно таблице – инструкции, т.е. производитель сразу заявляет теплоотдачу конкретного конвектора, т.к. данные отопительные приборы идут не секциями, а цельным прибором, готовым к установке.
Не стоит экономить на количестве радиаторных секций. В частном доме практически все комнаты угловые и нет смежных теплых соседских комнат.
Отопительную систему с мембранным расширительным баком принято называть закрытой системой, хотя вся циркуляция теплоносителя происходит естественным образом.
При монтаже отопления с естественной циркуляцией главное соблюдать необходимые уклоны труб, это способствует нормальной эффективной работе всей системы.
Первый запуск.
Необходимо проверить все узлы на герметичность
Проверить заполнение расширительного бака
Котел должен быть правильно подсоединен к дымоходу
Если котел газовый, то необходимо еще раз проверить соединения газовых труб при помощи мыльного раствора.
При первом включении нельзя сразу же ставить максимальную температуру нагрева. Необходимо дождаться, когда вся система прогреется – обратка станет тёплой и нагреются отопительные приборы, только тогда можно прибавить мощности и с уверенностью сказать, что система работает.
Отопительная система с принудительной циркуляцией теплоносителя
Главным отличием такой системы является то, что для циркуляции теплоносителя устанавливается циркуляционный насос. Насос может устанавливаться отдельно – на обратку, либо быть уже встроенным – автоматические котлы комплектуются циркуляционными насосами.
При монтаже данной отопительной системы не требуется соблюдать уклоны.
Если котел не комплектуется расширительным баком, то мембранный расширительный бак устанавливается отдельно.
При монтаже можно применять трубы малого диаметра 1/3 – 1 дюйма – медные трубы, металлопластик, полипропилен (можно не армированный), сшитый полиэтилен, металл, нержавейка.
Схемы отопительных систем.
Двухтрубная разводка.
Однотрубная разводка.
Коллекторная система.
Расчет труб:
Для коллекторной системы – при расчете необходимо учитывать, что к каждому радиатору будет идти своя пара труб. При такой системе, когда трубы прячутся в подполье, либо замоноличиваются в стяжку, трубы можно прокладывать по кратчайшему пути, чтобы сэкономить на протяженности.
Для двутрубной системы за расчет берется периметр комнат, умножается на два плюс добавляются отводы для подключения к радиаторам, обвязки котла и распределительных сетей (стояков).
При однотрубной системе – все радиаторы обвязываются одной трубой, поэтому это самая экономичная система. Работает не хуже, чем двутрубная система. Главный недостаток, в отличие от коллекторной и двутрубной систем, – это не возможность отключить отдельный радиатор, либо убавить его мощность термостатическим вентилем.
Оборудование:
Распределительные гребенки – лучше сразу приобретать с запорной арматурой (кранами)
Подсоединительная арматура для радиаторов, термостатические вентили, краны Маевского.
Фитинги, тройники, переходники, муфты, крестовины, клипсы для крепления труб – подбирается согласно типу выбранных труб.
Для монтажа труб из полипропилена, сшитого полиэтилена и металлопластика на прессфитингах необходимо специальное оборудование
Самая простая система, которую можно смонтировать самостоятельно это –
Трубы полипропилен
Алюминиевые радиаторы
Настенный или напольный автоматический котел.
В этом случае не потребуется монтаж отдельных узлов для теплых полов и горячего водоснабжения.
Двухконтурный котел – подключение.
Обвязка настенного котла.
Обвязка напольного котла.
Расчет радиаторов для системы с принудительной циркуляции проводится так же, как и для системы с принудительной циркуляцией.
Коллекторное подключение радиаторов. Двухтрубная система с нижним подключением.
Двухтрубное подключение радиаторов: Обвязка конвекторов.
Термостатический вентиль – регулирует нагрев
Запорный кран
Переходники – соединения
Кран Маевского – механический воздухоотводчик
Радиаторный переходник (различаются на левые и правые).
Двухтрубное обычное подключение.
Первый запуск.
Заполнить систему и определить давление теплоносителя по манометру. Если на котле манометр отсутствует, то для закрытой системы манометр устанавливается отдельно. Давление в холодной системе должно быть не более 1,2 Бар.
Проверить все узлы на герметичность. В случае протечек, система не будет нормально работать, давление будет падать, появиться шум в котле и трубах.
Котел должен быть правильно подсоединен к дымоходу.
Подсоединение газа - для определения утечек и для собственного спокойствия можно еще раз проверить геремтичность, обмазав узлы вне котла мыльной пеной.
Включать котел следует на низкую мощность. Только когда обратка и отопительные приборы нагреются, мощность можно прибавить.
При первом запуске и прибавлении мощности, следует следить за манометром. При максимальной мощности давление в системе не должно превышать 3 Бар, иначе сработает байпас (автоматически произойдет сброс воды через специальный клапан). Если давление увеличивается, то следует проверить давление мембранного расширительного бака.
При низком давлении в мембранном баке, давление системы отопления растет и периодически срабатывает байпас. В таких случаях, рекомендуется через нипель наполнить бак воздухом. Для этого подойдет обычный электронасос с манометром для накачки автомобильных шин. Накачивать мембранный бак следует до отметки 2.4 – 2.5 Бар.
Тёплые полы
Не стоит доверять источникам, которые уверяют, что теплый пол можно прокладывать совместно с радиаторной системой и ничего ему не будет. Для теплых полов максимальная температура должна быть не более 55С. Поэтому для такого отопительного контура, лучше всего, установить насосную группу Майбес и Будерус с контролем температуры (для напольных котлов), либо группу Термекс от Майбес для настенных котлов. Данные группы устанавливаются на контур теплых полов. Место установки – около котла, там, где начинается развязка отопительных контуров.
- Подключение бойлера
Подключение бойлера (накопительного водонагревателя) не требует сверхспособностей. Главное в этом деле произвести подключения согласно схеме и качественно герметизировать все соединения. В современных автоматических котлах имеется специальный разъем для подключения и контроля работы бойлера.
Настенный котел и бойлер.
Схема подключения бойлера.
Подключение бойлера к напольному котлу.
Сооружение автономной сети отопления гравитационного типа выбирают, если нецелесообразно, а иногда и невозможно установить циркуляционный насос или подключиться к централизованному электроснабжению.
Такая система обходится дешевле в обустройстве и полностью независима от электричества. Однако ее работоспособность во многом зависит от точности проектирования.
Чтобы система отопления с естественной циркуляцией функционировала бесперебойно, необходимо рассчитать ее параметры, правильно установить компоненты и обоснованно выбрать схему водяного контура. Мы поможем в решении этих вопросов.
Мы описали главные принципы работы гравитационной системы, привели советы по выбору трубопровода, обозначили правила сборки контура и размещения рабочих узлов. Отдельное внимание мы уделили особенностям проектирования и функционирования одно- и двухтрубной схемам отопления.
Процесс движения воды в контуре отопления без применения циркуляционного насоса происходит в силу естественных физических законов.
Понимание природы этих процессов позволит грамотно для типовых и нестандартных случаев.
Галерея изображений
Максимальная разность гидростатического давления
Основное физическое свойство любого теплоносителя (воды или антифриза), которое способствует его движению по контуру при естественной циркуляции – уменьшение плотности при увеличении температуры.
Плотность горячей воды меньше, чем холодной и поэтому возникает разница в гидростатическом давлении теплого и холодного столба жидкости. Холодная вода, стекая к теплообменнику, вытесняет горячую вверх по трубе.
Движущей силой воды в контуре при естественной циркуляции является перепад гидростатического давления между холодным и горячим столбами жидкости
Отопительный контур дома можно условно разделить на несколько фрагментов. По “горячим” фрагментам вода направляется вверх, а по “холодным” – вниз. Границами фрагментов являются верхняя и нижняя точка системы отопления.
Главной задачей при моделировании воды является достижение максимально возможной разницы между давлением столба жидкости в “горячем” и “холодном” фрагментах.
Классическим для естественной циркуляции элементом водяного контура является коллектор разгона (главный стояк) – вертикальная труба, направленная вверх от теплообменника.
Коллектор разгона должен иметь максимальную температуру, поэтому его утепляют на всей протяженности. Хотя, если высота коллектора не велика (как для одноэтажных домов), то можно не проводить утепление, так как вода в нем не успеет остыть.
Обычно систему проектируют таким образом, чтобы верхняя точка коллектора разгона совпадала с верхней точкой всего контура. Там устанавливают выход на или клапан для отвода воздуха, если используют мембранный бак.
Тогда длина “горячего” фрагмента контура является минимально возможной, что приводит к уменьшению теплопотерь на этом участке.
Также желательно, чтобы “горячий” фрагмент контура не сочетался с длительным участком, транспортирующим остывший теплоноситель. В идеале нижняя точка водяного контура совпадает с нижней точкой теплообменника, помещенного в устройство нагрева.
Чем ниже в системе отопления расположен котел, тем меньше гидростатическое давление столба жидкости в горячем фрагменте контура
Для “холодного” сегмента водяного контура тоже есть свои правила, увеличивающие давление жидкости:
- чем больше теплопотери на “холодном” участке отопительной сети , тем ниже температура воды и больше ее плотность, поэтому функционирование систем с естественной циркуляцией возможно только при значительной теплоотдаче;
- чем больше расстояние от нижней точки контура к подключению радиаторов , тем больше участок столба воды с минимальной температурой и максимальной плотностью.
Чтобы обеспечить выполнение последнего правила, часто печь или котел устанавливают в самой нижней точке дома, например, в подвале. Таким размещением котла обеспечивают максимально возможное расстояние между нижним уровнем радиаторов и точкой входа воды в теплообменник.
Однако высота между нижней и верхней точками водяного контура при естественной циркуляции не должна быть слишком большой (на практике не более 10 метров). Печь или котел, нагревают только теплообменник и нижнюю часть коллектора разгона.
Если этот фрагмент незначителен относительно всей высоты водяного контура, то падение давления в “горячем” фрагменте контура будет несущественным и процесс циркуляции не будет запущен.
Использование систем с естественной циркуляции для двухэтажных строений вполне оправдано, а для большей этажности будет необходим циркуляционный насос
Минимизация сопротивления движению воды
При проектировании системы с естественной циркуляцией необходимо учитывать скорость движения теплоносителя по контуру.
Во-первых , чем быстрее скорость, тем быстрее будет происходить передача тепла по системе “котел – теплообменник – водяной контур – радиаторы отопления – помещение”.
Во-вторых , чем быстрее скорость жидкости через теплообменник, тем меньше вероятность ее закипания, что особенно важно при печном отоплении.
Закипание воды в системе может обойтись очень дорого – стоимость демонтажа, ремонта и обратной установки теплообменника требует много времени и средств
При водяном отоплении с естественной циркуляцией скорость зависит от следующих факторов:
- разницы давления между фрагментами контура в нижней его точке;
- гидродинамического сопротивления отопительной системы.
Способы обеспечения максимальной разницы давления были рассмотрены выше. Гидродинамическое сопротивление реальной системы не поддается точному расчету по причине сложной математической модели и большого числа входящих данных, точность которых трудно гарантировать.
Тем не менее, существуют общие правила, соблюдение которых позволит уменьшить сопротивление отопительного контура.
Основным причинами снижения скорости движения воды являются сопротивление стенок труб и присутствие сужений из-за наличия фитингов или запорной арматуры. При небольшой скорости потока сопротивление стенок практически отсутствует.
Исключение составляют длинные и тонкие трубы, характерные для отопления с помощью . Как правило, для него выделяют отдельные контуры с принудительной циркуляцией.
При выборе типов труб для контура с естественной циркуляцией придется учитывать наличие технических сужений при монтаже системы. Поэтому использовать при естественной циркуляции воды нежелательно по причине соединения их фитингами, со значительно меньшим внутренним диаметром.
Фитинги металлопластиковых труб несколько сужают внутренний диаметр и являются серьезной преградой на пути воды при слабом напоре (+)
Правила выбора и монтажа труб
Уклон магистрали обратки делают, как правило, по ходу движения охлажденной воды. Тогда нижняя точка контура будет совпадать с входом обратной трубы в теплогенератор.
Самая распространенная комбинация направления уклона подающей и обратной труб для удаления воздушных пробок из водяного контура с естественной циркуляцией
При небольшой площади в контуре с естественной циркуляцией необходимо не допустить попадания воздуха в узкие и горизонтально расположенные трубы этой обогревательной системы. Необходимо поставить устройство удаления воздуха перед теплым полом.
Однотрубные и двухтрубные схемы отопления
При разработке схемы отопления дома с естественной циркуляцией воды возможно проектирование как одного, так и нескольких отдельных контуров. Они могут существенно отличаться друг от друга. Вне зависимости от длины, количества радиаторов и других параметров, их выполняют по однотрубной или двухтрубной схеме.
Контур с использованием одной магистрали
Систему отопления с использованием одной и той же трубы для последовательного подвода воды к радиаторам называют однотрубной. Самым простым однотрубным вариантом является отопление металлическими трубами без использования радиаторов.
Это наиболее дешевый и наименее проблемный способ решения обогрева дома при выборе в пользу естественной циркуляции теплоносителя. Единственный значимый минус – внешний вид громоздких труб.
При самом экономном с радиаторами отопления, горячая вода последовательно протекает через каждое устройство. Здесь необходимо минимальное количество труб и запорной арматуры.
По мере прохождения остывает, поэтому последующие радиаторы получают воду более холодную, что необходимо учитывать при расчете количества секций.
Простая однотрубная схема (вверху) требует минимального количества монтажных работ и вложенных средств. Более сложный и затратный вариант внизу позволяет отключать радиаторы без остановки всей системы
Самым эффективным способом подключения приборов отопления к однотрубной сети считается диагональный вариант.
Согласно этой схеме контуров отопления с естественным типом циркуляции горячая вода поступает в радиатор сверху, после охлаждения отводится через расположенный внизу патрубок. При прохождении подобным образом нагретая вода отдает максимальное количество тепла.
При нижнем подключении к батарее как входного патрубка, так и выходного, теплоотдача существенно уменьшается, потому что нагретому теплоносителю надо пройти максимально длинный путь. Из-за значительного остывания в подобных схемах не используются батареи с большим количеством секций.
«Ленинградка» характеризуется внушительными теплопотерями, которые необходимо учитывать при расчете системы. Плюс ее в том, что при использовании запорных вентилей на входном и выходном патрубке приборы выборочно можно отключать для ремонта без остановки отопительного цикла (+)
Отопительные контуры с подобным подключением радиаторов получили название “ “. Несмотря на отмеченные потери тепла, им отдают предпочтение в обустройстве систем квартирного отопления, что обусловлено более эстетичным видом прокладки трубопровода.
Существенным недостатком однотрубных сетей является невозможность отключить одну из секций отопления без прекращения циркуляции воды по всему контуру.
Поэтому обычно применяют модернизацию классической схемы с установкой “ ” для обхода радиатора с помощью ответвления с двумя шаровыми кранами или трехходовым краном. Это позволяет регулировать подачу воды к радиатору, вплоть до полного его отключения.
Для двух и более этажных строений применяют варианты однотрубной схемы с вертикальными стояками. В этом случае распределение горячей воды более равномерное, чем при горизонтальных стояках. К тому же вертикальные стояки менее протяженные и лучше вписываются в интерьер дома.
Однотрубную схему с вертикальной разводкой успешно применяют при обогреве двухэтажных помещений с использованием естественной циркуляции. Представлен вариант с возможностью отключения верхних радиаторов
Вариант с применением обратной трубы
Когда одну трубу используют для подачи горячей воды к радиаторам, а вторую – для отвода охлажденной к котлу или печи, такую схему отопления называют двухтрубной. Подобную систему при наличии радиаторов отопления используют чаще, чем однотрубную.
Она более дорогая, так как требует монтажа дополнительной трубы, но имеет ряд значимых преимуществ:
- более равномерное распределение температуры подаваемого к радиаторам теплоносителя;
- проще выполнить расчет зависимости параметров радиаторов от площади отапливаемого помещения и необходимых значениях температуры;
- эффективней регулировка подачи тепла к каждому радиатору.
В зависимости от направления движения охлажденной воды относительно горячей, подразделяют на попутные и тупиковые. В попутных схемах движение охлажденной воды происходит в том же направлении, что и горячей, поэтому длина цикла для всего контура совпадает.
В тупиковых схемах, охлажденная вода движется навстречу горячей, поэтому для разных радиаторов длины циклов оборота теплоносителя отличаются. Так как скорость в системе небольшая, то и время нагрева может существенно отличаться. Те радиаторы, у которых длина цикла круговорота воды меньше, будут нагреты быстрее.
При выборе тупиковой и попутной схем отопления исходят в первую очередь из удобства проведения обратной трубы
Существует два типа расположения подводки относительно радиаторов отопления: верхняя и нижняя. При верхней подводке труба, подающая горячую воду, располагается выше радиаторов отопления, а при нижней подводке – ниже.
Использование естественной циркуляции при движении воды в отопительном контуре требует точных расчетов и технически грамотного выполнения монтажных работ. При выполнении этих условий система отопления будет качественно нагревать помещения частного дома и избавит хозяев от шума насоса и зависимости от электроэнергии.
М. Иванов
В паровых котлах для превращения питательной воды в пар применяются различные схемы циркуляции теплоносителя: естественная, многократная принудительная и прямоточная. Наибольшее распространение получили котлы с естественной циркуляцией.
Технология получения пара предполагает последовательность нескольких физических процессов. Все начинается с подогрева питательной воды, которая поступает в котел при определенном давлении, создаваемом питательным насосом. Этот процесс происходит при однократном прохождении воды через трубы конвективной поверхности нагрева, называемой экономайзером (рис.1).
После экономайзера вода поступает в испарительные поверхности нагрева, которые располагают, как правило, в топочных камерах паровых котлов. Из названия этого элемента котла понятно, что здесь происходит образование пара, который затем в некоторых котлах поступает в пароперегреватель. Через обогреваемые дымовыми газами трубы пароперегревателя пар проходит однократно, а вот парообразующие поверхности нагрева могут быть разными. Чаще всего в котлах пароводяная смесь многократно проходит через обогреваемые трубки топочных экранов за счет естественной циркуляции или в результате многократно-принудительной циркуляции (с использованием особого насоса). В котлах, которые называют прямоточными, пароводяная смесь проходит через испарительные поверхности нагрева однократно, за счет давления, создаваемого питательным насосом.
Остановимся подробнее на особенностях процесса получения пара в котлах с естественной циркуляцией.
На рис. 1 приведена схема барабанного котла с естественной циркуляцией, выполненного по традиционной П-образной схеме. Питательная вода поступает в экономайзер, расположенный в конвективной шахте. Экономайзер является первой частью водопарового тракта котла: нагретая в нем вода поступает в барабан, который, в своей нижней части, соединен как с необогреваемыми опускными, так и с обогреваемыми подъемными трубами. По необогреваемым трубам котловая вода опускается к коллекторам, размещенным у нижней кромки топочной камеры. Из этих коллекторов вода поступает в вертикальные трубки топочных экранов. Именно здесь, благодаря мощному тепловому потоку от сгорания органического топлива, начинается собственно процесс парообразования. При однократном прохождении через топочные экраны испаряется не вся вода: в барабан возвращается пароводяная смесь. В объеме барабана происходит сепарация воды и пара. Пар поступает к потребителю или во входной коллектор пароперегревателя, а котловая вода вновь попадает в опускные трубы циркуляционного контура.
Рис. 1. Схема барабанного котла с естественной циркуляцией, работающего на пылевидном топливе:
1 - горелки; 2 - топочная камера; 3 - топочный экран; 4 - барабан; 5 - опускные трубы; 6 - фестон; 7 - пароперегреватель; 8 - конвективный газоход; 9 - экономайзер;10 - трубчатый воздухоподогреватель; 11 - нижние коллектора топочных экранов
Подъемно-опускное движение по контуру естественной циркуляции (т.е. по необогреваемым опускным и обогреваемым подъемным трубам) происходит вследствие разности плотностей котловой воды и пароводяной смеси.
Для повышения надежности циркуляции на барабанных котлах повышенного давления (17-18 МПа) применяют принудительное движение пароводяной смеси в топочных экранах (рис. 2, б). Как видно из приведенных схем, котел с принудительной циркуляцией отличается от котла с естественной циркуляцией (рис.2, а) наличием насоса для котловой воды. На этом же рисунке (2, в) показана схема прямоточного котла.
Рис. 2. Схема движения воды и водяного пара:
а) барабанный котел с естественной циркуляцией; б) барабанный котел с принудительной циркуляцией; в) прямоточный котел
1 - питательный насос; 2 - экономайзер; 3 - верхний барабан котла; 4 - опускные трубы; 5 - испарительные подъемные трубы; 6 - пароперегреватель; 7 - циркуляционный насос; 8 - нижний коллектор
В прямоточных котлах, которые не имеют барабана, а контур разомкнут, превращение воды в пар происходит за один проход нагревателя, и кратность циркуляции равняется единице. В барабанных котлах этот показатель выше. В котлах с принудительной циркуляцией, у которых имеются нагреватели в виде змеевиков, кратность циркуляции составляет обычно от 3 до 10. В котлах с естественной конвекцией этот параметр обычно составляет 10-50, а при малой тепловой нагрузке труб - 200-300.
Особенности и преимущества
Основным параметром, которым руководствуются при выборе марки парового котла с естественной циркуляцией (ПКЕЦ), является его паропроизводительность, измеряемая в т/ч или кг/ч. Широкий модельный ряд ПКЕЦ позволяет выбрать котлы с требуемой производительностью, начиная от нескольких килограммов до нескольких тонн пара в час. Важными показателями состояния водяного пара являются его давление и температура.
Широкий круг моделей ПКЕЦ позволяет генерировать водяной пар с избыточным давлением от десятых долей до нескольких десятков атмосфер. ПКЕЦ могут работать на различных видах органического топлива: природном газе, угле, дровах и древесных отходах, а также на жидком топливе - сырой (стабилизированной) нефти, мазуте, дизельном топливе. В ряде случаев используются особые топочные устройства, позволяющие ПКЕЦ работать на нескольких видах топлива. Кроме традиционного применения для генерации технологического пара, они широко используются в различных областях: на железнодорожном и водном транспорте, в пищевой, легкой и добывающей промышленности.
Основные достоинства ПКЕЦ - высокая надежность, простота эксплуатации, повышенная степень автоматизации и экономичности.
Создание условий надежности циркуляции в топочных экранах достигается ограничением рабочего давления котлоагрегата - обычно не выше 155 атм. Вызвано это тем, что при более высоком давлении сильно снижается разность плотностей пара и воды, в результате чего не обеспечивается эффективная циркуляция.
Современные ПКЕЦ производители комплектуют микропроцессорной системой управления и защиты. Например, система «Альфа-М» производства фирмы «Энергетик» (Москва) позволяет достичь простоты и удобства в обслуживании. Применение таких систем оптимизирует соотношение «топливо-воздух» при разных расходах топлива, что благоприятно сказывается и на эффективности производства тепловой энергии.
Котлы этого типа могут эксплуатироваться в различных климатических зонах, не требуют сложных пусконаладочных работ. Существенным преимуществом не слишком крупных современных моделей ПКЕЦ является их моноблочное исполнение. В такой конструкции предусматривается компактная установка на одной раме с агрегатом вентилятора, дымососа и питательного насоса. Сочетание высокой степени конструкторской проработки с точными системами управления и контроля позволяет достичь в ПКЕЦ высоких значений КПД, которые могут превышать 90 %.
В моноблочном исполнении котлы поставляются единым транспортабельным блоком - в собранном виде, в обмуровке и обшивке. Их монтаж относительно несложен. Компактность размещения оборудования не препятствует проведению текущего и аварийного ремонтов, а также осуществлению профилактических процедур - все узлы и детали доступны для обследования.
ПКЕЦ на российском рынке
На российском рынке паровых котлов, а также на всей территории СНГ чаще других можно встретить промышленные котлы с естественной циркуляцией, причем присутствует продукция как отечественных, так и зарубежных производителей. Котлы, произведенные в России, имеют в маркировке индекс «Е», отражающий принцип естественной циркуляции теплоносителя в этих моделях. По цене они более выигрышны в сравнении с зарубежными аналогами.
Паровые котлы серии «Е», выпускаемые ООО «ПТО» (Москва), - вертикально-водотрубные, с двумя барабанами, расположенными на одной вертикальной оси и соединенными между собой трубами диаметром 51 мм.
Котлы серии «Е» выпускаются в следующих модификациях, в зависимости от используемого топлива: Е 1,0-0,9 Г-З (Э) - для работы на природном газе, Е 1,0-0,9 М-З (Э) - для работы на мазуте, Е 1,0-0,9 Р-З (Э) - для работы на твердом топливе, Е 1,6-0,9 ГМН (Э) - для работы на газе или мазуте. Первая из групп цифр, следующая за индексом «Е», обозначает паропроизводительность (т/ч), вторая - давление пара в котле (МПа). Обозначение «Н» указывает на наличие в котле системы наддува.
Котлы серии «Е» предназначены для производства насыщенного водяного пара с рабочим давлением 8 атм. Этот пар потребляется различными предприятиями промышленности, транспорта, а также предприятиями сельского хозяйства для отопительных, технологических, хозяйственных и бытовых нужд.
Рис. 3. Паровой котел с естественной циркуляцией E-1,0 - 0,9 ГМ.
ГК «Комплексные системы» (Петербург) предлагает паровые котлы серии «КЕ» - со слоевыми механическими топками производительностью от 2,5 до 10 т/ч. Эти котлы предназначены для выработки насыщенного или перегретого водяного пара, который находит применение для технологических нужд промышленных предприятий, а также в системах отопления, вентиляции и ГВС.
Серия «КЕ» подразделяется на модификации «КЕ-С», снабженные слоевыми топочными устройствами, и модификации «КЕ-МТ», в которых имеется топка предварительного скоростного горения.
Котлы серий «ДЕ» предлагает промышленная группа «Генерация» (г. Березовский, Свердловская обл.). Они могут работать на различных видах топлива (газ, мазут) и имеют производительность от 4 до 25 т/ч. Предназначены для выработки насыщенного или слабоперегретого пара, используемого для технологических нужд предприятий, а также для отопления, вентиляции и ГВС. Серия «МЕ» отличается от предыдущей серии тем, что котлы этой серии имеют большую на 20 % поверхность нагрева и, соответственно, более высокий КПД. Котлы этой же серии предлагает и компания «Теплоуниверсал» (Петербург).
Из зарубежных производителей можно назвать итальянскую фирму Garioni Naval, поставляющую на Российский рынок промышленные модели марки GMT/HP 200-2000, паропроизводительностью от 0,3 до 3,5 т/ч. Отличительная особенность котлов этой серии - величина рабочего давления получаемого пара, которая может меняться от 5 до 110 атм. Давление водяного пара в указанном диапазоне соответствует температуре теплоносителя от 152 до 318 °С, что позволяет применять котлы этой серии в различных отраслях промышленности.
Паровые котлы высокого давления с естественной циркуляцией типа НРВ (немецкая фирма BBS GmbH) имеют паропроизводительность от 0,3 до 8 т/ч. Водотрубные котлы этой серии способны производить насыщенный пар с рабочим давлением до 120 атм. Теплоноситель с такими параметрами обычно используется в химической, нефтехимической, пищевой, а также косметической промышленностях.
Представлены также паровые котлы низкого давления зарубежного производства. Так, фирма Viessmann (Германия) производит котлы марки Vitoplex 100-LS производительностью 0,26-2,2 т/ч на жидком или газообразном топливе, с рабочим давлением в котле 7 атм.
Несмотря на технический прогресс и постоянно внедряемые инновации, схема отопления частного дома с естественной циркуляцией себя не изжила. Секрет долголетия такого типа водяного отопительного контура – в простоте монтажа и независимости от других источников энергии (электричества). Статья о том, как работает отопление при самотечном движении жидкости, и какие разновидности схем в себя включает.
Что приводит жидкость в движение – немного о законах физики
Основой для самостоятельного движения жидкости по отопительному контуру без применения нагнетающих устройств (циркуляционных насосов) является конвекция. Это физическое явление основано на том, что любая среда, нагреваясь, теряет плотность, то есть становится легче. Актуально это и для жидкостей, поэтому более холодная вода в замкнутом контуре стремится вниз, выталкивая более горячую вверх. Нагретый в теплообменнике котла теплоноситель устремляется вверх по вертикальному стояку, его место занимает остывшая жидкость, пришедшая по обратной трубе.
Так образуется избыточное давление, достаточное для преодоления гравитации и сопротивления труб. В результате теплоноситель циркулирует самостоятельно, применяя лишь тепловую энергию, выделяемую использующимся для работы котла энергоносителем. Циркуляция воды в системе отопления такого типа не отличается высокой скоростью, поэтому прогрев отапливаемого помещения при первоначальном запуске котла происходит медленно. Увеличить скорость движения воды позволяют такие особенности самотечной отопительной системы, которые учитывают при устройстве контура:
- использование труб большого диаметра (обычно 50 мм или два дюйма) с целью максимально снизить сопротивление трубопровода;
- котел монтируют как можно ниже относительно горизонтальной разводки первого этажа;
- делают разгонную петлю (высокий вертикальный стояк, от которого в верхней точке отходит труба, идущая к батареям);
- горизонтальные участки разводки устаивают под уклоном (3-4 градуса) по направлению к котлу, используя для ускорения циркуляции силу гравитации.
Кроме того, для нормальной скорости движения теплоносителя по трубам должна поддерживаться температурная разница между выходом из котла и входом обратного трубопровода не менее 25 градусов. Чем длиннее контур (больше количество секций батарей), тем разница температур должна быть выше.
Система отопления с естественной циркуляцией имеет еще одну особенность – она не может быть закрытого типа. В самотечном контуре предполагается только открытый расширительный бак, что устанавливается выше верхней точки разгонного стояка. У компенсационного бака две функции – выводить пузырьки образующихся газов из системы и сглаживать перепады давления, которые в самотечном отопительном контуре бывают значительными. Закрытый бачок мембранного типа, что устанавливается в системах, смонтированных по современным схемам с принудительной циркуляцией, не сможет полноценно сглаживать скачки давления, что неизбежно приведет к аварийным ситуациям.
Нужно учитывать, что отопление с естественной циркуляцией из-за большого диаметра труб предполагает гораздо больший объем теплоносителя, который, расширяясь при нагревании, образует значительное количество "лишней" жидкости, она и заполняет открытый компенсационный бак.
Отопление с самотечной циркуляцией – оцениваем преимущества и недостатки
По сути, самотечная система является менее совершенной, чем современные контуры, где движение жидкости обеспечивает циркуляционный насос. Но у рассматриваемых отопительных систем есть бесспорное преимущество – для естественной циркуляции не нужно электричества, от которого работает насос. Какими бы длительными не были перебои с электроснабжением, на обогреве помещений это никак не отразится.
К плюсам самотечных контуров отопления можно отнести и их инерционность. Это актуально, если используется классический твердотопливный котел, для которого характерна такая эксплуатационная особенность, как большие и частые перепады температуры в топке. Большая инерция контура с естественным движением жидкости сглаживает температурные скачки в такой ситуации, делая обогрев помещений более равномерным.
На этом преимущества самотечных систем отопления заканчиваются и начинаются их минусы, которых гораздо больше.
- 1. Использование труб большого сечения и обязательный их монтаж под уклоном не дают возможности произвести скрытую прокладку отопительных коммуникаций, поэтому все элементы системы будут на виду. На практике для устройства самотечного контура используются только металлические трубы (пластиковые плохо выдерживают высокую температуру и давление, предполагают множество резких переходов, повышающих сопротивление трубопровода). А это сложность монтажа (сварочные работы) и необходимость ежегодной покраски коммуникаций. Кроме того, громоздкие трубопроводы, проложенные на виду, плохо сочетаются с современными интерьерами.
- 2. Ограниченный выбор батарей отопления. Для естественной циркуляции очень важен диаметр внутренних отверстий радиаторов, их способность выдерживать давление и высокую температуру. Таким требованиям лучше всего соответствуют чугунные изделия, которыми чаще всего и оснащаются самотечные контуры. Алюминиевые "слабые" насчет давления и быстро окисляются (скорость коррозии напрямую зависит от температуры теплоносителя), биметаллические батареи имеют узкие просветы, стальные делаются в виде моноблоков (неразборная конструкция), поэтому тяжело подобрать необходимую тепловую мощность радиатора.
- 3. Необходимость максимально углублять котел. Для этого приходится делать площадку, расположенную ниже общего уровня пола до полуметра. В результате котел неудобно обслуживать (особенно твердотопливный) и подводить к нему трубы при обвязке теплогенератора. Понятно, что об эксплуатации современных котлов настенной установки речь не идет.
- 4. Ограничена площадь обогреваемых помещений. Учитывая, что трубы расположены под уклоном, на большую длину проложить их не удастся. К тому же, чем длиннее контур, тем больше его сопротивление, следовательно, меньше скорость циркуляции. При большой протяженности коммуникаций крайние точки (батареи) будут нагреваться плохо, и добиться качественного обогрева не удастся даже добавлением секций.
Система отопления с естественной циркуляцией не отличается совершенством, в том числе эстетическим. Однако возможность не зависеть от электроснабжения привлекает некоторых домовладельцев до сих пор, особенно в регионах, где с электричеством часто случаются проблемы. Для тех, кто предпочитает надежность техническому совершенству, предлагается несколько схем устройства самотечного контура.
Основные схемы трубной разводки – выбираем оптимальный вариант
Отопительные контуры, предполагающие естественную циркуляцию теплоносителя, имеют два основных варианта (схемы) устройства:
- однотрубный, когда подача и отведение жидкости от батарей происходит по одной трубе;
- двухтрубный – подача теплоносителя и его отведение от радиаторов осуществляется различными трубопроводами.
Однотрубный контур прост в монтаже. От котла отходит стояк, который поднимают как можно выше в пределах помещения. От верхней точки стояка отходит и спускается почти до уровня пола разгонная труба, плавно переходящая в подающий трубопровод. К коммуникации по ее ходу поочередно присоединяются батареи с помощью двух патрубков меньшего диаметра (при двухдюймовом трубопроводе обычно используют отводы на ¾ дюйма). "Обслужив" все радиаторы, трубопровод превращается в "обратку", которая уходит к котлу. разводки хороша только простотой устройства и относительной эстетичностью (трубы на виду, но расположены низко). Дальше одни недостатки.
Из-за того, что остывший теплоноситель от батарей впадает в ту же трубу, из которой приходит горячая жидкость, температура воды после прохождения каждого радиатора довольно быстро падает. Если к первой батарее коммуникация доставит теплоноситель температурой 85 градусов (например), то крайнему от котла обогревателю можно рассчитывать только на 60 градусов. Отсюда неравномерный обогрев, который приходится компенсировать добавлением секций батареям, удаляющимся от котла, поэтому крайние радиаторы часто громоздкие и тяжелые (особенно, если чугунные).
Подключить батареи при однотрубной разводке можно только снизу (вход и выход), а это самый неэффективный способ подключения радиаторов (прогреваются неравномерно, что сказывается на качестве обогрева). Диагональное подключение радиаторов возможно, если подающая труба проложена выше батарей, но это уже двухтрубная схема.
При двухтрубной разводке от стояка отходит подающая труба, расположенная под потолком. От нее опускаются патрубки к каждой батарее (подключаются в верхнем положении). Внизу расположена вторая, обратная труба, в которую впадают отводящие патрубки от радиаторов (присоединяются к в нижнем положении по диагонали). С точки зрения эстетики картина не очень, но по эффективности такая система намного лучше. К каждой батарее подходит жидкость одинаковой температуры, что обеспечивает равномерный обогрев всех комнат, плюс есть возможность подключения большего количества обогревателей.
Система отопления с естественной циркуляцией на сегодняшний день считается самой простой и популярной среди владельцев квартир и одноэтажных частных домов. Очевидным преимуществом является длительный срок службы: при правильной эксплуатации долговечность достигает 40 лет без необходимости ремонта. Кроме того, есть возможность установить ее своими руками, прибегнув к уже существующим схемам.
Какое топливо удобнее?
В случае если в качестве топлива используется газ, то отопление с естественной циркуляцией основано на принципе отбора воздуха из помещения в открытую горелку и отвода продукта сгорания в вентиляционные ходы. В данном случае для котла понадобится помещение от 4м2 с хорошей вентиляцией (окнами и дверью).
Поэтому такая схема не слишком удобна. Намного чаще применяется закрытая или открытая система водяного отопления с естественной циркуляцией, которую можно провести своими руками.
В многоэтажных домах часто используется однотрубная система. В основном используется схема с замыкающими участками, когда из стояка часть воды идет вверх, часть – вниз, благодаря замыкающему участку, что обеспечивает баланс температур между нижними и верхними этажами. Система работает благодаря разнице в диаметре труб подключения и трубы замыкающего участка (на размер меньше). Двухтрубная система в сравнении с однотрубной – менее компактна и удобна в монтаже.
Недостатки
Во-первых, сокращенный радиус: он составляет не больше 30 м относительно горизонтали. Недостаток вызван такими факторами, как низкое давление циркуляционного типа и медленный старт. Последний обусловлен высокой тепловой ёмкостью жидкости и приведенными силами давления. Второй недостаток - вероятность замерзания воды в расширительном бачке.
Системы отопления с естественной циркуляцией не подходят для площадей более 100 м2: не все пространство будет прогреваться должным образом. Поэтому чаще всего она используется для небольшого одноэтажного дома, дачи.
Схема действия
В состав системы водяного отопления входит котёл (водонагреватель), трубопроводы обратного и подающего типа, а также нагревательное оборудование, расширительный бачок и защитный клапан. Жидкость прогревается до нужной температуры в котле и поднимается в подающий трубопровод и стояки, благодаря расширению.
Оттуда она переходит в нагревательное оборудование – батареи и радиаторы, которым отдаёт часть тепла. Затем обратный трубопровод направляет воду в котёл, где она опять прогревается до заданной температуры. Цикл повторяется, пока система находится в рабочем состоянии.
Важно помнить, что горизонтальные трубы монтируют с уклоном по отношению к движению рабочей среды.
Защитные механизмы
Уклон труб позволяет отводить из системы воздух в сторону расширительного бачка: попадает в атмосферу, не задерживаясь в трубах и не мешая движению воды.
Важна работа защитных механизмов. Так, обратный гравитационный клапан позволяет избежать циркуляции потока воды в неправильном направлении, что очень необходимо двухтрубным и однотрубным системам с верхней разводкой при нескольких контурах.
Использование бака
Расширительный бак выполняет ряд важных функций. Во-первых, создаёт постоянное давление, необходимое для нормальной работы всей системы. Во-вторых, принимает на себя объём воды, увеличивающийся после нагрева. В-третьих, возвращает охлаждённую жидкость в трубопровод.
Процессы в трубопроводах
Процессы в трубах в естественной циркуляции связаны с движением воды. Так, подъём жидкости происходит посредством расширения из-за нагрева и гравитационного давления. Гравитационное давление нужно для преодоления водой трения о трубопровод, которое мешает ее движению. Циркулировать вода начинает благодаря разной плотности холодной и горячей воды: она движется вверх по подающему и вниз по обратному стояку.
Величина гравитационного давления напрямую зависит от возникающих сопротивлений. Чем больше их появляется на пути теплоносителя, тем выше должен быть показатель. Также необходимо предпринять меры, чтобы свести сопротивления к минимуму. Так, трение можно снизить путём применения труб с большим диаметром.
Из законов физики
Предположим, в радиаторах и котле температура жидкости изменяется скачками по центральным осям: верхние части содержат горячую жидкость, а в нижних находится холодная.
Горячая вода отличается меньшей плотностью, что снижает ее вес в сравнении с холодной. В результате система отопления представляет собой два сообщающихся сосуда замкнутых между собой, в которых сверху вниз перемещается жидкость.
Высокий столб, образуемый охладившейся водой с большим весом, по достижению радиаторов выталкивает столб низкий. В результате горячая жидкость подталкивается и возникает циркуляция.
Показатели напора
Для создания циркуляционного напора центры радиаторов ставятся выше центральной части котла. Именно эта высота считается основным фактором напора циркуляции. Уклон труб и «обратки» тоже влияют на данный процесс: благодаря им вода лучше преодолевает сопротивления местного типа.
Увеличение температур
Другой фактор заключается в разнице между плотностью холодной и горячей воды. Отметим следующий факт – отопление с естественной циркуляцией относится к саморегулирующемуся типу. Таким образом, если увеличить температуру нагрева воды, то меняется ее расход и становится выше циркуляционный напор.
Сильный прогрев жидкости в немалой степени способствует более быстрой циркуляции. Но так происходит только в холодном помещении: когда температура воздуха в них достигнет определённой отметки, батареи будут остывать гораздо медленнее.
Плотность, как прогретой в котле, так и уже попавшей в радиаторы воды практически сравняется. Напор снизится, быстрое обращение воды сменится размеренной циркуляцией внутри системы.
Как только температура помещений частного дома вновь опустится до определённого уровня, это послужит сигналом для увеличения напора. Система попытается выровнять температурные условия. Для этого придётся заново запустить процесс быстрой циркуляции. Отсюда и происходит способность к самостоятельной регуляции.
Вкратце правило следующее – одномоментная смена температуры и объёма воды позволяет получить нужную тепловую отдачу от батарей для отопления помещений.
Как результат, поддерживаются комфортные температурные условия.
Куда ставить котёл?
В частном доме, в помещении одноэтажного дома отопительные котлы лучше всего монтировать ниже уровня приборов для прогрева помещений. В квартирах ситуация обстоит несколько иначе. Здесь котлы часто ставятся на одном уровне с радиаторами, что не совсем эффективно. Поэтому монтаж лучше произвести как бы в яму, то есть поставить оборудование на перекрывающие плиты.
Для этого вокруг котла обычно выпиливается пол. «Яму» следует делать, соблюдая правила противопожарной безопасности. Они предполагают разравнивание основания тонкой стяжкой и укладку листов, изготовленных из железа и асбеста. Котёл в «яме» нагоняет лучший циркуляционный напор.
Выбор труб
Сечение труб является одним из решающих факторов для циркуляции: диаметр труб не должен быть максимально большим, но и не должен мешать течение воды. Как правило, для обогрева частного дома необходимо 100 Вт /м2. Тогда для отопления 25 м2 требуется 2500 Вт, т.е. 2,5 кВт. Определенному диаметру трубы соответствует своя тепловая нагрузка. Три основные категории:
- диаметр в ½ дюйма – тепловой эквивалент 5,5 кВт;
- диаметр ¾ дюйма – тепловой эквивалент 14,6 кВт;
- диаметр 1 дюйм – тепловой эквивалент 29,3 кВт.
В данном случае для обогрева одноэтажного дома в 25 м2 нужно использовать самые небольшие трубы диаметром в ½ дюйма. Материалы, из которых изготавливают трубы, могут быть разными: качественная сталь, популярны также трубы из полипропилена.
