Многие загородные дома находятся в удаленных от цивилизации районах, что делает невозможным их подключение к централизованному отоплению и газопроводу. Проблема отопления в таких помещениях становится остро, ведь даже короткие визиты на несколько дней не хочется проводить в холоде и сырости. Выходом в такой ситуации станет печь из кирпича для дачи, которую без особых сложностей можно возвести самостоятельно. Как это сделать и какой тип конструкции подойдет лучше всего, мы расскажем в этой статье.

Вариантов печей для дачи очень много, они могут обладать разным функционалом и строиться для определенного назначения, например, с целью приготовления блюд или уличный вариант - барбекю. Если дачная печь требуется для обогрева помещения, то сооружать нужно, в первую очередь, отопительный вариант конструкции, в котором при желании можно предусмотреть и дополнительные возможности.

Конструктивно кирпичная отопительная печь, как правило, имеет:

• топочный отсек;
• зольный отсек;
• дымоход.

Также можно оборудовать такое устройство в качестве камина с открытым топочным отделением. Этот вариант не только добавит уюта в комнату, но и повысит качество её обогрева.

Теплоотдача у разных печей отличается, это зависит от: порядка кладки, толщины стенок и материала, который используется для строительства. Самый распространенный вариант для дачного домика - это небольшая печь голландка с кладкой в один кирпич, благодаря чему её стенки довольно быстро прогреваются до 600C.

Какую построить печь

Прежде всего, рассчитывать параметры печи нужно, отталкиваясь от площади комнаты, в которой она будет находиться. Если печь своими руками строится для большого дачного коттеджа, лучше отдать предпочтение массивному агрегату с утолщенными стенками. Нагрев будет происходить медленнее, однако печь будет долго удерживать высокую температуру и давать обогрев большому пространству дома. Такая дровяная модель для дачи своими руками возводится довольно сложно, нужно потратить много сил, времени и материала, но результат себя оправдает.

Русская печь

Это громоздкие печи для дачи из кирпича, они оснащены чугунной плитой, духовкой и часто топчаном. У такого агрегата обширный функционал - возможность готовить вкуснейшие блюда, и отдохнуть на просторном теплом топчане, а также печь отлично прогревает дом и долго удерживает тепло. Строится, как правило, с двумя топочными отсеками и имеет особое конструктивное устройство, благодаря чему прогрев помещения происходит равномерно и тепло поднимается сверху вниз.

Топить такую кирпичную печь можно доступным топливом, а для сооружения берутся обычные кирпичи.

Мини печь

В небольшие дома подойдет более простой и популярный вариант - маленькая кирпичная печь для дачи своими руками. Ее легко построить даже новичку, если есть четкая схема. Чтобы построить маленькую печку на даче своими руками, достаточно двух сотен кирпичей, ведь размером она получается всего 630 Х 510 мм. При этом конструкция вмещает и варочную поверхность, и духовой шкаф, и даже вытяжку. Это идеальный вариант для садового или дачного домика на одну небольшую комнату.

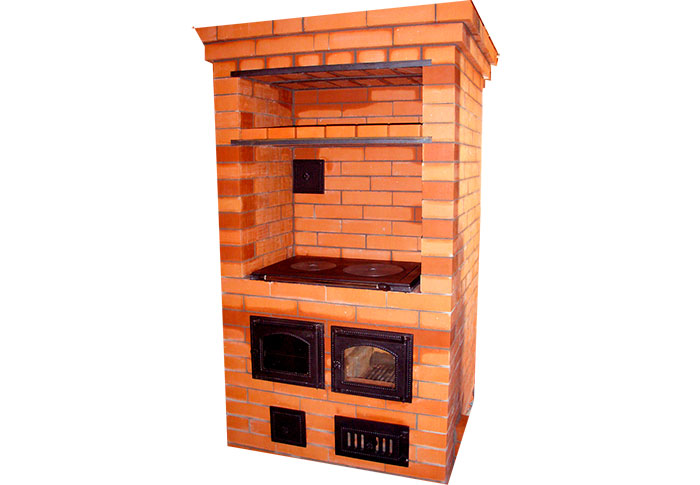

Шведка

Среди малогабаритных печей чаще всего выбирают шведку - у неё компактная эргономичная форма, есть варочная поверхность и трехканальная камера. Максимальная длина всей конструкции может быть около 1,2 м. Ее строительство часто производится в помещении между гостиной и кухней. Такие кирпичные печи для дома служат не только в качестве хорошей плиты и источника тепла, но и как стильный элемент декора.

Строим малую печь для отопления дачного дома

Одним из главных моментов того, как выложить печь из кирпича на даче, является подбор составляющих. Материалы нужно подбирать только очень хорошего качества - так печь прослужит дольше и эффективнее. Помимо обычных красных кирпичей, понадобятся также огнеупорные - они нужны для строительства топочного отсека, должны быть цельными и крепкими. Сделанная из таких материалов конструкция сможет обогревать дом на протяжении десятка и больше лет.

Для того чтобы замешать раствор, понадобится печная глина, песок и вода. Глина должна быть средней жидкости, чтобы впоследствии застывший раствор не опадал и не крошился. Если раствор будет приобретаться в готовом виде, то его достаточно развести водой до сметанообразной консистенции, чтобы он не скатывался с мастерка.

Набор материалов:

• компоненты для раствора;
• красный кирпич М150 - 120шт;
• огнеупорный кирпич - 40шт;
• цемент;
• песок;
• гравий;
• асбестовый шнур;
• рубероид;
• оцинкованная проволока;
• фанера;
• армирующая сетка;
• колосник;
• чугунная плита;
• дверца для поддува;
• дверца для топочного отсека;
• задвижка;
• вьюшка;
• металлический колпак.

Инструменты:

• Уровень;
• лопата;
• шпатель;
• строительный маркер;
• правило;
• мастерок;
• рулетка;
• отвес.

Подготовка кирпича

Перед кладкой кирпич нужно на пару часов замочить в воде, так он напитается влагой и потом не будет её впитывать из раствора. Также желательно его заранее разложить, и, опираясь на порядовку, расколоть необходимое количество для мест, где понадобятся стесанные кирпичи. Чтобы было удобней делать деление кирпича, предварительно выполняется бороздка в месте раскола, для чего используется напильник или ножовка.

Место под печь

Чтобы построить печку из кирпича в уже готовом доме, нужно выбирать такое место, откуда будет проще вывести дымоход. Также желательно, чтобы маленькая печь из кирпича находилась подальше от дверей и окон - так холодный воздух не будет препятствовать естественной циркуляции тепла в помещении. Еще одним требованием к расположению печки является то, что она не должна быть помехой для свободного перемещения по дому. Учитывайте, что:

• Печь должна находиться на расстоянии от ближайшей стенки, минимум на 25см.
• Балки не должны стать препятствием для дымохода.
• Стены и пол вокруг печи должны быть облицованы жаропрочным материалом.

Хорошим местом для размещения малой печи станет угол комнаты, который находится не напротив входной двери.

Фундамент

1. Сделать разметку на будущем месте расположения печки. Необходимо учесть отступы - не менее 15 см с каждой стороны.
2. Снять напольное покрытие с помощью болгарки.
3. Вырыть яму глубиной не менее полуметра.
4. Дно засыпать слоями песка и гравия по 10см каждый, залить всё большим количеством воды.
5. Из фанерных досок необходимо сделать опалубку, с помощью рубероида произвести гидроизоляцию.
6. Сверху укладывается армирующая сетка и всё заливается бетоном. Чтобы фундамент качественно застыл, нужно оставить его на несколько недель. В жаркое время бетон нужно поливать водой, предварительно устелив опилками.
7. После того, как нижний фундамент готов, его нужно устелить двумя рядами кирпича, скрепленными раствором, чтобы довести до уровня чистового пола.
8. Сверху стелется один слой рубероида - он будет выполнять функцию гидроизоляции.

Порядовка

• 1 ряд. Кладка печи начинается с ряда кирпичей сплошным слоем.
• 2. Устанавливается дверца для поддува, предварительно обмотанная асбестом, смоченным в холодной воде. Чтобы закрепить дверцу, рекомендуем продеть обожженную стальную проволоку в заводские отверстия и скрутить её в жгут. Другой её конец укладывается между кирпичами и промазывается раствором.
• 3. В этом ряду формируется зольник, его дно желательно застелить стальным листом - для большего удобства при прочистке от золы.
• 4. Формируется топка. Кладка производится огнеупорным кирпичом.
• 5. Над дверцей для поддува устанавливается решетка колосника - в процессе топки металл будет расширяться под высокой температурой, поэтому необходимо оставить маленький зазор, который заполняется песком, чтобы избежать деформации печи. Также в этом ряду устанавливается топочная дверца, предварительно обмотанная асбестовым шнуром.
• 6. Дверцу топки необходимо закрыть. Начинаем выстраивать дымовой канал, при этом нельзя забывать о перекрытиях вертикальных каналов. В этом ряду закладывается основание топочного отсека.
• 7. Согласно порядовке выкладывается топочная камера шамотным кирпичом.
• 8. Продолжается кладка топки.
• 9. 2 кирпича, перекрывающие колосниковую решетку, спиливаются под углом 45 градусов.
• 10. Перекрывается духовая камера. Для этого формируется перегородка из кирпича, которая приподнимается на пару сантиметров. До уровня перегородки наносится раствор.
• 11. Устанавливается чугунная плита - она монтируется в выемки, предварительно сделанные на кирпиче болгаркой.
• 12-16 ряды. Выкладывается дымоход.
• 17-18. Перекрывается плита.
• 19 -20. Устанавливается дымовая задвижка.
• 21-27 . Согласно порядовке ведется дымоход.
• 28. Формируем отверстие под канал дымохода.

Как выводится дымоход

Зазор между кровлей крыши и дымоходом - минимум 13 см. Место прохода трубы через крышу необходимо заложить теплоизоляционным материалом - это обеспечит пожаробезопасность и защиту от холодного воздуха. Высоту печной трубы нужно определять по самой высокой точке крыши и превышать её не менее, чем на полметра. Сверху желательно добавить металлический колпак, который защитит трубу во время осадков.

Построить небольшую печку из кирпича довольно просто, но не стоит забывать и о мерах противопожарной безопасности, особенно в дачных домах, у которых деревянное перекрытие. Если всё сделать правильно, то конструкция долго будет дарить ощущение тепла и комфорта, наполняя дом теплом

© При использовании материалов сайта (цитат, изображений) указание источника обязательно.

Как строится уличная печь своими руками – вопрос актуальный и для жителей не газифицированных регионов, и для обитателей мест вполне цивилизованных. Первых интересует возможность готовить пищу в теплое время года на бросовом топливе (сухостой, валежник, строительная щепа) – домовая на летнем ходу экономичностью не отличается, и в доме от нее становится очень жарко за время приготовления обеда. Вторых – возможность на даче или своем участке посидеть у огонька в беседке или на лужайке в уголке отдыха, приготовив заодно шашлык или ребрышки барбекю, не выкладывая умопомрачительную сумму за фирменную садовую печку под ключ. Тем и другим привлекательна также возможность получать копчености домашнего копчения, заведомо не фальсифицированные и намного дешевле покупных.

Какую строить?

Посмотрим для начала, какую возможно построить печь на улице с учетом того, что топиться она будет не интенсивно и нерегулярно, зато будет подвергаться климатическим воздействиям, зимой промерзать, а снабдить ее высоким дымоходом будет сложно. Но и опасность от распространения угарного газа из уличной печи сводится к минимально возможной, хотя и не устраняется совсем, особенно в беседке, под навесом и в безветренную погоду. Не забывайте об этом: печи, которую можно было бы топить как попало, не боясь угара, не существует. Угореть можно, и просто сидя у костра.

Имея в виду эти обстоятельства, выбор конструкции печи для улицы оказывается не столь уж широк. Простейшая садовая печь – всем известная плита-груба или грубка. Выглядеть она может ужасающе, поз. 1 на рис., но топить ее можно чем угодно горючим и работает она исправно практически независимо от качества используемых материалов и работы: строя грубу, можно пускать в дело бой простого красного рабочего кирпича или камни из окрестностей на обычном цементно-песчаном кладочном растворе, т.к. микротрещины в кладке почти не влияют на технические показатели этой печи. См., напр., ниже видео, как 5-летний ребенок построил плиту-грубу, которой его семья успешно пользуется и на которой к тому же можно коптить. Что, между прочим, позволяет далеко не всякая печь, см. далее.

Видео: простая печь-груба, конструкция доступная ребенку

Уличная печь на даче выходного дня часто представляет собой жаровню-барбекю, поз. 2. Хотя, как увидим далее, на самом деле это вовсе не барбекю. Кирпича на такую печку уходит примерно столько же или менее, как на грубу (ок. 200 шт.), и точно так же можно использовать красный рабочий кирпич, но кладочный раствор ввиду, так сказать, субтильности строения, нужен уже печной для улицы (см. далее, о технологии и материалах).

На основе жаровни разработана т. наз. финская уличная печь из кирпича, представляющая собой очаг, жаровню или мангал, пристроенные к плите-грубе, поз. 3. На самом деле финского в такой печи только то, что финны первыми догадались выпускать их в виде набора – инструкция по постройке с подробными указаниями и порядовками, сухая смесь для приготовления кладочного раствора, закладные детали, фурнитура. Сейчас отечественные наборы для постройки уличной кирпичной печи продаются и в РФ. Иногда в набор входят и кирпичи; при необходимости – подтесанные/обрезанные и пронумерованные. Набор для уличной печи-финки стоит недорого, а постройка печи из него по силам и совсем неопытному человеку, благодаря чему финские уличные печи из набора очень популярны, см. напр. след. ролик.

Видео: финская уличная печь

Примечание: к дровяной плите также часто пристраивают стационарную коптильню, поз. 4. Но в процессе пользования обнаруживается, что в режиме приготовления пищи печка довольно-таки прожорлива, а копчености получаются качества от силы немного выше среднего. Почему так и как все-таки совместить уличную печь с коптильней, поговорим далее.

Еще реже на участках встречается уличный камин, поз. 5. Причина – ограниченная функциональность: можно любоваться пламенем и приготовить что-нибудь, как на простом очаге, хотя материало- и трудоемкость уличного камина достаточно высоки. Русская печь строится на улице (поз. 6) еще реже. Кулинарные качества продуктов и блюд из русской печи общеизвестны, но на малую русскую печь нужно 2500 кирпичей, на большую – 3500, конструкция весьма сложна и защитить ее от непогоды непросто. По тем же причинам в частных домовладениях мало распространены неаполитанские (поз. 7) и сицилийские печи для пиццы и выпечки; кроме того, это достаточно узко специализированные устройства.

Примечание: гораздо большего внимания для дачи и выездов на пикники заслуживает т. наз. мобильная печь-ракета, поз. 8. Ракетные печи – . Здесь напомним только, что печи-ракеты существуют в 2-х ипостасях – предмета роскоши, позволяющего получить дома теплую лежанку, не строя русскую печь, и легкого компактного устройства, на котором можно быстро приготовить обед, обойдясь минимальным количеством бросового топлива. Степень нагрева варочной посуды в последнем случае регулируется так же точно, как в газовой плите.

Вопросы кулинарии

Чтобы правильно сделать приглянувшуюся печь, а до того правильно выбрать подходящую конструкцию, нужно точно знать, что какая уличная печь может. Поэтому прежде технических и строительных аспектов придется отвлечься на кулинарные вопросы.

Печь или коптильня?

Печь и коптильня – совершенно разные устройства. От печи требуется «выжать» как можно больше тепла из загрузки топлива и не дать ему попусту рассеяться в пространство. Поэтому печи проектируются (возможно, интуитивно, на опыте поколений) на дожигание топлива до конечных продуктов сгорания – углекислого газа и паров воды.

От требуется, наоборот, не высокий тепловой КПД, а как можно больше дыма. Но не просто дыма, который глаза ест. Во-первых, дым для копчения в идеале не должен содержать твердых частиц несгоревшего топлива. Конечный продукт должен быть копченым, а не покрытым коркой сажи. Кто видал, как работает хорошая промышленная коптильня, наверняка обратил внимание, что в зоне расположения загрузки продуктов дыма там почти не видно.

Во-вторых, дым для копчения не должен содержать вредных для здоровья веществ. Химически это организовать при сжигании органического топлива невозможно, поэтому коптильни строятся так, чтобы вредные примеси или «проскакивали» мимо коптимого, или нейтрализовались и оседали до него.

Тут есть важный момент: в диапазоне температур прим. 35-50 градусов коптить крайне нежелательно, т.к. именно при таких температурах велика вероятность выпадения кислотного конденсата; он образуется в результате взаимодействия химически активных частиц несгоревшего топлива, т. наз. свободных радикалов, с парами воды и кислородом воздуха. Закисленный продукт не только омерзителен на вкус, но и опасен для здоровья. Поэтому различают след. виды копчения:

• Холодное – температура в коптильне до 35 градусов. Подготовка продуктов – засолка в тузлуке (насыщенном растворе поваренной соли) и вымачивание непосредственно перед загрузкой в коптильню. Время копчения – от 5-6 суток; перерывы недопустимы. Вкусовые качества готовой продукции высочайшие; лежкость без применения средств и способов дополнительной консервации может исчисляться месяцами и годами.
• Полугорячее (полухолодное) – температура копчения 60-70 градусов. Подготовка продуктов – непродолжительное замачивание в рассоле. Срок копчения до готовности – 0,5-2 суток. Вкусовые качества очень высокие; вкус и букет похожи на таковые продуктов холодного копчения. Лежкость до месяца; обычно – до 5 суток.
• Горячее – при температуре 85-120 градусов. Подготовка продуктов не обязательна. Время копчения – 1-5 часов. Вкусовые качества очень высокие, но вкус и аромат не такие, как у продуктов холодного копчения. Лежкость без дополнительной консервации до 36 часов.

Учитывая вышесказанное, можно сделать выводы, что во-первых, коптильня для уличной печи должна быть отдельным устройством. Любая печь не дымогенератор для копчения и настроить коптильный процесс от печи только загрузкой топлива и подачей воздуха в топку невозможно, нужно еще и подбирать длину газохода от выхода из печи до коптильной камеры. Во-вторых, для питания дымом коптильни лучше всего подойдет простейшая печь с невысоким КПД и дымовым зубом, см. далее.

Гриль, мангал и барбекю

Открытое пламя – враг любой приготовляемой пищи. Пригорание это только видимая и ощутимая на вкус «вершина айсберга»: воздействие высокой температуры на пищевые продукты вызывает гидролиз жиров, распад углеводов и глубокую денатурацию белков, насыщающие пищу очень вредными для здоровья веществами. В простых кулинарных печах на твердом топливе непосредственного контакта приготовляемого с пламенем избегают различными способами. Общего у них то, что пища получается не только пропеченной, но и подкопченной, отчего при правильном приготовлении ее вкусовые качества улучшаются.

Гриль

Печь-очаг, которую принято называть на самом деле классический англосаксонский гриль, схема которого дана слева на рис. Путаница возникла в Канаде, где французское и английское перемешались между собой. Устройство гриля следует из англо-саксонских кулинарных традиций, суть которых утрированно, но точно высказал Стабб из романа Мелвилла «Моби Дик»: «Ты должен взять кусок мяса, издали на миг показать ему чуть тлеющий уголек и тут же подавать стейк мне!» Помните «roast-beef окровавленный» из «Евгения Онегина»? В ресторанах запеченное мясо до сих пор предлагают rare – полусырое с кровью, medium – пропеченное до мягкости, сочное, как шашлык, и well done – хрустящее в поджаристой корочке.

Примечание: вдруг вас занесет на юго-запад США, в меню может оказаться нечто непонятное – hanaban (произносится ханабан). Это шашлык в специях, снятый с шампура, нечто вроде арабского хусала.

Гриль приспособлен для приготовления мяса и rare, и medium, и well done. Достигается это размещением решетки с продуктом на разных уровнях над жаровней с углями. Вспыхивают угли редко, т.к. разворошены тонким слоем по глухому поду и доступ воздуха к ним ограничен. Если же вспыхнули, то кусок просто отодвигают в сторону.

Мангал

Мясо rare может быть очень вкусным, но в южных странах, где прекрасно себя чувствуют возбудители разнообразных болезней, и очень опасным. Кроме того, во многих странах Юга свинину вообще не едят, а говядина и баранина rare жестковаты. Отсюда следует конструкция мангала (в центре на рис.): дырчатый под и частично стенки глубокого лотка, толстый слой углей. Мясо греется не только тепловым излучением, но и потоком горячего воздуха.

Барбекю

В настоящем французском барбекю (ох уж эти изнеженные лягушатники!) тепловое излучение вовсе не участвует в приготовлении пищи. Конструкция печи для барбекю получается довольно сложной (справа на рис.), но надежной и многофункциональной:

• Благодаря отдельной кулинарной камере с колпаком ветер и наружная температура почти не влияют на качество готового продукта.
• Если закрыть портал камеры крышкой-заслонкой, как в русской печи, камера превращается в коптильню полугорячего или горячего копчения.
• В духовке можно печь хлеб, готовить жаркое в горшочках и т.п. Если подкапчивание блюда нежелательно, его готовят в посуде с плотной крышкой.
• Дровник и сушилка – понятия условные. Там и там можно сушить грибы, ягоды, фрукты, требующие разного режима сушки. Дополнительно его регулируют заслонками.

Примечание: обратите внимание на выступ пода, не полностью отгораживающий топку от духовки. Это т. наз. дымовой зуб или гусёк – радикальное средство уменьшить зависимость технических показателей любой уличной печи от погодных условий, см. ниже.

Конструкции уличных печей

Не просто плита

Самая простая уличная печь – 2-конфорочная плита с туннельной топкой, разделенной дымовым зубом на пламенную (собственно топку) и дымовую камеры, схема слева на рис.:

Топки домовых печей с дымовым зубом не делают: он уменьшает КПД печи и повышает опасность выделения угарного газа. Однако для летней уличной печи то и другое несущественно, зато дымовой зуб в ее топке:

1. Уменьшает зависимость режима топки от направления и силы ветра;
2. Позволяет загружать в печь низкокалорийное бросовое топливо;
3. Позволяет на малой конфорке на ветру и холоде греть воду и варить первое блюдо в высокой посуде, т.к. на перевале над гуськом из пламенной в дымовую камеру развивается высокая температура и выделяется большое количество тепла;
4. Дает возможность при определенном режиме топки (см. ниже) запускать печь с коптильней, в этом случае дымовая камера работает как дожигатель коптильного дымогенератора.

Высота прохода между вершиной гуська и плитой, образующей варочную поверхность, обычно ок. 70 мм. Однако гусёк нужно настроить, что несложно: он выкладывается в готовой печи из кирпичей (можно не подтесанных) без перевязки и даже на сухую. В зависимости от соотношения размеров топки, диаметра и высоты дымовой трубы, оптимальный просвет между дымовым зубом и сводом печи может оказаться и 15-20 мм, как напр., на фото справа. Если требуется равномерный нагрев обеих конфорок, то гусек располагают не под задней, а между конфорками, но ни в коем случае не под передней – печь сильно задымит и греть не будет.

О коптильнях к печи

Схемы коптилен для 2-конфорочной печи с дымовым зубом приведены справа на пред. рис. Высота каждой – 1-1,5 м; прочие размеры можно взять пропорционально. Диаметр дымохода – 130-150 мм. Сетчатый фильтр предназначен для улавливания сажи, его нужно чистить перед каждой загрузкой продуктов. Тем не менее, загружаемые в эти коптильни продукты весьма желательно еще и оборачивать 3-4 слоями редкой марли.

Во всех отношениях лучше коптильня с боковым входом дыма. Во-первых, она позволяет производить не только горячее, но и полугорячее копчение; длину газохода от печи к коптильне при этом удобно регулировать, соединив их тонкостенным металлическим гофрошлангом. Во-вторых, для сбора жира в ней пригоден обычный противень, а в коптильне с нижней подачей дыма в противне должен быть проем с обечайкой. Давать же жиру стекать на под коптильни нельзя: не отдерешь потом, ужасно воняет и передает свое амбре продуктам.

Примечание: дымоход коптильни должен быть снабжен ветровым колпаком. Во избежание кислотной росы в коптильне нельзя заниматься копчением в холодную, сырую и ветреную погоду.

Продвинутая плита

2-конфорочная плита с дымовой камерой совсем не обязательно должна быть похожа на раскопанное археологами первобытное кострище. Она может быть многофункциональной и технически совершенной, т.е. экономичной. Чертежи и порядовка усовершенствованной уличной плиты для дачи и загородного дома приведены на рис. Хотя конструкция ее довольно сложна для начинающего, чтобы сложить эту печь, понадобится всего ок. 200 печных кирпичей.

В данной конструкции применено техническое решение, впервые использованное в шведской печи: топка и дымовая камера разделены вместо дымового зуба духовкой; газовый тоннель над ней выделен красным. В таком печном строении места для дровника не остается, но взамен:

• Режим печи стабилизируется почти при любой погоде с ранней весны до поздней осени.
• Тепловой КПД – свыше 65%, как у хорошей варочно-отопительной печи.
• Возможно применение дымовой трубы высотой всего 1,2 м над уровнем варочной поверхности.
• Нагрев конфорок почти равномерный и сильный.
• Обширная дымовая камера – эффективный дожигатель, благодаря чему высвобождается тепло, достаточное для подогрева водогрейного бака.
• Выпадение сажи в дымовой камере при топке бросовым топливом обильное. Поэтому наличие прочистного люка с дверцей обязательно, но зато печь без проблем сопрягается с коптильней.
• Опасность угара от такой печи не выше, чем от печи-шведки или любой другой домовой печи. Поэтому данная печь может использоваться в качестве домовой для небольшого помещения; тогда она вместо коптильни постоянно сопрягается с отопительным щитком.

Кладка усовершенствованной уличной плиты производится на глиняно-цементном растворе для уличных печей с влагостойкой разделкой швов, см. далее. В режиме копчения эту печь топят из поддувала с наглухо закрытой дверцей топки. Топливо – стружка или тонкая лучина (не щепа!) лиственного дерева, кроме березы, пусть и совершенно здоровой. Иначе продукты приобретут противный привкус березового дегтя. Боковой выход в дымоход, кроме удобства сопряжения с коптильней, исключает выпадение кислотного конденсата в печи.

Камин-гриль, барбекю и мангал

Здесь на рис. дана порядовка несложной уличной печи-камина, которая с успехом может быть использована как гриль; красным обозначен печной кирпич, оранжевым – шамотный. Шатер над очагом уменьшает зависимость качества приготовляемой пищи от погодных условий. Ряды 1-12 составляют дровник, его высота для экономии материала и работы может быть уменьшена. Дровник перекрывается железобетонной или каменной плитой толщиной 40-80 мм, на которой и возводится собственно строение печи (ряды 13-35). Ряд 25 по фасаду опирается на пару закладных из 40-мм стального уголка.

На след. рис. – порядовка уличной печи-барбекю (точнее, гриля) с варочной поверхностью. Она сложнее предыдущей, т.к. портал печи арочный (ряды 17-22). Выкладывается арка по кружалам, как при строительстве русской печи. Обойдется такая печь-барбекю много дешевле предыдущей, т.к. в ней на 8 рядов кладки меньше и шамотный кирпич не применяется. Однако возможности использования данной печи в качестве камина весьма ограничены: стальной под очага от регулярной топки довольно скоро прогорит. Приготовить мясо well done в этой печи также не получится: вследствие высокой теплопроводности стального пода угли или слишком быстро погаснут, или, если навалить их толстым слоем, вспыхнут и сожгут продукт.

Наконец, на след. рис. – сложная, дорогая и трудоемкая, но многофункциональная и эффективная уличная печь-мангал с 2-конфорочной варочной поверхностью; желтым обозначена глино-песчаная заливка, как между сводом и лежанкой русской печи. Верхний дымовой порог (ряды 15-20 на разрезе Б-Б) действует аналогично дымовому зубу классического английского камина. В нише между ним и порталом (выделена розовым) можно коптить продукты во время прочих кулинарных процессов: чтобы в таком кармане выпал кислотный конденсат, нужно печь в совершенно отвратительную погоду загрузить совершенно отвратительным топливом.

Вопросы технологии

Основание

Под фундамент уличной печи копают котлованчик на штык лопаты (30 см). В котлован засыпают и трамбуют сначала противопучинную песчаную подушку мощностью (толщиной) 15 см, а по ней – щебневую засыпку до уровня грунта. Засыпку тщательно выравнивают в горизонт. Вынос бортов котлована за контур печи в плане – от 400 мм.

Далее, если фундамент печи готовый бетонный монолит, фундаментную плиту просто кладут на щебень. Если фундамент заливается своими руками, под его заливку делают опалубку высотой 80-150 мм. Армирование – стандартное 2-уровневое. Раствор – от М250. Закладывать фундамент печи вровень с грунтом нельзя: он скоро засорится почвой и ее «химия» испортит нижние ряды кладки, что равнозначно перекладке всей печи. Чтобы не спотыкаться о порог фундамента, по его контуру делают пологую отмостку из бордюрного камня или цементно-песчаного раствора.

Если печь строится в беседке, на веранде и вообще на деревянном полу достаточной несущей способности, вынос основания печи нужно делать по правилам пожарной безопасности: от 600 мм со стороны топочной дверцы и от 300 мм по остальным сторонам. На пол кладут асбокартон от 4 мм толщиной или базальтовый минеральный картон от 6 мм, затем – лист кровельного железа. Железный настил смачивают жидким глиняным раствором, укладывают на него войлок либо базальтовый картон и пропитывают тем же раствором. Кладка строения печи начинается, когда глиняная пропитка полностью высохнет.

Кирпич

Для уличной печи нужен именно печной кирпич: плотный, хорошо отожженный. Печку-грубу или 2-конфорочную плиту с дымовым зубом, в которых топка сильно не греется, можно сложить из красного рабочего кирпича, в т.ч. пустотелого – печка из него быстрее прогревается и меньше тепла теряет зря. Силикатный кирпич для печей абсолютно непригоден, а шамотной кладки в уличных печах следует избегать: вследствие высокого влагопоглощения шамотным кирпичом он на открытом воздухе зимой подвержен морозобою.

Примечание: с чего бы это авторы кое-каких публикаций и без ума ворующие у них материал рерайтеры взяли, что печь можно сложить из газоблоков, вряд ли и всевышнему ведомо. Это же вспененный цементный раствор. Под воздействием высоких температур цемент постепенно, но довольно быстро теряет кристаллизационную воду и распадается в пыль.

Кладочный раствор и кладка

Обычный глиняный печной раствор для уличных печей непригоден: раскиснет за время простоя в период весенне-осеннего ненастья. Печки с ненапряженным тепловым режимом (грубу, 2-конфорку с дымовой камерой) можно класть на строительном цементно-песчаном растворе от М250 (портландцемент от М500:песок 1:3 – 1:3,5); в крайнем случае их и полностью переложить недолго. Иногда уличные печи на дачах выходного дня кладут на таком же растворе с армированием швов толщиной 6-7 мм стальной сеткой толщиной 3 мм. Однако при более-менее регулярном пользовании сложенная таким образом печь служит не более 5-7 лет.

Чтобы сложить действительно долговечную уличную печь, придется покупать сухой печной раствор для кладки уличных печей и затворять его по инструкции. В общем это глиняно-цементно-песчаный раствор, но качество глины для него должно проверяться в лаборатории, а сухая смесь приготовляться на производственном оборудовании. Если вы не против рискнуть, сложив для начала грубу или плиту, в домашних условиях раствор для кладки уличных печей готовится след. образом:

1. Белую или серую жирную глину затворяют большим количеством воды и оставляют «киснуть» на трое суток;
2. Первые двое суток раствор глины периодически размешивают, третьи сутки дают отстояться;
3. Взвесь сливают, а глиняный осадок продавливают сквозь сито с ячеей 1,5 мм и сушат в тени;
4. Сухую глину измельчают до фракции не крупнее 1,5 мм и добавляют портландцемент марки М400 или выше в количестве 10-15% от объема глины;
5. Делают пробу «колбаской» на жирность глино-цементной смеси, как при приготовлении печного кладочного печного раствора своими руками;
6. Добавляют в сухую смесь до нужной жирности горный песок фракции 0,5-1,5 мм. Овражный и окатанный кварцевый речной песок не годятся. Только теперь смесь готова в работу.

Готовить кладочный раствор для печи, из покупной или самодельной смеси, нужно небольшими порциями, чтобы выработать за 2-3 часа, т.к. глино-цементно-песчаный раствор и в ведре сохнет и расслаивается. Новичкам лучше за раз делать по ведру раствора, его хватит на 100-120 кирпичей. Раствор на кирпич лучше наносить ладонью слоем ок. 3 мм. Выдавившиеся излишки тут же снимаются пальцем, а швы снаружи разделываются деревянной палочкой на глубину 4-5 мм под влагоизоляцию, см. ниже.

Примечание: толщина шва между шамотным и красным печным кирпичом 6 мм, т.к. модули их коэффициентов термического расширения (ТКР) различны.

Защита швов

Ни облицовка плиткой, камнем или лицевым кирпичом, ни штукатурка влагостойкой штукатуркой не защитят полностью кладочные швы уличной печи от размокания. Радикальный способ защиты от влаги наружных швов появился только в наше время: затирка швов клеем для керамогранитной плитки. Швы затирают после полного высыхания кладки (20 суток при 15 градусах и 7 при 25). На период сушки над печью устраивают временный навес во избежание неравномерного прогрева прямыми солнечными лучами.

Что касается внутренних швов, то для их защиты все проемы/отверстия в строении печи на время зимнего простоя затыкают мешками, набитыми сухой травой, ветошью и т.п. Так температура внутри будет хоть на градус, но выше наружной, что исключит выпадение конденсата. Весной перед первым после зимы запуском печь час-два тихо протапливают бумагой, стружкой, сухой травой, пока дым из трубы не посветлеет или не станет почти прозрачным. Теперь печь можно запускать на полный ход.

Закладные и фурнитура

Металлические закладные детали можно замуровывать только в кладку из печного кирпича; в шамоте закладных быть не должно. Толщина слоя раствора между металлом и печным кирпичом тоже 3 мм, так что шов с закладной будет толщиной 6 мм + толщина закладной детали. Т.к. швы толще 13 мм недопустимы, максимальная толщина закладных в печи 5 мм, а минимальная, по общим строительным нормам – 4 мм. Закладные из проволоки могут быть толщиной 3 мм.

Деформационные зазоры между кирпичной кладкой и деталями фурнитуры (дверцы, заслонки, задвижки, шиберы) нужны шириной 6-12 мм. Чаще всего зазоры делают по 10 мм. Деформационные зазоры заполняются пушёным асбестом; как правило, для этого элемент фурнитуры перед установкой обматывают по контуру асбестовым шнуром. Ставят деталь фурнитуры на место, как только кладка дойдет до уровня ее низа; заталкивать деталь в готовый проем недопустимо! Далее кладку ведут, обводя фурнитуру до замыкания вверху нее.

В руководствах по постройке печей пишут, что крепить фурнитуру в строении печи нужно только проволокой, т.к. чугун не варится или варится очень плохо. Это верно, поэтому в чугунных деталях фурнитуры и предусматриваются проушины и/или желобки под 3-4 мм проволоку. Установка чугунных элементов печной фурнитуры делается в след. порядке:

1. Как только кладка доведена до низа детали, в кирпичах болгаркой выбирают пазы под усы проволоки. Ширина пазов – 6 мм. Заложение усов в кладку – от 1,5 кирпича, лучше – 2,5-3,5 кирпича. Концы проволоки не должны приходиться на вертикальные швы кладки!
2. В нижние проушины обмотанной асбестом фурнитуры продевают проволоку, ставят деталь на место и продолжают кладку;
3. В последнем перед перекрывающим деталь ряду кладки выбирают пазы под верхние усы проволоки, как по п. 1;
4. Вставляют проволоку в верхние проушины детали;
5. Выкладывают перекрывающий ряд и ведут кладку дальше.

Вместе с тем в уличных печах, топящихся нерегулярно и не интенсивно, достаточно долговечной оказывается фурнитура из обычной конструкционной стали, в т.ч. самодельная. Это экономит немало денежных средств, т.к. литая чугунная фурнитура дорога. Стальную печную фурнитуру вполне правомерно крепить сваркой к закладным из стальной полосы или уголка.

Дымоход

Дымоход уличной печи может быть как обычной (от 4 м), так и уменьшенной до 0,6-1 м высоты. Надежный дымоход уличной печи с верхним выходом нужно строить заодно со строением печи, т.к. закрепить отдельную цельную трубу так, чтобы она не расшатала на ветру разделку дымохода в печи, практически невозможно. Легче пристроить отдельный дымоход к печи с боковым выходом: выход печи связывают с дымовой трубой горизонтальным звеном – боровом – из гибкого металлического гофра. Такое решение имеет и то преимущество, что кислый конденсат из дымохода никогда не попадет в печь: он осядет в отстойнике дымохода, откуда его нетрудно сливать через лючок, краник или дренажное отверстие, обычно закрытое винтом.

В заключение: как видим, самая сложная задача при постройке уличной печи – защитить ее в процессе эксплуатации от атмосферных осадков. Лучший способ ее решения, позволяющий к тому же обойтись во многих случаях без фундамента печи и дающий возможность пользоваться ею в любую погоду – построить печь в беседке, на веранде или под навесом.

Большинство отечественных дачных поселков пока не имеют возможности подключиться к централизованным коммуникациям. Из инфраструктуры хорошо, если есть асфальтированные дороги да электролинии. В таких условиях строительство печи из кирпича для дачи на дровах поможет решить важную задачу: обеспечит тепловой энергией для обогрева помещений и для приготовления пищи.

Мы подобрали для вас схемы и порядовки простейших печных конструкций, с кладкой которых может справиться начинающий мастер. С нашей помощью домашние умельцы без проблем освоят азы нелегкой, но крайне интересной деятельности печника. Безупречно построенное сооружение будет радовать и хозяина, и домочадцев.

Кроме подробного описания технологии кладки кирпичных печек мы приводим ценные рекомендации по подбору материалов для строительства агрегатов. В статье скрупулезно прописаны значимые тонкости и мельчайшие нюансы. В помощь самостоятельным печникам прилагаются схемы печных конструкций, порядковый инструктаж, фото и видео-руководства.

Грамотный подбор материала для сооружения, подвергаемого высокотемпературному воздействию, немаловажная часть дела подготовленного печника. Ведь агрегат будет эксплуатироваться в далеко непростых условиях, при этом он не должен давать сбоев в работе, трескаться и разрушаться.

Для того чтобы определиться с назначением и расположением этих самых компонентов, кратко опишем их.

Как самостоятельное сооружение кирпичная печь включает:

• Фундамент . Заглубленное в грунт или устроенное в сухом подполье опорное сооружение, сложенное из бутового камня или кирпича. Для небольших дачных печек фундамент нередко делают монолитным из армированного железобетона.
• Массив. К этой части кирпичной печи относится корпус агрегата вместе с топкой, печными приборами и дымооборотами – кирпичными каналами, выложенными в теле печи для увеличения теплоотдачи. Кроме того, внутри топки выполняется футеровка – облицовка из жароупорного кирпича.
• Дымоход. Кирпичную печь оснащают сложенным из того же материала каналом, т.к. только он может без разрушения транспортировать дымовой газ с температурой до 500-700º. Вместо кирпича можно использовать керамические блоки.

Стальные и асбестоцементные трубы не подходят для обустройства дымоходов кирпичных печей. Они «прогорают» за пару лет, потому требуют регулярной замены.

Галерея изображений

Перечисленные части печи выполняют разные функции, испытывают неоднозначную нагрузку и степень температурного воздействия. Потому для их устройства используют разные марки кирпича и отличающиеся связующие составы.

Для кладки кирпичной печки потребуются следующие материалы:

• Красный полнотелый кирпич. Он нужен для строительства печного массива с дымооборотами, разделками и внешней частью топки. Понадобится обожженный первосортный кирпич, технические качества которого регламентированы ГОСТом 530-2012.
• Огнеупорный тугоплавкий кирпич. Этим кирпичом выполняется футеровка топливника печек и кладка «пода» – основания русских печей. Технические качества огнеупорного материала регламентированы ГОСТом 8691-73.
• Листовая кровельная сталь, асбофанера, изразцы (клинкерная облицовочная плитка, кафель). Эти материалы нужны для внешней облицовки портала печки.
• Теплоизоляционные невозгораемые материалы. Это асбестоцементные плиты, маты из минваты на синтетической основе, асбестовый картон, строительный войлок с пропиткой разведенной в воде глиной. Перечисленные материалы требуются для огнезащитной изоляции и облицовки.

Для выполнения изоляции и облицовки недопустимо применять теплоизоляционные материалы, в составе которых есть битум или битум-содержащие ингредиенты.

Галерея изображений

Кирпич для кладки печки следует тщательно отбирать, скрупулезно проверять каждую единицу на наличие трещин, сколов, раковин, посторонних вкраплений. Все элементы должны быть равномерно окрашены и обожжены.

Бывший в употреблении кирпич, очищенный от раствора после разборки разрушенных зданий, допускается использовать в кладке удаленных от топки частей агрегата. К примеру, он вполне подойдет для устройства нижних рядов печного фундамента.

Не допускается использование в кладке кирпича, загрязненного топочным конденсатом, полученного при разборке старых печек.

Состав связующих материалов, применяемых в кладке отопительного или варочно-отопительного сооружения из кирпича также неоднозначен.

Потребуются следующие растворы:

• Глинопесчаный раствор. Нужен он для строительства основной рабочей части сооружения – печного массива.
• Смесь тугоплавкой глины с песком. Требуется при кладке тугоплавкого кирпича, к примеру, при сооружении варочной секции, отделения для встроенного котла или выемки для духового шкафа.
• Шамотная кладочная смесь. Состав из огнеупорной глины с просеянным горным песком. Используется при кладке тугоплавкого кирпича, т.е. при выполнении облицовки топливника или при устройстве основания топки русской печи.
• Известково-цементный или известково-песчаный раствор. Понадобится в устройстве части дымохода, расположенной в пределах чердака.
• Цементный или известково-цементный раствор. Необходим при строительстве части дымохода, возвышающейся над кровлей.

Состав связующего раствора, употребляемого в сооружении фундаментов под печи, зависит от влажности вмещающих грунтов. Если основание заглубляется в маловлажные породы, потребуется известково-песчаный раствор. Для строительства фундамента во влажных грунтах, нужен цементный раствор.

Глинопесчаную смесь готовят самостоятельно, хотя в продаже сейчас есть масса готовых кладочных составов, включая и смесь каолиновой или красной глины с песком. В самостоятельном приготовлении следует учитывать жирность глины, т.е. наличие или отсутствие в ней осязаемых песчинок.

Галерея изображений

В жирной глине преобладают тонкодисперсные частички, в тощей есть песок, снижающий пластичность горной породы. К тощей глине песок можно не добавлять вообще. Соотношение обычно подбирают опытным путем, смешивая породы и добиваясь оптимальной пластичности раствора.

При использовании жирной глины пропорции ее и песка в смеси могут достигать 1:4, но не более. Меньше вполне себе может быть. Доля песка обычно варьирует, пропорции подбирают на объекте так, чтобы раствор при высыхании не трескался и не изменялся в объеме.

Раствор из глины с песком, предназначенный для самостоятельной кладки печки, готовят заранее. Не более чем за сутки, но не менее чем за три часа. Природные компоненты должны быть подготовлены к замешиванию. Песок необходимо просеять через сито с ячейками до 1,5 мм, глину протереть через сетку с ячейками до 4 мм. В подготавливаемой массе не должно быть органических включений.

При использовании строительных смесей заводского производства в изготовлении точно следуют руководству, приложенному производителем к своему продукту.

Разберем три варианта порядовок строительства кирпичных печей для дач, с сооружением которых вполне реально справиться своими руками. Рассмотрим универсальные и отопительные конструкции предельно простого устройства, которые даже при нерегулярной топке можно быстро и легко прочистить.

О самых популярных разновидностях кирпичных печей можно прочесть в .

Вариант #1 – печка с одноконфорочной панелью

Это предельно простая и компактная конструкция, как бы вытянутая в вертикальном направлении. В примере она оборудованная дверкой с жаростойким стеклом, позволяющим следить за процессом. Если нет возможности приобрести именно такую дверку, вполне подойдет чугунная разновидность.

Печь можно исполнить в двух вариантах: в универсальном – с варочной панелью, предназначенной для приготовления горячих блюд, в отопительном – без камеры для варочной панели

Ширина малогабаритного кирпичного сооружения 510 мм, что позволяет без проблем ее размещать в традиционно небольших дачных домиках. Глубина печки 640 мм, при этом глубина топки не превышает 500 мм. Высота конструкции 2150 мм, высота дымохода определяется по положению трубы относительно конька.

Предусмотрен духовой шкаф, который можно заменить камерой для сушки или баком для подготовки горячей воды. Наличие функциональных отделений не только позволяет готовить на даче вкусные горячие блюда, но и увеличивает теплоотдачу кирпичного сооружения.

Нагретый печкой воздух и дымовые газы во время работы печки устремляются вверх, проходят вдоль задней стенки варочного отсека, после чего перетекают в дымообороты и далее в дымоход. Тепловая энергия в этом сооружении используется по максимуму.

Узкая, вертикально ориентированная конструкция занимает минимум пространства в дачном домике, но отлично справляется с обогревом пространства

Описываемое кирпичное сооружение включает 31 ряд плашмя уложенного кирпича. Для того чтобы конструкция безупречно служила, следует в точности соблюдать приведенные ниже порядовки.

В ходе кладки нужно постоянно проверять горизонтальность возводимой конструкции и сверять величину диагоналей выложенных сторон. Есть строгие требования к толщине швов, которые необходимо неукоснительно учитывать. Максимальная толщина швов при кладке корпуса и дымообротов не может превышать 5 мм, при выполнении футеровки – 3 мм.

Для самостоятельной кладки этой печной конструкции разработаны порядовки и рассчитан расход материала, что является ощутимой помощью самостоятельным строителям

В представленной порядовке не обозначен фундамент под печку, специфика сооружения которого представлена . Его заливают или строят из кирпича по стандартным правилам. Будем считать, что фундамент уже возведен, и приступим к непосредственной кладке печки.

К укладке трех первых рядов не нужны комментарии, там все предельно просто. В 3-ем ряду ставим дверку для поддувала, в 5-ом кладем колосниковую решетку. Перед устройством 6-го ряда ставим дверку топки: временно закрепляем раму с дверцей проволочными растяжками и сразу подпираем ее двумя боковыми кирпичами.

На этом этапе устанавливается дверца поддувала, укладывается колосниковая решетка и монтируется дверца топливника. В 11 ряду ставят чугунную варочную панель

Далее следуем указаниям порядовки вплоть до 11-го ряда. После его укладки укладываем металлический уголок или стальную полосу, отступив от заднего края уже построенной части конструкции ровно на ширину одного кирпича. Это необходимо для установки варочной плиты.

После установки варочной панели продолжаем кладку, строго следуя указаниям порядовок. Начиная с 12-го и следуя до 15-ом ряда, одновременно строим стенки заднего дымового канала и варочного отсека.

На этом этапе строительства кирпичной печки формируется варочная камера и дымоход, расположенный за ее задней стенкой

По завершению кладки 15-го ряда кладем металлические уголки или ставим шиферный лист. Они послужат основанием для предстоящей сплошной кладки.

В 17-ом ряду ставим и закрепляем дверку прочистной камеры. Ее выкладываем вплоть до 22-го ряда. В итоге должна получиться полая секция, соединенная с дымовым каналом.

На третьем этапе строительства печки производится установка и обкладка кирпичом духового шкафа, а также устройство дымоходных задвижек

В 24-ом ряду по внутренним кромкам нашей конструкции раскладываем обрезки асбеста. Далее обматываем корпус духового шкафа асбестовой веревкой, после чего ставим его на печку, опирая на обрезки. Асбестовая веревка выполнит функцию теплоизоляции, а заодно защитит устройство от перегорания.

С 24-го по 27-ой ряд обкладываем духовой шкаф кирпичами, соблюдая регламентируемую правилами толщину швов.

В 28-ом ряду ставим дверку, через которую будем прочищать дымоход. Фиксируем ее как положено двумя кирпичами по бокам и продолжаем строительство.

В 29-ом и в 31-ом рядах устраиваем каналы для дымоходных задвижек. Просто укладываем их и выполняем далее кладку, не связывая приборы с кирпичами раствором. Затем с 32-го ряда сооружаем дымоход.

Вариант #2 – печь для отопления смежных комнат

Эту конструкцию безоговорочно отнесем к отопительным агрегатам. Она не обустроена варочной панелью с конфорками и духовым шкафом. Зато она отлично прогревает несколько смежных комнат, в которых является частью межкомнатной перегородки.

Печка без варочной панели и духового шкафа используется как отопительный агрегат. Ее устанавливают так, чтобы обогревалось не более трех смежных комнат

Конструкция так же, как предыдущий тип, компактна за счет вытянутости в высоту. В ширину она занимает всего 510 мм, в глубину 890 мм.

Высота отопительной печки без дымохода составляет 2380 мм, что равно 35-ти рядам уложенных кирпичей.

Порядовое руководство для кладки отопительного типа дачной кирпичной печки разобьем на три условные части. Будем считать, что фундамент для нее уже возведен в соответствии с общими правилами.

Порядовки для кладки с 1-го по 12-ый ряды представляют схему строительства с установкой поддувальной дверки, колосниковой решетки и обустройство топки

В первой трети приведены схемы порядовки с 1-го по 12-ый ряд. Стартовые ряды строим с особой тщательностью, т.к. на них будем ориентироваться в последующем. В каждом ряду проверяем равенство диагоналей, строительным уровнем контролируем вертикальность рядов.

Для того чтобы стенки были строго горизонтальны, будем периодически проверять их во время кладки отвесом. В случае отклонения нужно сразу исправлять ошибки, пока раствор не успел схватиться и не начал твердеть.

Укладку 1-го ряда выполняем по настеленному в два ряда рубероиду, толю или подобному гидроизоляционному материалу. Для удобства зафиксируем гидроизоляцию связующим раствором и разметим на его поверхности абрис строящейся печки.

Во 2-ом ряду ставим раму с дверкой поддувала и приступаем к сооружению дымоотвода. В 5-ом ряду кладем колосниковую решетку, являющуюся перекрытием поддувала. В 6-м ряду ставим раму с топочной дверкой и закрепляем ее сразу двумя кирпичами по бокам.

С 5-го по 15-ый ряд кладку проводим шамотным огнеупорным кирпичом, благодаря чему можно не проводить футеровку, которая по сути существенно уменьшила бы объем и без того небольшой топки.

После кладки 16-го ряда в образовавшемся углублении в 15-ом ряду его дно укрепляем цементно-песчаным раствором.

Это необходимо для усиления дна камеры, предназначенной для прочистки дымовых каналов. Затем в 16-ом ряду ставим дверку прочистки.

На третьем этапе строительства кирпичного отопительного сооружения выполняется дальнейшая кладка вертикальных дымовых каналов, второй прочистной камеры, а также установка печных задвижек

После обкладываем дверку прочистки и формируем эту камеру, заодно продолжаем строить вертикальные каналы для дымоотвода вплоть до 24-го ряда.

Далее приступаем к третьему этапу кладки. В 25-ом ряду приступаем к строительству второй прочистной камеры. Снова укрепляем дно предыдущего ряда глиняно-цементным составом, ставим очередную дверку и продолжаем строить дымоотвод.

В 28-ом и 32-ом ряду закладываем задвижки, которые используются в качестве регуляторов тяги. Докладываем массив печи вплоть до 35-го ряда, чтобы после него приступить к возведению дымохода.

Вариант #3 – печка со щитком и низким топчаном

Весьма практичная конструкция с низкой кирпичной лежанкой, служащей в русских избах обогреваемым спальным местом. Сооружение сложнее предыдущих вариантов, но практичней, т.к. включает и отопительный агрегат, и частично меблировку, и варочную панель.

У этой печной конструкции также имеется два варианта решения перекрытия. Различия приурочены к рядам 5 и 6, 5а и 6а. Во втором варианте на угол верхнего ряда кладут стальной уголок

Для того чтобы щиток обогревательной части печки был в ширину 1020 мм, с обеих сторон формируют выступы. Если планируется увеличить теплоотдачу, число дымооборотов можно увеличить до 5 штук. Для нормальной работы этой конструкции следует обязательно повернуть дымоотводы над плитой.

У этой печки есть два решения, различия которых определяются в рядах 5 и 6, а также в 5а и 6а. Второе решение предполагает установку стального уголка на угол.

Для этой конструкции кирпичной печи есть разработанные порядовки, посчитан расход материала, необходимый для строительства универсального сооружения. Если не предполагается использование летней задвижки, ее закрывают кирпичом

Габариты лежанки подбирают индивидуально. Она может быть не сплошным кирпичным сооружением с камерами для топки и прочистки, а неким подобием топчана на столбах вместо ножек.

Между столбами нужно оставить отверстия шириной по 120 мм. Однако сооружение с камерами лучше сохраняет тепло.

Эту печь рекомендовано строить на монолитном фундаменте, на который перед сооружением печки кладут листовой асбест. Шамотный огнеупорный кирпич применяется только в обустройстве топки в качестве футеровки. Обычно топливник сооружают на один кирпич ниже, уровня установки его дверцы.

Футеровку проводят кирпичом, установленным на ребро. Порядовки, приведенные для строительства этой печки, не будем подробно описывать, т.к. читатель уже получил представления об условных обозначениях и специфике строительства печек.

Эта печка подходит как для летней, так и для зимней эксплуатации. Летом на ней готовят еду, зимой не только готовят, но и греются, и сушатся, и лечат простудные заболевания

Важно, соблюдать приведенные порядковые схемы, а также четко придерживаться пропорций и составов связующих растворов, используемых в строительстве кирпичных печек.

Выводы и полезное видео по теме

Видео #1. Ролик в помощь самостоятельным печникам, материал представляет наглядную порядовку отопительной печки:

Видео #2. Подробное руководство по строительству отопительно-варочного агрегата по готовым порядовкам, но с внесением некоторых изменений от исполнителя:

Выбирая конструкцию для собственноручного строительства печки для дачи, надо учитывать собственные возможности и навыки. Не исключено, что предложенные нами варианты кто-то сочтет излишне сложными или простыми. В любом случае представленные сведения помогут получить представление о печных сооружениях, чтобы воспользоваться самим или проконтролировать действия нанятых печников.

Если вам приходилось самостоятельно возводить кирпичную печку для дачи, пожалуйста, поделитесь фотографиями собственных конструкций. Возможно вы знаете какие-то тонкости, которые мы не учли в нашей статье? Расскажите о них нашим читателям – оставляйте комментарии в расположенном ниже блоке.

Дача или небольшой загородный коттедж вполне могут отапливаться мини-печкой. Конструкции мини-печей имеют сходство с металлическими буржуйками - по скорости нагрева и компактности, но имеют значительно более высокий КПД. Конструкций и технологий возведения кирпичных мини-печек придумано много. Одна из самых простых схем мини-печки и будет рассмотрена.

Последовательность устройства маленькой кирпичной печи

Для мини-печки можно не подводить специальный фундамент. Деревянные полы, при условии, что доска имеет толщину от 50 мм, вполне могут служить основанием для печки.

• После выбора места для мини-печки, в углу здания, в простенке или в нише, выполняют гидроизоляцию под основание печи. Для этого применимы любые рулонные гидроизоляционные материалы в два слоя и обмазочная изоляция - битумные и битумно-полимерные мастики.
• На слой гидроизоляции насыпают крупный сухой песок толщиной 10 мм и выравнивают под горизонт. В первом ряду основания печки будет 12 кирпичей, уложенных насухо, без раствора. Выверка горизонтальности выполняется с помощью строительного уровня
• На стартовый ряд кирпичей наносят слой глиняного раствора, затем устанавливают поддувальную дверцу, обматывая ее шнуром из асбеста. Крепеж в кладку выполняют проволокой.
• Второй ряд и все последующие кладут на глиняном растворе. Под колосниковую решетку укладывают ряд не красным керамическим кирпичом, а шамотным, чтобы обеспечить футеровку мини-топки
• В четвертном ряду кирпичи кладут на ребро. Начиная от уровня начала дымоходного канала в задней стенке печи несколько кирпичей делают «вышибными» - укладывают их без раствора, для последующих чисток дымохода от сажи. Возможно установить вместо вышибных кирпичей еще одну дверцу, но теплопотери от металлической дверцы будут больше, чем от нескольких кирпичей без раствора. Кладку задней стенки с вышибными кирпичами делают с небольшим смещением наружу. Под внутреннюю перегородку дымоходного канала укладывают подкладки из асбокартона или шамота
• Топочную дверцу перед установкой обматывают асбестовым шнуром и выполняют крепеж на проволоке. открывание дверцы должно иметь направление вверх. Фиксируют дверцу в кирпичной кладке проволочными анкерами

• В пятом ряду кирпичи укладывают плашмя, в шестом - ребром, в седьмом плашмя, перевязка должна выполняться, и последний кирпич ряда всегда выкладывают, соблюдая перевязку с первым. Но кладку задней стенки рассматриваемой мини-печки делают только кирпичом на ребро.
• В восьмом ряду укладывается кирпич, закрывающий дверцу топки. В этом участке, над топкой, требуется кирпич со скошенной гранью, поскольку пламя должно быть направлено к варочной чугунной плите печки, к центру конфорки
• Устанавливать варочную плиту из чугуна на глиняный раствор и непосредственно на кирпич недопустимо, из-за значительной разницы линейного теплового расширения чугуна и керамики. Нагрев до высоких температур даст в зоне контакта деформации с последующим образованием трещин и разрушением. Периметр мини-печки под плиты должен иметь прокладку из асбестового шнура, а плиту монтируют на шнур
• После укладки девятого ряда в десятом формируется дымоходный канал. Малогабаритная печь может иметь различную конструкцию дымохода - прямой, прямоточный или противоточный, колпаковый, горизонтальный или вертикальный, а также комбинированный. При укладке кирпича задней стенки со смещением наружу, как в рассматриваемом примере, нужна будет труба дымохода, имеющая заднее расширение
• Одиннадцатый ряд - участок, где выполняется стык: соединяется кирпичный и металлический участки дымохода. В уровне стыка монтируют вьюшку-задвижку с предварительной обмоткой из асбестового шнура и последующей глиняной заделкой

Завершающий этап - первая прочистка дымохода. Вынимают вышибные кирпичи и удаляют строительный мусор из дымохода, затем устанавливают кирпичи на прежнее место

Для завершения работ необходима отделка:

• Песчаная подсыпка под стартовым рядом кирпича не должна высыпаться, для этого шов между полом и кирпичами заделывают глиняным раствором и закрывают плинтусом, для укрепления шва и придания сооружению общей эстетики
• Отделка самая простая и экономичная - побелка печки известью за два раза. Особо тщательно нужно пройти участок стыка между варочной плитой и нижним кирпичным рядом. С металла печной фурнитуры и плиты известку смыть очень трудно, поэтому разумным будет прикрыть их полиэтиленом или другим материалом от брызг и потеков побелки

В схемах-порядовках маленьких печей технических сложностей немного, и точно выполняя порядок печи кирпичом указанного формата, реально получить печной агрегат, который будет корректно работать, иметь экономичный расход топлива и не дымить в помещение. Еще несколько нюансов, обычных для выполнения кладки кирпичных печей любой конструкции:

1. Просушка печки до разгонной топки должна быть полной - глиняный раствор должен полностью высохнуть. В этом случае при обжиге он станет «каменным». Непросохший глиняный раствор, отдавая воду слишком быстро при нагреве, пойдет трещинами.
2. Разгонную топку производят на быстро сгорающем топливе - щепках, бумаге. Топочный отдел следует прогревать постепенно, с начальной небольшой температурой. Кирпич и раствор в швах должны прогреться медленно, с полным высыханием, это адаптирует материалы и всю конструкцию для последующих экстремальных эксплуатационных режимов - длительного контакта с открытым пламенем и термоударам. Если сразу протопить построенную печку углем или большими поленьями, то можно получить растрескивание растворной смеси в швах, не обязательно заметных визуально. Но топочные газы и воздух притока изменят движение в токе и дымоходном канале, а это прямое снижение эффективности, некорректная работа агрегата и дым в помещении.
3. Первые стартовые ряды печки выкладывают на цементно-песчаных растворах на портландцементе ПЦ400 или быстротвердеющем ПЦ500, при условии навыка быстрой кладки. Классические пропорции Ц:П = 1:4 и 1:5.
4. Глиняные растворы для печей готовят опытным путем, подбирая количество песка в зависимости от жирности применяемой глины. Обычная пропорция ½ - 1/3. Для маленькой печи не требуется большого количества глины, поэтому проще купить готовую сухую глину с указанной на упаковке жирностью. Иногда в глиняный раствор делают добавки шамотного порошка и соли (для предотвращения быстрого обезвоживания раствора в швах - стакан поваренной соли на ведро воды для раствора).

Самым сложным в конструкции маленькой печки является дымоходная труба и переходный участок к дымоходу. Дымоходы выкладываются кирпичами на ребро. Уменьшение толщины кладки возможно, поскольку в дымоходе температуры несравнимы с нагревом топочной камеры. Кроме того, уменьшаются общие габариты печки.

Мини-печки применяют в гаражах, для обогрева небольших служебных построек, а также дачных домов. Несмотря на малый габарит и простоту, мини-печь выполняет все функции отопительного агрегата - обогревает помещение, можно готовить пищу и сушить вещи. Для установки варочной плиты с двумя конфорками потребуется конструкция большей ширины и с внутренним разделением над единой топкой - для дымоходной трубы и варочной плиты. Но изменения в конструкциях непринципиальны, для устройства печи с другим размещением варочной плиты так же следует иметь хорошую схему-порядовку и досконально точно выполнять этапы кладки.

Необходимость в тепле и уюте в частном доме возникает уже в середине осени, и хорошо, если к дому проведено центральное отопление. Тем же, кому приходиться отапливать свой дом автономно, придется основательно подготовиться к осенне-зимнему сезону. Решить проблему сегодня могут современные котлы или электрокамины, но они не создадут той особой неповторимой атмосферы живого огня в печи, сопровождаемого потрескиванием дров. Поэтому вполне правильно, если для вас встанет такой вопрос: «Как сложить печь из кирпича своими руками?». В этой статье мы рассмотрим процесс создания печи из кирпича поэтапно, с учетом схем и всех необходимых во время процесса укладки материалов и инструментов. Вам останется только правильно повторить все описанные процессы, и вы станете владельцем добротной домашней печи, которая будет согревать вас холодными зимними вечерами.

Очень просто сделать печь из кирпича, если у вас есть четкое понятие о том, какая именно по типу печь идеально впишется в условия ваше строения. Для этого нужно ознакомиться с краткими характеристиками частных домов, и уже отталкиваясь от полученной информации, сделать правильный выбор. Итак, типы печей относительно вида строений.

1. Печь в деревянном доме. Печь такого типа нуждается в очень надежном основании. Лучше предусматривать наличие печи еще на этапе возведения дома, тогда вы сможете значительно снизить расходы на создания фундамента для печного оборудования. Если печь не была заложена в проект строительства дома, то придется потратиться на частичный демонтаж полов и последующие отделочные работы. Другого выхода нет. Лучшим вариантом для деревянного дома будет компактная печь из кирпича отопительно-варочного типа средней теплоемкости, а также каминопечь или вариант с хлебопечкой.

2. Печь классическая русская для коттеджа. Этот вариант теряет популярность ввиду массивности и сложности кладки. Такая крупногабаритная печь с функциями приготовления пищи, подогрева воды, отопления и спальным местом, то есть лежаком, весьма удобна, но не впишется в дом малой площади, а также требует обязательного создания индивидуального монолитного армированного основания.

3. Печь в загородном в доме. Идеальным вариантом для загородного дома станет печь с варочной панелью и нагревательным баком для воды.

4. Печь в коттедже или на даче. Коттедж и дача подразумевают посещение только в определённый сезон или по выходным, а это значит, что в таком строении достаточным будет установить небольшую печь из кирпича с варочной поверхностью. В этом случае, стоит присмотреться к печной конструкции, сложенной по летнему варианту, когда согретый воздух будет направлен напрямую в дымоход, а не в теплообменные каналы.

5. Печь для дома с баней. Если к вашему дому пристроена баня, вполне допустим вариант строительства кирпичной печи-каменки со встроенным котлом для отопления жилых помещений.

6. Печь-барбекю. Такие агрегаты обычно устанавливаются на мансардах, в беседках или летних кухнях. Могут иметь скромные размеры или быть весьма внушительными, но в равной степени используются только для приготовления пищи, поэтому комплектуются, к примеру, варочными панелями, духовками, мангалами, решетками-барбекю, чугунными казанами и т.д.

   Барбекю варочная с духовым шкафом

Это все, что необходимо принимать к сведению, для того чтобы правильно определиться с типом подходящего печного оборудования. Можно двигаться дальше.

Совет печника. Определяясь с выбором размера печной конструкции, в первую очередь уделите внимание таким пунктам, как комфортность использования и пожаробезопасность!

2 этап. Строительный материал: выбор

При выборе кирпича, нужно рассматривать, насколько он будет устойчивым к влиянию высоких температур, при этом основной акцент нужно ставить на целостность материала после повторения процедуры нагревания и охлаждения. Характеристики кирпича как строительного материала будут определять сроки эксплуатации печи. Это важно!

Выбираем кирпич

Любой кирпич имеет маркировку. Одна из них обозначает плотность. Для печей оптимально приобретать кирпич с маркировкой от 75 до 250, при этом стоит помнить, что чем более плотное изделие, тем более медленно придется растапливать печь, и тем медленнее она будет нагреваться. С другой стороны, хорошо прогретая печь из плотного кирпича будет медленно остывать, отдавая свое мягкое тепло в атмосферу.

Если вы планируете строить печь в бане, лучше выбирать наименее плотный кирпич (но выше М100), чтобы на растопку не уходило много времени. А для приборов, предназначенных для отопления жилых помещений и приготовления блюд, стоит приобретать кирпич более плотный.

Стоит знать, что показатель плотности не является знаком качества кирпича. Однако лучше уточнить состав, чтобы не приобрести товар с опасными для здоровья химическими примесями.

Следующая маркировка – морозостойкость изделия. Особенно важен этот показатель (и должен быть наивысшим) для той части дымохода, которая находится над крышей. Сама морозостойкость – это свойство изделия поглощать влагу, которая при кристаллизации деформирует материал. Лучшие показатели морозостойкости у кирпичей облицовочных пустотелых, внутреннюю же часть дымохода можно выложить из полнотелого красного кирпича. Качественные изделия с высоким уровнем морозостойкости выпускают в Новгородской области, город Боровичи.

Желательно приобретать красные кирпичи, изготовленные методом пластической формовки. В этих изделиях мало пор, они хорошо выдерживают температурные перепады, кладка не трескается даже после длительного простоя печи. Изделия силикатные, прессованные, отлитые по методу шликерного литья, сырцы необожженные не подходят для строительства печей.

Кирпич шамотный, изготовленный по ГОСТ выдерживает до 1350 градусов. Из такого кирпича можно строить всю печь или использовать его только для футеровки внутренних рабочих поверхностей печи. Для кладки топки можно использовать соломенно-желтые с темными вкраплениями изделия марки Ш8, для топочного свода подойдут шамотные кирпичи Ш22 – Ш45. Впрочем, эта рекомендация не относится к банным печам, ведь шамотный кирпич эксплуатируется только при влажности менее 60%. В бане же лучше применять клинкерный кирпич или керамический огнеупорный.

Как проверить качество кирпичей:

• если уронить изделие на пол, оно расколется на крупные куски. Если кирпич рассыпался в крошку, откажитесь от партии;
• если кирпич потрогать, он не пылит;
• если качественное изделие ударить молотком, будет чистый звонкий продолжительный звук;
• грани хорошего кирпича ровные, цвет насыщенный и ровный.

ГОСТ 530- 2012. КИРПИЧ И КАМЕНЬ КЕРАМИЧЕСКИЕ. Файл для скачивания

ГОСТ 8691-73. ИЗДЕЛИЯ ОГНЕУПОРНЫЕ ОБЩЕГО НАЗНАЧЕНИЯ. ФОРМА И РАЗМЕРЫ. Файл для скачивания

Выбираем строительный раствор

Выбор строительного раствора – важный момент. Если раствор будет неправильным, то печь будет дымить, и на поверхности конструкции очень скоро могут появиться трещины.

Чаще всего кладочный раствор готовят из речного мелкозернистого просеянного песка (песчинки максимум по 1,5 мм) и глины, которую обязательно замачивают перед замешиванием на несколько часов. Вымоченную глину перетирают через сито, чтобы избавиться от комков, ведь кладочный шов не должен превышать пяти миллиметров по толщине.

Глиняный раствор – приготовление

Пропорции для глиняного раствора зависят от качества глины – чем она жирнее, тем больше песка, но при этом важно не сделать слишком тощий раствор, который высохнет и растрескается. Рекомендуется сделать несколько тестовых замешиваний растворов, чтобы определить нужные пропорции песка и глины, при этом важно тщательно размешивать песок, добавляя его в несколько приемов.

Пробу на жирность делают, взяв половину кулака материала, смочив его и хорошенько размяв, скатав шарик, а затем положив и сдавливая его между двумя гладкими дощечками. Если шарик удалось сдавить на треть его диаметра и при этом не появилось трещин, то раствор годится для кладки печи. Дополнительная проверка качества – высушивание шарика диаметром 5 см на воздухе в течение 20 суток. Высушенный шар хорошего качества не будет сминаться при надавливании на него.

Сколько лить воды ? Снова делаем пробные замесы и проверяем степень текучести раствора. Проводим кельмой по замешанному раствору и смотрим на след:

• если он рваный, то воды недостаточно;
• если почти моментально заплыл, – переизбыток влаги;
• если след четкий, а края ровные, значит раствор пригоден для кладки печи.

На рисунках 5 и 6 продемонстрирована кельма, которую окунули в раствор. В первом случае он слишком жирный, на кельме остались струйчатые разводы, требуется добавить немного песка, а во втором случае (рис. 6) раствор хороший, слегка просвечивает металл, а разводы узорчатые.

Обратите внимание! Для замешивания кладочной смеси желательно использовать мягкую воду. Слишком жесткая, то есть 8 градусов и выше, уменьшит степень прочности раствора.

Последний тест на пригодность проводят, намазывая слой 3 мм на постель кирпича. Второй кирпич приклеивают к первому, пристукивают киянкой и ждут до 5-10 минут. За указанное время оба кирпича должны слипнуться. Если кирпичи не разливаются даже при потряхивании, печь гарантированно простоит сотню лет.

Обратите внимание! Для кладки топки в раствор добавляется либо шамотный песок, либо смесь равных долей шамотного и кварцевого песков.

Глиняный раствор для кладки фундамента и распушки дымовой трубы не используют. Для этих элементов применяется классический цементный или с добавлением известкового теста раствор (цемент М500 или М600 – 1 часть, тесто известковое – от 9 до 16 частей).

Важно! Если вы считаете, что не справитесь с подготовкой, тестированием и замешиванием глиняного раствора, приобретайте готовые печные смеси, например, Терракот (20 кг 306 руб.). Для красного кирпича подойдет смесь с красной глиной, а огнеупорные смеси серого цвета идеальны как для красного, так и для шамотного кирпича. Не приобретайте готовые смеси с содержанием цемента.

Видео – Приготовление глиняного раствора для кладки печи

3 этап. Выбор и расчет количества кирпича для кладки

На втором этапе нужно провести оптимальный расчет размеров печи из кирпича. Установив окончательный размер печной конструкции, вы сможете установить требуемое количество кирпича. Кирпич красный полнотелый одинарный имеет фиксированный размер 250 (длина) х 120 (ширина) х 65 (толщина) мм с отклонением +/- 2 мм.

Огнеупорные шамотные кирпичи, из которых выкладывают топку почти у всех печей, изготавливаются и маркируются по ГОСТ 8691-73. Информация о размерах приведена в таблице.

Для одного квадратного метра кладки в полкирпича понадобится:

• без учета растворного шва – 61 кирпич;
• с учетом растворных швов – 57 штук и 0,011 кубометров кладочного раствора.

Соответственно, для двух метров квадратных кирпичной кладки понадобится 122 или 113 кирпичей полнотелых красных, а предполагаемое количество израсходованного раствора составит 0,022 м3.

Обратите внимание, что при кладке в один кирпич, то есть если толщина стенки печи составит не 120, а уже 250 мм, то на каждый квадратный метр будет использовано 128 или 115 кирпичей соответственно без учета и с учетом растворных швов, а количество кладочной смеси увеличится до 0,027 м3.

Как производится упрощенный расчет приблизительного количества кирпичей для всей печи:

• высчитывается количество кирпичей в первом ряду;
• полученное значение умножается на количество рядов печи;
• найденное число умножается на 0,8 (для отопительных приборов) ил 0,65 (для приборов с отопительным щитком).

Например, рассчитаем количество кирпича на печь размерами 90х90 см. На 900 мм приходится 3,5 кирпича. То есть в первом ряду будет 24,5 шт. Умножаем на количество рядов 24,5х30, получаем 735 шт. Принимаем коэффициент 0,65х735 шт. = 477,75 шт., округляем до 480 и добавляем 10% для отбраковки.

Количество кирпича на трубу считается отдельно. Ее высота и конструкция принимаются в соответствии с СП 60.13330.2012 («Отопление, вентиляция и кондиционирование») и СНиП 2.09.03-85 («Дымовые трубы»), о чем будет подробно изложено далее. Для прямой четырехметровой трубы потребуется:

Считаем: 4х56=224 шт. На выдру, разделку и распушку прибавляем еще по 56 кирпичей и умножаем результат на 10%. Остается только просуммировать количество кирпича для печи с аналогичным количеством для дымохода.

Более точно подсчитать количество материала можно, составив или взяв в работу уже имеющуюся схему-порядовку, на которой показаны продольные и поперечные разрезы печи, приведены рекомендации по кладке дымохода и размеры всех элементов, в том числе дверок.

Этой информацией можно пользоваться на практике, формируя индивидуальный план расходов кирпичного материала.

Стоит заметить: если вы желаете в конечном итоге получить совершенную печь из кирпича, идеально вписывающуюся в ваш дом, будьте максимально внимательны, начиная с выбора печного оборудования и заканчивая его вводом в эксплуатацию. Такой подход позволит вам в будущем долго наслаждаться личным творением.

4 этап. Выбор местоположения печи

Итак, после того как вы определились с типом печи, определили площадь печной конструкции, а также выбрали строительный материал и раствор, переходите к выбору места для монтажа печи.

Обычно печь устанавливают в одном из углов помещения или у стены, – это позволяет сэкономить драгоценные метры жилой площади.

Отопительная печь может располагаться в центре дома, одновременно разными своими гранями находясь сразу в нескольких соседних помещениях, например, в кухню будет выходить топка, а три других стенки будут обогревать комнаты.

Банную печь-каменку лучше строить около двери в парилку. Это обеспечит надлежащий температурно-влажностный режим и позволит воздушным массам эффективно циркулировать (при условии правильно расположенного вытяжного и приточного вентиляционного отверстия).

Впрочем, нужно помнить и о расстояниях между поверхностями печи, дымовой трубы и стенами, потолком. Согласно СНиП 2.04.05-91, стоит придерживаться следующих расстояний:

Отопительные печи, дымовые и вентиляционные каналы жилых и общественных зданий. Правила производства и приемки работ

Каменные и печные работы. Файлы для скачивания pdf

Этап 5. Фундамент

Печь, созданная из кирпича, имеет большую удельную массу, поэтому без надежного фундамента конструкцию установить не получится.

Фундамент для печи может быть монолитным железобетонным, свайным, столбчатым, выложенным из блоков, свайно-винтовым.

Независимо от вида, фундамент печи не должен быть связан с основанием дома. Вид фундамента выбирают, как и для дома, отталкиваясь от типа грунта.

1. Гравийно-песчаная почва позволяет обустраивать мелкозаглубленное основание.
2. Если грунт глинистый или осадочный, лучше заливать фундамент на щебневой подушке, при этом углубив его до уровня промерзания.
3. В зонах вечной мерзлоты обустраивают свайно-винтовое основание, особое внимание уделяя теплоизоляции свай.
4. На сухих скальных грунтах фундамент может иметь минимальную толщину или отсутствовать вовсе.
5. Насыпной грунт не подходит для установки кирпичной печи.

Рассмотрим способ обустройства сплошных оснований для кирпичной печи.

Шаг 1. В зависимости от типа почвы и уровня ее промерзания выкапываем котлован. Ширину и форму принимаем, исходя из габаритов печи и прибавляя к ее длине и ширине по 10-15 см соответственно. Сразу же обратите внимание на месторасположение потолочных балок перекрытия – между ними должна будет пройти труба дымохода, причем с учетом отступок, регламентированных СНиП. Также рекомендуется сделать водоотведение (дренаж) от фундамента печи, чтобы уменьшить влажность и пучение грунта.

Шаг 2. Дно котлована трамбуем и максимально возможно выравниваем по горизонтали. Насыпаем десятисантиметровый слой мелкого битого кирпича, бутового камня или щебня. Повторяем процедуру трамбовки.

Шаг 3. Готовим жидкий цементный раствор (соотношение цемента и песка 1 к 3) и заливаем им насыпь.

• сочетать дестисантиметровые слои щебневой засыпки с цементной заливкой. Такой вариант приемлем для оснований небольшой глубины, а именно до 50 см;

• установить арматурный каркас и залить его бетоном. Каркас вяжется проволокой из арматуры диаметром 10 мм. Размер ячеек 10х10 см. В котлован устанавливается опалубка, каркас должен отстоять от ее стенок и дна на 5 см, для чего используются пластиковые фиксаторы или куски кирпича. Внутрь заливается бетон, смесь в процессе заливки уплотняется глубинным вибратором или металлическим прутком. Верхняя точка заливки должна быть ниже уровня чистового пола на 15 см;

• залить бетонную армированную плиту, поверх которой выложить из силикатного или красного кирпича стенки фундамента, а внутреннюю часть залить бетоном с забутовкой (сыпучего заполнителя должно быть меньше или равно объему бетона).

Первый и третий варианты оснований завершаются слоем цементного раствора. Залитый слой проверяется уровнем и при необходимости выравнивается правилом или иным подходящим инструментом.

Дальнейшие работы производятся после полного высыхания растворов, использованных в процессе заливки фундамента.

Шаг 5. Укладываем гидроизоляцию тремя слоями, фиксацию производим мастикой (для толя используем дегтевую, для рубероида – битумную).

Шаг 6 . Выкладываем сплошной ряд кирпичей. Целые кирпичи кладем по краям, половинки – внутрь. Кирпичное основание должно быть на 5-7 см уже имеющегося фундамента, но на 5-7 см шире самой печи.

Не применяем цемент для связки кирпичей между собой. Поверх кладки, которую также проверяем на горизонтальность, кладем еще один слой гидроизоляции, далее выкладываем второй слой кирпича, соблюдая перевязку между двумя рядами. Кирпичное основание в идеале должно быть точно вровень с чистовым полом или возвышаться над ним на 3-4 см.

Важное замечание! Не используйте для строительства кирпич, пролежавший на улице всю зиму и неоднократно подвергшийся намоканию и промерзанию. Такие изделия способны быстро разрушаться, что многократно снизит срок службы печи.

Пространство между фундаментом печи и дома засыпаем речным песком.

Этап 6. Строительство печи-каменки своими руками. Пошаговая инструкция

Этот проект можно реализовать как в отдельной бане, так и в парной, пристроенной к жилому дому. У печи отсутствует бак для нагрева воды и теплообменник, но есть варочная панель, на которой легко нагреть воду для 4-6 человек. При этом печь остывает очень медленно, поэтому теплая вода будет даже на следующее после процедур утро, а в помещении даже зимой более суток температура не опустится ниже +15 градусов. Печь обеспечит прогрев парной размерами 3,3х5 метра и с высотой потолка 2 метра до восьмидесяти градусов примерно за 5-6 часов.

Сама каменка разместится в парной, а загрузка топлива будет производиться из комнаты отдыха. Банные камни, которых вмещается примерно 40 кг (талькохлорит), загружаются в особый духовой шкаф, где они равномерно прогреваются, благодаря чему пар в бане получается сухой и достаточно густой, горячий.

Высота печи составит примерно 1,33 метра. Печь квадратная, сторона 0,89 метра. Оперируя этими данными, высчитайте размеры фундамента и заблаговременно его заложите/залейте.

При строительстве печи (дымоход не берется в расчет) будут использованы:

• 269 красных кирпичей;
• 63 огнеупорных кирпича ША-8;

• топочная дверца чугунная размерами 0,21х0,25 м;

  Печная дверца – пример

• дверца для поддувала 0,14х0,25 м;
• две прочистные дверцы 0,14х0,14 м;
• колосниковая решетка 0,38х0,25 м;
• варочная панель из чугуна двухконфорочная 0,51х0,34 м;

• шкаф духовой для укладки камней размерами 0,25х0,25х0,44 м;
• одна задвижка для «летнего» режима размерами 0,13х0,13 м;

• одна задвижка для дымохода, размер 0,13х0,25 м;

• лист предтопочный стальной размером не менее 50х70 см.

• ключевым в кирпичной кладке является строительный шов. Он должен быть равномерный по каждому ряду, тщательно промазанный. Только так вы получите монолитность печной конструкции, и исключите утечку дыма из топливной камеры. Выполняйте процесс предельно тщательно;
• перед тем, как укладывать кирпич, его нужно хорошо увлажнить. Для этого подготовьте емкость с водой и опускайте кирпичи на 5 – 10 минут в воду. Этого времени достаточно для того, чтобы адгезия глины и кирпича, в дальнейшем была на самом высоком уровне. Намокший кирпич после высыхания исключает возникновение трещин в готовой печной конструкции. Кирпичи держим в воде, пока не перестанут выходить пузырьки воздуха. Огнеупорные кирпичи не замачивают, а лишь смачивают водой;
• перед укладкой каждого последующего ряда используйте строительный уровень и отвес – использование этих инструментов в рабочем процессе являться гарантией, что конструкция будет избавлена от геометрических искривлений и перекосов.

Первый ряд выкладываем из красного кирпича. Всего понадобится 24 целых и один распиленный надвое кирпич. Ряд укладывайте очень ровно, метровым уровнем проверяйте горизонтальность по сторонам и осям кладки. Рулеткой проверяйте прямоугольность и соосность. Подгоняем кирпичи резиновым молотком. Швы делаем не более пяти миллиметров.

Второй ряд не отличается от первого ни количеством кирпича, ни его качеством. Стоит только внимательно соблюдать перевязку между двумя рядами. Кладку лучше начинать с углов, постепенно заполняя середину.

Для третьего ряда возьмите двадцать красных кирпичей и дверцу зольной камеры. Шестнадцать кирпичей укладываем целыми, еще четыре распиливаем болгаркой или ножовкой по металлу с полотном из карбида вольфрама (смотрите чертеж для точности распила элементов).

Кирпич перед резкой смачиваем и надежно фиксируем. Соблюдаем технику безопасности!!!

Резка кирпича болгаркой – фото

Видео – Как резать кирпич

Видео – Распил болгаркой печного кирпича

Не спешим наносить раствор, сначала весь ряд выкладываем насухо! Кирпичи запрещается укладывать стесанной (обрезанной) стороной внутрь топки или дымохода. Также категорически запрещено смазывать глиной внутренние поверхности каналов и топки.

Если кирпич положен неудачно, снимаем его, очищаем от раствора, заново вымачиваем, кельмой наносим новый раствор, после чего повторно производим подгонку.

В этом же ряду закрепляем дверцу, для этого рамку дверцы обматываем по периметру асбестовым шнуром, замазываем его раствором, вставляем и скручиваем стальную вязальную проволоку (диаметр 3-4 мм, длина 1-1,2 м, количество прутков для скрутки от 3 до 4) в отверстия в углах рамки, а полученные проволочные скрутки пропускаем между рядами кирпича.

Крепление дверцы проволокой – верхние концы проволоки уложены между кирпичами

Установка печной дверцы – фото

Видео – Как прикрепить проволоку к дверце

Видео – Как крепить печную дверку поддувала

Глиняный раствор и тяжесть кирпичей надежно удержат рамку дверцы.

Другой способ установки дверцы – с использованием металлических полос или пластин, расширенных на концах. Элементы крепятся к рамке дверки посредством клепания, после чего фиксируются в кладочных швах. Если пластины слишком толстые, лучше вытесать на кирпичах пазы.

Точность установки дверцы проверяют отвесом и уровнем.

Совет. Чтобы прочистная дверца встала более аккуратно и точно, снимите прямоугольную фаску с кирпичей, которые будут расположены по периметру рамки дверки. То есть отверстие для установки дверцы должно быть на 5 мм длиннее и шире рамки.

Не беспокойтесь, если за день вам удастся выложить только три ряда. Замачивание, подрезка, подгонка и кладка требуют времени, терпения и аккуратности.

В четвертом ряду продолжаем формировать зольную камеру, дополнительно выкладывая нижний горизонтальный канал. Для всего ряда потребуется 16 кирпичей. Для канала сразу ставим дверцу 0,14х0,14 м. Дверцу можно крепить без асбеста, просто на раствор, так как в этом месте температура будет невысокой, а тепловое расширение металла минимальным.

Для пятого ряда берем 16 с половиной красных кирпича. Четыре из них стесываем наискось, чтобы сделать перекрытие дверцы методом «в замок». Кирпичи укладываем стесанной стороной вверх. Еще два кирпича стесываем наискось, образуя перекрытие.

Ряд 6

В шестом ряду будет использован шамотный кирпич в количестве шести с половиной штук и красный кирпич – 12 шт. На схеме он показан желтым цветом. Из шамота выкладываем основание топливной камеры. Делаем прорези для укладки колосниковой решетки. Отверстие для решетки должно быть на 5-7 мм больше нее, чтобы расширяющийся металл не разрушил кладку. Пространство между решеткой и кирпичами (фасками) засыпаем песком.

Опытные печники советуют колосниковую решетку укладывать с небольшим, до трех сантиметров, уклоном в сторону печной дверцы.

Одним кирпичом перекрываем дверцу прочистную.

В этом ряду из 9 красных и 5 шамотных кирпичей формируем топливную камеру. Кирпич, который ставится в задней части топливника, стесываем наискось под углом 45 градусов.

Устанавливаем дверцу, используя асбестовый шнур. Размер дверцы 21х25 см.

Также размещаем сварной духовой шкаф из стали толщиной 8 мм. Шкаф своей задней частью будет находиться в топливной камере. У шкафа дверца немного меньше его высоты, то есть, приподнята, за счет чего банные камни не выпадут на пол.

Кладку выполняем по схемам-порядовкам. Для работы берем по семь кирпичей красных и шамотных.

Для девятого ряда понадобится 6,5 красных и 7 шамотных кирпичей. Выстраиваем стенки топливника.

В этом ряду уже рассмотренным выше методом «в замок» перекрываем топочную дверцу. На весь ряд уйдет 7 красных, 8 шамотных кирпичей и еще 1 стесанный клином шамотный.

Берем 10 с половиной шамотных и 6 с половиной красных кирпичей. Перекрываем дверцу и заднюю часть духового шкафа. Укладываем кирпичи, соединяя топливник с ближайшим вертикально расположенным каналом. Над шкафом образуется еще один канал – устанавливаем туда дверцу.

Берем 12 красных и 9 шамотных кирпичей. Производим стесывание, как показано на схеме, также делаем выемку для варочной панели с учетом необходимых пятимиллиметровых зазоров. Укладываем варочную панель 51х34 см, раствор не используем.

Устанавливаем задвижку в ближний вертикальный канал. Для установки металлического элемента делаем прорези в кирпиче, как показано на схемах. Дальний вертикальный канал, начиная с этого ряда, раздваивается.

Задвижка в печи – фото

Для работы берем 9 шамотных и 6 с половиной красных кирпича.

Начинаем формировать декоративную нишу, для чего используем 15,5 красных кирпича. Шамот более не применяем.

Объединяем ближний канал и центральный. Используем 13,5 кирпичей.

Продолжаем кладку по порядовке. Берем 14 с половиной кирпичей.

Перекрываем дальний канал и центральный. Два кирпича над нишей стесываем наискось, чтобы сделать замковое перекрытие. Так же наискось стесываем кирпич над варочной панелью. Укладываем клиновой кирпич в замок. Расход на ряд – 18 шт.

Перекрываем печь полностью, за исключением ближнего канала. В этом канале делаем вырезы, чтобы установить задвижку 13х25 см. Над плитой еще один кирпич стесываем наискось. Расход – 16 шт.

Из 17 с половиной кирпичей делаем повторное перекрытие, оставив только дымовой канал размером 13х13 см.

Из четырех кирпичей формируем основание трубы дымохода.

С перевязкой кладем второй ряд трубы.

Видео – Описание строительства печи

Внутренние поверхности печи должны быть как можно более гладкими, чтобы на них не накапливалась сажа, поэтому в процессе кладки выступившую глину обязательно счищают или соскребают.

Как сушить печь? Примерно на неделю оставляем агрегат с открытыми задвижкам и дверцами. Не закрывая дверец, кладем в топку совсем немного топлива, чтобы чуть прогреть стенки. На следующий день повторяем операцию, увеличив количество топлива. При этом дверцы не закрываем. Когда на стенках не останется мокрых следов, а на задвижке – конденсата, печь готова к первой настоящей топке.

Видео – Печка в баню своими руками

Видео – Сушка печи

После просушки печь можно протопить и проверить в ней тягу, открыв задвижки, затем поднеся горящую спичку к открытой дверце топливника. Если пламя отклонится внутрь печи, значит, тяга есть.

Тяга зависит от дымовой трубы, которая в свою очередь должна быть в длину не менее пяти метров, если считать от колосниковой решетки. Более точно высоту дымовой трубы над крышей можно определить по картинке. Но помните, что у сырых труб тяга будет несколько слабее.

Кирпичную трубу рекомендуется в два слоя белить мелом или известью, чтобы сразу стали заметны утечки печных газов. Неисправная труба сразу ремонтируется. Над кровлей труба дымохода обязательно штукатурится, а для кладки используется раствор цементный, цементно-известковый или просто известковый, кирпич же выбирается самый качественный, без сколов, трещин, иных дефектов.

Не забывайте чистить печь – весной, если планируете топить баню летом и два раза в год, если пользуетесь постоянно. В случае появления трещин, сразу заделывайте их глиняным раствором, нанося и разравнивая его кельмой.

Видео – Укладка первого ряда кирпича
