Крыша для беседки: самостоятельное сооружение четырехскатной конструкции. Четырехскатная крыша на беседку своими руками Как собрать крышу четырехскатную на беседку

Если строительство дома — это довольно сложный и трудоемкий процесс, требующий от застройщика определенных навыков и наличия специальной техники, то создание беседки с вальмовой крышей под силу даже неопытному домашнему мастеру . Для ее строительства понадобятся подручные инструменты и элементарные навыки работы с деревом.

С точки зрения простоты возведения наиболее приемлемым вариантом будет четырехскатная крыша для беседки прямоугольной или квадратной формы. Даже самая простая беседка в таком случае будет выглядеть оригинально, не говоря уже о вариантах с изогнутыми скатами.

Важно! Если речь идет о конструкции прямоугольной формы, то хорошим вариантом будут вальмовые крыши для беседки. Они представляют собой два ската трапециевидной формы, по торцам которых располагаются два треугольника.

Преимущества и недостатки четырехскатных крыш

Прежде всего следует рассмотреть плюсы и минусы четырехскатной крыши для беседки, что позволит разобраться с целесообразностью ее обустройства. И следует отметить, что преимуществ у таких конструкций немало:

Привлекательный внешний вид. В отличие от двухскатной крыши, такие кровельные конструкции выглядят более интересно, являясь отличным вариантом для прямоугольных и квадратных беседок.

Совет! Для создания оригинальной беседки можно увеличить свесы и установить изогнутые внутрь стропила, что характерно для конструкций в китайском стиле.

Для создания четырехскатной крыши для беседки своими руками подходят любые виды кровельного материала.
Такая крыша не препятствует свободному обзору из беседки.
Практичность и надежность. Ввиду низкой парусности такие конструкции способны выдержать высокие ветровые нагрузки . При правильном расчете угла наклона ската можно также избежать скоплений снежных масс в зимний период.
Крыша данного типа не нуждается в серьезном ремонте.
Сделав четырехскатную крышу беседки своими руками с большими свесами, можно достичь своеобразного эффекта теплоизоляции. В таких конструкциях в течение долгого времени удерживается тепло, что является особенно актуальным для посиделок в прохладные осенние вечера.
Благодаря тому, что скаты находятся со всех сторон, обеспечивается лучшая защита от дождевой воды.

Четырехскатная крыша в китайском стиле — края в этом случае немного подогнуты

Помимо преимуществ, конструкция четырехскатной крыши для беседки имеет и определенные недостатки, основным из которых является необходимость точного расчета и замеров .

Совет! Планируя построить четырехскатную крышу на беседке, следует пользоваться специализированными программами, позволяющими рассчитать параметры конструкции. При отсутствии опыта работы лучше всего обратиться к профессионалам, которые смогут спроектировать такую крышу во избежание перекосов и неточностей.

Выбор стройматериалов

Перед тем как сделать четырехскатную крышу для беседки, необходимо осуществить правильный выбор материалов.

Для выполнения работ придется приобрести:

Брус, имеющий сечение 100 на 100 или же 150 на 150 мм. Он будет использован для изготовления мауэрлата.
Чтобы изготовить стропильные ноги, можно использовать доски с сечением 150 на 50 или 150 на 100 мм.

Для обрешетки потребуется необрезная доска размерами 30 (40) на 100 мм. Поскольку обрешетка будет закрыта кровельным материалом, то для ее создания можно использовать пиломатериалы третьего сорта .
Рейки размером 30 на 30 мм. Их применяют для создания контр-обрешетки.
Карнизная доска и ветровая доска.

Совет! Для защиты дерева от влаги следует использовать специализированные антисептические пропитки. Такая обработка позволит значительно продлить срок службы древесины, а для профилактики возгораний можно обработать поверхность антипиренами.

Из каких элементов состоит четырехскатная крыша

Для изготовления вальмовой крыши для беседки своими руками необходимо рассчитать угол наклона скатов, высоту конька, нагрузку на данную конструкцию, а также подобрать сечение стропил. С учетом полученных результатов составляется чертеж, позволяющий избежать огрехов в работе.

Основными элементами такой кровли являются:

Мауэрлат — представляет собой опору для крыши. Именно на него приходится вес всей конструкции.
Рядовые стропильные ноги — они верхней своей частью опираются на коньковый прогон. Нижней частью они упираются на мауэрлат.

Совет! В кровельной конструкции должно присутствовать не менее 6 рядовых стропильных ног, то есть по 3 с каждой стороны. В идеале они располагаются на расстоянии 50-120 см друг от друга.

Диагональные стропила — крепятся к коньку, расходясь к углам конструкции.
Нарожники — прикрепляются сверху к диагонально расположенным стропилам. Снизу они скрепляются с мауэрлатом. Именно благодаря этим элементам и формируется вальмовый скат.
Стойки (вертикальные опоры) — устанавливаются на затяжки. Они выступают в качестве опоры конькового прогона, равномерно распределяя нагрузку между несущими столбами и фундаментом.
Коньковый прогон — это брус, посредством которого соединяются вертикальные стойки. К данному элементу прикрепляются рядовые стропильные ноги.
Затяжки , представляющие собой горизонтальные перемычки, расположенные между стропильными парами. Они способствуют снижению распирающей нагрузки на стены беседки.
Обрешетка , монтирующаяся под кровельное покрытие.

Сборка конструкции

Как собрать вальмовую крышу на беседку своими руками? Работы выполняются в следующей последовательности:

Верхняя обвязка каркаса беседки должна быть усилена посредством досок. Можно уложить их даже в два слоя, внахлест. Далее к этой обвязке необходимо прикрепить балки-затяжки.
Отступив по 50 см от середины затяжки, необходимо установить две стойки, высота каждой из которых составляет 100 см. Для сохранения стойками строго вертикального положения необходимо укрепить конструкцию посредством временных подкосов. После этого следует соединить верхушки стоек посредством конькового прогона.
Выполняется установка рядовых стропильных ног. Монтируют по два стропила с каждой стороны, устанавливая их по краям конькового прогона. Между ними нужно соблюдать шаг 1 метр.

Устанавливают диагональные стропила. Для этого приколачивают их к коньку таким образом, чтобы они продолжали коньковый прогон.

Устанавливают нарожники. Одной своей стороной они крепятся к диагональным стропилам посредством гвоздей или металлических накладок, а другой — к верхней обвязке беседки. Они устанавливаются с шагом не более 70 см.
По стропилам прокладывают гидроизолирующую пленку, фиксируя ее степлером. На стыках делают нахлест в 15 см. Гидроизоляция вдоль стропильных ног должна быть закреплена рейками контробрешетки.
Далее следует монтаж сплошной обрешетки. Для этого используется пятнадцатимиллиметровая ОСБ, приколачиваемая гвоздями.

Раскраивается кровельный материал, фиксируется посредством оцинкованных саморезов или же гвоздей, имеющих каучуковую шляпку. Стыки должны обрабатываться с помощью герметика. После выполнения данного этапа крыша является полностью готовой к введению в эксплуатацию.

Заключение

Зная устройство четырехскатной крыши для беседки и следуя описанным этапам работ, можно без особого труда построить такую конструкцию своими руками. Учитывая советы и обладая элементарными навыками работы с древесиной, построить четырехскатную крышу для беседки можно быстро, и выполнение подобных работ будет под силу любому домашнему мастеру.

В архитектурном мире хорошо известно: четырехскатная крыша отличается от других видов тем, что придает любому строению или постройке объем, завершенный образ, чувство монументальности. Это то, чего обычно так не хватает беседкам, особенно, если вы не возвышаете их на массивных фундаментах и не строите капитальные стены!

Тогда как обычная односкатная и двускатная крыша выглядят на таких малых архитектурных формах немного скудно, однообразно. А потому, если вы желаете построить действительно то, что будет потом радовать глаз, поверьте: четырехскатная крыша для беседки – идеальный вариант!

Сравните для начала два варианта самых популярных беседок – с двухскатной и четырехскатной крышей:

Шатровая крыша: идеальные геометрические формы

Для начала посмотрите на такой упрощенный вариант шатровой крыши, которая замечательно подходит для небольших беседок с легким кровельным покрытием:

А для самых маленьких беседок и вовсе такую:

Но, если в вашей местности снега бывает немало и вы переживаете, выдержит ли такая крыша все невзгоды, тогда лучше отдать предпочтение классической шатровой стропильной системе.

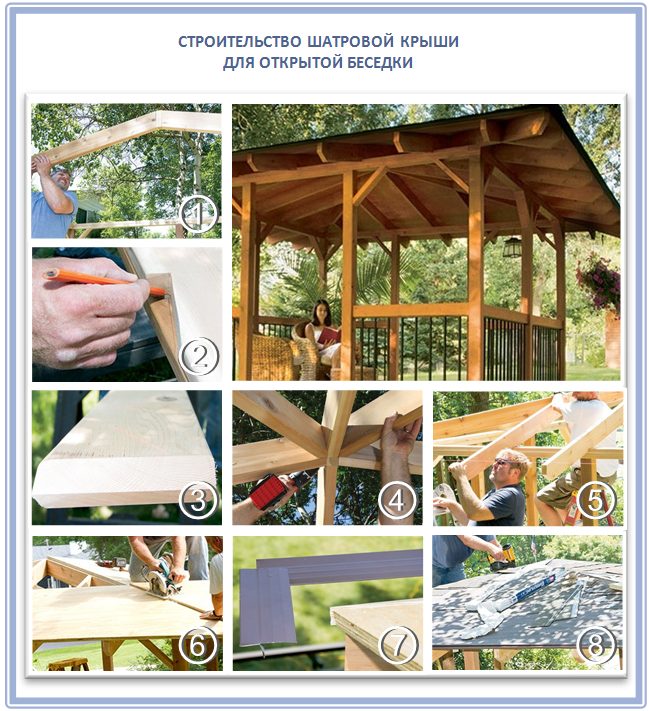

Итак, давайте определимся как построить стандартную шатровую крышу на беседке. Отталкиваемся от того, что каркас дома беседки у вас уже готов:

Шаг 1. Натяните шнур между угловыми стойками и определите центр беседки.
Шаг 2. Установите прямо в этот центр длинную доску, можно даже сшитую по длине, и закрепите ее любым удобным способом. Сильно натягивать не нужно, это ведь только ориентир.
Шаг 3. Далее натяните шнуры от верха центра центральной стойки к углам – так вы визуально определите, где будут находиться ваши диагональные стропила.
Шаг 4. Теперь установите сами стропила, лучше висячие, с приподнятой затяжкой. Для изготовления их возьмите доски 150 на 50 и запаситесь парой шаблонов из брусков 50 на 50 метров и длиной до 2 метров и 25 сантиметров.
Шаг 5. Переходим к установке второй пары диагональных стропил. При этом вы можете убрать временную стойку, если она мешает, или хотя бы сдвинуть. Главное – не сдвинуть при этом центр, на который опираются все стропила.
Шаг 6. Далее установите между диагональными стропилами третью и четвертую пару. Проверяйте все время шаблоном правильность разметки и установки.
Шаг 7. Теперь размечаем и устанавливаем нарожники. С каждой стороны нужно прикрепить доски при помощи коротких брусков.
Шаг 8. Отметьте на диагональных стропилах длину их выноса, например на 40 сантиметров, и натяните разметочный шнур.
Шаг 9. Все стропила вам нужно отрезать по разметке, причем отрезать концы стропил вы можете как по вертикали, так и по горизонтали, и даже под прямым углом – как вам захочется и как того будет требовать эстетика.
Шаг 10. Теперь между парами диагональных стропил произведите закрепление затяжек из досок 150 на 50 миллиметров, и отрежьте все лишнее.
Шаг 11. Далее установите затяжки между другими стропилами, но расположите их уже выше или ниже установленных. А вот между нарожниками затяжки устанавливать не нужно.
Шаг 12. Прибейте к концам стропил ветровую доску и накройте крышу листами ОСБ или фанерой, либо установите любую другую обрешетку под мембранную кровлю.
Шаг 13. Если у вас получились слишком большие пролеты между столбами (например, больше 2 метров), тогда поставьте укосины или соорудите юбку из штакетника, что сегодня достаточно модно.

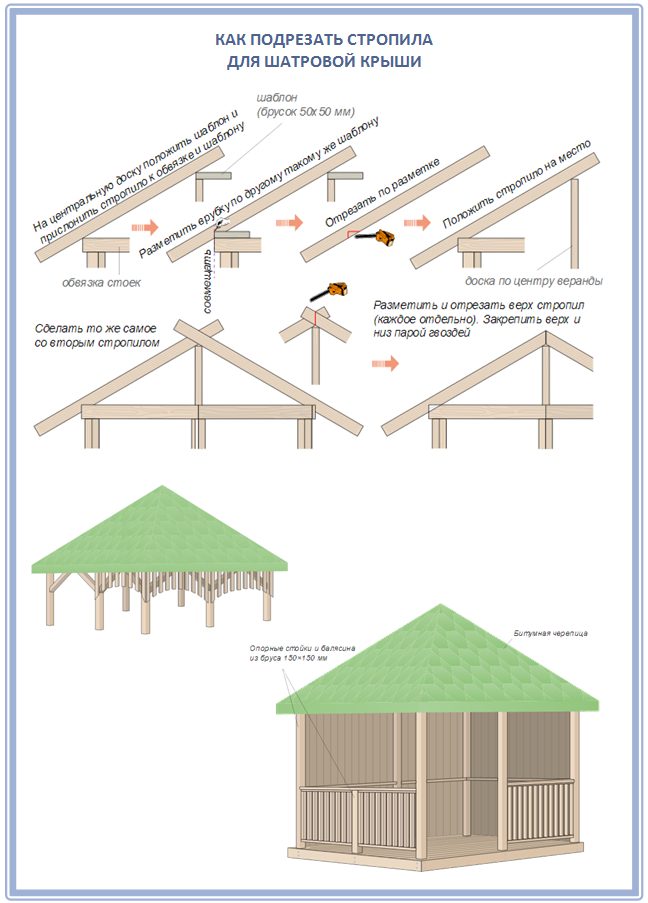

Мы подготовили для вас пошаговую иллюстрацию, как изготовить такие стропильные элементы:

Главное их теперь правильно соединить в коньке крыши, чтобы центр остался прежним и не сдвинулся ни на миллиметр:

Причем саму шатровую крышу вовсе не обязательно делать такой крутой – для малоснежной местности вполне приемлема пологая:

А для прочности и особого декоративного эффекта можете соединить стропила короткими брусками:

Еще один интересный момент: шатровую крышу вы можете строить не только из дерева. Наоборот, металлические стропила прослужат куда дольше и их удобно использовать для тяжелой натуральной черепицы:

К слову, в шатровой крыше конкретно для беседке, к которой не предъявляются столько строгие требования, как к жилому дому, стропила вовсе не обязательно располагать только вертикально:

Оригинально, не правда ли? И самому кровельному покрытию на таких стропилах хорошо держаться, ведь они оказываются поперечными ему. Все гениальное – просто!

Вот замечательный видео-мастер-класс, как правильно строить шатровую крышу для беседки:

Шатровая кровля ко всему еще может быть шпилеобразной, когда ее треугольные формы соединяются в одной точке под острым углом. Такая крыша необходима, если предусмотрено строительство башенок. Но само по себе это – достаточно яркое архитектурное решение!

Стоит ли говорить, что такие крыши идеальны для обильных снегопадов, из них на них просто не задерживается. И даже самая простая и незатейливая беседка под ними выглядит потрясающе, но готовьтесь к дополнительным затратам на стропильную систему и кровельное покрытие.

Китайская крыша: загнутые к небу края

Более сложное форма шатровой крыши – это китайская. По сути, у такой крыши тоже только четыре ската, но при этом углы загнуты вверх, из-за чего строить такую беседку намного сложнее. Зато сама по себе она в любом саду – настоящий архитектурный шедевр.

Края такой крыши эффектно приподняты, что придает беседке особой изящности в восточном стиле. Чтобы построить такую беседку, вам понадобятся не стандартные стропила, а стоечно-балочная конструкция. Вам будет интересно узнать, что такая система в Китае и Японии – основная. Ведь она призвана, прежде всего, выдерживать сейсмические активности этих местностей. Но это не значит, что вы должны строить такую беседку исключительно по строгим правилам, тем более, что речь не идет о жилом доме.

Из кровельного покрытия лучше применить натуральную черепицу, причем в форме цилиндра. И самыми и крупными получатся карнизы. Почему черепица только такой формы? Дело в том, что только такую черепицу вы сможете закреплять на угловых стыков. Если же захотите придать китайский колорит такой кровле, можете дополнительно использовать еще специальные профили фигурки с восточными изображениями. По такому же принципу строится и конек такой крыши, или заменяется специальными восточными элементами (их можно приобрести в любом магазине), которые идут с керамическими зажимами.

В итоге у вас получится такая себе рогатая конструкция – это как раз самая яркая отличительная черта крыши в восточном стиле. Ваша главная задача – распределить немалый вес таких карнизов и общую массу крыши, чтобы беседка получилось устойчивой:

Поэтому переходим к практике. Нарисуйте на листе бумаги будущую конфигурацию крыши беседки. Для ее изготовления вам понадобятся доски и фанеры:

Шаг 1. Выставьте вертикальную опору и проверьте ее уровнем. Ее длина должна быть равна ширине стропильной конструкции, сама же опора – располагаться строго по центру.
Шаг 2. Закрепите опору и прикрепите к ней еще одну доску так, чтобы ее конец оказался на середине опорного бруса и как раз касался верхней точки.
Шаг 3. Снова берем еще одну доску и соединяем середину предыдущей балки и крайней точки опорного бруса. Технология достаточно проста на самом деле.
Шаг 4. По таким же принципам установите все остальные стропильные фермы. Важно, чтобы просвет между стропильными фермами оказался от 50 до 70 сантиметров.
Шаг 5. Теперь произведите монтаж фанеры и сделайте на ней резы на три четверти толщины, чтобы листы прилегали более плотно.

Еще проще вам будет установить на такую крышу современную гибкую битумную черепицу, что тоже будет выглядеть достаточно изысканно.

Вальмовая крыша: зарубежная классика

Согласно строительным нормам, на вальмовых крышах нужно устанавливать стропила, которые направлены к углам стен. Вот эти стропильные ноги и называются диагональными, или накосными. Диагональные стропила сами по себе длиннее, чем обычные, и на них еще набивается укороченные стропила, которые называются нарожниками.

Именно накосные стропила несут нагрузку в полтора раза больше, чем обычные. Поэтому длина диагональных стропил всегда больше длины досок, причем такие стропила еще и делает еще спаренными.

Именно спаривание накосных стропильных ног решает такие задачи, как способность нести увеличенную нагрузку, возможность использования длинной не разрезанной балки и применение деталей уже определенного размера. Причем сдвоенные стропила при этом еще и позволяют применять для их устройства те же доски, что и для обычных стропил. Другими словами, доски одной высоты для изготовления стропил упрощают конструктивные решения узлов крыши. Что строительства беседки важно, если вы взялись за все это самостоятельно!

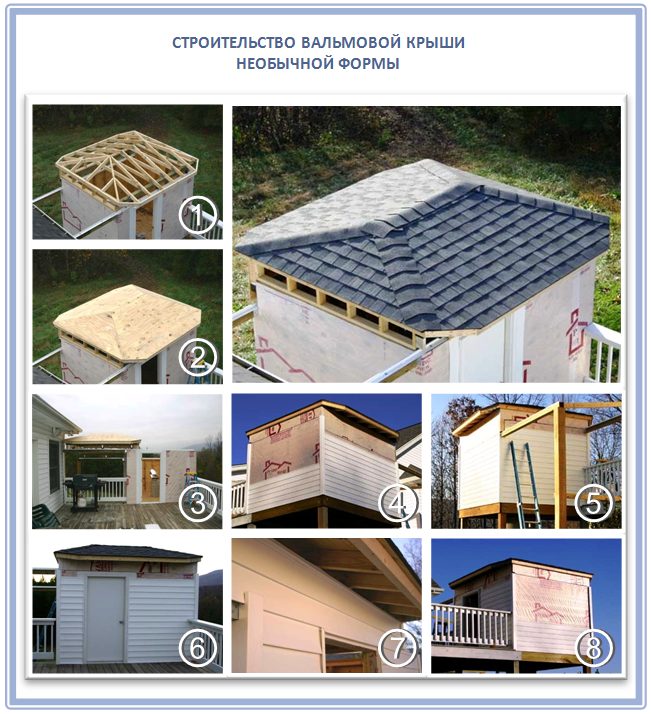

Вот вариант самой простой вальмовой крыши, с незатейливой, но прочной стропильной системой, с которой справится любой человек без какого-либо предыдущего опыта строительства:

Как вы наверняка заметили по пошаговым фотографиям, боковые стропильные ноги затянуты между собой ригелями – для особой прочности и надежности. К таким затяжкам вам будет удобно приделать внутренние светильники для беседки или украсить их какими-то модными стильными элементами.

По этой же схеме получается достаточно прочная и надежная вальмовая крыша и для больших размеров беседки:

Очень необычно и оригинально на беседке выглядит даже самая простая вальмовая крыша, но со скругленными углами:

Но учитывайте, что чем большую крышу вам нужно построить на беседке, тем больше в ней будет стропил и тем сложнее будет ее структура. Например, вот стандартный и проверенный вариант, который вы даже можете взять в качестве чертежа:

Но иногда приходится прибегать и к более сложным вариантам:

Посмотрите, как шикарно выглядит самая стандартная вальмовая крыша на застекленной беседке – это настоящий маленький домик!

Подбирая в процессе проектирования длину конька (что возможно только у четырехскатной крыши), вы полностью меняете внешний вид крыши и ее дизайн. Вот пример короткого конька, который делает крышу кажущейся более массивной, солидной:

Еще одно интересное видео постройки таких беседок, где отлично показан каждый шаг:

Датская крыша: уют по-домашнему в архитектуре

Если вы хотите построить красивую и надежную датскую крышу, по-другому называемую полувальмовой, используйте такую технологию:

Выбор подходящего кровельного покрытия

В принципе, для беседки с четырехскатной крышей любого вида подходят практически все кровельные материалы, но эффектнее всего смотрится мягкая кровля и современная черепица.

Мягкая кровля: стильно и эффектно

По сути, битумная черепица – это гибкие пластины из стеклохолста или из техностекловолокна, которое специально пропитывают модифицированным битумом. Сверху на них направляют или накатывают минеральную цветную посыпку – гранулят. А снизу покрывает самоклеющимся бетоном. У такого покрытия огромный выбор цветовой гаммы, и при помощи нее легко добиться нужного эстетического эффекта.

На четырехскатной крыше гибкая черепица смотрится даже лучше, чем на двускатной. Единственный минус для монтажа состоит в том, что здесь необходима сплошная обрешетка, ведь т.к. черепица – гибкая, ей нужна основа. Поэтому монтаж самой четырехскатной крыши для вас окажется немного более сложным, чем если бы вы предпочли другое покрытие.

Как вы понимаете, такой листовой материал удобно нарезать на разные формы. А поэтому кровля, покрытая им, получается самых невообразимого дизайна и оттенков. Причем современные производители даже предлагают целые коллекции, выполненные в разных исторических или архитектурных стилях. Благодаря цветной посыпке, такой кровле можно придать любой оттенок, подчеркнув благородство или, наоборот, современность. Вот самая популярная нарезка:

Вот какая обрешетка вам понадобится для покрытия крыши современной битумной черепицей:

Битумная черепица легко выдерживает постоянные перепады температур в российских широтах, ее не любит грибок и плесень, и служат она от 20 до 50 лет.

Единственные ее досадные минусы – это неприятный запах и выделяющиеся вредные вещества при жаре, способность такой черепицы плавится в особо жестких условиях, и гранулы, которые иногда отрываются входящими кусками льда и повреждают водостоки. Ну, если учитывать доступность по цене такого кровельного покрытия, этот вариант имеет право на жизнь, несмотря на все свои недостатки.

Черепица: для самых красивых беседок

Несмотря на всю свою историю, керамическая черепица до сих пор считается элитным видом кровельного покрытия. Причем сегодня ей он насчитывает целых 14 видов! Представляете, насколько огромен у вас выбор дизайна и архитектурных стилей?

Современная керамическая черепица сегодня выпускаются плоская, базовая, и формы нунк-мунн. А вот цементно-песчаная обычно только в виде двойной римской и S-образной. Подбирая конкретную форму черепицы для четырехскатной кровли, руководствуетесь таким принципом: чем сложнее архитектура крыши, тем лучше сама крыша будет смотреться с древней формой черепицы. Это бобровый хвост, римская, S-образная и им подобные. Выбор радует глаз!

Единственный недостаток черепицы для кровли беседки – это большой вес, 50-60 кг на квадратный метр, для чего нужна надежная стропильная система. Также черепица обойдется немного дороже других материалов, а в процессе монтажа окажется достаточно хрупкой. Зато сама четыерхскатная кровля беседки с таким покрытием выглядит невероятно красиво, и служит до 60-80 лет!

Но, учитывая, четырехскатная кровля сама по себе – сложная, но стабильная конструкция, которая равномерно передает нагрузку на фундамент беседки, керамическая черепица для нее подходит просто идеально. Подобна ей также цементно-песчаная черепица, которая немного легче – всего 40 кг на кв.метр, но служит тоже долго.

Посмотрите, насколько прост сам процесс:

А вот современная полимерпесчаная черепица еще и устойчива к перепадам температур, ультрафиолету и долго сохраняет свой красивый цвет. Весит она уже намного меньше – всего 20-25 кг на квадратный метр.

Напоследок дадим вам хороший совет: чем мельче будут детали кровельного покрытия, тем они эффектнее будут смотреться на самой крыше беседки!

Четырехскатная крыша для беседки привлекательно выглядит, надежна и долговечна в эксплуатации, при условии, что расчет и монтаж выполнены правильно. Данную кровельную конструкцию можно выполнить своими руками.

Преимущества и недостатки четырехскатной крыши

Кровля, имеющая 4 ската, идеально подходит для беседок прямоугольной или квадратной формы. В первом случае выполняется монтаж вальмовой крыши, которая имеет два треугольных ската и два трапециевидных. Во втором реализуется шатровый вариант вальмовой кровли, такая крыша состоит из четырех скатов, представляющих собой одинаковые равнобедренные треугольники.

Четырехскатная конструкция выглядит привлекательно, позволяет использовать любые виды кровельного покрытия, не мешает свободному обзору из беседки. Крышу именно такого типа можно стилизовать под китайскую кровлю, увеличив свесы и установив изогнутые внутрь диагональные стропила.

Следует отметить надежность и практичность крыши, имеющей 4 ската. Такая кровля беседки способна выдерживать высокие ветровые нагрузки за счет низкой парусности. Чтобы избежать скопления снега в зимний период, достаточно выбрать оптимальный угол наклона скатов . В процессе эксплуатации беседки данный вид крыши практически не требует серьезного ремонта.

Под вальмовой крышей с большими свесами долго удерживается тепло в беседке, что особенно актуально для прохладных вечеров.

К недостаткам кровли с 4 скатами можно отнести высокие требования к точности расчетов и замеров. Если предполагается вести строительство своими руками, на этапе проектирования рекомендуется обратиться к профессионалам или использовать специализированные программы для расчета конструкции. Чтобы избежать типичных ошибок при монтаже, рекомендуется ознакомиться с тематическим видео.

Проектирование, замеры и подготовка материалов

В процессе подготовки к возведению своими руками кровельной конструкции для беседки, необходимо выполнить эскизы (чертежи) строения, на основании которых ведутся расчеты нагрузки на стропильную систему. При расчетах следует учитывать :

суммарный вес элементов стропильной системы;
вес кровельного и гидроизоляционного материала;
снеговую и ветровую нагрузку, характерную для конкретного региона;
вес людей, ведущих строительство, выполняющих обслуживание или ремонт крыши;
вес оборудования, которое предполагается прикрепить к стропильной системе.

Особое внимание следует уделить выбору угла наклона скатов и кровельного материала. Это взаимосвязанные вопросы, так как каждый вид материала для кровли беседки имеет определенные требования к монтажу, в том числе к шагу установке обрешетки и стропил, что влияет на общий вес конструкции.

Определившись с углом наклона скатов и кровельным материалом, рассчитав нагрузки на крышу с 4 скатами, можно заняться расчетами параметров стропильной конструкции. Следует сделать расчет длины и сечения стропил, определить размеры и конфигурацию опорного каркаса. Чтобы обеспечить жесткость конструкции, необходимо предусмотреть установку затяжек и подкосов. Схема крыши должна включать всю информацию о расположении элементов, их параметров и принципах монтажа узлов.

Устройство данного типа крыши предполагает использования стропил нескольких типов :

диагональные (накосные) стропила задают форму кровли беседки и несут повышенную нагрузку, для их монтажа рекомендуется применять сдвоенные балки;
центральные промежуточные стропила – соединяют коньковую часть с опорным каркасом крыши беседки, выполняющим функцию мауэрлата;
короткие стропила (нарожники), опирающиеся на опорный каркас и накосные стропила, монтируются параллельно промежуточным.

Крыша 4 скатная требует выполнения замеров, для чего используется мерная рейка длиной около 2-3 метров. Замеры проводятся своими руками в несколько этапов :

на верхней обвязке (опорном каркасе из горизонтальных балок) определяется осевая линия;
вычисляется половина толщины конькового бруса;
выполняется отметка расположения первого промежуточного стропила;
рейка совмещается с предыдущей отметкой и определяется расположение второго промежуточного стропила.

Замеры следует сделать для каждого угла четырехскатной крыши. Подробная схема стропильной системы и правильно выполненные замеры существенно упрощают монтажные работы .

Каркас деревянной беседки и ее стропильной системы следует монтировать из качественного пиломатериала, прошедшего специальную обработку. Если строительство ведется своими руками, необходимо сделать специальную емкость для пропитки антисептиками стропил и других элементов, либо нанести состав при помощи валика или кисти. Помимо пропитки антисептиком деревянный каркас следует обработать огнезащитным составом. Данные меры позволят существенно продлить срок службы беседки, защитив древесину от гниения и повреждения огнем.

Строительство крыши: основные этапы

При возведении беседки 4 скатная крыша может опираться на стены из дерева, кирпича или других материалов, либо на опорный каркас, смонтированный на стойках. В первом случае строительные конструкции являются достаточно капитальными, установленными на прочный фундамент, рассчитанными на высокие нагрузки. Устройство своими руками кровли на надежных стенах беседки в целом не отличается от строительства крыши дома или другой постройки.

Особого внимания требует беседка с крышей на деревянных столбах. Следует убедиться, что опоры прочно закреплены в строго вертикальном положении, в нижней части их необходимо связать перемычками, чтобы сделать каркас более жестким и устойчивым . Верхние перемычки служат обвязкой, на которой будет монтироваться скатная крыша. Чтобы опоры не «разъехались» под высокой нагрузкой, их верхние концы дополнительно скрепляют между собой попарно диагональными перемычками, причем место стыковки брусков усиливают деревянными или металлическими накладками. Такая конструкция обладает необходимой жесткостью и способна выдерживать эксплуатационные нагрузки.

Строительство вальмовой крыши начинается с установки конькового бруса на специальных подкосах и вертикальных опорах. Затем под заданным углом монтируются диагональные стропила, которые формируют скаты кровли. На данном этапе можно варьировать длину свесов, при необходимости для увеличения свеса накосные стропильные ноги можно удлинить накладными досками-«кобылками».

Далее монтируются центральные и промежуточные стропила, затем – нарожники. На стропила укладывается гидроизоляционная мембрана для защиты конструкции от влаги. Обрешетку допускается монтировать непосредственно поверх гидроизоляции, но можно предварительно выполнить устройство контробрешетки, если кровельный материал требует дополнительной вентиляции. Следующий этап строительства – монтаж кровельного материала, технология зависит от его типа. Шатровая крыша выполняется по тому же принципу, но без установки конькового бруса – диагональные стропила связываются в коньковый узел.

Четырехскатная крыша для беседки своими руками: схема, конструкция, устройство

Делаем четырехскатную крышу для беседки своими руками. Схема и конструкция стропильной системы беседки с 4 скатами вместе с тематическим видео.

Четырехскатная крыша для беседки своими руками, как ее спроектировать и построить

На загородных участках в большинстве случаев ставятся беседки, обладающие квадратной либо прямоугольной формой. Подобные строения достаточно просто соорудить своими силами, их легко благоустраивать и зонировать.

Как правило, бывает такая беседка с четырехскатной крышей. Подобные кровли обладают четырьмя скатами, два из них имеют трапециевидную, а два противоположных - треугольную форму.

На фото беседка, которая имеет крышу с четырьмя скатами.

Стадии проектирования

Возвести такой тип кровли не так уж трудно. Но есть особенности строительства, которые нужно учесть при проектировании конструкции своими руками.

Разновидности подобных кровель

В первую очередь, надо выбрать, какую именно крышу вы будете делать.

Четырехскатные сооружения делятся на несколько нижеследующих разновидностей:

Вальмовой является крыша, в которой два ската имеют треугольную форму, их и называют вальмами.
Полувальмовый аналог состоит из тех же самых трапеций и треугольника сверху. Однако, плоскости в конструкции ломаные.
Шатровая четырехскатная крыша для беседки имеет 4 треугольных ската. Они сходятся в одну точку, расположенную на самом верху сооружения, в итоге получается четырехреберная пирамида. Основой кровли подобного типа является квадрат. Цена такого сооружения самая небольшая.

Создание чертежа

После выбора конкретной конструкции, рисуется общий чертеж беседки с четырехскатной крышей. В нем нужно учесть все моменты, касающиеся будущего объекта. В первую очередь надо вычислить все типы нагрузок, которые будут воздействовать на стропильную систему.

Главными из них являются:

масса используемого кровельного покрытия;
масса всех нужных слоев пирога (гидроизоляции, утепления и пр.);
нагрузки от различных разновидностей осадков, в том числе снега;
ветровые нагрузки;
чертежи четырехскатной крыши для беседки также должны учитывать массу самого каркаса, используемого при строительстве.

Стропильная система и облицовка

Чертеж стропильной системы.

Вслед за тем, как общие расчеты будут произведены, можете приступать к вычислению длины и сечения стропил.
Материал для покрытия кровли необходимо выбирать, основываясь на уровне наклона скатов.

Если угол уклона невелик, то оптимальный вариант – использовать рулонные материалы.

При сильном наклоне лучше всего применить профилированный настил, шифер, керамическую или металлическую черепицу.

Нужно учесть, что используемый при строительстве лесоматериал следует пропитать антисептическим составом. Он создаст его надежную защиту от гниения и осадков.
Схема четырехскатной крыши для беседки должна содержать в себе все соединительные узлы и полностью отражать стропильную систему кровли.
На основе составленного проекта вы сможете составить точную смету строительства и подсчитать нужное количество строительных и облицовочных материалов. (См. также статью Чертежи прямоугольной беседки своими руками: как составить самому.)

Установка сооружения

Четырехскатная крыша беседки своими руками начинает возводиться с того, что по периметру постройки осуществляется внешняя обвязка стен.

Монтаж стропил

Стойки-опоры крепятся меж собой по диагонали.
Точки пересечений их усиливаются с помощью специальных накладок из деревянных брусков.
Брусчатый столб беседки, который будет определять высоту кровли, монтируется на месте пересечения диагональной связки.
Далее эту вертикальную опору и стойки нужно соединить вместе диагональными брусьями-стропилами.
С тем, чтоб в беседку не попадали различные осадки, нужно стропила сделать чуть заходящими за стойки-опоры.

Конструкция с дополнительными усиливающими узлами.

Конструкция четырехскатной крыши для беседки такова, что скаты треугольной формы крепятся с помощью коротких дополнительных стропил. Они затем скрепляются с внешней обвязкой стенок.
Стропила и крыша имеют опорой брус, который специалисты называют мауэрлат. Располагать его следует точно горизонтально, в противном случае геометрия всей конструкции будет нарушена.

Важная деталь четырехскатной кровли - это накосные стропила.

При их установке следует быть очень внимательным и аккуратным.

Лишь тогда сооружение прослужит долго.

При строительстве вальмовой кровли можно ставить подкосы, затяжки, дополнительные опорные стойки. Они нужны для надежности монтажа каркаса, а также равномерного распределения нагрузок на конструкцию крыши.
Основные места сооружения, которые отвечают за его прочность - это соединения мауэрлата и стропильных ног. Исходя из этого, надежности их нужно уделить особо пристальное внимание.

Коньковый узел

Коньковый узел кровли.

Перед тем, как построить четырехскатную крышу для беседки, следует знать, что есть разные методы обустройства конькового узла (точка скрепления конькового прогона и прочих накосных стропил). Применение их зависит от числа дополнительных опор для крыши и конструкции основных (наклонных) стропил.

Иногда, чтобы кровлю усилить, ставится шпренгель с опорной стойкой. Делается это тогда, когда в основных скатах используются лишь боковые прогоны, а также стропила, сделанные из обычных досок. Мауэрлат монтируется под одинаковым углом со стенами.

Наслонные стропила своим низом смогут о него опираться. Вся конструкция при этом может принадлежать к распорному либо не распорному типу.

Когда система стропил будет полностью смонтирована, можете начинать сооружение обрешетки, гидроизоляцию и утеплению кровли, а затем настилать покрытие. (См. также статью Альтанки и беседки: особенности конструкций.)

Выше было описано, как сделать четырехскатную крышу для беседки. В ее монтаже нет ничего сложного. Главное тут точно соблюдать технологию и делать все аккуратно.

Четырехскатная крыша для беседки своими руками: видео-инструкция как сделать, особенности конструкции, чертежи, схема, цена, фото

Беседка с четырехскатной крышей: фото + чертежи

Беседки в последнее время стали очень частым явлением загородных участков и дач. Каких только форм для своих строений не придумывают хозяева, чтобы организовать комфортное место отдыха. Если нет желания и средств возводить необычную беседку, существует классический вариант в форме квадрата или прямоугольника. Конструкция довольно проста в возведении благодаря несложной кровле. О том, как изготовить своими руками четырехскатную крышу для беседки квадратной и прямоугольной формы мы сейчас и поговорим.

Три разновидности четырехскатной крыши

Прежде чем начать строить чертежи будущей кровли, необходимо учесть, что четырехскатные крыши имеют три подвида:

Каждая четырехскатная крыша беседки имеет свой козырь. Кровля шатрового типа самая распространенная. Ее выгодно сооружать в плане экономии материала. Конструкция не требует изготовление фронтонов, а для стропил используются короткие балки. На прямоугольной беседке без вальмовой крыши никак не обойтись. Если есть желание сделать что-то удивительное, тогда предпочтение можно отдать датскому варианту.

Плюсы и минусы четырехскатной кровли

Четырехскатные крыши отличаются эстетичным видом, дают возможность применять кровельное покрытие любого типа, не препятствуют хорошему обзору из беседки. Конструкция является находкой для любителей необычных форм. Четырехскатный каркас можно изготовить в разном стиле. Например, если продлить свесы и установить дугообразные угловые стропила, получится красивая кровля в китайском стиле.

Что касается прочности, то четырехскатные крыши выигрывают в этом плане. Конструкция отличается низкой парусностью, благодаря чему устойчива к сильным порывам ветра. Если был правильно рассчитан уклон скатов, то зимой на кровле беседки не будет задерживаться много снега. Четырехскатные конструкции отличаются длительным сроком эксплуатации без проведения частых ремонтов.

Минусом четырехскатной кровли можно назвать определенную сложность конструкции, требующей точных расчетов, составления чертежей и правильное изготовление стропильной системы. При самостоятельном изготовлении стропильной системы на начальном этапе желательно посоветоваться со специалистами. Они помогут рассчитать все элементы конструкции и нарисовать точную схему.

Что надо учесть при составлении проекта крыши беседки

Перед началом возведения четырехскатной крыши понадобиться подготовить чертежи, где указаны все элементы конструкции и их размеры. Подобная схема упростит дальнейшую работу, плюс поможет рассчитать нагрузки, которые будут воздействовать в будущем на стропильную систему. Так как вальмовая кровля является по сложности строения чем-то промежуточным между шатровой и датской полувальмовой крышей, на ее примере попробуем произвести расчеты.

Итак, начало расчетов состоит из учета основных показателей:

вычисляют общий вес каркаса крыши, то есть, всех составных деталей стропильной системы;
учитывают массу кровельного слоя, в частности – покрытие и гидроизоляция;
рассчитать нагрузку осадков и ветра можно согласно ежегодным наблюдениям или узнать данные для определенного региона в соответствующих инстанциях;
во время строительства и ремонта на крыше будет находиться человек, вес которого также надо учесть при расчетах;
учитывается вес любого оборудования, временно или постоянно установленного на крыше.

Сделав общие расчеты будущей кровли беседки, приступают к определению наклона скатов. Этот параметр определяется аналогично в соответствии особенностей климатических условий региона. Например, для ветреных районов крышу высокой делать нежелательно из-за увеличенной парусности. Кровельный материал можно выбрать битумный или поликарбонат. Если выпадает много осадков, то наклон скатов разумно сделать больше, например, от 45 до 60 о, а в качестве кровельного материала использовать металлочерепицу.

Чтобы вычислить общую массу каркаса крыши, необходимо рассчитать длину стропильных ног и других элементов, а также определить их сечение. Для обеспечения прочности конструкции предусматривают установку подкосов, а также затяжек. Схема каркаса крыши беседки будет считаться готовой, если в ней отображены все монтажные узлы.

Каркас четырехскатной вальмовой крыши состоит из следующих типов стропильных ног:

Накосные двойные балки устанавливают по углам кровли. На них припадает основная нагрузка. Эти стропила придают форму крыше.
Промежуточные балки устанавливаются по центру ската, соединяя конек с мауэрлатом.
Нарожниками называют короткие ноги стропил. Их крепят параллельно промежуточным балкам. Нарожники соединяют накосные балки с мауэрлатом.

Для замеров крыши беседки потребуется подготовить ровную рейку длиной 3 м. Работы осуществляют в следующем порядке:

на мауэрлате, образующем опорный каркас крыши, находят осевую линию;
у конькового прогона определяют половину его длины, что будет центром, совмещенным с осевой линией каркаса кровли;
отмечают точки крепления на мауэрлате первой промежуточной балки;
мерную рейку сдвигают, и отмечают точки крепления второй промежуточной балки и т. д.

Замеры точек крепления стропильных ног выполняют для каждого ската отдельно.

Приступаем к монтажным работам

Когда стены беседки уже выстроены и чертеж кровли готов, приступают к возведению каркаса:

Первым на стены по контуру беседки укладывают мауэрлат, закрепляя анкерными болтами. Уложенный брус образует опорный каркас крыши.
На мауэрлат укладывают лежни. К ним по центру крыши крепят опорные стойки, сверху которых укладывают брус сечением 100Х200 мм. Это будет конек.
С помощью уровня и мерной рейки коньковый брус выставляют строго по центру опорного каркаса. Для устойчивости опорные стойки укрепляют временными подпорками.
От краев конька на все четыре угла укладывают наклонные стропила. Для жесткости каждую балку усиливают подпорой и подкосом.

Когда конек и наклонные стропила надежно закреплены, общий контур четырехскатной вальмовой кровли уже вырисовывается. Теперь осталось на всех скатах установить балки промежуточных стропил.

После установки всех элементов каркаса, из сосновой доски сверху стропильных ног нашивают обрешетку для крепления кровельного покрытия. Ее шаг зависит от типа выбранного материала.

Если с умом подойти к строительству четырехскатной кровли, то ничего сверхсложного в этом нет. Зато в финале получается огромное удовольствие от самостоятельно проделанной работы.

Четырехскатная крыша для беседки своими руками

Четырехскатная крыша для беседки своими руками. Три разновидности крыши, плюсы и минусы. Что надо учесть при составлении проекта крыши беседки.

Чертежи для изготовления четырехскатной крыши для беседки своими руками

Изготовление четырехскатной крыши для беседки своими руками станет наилучшим вариантом при выборе кровли для вашей зоны отдыха на дачном участке.

Четырехскатная крыша для беседки очень уместна и будет радовать вас своим видом не один год.

Для того чтобы получить надежную и долговечную конструкцию, важно правильно сделать чертежи и составить проект постройки своими руками.

Четырехскатная кровля – отличное решение для квадратных и прямоугольных беседок.

В том случае, если вы выбрали квадратный вариант, покройте беседку шатровой равнобедренной четырехскатной крышей, а прямоугольную беседку покрывают четырехскатной крышей с двумя трапециевидными и двумя треугольными сторонами.

Варианты четырехскатной кровли представлены на фото.

Четырехскатная крыша для беседки очень практичная, выдерживающая большие ветровые, а также снеговые нагрузки, главное правильно рассчитать углы наклона скатов кровли, прежде чем построить эту конструкцию.

Если вы решили построить такую крышу своими руками, то следует знать, что очень важно сделать точные расчеты и чертежи и составить проект всей конструкции.

Вы можете составить проект крыши своими руками, а можете обратиться к профессионалам или воспользоваться специальными программами для расчета.

Кроме того, полезную информацию о проектировании и постройке четырехскатной кровли можно посмотреть на видео.

Проектирование конструкции и выбор материалов

Устройство четырехскатной кровли начинается с выполнения эскизов, основываясь на них, далее делают расчеты нагрузок, которые получит стропильная система.

В расчетах учитывается общая масса всех брусьев, вес гидроизоляции и материала покрытия, нагрузку снега и дождя вашего региона, а также вес дополнительных элементов, которые будут прикреплены к вашей конструкции - все это вносится в проект будущей постройки.

Важно правильно подобрать угол наклона кровли, от которого зависит не только выбор материала покрытия, но и длительность срока службы кровли.

Каждый вид кровельного материала требует определенный шаг обрешетки и расстояние между стропилами.

Когда вы определили угол наклона, материалы покрытия и нагрузки, можно начинать расчет стропильной системы.

Для начала определяют длину и размер сечения стропильных брусьев, размеры каркаса, места размещения подкосов и затяжек.

Схема будущей конструкции должна также иметь информацию о размещении всех элементов и монтажных узлов, и эту информацию нужно внести в ваш проект.

На фото показана схема четырехскатной конструкции.

Четырехскатная конструкция предполагает использование таких типов стропил:

накосные или диагональные – выдерживают основную нагрузку кровли, обычно для них применяют сдвоенные балки или доски;
промежуточные или центральные стропила – соединяют каркас – опору и конек;
нарожники или центральные стропила - крепятся параллельно с промежуточными и соединяют накосные стропила с каркасом.

Схема расположения всех частей стропильной системы показана на фото.

Отмечают, в каком месте будет расположено первый промежуточный брус, после этого совмещают рейку с серединой бруса и находят место расположения 2-го промежуточного бруса, таким методом нужно замерять каждый угол вашей конструкции.

Схема стропильной системы и важные замеры показаны на фото ниже.

Что касается выбора материалов, для данной кровли следует выбирать качественную древесину, которую обязательно нужно обработать специальным составом для продления ее службы, а также огнезащитным средством.

Так ваша беседка многие годы будет защищена от непогоды и пламени.

Возведение кровли

Четырехскатная крыша беседки может опираться на кирпичные или деревянные стены беседки, либо на специальный каркас.

Если ваша беседка имеет основательные и надежные стены, то устройство четырехскатной кровли схоже со строительством крыши обыкновенного дома.

Если же крыша стоит на опорах из дерева, то ее обустройству следует уделить особое внимание.

Первым делом нужно проверить вертикальность опор с помощью уровня, внизу опор нужно сделать связку, чтобы придать прочности и жесткости каркасу.

Верхние перемычки будут выполнять также роль обвязки, концы их соединяют для прочности диагональными брусьями, а места стыков перемычек усиливают специальными накладками из дерева или металла.

Такое усиление сделает каркас прочным и надежным, способным выдержать любые нагрузки.

На вертикальных опорах и подкосах устанавливают коньковый брус, после чего под определенным углом устанавливают диагональные стропила. Именно эти элементы и формируют скаты крыши.

Длина свесов может быть разной, если нужно ее увеличить, накосные стропила удлиняют с помощью накладных досок.

Следующим шагом будет крепление промежуточных стропил и нарожников таким образом, как предусматривает ваш проект.

Если для своей беседки вы хотите сделать шатровую кровлю своими руками, то монтаж в этом случае немного отличается.

Опорные стойки беседки соединяются диагональными брусьями, а место их пересечения усиливают специальными накладками из дерева или металла.

Опоры и центральный вертикальный столб соединяют между собой диагональными стропилами, нижний край которых должен выступать за плоскость каркаса для защиты беседки от влаги.

После этих действий у нас получились треугольные скаты, которые укрепляют короткими стропилами. Далее соединяют стропила и наружную обвязку стен.

Чтобы процесс монтажа четырехскатной конструкции своими руками был проще, нужно выполнять некоторые советы специалистов:

Сечение брусков нужно выбирать с учетом климата, местности, материалов кровли и уклона скатов;
В процессе установки стропил в обвязке стены, вся конструкция укрепляется ригелем, который придает стропилам дополнительную жесткость;
Если брусья опоры вмурованы в столб или стену строения, то стропила в таком случае крепятся к ним;
Когда стропильная система шатровой крыши готова, начинают укладывать обрешетку, которую делают из реек, шпона или вагонки. Гидроизоляция может быть уложена как до, так и после.

Выбор материала кровли

После того как стропильная система покрыта обрешеткой, начинают покрывать ее кровельным материалом.

Главным критерием выбора в этом случае становится стоимость материала, его экономичность и внешний вид.

Предусматривать материал для кровли нужно еще тогда, когда вы составляете проект кровли своими руками.

В случае возведения четырехскатной крыши, крупнолистовой материал придется резать, из-за чего будет много обрезков, а вот материал, которые имеет небольшие элементы, станет в таком случае более экономичным.

Кроме того, беседка – это декоративный элемент приусадебного участка, поэтому лучше выбрать красивый кровельный материал. Также желательно, чтобы кровля беседки сочеталась с кровлей жилой постройки.

Следует учитывать, что рулонные материалы довольно неудобны для четырехскатной конструкции беседки.

Однако в последнее время часто используют для покрытия домиков отдыха битумные гонты, которые имеют самую разнообразную конфигурацию.

Таким материалом можно украсить крышу любой формы и стиля. Под битумные гонты следует делать сплошную обрешетку.

Четырехскатная крыша для беседки своими руками - как сделать: чертежи, схемы, видео

Здравствуйте. По моему мнению, нагляднее всего процесс того, как возводится четырехскатная крыша для беседки показан в видео, которое будет прикреплено чуть ниже.

Строительство крыши в данном видео начинает рассматриваться со 2 минуты. Для понимания картины всего происходящего есть смысл посмотреть его полностью, благо видео недолгое - 11 минут.

Самые популярные конструкторские решения - шатровое и вальмовое.

Шатровой вариант распространен среди квадратных беседок. Она представляет из себя четыре треугольных ската, которые сходятся сверху в одной точке без образования конька. Также подобная конструкция применяется для и построек. Увеличивается только количество стропил, а сам принцип такой же.

Шатровая

Среди прямоугольных беседок принято использовать вальмовый тип. Выполняется с торцов в форме 2 треугольных скатов и 2 скатов трапециевидной формы. Ключевое отличие между двумя видами — наличие прогона про центру крыши. В шатровом варианте всё крепится к одной точке.

Вальмовая

Осознав то, какой тип подходит вам, необходимо приступать к процессу ее возведения.

Возведение четырёхскатной шатровой крыши

Исходим из того, что основание у беседки уже готово - надежно залит, а опорные столбы выставлены по уровню. В данном материале предлагается более эстетичный вариант шатровой крыши, нежели в классическом строительстве. По центру будет сделана небольшая башенка, которая подчеркнет уникальность сооружения (в строительстве её называют «тор»).

В первую очередь необходимо сделать по центру беседки деревянный квадрат, к которому в дальнейшем будут крепиться стропила. Данное основание устанавливается на опорные столбы, которые затем убираются.

Установка в центре конструкции деревянного квадрата

После фиксирования данного квадрата с помощью креплений для балок устанавливаем стропила. На рисунке ниже представлены стропила из бруса 150 на 50.

Крепление стропил на тор

После установки всех стропил рекомендуется возводить небольшую крышу на основание второго яруса. Она добавит эстетичности, а сооружение приобретет форму башенки. На рисунке ниже представлен процесс её установки. Она просто ставится сверху и крепится на саморезы.

Вид снаружи
Вид изнутри

Необходимо грамотно рассчитывать пазы для стропил и углы наклона, после чего «намертво» их скрепить. Для вальмой крыши оптимальным углом наклона можно считать 30 градусов. Подобную крышу использует Тарас Ходорчук в своём .

Возведение четырёхскатной вальмовой крыши

Весь процесс разделяется на несколько этапов. Он более сложный и дорогой по сравнению с шатровым вариантом, но вполне реализуемый. Для понимания терминологии используйте рисунок, на котором представлена схема с основными понятиями.

Терминология вальмовой конструкции

Верхняя обвязка усиливается досками (внахлест).
Вдоль беседки (с длинной стороны) крепится стягивающая балка. Для этого используются металлические уголки.
На затяжки устанавливаются две метровые стойки.
Для улучшения баланса ставятся временные подкосы, они позволяют зафиксировать вертикально направленные стойки.
Верхушки стоек соединяются с коньковым прогоном (самая высокая часть кровли).
Фиксируются рядовые стропильные ноги с шагом 1 метр (крепятся на гвозди).
Диагональные стропила крепятся так, чтобы они продолжали коньковый прогон, то есть с его торцевой стороны.
Нарожники крепятся сначала к диагональным стропилам, затем к верхней обвязке с шагом порядка 65 см.
Стелется гидроизоляция и укладывается кровля.

Расчёт строительного материала

Количество материала прямо пропорционально размеру беседки - чем она больше, тем больше его необходимо. Я предлагаю вам изучить примерное количество строительных ресурсов, которые понадобились для . Она довольна стандартна и типична для большинства дачных построек.

Прошу обратить внимание, в прошлом блоке информации возведения шатровой крыши была рассмотрена беседка 4 на 4, то есть количество материала для неё ушло больше приведенных ниже значений.

Брус 100 на 100 используется только для создания основы, к верхней части сооружения он имеет лишь косвенное отношение.

Основание - 5 брусьев (3 метра);
Опорные столбы - 4 бруса (2.3 метра);
Вход и усиление жесткости - 5 брусьев (1 метр).

Брус 100 на 50 уже явно используется для возведения верхней части беседки.

Стропила - 8 брусьев (2 метра);
Крестовина - 2 бруса (4.3 метра);
Верхняя обвязка, перила - 7 брусьев (3 метра);
Перила - 2 бруса (1 метр).

Помимо основной конструкции, необходим еще ряд материалов: вагонка, доска половая и дюймовка, рейки, кровля, краска, цемент, кирпич, гвозди, саморезы, пропитка. В зависимости от региона и страны, цены могут принципиально различаться, поэтому прикинуть какую-то среднюю стоимость затруднительно.

Куб леса стоит в среднем 7500 рублей. Исходя из этих цифр из этого можно делать выводы.

Чертежи с размерами

Вероятнее всего, предложенные чертежи не подойдут конкретно под запланированную вами беседку. Однако, они могут дать общее представление о том, как должен выглядеть тот или иной вариант.

Разрез вальмовой беседки с размерами

Все изображения увеличиваются, то есть на них можно нажимать и открывать полные версии данных фотографий или чертежей. Если на картинке не видны размеры, то постарайтесь максимально ее приблизить, интуитивно можно догадаться каких цифры там должны быть.

Четырехскатная привлекательно выглядит, надежна и долговечна в эксплуатации, при условии, что расчет и монтаж выполнены правильно. Данную кровельную конструкцию можно выполнить своими руками.

Преимущества и недостатки четырехскатной крыши

Под вальмовой крышей с большими свесами долго удерживается тепло в беседке, что особенно актуально для прохладных вечеров.

Проектирование, замеры и подготовка материалов

суммарный вес элементов стропильной системы;
вес кровельного и гидроизоляционного материала;
снеговую и ветровую нагрузку, характерную для конкретного региона;
вес людей, ведущих строительство, выполняющих обслуживание или ремонт крыши;
вес оборудования, которое предполагается прикрепить к стропильной системе.

Особое внимание следует уделить выбору угла наклона скатов и кровельного материала. Это взаимосвязанные вопросы, так как каждый вид материала для кровли беседки имеет определенные требования к монтажу, в том числе к шагу установке обрешетки и стропил, что влияет на общий вес конструкции.

Устройство данного типа крыши предполагает использования стропил нескольких типов :

диагональные (накосные) стропила задают форму кровли беседки и несут повышенную нагрузку, для их монтажа рекомендуется применять сдвоенные балки;
центральные промежуточные стропила – соединяют коньковую часть с опорным каркасом крыши беседки, выполняющим функцию мауэрлата;
короткие стропила (нарожники), опирающиеся на опорный каркас и накосные стропила, монтируются параллельно промежуточным.

на верхней обвязке (опорном каркасе из горизонтальных балок) определяется осевая линия;
вычисляется половина толщины конькового бруса;
выполняется отметка расположения первого промежуточного стропила;
рейка совмещается с предыдущей отметкой и определяется расположение второго промежуточного стропила.
