Крыша гаража своими руками. Виды плоской крыши для гаражей Гаражные крыши

Во времена дефицита материалов надворные хозяйственные сооружения строили из остатков досок и всего того, что осталось после возведения дома. Конечно, от этого они не теряли функциональность, но существенно портили внешний вид участка. Тетерь гараж выполняется как часть архитектурного ансамбля, выполненного в одном стиле и цветовой гамме. В этой статье мы расскажем, как своими руками качественно сделать двухскатную крышу для гаража, разберемся, как составить проект и правильно осуществить монтаж.

Двускатная крыша – несложная конструкция, состоящая и двух наклонной плоскостей, называемых кровельными скатами. Они опираются на внешние стены гаража и сходятся в коньковом соединении, являющемся высшей точкой кровли. Два ската и основание крыши образуют равнобедренный треугольник. Данный способ перекрытия гаража по сравнению с другими вариантами обладает следующими плюсами:

Обеспечение самостоятельного схода снега и дождевой воды с крыши. Наклонная поверхность скатов двухскатной кровли способствует отводу воды и снеговых масс, благодаря чему нагрузка на стропильный каркас не увеличивается, а необходимость чистить крышу от снега возникает редко. В регионах с большим количеством осадков в зимнее время двускатная крыша гаража – реальная альтернатива односкатных конструкций, которые часто обрушиваются в снегопады.
Экономичность. Чтобы своими руками сделать двухскатную крышу требуется немного строительных материалов. Пиломатериалы, из которых делают стропильный каркас и кровельные материалы имеют доступную цену, поэтому общая стоимость работ по перекрытию гаража не на много превысит затраты на возведение односкатных аналогов такой же площади.
Простота сборки. Отдельной статьей экономии может стать отказ от привлечения к строительству кровли профессиональных работников, так как даже неопытный мастер может правильно сделать двухскатную крышу для гаража своими руками.
Высокая энергоэффективность. Благодаря своей форме двухскатная крыша снижает энергопотери при отоплении помещений. Она считается самым энергоффективным способом перекрытия построек хозяйственного назначения. Потому, если проводить в гараж отопление, двускатная крыша, сделанная своими руками – самый правильный вариант.
Организация хранения. Гараж, в первую очередь, отводится под содержания машин и иной техники, однако, в нем должно быть место для складирования сезонного инструмента, колес и запчастей. Двухскатная крыша позволяет организовать в чердачном помещении просторные стеллажи, они легко делаются своими руками в соответствии с нуждами хозяев.

Обратите внимание! Гараж с двухскатной крышей, в отличии от односкатных, выглядит как самостоятельное сооружение. Он может располагаться не только поблизости от дома, а в любом удобном месте участка. Опытные мастера рекомендуют сделать скаты с уклоном 20-30 градусов и использовать для покрытия кровельный материал, который использовался для дома, чтобы выдержать единый стиль в оформлении.

Проектирование

Первый шаг в строительстве двухскатной крыши для гаража своими руками – создание проекта, отражающие основные параметры конструкции. Чтобы преступить к работе, нужно определить три основные характеристики: высота конька, уклон скатов и вид кровельного. Расчеты при создании проекта выполняются с учетом нагрузок, ложащихся на элементы каркаса. Подсчитывается полный вес крыши, чтобы определить, насколько глубокий требуется фундамент. Чтобы набросать рабочую схему, нужно правильно сделать следующие расчеты:

Важно! От угла наклона скатов зависит выбор подходящего кровельного материала. Уклон в 20-30 градусов, который рекомендуют делать для крыши гаража большинство опытных кровельщиков, позволяет использовать в качестве покрытия мягкую черепицу, профнастил, шифер или рулонные материалы. А вот металлочерепица, популярная при строительстве своими руками, требует крутизны скатов 35 градусов и более.

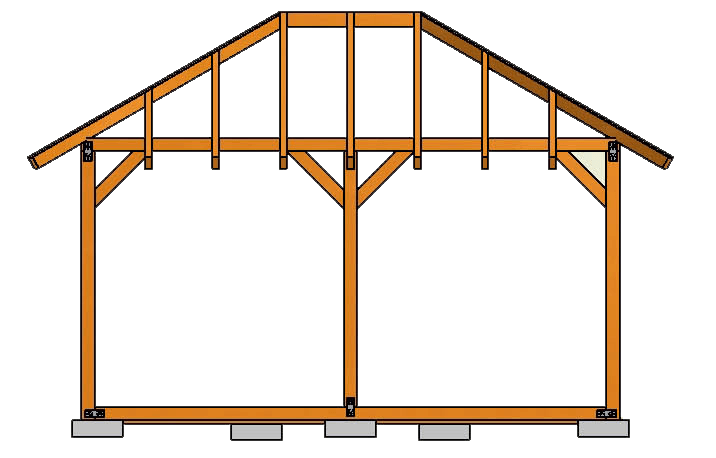

Стропильный каркас

Основа каждой двухскатной кровли – стропильный каркас, совокупность элементов, которые обеспечивают устойчивость и стабильность кровельной конструкции. Крыша гаража строится на основе стропил, изготовленных из древесины хвойных пород, пропитанной антисептическими и огнеупорными веществами. В зависимости от планировки постройки, веса и площади покрытия кровельного материала используют 2 разных типа стропильных систем:

Обратите внимание! При расчете стропильной системы учитывают вес ее элементов, так как он увеличивает нагрузку, ложащуюся на фундамент. Чтобы избежать перегрузки, приводящий к деформации основания постройки, следуют соблюдать баланс между толщиной сечения и количеством стропил. Размер пиломатериалов выбирают в соответствии с таблицами, учитывающими длину стропил и шаг между ними.

Монтаж

Самый ответственный момент, если вы строите крышу своими руками – непосредственно монтаж. Чтобы не допустить ошибок, лучше набросать схематичный рисунок, отражающий все размеры элементов каркаса, расстояние между ними, а также способ крепления. Работы выполняют в следующем порядке:

Обратите внимание! Если помещения гаража будет отапливаемым, выполняется термоизоляции скатов, а также . Для этого используют негорючие волокнистые утеплители, к примеру, базальтовая вата или пенополистирол.

Видео-инструкция

Крыша гаража своими руками — дело хорошее. Но, прежде чем приступить к работе, надо определиться с ее типом и видом кровельных материалов. Как, что делается и какие материалы используются — ответы вы найдете в нашей статье.

Если строение имеется, но течет крыша гаража или не устраивает кровельный материал, можно его просто заменить.

Ну, а если стройка только в проекте, будет не лишним узнать, какие типы крыш существуют. Это облегчит выбор и поможет правильно рассчитать свои силы.

Существует два вида крыш: плоские и скатные.

Плоские крыши, на самом деле не плоские, просто угол уклона у них составляет не более 2,5 градусов. Чердачное помещение в таких строениях не предусмотрено.

В качестве кровельного материала используются мягкие типы кровли: рубероид, стеклобит, бикрост. Именно такой вариант прекрасно подходит для гаражных кооперативов. Гаражи расположены впритык, друг другу и сделать крышу по-другому не получается.

Скатные крыши делаются под более сильным наклоном (15-60 градусов) и предусматривают наличие чердачного помещения.

Они имеют более сложную конструкцию из деревянных или металлических стропил.

Различают несколько видов скатных крыш:

– представляют собой простую в изготовлении, но прочную конструкцию. Передняя часть здания выше задней, за счет этого получается уклон, скат. Прекрасный вариант для гаражей.
Двухскатные крыши, как ясно из названия имеют два ската. По внешнему виду крыша напоминает палатку, конструкция немного сложнее предыдущего варианта, но тоже может быть выполнена самостоятельно. Гаражи с такой крышей делают в частных домах, если строение стоит отдельно и есть желание наверху обустроить комнатку для отдыха или хранения различных мелочей.
Шатровые или вальмовые крыши имеют сложную конструкцию. Для гаражей используется редко, только чтобы соответствовать дизайну всего участка.
не так сложны в постройке как шатровые, но и простыми их не назовешь. Ее преимущество, большое пространство. Для гаражей используется в тех случаях, если вы собираетесь жить над ним, иначе просто нет смысла.

Теперь давайте рассмотрим, какой материал для крыши гаража можно использовать.

Кровельные материалы

Рулонные материалы на основе битума или дегтя, стеклооснове с пластификаторами. Эти самонаправляющиеся материалы широко используются для покрытия односкатных и плоских крыш.

Гараж с двухскатной крышей

Процесс укладки не занимает много времени, справиться с этим делом не тяжело, но надо знать некоторые особенности. Стоят такие материалы не очень дорого, но и срок службы у них не большой (8-10 лет).

Металлочерепица изготавливается из оцинкованного железа, которое покрывают защитным слоем. Материал обладает рядом преимуществ: прочность, легко монтируется, имеет не большой вес, срок службы более 50 лет.

Монтируется на деревянную обрешетку. Для выполнения работ по не требуется специального оборудования и знаний. Применяется для скатных крыш отдельно стоящих гаражей.

Профнастил это облицовочный лист из оцинкованной стали. Материал выпускается разных цветов, что помогает сделать крышу наряднее. Обладает следующим рядом преимуществ: устойчивость к атмосферным осадкам, прочность, не подвержен коррозии, имеет легкий вес и прослужит много лет.

Ондулин – картон пропитанный битумом. Предназначен для покрытия кровли, но не пользуется большим спросом из-за ряда недостатков: быстро горит, краска облазит в течение трех лет, при монтаже большой расход крепежных материалов, срок службы не более 10 лет.

Выбирайте сами, чем закрыть крышу гаража. Это основные, наиболее часто используемые кровельные материалы.

Пришло время рассказать, как построить крышу гаража. Ниже будет описано строительство двух видов: плоской и односкатной конструкций, так как эти виды наиболее распространены.

Плоская крыша

Для отапливаемого и не отапливаемого помещения крыша строится по-разному.

Гараж с плоской крышей

Если решено, что гараж не будет отапливаться, крыша будет строиться так. На стены, под уклоном (3см) укладываются балки. Затем на них кладут дощатый щит.

Сверху расстилают рубероид. В качестве крепления используют деревянные или металлические рейки. Их набивают по всему уклону на расстоянии 60-70см друг от друга. Все крыша готова.

Если решено, что гараж будет отапливаться, работы выполняются в следующем порядке.

На стены укладываются балки или ж/б плиты перекрытия.
Сверху стелиться слой рубероида в нахлест, перекрытие минимум 15см.
Насыпается слой утеплителя. Для этих целей можно использовать шлак или керамзит. С помощью его формируется уклон крыши гаражей.
Делается цементная стяжка. Ее толщина должна быть не менее 2см. Теперь крыша должна постоять несколько дней, пока раствор не наберет прочность (5-10 дней).
На стяжку необходимо нанести битумный раствор или можно использовать растопленную смолу.
На этот ковер укладывается кровельный материал, мягкая кровля. Для этих целей обычно берут материалы на основе битума или стекла. Катают в несколько слоев. Нахлест в ряду может достигать 1/3 ширины рулона.
В завершении все стыки и примыкания промазывают гидроизолирующей мастикой или той же смолой.

Крыша на гараж готова. С внутренней стороны строения ее можно дополнительно утеплить. Делается это при помощи минваты или пенопласта.

Поверх них надо будет уложить пароизоляцию, чтобы утеплитель не впитывал влагу. После чего потолок закрывают вагонкой или листами фанеры.

Односкатная крыша

Как сделать крышу гаража? Это не сложно. Для начала надо определиться с углом уклона. Обычно он составляет не более 25 градусов.

Чтобы его достичь передняя стена гаража делается выше задней, на высоту, которая обеспечит нужный уклон. Теперь можно приступать к строительству каркаса крыши. Для этого понадобятся брусья, доски и бревна.

Устройство плоской крыши

Первый этап. Балки укладываются на сейсмопояс, который должен быть специально залит в верхней части стен. Если его нет, надо будет установить мурлатную доску в этой части стен. Балки кладут на расстоянии 70-80см одна от другой.

Второй этап. На уложенные балки крепятся опорные балки высокой части крыши, вертикальные стропила. Устанавливаем их на каждую балку. В итоге получается прямой угол (между балками и вертикальными стропилами).

Третий этап. Укладываем стропила, на которые будет крепиться обрешетка. Кладем их так же на каждую балку. Один конец стропила укладывается на нижнюю балку, а второй на вертикальные опоры верхней части крыши.

Совет! Не забывайте проверять высоту и угол крыши. Эти величины должны быть одинаковы везде.

Гараж – крыша пятый этап включает в себя прибивание обрешетки. Она нужна для придания жесткости конструкции и на нее крепиться кровельный материал.

Для этого используются рейки размером 50х50мм. Их прибивают гвоздями поперек стропил. Расстояние между рейками обрешетки должно быть такое, чтобы лист кровельного материала смог перекрыть две рейки и оставить запас 15-20см с каждой стороны.

Шестой этап. Настилается кровельный материал. Начинают снизу. Первый лист крепиться с края, но не намертво. Затем укладывают последующие два. Выравнивают все по краю и крепят окончательно. Затем кладут следующий ряд и так до верха.

Совет! Кровля крыши гаража укладывается внахлест. Для шифера и профильных материалов будет достаточно перекрытия равного одной волне материала.

Седьмой этап. Забивание ветрового фронтона. Для этого можно использовать деревянные доски или выложить кирпичную кладку. Не стоит забывать и про вентиляцию помещения и подкровельного пространства.

Раньше в качестве кровельных материалов для крыши использовали шифер. Теперь же на смену ему приходят более современные материалы профнастил и металлочерепица. И дело здесь не только во внешнем виде и долговечности. Современные материалы имеют малый вес и при монтаже они не раскалываются как шифер.

Крыша, сделанная таким образом не гарантирует теплоту в гараже. Ее надо утеплить.

Утепление крыши

Схема односкатной крыши

Холодный гараж не очень удобное место для ремонта машина, да и самому автомобилю это не пойдет на пользу. Поэтому рекомендуется при строительстве крыши сразу утеплять ее, а так же позаботиться о вентиляции. Как утеплить крышу гаража?

Для этого понадобятся следующие материалы:

Утеплитель. Это может быть прессованная минвата, пенопласт, пенополистерол или другие теплоизоляционные материалы.
Паро- и гидроизоляция. Раньше для этих целей использовали рубероид, но он не слишком подходит, если крыша для гаража сделана из профильного металла. На смену ему пришли новые материалы: диффузионные мембраны и гидроизолирующие пленки. Теплоизоляция может быть фольгированной или выглядеть как обычная пленка. Не обязательно покупать и тот и другой материал. Можно взять один и использовать его как паро- и гидроизоляцию.

Лучше это делать сразу при строительстве, эффект будет лучше. Устройство крыши гаража после утепления будет выглядеть следующим образом, начнем со слоев находящихся с внутренней стороны помещения.

Декоративный слой. Потолок зашиваем фанерой или вагонкой.
Пароизоляция. Набивается на стропила, поверх утеплителя. Пленка или мембрана должна герметично покрывать всю поверхность крыши. Чтобы этого достичь, стыки проклеивают специальной лентой, а сама изоляция стелется внахлест.
Теплоизоляция (утеплитель). Обычно специалисты рекомендуют делать расстояние между балками равное ширине утеплителя.
Гидроизоляция. Диффузионную мембрану стелют поверх утеплителя. Данный материал может пропускать влагу и пар только в одном направлении, вверх.
Контробрешетка. Выполняет сразу три функции. На нее крепиться обрешетка, она держит гидроизоляцию и помогает вентилировать подкровельное пространство (между кровельным материалом и диффузионной мембраной получается расстояние, равное высоте бруска контробрешетки). Крепятся рейки на стропила, по всей их длине.
Обрешетка. Рейки крепятся на контробрешетку в шахматном порядке.
Кровельный материал.

Теперь понятно как правильно сделать крышу гаража, чтобы было тепло. В принципе работа не сложная и по силам даже новичкам. Если что-то не понятно можно проконсультироваться у специалистов или посмотреть видео в интернете.

Мы описали наиболее распространенные конструкции крыш для гаражей. А вообще все зависит от того, где находится здание и как оно расположено.

Например, если говорить об отдельно стоящих строениях, то это может быть двухскатная крыша гаража из профильного металла. Это тоже не очень сложная конструкция, но для гаражного кооператива она вряд ли подойдет.

Автолюбители с большим опытом прекрасно знают, что идеально сделанная кровля для гаража очень важна, поскольку она является не только завершающим этапом всей постройки, но и служит защитой от разных атмосферных осадков. Возведение кровли - это сложный процесс, поэтому необходимо изначально ознакомиться с тем, какие крыши делают на гаражах, и правильно выбрать кровельное покрытие.

Какие бывают крыши для гаража

Кровля для гаража может быть разнообразной, поэтому необходимо изначально определиться с её конструкцией. Во многих случаях можно провести замену одного вида кровли другой, однако это подразумевает дополнительные расходы и беспокойство. Вот почему лучше ещё на начальном этапе строительства крыши сделать правильный выбор.

Перед выбором одного из видов каркаса кровли стоит определиться с её несущими характеристиками, размерами и формой коробки, после чего рассмотреть один из представленных вариантов конструкции крыши.

Особенности устройства односкатной крыши

Односкатная кровля - это самый простой вид конструкции, который сегодня очень востребован, так как аналогичных по стоимости аналогов у неё нет. Чтобы обустроить такую крышу, не нужно использовать особенные стройматериалы, специальную технику или иметь глубокие познания в области проектирования.

Односкатная крыша является самой простой и дешёвой конструкцией для перекрытия гаража

Особенности строительства односкатной крыши заключается в следующем:

Несущие стены строятся таким образом, чтобы их высота с противоположных сторон была разной.
На эти стены укладывается мауэрлат.
На несущие стены гаража укладывается мауэрлат
Стропила укладываются поверх мауэрлата и крепится к стойкам при помощи металлических уголков.
На мауэрлат устанавливается стропильная система
Затем набивается обрешётка.
На стропильную систему устанавливается обрешётка из продольных рядов обрезной доски
С внутренней стороны крыша утепляется.
Утеплитель закладывается в промежутки между стропильными лагами с небольшим натягом

В качестве стропильных ног часто применяют две соединённый по широкой стороне доски, однако лучший вариант - это использовать балки из металла или дерева с сечением 50*150 мм.

Односкатная кровля состоит из следующих частей:

основа кровли - это стропильная система, к которой прикрепляются все остальные составляющие элементы;
обрешётка - это опора для кровельного покрытия;
элементы, которые усиливают систему стропил;
изоляционные материалы, которые защищают конструкцию от воды и удерживают внутри строения тепло;
непосредственно покрытие для кровли гаража.

Верхние торцы гаража односкатной кровли должны иметь мауэрлат или брёвна, которые являются опорой для стропил. Их прикрепляют к стенам с помощью анкеров проволокой. Сами же анкеры могут замуровываться в кладку или забиваться в стену.

Подобную конструкцию можно укрывать любым видом кровельного материала: рубероидом, профнастилом, мягкой черепицей и т. д.

Как устроена двускатная кровля

Над гаражом устанавливают двускатную кровлю, если необходим чердак. Наиболее распространённая конструкция фронтона двускатной крыши - это равнобедренный треугольник.

Стропильная система двускатной кровли может быть выполнена в следующих вариантах:

Наслонная. Балки стропил упираются не только в коньковую, но и карнизную часть. На стенах лежит мауэрлат, к которому прикрепляются нижние части балок, а прочный прогон опирается на промежуточные столбы или внутреннюю стену. Опорную раму делают перед тем, как будет установлена система стропил. Наслонная двускатная кровля распирает стены, а значит, она не может подойти для всех типов гаражей.
Наслонные стропила опираются не только на несущие стены здания, но и на внутреннюю опору
Бесстропильная. В этом случае можно обойтись без подробных расчётов, специальных подъёмных механизмов, а также сложных конструкций. Упор - это фронтоны треугольной формы, которые традиционно изготавливают из кирпича. Недостаток - в длине постройки есть ограничения. Максимальный размер - это девятиметровые балки из металла.
Бесстропильную кровлю можно применять только при длине строения не более 9 метров
Висячая. Опора делается исключительно на несущие стены, причём не будет распирания коробки от значительных нагрузок, вызванных обильным снегопадом или массой кровельного покрытия. Стропила крепятся друг к другу в коньке и закрепляются накладкой. Каркас не разъезжается благодаря затяжкам, которые устанавливаются в нижней части стропил. Если конструкция подразумевает большие пролёты, тогда производят монтаж ригеля, бабки и подкосов, которые предотвращают провисание стропильной системы.
Висячие стропила опираются только на несущие стены, а от расползания их защищают рёбра жёсткости: затяжки и ригели

Произвести монтаж двускатной крыши очень просто, поскольку её основа состоит из нескольких стропил идентичных размеров. Установка стропил каркаса делается последовательно, а далее они соединяются в самой верхней части кровли.

Опора кровли - это стены строения. Для правильного расчёта размеров конька, а также стропил необходимо знать не только угол наклона кровли, но и габариты строения. Чтобы аккуратно сделать козырёк, нужно добавить приблизительно полметра к длине стропил.

Монтаж двускатной крыши начинается с обустройства стропильных ферм, которые собираются на земле по шаблону. Установку мауэрлата производят по периметру строения, а далее его прикрепляют к стене с помощью анкеров. Между мауэрлатом и стеной делают прослойку из рубероида.

Характерные особенности ломаной кровли

Ломаная кровля представляет собой конструкцию с многочисленными ломаными линиями. В принципе, это вид двускатной кровли, позволяющий создать на мансардном этаже дополнительное помещение.

Различают такие виды ломаных кровель:

От выбранного вида кровли зависит надёжность строения и его комфортабельность. Однако наибольшую популярность сегодня приобретают ломаные четырёхскатные кровли, поскольку они идеально сочетают две особенности: эффективное применение дополнительного пространства и невысокую сложность монтажа системы стропил. Такой подход подразумевает получение полноценных жилых помещений при небольших финансовых вложениях.

Устройство ломаной четырёхскатной крыши гаража позволяет создать полноценные жилые помещения на втором этаже

Чтобы соорудить ломаную кровлю, необходимо изготовить довольно габаритную конструкцию стропильной системы, однако при её возведении можно применять модульные способы установки, благодаря чему не обязательно использовать разное грузоподъёмное оборудование. Стропильная система и стойки обрезаются под нужным углом в тех местах, где есть переломы скатов. Чтобы закрепить узлы, надо применить «косынки» из фанеры с максимальной толщиной 2 см.

Такая конструкция четырёхскатной кровли прекрасно подойдёт для гаражей небольших размеров, где не получается сконструировать ломаную кровлю более сложной формы. Для строений с большими площадями производят монтаж другой системы стропил.

Эксплуатируемая крыша гаража

Эксплуатируемая крыша - это конструкция плоской формы, которая имеет специальное покрытие. Подобную конструкцию можно построить над всей площадью здания или над некоторой его частью.

Эксплуатируемую крышу условно делят на такие виды:

Крыша с зоной отдыха. Здесь можно расположить кафе, сделать открытую площадку под солнцем, устроить тренажёрный зал на свежем воздухе и т. д.
На крыше гаража можно сделать комфортную зону отдыха
Крыша-паркинг. Предназначается для организации стоянки машин.
Такая крыша-паркинг может быть построена только на гаражах большой площади
Зелёная крыша. Представляет собой плодородный слой, на котором высаживаются цветы и устраиваются газоны.
На плоской крыше большого гаража можно устроить «зелёную» зону отдыха
Кровля-терраса. Имеет искусственное или натуральное покрытие, которое предназначается для проезда, пеших прогулок или просто отдыха (дорожки, теннисный корт и так далее).
На эксплуатируемой плоской крыше гаража можно устроить бассейн, теннисный корт, зону отдыха и т. д

Устройство такой крыши должно соответствовать нормам, которые указываются в СНиП, поскольку от правильности выбранных материалов, проведённых расчётов, а также учёта нагрузок зависит эксплуатационное время крыши.

Обычно конструкция кровли обладает многослойной структурой, а делается она таким образом:

жёсткое основание;
обязательный слой пароизоляции;
утеплитель;
стяжка под правильным углом;
слой гидроизоляции;
защитный разделитель;
финишное покрытие.

Обустраиваться эксплуатируемая крыша может и с применением гранитного гравия (фракция 25/32 мм), который укладывается на геотекстиль. Чтобы кровля эксплуатировалась нормально, гравий укладывается толщиной минимум в 50 мм. Геотекстиль параллельно с гравием сделает покрытие более стабильным.

Неоспоримые достоинства откатной кровли для гаража

На сегодняшний день большой интерес вызывают мобильные откатные кровли, которые имеют множество достоинств перед традиционными крышами.

По своей конструкции откатная кровля может быть такого вида:

Съёмная целиком. В этом случае вся конструкция либо её определённая часть складывается и уходит со своего места.
Раздвижная. Кровля сдвигается или раскрывается в разные стороны.
Небольшой гараж-ракушка является простейшим вариантом гаража с раздвижной крышей
Передвигающаяся. Конструкция смещается по специальным роликам.
Полностью передвигающаяся крыша гаража составляет одно целое с подъёмными воротами
Сдвижная частично. Только отдельный элемент кровли становится мобильным.
Очень удобный небольшой гараж с частично сдвигающейся крышей создали японские инженеры

По функциональным возможностям откатные кровли делятся на:

сезонные (конструкция сдвигается только в определённый период, обычно летом);
постоянные (используются на протяжении всего года);
временные (используются для передвижных лёгких строений).

Кроме того, откатная кровля может быть не только капитальной, когда покрывается все строение или его конкретная часть, но и пристроенной над разнообразными строениями к основному дому. Помимо прочего, раздвижная кровля может быть сконструирована и над другими стоящими отдельно зданиями, например, оранжереями, теплицами или обсерваториями.

Основные элементы раздвижной крыши - это несущие профили из алюминия, которые изготавливаются с разнообразным защитным покрытием в виде:

анодирования;
порошковой краски;
различных эмалей.

Чтобы придать профилям жёсткость, внутри них устанавливают трубу из стали с квадратным сечением. Однако самыми прочными считаются такие формы каркасов раздвижных крыш, как:

купольная;
арочная;
односкатная с углом наклона минимум 45 o .

Для других типов крыши, которые имеют угол ската до 45 o , используют только усиленные покрытия, а также профили.

Самыми качественными и эффективными вариантами обустройства раздвижной кровли считаются покрытия из оргстекла, триплекса или закалённого стекла. Подобный вид панелей может выдержать град до 14 мм.

Какие виды материалов применяют для крыши гаража

Кровля гаража может строиться из разнообразных стройматериалов, причём их стоимость зависит от «толщины» вашего кошелька, а способы укладки - от имеющегося у вас времени. Поэтому стоит основательно задуматься над видом кровельного материала для гаража.

Довольно популярный и известный среди потребителей материал, который приемлем по цене и прост в использовании. Достаточно одного рулона, чтобы перекрыть 10 м 2 кровли и забыть о ней лет на 15. Основное достоинство рубероида состоит в том, что это покрытие недорогое и прочное, однако для его применения надо изготовить обрешётку, а также жёсткий каркас.

Рубероид является одним из самых недорогих и популярных материалов для покрытия кровли гаража

Гидроизоляция считается высококачественной при условии, что её изготовили минимум из четырёх различных слоёв, при этом использовали разные виды рубероида.

Профнастил

Это современный материал, вытесняющий шифер, поскольку срок эксплуатации профнастила превышает полвека. Решая, чем покрыть кровлю гаража, подумайте о том, чтобы приобрести несуще-стеновой материал марки НС. Волнообразный профиль листа делается с помощью холодного проката. Все виды профнастила имеют идентичную волнообразную трапециевидную форму, зато размер и высота материала отличается у всех марок.

Профнастил является одним из самых популярных материалов для устройства кровли гаража, потому что он имеет небольшой вес и служит не менее 50 лет

Профнастил - это стойкий, огнеупорный, а также водо- и звуконепроницаемый кровельный материал, отвечающий государственным нормам. Его преимущество заключается в возможности повторного использования.

Шифер

Традиционный шифер часто применяется для обустройства крыши гаража, так как его эксплуатационный срок составляет около 40 лет при умеренной стоимости. Материал представляет собой асбестоцементную плиту, установить которую довольно просто - просверливаются отверстия, в которые вбиваются оцинкованные гвозди с припуском в пару миллиметров. Далее монтаж этого материала проводится идентично устройству кровли из профнастила с единственной только разницей - спиливаются углы внутренних пролётов.

Шифер на крышу гаража укладывается так же, как и профнастил и крепится специальными шиферными гвоздями

Черепица

Крыша гаража может быть сделана также из цементно-песчаной или керамической черепицы. Данные виды натурального покрытия служат приблизительно 100 лет и отличаются устойчивостью к ультрафиолету, огнестойкостью и способностью переносить разнообразные перепады температуры. Кроме того, черепица превосходно поглощает шум, не сохраняет статическое напряжение и имеет низкую проводимость тепла.

Для укладки черепицы на двускатную крышу используются специальные замки на каждом изделии

Если строится крыша с уклоном около 12 градусов, то идеальным вариантом является металлочерепица. Настил изготавливается из оцинкованной стали толщиной 0,6 мм, которая покрывается полимерным составом. Чтобы придать материалу форму, его штампуют. Металлочерепица реализуется в разнообразной палитре цветов.

Металлочерепица укладывается большими листами, часто соответствующими по длине размерам ската

Фальцевая крыша

Металл - наиболее лёгкий стройматериал, позволяющий экономить средства при монтаже каркаса. Конечно же, обслуживая конструкцию из металла, придётся потратить немало средств, однако такой материал подходит для любого вида кровли. Например, планируя построить металлическую крышу, при её обустройстве можно обойтись только обрешёткой, которая сделана из брусьев.

Для создания фальцевой крыши гаража используются специальные инструменты, формирующие профиль крепления листов

Установка фальцевой конструкции подразумевает применение специального оборудования и привлечение профессионалов, поскольку даже незначительные «проколы» в расчётах приведут к перекосам, устранить которые куда тяжелее, чем сразу же правильно построить крышу.

Чем и как утеплить кровлю гаража

Любой автомобилист мечтает о тёплом гараже, при этом сделать кровлю утеплённой довольно просто.

В современном строительстве крышу гаража утепляют комбинированно, то есть сочетают традиционный утеплитель с теплоизолятором, который отражает свет и не пропускает инфракрасное излучение. Однако в некоторых случаях такие расходы могут быть неоправданно высокими, например, если строение является отдельно стоящим. Тогда используют классические материалы, такие как:

Минеральная вата. Она обладает прекрасными техническими характеристиками. Её применяют только с гидро- и пароизоляционным материалом, который предохраняет минеральную вату от воды. Кроме того, минвата вполне доступна по стоимости.
Минеральная вата вставляется в ячейки между стропилами и крепится проволокой или леской до того, как будет уложено финишное покрытие потолка
Стекловата. Этот материал стоит дешевле других утеплителей, но имеет низкую степень огнеупорности. Если предполагается делать скатную кровлю, тогда лучше купить специальный тип стекловаты, который отличается высокой плотностью структуры. Выпускается такой материал в рулонах с шириной, равной нормальному расстоянию между стропильными ногами.
Стекловата является одним из самых недорогих и доступных материалов для утепления кровли
Пенопласт. Это водонепроницаемый материал, который по своим теплоизоляционным характеристикам аналогичен минвате. Пенопласт - легковоспламеняемый утеплитель, однако марка ПБС-С с добавлением антипиренов имеет свойство самозатухания. Благодаря таким особенностям материала, его применяют в качестве утеплителя для кровли гаража. Ко всему прочему, он не гниёт, на нём не образовывается плесень, а также грибок.
Укладка пенопласта в обрешётку кровли гаража не требует особенных навыков
Пеноизол. Представляет собой жидкий пенопласт, но с лучшими показателями. Он устойчив к огню и воде, застывает, попадая в замкнутое пространство, и образует идеальное бесшовное покрытие. При всём этом пеноизол стоит дешевле любого листового пенопласта, а срок его эксплуатации составляет около 40 лет без утраты характеристик.
Для утепления кровли пеноизолом необходимо использовать специальное оборудование для напыления

Можно применить и традиционные варианты для утепления крыши гаража, например, использовать опилки, однако с современными материалами они не сравнятся.

Помещение гаража является объектом с высокой вероятностью возгорания, поэтому необходимо приобретать утеплитель с улучшенными характеристиками огнестойкости.

Утепляем крышу гаража изнутри

Необходимые инструменты:

специальные кнопки или мебельный степлер со скобами;
плёнка для пароизоляции;
столярные инструменты;
самоклеящийся скотч;
гидроизоляция;
утеплитель.

Теплоизоляция кровли изнутри проводится следующим образом:

Выполняем гидроизоляцию. Стыки герметизируем специальным скотчем.
Для гидроизоляции крыши гаража изнутри используется специальная плёнка
Устанавливаем теплобарьер. При использовании листового пенопласта необходимо изначально произвести монтаж обрешётки, а уже потом материал закрепить саморезами, параллельно проклеивая все стыки монтажной пеной. Минвата укладывается в пространство между стропилами и держится там за счёт небольшого натяга, вызванного чуть большими размерами листа, чем межстропильное расстояние.
Пенопласт укладывается в ячейки между стропилами и крепится специальными дюбелями или монтажной пеной
Пароизоляция. Слой утеплителя накрываем листами пароизоляционной плёнки, а места их соединения проклеиваем самоклеящейся лентой.
Пароизоляционный материал крепится к стропилам поверх утеплителя

Подобный пирог укладывается не только на балочные конструкции из дерева, но и на железобетонные плиты. Перед монтажом балки защищаются листовым материалом, после чего к нему прикрепляется гидроизоляция, затем утеплитель и пароизоляция.

Не допускайте контакта гидроизоляционной плёнки с утеплителем, между этими материалами должно быть определённое расстояние для вентиляции. Прямой контакт допускается только в случае, если была использована супердиффузионная мембрана.

Видео: как утеплить крышу гаража внутри

Утепляем крышу гаража снаружи

Снаружи крыша утепляется ещё на стадии строительства, так как не очень удобно раскрывать уже готовое здание с целью исправления недочётов. Обратите внимание на наличие пароизоляции, которая должна быть установлена со стороны помещения. Так вы сможете предотвратить не только повторное конденсирование паров, но и избежать неприятных подтёков. Как сделать утепление кровли гаража снаружи:

Монтаж утеплителя снаружи во многом похож на укладку изнутри - материал так же закладывается между стропильными лагами

Гидробарьер - это последний слой. Желательно стыки заклеить клейкой лентой.

Качественно уложенный гидробарьер защитит крышу гаража от проникновения воды

На последнем этапе монтируем материал для кровли гаража.

Видео: как утеплить крышу гаража снаружи

Как провести ремонт крыши гаража

Протечка - это основная неприятность, которую приносит кровля гаража, а причины для этого могут быть такими:

исчерпание ресурса прочности за время эксплуатации;
отрицательное воздействие погоды;
некорректный монтаж крыши;
механические повреждения из-за небрежной очистки кровли от снежного покрова;
низкокачественный финишный материал;
пренебрежительное отношение к монтажу гидроизоляции;
нарушение норм установки при использовании кровельного материала.

Протечки должны устраняться ещё на стадии появления плесени или мокрых пятен. Изначально стоит проверить места соединений, а также стыков, затем целостность крыши на предмет дыр, сколов или прочих повреждений. Кроме того, необходимо устранить разнообразные виды засорений, например, из сухих листьев, которые засоряют углы крыши и накапливают влагу.

Способ ликвидации протечки зависит исключительно от объёма повреждений и характеристик материала для кровли. Частичный ремонт можно проводить для мелкоштучных, а также мягких кровельных материалов. Объём ремонтных работ для панельного и листового материала зависит только от сложности конструкции и её повреждений.

С помощью рубероида можно быстро и недорого полностью отремонтировать крышу гаража и избавиться от протечек

Подготавливая чертежи и проект кровли гаража, сразу закладывайте в смету лишние 10% на прочие расходы, которые сложно предвидеть.

Видео: как отремонтировать крышу гаража

Качественное возведение крыши гаража - оптимальный вариант минимизировать свои расходы, если у вас есть необходимые знания в строительстве. Выбор материала и инструментов имеет большое значение при обустройстве кровли. Достаточно прочитать необходимую информацию, и вы сможете самостоятельно произвести все работы. Желаем вам успеха!

Многие автолюбители очень дорожат и любят свое авто, поэтому по возможности стараются укрыть свой авто в тепленьком и уютном гараже. Однако, не каждый автолюбитель имеет теплый и уютный гараж. Но многие владельцы автомобилей решаются на постройку своего собственного гаража.

Безусловно, возвести кирпичную кладку сделать совсем не сложно, сложность заключается в постройке крыши гаража. Поэтому у многих изначально возникает резонный вопрос: как сделать крышу гаража своими руками?

Построить крышу гаража своими силами возможно, если иметь начальные навыки строителя и иметь общее представление о конечном результате постройки.

Наиболее простой и оптимальный вариант при строительстве крыши на гараже, это односкатная крыша. Собрать такую конструкцию не составит больших проблем и сложностей, к тому же данный вариант имеет свои плюсы:

не требует какого-либо опыта и знаний
не требует больших финансовых затрат
процесс строительства не отнимет много времени, как правило, не более 3-4 дней
конструкция такой крыши имеет долгий срок эксплуатации

Особенности расчета крыши для гаража

Следует отметить, что односкатная крыша имеет несколько различных типов строения конструкции. Поэтому, встречается такие ситуации когда крыша гаража имеет продолжение от жилой постройки, однако наиболее правильный вариант это, когда строение гаража имеет обособленную и не примыкающую к другим строениям постройку.

Определение угла ската

В процессе проектировки гаража очень важно правильно и грамотно выполнить уклон ската, это необходимо для стекания воды во время дождей. В этом случае необходимо установить опорные стены имеющие разный уровень. Однако уклон ската зависит от различных нюансов.

Особенности климатических условий. В этом случае уклоны рекомендуется делать исходя из особенностей климата, так, например, с климатом, где выпадает большое количество осадков в виде дождя и сильного и порывистого ветра, уклон рекомендуется выполнить не более чем на 5-7°. А вот если климат более суровый с большим количеством снега, в этом случае уклон рекомендуется выполнить не более 25°.

Выбор кровельного материала. Безусловно, один из важнейших вопросов в строительстве крыши, чем покрыть крышу гаража? В основном для кровли гаражей используются битумно-полимерные рулоны или так называемый “рубероид”, так же хорошо использовать для таких целей шифер либо листы стали или металлочерепицу.

Однако все они имеют различный угол уклона. Так например “рубероид” имеет показатель не более 10°, для шифера рекомендуется иметь уклон не более 20°, а вот для металлочерепицы характерен уклон около 25°.

Внешний вид архитектурной панорамы участка. В этом случае необходимо соблюдать практически одинаковый уклон всех строений крыш, это необходимо для создания единой общей панорамы участка.

Расчет стропильного каркаса

В наше современное время не так сложно рассчитать необходимые параметры при проектировании, если использовать специальные современные программы или строительные калькуляторы. В этом случае нужно лишь ввести все параметры гаража с односкатной крышей и результат в автоматическом режиме выдаст вам всю самую необходимую информацию.

Уровень сложности стропильной системы

В процессе постройки односкатной крыши своими силами очень важно сделать всю конструкцию очень прочной. При этом необходимо дополнительно монтировать специальные узлы-усилители конструкции.

Как правило, гараж с односкатной крышей для одного легкового автомобиля имеет ориентировочные габариты 3,0х5,5 метра, однако по желанию можно менять в сторону уменьшения или увеличения габаритов.

Сборка односкатной крыши для гаража

Перед закупкой материалов необходимо еще раз все точно пересчитать, и только после этого можно закупать все необходимое для строительства. По сути, построить односкатную крышу своего гаража не так уж и сложно.

Необходимо лишь только все выполнять последовательно и не спеша. Желательно, чтобы у вас имелся чертеж крыши, что будет служить вам четким руководством к действию.

Немаловажное значение имеет и утепление крыши. Поэтому многие не знают чем и как утеплить крышу гаража? Процесс утепления гаража считается практически конечным этапом строительства. Для утепления гаража можно использовать практически любой утеплитель.

Утеплитель закладывается между стропильными балками, при этом между собой они должны прилегать плотно. Для утепления односкатного гаража можно использовать утеплитель с толщиной 20 см.

Таким образом ремонт крыши гаража можно сделать своими руками. При этом, в процессе строительства ничего сложного нет. Единственная сложность только в том, что в некоторых моментах потребуется помощь помощников. Это связано с тем, что балки и стропила длинные и тяжелые и их надо где-то придержать поэтому, здесь нужны помощники.

Если у вас возникнут сложности при выборе конструкции крыши, то здесь можно посмотреть красочные и иллюстрированные фото крыши гаража. Возможно, что какой-либо вариант вам понравится.

Фото крыши гаража

Крышу с двумя скатами над гаражами сооружают немногим реже односкатного аналога. Хотя согласно всеобщему заблуждению один скат требует меньше затрат, конструкцию «домиком» зачастую построить дешевле. С ее наклонных поверхностей беспрепятственно стекает вода, потому нет смысла укладывать многослойную гидроизоляцию.

В устройстве парапетов, увеличивающих расход материалов, нет необходимости. Несложный процесс возведения вполне доступен домашнему умельцу, если он знает, как сооружается двухскатная крыша на гараж в точном соответствии с технологическими указаниями.

Домики для четырехколесных «коней» оснащаются ровно такими же типами крыш, как и дома самих автолюбителей. В технологиях возведения скатных конструкций для гаражей и жилых зданий практически нет отличий.

Высота определяется предпочтениями хозяев и их планами на использование подкрышного пространства. В нем свободно можно организовать мастерскую, комнату отдыха или склад, если несущая способность коробки не будет ввергать в сомнения по прочностным аспектам.

Крутая крыша средств на обустройство потребует больше, чем ее невысокий аналог. Скаты ее солидней по размерам, а элементы стропильного каркаса внушительней. Поэтому даже среди отечественных собственников кирпичных и бетонных гаражей не слишком много любителей высоких конструкций, если не планируется эксплуатация чердака. К необходимости регулярно счищать снег с низко-скатной крыши они относятся весьма благосклонно, как к веской причине лишний разок посетить гараж и навести порядок в личных владеньях.

Утепленная двухскатная крыша гаража позволит существенно сэкономить тепло. Однако без убедительных климатических показателей в регионе строительства повышать теплотехнику строения неразумно. При необходимости укладывают теплоизоляционный материал между стропильными ногами, снизу защищают пароизоляционной пленкой, сверху гидроизоляцией.

Работы проводятся в соответствии с правилами устройства обычных скатных крыш, стропильные системы могут быть выполнены как из древесины, так и из оцинкованного металлопроката.

В зависимости от проектных данных обустраиваемой коробки в сооружении стропильных систем над гаражами используется:

Наслонная технология, согласно которой у верхнего и нижнего края каждой стропильной ноги имеется собственная надежная опора. Низ наслонных стропилин обычно опирается на стенки постройки. Верх – на прочную прогонную систему, опирание которой в свою очередь производится на внутреннюю стенку или ряд опорных столбов внутри гаража. Строительство наслонной стропильной системы начинается с возведения рамы, увенчанной коньковым прогоном. Именно на раму опираются верха попарно установленных стропилин.
Висячая технология, согласно которой стропила опираются только на стенки коробки. Точкой опоры для верхней пятки висячей стропилины служит аналогичная часть зеркально развернутого собрата. Стропильные системы висячей разновидности сооружаются в основном путем установки треугольных ферм, основание которых чаще всего служит потолочной балкой, реже расположенной выше стяжкой. Фермы можно купить в полностью подготовленном к монтажу виде или изготовить самостоятельно.

Стропильные системы наслонной разновидности сооружаются над гаражами, если есть необходимость в перекрытии большого пролета. Например, в гаражах с двумя или более боксами для машин. В таких постройках обычно имеется как минимум одна стена или ряд опорных столбов для поддержания кровельной конструкции. Висячая схема идеально подходит для возведения крыши над строением, рассчитанным на одно авто. Внутренние стенки и опорные столбы в малогабаритных постройках неприемлемы из-за незначительных размеров полезного пространства.

Обе разновидности стропильных каркасов при перекрытии небольших пролетов до 5м включают минимум элементов. Наслонная система состоит из установленных парами стропильных ног и прогонной конструкции, висячая – из ряда стропильных ферм. При увеличении пролетов усложняется, дополняется подкосами, опорными столбами, дополнительными прогонами бабками, ригелями и т.д.

Заметим, что для устройства крыши с двумя скатами сооружение стропильного каркаса не является условием обязательным. Скаты могут быть сформированы треугольными фронтонами. На покатые стороны фронтонов укладываются слеги – балки, параллельные коньковому прогону и свесам. Бесстропильная методика практикуется преимущественно в деревянном строительстве. Кирпичные и каменные постройки с фронтонами все же принято обустраивать с помощью стропильных ферм, установленных внутри коробки.

Технология строительства крыш для гаража

Простейший путь получения информации – тщательный разбор методов и технологий сооружения. Желающим знать, как самостоятельно построить гараж с прочной двухскатной крышей, мы предлагаем несколько наиболее распространенных примеров. Рассматривать будем строительство крыш над каркасными стенами. Их специфика заключается в креплении стропильной системы к верхней обвязке стеновых опор, а не к мауэрлату кирпичных и бетонных гаражей. Разница не принципиальная, но забывать о ней не стоит, особенно на стадии проектирования, т.к. закладные детали для крепления мауэрлата должны быть заложены в процессе возведения стен.

Финишное кровельное покрытие для гаражей выбирают, ориентируясь на показатели крутизны конструкции и на собственные экономические соображения. Материал, из которого выполнены стены, серьезного значения не имеет. В обустройстве низко-скатных построек используют в основном рулонные материалы, привлекающие хозяев отличными водоотталкивающими качествами.

Для кровли крыш повыше применяют металлочерепицу или экономичный , радующие не только ценой, но и возможностью самостоятельно уложить покрытие. Керамическая черепица и натуральный камень над отечественными гаражами встречаются крайне редко, и то лишь в случае вменения единых ландшафтных требований к участку.

Наслонные варианты гаражных крыш

Пример двухскатной крыши над «одноместным» гаражом вполне доступен неопытному исполнителю. Крыша холодная, но при желании этот аспект можно продумать и доработать самим. Ширину доски, из которой будут производиться стропильные ноги утепленной крыши, следует подобрать так, чтобы толщина утеплителя была на 3-5см меньше. Разница эта нужна для формирования вентиляционных потоков, отводящих испарения и конденсат от утеплителя.

Если с покупкой досок требующегося размера ничего не получится, поверху стропилин прибивается обрешетка – брусок, наращивающий недостающую ширину.

Простейшая стропильная конструкция

Пошаговый инструктаж для мастеров, решивших своими руками построить холодную двухскатную крышу гаража:

Проводим разметку по верхней обвязке длинных стенок гаража. Отмечаем шаг установки стропилин, который согласно проекту равен 40 – 60см. Короче, стенку банально делим на равные отрезки, длина которых не меньше 40см, но не больше 60см. Размечаем от угла коробки, не забываем, что крайние пары стропильных ног должны быть установлены заподлицо с торцовыми стенами.
Монтируем потолочные балки. Согласно разметке устанавливаем доску на обе стены. Лечь она обязана на ребро строго горизонтально. Проверяем горизонтальность уровнемером и фиксируем парой гвоздей или уголками. Потолочные балки заодно с основной работой играют роль затяжек, компенсирующих распор. Если нужно недорого утеплить постройку, то теплоизоляцию лучше разместить между потолочными балками, снабдив изнутри пароизоляционной пленкой и дополнительной обрешеткой.
По установленным потолочным балкам раскладываем куски фанеры или подобного материала для обеспечения доступа к площадке строительства стропильного каркаса.
Отмечаем середину обеих торцевых стен, метку ставим на верхнюю обвязку. К торцам временно прибиваем рейку так, чтобы одна грань ее совпала с условной центральной осью. Вспомогательная рейка нужна для точного определения положения конька и для изготовления шаблонов стропилин.
Прикладываем доску с торца к месту установки крайней стропильной ноги. Отмечаем по факту линии запилов. Это шаблон, пользуемся им, чтобы сделать остальные стропилины с равнозначными размерами и запилами.
Ориентируясь на вспомогательные рейки, между которыми желательно натянуть шнур, устанавливаем опоры под коньковый прогон. При строительстве большепролетных конструкций опоры устанавливаем через 120см. Проконтролировав вертикальность, фиксируем стойки металлическими уголками с усиливающей перемычкой.
На опорные стойки ребром укладываем коньковый прогон, проверяем горизонтальность и прибиваем.
К основанию расположенных в середине опор прибиваем брусок, параллельно коньковому прогону. Он выполнит функцию лежня, укладка которого слишком сильно нагрузила бы каркасную постройку.
Монтируем подкос, верх которого упираем в прогон, низ в брусок у основания опоры. Угол наклона подкосной детали около 45º. Если установить предстоит несколько подкосов, их направляют в противоположные стороны.
Заготовленные стропила перемещаем на крышу, ставим на место, крепим гвоздями вверху к прогону, внизу к обвязке и к расположенной рядом потолочной балке. Начинаем с крайних пар, между которым следует протянуть шнурку. Ориентируясь на показания шнурки, производим монтаж рядовых стропилин.
Демонтируем вспомогательный брусок. Его замещаем двумя стойками, прибитыми к стропилам вверху и к обвязке внизу.
Каждую вторую пару стропилин оснащаем затяжкой.
Для оформления фронтонных свесов к крайним парам стропильных ног крепим уголками консольные укороченные балки, затем обшиваем периметр ветровой доской.

Для изготовления стропилин, подкосов и балок используем доску 50×150мм, 50×200мм или 50×250мм. Следует учесть, что сечение материала для конькового прогона должно быть больше сечения рядовых элементов стропильной системы. Затяжки можно сделать из доски 25×100мм.

По готовой стропильной системе нужно выполнить обрешетку: сплошную, если укладывать запланировано рулонный материал, разреженную, если производиться будет или профилированного стального листа.

В сооружении стропильных систем наслонной категории для небольших гаражей используются одинаковые технологические принципы. Независимо от крутизны скатов самостоятельному мастеру придется выполнить все описанные выше этапы работ.

Поверх готовой стропильной системы полосами настилается рулонная гидроизоляция, укладка которой производится от свеса к коньковому прогону, потом обрешетка и кровельное покрытие.

Большепролетная наслонная крыша

Пример строительства крыша над большепролетной коробкой подтверждает непоколебимость технологических принципов. Особенность сооружения заключается в том, что обустраиваемый объект условно разделен на сектора.

Кроме несущих стен имеется два ряда опорных стоек, на которые уложены боковые прогоны. Прогонная конструкция опирается не на лежень или балки перекрытия, а на дополнительные стойки. Сектора коробки не превышают лимита в 5м, поэтому их не усиливают подстропильными ногами – подкосами.

Висячие схемы крыш для гаража

Висячие стропильные системы вполне обоснованно лидируют в сфере сооружения малогабаритных гаражей. Хозяев и строителей не пугает сложность ремонта и замены испорченной детали висячей стропильной системы. Гораздо удобнее и безопаснее соединять стропильные ноги в фермы, а затем поднимать их на крышу, чем устанавливать по-отдельности каждый наслонный элемент на высоте.

Элементарный способ строительства

Перед возведением крыши по висячей методе следует сделать точный расчет или запастись готовым проектом с точными размерами фронтонов.

Висячую стропильную систему для гаражной крыши будем сооружать следующим образом:

Размечаем будущее положение стропильных ног согласно указаниям проекта.
В соответствии с обозначенными в проекте размерами изготавливаем стропильные фермы и запиливаем нижние пазы для опирания на обвязку.
Устанавливаем сначала крайние фермы, примыкающие к фронтонам, соединяем их между собой шнуркой.
Устанавливаем промежуточные фермы, не забывая сверяться с показаниями шнурки. Верхние грани стропилин должны сформировать ровную воображаемую плоскость.
Устанавливаем диагональные ветровые связки изнутри постройки. Они обеспечат жесткость стропильного каркаса.
Обшиваем фронтоны плитами ОСП-3.
Крепим к торцам крайних стропильных ферм укороченные балки для формирования фронтонных свесов.
Монтируем по периметру ветровую доску.
Поверх готовой стропильной конструкции крепим обрешетку, разновидность которой соответствует типу финишного покрытия и требованиям производителя материала.

В примере обрешетка устраивается для мягкого вида покрытия из плит ОСП. Аналогичный по характеристикам сплошной настил под кровлю может быть устроен из доски. Желающим выяснить, как правильно сделать обрешетку двухскатной крыши на гараж, следует знать, что плиты укладываются вразбежку, а доски параллельно свесам или под углом 35º-45º к ним. Между элементами обрешетки следует оставлять зазоры минимум 3мм, необходимые для теплового расширения материалов.

Значительное преимущество висячих конструкций заключается в том, что стяжки заодно работают как потолочные балки. В разобранном варианте стяжка завышена, и внутренняя обшивка выполняется прямо по ней. Чердак в подобном проектном решении исключен. Зато благодаря завышению стяжки увеличивается потолок и внутреннее пространство, что можно в подробностях разглядеть на фото этапов устройства двухскатной крыши гаража:

Если висячими стропильными треугольниками предстоит перекрывать пролет более 9м, затяжку сращивают из двух досок или брусьев. В вершине треугольника устанавливается бабка-подвес, предотвращающая провисание затяжки. Она соединяется подкосами со стропильными ногами. Внизу подвеса есть устройство подтягивания затяжки в случае ее провисания.

Висячие конструкции для крупных пролетов

Висячие стропильные системы пригодны для перекрытия пролетов до 14м. в частном хозяйстве гаражи подобных габаритов встречаются нечасто. Однако крупногабаритные постройки нередко оснащают висячими стропильными фермами так, как в представленном примере двухэтажного гаража.

Стены двухэтажного гаража сложены из бруса, из него же выполнены фронтоны и внутренняя перегородка. Брусовые фронтоны дают возможность отказаться от стропильной схемы посредством монтажа слег. Однако каркас крыши в примере сделан традиционно: с помощью висячих стропильных треугольников.

Стропильные фермы устанавливаются обычным способом: нижними врубками опираются на стены, верхами друг в дружку. Место соединения верхов укреплено деревянными прибоинами. Потолок холодной крыши подшивается гипсокартоном изнутри стропильной системы. Снаружи на стропила настилается сплошной гидроизоляционный ковер.

Материал укладывается полосами с легким провисанием на случай традиционных подвижек древесины при колебаниях влаги с температурой. Полосы гидроизоляции укладываются в направлении от свеса к коньку, к стропилинам крепятся сначала степлером, потом рейками обрешетки. Под металлочерепицу и профлист устраивается разреженная обрешетка с шагом, указанным производителем. Под металлические покрытия с полимерной оболочкой недопустимо укладывать битумную гидроизоляцию.

В случае сооружения утепленной крыши над двухэтажным гаражом по указанному проекту, целесообразно этапы работ распределить другим образом. Первым делом лучше уложить гидроизоляцию, смонтировать обрешетку и закрепить на ней покрытие.

На крупных по площади объектах плиты или маты теплоизоляции удобней и разумней устанавливать, когда наружная часть кровельного пирога полностью готова. Так исключается угроза намокания теплоизоляции, из-за чего возникает угроза постепенного разрушения деревянных элементов стропильного каркаса.

Видео подборка в помощь самостоятельным строителям

Тема предложенного видео: сооружение гаража и двухскатной крыши для желающих строить своими руками.

Приведенные нами базовые варианты устройства крыш с двумя скатами над гаражами демонстрируют основные принципы сооружения. Предложенные схемы вполне подойдут для строительства отдельно стоящей коробки с двускатной крышей. Типовые проекты можно доработать в соответствии с индивидуальными требованиями.
