Какой диаметр трубы лучше для бани. Дымоход в бане: что нужно знать? Материалы для сооружения дымохода

Баня у нас связана с легким паром и приятным потрескиванием дров в печи, раскаленными камнями в каменке и запахом свежезаваренного веника. Но живой огонь связан с дымом и если не сделать правильно трубу, то отравится угарным газом можно за 20–30 минут. Трубу в бане планируют перед строительством бани, она должна быть качественно и правильно собрана. Только так баня будет безопасной и не принесет вреда своим хозяевам. Как вывести трубу в бане своими руками, какие особенности и тонкости, которые нужно знать расскажем нашим читателям.

Трубу в бане выводят двумя способами: внутри и снаружи конструкции.

Планирование дымохода в бане всегда связано с выбором конструкции. Необходимо разбираться во всех видах, знать как правильно рассчитать размер, вывести и установить. Перед составлением проекта необходимо кратко изучить эти аспекты.

Какие трубы используют для бани

Дымоход в бане может иметь два устройства: внешний и внутренний. Любой имеет свои положительные и отрицательные стороны:

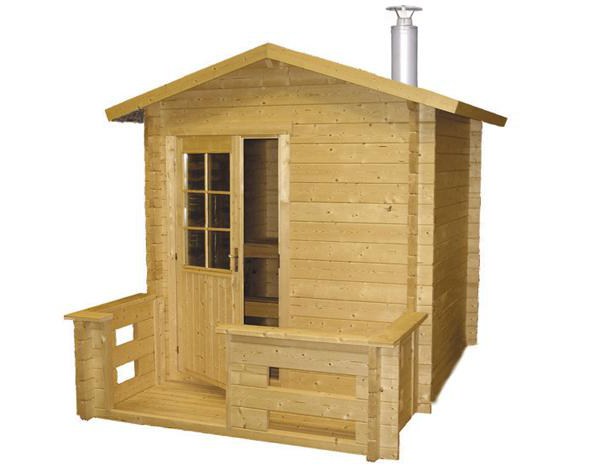

Внешнее обустройство менее пожароопасно, монтаж своими руками и закрепление тоже проще. Минусы в том, что труба выходит на улицу и теплопотери увеличиваются.

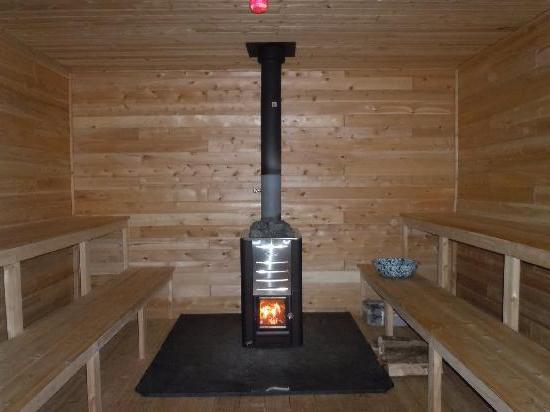

Внутреннее обустройство сложное, но зато все тепло попадает в баню. Главный минус, большая степень пожароопасности.

Сандвич труба легко монтируется своими руками.

Недостатки конструкции можно предотвратить, применяя качественную изоляцию. Советуем, не экономить на времени и силах и провести внутренний дымоход, он хоть и сложнее монтируется, но сократятся затраты на отопление парилки конструкции. Для небольшой бани на дачном участке, проще вывести внешний дымоход. В любом случае выбор за пользователем.

Материалы для дымоотвода берут различные: красный кирпич, керамика или металл. Они хорошо переносят температуры выше +100 °C и долговечны.

Проще купить готовый вариант сандвич дымоотвод. Он легко монтируется и устанавливается, а внутренняя асбестовая прокладка делает устройство безопасным.

Конструкция внешнего и внутреннего дымоотвода

Конструкцию дымоотвода подбирают в зависимости от особенностей выбранной печки. Комплектация трубы включает несколько узлов, каждый имеет свои функциональные особенности. Для бани с кирпичной печкой можно применять кирпич, металл, керамику, а для печи из металла - керамический или металлический дымоотвод. Кирпич использовать можно, но выложить трубу своими руками будет сложно. Придется нанимать каменщика - печника.

Основные узлы дымохода (перечисления конструкции начинаются сверху вниз):

Оголовок (зонд) - предотвращает попадание искр на крышу и соседние строения, а также от заливания во время дождя.
Мастер флеш.
ППУ (Потолочный узел где проходит насквозь).
Дымоотвод из двойного сандвича или кирпича.
Одинарная железная труба.

Выбирая конструкцию из кирпича необходимо быть готовым к сложной чистке, обслуживанию. Под печку необходим массивный фундамент, так как весит кирпичный дымоход немало, вся нагрузка ляжет на печь.

Более простая, не требующая особых знаний сборки - готовая конструкция из сандвич труб. Она состоит из двойной конструкции между которой проложен асбест. Более теплосберегающая и легкая. Составляют из отдельных элементов: колено, дефлекторов, тройников, противоливневой защиты, переходников и шибера. Крепиться с помощью кронштейнов, которые монтируются хомутами.

На что следует обратить внимание при монтаже

Выводить трубу в бане нужно учитывая ряд ее особенностей (материала, конструкция). На установку оказывают влияние санитарные и экологические нормы, материал из которого строилась баня. Не стоит забывать, что традиционно это дерево.

Соблюдение некоторых норм и правил сделает конструкцию надежной и безопасной:

Любую необходимо изолировать экологичным и негорючим материалом: керамзит, асбест, каменная вата.
Теплоизолировать место где проходит дымоотвод необходимо только фольгированным материалом. Нередко его путают с материалами, покрытыми фольгой из лавсана, а он легко воспламеняется и плавиться при температуре выше 300 °C.
Дымоотвод выводится так, чтобы конструкция не касалась никаких деревянных элементов: балок перекрытия, крыши, стен. Для изоляции мест стыка обшивают металлическими листами. Место вывода можно утеплить только негорючей минватой или керамзитовый насыпью.
Внутри перекрытий нужно монтировать особый железный короб, в который заводят конструкцию и засыпают керамзитом. Для сандвича короб делать не нужно.
Сверху во избежание контакта с кровлей вокруг делается кожух из металлических листов.
Все стыки и швы можно герметизировать специальным железным фольгированным скотчем или фольгой.

Как выбрать размер и форму дымоотвода

Схема вывода трубы в бане.

Проектируя дымоход в бане нужно придерживаться стандартной формы и размера. Лучший вариант цилиндрическая форма. Связана простая форма с тем что любой изгиб колено дополнительно организуют зоны скопления золы и копоти, конструкцию придется часто чистить. А провести чистку конструкции с многочисленными изгибами сложнее.

Главные размеры с которыми необходимо определиться это диаметр и высота конструкции. Их необходимо взять из СНиПа.

Диаметр трубы бани

Мощность и выбор печи напрямую связаны с выбором диаметра и высоты дымоотвода. Приведем некоторые значения для прямоугольного и квадратного дымохода в виде таблицы:

Мощность печи, КВт	Диаметр дымохода, мм
До 3,5	140х140
3,5–5,2	140х200
5,2–7,2	140х270

Для круглой печи берется диаметр дымоотвода равный или больше выходной части печки. Для того, чтобы высчитать диаметр, необходимо знать формулу, которая регламентирует что на 1 КВт мощности печки, берут не меньше 8м2 трубы. Так, для печки в 20 КВт площадь дымоотвода будет не менее 160 м2. В диаметре это не меньше 14 см.

Высота дымоотвода бани

Высоту рассчитывают в зависимости от типа и высоты конька крыши. Необходимо учитывать и соседние строения, особенно если баня пристроена к основному дому. Согласно СНиПу высота дымохода бани должна соответствовать показателям указанным в таблице:

Для плоской кровли высота дымоотвода бани должна быть не менее 1 м. Для высокой трубы (более 1,5 м) необходимо устанавливать специальные растяжки, они укрепят конструкцию.

Важно учитывать момент скошенных и горизонтальных элементов дымохода. Недопустимо длина более 1 м. Допустимый размер не даст саже скапливаться на стенках трубы бани и не помешает тяге.

Монтаж дымохода своими руками

Перед работами необходимо купить все необходимые материалы и комплектующие. Вся работа проходит этапами: подготовка отверстий для вывода трубы, монтаж защитного короба, сборка трубы.

Подготовка отверстий для вывода трубы

Не стоит устанавливать трубу со слишком большим числом изгибов.

Отверстия в новой строящейся бани лучше сделать еще на этапе сборки перекрытий и кровли. В уже собранной конструкции придется делать с нуля. Если выбрана укладка внутри бани, то отверстия выпиливают в потолке и кровле, внешний предусматривает одно в стене около печи бани.

Места отверстий необходимо с обеих сторон обшить листами металла толщиной в 0,5 мм. Они защитят поверхность от возгорания. Отверстия делают квадратного сечения 450х450 мм. размеры зависят от переходника сандвич трубы. Для дымоотвода из кирпича, размер отверстия должен быть равен заданной ширине кладки дымоотвода. Подробнее о том как правильно сделать отверстие в потолке бани рассказано на видео:

Изготовление и монтаж защитного короба

Защитный короб на сандвич трубу заводского изготовления.

Изготовить переходник для металлической и сандвич трубы можно своими руками: Берутся 2 металлических листа размером 50х50 см и в середине вырезается выход под трубу. Из 4 листов делается короб, который соединяют при помощи сварки. Короб утепляют каменной или минваты из базальта и покрывают металлической фольгой. В него будет вставляться труба, он защитит перекрытия от нагревания.

Далее, крепиться к кровле металлический защитный фартук. Его можно купить готовый «Флеш-Мастер». Короб устанавливают на место между переходами потолка и прикручивают шурупами. Для кирпичной трубы делать металлический защитный короб не нужно. Далее, монтируется дымоотвод.

Монтаж дымоотвода

Сборка трубы в бане должна быть завершена установкой противоливневого грибка.

Для крепления трубы нужно напротив отверстия выхода дымоотвода просверлить места под крепления. Сандвич труба изготовлена так, что все детали просто устанавливаются друг в друга.

Сначала монтируется первое звено от печи длиною 50 см. Его закрепляют в подготовленные отверстия при помощи металлических крепежей к стене и печи. Далее, выводится второе звено в металлический короб. Если диаметр второго звена меньше выходного отверстия первого, то используют специальный переходник.

Установив второе звено, в переходник короб засыпается керамзитом. Если печка расположена не строго под отверстием в потолке, то используют колено. Не стоит в одной конструкции трубы применять больше трех колен, копоть и нагар будут скапливаться в трубе бани.

Сверху на трубе монтируют грибок, можно сделать своими руками из листа металла, старой консервной банки. Проще приобрести готовый.

Наружная труба собирается с одним отличием, сначала монтируется колено к стене и только затем основная конструкция. В стену точно так же ставиться переходный короб утепленный и заполненный керамзитом. От короба на улицу выходит основная труба. С наружной стороны бани к трубе крепится тройник, где располагают ревизию с окном. Они помогут очистить строение от копоти. Все части трубы снаружи крепят к стене поэтапно. По фасаду бани можно использовать только двойную сандвич конструкцию, только сверху над крышей одиночную. Стена под трубой изолируется металлом или асбестовым материалом.

Не стоит спешить выполнить сборку трубы, лучше тщательно закрепить каждое звено. От того, как качественно будет выведена труба бани зависеть насколько пожаробезопасная будет баня. Важна безопасность не только деревянных стен и переходов бани, но и людей, которые будут пользоваться строением. Не стоит экономить на изоляции, лучше выполнить ее качественно из дорого материала. Только так пар будет легким, а баня безопасной.

От того какие трубы используются для монтажа дымохода бани или саун зависит безопасность устройства этого строения. Так как в бане существует большой риск возможности возникновения пожара, то к решению этого вопроса следует подойти со всей серьёзностью. Необходимо продумать всё до мелочей: материал трубы, способ установки и изоляции.

Какие материалы лучше

На современном строительном рынке ассортимент труб для бани очень широк. Радуют они потребителей своим внешним видом, разнообразным дизайном. Также разнообразен материал, из которого они изготавливаются: керамика, сталь, нержавейка и даже термопластик.

Асбестоцементные трубы для бани категорически не подходят. Они не могут выдерживать таких температур, как металлические или керамические. В любой момент асбестоцементная труба может лопнуть, что приведёт к возникновению пожара в бане и травмированию человека.

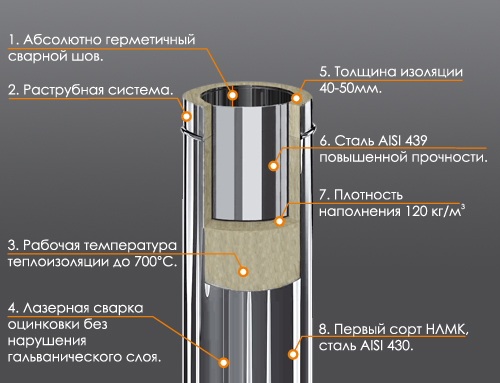

Сэндвич-труба

Сэндвич-труба для бани или сауны изготавливается по очень простому принципу. Он заключается в обустройстве нескольких слоёв, как в бутерброде. Структура её такова: две металлические трубы, которые имеют разные размеры диаметрального сечения, вставляются друг в друга. Свободное пространство, которое образовалось между трубами, заполняется термоустойчивым утеплителем. Например, базальтовая вата. Труба, обустроенная таким образом, способна выдержать влияние влаги и жара. В продажу она поступает в разобранном виде. Перед её приобретением необходимо выполнить проект будущего дымохода, а затем набрать необходимые части и соединяющие элементы. Собрать такую трубу абсолютно нетрудно. Выполнить монтаж сэндвич-трубы можно буквально за один день.

Плюсы и минусы

Рассмотрим все положительные и отрицательные характеристики сэндвич-трубы в плане использования её для бани или сауны.

Сэндвич-труба универсальна в применении. Её можно применять как для больших домов, так и маленьких построек, в частности, и для бань.
Обладает компактностью.
Легки в перевозке, не возникает проблем в доставке. Размеры подбираются на усмотрение потребителя.
Обладает простотой монтажа. С этим процессом может справиться человек, даже не обладающим специальными навыками. Главное, правильно определить размеры.
Эстетичный вид.
Высокая степень пожаробезопасности.
Способность соседствовать с деревянными конструкциями.
Многослойность и качество внутренней поверхности сводит к минимуму образование конденсата и отложения сажи.
Низкая степень подверженности воздействию жара, кислот и прочее.

Но несмотря на множество положительных характеристик, существуют и минусы:

Недолговечность. Сэндвич-трубы могут прослужить максимум 15 лет.
Высокая цена.

Как видно, минусов намного меньше, чем плюсов. Именно поэтому сэндвич-труба пользуется большой популярностью. А если постараться и изготовить её самостоятельно, то можно сократить затраты. В этом случае, обустройство сэндвич-трубы может быть дешевле даже кирпичного дымохода. Оценив все за и против, можно прийти к выводу, что сэндвич-труба является оптимальным вариантов для обустройства дымохода в бане.

Изготовление своими руками

Процесс изготовления трубы своими руками состоит из таких этапов:

тщательное продумывание всех деталей;
определение всех размеров;
составление проекта;
определение с деталями и их количеством;
приобретение материалов;
сборка конструкции в соответствии с размерами;
устройство дымохода.

Работы по устройству не очень сложные. Просто необходимо обернуть стальную конструкцию теплоизоляционным материалом, а затем защитить утеплитель оцинковкой. Но всё-таки существуют некоторые нюансы, которые нельзя оставить без внимания:

Монтаж

После того как приобретены все материалы и детали, можно приступать к устройству сэндвич-трубы для бани или сауны своими руками:

Следует помнить, что температура возле печи самая огромная. Это приводит к быстрому прогоранию трубы, которая присоединена непосредственно к патрубку печи. Учитывая это, специалисты рекомендуют монтировать дымоход для бани не из цельной конструкции, а собирать его из двух частей. Это существенно упрощает работу по установке трубы, а также позволяет с лёгкостью заменить нижнюю прогоревшую часть в любой момент.

Установка

В этом разделе рассмотрим, как правильно установить дымоход для бани или сауны. Во-первых, необходимо определиться со способом установки. Лучше всего дымоход в бане или сауне устанавливать строго вертикально. Именно при этом способе монтажа обеспечиваются все положительные факторы функционирования дымохода. Монтируя дымоход вертикально, вывод обеспечивается через потолок и кровлю бани. Поэтому первым делом следует проделать отверстия в этих частях бани или сауны.

Сам монтаж конструкции дымохода для бани выполняют таким образом:

Как видим, процесс не очень сложный, но требует щепетильности в выполнении работ. Более детальный процесс показан на видео:

Прочистка печной трубы

Для прочистки дымохода бани используют несколько методов. Этот процесс выполнить можно с помощью специальных щёток, а можно воспользоваться более современным методом с применением химических веществ.

Если же конструкция обустроена не вертикально, а с переходами, то перечисленные методы не эффективны. В этом случае выход один, залить в дымоход бани несколько литров горячей воды, а потом выполнить серьёзную топку для её просушки. В процессе топки сажа начнёт покидать трубу вместе с испаряющейся водой. Не следует переживать за образование посторонних запахов. Всё исчезнет после полной просушки.

Заключение

Применение трубы для устройства дымохода бани высокого качества обеспечит оптимальный микроклимат в помещении, а также уверенность в безопасности. Если же возникнет желание сэкономить, подумайте хорошенько, стоит ли поддаваться на сомнительные эксперименты. Лучше приложить усилия и устроить всё на высоком уровне с первого раза. Переделывать всегда выходит дороже.

Раньше банные печи не предусматривали дымохода. Тогда предки современных людей мылись по-черному. Сегодня больше нет нужды вдыхать также отсутствует сажа - все это так, потому что современные бани создаются по новым законам дизайна. В основном люди строят парные самостоятельно. Также следует соорудить печку и построить дымоход для бани. Но нужно помнить, что это очень ответственное дело, которое требует серьезного подхода. Можно случайно допустить одну небольшую ошибку, и парная будет работать не так, как задумано. Поэтому очень важно работать без спешки и предельно аккуратно.

Виды дымоотводящих конструкций

Дымоход для парной может быть внешним либо внутренним. В нашей стране можно чаще встретить именно внутренние варианты. Среди их достоинств - отсутствие нарушения архитектурного стиля, а также экономия тепла в помещении.

Все тепло остается внутри парилки. Внутренние системы хороши тем, что имеют лучшую тягу. Также за ними проще ухаживать. Еще внутренняя конструкция не нуждается в утеплении.

Внешние системы - это скорее американские традиционные дымоходы. Их ранее использовали американцы на своих ранчо. Они отличаются достаточно интересным внешним видом. Если же решить строить внешнее решение, то нет нужды делать отверстие в крыше и потолке, что определенно имеет плюсы. Стенка для дымохода внутри должна быть не меньше, чем 12 см в толщину, а для наружной стены толщина должна составить от 38 см.

Самый простой дымоход

В основе этого элемента будет труба из нержавеющей стали. А кроме нее нужно заготовить одно колено диаметром 20x120 см из оцинкованной стали, два колена по 16x120 см, три из нержавеющей стали по 16x10 см. Также понадобятся тройник диаметром 16 см и заглушка к нему. Еще необходим грибок, подходящий по размеру. Диаметр дымохода для бани конкретно в этом случае составит 16 см.

Подготовленные трубы следует соединить друг с другом при помощи саморезов.

В плите потолка необходимо проделать отверстие, диаметр которого составит 16 см. Далее с поверхности крыши необходимо снять мягкую кровлю и теплоизоляцию на 15 см от проделанного отверстия.

Тот отрезок трубы, который будет снаружи, обматывают базальтовой ватой. Слой должен составить примерно 16 см. Также дополнительно следует обмотать вату асбестовым шнуром. Затем подсоединяется труба диаметром 20 см, которая закрепляется и тщательно промазывается битумной мастикой. В зазор, который получился между двух труб, укладывают шнур из асбеста. Это необходимо для защиты от дождя.

Вот так можно самостоятельно конструировать и устанавливать нержавеющие дымоходы для бани. Это очень доступное решение.

Особенности для различных типов печей

Современное оборудование для бань оснащается системами дымоотведения из кирпича.

Также применяются трубы из обычной либо нержавеющей стали. Каждый материал имеет достоинства и недостатки, а еще есть определенные нюансы в установке.

для бани для печи из металла

После того как закончены работы по монтажу печи, можно сразу же приступать к обустройству дымохода. Первым делом необходимо к трубе присоединить несколько опор расширения. Хорошо, если это будут трубы из асбеста либо «Сендвич». Последний может выдерживать значительно более высокие температуры в отличие от остальных аналогов. Однако не стоит допускать и воздействия на такую трубу прямого пламени. Именно поэтому вначале монтируется стальная труба, а затем, после первого колена, идет сэндвич или же конструкция из асбестоцемента.

Теперь осталось только организовать защиту верхней части от дождя. Для этого может подойти заглушка. Снизу на трубу монтируют другую, которая затем будет облегчать процесс слива конденсата и очистки.

Если печь кирпичная

Этот дымоход для бани несложно построить своими руками. Когда ряд кладки перекроет печь, начинается возведение системы дымоотвода.

Итак, на 21 ряду кирпичной кладки необходимо сформировать два канала. Затем они будут объединены. Далее - справа следует перекрыть пространство над ядром. Просвет между ядром и кладкой составит 2-3 см. Любые пустоты заполняются утеплителем из минеральной ваты. С 22 рядом кладки проем уже будет закрыт, а после этого можно начинать закладывать и смещать каналы к середине. Чтобы это перекрытие в будущем не потрескалось, желательно выложить над ядром печи еще один ряд кладки.

Для тех, кто сумел построить кирпичную печь, изготовить дымоход не составит особого труда. Главное, чтобы не возникло никаких трещин. Также не должна превышаться норма по сечению трубы. Иначе газы будут быстро охлаждаться.

Как сделать дымоход для бани через потолок

Зачастую возводятся из сосны. Эта древесина иногда перегревается. Процесс прохода дыма нужно создавать с максимальным вниманием. Стена должна быть ограждена любыми негорючими материалами. Можно исполосовать стальные листы, еще подойдет минеральная вата либо кирпичная кладка.

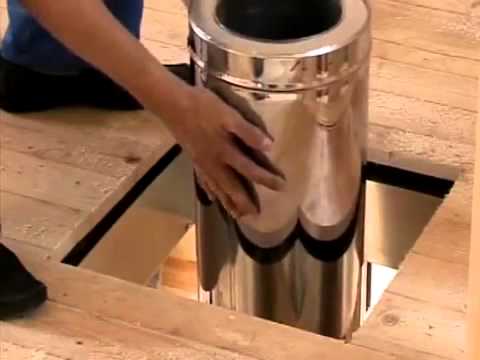

Еще один эффективный способ защиты - специальный потолочно-проходной узел.

Для этого в потолке вырезают отверстия, куда будет установлен этот самый короб. После данной операции через узел протягивают трубу. Она, в свою очередь, с каждой стороны должна быть утеплена.

На следующем этапе труба возводится над крышей. Высота ее должна составлять не менее 1,5 м. Когда она пройдет через покрытие кровли, необходимо применить крышку-заделку. С помощью этой операции можно герметично соединить трубы дымохода.

Для того чтобы получить хорошую тягу и долгий срок эксплуатации, нужно один раз в полгода выполнять очистку трубы от скопившихся сажи и мусора. И тогда баня очень долго будет радовать своего владельца.

Трубы для бани

В создании комфортного микроклимата дымоход играет очень важную роль. Также важен выбор материала трубы для него. Труба - это не только система дымоотвода, но безопасность в случае пожара, а также здоровье. Давайте узнаем, какие дымоходы лучше для бани.

Труба в парилке может быть произведена из самых разных материалов. Однако, лучше всего использовать для этого нержавеющую сталь. Данный материал имеет массу важных характеристик, таких как стойкость к высоким температурам, небольшой вес, простота в использовании, хорошая тяга, устойчивость к агрессивным средам. Лучший дымоход для бани - сделанный из нержавеющей стали.

Трубы из асбестоцемента не слишком желательны. Они слабо соответствуют нормам пожарной безопасности.

При воздействии высоких температур изделие из этого материала может разрушиться и возникнет пожар, что очень опасно в парной, где стены из дерева. Это довольно сомнительная экономия.

Керамика - это надежность и долговечность. Такие дымоходы способны выдержать высокие температуры вплоть до 600 градусов. Но вот для бани данные трубы также слабо подходят. Виной всему большой вес. Для деревянных конструкций они точно не подойдут.

Сэндвич

Это современный вариант. Из него собирают дымоходы для дровяной бани.

Это изделие представляет собой две трубы. Между ними предусмотрена негорючая изоляция. В качестве нее применяются современные материалы, такие как базальтовая или же керамическая вата, вермикулит. Меньшая труба выполняет функцию дымоотвода. Большая - это наружный кожух. Его задача - держать утеплитель сухим. Кожух может быть из оцинкованной либо нержавеющей стали.

Вот такие существуют виды а сделать такую конструкцию сможет каждый своими руками.

В былые времена на Руси строительство бани длилось ни один год, сейчас же никого не удивишь готовыми банями, которые привозят прямо на участок и собирают за несколько часов. Однако, после отъезда строителей, у вас остается бревенчатая коробка, не оборудованная отопительным прибором.

Поэтому устройство дымохода в бане и монтаж печи ложится на плечи домохозяина. Чтобы правильно сделать это своими руками требуются знания и опыт, ведь легкомысленное отношение к этой проблеме сулит повышенные затраты на поддержание необходимой температуры, риск возгораний и опасность отравлением угарным газом.

Классификация дымоходов

Дымоход для бани можно оборудовать несколькими способами, в зависимости от места установки печи. Способы организации отвода дыма из бани классифицируют по следующим параметрам:

Используемый материал . Чтобы сделать дымоходные трубы используют металл или жаростойкий кирпич. Кирпичную кладку считают более традиционным вариантом, однако современные мастера-печники отдают предпочтение металлическому дымоходу банной печи. Его преимущество – быстрый монтаж своими руками.
Способ монтажа . Дымоход в бане устанавливают внутри или снаружи постройки. Монтаж наружной дымоходной системы – североамериканская технология, согласно которой трубы выводят через стену на улицу. Она разработанная в ответ на недостатки внутреннего метода, подразумевающего проведение трубы через потолок на крышу.

Выбор материала и способа, которым выполняется установка зависит от финансовых возможностей, размещения печи и строительных навыков мастера. Опытные печники не рекомендуют тем, кто устраивает без опыта, не совмещать его с вентиляционной системой, это может быть небезопасно.

Преимущества кирпичного дымохода

Дымоход для бани из жаростойкого кирпича строили до появления металлических. Это легко объяснить тем, что металла, который выдерживает высокие температуры, в массовом производстве не было.

Сделать кирпичную кладку дымоходной трубы своими руками под силу только истинному профессионалу, монтаж выполняют по схеме, нарушение которой испортит всю проделанную работу. По сравнению с металлическим дымоход из кирпича обладает следующими преимуществами:

Жаростойкий кирпич, предназначенный специально для создания печей, демонстрирует высокие термоизоляционные и теплопроводные качества, благодаря которым дымоход из кирпича эффективно сохраняет и аккумулирует тепло внутри парилки.
Долгий срок эксплуатации. Дымоход из качественного кирпича, выложенный своими руками с соблюдением технологии, служит намного дольше, чем металлические аналоги, поэтому не требует периодической замены.
Высокая защита от возгораний. Огнестойкий кирпич не горит и не дает распространяться возгораниям. Так как баня относится к помещениям с высоким риском возникновения открытого огня, то противопожарные свойства кирпича могут сохранить имущество и жизнь владельца.

Важно своевременно прочищать дымоходные трубы из кирпича, так как его шероховатая структура накапливает золу, пыл и другие загрязнения, снижая печную тягу или приводя к задымлению бани.

Устройство металлического дымохода

Для тех, кто делает дымоход для печей своими руками металлические трубы – идеальный вариант, снижающий затраты на материал и время на монтаж. В строительных магазинах продают готовые системы, состоящие из прямых труб, отводов и хомутов. В пользу металлических труб говорит:

Доступная цена . Стоимость дымохода из металла в несколько раз ниже, чем у трубы из кирпича. Кроме того, монтаж металлического дымохода выполняю своими руками, а это экономит заказчику немалую сумму, которую он заплатил бы профессиональному печному мастеру.
Поверхность трубы из металла гладкая, даже скользкая, поэтому сажа и другие мелкие частицы не задерживаются на ней . Это позволяет воздуху под действием разницы температур внутри и снаружи единым, направленным потоком подниматься вверх.

Единственный недостаток этого способа организации дымохода печи в том, что металлические трубы не обладают такими теплоизолирующими качествами как аналоги из кирпича, из-за этого в зимнее время, когда перепад между внутренней и наружной температурой максимальна, на внутренней поверхности оседает конденсат, эта проблему решают современные сэндвич-трубы, защищенные слоем утеплителя.

Подбор элементов дымоходной системы

Если вы решились на из металла своими руками, важно правильно подобрать сечение труб. Производители печей указывают рекомендованный диаметр для каждой модели в инструкции.

При отсутствии данной информации, этот параметр рассчитывают исходя из мощности печи, и количества числа поворотов. Однако, лучше доверить вычисления опытному консультанту, так как него зависит тяга и безопасность дымохода.

Схема дымоходной системы из металлических труб

Обратите внимание, что протяженность горизонтальных сегментов труб не должна превышать 100 см, пренебрежение этим простым правилом грозит слабой тягой печи и сажевыми отложениями внутри.

Если вы выводите дымоход через стену, правильно будет расположить его на расстоянии 50-60 см от края свеса.
Монтируя трубу через крышу, старайтесь разместить ее в 50-150 см от конька.
Если место расположение печи не позволяет сделать этого, зонтик дымохода поднимают над высшей точкой кровли на 1,5 или более.
Обычно внутреннюю дымоходную систему прокладывают строго вертикально, при необходимости изменить направление используют колена с углом 45 или 90 градусов.
Чтобы продавец правильно подобрал дымоход для печей, лучше сделать ее схему с размерами.

Технология монтажа

Неопытному мастеру лучше остановить свой выбор на внутреннем дымоходе из металлических труб, выводимый через крышу и потолок бани. Установка своими руками выглядит следующим образом:

Важно следить, чтобы места соединений между сегментами труб не попадали на перекрытия, чтобы герметизировать и стянуть широкими металлическими хомутами.

Качественно смонтированный дымоход для бани — признак настоящей русской бани, в которой тепло даже через 6-7 часов после завершения топки.

Видео-инструкция

Печь в бане быстро нагревает воду и даёт нужное количество жара, если дымоход на ней изготовлен и установлен по правилам. Дымовая труба должна обеспечивать своевременный выход за пределы помещения продуктов сгорания и предохранять печь от перегрева. Выполнять эти задачи без проблем может даже труба, сделанная своими руками, которая создана по чертежам после тщательного изучения конструкции дымохода и проведения расчётов.

Функции дымохода в бане

Дымовая труба - это по вертикали установленное устройство, по которому из топочной камеры в окружающую среду выводятся продукты сгорания топлива. Функционирование дымохода основано на создании тяги, выталкивающей газы к отверстию в трубе, находящемуся за пределами бани.

Труба, монтированная на банной печи, выполняет определённые задачи:

удаляет газы, а также дым, сажу, пепел и копоть, которые в случае неправильного изготовления дымохода могут покрывать его внутренние стенки и мешать выведению продуктов сгорания топлива;
формирует тягу, зависящую от толщины и продолжительности канала дымохода и образующуюся путём замены тёплых воздушных масс холодными.

Виды дымовых труб

Дымоходы, разделяют на виды, учитывая материал, из которого они были сделаны. Поэтому трубы для выведения из бани продуктов сгорания топлива бывают:

асбестоцементными (пользуются популярностью благодаря таким характеристикам как надёжность, хорошая изоляция и приемлемая цена, но применяются не всегда, так как могут истрескаться под воздействием конденсата и моментально покрываются сажей);
кирпичными (отличаются привлекательным внешним видом и стойкостью по отношению к огню, но, обладая неровной поверхностью, накапливают большое количество сажи);
металлическими (считаются самым выгодным вариантом, сильно нагреваются и поэтому способствуют скорейшему нагреву воды в баке печи);
керамическими (дорогими и практичными, ведь керамика не боится ни интенсивного нагрева, ни коррозии, ни химических реагентов, а главное характеризуется идеальной гладкостью).

По расположению дымоходы классифицируют на внутренние и внешние. Первый вид представляет собой конструкцию, устанавливаемую сверху печи и поднимающуюся до потолка, где она проходит через чердак и кровельное покрытие. А дымоход второго типа выглядит как труба, проведённая по внешней стене строения. Она соединяется с печью и сразу же направляется за пределы бани.

К плюсам дымовой трубы, расположенной внутри бани, относят:

малый расход топлива, что обусловливается тем, что продукты сгорания, идущие через трубу, тоже обеспечивают нагрев воздуха в помещении;
длительный срок службы, поскольку, находясь внутри помещения, труба не портится под воздействием неблагоприятных явлений погоды.

Среди недостатков внутренней трубы следует подчеркнуть следующее:

большую вероятность возгорания;
сложность работ по возведению дымохода, ведь его приходится проводить через перекрытия;
риск просачивания продуктов сгорания топлива в помещение (при образовании в трубе небольших дыр).

Главными плюсами внешнего дымохода можно назвать:

лёгкость в уходе, ведь трубу снаружи бани просто очищать от загрязнений;
отсутствие риска возникновения пожара.

Из недостатков внешней дымовой трубы обычно выделяют:

значительный расход дров, так как труба не будет нагревать воздух в бане;
необходимость тщательного утепления, иначе в конструкции станет накапливаться влага - результат соединения тёплых и холодных воздушных масс.

Особенности конструкции

Обычно дымоход выглядит как конструкция, горизонтальность которой соблюдена с безукоризненной точностью. Но бывает, что сделать устройство для выведения продуктов сгорания из печи абсолютно горизонтальным не получается, и поэтому мастера изготавливают дымоход, представляющий собой сочетание частей в положении и по горизонтали, и по вертикали. Такая конструкция требует добавления колен, патрубков и тройников, играющих роль соединительных элементов.

Колено - это соединитель, отвечающий за плавное совмещение одного элемента дымохода с другим. Эта деталь используется, когда требуется вывести от печи горизонтальный участок конструкции или направить дымовую трубу в другую сторону. При выборе колена для обустройства дымохода надо обращать внимание на соотношение его углов, ведь выбор этого соединителя достаточно широк.

Тройник - приспособление универсальное, так как не становится преградой для чистки дымовой трубы от продуктов сгорания и золы. Тройник включает в себя элемент в форме стакана, который легко вытащить и почистить. Главное, расположить тройник правильно, чтобы он соединялся с трубами без нареканий. Если не выполнить это условие монтажа, то баня будет задымляться.

Патрубок - это соединительная деталь, применяемая, когда в бане или другом помещении на чердаке установлены деревянные перекрытия. Монтаж такого элемента убережёт древесину от воздействия сильного жара, который исходит от дымохода. Патрубок пригождается и как приспособление, изолирующее трубу от материалов кровли и чердака.

Ещё одна важная составляющая конструкции дымохода - это крышная разделка. Этот элемент ответственен за создание герметичного соединения дымовой трубы и кровли. Крышная разделка защищает чердачные перекрытия от порчи атмосферными осадками, грязью и пылью.

Расчёт размеров

Оптимальные размеры дымохода, высчитанные с учётом объёма кислорода, необходимого для поддержки процесса горения дров, представлены в таблице:

Диаметр дымохода определяют по формуле:

Vr - это объём воздуха.

Высоту дымовой трубы узнают, основываясь на геометрии сечения и пользуясь специальным графиком.

Высоту дымохода можно узнать, поделив площадь топки (F) на площадь дымохода (f) и определив их соотношение в процентах. Допустим, если отношение сечения дымохода к сечению топки составляет 10%, то минимальная высота круглой трубы будет равна 7 метрам. У дымохода квадратной формы эта величина должна быть другой - 8 метров.

Толщина - не менее важный показатель. Её стандартное значение - не менее 1 мм. Речь идёт о самом популярном варианте, то есть дымоходе из металла.

Необходимые материалы и инструменты

Чтобы сделать дымоход в бане, понадобятся:

трубы с диаметром, высчитанным заранее;
кронштейны, которые должны фиксировать трубу в определённом положении;
хомуты, необходимые для крепления дымохода к стене;
переходники с диаметром на 30 см больше этого параметра у трубы (для соединения частей дымохода);
изоляционный материал, например, керамзит;
специальный фартук, необходимый для обустройства выхода дымовой трубы наружу;
оголовок, используемый в качестве наконечника канала для выведения дыма;
герметик, выдерживающий воздействие высоких температур.

Работа по изготовлению и монтажу дымовой трубы осуществляется с помощью следующих инструментов:

строительного уровня, применяемого для проверки ровности конструкции;
дрели;
лобзика, которым в кровле и потолке вырезают отверстия и раскраивают трубы до нужного размера;
шуруповёрта или отвёртки;
рулетки.

Требования к изготовлению конструкции

Готовясь к сооружению дымохода, надо ознакомиться с нормами, которым должна соответствовать дымовая труба:

Если труба будет выходить из крыши на расстоянии полутора метров от конька, то конструкцию разумнее монтировать на высоте в 50 см над самой верхней частью кровли;
Когда между коньком и трубой получается не менее полутора и не более трёх метров, дымовую трубу целесообразнее устанавливать на одном уровне с охлупнем крыши;
При отдалении конька и трубы друг от друга более чем на 3 метра дымоход полагается монтировать выше пунктира, который условно проводится горизонтально от самой высокой точки крыши под углом в 10 градусов;
Из плоской крыши должен выходить наружу только 1 метр дымохода;
Дымовая труба, находящаяся выше крыши на полтора метра, непременно закрепляется растяжками.

Пошаговое руководство по сооружению дымохода своими руками

Домашнему мастеру, не набравшемуся опыта в строительстве, целесообразнее заняться изготовлением внутреннего дымохода из металлических труб, который выводится за пределы потолочных перекрытий и крыши. Установка такой дымовой трубы представляет собой поочерёдный монтаж нескольких элементов, причём каждая следующая деталь ставится поверх нижней.

Установка внутреннего дымохода включает следующие этапы:

На патрубок, находящийся над каменкой печи, ставят первый фрагмент трубы, к которому добавлена задвижка (шибер). Этот элемент нужен для регулировки тяги при горении дров и завершении топки печи;
В потолке проделывают дыру, через которую дымовая труба будет выходить наружу. В созданное отверстие легче всего монтировать металлический короб, присоединяемый к перекрытиям так, чтобы он находился на одном уровне с половыми досками чердака. Дымовую трубу проводят через дыру в коробе, а металлическую конструкцию покрывают слоем керамзита или минеральной ватой. Чтобы из-за накаливания металлической трубы не произошло возгорания, потолок вокруг дымохода закрывают асбестовыми листами;
Ещё одно отверстие вырезают в материале кровли. Чтобы создать дыру в нужном месте - между стропилами крыши - применяют отводы. Кровельные листы, которые могут испортиться под воздействием высокой температуры, накрывают асбестом. Металлическую трубу вставляют в отверстие, снабжают эластичным резиновым уплотнителем и фиксируют на месте посредством огнестойкого герметического состава;
Все элементы дымохода, дабы он достиг нужного размера, монтируют, и на самый верхний сегмент надевают зонтик из металла, не позволяющий дымовой трубе заливаться дождевой водой и засоряться мусором. Области совмещения частей дымохода покрывают герметиком и стягивают широкими хомутами из металла.

Утепление дымовой трубы

Задумавшись об утеплении дымохода, надо учесть, что нагрев трубы жаром от горящих дров и исходящих от них газов может быть очень сильным.

Поэтому в качестве материала, предохраняющего баню от потери тепла через дымовую трубу, лучше всего использовать негорючее строительное сырьё. Речь идёт о стекловате, шлакобетонных плитах, волокнистых утеплителях и минеральной вате. Тяжёлой материей, сохраняющей тепло, дымоход покрывать нельзя.

Для предотвращения охлаждения дымовой трубы можно воспользоваться готовыми утеплителями в форме цилиндра. Они гарантируют идеальную защиту канала для выведения дыма и оснащены специальным экраном из фольги. Теплоизоляционный цилиндрический материал производится с разным диаметром, а значит подходит для дымоходов любого размера.

Чтобы проложить теплоизоляционный слой, необходимо сделать следующее:

обмотать металлический дымоход базальтовой ватой или другим теплоизоляционным материалом толщиной около 5 см;
закрепить утеплитель на поверхности требы проволокой из стали;
одеть поверх базальтовой ваты защитный кожух и завязать его на трубе адгезивной лентой.

Нюансы эксплуатации

Дымовая труба будет служить исправно и не покроется толстым слоем сажи, если при растопке печи придерживаться некоторых правил:

В банную печь не следует закладывать дрова, нарубленные из хвойных деревьев, так как они выделяют большое количество смолы, оседающей на стенках внутри дымохода;
Баню не разумно топить сырыми дровами, ведь пары влаги создают ту же проблему, что и смолы;
Сжигать в печи мусор - это плохая привычка, приводящая к значительному загрязнению дымовой трубы;
Для топки банной печи лучше всего заготавливать сухую древесину лиственных пород;
Последней порцией дров, используемых для топки бани, должна быть охапка осиновых дров, быстро сгорающих и дающих высокое пламя, языки которого выжигают сажу на стенках дымового канала;
Дымоход требуется периодически чистить, дабы из-за отложений сажи, которая при перегреве трубы загорается и вырывается вместе с дымом в виде искр, не произошло возгорания.

Чистка дымохода

Когда не получается очистить дымовой канал при помощи химических средств или просвет трубы сильно закупорен, прибегают к механической чистке. Её осуществляют специальными инструментами, заранее открыв задвижку, чтобы весь сор вылетал наружу. Стандартные инструменты для чистки дымохода - это щётки, скребки и ерши на длинной ручке.

По правилам удаление сажи из дымовой трубы проводится сверху вниз. Убрав засоры в дымоходе, приступают к чистке дымового канала через дверки, не забывая удалить отложения на стенках топки и зольника.

Для чистки дымохода иногда можно пользоваться сухими очистками картофеля. Загораясь, они выделяют вещества, делающие сажу рыхлой и позволяющие легко убрать её из дымового канала через прочистные отверстия.

Изготовление и монтаж дымохода - это работа, требующая быть внимательным даже к мелочам. Проигнорировав требования к сооружению дымовой трубы, можно сделать конструкцию совершенно непригодной для выведения продуктов сгорания.
