Качели из бруса: особенности, чертежи и изготовление. Как сделать своими руками садовые качели: фото моделей, чертежи и пошаговое руководство Декоративные качели из дерева

Тенистый сад на приусадебном и дачном участке станет прекрасным местом для семейного отдыха, особенно если вы приложите небольшие усилия и сделаете его комфортным с помощью различных аксессуаров и небольших сооружений, например, навесов, беседок, лавочек и т.п. Смастерите и расположите на участке садовые качели из дерева своими руками: фото и чертежи, размеры и основные параметры для строительства вы сможете найти в этой статье.

Особенности создания деревянных качелей для дачи: характеристики и виды конструкций

Для создания садовых качелей чаще всего используются три основных материала. В этот список включена древесина, пластик и металл. Несомненно, каждый из данных материалов обладает собственными достоинствами и недостатками. Но когда речь заходит о чертежах садовых качелей своими руками, более практичного и удобного сырья, чем древесина вы не найдете.

У деревянных качелей имеется всего один недостаток, который касается эксплуатации любых изделий, изготовленных из древесины. Подобные конструкции без применения соответствующих защитных мер могут сильно пострадать от влияния отрицательных факторов окружающей среды.

К таким факторам относится воздействие:

• дождя;
• снега;
• прямых солнечных лучей;
• грибков и плесени;
• насекомых;
• резких температурных перепадов;
• процессов гниения.

Преимущества создания деревянных садовых качелей своими руками

Древесина обладает отличными техническими и эксплуатационными характеристиками. Благодаря свойствам данного материала, можно создать по-настоящему удобную и красивую конструкцию.

Особенности создаваемых своими руками садовых качелей из дерева:

• экологичность. Так как древесина относится к материалам натурального природного происхождения, изделия, изготовленные из нее, совершенно безопасны для здоровья человека;
• внешняя эстетичность. Конструкции способны вписаться в любой ландшафт и дизайн сада, поскольку основную часть окружения составляют природные материалы (камень, дерево) и растительность. По сравнению с металлическими изделиями, сооружения из дерева значительно выигрывают в эстетическом плане и могут поддержать экстерьер любого загородного дома;

• безопасность. За счет своей мягкости, древесина удобна в работе и эксплуатации, она способна снизить количество травм. Наиболее выгодно это преимущество проявляется в том случае, если вы намерены выполнить конструкцию детских качелей;
• простая система монтажа. Заняться возведением качелей может любой человек, обладающий простейшими навыками в строительстве и в обращении с древесиной;

• универсальность. Данный вид материала достаточно легко поддается различным видам обработки (шлифовка, нарезка, вырезание). Благодаря чему любая из садовых качелей своими руками из дерева, фото которой вам больше всего приглянется, может быть выполнена вами собственноручно без привлечения к этому процессу специалистов. Древесина позволяет выполнять конструкции одноместного типа или качели с большой вместительностью, изготовленные в виде диванчиков.

Садовые качели из дерева своими руками: фото и чертежи, размеры и модификации

Если вы приняли решение заняться созданием качелей на дачном участке самостоятельно, в первую очередь стоит определиться с типом конструкции, которую желаете установить, и определить подходящее место для ее размещения. Чтобы облегчить и ускорить этап проектирования и подготовки, используйте фото качелей для дачи своими руками из дерева, чертежей которых немало в сети интернет.

Разновидности качелей садовых своими руками из дерева

Классификация садовых качелей достаточно обширна. В этом случае представлены основные виды конструкций:

• семейные – имеют высокую вместительность. В основе конструкции лежит длинная скамейка, которая исполняет роль большого сидения, которое способно одновременно вместить до 5 человек. В большинстве случаев качели этого вида оснащаются собственным навесом, защищающим от солнечных лучей и непогоды;

• детские – конструкции могут иметь значительное количество модификаций. Чаще всего основными составляющими такого изделия являются опоры, небольшое сидение и крепежные детали. Важно при этом обеспечить полноценный уровень безопасности для ребенка. Для этих целей в конструкции должны быть предусмотрены защитные элементы, которые предотвратят падение малыша. К таким элементам относится удобная спинка, поручни по бокам, перегородка, расположенная спереди, ремни безопасности, фиксирующие ребенка внутри сидения;

• переносные – изделия с компактными размерами и облегченным весом. Эти характеристики позволяют не только перемещать качели по участку, но и складывать их в машину для перевозки в другое место на время отдыха. Как правило, закрепление таких изделий осуществляется на ветку дерева или же на предварительно изготовленную опору.

Выбор места для размещения детских качелей своими руками из дерева

Любой тип строительства, который осуществляется на территории загородного земельного участка, начинается с этапа проектирования и выбора соответствующего места.

По мере возможности следует подбирать на приусадебной территории участок с ровной поверхностью. Желательно, чтобы эта зона была укрыта от солнца и атмосферных осадков. Идеальное место для создания качелей – участок под деревом, куда падает густая тень. Допускается выполнение монтажа на крыльце, защищенном навесом.

Все эти условия напрямую влияют на уровень комфорта эксплуатации, так как садиться на сидение качелей, раскаленное под солнцем, неприятно и неудобно. А беспрепятственное воздействие дождя может повредить конструкцию.

Стоит также брать во внимание тот факт, что по мере передвижения солнца по небосводу, тень, отбрасываемая деревом или другими объектами, будет перемещаться. Для монтажа следует подбирать такое место, где тень будет стоять в полуденное время. В этот отрезок дня солнце оказывает самое сильное и агрессивное влияние.

Чертежи и фото садовых качелей своими руками из дерева для дачи

Если говорить об универсальных конструкциях, то качели подвесного типа, устанавливаемые на опоры А-образной формы, станут настоящим объектом отдыха для всей семьи. Причем устанавливать их можно как на больших дачных участках, так и в маленьких садах у дома. А сам процесс не затратный в отношении ресурсов времени и усилий.

Список обязательного для работы инструментария должен включать:

• рулетку и карандаш (рулетку можно заменить мерной лентой);
• лобзик механического типа или электрический;
• дисковую пилу;
• ножовку;
• угольник для измерений углов (комбинированного типа);
• стропильные штифты;

• проверочный угольник;
• пильные козлы;
• рейсмус и рубанок;
• молоток, отвертку, струбцины, гаечные ключи;
• стамеску (25 мм);
• электрическую дрель с набором сверл (10, 8 и 4,5 мм);
• брусок для шлифовки.

Строительство деревянных качелей для дачи своими руками: чертежи и подбор материалов

На начальном этапе осуществляется подготовка материалов для создания садовой качели своими руками, фото которой вам понравилось больше всего. На основе чертежей можно легко понять, какое количество заготовок потребуется для сборки конструкции и какими размерами они должны обладать.

Размерная таблица для создания заготовок:

Кроме этого, для соединения между собой вышеуказанных заготовок в единую конструкцию, потребуется наличие крепежных элементов с различными параметрами.

Дополнительные материалы для создания семейных или детских подвесных деревянных качелей

Конечный размер конструкции составляет: 2,1 м (ширина), 1,235 м (глубина) и 1,9 м (высота). Рекомендуется использовать в качестве сырья пропитанную сосну.

Размерная таблица крепежных элементов:

Помимо крепежей вам понадобится ряд дополнительных материалов: пара деревянных распорок для угловой зоны (длина 38 см), наждачная бумага с уровнем зернистости 120, крюки, укомплектованные предохранителем (6 шт., 5 мм), цепь длиной 4,4 м (толщина звеньев 2 см).

Чертежи садовых качелей: как сделать своими руками семейную конструкцию

Для размещения качелей рекомендуется выбирать заднюю часть дома. Даже если ваш участок огражден забором от шумной улицы и соседей, эта зона все равно будет самой комфортной и тихой. Задний дворик в большинстве случаев обустраивается для отдыха, и вы можете смело использовать его для монтажа семейных или детских уличных деревянных качелей для дачи.

Разметка опорной части изделия

Для изготовления опоры потребуется распилить поперечную балку до указанного размера с помощью дисковой пилы. На расстоянии 15 см с каждого конца выполняются отметки и проводится ровная линия. Она должна проходить по всем граням на балке. Данная линия будет рассматриваться как внешняя грань для опоры А-образной формы.

На торцовую часть ног следует нанести разметку для наклонных срезов. Для этого угольник скрепляется с помощью стропильных штифтов. Монтаж одного из штифтов осуществляется на больший катет (на расстоянии 316 мм от угла), а другого – на меньший (на расстоянии 97 мм от угла). Нога укладывается на грань и размечается позициями угольника. У вас должен получиться скос для выполнения нижнего пропила.

После этого осуществляется разметка позиций линейки угольника на грани ног. Для этого нужно сдвигать угольник по направлению вдоль ноги, чтобы совместить его с предыдущей позицией линейки. Наметив длину линейки, можно сдвигать угольник дальше.

Последняя линейка разметки предназначена для поперечного распила балки. Эти позиции отмечаются с помощью прямых линий, ведущих к каждой из граней ноги. Чтобы сделать лекало, нужно отпилить материал на той стороне, которая не обработана.

Распил опорной части конструкции

Чтобы отпилить материал с помощью ножовки, следует предварительно положить его на ребро и зажать в пильных козлах. Распил осуществляется строго по разметке. Не забывайте контролировать стороны. Особенно это касается зоны верхнего распила. Иногда возникает необходимость в том, чтобы выровнять скос. Для этого достаточно обработать рубанком торцевую часть среза.

Для формирования второй ножки нужно положить к ней первую, стык в стык. После этого все отметки по скосам и длине переносятся на вторую ногу и отпиливаются по разметке.

Затем обе ноги укладываются на ребро таким образом, чтобы торцовые части вершин располагались по разным сторонам поперечной балки. Нижняя часть ног отодвигается в стороны до тех пор, пока не образуется расстояние в 1,2 м. Верхняя часть этих деталей обязательно должна прилегать к ригелю. Для проверки скосов используйте линейку, прикладывая ее к торцам. Выполните корректировку, если в том будет необходимость.

От основания ног отмеряется расстояние в 50 см и прикладывается нижний брусок. Далее переносятся линии ног, а также верхняя и нижняя части бруска на соответствующие детали. После этого верхний брусок укладывается на ноги. Сделать это нужно так, чтобы он располагался на 15 см ниже, чем пролегает поперечная балка, и находился параллельно по отношению к первому бруску. Разметка осуществляется точно таким же образом, как и в предыдущем варианте.

После этого бруски убираются, а разметка совмещается на поверхности. По заданным точкам эти элементы нужно распилить до необходимой длины.

Чертежи садовых качелей своими руками: сборка опорной части

Следующий этап строительства – проверка подгонки. Выполняется перенос разметки с помощью угольника на внутреннюю часть ног.

Шаблон устанавливается на отметке в 22 мм и производится разметка между перпендикулярно расположенными линиями на внутренней стороне каждой из ножек.

• с внешней стороны ножки вбивается гвоздь с выпуклой головкой (25х65 мм);
• подгонка стыков и вбивание в раму гвоздей;
• формирование отверстия сверлом, диаметр которого составляет 8 мм. Отверстие должно доходить до центральной части торца каждого бруска;
• формирование установочного отверстия сверлом, диаметр которого равен 4,5 мм. Сделать это нужно как можно глубже в торцовую часть брусков;

• стяжка деталей через установочное отверстие с помощью шурупов с квадратной головкой, укомплектованных шайбами 8х100 мм. Сделать эту процедуру нужно со всеми брусками;
• размещение поперечной балки на соответствующее место в верхней части рамы;
• совмещение граней рамы с перпендикулярной разметкой на поперечной балке;
• формирование отверстия диаметром 10 мм в балке и в обеих ножках;
• фиксация деталей с помощью болта с полукруглой головкой (125х10 мм) и гайкой;
• сверка углов между балкой и ножкой;

формирование сквозных отверстий в ноге диаметром 4,5 мм на уровне 30 мм от низа балки. Фиксация деталей шурупами (65 мм). Аналогичные действия выполняются и в верхней части ноги. Только в этом случае для скрепления используются другие шурупы (38 мм).

Далее нужно соединить верхний брусок и ригель. Распорка фиксируется сквозным шурупом, размер которого составляет 65 мм. Верхняя часть этого элемента фиксируется к нижней грани балки в торцевой части шурупом 38 мм в предварительно выполненное отверстие (4,5 мм).

Создание сиденья для качелей садовых своими руками из дерева

Технология создания сиденья осуществляется поэтапно на основе Г-образного каркаса из досок (40-50 мм).

Пошаговая инструкция изготовления сиденья:

• из досок следует сформировать 3 каркасных детали для скамейки. Они должны иметь Г-образную форму. Фиксация осуществляется саморезами. Чтобы подогнать каркасную часть под изгиб позвоночника, используйте столярные инструменты. Благодаря этому вы сможете добиться комфортной позы для спины во время катания;
• каркасные элементы следует разместить по длине скамейки с одинаковым шагом. Используйте тонкую доску для их скрепления. Получившаяся конструкция станет основой для создания скамейки. Часть с вертикальным типом размещения будет спинкой, горизонтальная – сидением;

• оставшаяся площадь сидения заполняется досками. Предварительно выполните в них отверстия, чтобы облегчить процесс вкручивания саморезов и предотвратить появление трещин. Следите за тем, чтобы доски располагались на одинаковом расстоянии и имели равную длину;
• обработайте поверхность шлифовальным инструментом. Благодаря этому вы сможете устранить неровности и заусеницы на древесине;
• закрепите подлокотники.

Фото деревянных качелей для дачи своими руками и процесс подвешивания

Для того чтобы подвесить сидение в его боковой части (примерно посредине) следует установить винты, укомплектованные кольцами. Еще два кольца закрепляются в нижней части перекладины. Эти элементы будут использоваться для соединения опоры и качелей с помощью подвесов. В данном случае используются цепи.

Соединительными элементами между главными деталями будут карабины. Длина подвесов устанавливается по желанию. Оптимальная высота для размещения скамьи составляет 30 см над землей.

Завершающий этап строительства конструкции

Следующий этап строительства будет завершающим. В целях защиты готовой конструкции, качели нужно обработать лакирующим составом. Он обеспечит гладкую поверхность, сохранит природную красоту древесины и продлит эксплуатационные сроки службы изделия.

В зависимости от личных пожеланий, качели можно окрасить в любой из понравившихся цветов или выполнить монтаж небольшого навеса. Проявите немного фантазии на этом этапе, и вам удастся создать уникальное изделие.

Для большего комфорта можно положить на скамью подушки или небольшой матрас, позволяющий снизить жесткость посадки. Его размер должен соответствовать размеру сидения. Тому, кто знаком с технологией выполнения мягкой обивки для мебели, можно посоветовать применить эти навыки при создании качелей. Сделайте мягким не только сидение, но и спинку, а также подлокотники, если они присутствуют в вашей конструкции. Не стоит забывать, что выполнение мягкой обивки возможно только в том случае, если изделие располагается под крышей или навесом.

Фото детских качелей из дерева своими руками и способы их создания

Детские варианты конструкций выполнить гораздо проще, так как требования в отношении весовых нагрузок к ним значительно ниже. С другой стороны, нормы в отношении безопасности в этом случае следует выполнять неукоснительно, так как дети чрезвычайно подвижны и могут раскачиваться различными способами.

Создание детских садовых качелей своими руками: видео и различные способы изготовления

Самыми популярными конструкциями для сада считаются качели подвесного типа. Существует несколько простых методов создания изделий для детей.

Согласно первой технологии используется сидение из древесины в виде широкой и толстой доски. В ней выполняются отверстия (пара с каждой стороны), куда продевается веревка. Делается это таким образом, чтобы подвес был протянут в одно отверстие, и выходил из другого, расположенного рядом.

Вторая технология предполагает создание качелей на основе рамы-каркаса из древесины. Этот элемент подвязывается к перекладине или ветке дерева веревками, а свободное пространство заполняется мелкими, но прочными дощечками.

В качестве сиденья для конструкции, создаваемой третьим способом, используется половина оцилиндрованного бревна. Его следует разрезать вдоль. Данный вариант сиденья считается очень прочным, однако требует тщательной обработки. Поверхность бревна нужно хорошо зашкурить и отполировать, чтобы избавиться от сучков и заусениц.

Четвертый вариант создания конструкции предполагает использование доски в качестве сидения и сквозных металлических крепежей. Ассортимент современных магазинов предлагает фиксирующие крепежи различных форм, поэтому у вас будет достаточно большой выбор.

В плане дизайна детские качели не налагают серьезных ограничений. Для их создания вы можете воспользоваться любыми подручными материалами. Например, веревку можно заменить цепью, деревянную доску, используемую в качестве сидения, можно заменить стулом, предварительно удалив его ножки. Обязательно используйте яркие расцветки, поскольку обилие красок очень нравится детям.

Как приятно в хорошую погоду отдохнуть на свежем воздухе после тяжелого рабочего дня. Особенно это ценят владельцы частных домов и дач. Один из вариантов сделать удобное и комфортабельное место для отдыха - это качели. Не стоит предполагать, что это развлечение только детям на забаву. Если учесть общий вес, предполагаемый на конструкцию и правильно сделать качели, то они не только подойдут для отдыха взрослых, но и станут отличным украшением и частью экстерьера территории.

Существует много разновидностей изделий, отличающихся конструкцией, назначением, материалом и принципом работы. Мы рассмотрим классический вариант - качели из дерева. В чем особенность этого материала? Какие у него преимущества и недостатки? Как именно сделать качели из дерева своими руками?

Особенности дерева

Никто не будет отрицать, что дерево - это самый популярный материал для строительных целей. Таким он уже является множество веков. Его особенность в доступной стоимости, практичности и простоте работы. Даже новичок сможет заняться его обработкой, что уже говорить о профессионалах. Для обработки не нужно иметь специализированных инструментов и навыков работы с ними. Кроме того, древесина является природным материалом, который прекрасно будет смотреться в ландшафтном дизайне и дополнять картину экстерьера. Чтобы узнать полную картину о дереве, нужно ознакомиться с его преимуществами и недостатками.

Плюсы и минусы дерева

Несколько явных достоинств мы перечислили выше. Но, это далеко не все. Ниже приводится расширенный список преимуществ работы с деревом для создания качелей:

1. Экологическая чистота. Материал абсолютно безвреден. И если учитывать тот факт, что дети или взрослые будут постоянно контактировать с деревянными деталями качели, то можно не бояться за их здоровье. К тому же их можно органично сочетать с цветами, кустами и деревьями.
2. Прекрасный внешний вид. Дерево выглядит благородно, то же будет касаться качелей. Их не будет стыдно показать всем на обозрение.
3. Низкая стоимость. Понятно, что это зависит от породы дерева, но для качелей подойдут недорогие изделия, которые может позволить себе каждый.
4. Длительный срок эксплуатации. Хоть это и не металл, однако, конструкция при должной защите и правильной эксплуатации может прослужить довольно долго.
5. Качелям можно придать любую форму, сделать их оригинальными и красивыми.
6. Дерево намного теплее того же металла. Поэтому в эксплуатации оно намного комфортнее. Сидение и ручки не будут холодными.

Однако, у дерева есть и свои явные недостатки. Они связаны со свойствами материала. Отметим хрупкость изделий. При сильном механическом воздействии механизм может поломаться. К тому же уход за деревом сложнее, ведь его постоянно нужно защищать от внешних факторов, таких как:

• атмосферные осадки (туман, дождь, снег);
• влияние ультрафиолетовых лучей;
• плесень и грибок;
• влияние насекомых и грызунов;
• перепады температур;
• естественный процесс гниения.

Это значит, что дерево придется раз в несколько лет покрывать защитными составами: морилка, антисептик, пропитки или лак.

Но как ни крути, деревянные качели для дачи являются самым простым вариантом, поэтому многие предпочитают использовать именно его.

Выбор породы дерева

Есть разные мнения о том, какую породу выбрать. Специалисты сошлись на хвойных породах, таких как сосна и лиственница. Однако, цена второй довольно высока, поэтому не каждый сможет использовать ее для создания качелей. Остается сосна. Материал крепкий, не подвергается образованию трещин и не так страдает от насекомых.

Совет! От гниения изделия никто не защищал. Поэтому в процессе работы потребуется защитить изделия антисептиками против грибка и плесени.

Высокой плотностью и прочностью обладает дуб. Изделия из него получаются долговечные. Однако, минус в его высокой стоимости. Альтернативой считается липа. Обычно для весомых построек ее не используют. А вот чтобы создать качели садовые из дерева своими руками - то, что нужно. Пусть липа не имеет должную защиту от холода, но выглядит красиво, имеет хорошую прочность и доступную цену.

Второй важный момент касается выбора прочности. Все зависит от перекладины, на которую качели будут подвешены. В учет нужно взять толщину, высоту и длину перекладины. Ниже показана таблица, на которой изображены примерные нагрузки, которые сможет выдержать опора при разных величинах.

Как видно, деревянные качели являются прекрасным решением, они практичные, красивые и поражают разнообразием. Еще нужно рассмотреть несколько различных вариантов изделия для дачи.

Разновидности качелей из дерева

Перед тем как их построить, важно определиться с конструкцией, ведь их бывает много. Начнем со способа установки. Различают такие виды качелей:

• стационарные качели из дерева;
• переносные качели из дерева;
• подвесные качели из дерева.

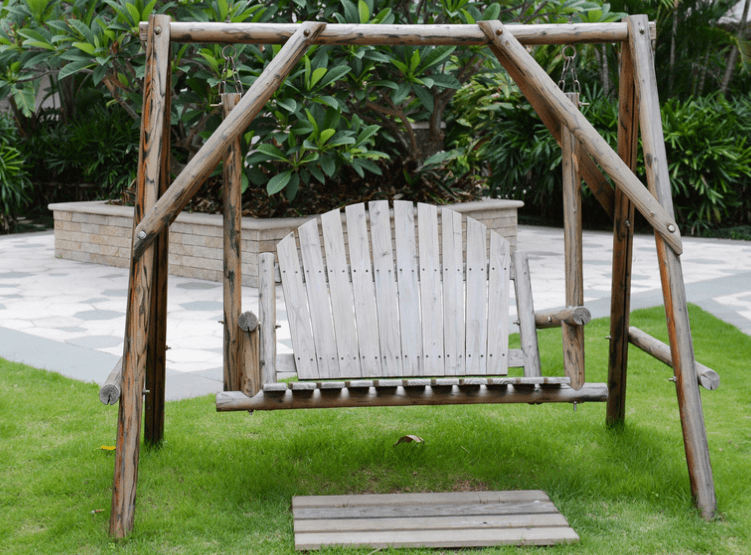

Начнем со стационарных качелей из дерева. Их особенность в том, что конструкция делается раз и на все время. В выбранном месте они будут стоять круглогодично, все время своей эксплуатации. Особенность в ее практичности, надежности и устойчивости. Недостатком является привязка их к одному месту на участке.

Переносные являются мобильными и могут быть установлены в любом месте на участке. Если вам жарко, их можно переставить в тенистый участок. Если холодно, то наоборот. Преимущества явные и многие предпочитают именно такую конструкцию качелей. К тому же некоторые виды можно собрать и перевести на другой участок.

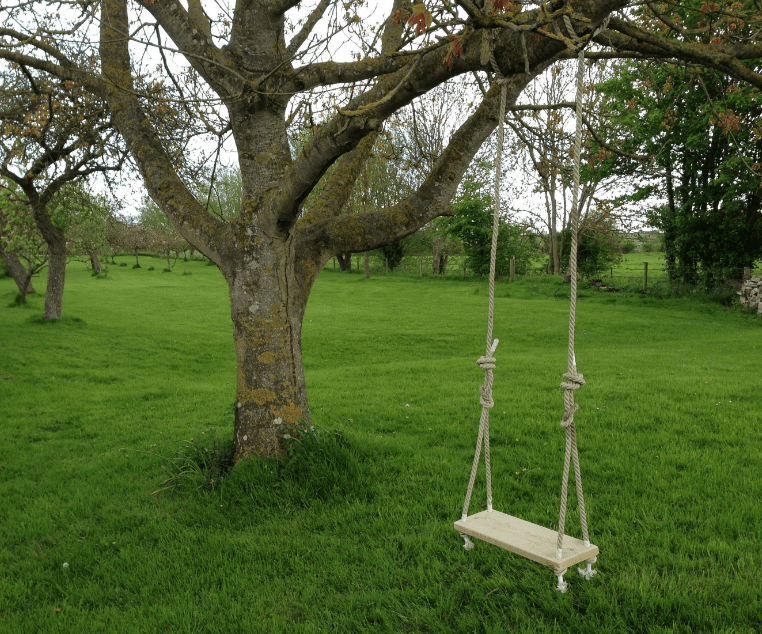

Подвесные качели из дерева - это самый простой вариант. Они легкие, привлекательные, функциональные, на создание качелей не уйдет много времени. Нужно только найти прочное дерево на участке и повесить качели. Однако, минусом является недостаточная прочность. Да и много людей на ней не поместятся.

Еще изделия можно разделить по предназначению:

• для семьи;
• деревянные детские качели;
• взрослые качели из дерева.

Семейные качели из дерева - прекрасный вариант отдыха для всей семьи. Они могут вместить на себе 4 человека. В основе конструкции большая скамья, на которой помещаются и дети, и взрослые. Главное требование - надежные и мощные крепления, которые делаются из прочной породы дерева. Ведь вес четырех человек может достигать до 300 кг.

Детская конструкция из дерева представляет собой небольшое изделие, способную выдержать небольшой вес ребенка. При этом она может быть сделана на дно сидение или на два. Они служат больше для развлечения, а не для декора. Такие детские деревянные качели на фото:

Что касается качелей для взрослых - то это один из непременных атрибутов загородного дома. Они не раскачиваются широко, но имеют навесы, защищающие качающихся от знойного солнца, ветра или дождя. А чтобы защитить себя от насекомых, на конструкцию прикрепляется сетка. С такой качелей из дерева даже беседка не нужна.

Чертежи качелей из дерева

Правильное создание предполагает создание проекта на первом этапе. Он будет служить ориентиром и поможет с выполнением работ. Для этого конструкция детально прорабатывается на бумаге. Вот параметры, которые требуется указать на схеме:

1. Главные размеры: длина, ширина и высота качелей.
2. Высота вертикальных опорных столбов.
3. Размер вертикальной балки.
4. Размеры крепежных брусьев, которые будут поддерживать вертикальную стойку.
5. Расстояние между сидением и боковыми балками, установленными в вертикальном положении.
6. Размер от сидения до грунта.

Ниже показан проект, который поможет сделать деревянные качели для дачи своими руками. Чертежи можно менять, или оставить как есть.

Неплохо было бы уточнить толщину и сечение деревянной доски, на которой будет находиться конструкция из дерева. Как видно на рисунке выше, чертеж состоит из двух ракурсов. Это поможет в будущем избежать ошибок. Теперь можем рассмотреть пошаговую инструкцию, как сделать качели из дерева садовые.

От теории к практике

Все начинается с выбора места для строительства. Если это будут мобильные качели, то место неважно. Однако для стационарных следует подобрать оптимальное место, в котором было комфортно находиться. К тому же местность рекомендуется выбрать ровную, без ям и перепадов. Иначе выставить качели из дерева ровно будет сложней.

Теперь можно приступать к созданию качели из дерева согласно с чертежами. Инструкция следующая:

1. Для начала создаем боковую вертикальную часть, состоящую из столбов. Таких у нас будет 2 шт. Для этого нам понадобится два бруска, длиной 3,1 м. Узнать длину бросков («а») просто, если нам известна высота качели («b»). Итак, высота качелей равна 3 м, а угол соединения брусков в верхней точке равен 30° («β»). В таком случае получаем формулу: Длина основания составляет 1 м 56 см.

2. Дальше между вертикальными стойками нужно просунуть горизонтальную доску, к которой в будущем будет фиксироваться цепь с сидением. Длина доски составляет 3 м. После чего нужно просверлить сплошное отверстие с верхней части опорной балки и зафиксировать все это шурупом с гайкой, чтобы усилить конструкцию.


3. Теперь нужно наклонить качели набок и просверлить в горизонтальной балке два отверстия насквозь. При этом нужно отступить от краев по 75 см. Они нужны, чтобы создать подвес. В сделанные отверстия нужно вкрутить болты с шайбой, а на концы накрутить рым-гайки. Качели из дерева можно переворачивать обратно.


4. Чтобы усилить конструкцию, между опорными брусьями нужно вмонтировать распорки из деревянных брусков. Фиксировать их можно посредством шурупов 5 мм и уголков из металла. Верхняя распорка фиксируется при помощи уголков. Схема показана на фото ниже.


5. В нашем случае бетонировать качели из дерева мы не будем. Поэтому концы нужно защитить битумом и прикопать. Это продлит их эксплуатационный срок. А что касается самой конструкции, то ее нужно покрыть морилкой. Она придаст качелям цвет и сделает их защищенными.


6. Настало время сделать сидение из дерева. Чтобы создать спинку нужны брусья, размер которых 30х13х457 мм. Для каркаса сидения нужны брусья, размером 51х152 мм. Каркасов требуется два, для сидения и спинки. К раме прикрепляются рейки, сиденье и спинка стягивается при помощи уголков. Чтобы качаться было удобней, можно создать подлокотники. К бокам прикручиваются рым-болты. С каждой стороны нужно 2 шт., один к сидению, другой к спинке.


7. Осталось подвесить качели из дерева. К рым-гайкам нужно прикрепить карабины, после чего к ним присоединить две прочных цепи. Требуемая длина цепей, фиксируемых к сидению - 1,65 м, а длина цепи, фиксируемой к спинке - 1,2 м. Рассчитать это просто, ведь качаясь, важно чтобы человек ногами не доставал до земли.


8. Чтобы качаться на них было комфортнее, сидение качели следует модернизировать. Для этого можно сшить мягкие чехлы с поролоном. При потребности их можно снять и постирать.



Это был один из вариантов, как сделать деревянные качели садовые. Их разновидность можно увидеть на этом видео. В нем и указано, как выполняются работы по созданию.

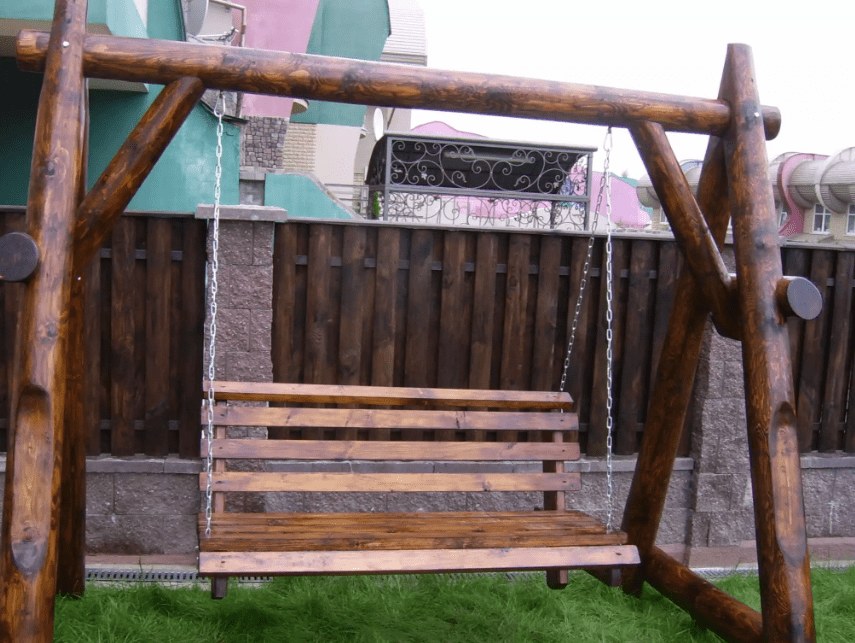

Деревянные качели из бруса

Брус - прекрасный материал, в котором соединились и привлекательный внешний вид, и надежность. Конструкция получается оригинальной и деревенской. Подобные садовые качели из дерева на фото:

В чем преимущества таких конструкций? Они являются устойчивыми и прочными. Повредить качели будет сложно как взрослым, так и детям. Да и погодные условия не так сказываются на изделии. Правда, минусы тоже присутствуют. Это чувствительность к насекомым, а также свойство трухлеть со временем. Да и обрабатывать брус сложнее, чем доски.

Но все же, материал используется для создания качелей. Мы рассмотрим подробную инструкцию создания. Сперва нужно подготовить дерево. Подготовка такая:

1. Зашкурить поверхность.
2. По всем брусьям сделать зарубки и засечки.
3. Вскрыть их первым слоем морилки, оставить сохнуть, вскрыть вторым слоем и дождаться высыхания.

Теперь все готово к тому, чтобы сделать качели своими руками из дерева, как на фото:

Первым делом подготавливается ровная площадка, на которую будет установлены качели. Строительным метром и колышками нужно отметить границы изделия. Для создания можно использовать чертеж, который мы подготовили для этой задачи.

Для работы нам потребуются 4 бруса, длиной 2 м, сечением 10 см. Это будет опора деревянных качелей. Они соединяются также, как предыдущие, под углом в 30°, образуя равнобедренный треугольник. Длина основания составляет 1 м. Длина перегородки основания, те же 1 м. Длина дополнительной перегородки составляет 45 м, при этом 2 см выступ из каждой стороны. Общая ширина качелей 4,5 м, а ширина лавки 1,5 м. Она подойдет для нескольких человек.

Инструкция по созданию:

Остается повесить лавку и качели из дерева готовы к эксплуатации. Лучше не делать ее самостоятельно, а взять уже готовую. Она устанавливается на свое место.

На этом видео можно увидеть инструкцию, как сделать подобие такой качели своими руками.

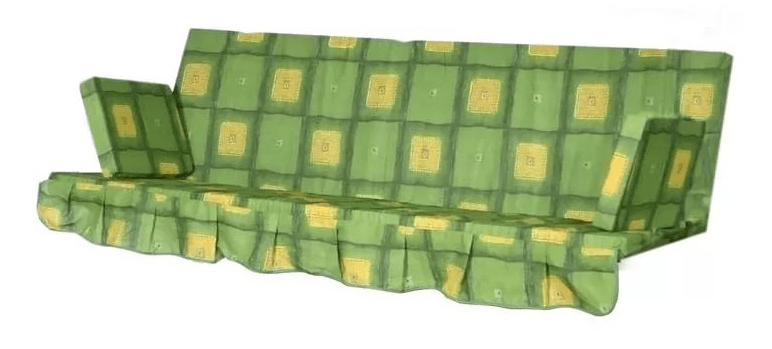

Выбираем чехлы, матрасы и подушки

Особое внимание следует уделить выбору подушек и матрасов. Их частенько используют, чтобы эксплуатация была удобней. Начнем с того, обычно для деревянных качелей выбирают яркие цвета. Это нельзя назвать неправильным, но важно помнить, что такая ткань на солнце будет сильно выгорать. Для садовых качелей лучше подойдет непромокаемая ткань, как плащевка или брезент. Тогда влажность подушкам будет не страшна.

Нужно помнить, что материал постоянно будет контактировать с человеком, а не только с влиянием сил природы. Почему бы не сделать материал приятней. Для этой цели можно использовать ткань с натуральным сырьем, таким как хлопок/вискоза. Сидеть на такой ткани будет приятней.

Что касается размера чехлов, то они должны быть больше чем сидение на 4 мм, так будет легче поправлять чехлы. Чтобы зафиксировать чехол к низу сидения из дерева лучше использовать степлер.

Заключение

Качели из дерева - прекрасный антистресс на дачном или частном участке. Они имеют массу преимуществ, среди которых небольшая стоимость, прекрасный внешний вид и простота обработки материала. Ориентируясь на инструкцию, можно сделать надежную и долговечную конструкцию из дерева. Качели будут радовать всех членов семьи.

Качание на качелях – любимое занятие не только детей, но и многих взрослых. Они расслабляют, успокаивают и приводят состояние нервов в полный порядок. В настоящее время не составит особого труда приобрести готовую конструкцию в магазине. Но куда приятнее смастерить качели своими руками. В качестве материала можно использовать дерево или металл. Безусловно, вам понадобятся чертежи. Воспользуйтесь уже готовыми либо создайте свои. Пошаговая инструкция с фото и видео подскажет вам, как правильно сделать садовые качели своими руками на даче с незначительными затратами денег и труда.

Выбор материалов для изготовления садовых качелей не так разнообразен и ограничивается пластиком, металлом и деревом. Два последних варианта являются более популярными. Поэтому рассмотрим положительные стороны конструкций из них.

Основным плюсом садовых металлических качелей является их прочность и длительная эксплуатация. Стоит заметить, что конструкции из металла могут быть коваными, сварными либо разборными. Каждый из вариантов прекрасно впишется в общий стиль дачного участка.

Преимущество деревянных конструкций:

1. Простота изготовления.
2. Экономичность с точки зрения затрат на материалы.
3. Большое число вариантов дизайна.
4. Гармоничность.
5. Безопасность.
6. Натуральность.

Последние два пункта наиболее актуальны тем, у кого есть маленькие дети. Экологичность и нетравматичность – основные критерии, на которые стоит обратить внимание родителям.

Назначение

Все качели можно подразделить на несколько групп по принципу назначения:

• семейного типа;
• детские;
• крытые для беседок и террас.

Детские качели

Требования, предъявляемые к детским качелям, всегда выше. Итак, они бывают с каркасом либо без него. Те конструкции, которые имеют только сиденье и подвес, называют бескаркасными. Их довольно просто устанавливать и снимать. Главный минус качелей – повышенная степень травматичности и низкий уровень удобства. Каркасные качели намного комфортнее.

Внимание! Одно из важных условий установки качелей для детей – надежная фиксация опоры.

Качели семейного типа

Такие качели внешне представляют собой скамью, подвешенную за каркас. Рамы бывают А или П-образной формы, а боковые столбы вкапывают в землю не менее чем на 0,5 м, заливая раствором цемента. Такие конструкции очень устойчивы и обладают хорошей прочностью. На них может разместиться сразу несколько людей. Поэтому они и получили такое название.

Качели для террасы

Основное отличие качелей от остальных состоит в том, что они имеют некоторые преимущества. Их можно разбирать и собирать снова.

Чертежи: как их правильно читать?

Для чего нужен чертеж? Как и для любой конструкции – это начальный проект, в котором просчитывается все до мелочей. Чтобы правильно составить чертеж, вам понадобится просчитать все параметры качелей и количество требуемого материала. Так, чтобы сделать садовые качели семейного типа для дачного участка, придется исходить из следующих параметров:

• ширина скамьи для одного человека (от 0,4 до 0,6 м);
• высота сидушки (0,5 м);
• расстояние от сиденья до перекладины (расчет производится индивидуально);
• для подвесных конструкций расстояние от края до опорной стойки определяют следующим образом: 0,15–0,2 м при подвесе на цепь типа 2–4 и 404;

• 0,25–0,3 м для прочих цепных типов подвеса;
• 0,35–0,4 м для веревок.

Внимание! При сильных раскачиваемых колебаниях сидушка может смещаться в разные стороны и задеть опоры. Это травматично и весьма опасно. Поэтому учтите этот момент при составлении чертежа.

Изготовление садовых качелей: пошаговая инструкция

Самостоятельное выполнение садовых качелей – интересный и не такой сложный процесс, как может показаться. Вашему вниманию предлагается поэтапная инструкция с фото изготовления качелей из дерева с А-образным каркасом.

Выбор места - первый и очень важный шаг. Нельзя установить качели в просто понравившемся месте. Следует подобрать поверхность с идеально ровным рельефом. Это упростит процесс монтажа. К тому же место для установки лучше выбирать вдали от посторонних глаз. Тогда это принесет покой и удовлетворение.

Совет. Спереди и позади качелей не должно быть помех. Таких, как деревья, забор или стена дома.

Подбор инвентаря и приобретение материала

Для деревянной конструкции понадобится брус хорошего качества, без трещин и сучков. Вполне подойдет дуб, береза, ель или кедр. Для каркасной основы вам понадобится:

• брус из кедра (10*10 см) - 4 ед. по 3 погонных метра (для боковых опор);
• брус из кедра (8*8 см) - 1 ед. в 2,5 погонных метра (для изготовления перекладины);
• доска обрезная (3*10*60 см) - 1 ед. (для боковой стяжки).

Для скамьи понадобится дополнительно:

• брус из кедра (4,5*5,6 см) - 12 погонных метров;
• доска для обшивки (2,6*4,6 см) - 18 погонных метров;
• подушки – для декора (по желанию, можно изготовить самостоятельно);
• подвес и крепление (цепь, углы из металла, подвесы, болты для мебели, разнокалиберные саморезы).

Что касается строительного инструмента, то для изготовления садовых качелей припасите в своем инвентаре, следующие необходимые предметы:

1. Болгарка.
2. Рубанок.
3. Шуруповерт.
4. Уровень.
5. Электрическая дрель.

Что ж подготовительные работы завершены, пора приступать к изготовлению качелей домашнего типа.

Создание боковых стоек

Совет. Основание боковых стоек должно быть шире сидушки не меньше, чем на 0,5 м.

• Для начала нужно произвести расчет верхнего угла стойки.
• Затем надо расчертить габариты и поработать электролобзиком.
• Следующий шаг – соединение деталей конструкции.

• Необходимо соединить верхние части брусьев, закрепив болтами для мебели.
• Далее, следует приступить к боковым стяжкам. Внешне стойки должны напоминать букву А. Поэтому понадобится разметить брусья от высоты почвы.
• Затем производится разметка стяжек. Выпиливаются детали и фиксируются посредством саморезов и углов.

• В завершение выпиливаются 2 трапеции одинакового размера высотой 0,1 м. Их нужно прикрепить к внутренней стороне брусьев посредством уголков.

Монтаж сиденья

Чтобы сделать комфортное сиденье, понадобится изготовить две рамы с габаритами 20*5 см. И еще одну (спинку) – 20*6,5 см.

• Их внутренний контур фиксируется стойками жесткости.
• Затем нужно соединить спинку и сидушку при помощи уголков и саморезов.
• Обшить сидушку специальной доской.

Внимание! По желанию можно монтировать подлокотники.

• После этого прикрепить к сиденью подвес посредством рым-болтов.

Монтаж качелей

Почти все работы завершены и осталось совсем немного времени до того, как ваш участок украсят экологичные и удобные качели из дерева.

• Установите несущую опору на стойки посредством саморезов.
• Выкопайте ямы под стойки опор.

• Насыпьте в ямы щебенку, установите стойки и залейте все бетоном.
• Откорректируйте наклон боковых стоек с помощью уровня.

Внимание! Угол наклона боковых стоек должен быть только 90 градусов. Обратите внимание и на глубину. Опоры следует вкопать на одинаковую длину.

• Зафиксируйте стойки стяжками веревок. В таком состояние они должны находиться до полного застывания бетона.
• До монтажа садовых качелей деревянную конструкцию нужно покрыть лаком.

Завершающий этап

• Проверьте фиксацию поперечной балки.

• Засверлите отверстия в балке для крепления рым-болтов.
• Установите сиденье.
• Качели готовы. Наслаждайтесь плодами собственных трудов!

Садовые качели – прекрасный вариант релаксации на даче. Особенно приятно, когда они выполнены своими руками. Их изготовление займет немного времени, зато результатом вы сможете наслаждаться каждый день!

Дизайн садовых качелей: видео

Дети могут часами кататься на уличных качелях. Ребенка привлекает ощущение полета. В многоквартирных домах качели установлены на детских площадках, а на частных участках их ставят заботливые родители.

Простая конструкция дает возможность сделать подвесные качели своими руками. Более того, детей можно привлечь к процессу проектирования, строительства или декорирования.

Детские качели из дерева своими руками

Изготовление качелей из дерева самая распространенная практика. Это
неудивительно, ведь они отличаются такими достоинствами:

• экологичность;
• доступность пиломатериала;
• сравнительно низкая стоимость;
• простота работы с деревом;
• безопасность. Древесина материал мягкий, это снижает риск
  серьезного травмирования при падении.

Благодаря свойствам древесины, детские деревянные качели
можно встретить практически в любом частном дворе или на даче. С точки зрения
мобильности они делятся на стационарные и переносные. Качели из дерева, в
отличие от металлических чаще делают стационарными, т.к. дерево не обладает
достаточным, для устойчивого стояния весом (каркас деревянных качелей требует
надежного закрепления).

Исходя из этой особенности необходимо продумать место установки качелей.

Где поставить качели?

Выбирая место нужно учесть:

• просматриваемость. Ребенок по возможности должен находиться
  на виду;

• удаленность. Хозяйственная зона и расположенный рядом водоем
  – не место для игр. В случае отсутствия других вариантов для установки, нужно
  оградить зоны забором. Также проследить, чтобы качели размещались на безопасном
  расстоянии от заборов, стен с окнами, деревьев и т.п. препятствий для полета.
  Устанавливать качели рядом с коммуникациями также не стоит;

• освещенность и затененность. Место установки должно быть
  светлым, но создавать тень, особенно летом в полуденное время;

• влажность. Уличные качели из дерева придут в негодность от
  чрезмерной влаги, не говоря уже о её вреде для ребенка;

• отсутствие сквозняков;

• отсутствие ядовитых растений, аллергенов, медоносов, колючих
  кустарников;

• рельеф поверхности в месте установки. Место установки
  качелей нужно выровнять. Тогда не придётся варьировать длину опорных столбов, а
  ребенку ничего не будет мешать наслаждаться любимой забавой;

• качество крепления каждого узла качелей.

Как сделать качели из дерева своими руками – пошаговая инструкция

Чтобы быть уверенным в надежности, нужно построить качели
самостоятельно. Поэтапное руководство для новичков позволит обозначить
правильное направление и план строительства.

1 этап – выбор конструкции детской качели из дерева

Детские деревянные качели должны быть безопасными – это
аксиома! Во многом их способность устойчиво стоять определяется конфигурацией
опоры (каркаса). До того, как приступить к работе, нужно определиться, какой
каркас деревянных качелей будет оптимальным для установки. Ведь его форма
влияет на безопасность конструкции и определяет место и способ его монтажа.

Виды и типы каркасов для качелей

П-образный каркас

Считается самой экономичной моделью. Для его изготовления
используется меньше пиломатериала. Кроме того, опоры не мешают передвижению
ребенка, и не могут стать причиной его травм по неосторожности. Однако для
устойчивости конструкция нуждается в бетонировании опор, поэтому является
стационарной. Каркас идеален для установки на мягкой почве и изготовления
подвесных секционных качелей.

П-образный каркас для детских качелей П-образная форма каркаса для детских качелей

Л-образный каркас

Иногда его называют опора в виде перевернутой буквы «V».
Более устойчив, по сравнению с предыдущим вариантом. Такой вариант позволяет не
только повесить качели, но и создать детский уголок.

Л-образный каркас для детских качелей Каркас Л-образной формы для детских качелей

Х-образный каркас

Является разновидностью Л-образного, только крепление
брусьев опор выполняется не в месте их стыка, а чуть ниже, на расстоянии
150-200 мм. В месте пересечения вертикальных брусьев укладывается перемычка.
Это более простой способ изготовления опоры. Следует отметить, что такой каркас
нуждается в дополнительном усилении в виде бокового упора.

Каркас Х-образной формы для детских качелей Х-образный каркас для детских качелей

А-образный каркас

Самый надежный из всех конструкций, за счет перемычки,
которая ее усиливает. Именно такому каркасу следует отдать предпочтение, если
планируется расширение качелей за счет обустройства лестницы, установки каната
для лазания и прочих элементов детской площадки.

А-образный каркас для детских качелей Каркас А-образной формы для детских качелей

2 этап – чертеж деревянной качели для детей

Наличие чертежа или эскиза качели помогает определить
оптимальные размеры конструкции, рассчитать нагрузку, правильно выбрать сечение
древесины для изготовления, определить количество материала и параметры заготовок.

Чертеж деревянной качели для детей Чертеж деревянной подвесной качели для детей

Чертежи качели из дерева должны содержать:

• конфигурацию каркаса (форму);

• размеры деревянной качели. Следует отметить, что размеры
  качели – это высота, а также периметр основания;

• наличие и место установки дополнительных усиливающих
  элементов (косынок, распорок);

• количество и вид сидения (с учетом возраста ребенка);

• вид и длину подвеса (веревок, цепей, тросов и т.п.);

Можно сделать дополнительный чертеж с подетальной разбивкой
и размерами заготовок.

Размеры деревянной качели определяются исходя из:

• возраста ребенка – от него зависит длина подвеса, размер и
  конфигурация сидения;

• роста – определяет длину подвеса.

Можно сделать качели «на вырост», тогда:

• оптимальная ширина сидения – 600 мм.

• высота сидения над землей – 500 – 550 мм. Это позволит с
  одной стороны раскачать и остановить качели самостоятельно, а с другой – не
  будет мешать катанию;

• высота от сидения до перекладины – 1 600 мм. Чтобы ребенку
  было удобно раскачаться стоя;

• общая высота качели от поверхности земли до перекладины
  определяется с учетом толщины сидения.

Схема деревянной подвесной качели для детей Схема каркаса детской качели
Совет. Сидение и подвесы должны выдержать вес ребенка. Из
соображений практичности лучше сделать запас прочности до 100-120 кг (несколько
детей или ребенок и взрослый).

3 этап – материал для деревянных качелей

Чтобы сделать деревянные качели своими руками нужно
правильно выбрать древесину. Лучше отдать предпочтение прочным породам
древесины – дубу, лиственнице, или более дешевым из ели, сосны, березы.
Главное, чтобы пиломатериал был сухим, хорошего качества, без выпадающих
сучков, отверстий и прочих дефектов.

В зависимости от вида каркаса нужно подготовить:

• для П-образного каркаса – брус 80х80 или 100х50 – 2 шт. Для
  всех остальных видов каркаса – 4 шт.;

• для перекладины – брус (бревно) таким же сечением – 1 шт.;

• для сидения – доски 600х300х25 – 1 шт. Для изготовления
  сидения для детей до 2-х лет продумываются дополнительные элементы – спинка,
  ручки, ограждения;

• для подвеса – сварная цепь с антикоррозионным покрытием или
  прочная веревка (подойдет та, которую используют альпинисты). Длина подвеса
  равна двум высотам качели. В среднем – 4 500 мм – 1шт;

• для крепления каркаса – саморезы по дереву 80х4,5 – 40-50 шт.,
  а также саморезы 50х3,5 – 250 шт.

• для крепления подвеса – карабин, подвесные крючки, стальные
  уголки. Количество – в зависимости от способа крепления;

• для обработки древесины (защиты) – грунтовка;

• для декора – краска или древесный лак.

• для бетонирования стоек – цемент, гравий и песок (для монтажа
  П-образного каркаса).

Из инструмента понадобится: шуруповерт, пила, рубанок, шлифмашинка,
уровень, дрель, отвес.

4 этап – изготовление самодельной качели из дерева для дачи

От теории переходим к практической реализации проекта.
Рассмотрим, как сделать деревянные подвесные качели своими руками.

Подготовка места для установки качели

После выбора места нужно убрать остатки строительного
мусора, удалить колючие кустарники и выровнять площадку.

Примечание. Некоторые пользователи советую бетонировать
площадку под качели, мотивируя это тем, что в месте, где дети отталкиваются от
земли, появляется яма, в которой скапливается вода. Другие же считают, что это
меньшая из бед. Ведь падение на бетонное основание это серьезный риск.

Подготовка пиломатериала

Уличные подвесные качели из дерева должны быть безопасны для
детей. Поэтому, нужно прошлифовать каждую заготовку, чтобы исключить появления
заноз. А также покрыть все деревянные элементы грунтовкой. Грунтовать можно уже
готовые качели, но тогда есть вероятность разрушения древесины в местах
соединения.

Установка каркаса для детских качелей из дерева

Как было рассмотрено выше, есть несколько способов
устройства каркаса. Поэтому рассмотрим основные нюансы монтажа каждого из них:

П-образный каркас. Обустройство начинается с того, что
скрепляются вертикальные стойки и верхняя перемычка. Затем нужно вырыть два
углубления (глубина составляет 1/3 от высоты опоры). Насыпать на дно
щебнево-песчаную подушку, установить стойку, забетонировать, подождать пока
застынет бетон, и установить подвес с сидением.

Примечание. Нижняя часть опор в обязательном порядке
обрабатывается любым средством, которое предотвратит гниение древесины. Самым
бюджетным и надежным вариантом будет использование отработанного машинного
масла.

Л и А-образные каркасы качелей обычно также собирают на
земле. Порядок выполнения: четыре опоры запилить под углом, для более надежного
соединения. Затем к узлу присоединить верхнюю перекладину. В случае с
А-образным каркасом, добавляется перекладина, что делает конструкцию более
устойчивой. Затем собранный каркас устанавливают на подготовленное место. Для
надежности можно укапать в почву (предварительно обработав грунтовкой против
гниения) или закрепить нижнюю часть опор к земле с помощью длинного прута и
скобы.

Связка соединительного узела А и Л-образного каркаса для качелей

Х-образный каркас для качелей. Делается аналогично
предыдущему. Только торцы опор не запиливаются, а фиксируются друг с другом. В
образованные верхние углы укладывается перемычка.

Узел каркаса Х-образной формы для качелей Связка соединительного узела каркаса для качелей

Примечание. Чтобы установленные каркасы Х, Л и А-образной
формы не проваливались в почву, пользователи рекомендуют забетонировать пятачки
под основание. Таким образом устраняется вероятность перекоса конструкции и
сохраняется ее мобильность.

Слабое место Х, Л и А – образных каркасов в месте стыка
вертикальных опор и перемычки. Чтобы сделать этот узел используются длинные
саморезы, но, как отмечают мастера, целесообразно использовать патрубок-насадку
подходящих размеров. На фото показан этот элемент и место его установки.

Насадка круглого сечения для соединения каркаса для качелей Насадка квадратного сечения для связки каркаса для качелей

Совет. Крепить саморезы при изготовлении каркаса нужно таким
образом: сначала просверлить отверстие диаметром чуть меньше диаметра самореза,
а потом собрать заготовки на саморез. Некоторые мастера советуют для надежности
проклеивать места соединения заготовок, а другие рекомендуют усиливать узел
путем использования металлических накладок или деревянных распорок.

Устройство сидения для качелей

Способ изготовления и материал сидения для качелей,
определяется возрастом ребенка. Дети не требовательны к дизайну, их вполне
устроит сидение из покрышки или простая доска. При этом можно насчитать с
десяток способов его изготовления.

Крепление качелей к перекладине

Подвес (трос, веревка или цепь) крепится к перекладине.
Подвес – это качельный узел для крепления качелей на перекладине. На подвес приходится
максимальная нагрузка, а значит, к нему выдвигаются особые требования по
безопасности.

Примечание. Установка сидения выполняется только на цепи или
тросы, а не на деревянные или металлические подвесы. Садовые качели рассчитаны
на взрослых и не нуждаются в регулировке, а дачные качели из дерева для детей
нужно корректировать по мере роста ребенка.

Крепление подвеса качели и сидения можно выполнить
несколькими способами с использованием разных крепежей:

Крепление подвеса качели на веревку перекинуть веревку через перекладину и завязать или закрепить скобой;

Качельный узел для крепления качелей на перекладине с помощью металлических накладок, которые крепятся к перекладине в верхней части;
Крепления качелей на перекладине с помощью карабина с помощью карабина.

Материал подготовлен для сайта www.moydomik.net

Путем вкручивания в перекладину анкера и крепления подвеса к нему.

Крепления качелей на перекладине с помощью анкера Крепления качелей на перекладине с доп страховкой

Путем охватывания бруса.

Крепеж для крепления качелей на перекладине Крепежный элемент для крепления качелей

5 этап – декоративное оформление качелей

Декорирование деревянной качели выполняет двоякую функцию. С
одной стороны – защищает древесину от воздействия внешних факторов. С другой,
оригинальный дизайн качели формирует красивый и яркий элемент детской площадки.
Главное правило – краски и грунтовки должны быть качественными и безопасными,
чтобы не нанести вред здоровью ребенка.

В качестве дополнительного декора можно установить
дополнительные перемычки на каркас, что позволит усилить его, а у детей
появится лестница, которая будет интересна тем, кто ожидает очереди на катание.

Декоративное оформление качелей на детской площадке

Уход за качелями из дерева

Уход заключается в проверке:

• узлов крепления;
• подвеса;
• сидения;
• качества лакокрасочного покрытия.

• сообщать качели нагрузку большую, нежели та, на которую она
  рассчитана;

• избегать ударных нагрузок (резкое усаживание на сидение);

• стараться распределять вес по плоскости сидения (не
  крениться);

• кататься перпендикулярно опоре. Подвесные качели
  предназначены для катания вдоль опор;

• придерживаться умеренной амплитуды раскачивания, чтобы
  избежать опрокидывания незакрепленной качели.

Заключение

Надежность установки подвеса и сидения, а заодно и прочность
всей конструкции проверяем на себе. Если под весом взрослого ничего не
деформировалось, то и ребенка выдержит. Тем не менее, деревянные качели для
дачи нуждаются в периодическом осмотре основных узлом и мест крепления.

Метки: Качели Детская площадка Дерево

Качели нужны не только для удовольствия. Взрослым они успокаивают нервы, улучшают настроение и приводят в порядок мысли; особенно, если, покачиваясь, созерцать облачка в небесах. Дети и подростки на качелях тренируют вестибулярный аппарат, вырабатывают координацию движений, и, что называется, всем телом чувствуют физику. Школьники, умеющие хорошо качаться на качелях, как правило, лучше успевают и с ходу хватают такие непростые понятия, как напр., момент инерции тела.

Сделать садовые качели своими руками дело нехитрое. Кто в детстве не качался на дощечке, подвешенной к суку дерева на веревках? Или не бултыхался в речку или пруд, раскачавшись на тарзанке? А имея в своем распоряжении некоторое количество материала, простой инструмент да не совсем кривые руки, можно в любой обстановке соорудить уголок отдохновения, по своему действию не уступающий устроенному по всем правилам саду камней, см. рис.

Дачная благодать

Уличные и дворовые качели ставят, где место есть. На даче его тоже, в общем-то, не в избытке, но для себя стоит смекнуть, как бы собрать дачные удовольствия в один эдем: и место экономится, и, если уж расслабляться, то чтобы грядки, от которых руки в мозолях, глаза не мозолили. Тут, как заведено, каждый себе хозяин. Однако есть очень хороший универсальный вариант: повесить качели для дачи в перголу, см. рис. Если она, разумеется, достаточно прочна для этого. Выкопать еще и обустроить рядом декоративный прудик – и готов райский уголок своими руками менее чем на 1 сотке.

О металлических качелях

Свои собственные качели чаще всего делают из дерева: роднее оно, уютнее и работать с ним проще. Но если, скажем, всем миром оборудовать детскую площадку, тут нужна уже конструкция попрочнее и несгораемая, чтобы и сорванцов не приходилось то и дело одергивать, и хулиганью, которое, увы, никак не переведется, повредить качели было трудно. На такой случай – на рис. ниже чертеж классических, так сказать, дворовых качелей из металла: труб, уголка, полосы, проволоки-катанки, с навесом. Мы же в дальнейшем больше внимания уделим деревянным качелям, кроме тех случаев, когда металл необходим по прочности: для спортивного уголка подростку и др.

Примечание: бывают и случаи, когда металл как конструкционный материал для качелей выбирают по другим критериям. Напр., на поз. 1 рис. справа – кованые качели. Их изготовление требует высокого мастерства, а на заказ очень дорого, но – престиж налицо. А вот на поз. 2 там же – металлические качели из обрезков швеллера. Для умеющих обращаться со сварочным аппаратом и болгаркой их постройка – дело половины дня, а яркая раскраска маскирует утилитарность материала.

Лучшее – детям

Качаться на подвесных качелях начинают не сразу. Малышам, только-только научившимся переставлять как следует свои нижние две, впору покататься на качелях-маятнике. Что, кстати, также развивает моторику и укрепляет опорно-двигательный аппарат. Родители, соорудившие своим отпрысками детские качели-маятник, скоро убеждаются: ссадин на коленках и локтях, разбитых носов, реву и обиды от того и другого заметно поубавилось. Хотя, конечно, все равно не без того. Но качели помогут детям выработать разумную осторожность и здравый смысл, не допуская серьезного травматизма.

Как устроены качели-маятник, известно. Представленный на рис. вариант интересен тем, что металлического крепежа на него требуется аж 11 гвоздей:

Детали, отмеченные (!), выполняются из твердого мелкослойного лиственного дерева – дуба, бука, граба, ореха. Концы оси маятника можно не обтачивать до идеально круглого: достаточно обстругать более-менее ровно, чтобы встали в гнезда с небольшим натягом, и несколько раз покачать доску, приработаются. Если же волокна в оси и опорных стойках ориентированы взаимно перпендикулярно (что соблюсти элементарно, вырезав их из одной доски), то качели прослужат много лет, а трущиеся поверхности скоро станут зеркально-гладкими и прочными, как из стали на станке выточены.

Качели-маятник можно сделать переносными, чтобы, скажем, на зиму заносить на веранду. 2 способа для этого показаны там же, поз. а и б. По способу а концы стоек бетонируют в негодной шине; способ б очевиден и проще, но оба седока могут повалиться набок вместе с качелями. Кстати, из старых шин для качелей можно извлечь немало другой пользы; далее мы к ним еще вернемся.

Качели для детей постарше делают подвесными, как для взрослых (см. далее), с некоторыми особенностями:

• Несущую балку качелей из бруса делают с выносом, на который ведет лестница, см. рис. справа.
• Еще лучше, если места достаточно, поставить сбоку дополнительную опору пониже, чтобы в придачу получился и турник, см. рис. ниже. В таком случае весь спортивный уголок, кроме перекладины турника, предпочтительнее сделать из профильной трубы, тогда все сооружение получается прочнее, дешевле и проще технологически.
• Подвес качалки детям, уже умеющим раскачиваться, лучше всего подойдет веревочный схемы 2-2 (см. далее). Тогда можно не нем можно будет, не рискуя защемить, а то и сломать палец цепью, раскачаться, аж дух захватывает. А правильно выбранные материалы и конструкция подвеса не позволят «крутнуть солнце» и спикировать вниз из его верхней точки, или превратиться в выпущенный из пращи снаряд, не умея группироваться для приземления, как акробаты.

Примечание: выбирая или конструируя качели, не пренебрегайте техникой безопасности! При раскачивании во весь мах скорость качалки в критических точках траектории превышает 50 км/ч! Соответственно, результат срыва или падения с качелей будет равнозначен ДТП на той же скорости.

Существуют еще качели для новорожденных и грудничков. Пользы от них немало, но – это медицинское оборудование. Делать такие качели самому настоятельно не рекомендуется, а выбирать покупные и пользоваться ими нужно только по назначению педиатра.

Для малышей примерно от полугода, глазенки которых смотрят уже осмысленно (это значит, что зрение сформировалось и видят они отчетливо), полезны будут детские качели для маленьких, см. рис. справа. Стоят они немало, но сделать подобные самому очень просто из труб, ПВХ или пропиленовых, и обрезка фанеры, см. видео:

Видео: детские качели для малышей

Не забудьте только заглушить концы труб пенопластом: в таком возрасте пальчик в мелкую дырочку пролазит, и сунуть его туда хочется. Качают ребенка в таких качелях, держа подвес руками; в квартире в качестве поперечины подойдет такая же пластиковая труба, вес невелик.

Примечание: именно качели чаще всего основа детского уголка. Что для него еще нужно, и как все это скомпоновать, требует отдельного описания по частям. Для примера, можете посмотреть следующий ролик:

Видео: детская площадка с качелями в программе “Фазенда”

Взрослым и всем-всем-всем

Делать семейные качели желательно из дерева по указанным выше причинам: уютнее они, для изготовления не требуется сложный инструмент или спецоборудование. Также весьма желательно обойтись 1-2 типоразмерами пиломатериала, причем того, что подешевле – обычной обрезной доски. Для долговечности заготовки пропитывают биоцидами (антисептиками) и гидрофобизаторами (водоотталкивающими средствами).

Поскольку качели – не жилое здание и на воздухе очень быстро просохнут, тратиться на дорогие фирменные средства нет смысла. В качестве биоцида подойдет отработанное моторное масло (отработка), а гидрофобизатора – водно-полимерная эмульсия либо взамен нее клей ПВА или для плитки на водной основе, разбавленный в 3-5 раз. Пропитывают нарезанные в размер заготовки сначала отработкой, а спустя 3-7 дней – эмульсией.

Чертежи семейных качелей такого вот «классического» типа приведены на рис; длина ножек дана в расчете на их заглубление в землю на 0,5 м:

Их особенность в том, что построены они целиком из досок, без использования более дорогого строевого леса, как видно из материальной ведомости, поз. 2. На поз. 3 показан способ подгонки опор перед сборкой: в качестве стапеля используется доска ригеля. Ноги, обрезанные в размер и на угол (см. ниже), прикладывают к стапелю, разводят на нужную ширину (заодно проверяется точность обрезки). Затем накладывается заготовка нижней распорки, выставляется параллельно стапелю по расстоянию ее концов от него, и размечается под обрезку по месту. Из обрезков нижней распорки делают верхние.

Примечание: на рис. справа – способ разметки заготовок ног в расчете на угол между ними в 30 градусов. Маркеры на стальном слесарном угольнике делают из нескольких витков мягкой проволоки с отогнутыми концами.

Качели собственной конструкции

У вас, возможно, возник вопрос: как сделать качели полностью самостоятельно? Схемы, чертежи – это хорошо, но если уже есть материал (допустим, от стройки осталось), которого на качели явно хватит, но в данную конструкцию не укладывается? И не хочется типового изделия, хочется чего-то своего. Наконец, на рис. в начале видно, что шикарнейшие оригинальные качели получаются вообще из сухостоя и отходов от обрезки сада. Как из всего этого сделать красивые, удобные, долговечные и безопасные качели? Что ж, приступим. Порядок следования:

1. Размеры;
2. Основание и способ крепления к грунту;
3. Несущая рама;
4. Способы и конструкции подвеса;
5. Узлы подвески;
6. Качалка, она же сиденье;
7. Способы подвеса качалки.

Напоследок рассмотрим еще несколько нетривиальных конструкций и особенные, но устроенные на основе обычных, качели специального назначения.

Размеры и пропорции

Размеры качелей считаются, во-первых, исходя из ширины сиденья парковой скамейки на 1 персону – 60 см; минимальное значение – 40 см. Высоту сиденья над землей берут немного больше стандартной высоты стула 40 см, чтобы можно было, с одной стороны, раскачиваться, не задевая ногами за землю и в то же время, вытянув ноги, можно было затормозить; с другой – чтобы садиться/вставать было еще удобно. Обычно берут 50-55 см, но вообще-то подгоняют под себя, регулируя высоту подвеса, см. далее.

Примечание: для парных качелей с продольной раскачкой высоту подвеса доски (лодочки) берут 0,7 ее длины. Для посадки-высадки тогда необходим помост, а для качалки – плавно действующий тормоз (вдруг кого-то на ней замутит, или он/она испугается и запаникует), приводимый в действие оператором с земли. Поэтому парные качели с продольной раскачкой в быту почти не применяются.

Подвесные качели состоят из несущей рамы (2 опорные стойки + поперечина), подвесной системы и качалки, она же сиденье. Расстояние от краев сиденья до боковых опор берут не менее 150 мм при цепном подвесе типа 2ш-4 или 4-4 (см. далее), для любого другого цепного подвеса от 250 мм, для обычных веревочных подвесов от 350 мм, а для любого подвеса с 1 точкой крепления вверху – не менее 0,7 общей высоты подвесной системы. Эти требования исходят из того, что у любых качелей боковое раскачивание неизбежно, а задевание качалки за опору неприятно и при сильном раскачивании травмоопасно. Т.е., если у нас, к примеру, 40-см сиденье подвешено на веревках, то ширина пролета между опорами должна быть не менее 35+40+35=110 см.

Расстояние от сиденья до поперечины должно быть не меньше роста человека на качелях, чтобы, во-первых, можно было раскачиваться стоя, во-вторых, чтобы, внезапно вставая, не стукнуться головой. Его берут в пределах 190-220 см, смотря по имеющемуся материалу.

Угол между ногами боковых опор берут 30-40 градусов; чаще всего – 30. Тогда, если брать заготовки в половину стандартной длины 6 м, т.е. 3 м, то с учетом заглубления ног и толщины заготовки на сиденье как раз можно будет встать во весь рост. Кроме того, уменьшается занимаемая качелями площадь.

Примечание: толщину материала несущих частей берут исходя из 3-кратной перегрузки при раскачивании. Для качественного деревянного бруса это будет от 150 мм в высоту, а для стальных труб – от 40 мм по диаметру или стороне квадрата.

Крепление к грунту

Ноги деревянных качелей либо вкапывают в землю на 1 м и более, либо бетонируют на глубину 0,5 м. Тогда, с учетом 10 см гравийной подушки, ямы под ноги нужно рыть на 2 штыка лопаты, т.е. 60 см. В тои и другом случае концы ног перед установкой в ямы с запасом в 15-20 см по длине или пропитывают битумной мастикой (40% битума и 60% уайтспирита либо сольвента), или проливают разогретым почти до кипения битумом, и, едва остывшие, обсыпают песком; этот способ лучше предохраняет от гниения.

Для проливки битумом под ногу подкладывают кирпичи, чтобы можно было облить и торец. Льют тонкой струйкой, для чего битум удобно греть в негодной жестянке с оттянутым носиком. Облив одну сторону, ногу немедленно переворачивают и обливают другую сторону, стараясь, чтобы тоже натекло на торец. Песком обсыпают в том же порядке.

С металлическими качелями дело обстоит сложнее: тонкая по сравнению с бревном или брусом труба может со временем или вывернуться из грунта, или надломиться на самым бетоном, т.к. здесь при раскачивании концентрируются нагрузки. Поэтому металлические уличные качели общего пользования нужно делать с опорными рамами в виде цельного треугольника и бетонировать в траншею, тогда заложенная в ней металлическая балка примет на себя значительную часть усилий и разгрузит ноги.

Ноги качелей без дополнительных опорных элементов, наподобие показанных выше из швеллера, бетонируют на глубину не менее 1,2 м независимо от глубины промерзания в данной местности, тогда швеллер сможет передать бетону часть нагрузок. Обычные же качели из металла лучше всего связать по низу дополнительной несущей рамой и прикрепить к земле анкерами не менее 1 м длиной, см. рис. Это, кстати, позволит, если понадобится, без проблем вернуть землю в хозяйственное пользование.

Рама

Дачные качели чаще всего делают на раме из 2-х А-образных опор, связанных поперечной балкой. Иногда, если качели снабжены жестким тентом, раму делают на 4-х столбах с навесом, см. далее. В жарких солнечных местах, где тент необходим все лето, это дает некоторую экономию материала.

В последнее время все большую популярность приобретает рама на λ-образных опорах, слева на рис.:

При постройке она дает экономию древесины в целый брус, что при теперешних ценах на пиломатериалы существенно. Но это качели только для взрослых: при раскачке во весь мах несущие балки могут не выдержать – деревянные сломаться, металлические погнуться. Кстати, делать λ-раму из обычной конструкционной стали нельзя, погнется сразу. Нужна очень дорогая спецсталь.

Рамы с траверсой (в центре на рис.) известны всем: качели на суку оно и есть. Специально траверсные рамы делают для качелей акробатических с 1-й точкой подвеса качалки; на них, освоив как следует технику раскачивания, можно выписывать замысловатые пируэты. В таком случае дерево на раму берут двойной толщины, а на забетонированных концах ног должны быть прочно прикрепленные поперечины.

Разновидность траверсной рамы – металлическая передвижная. Делаются они из качественной стали, нагрузки, моменты, центр тяжести и пр. механические премудрости точно рассчитываются. Подобным способом изготовляют популярные (и очень дорогие) качели-шезлонги, справа на рис.

Деревянные рамы

Бревно

Самые эффектные и во многих случаях недорогие качели получаются из бревен. Брать окоренные и оцилиндрованные необязательно: пойдут, как уже сказано, отходы обрезки и сухостой. Рама из последнего, если стволы еще прочные и мощные, в дополнительном подкреплении не нуждается, поз. 1 на рис. Рамы качелей из делового бревна, особенно если они передвижные, т.е. не вкопаны и не забетонированы, нужно укрепить подкосами, поз. 2 и 3. Материала в последнем случае нужно столько же, но рама небо меньше закрывает. Спрашивается, а почему же рамы не заглубляют? Чтобы не портить газон или мощеную площадку, на рис. видно.

Если же качели вкапываются или бетонируются, то самая экономная и прочная рама – как у китайских качелей, поз. 4. Хотя такие качели давно известны и в России; их часто делали в березниках, связывая попарно верхушки деревьев. «Русско-китайские» качели также можно сделать незаглубленными, снабдив внизу дополнительной рамой. Чертеж такой конструкции дан на след. рис: ноги – бревна или квадратные брусья, ригель – брус 180х80, нижняя рама – из досок 150х40.

Брус

Обычный, непрофилированный деревянный брус дает возможности сооружения качелей большие, чем бревно. Из бруса легче и дешевле сделать качели с постоянным навесом для жарких стран, поз. 1 на рис. Обычная рама на А-образных опорах из бруса (поз. 2) также получатся проще и прочнее: под весом качалки ноги сжимают ригель (поз. 3) и, чем сильнее нагружены качели, тем крепче держится рама. В раме «русско-китайских» качелей из бруса вверху нужен, как и для бревен, всего 1 крепежный узел, поз. 4, а устройство навеса над качелями из бруса на А-образных опорах также не составляет сложностей, поз. 5.

Более того, ригель из бруса можно взять того же, что и на ноги, т.е. уменьшенного сечения (100х100 мм), если по концам подкрепить его накладками из доски, а точки повеса качалки расположить вплотную к ним, поз. 6. Тогда изгибающие ригель моменты как бы перетекут в сжимающие ноги, а нагрузку на сжатие дерево держит хорошо.

Чтобы усилить этот эффект, ригель иногда ставят ниже верхушек опор, поз. 7, но выигрыш в прочности выходит иллюзорным, зато лишний крепеж бросается в глаза, да и денег стоит. Пользуясь этим принципом, лучше верхушки опор обрезать и ригель сверху дополнительно закрепить накладками, поз. 8. Тогда можно будет, если ригель 150х150, а ноги 200х200, сделать выносы ригеля до 1,5 м, а к ним привесить детские качели на веревках, пристроить лестницу с горкой и т.п. Получится семейный качельно-спортивный уголок при расходе материала лишь немного большем, чем на одни качели.

И еще вопрос: а нельзя ли брус заменить доской, скажем, 150х40? Можно, как показано на поз. 9, только выносы делать уже нельзя и высоту опор придется ограничить примерно 1,8 м. Качели будут так же прочны, но намного дешевле, чем брусовые. Ну, и работы уйдет больше – размечать, обрезать, сшивать.

Примечание: описанные выше «классические семейные» качели еще экономнее, но их ноги обязательно нужно бетонировать, иначе дощатая рама окажется непрочной. А показанные на поз. 5, 6 и 9 – передвижные, их можно просто ставить на землю или на пол.

Как поставить раму?

Ригель качелей должен быть горизонтален, иначе качалка будет неприятно вихлять на любом подвесе. Выставлять его пузырьковым уровнем сложно и хлопотно, шланговым ненамного проще, а лазерный нивелир – построитель плоскостей, понятное дело, на хозяйстве просто так не держат.

Выставить ригель качелей можно, воспользовавшись одним из древнейших нивелировочных приборов – египетским отвесом, см. рис. Он вышел из употребления еще в древности вследствие невысокой точности, но на качели его хватит. В качестве нижнего груза можно использовать ведерко с песком, а на верхний пойдет, кроме обычного строительного отвеса, любая железина – болт, гайка.

Подвесы и подвески

Подвес качалки определяет удобство, комфортность и безопасность качелей. Этот достаточно сложный узел должен:

• Как можно меньше препятствовать раскачиванию в безопасных пределах.
• Мягко поглощать энергию качалки, если скорость/угол раскачивания выходят за допустимые.
• Обеспечивать качание без рывков и с как можно меньшими виляниями вбок.
• Акробатический подвес должен обеспечивать то же самое в 2-х плоскостях.

Схемы подвеса качалки обозначаются формулами вида n-m-k, где n – количество точек подвеса вверху, m – количество промежуточных точек подвеса, а k – количество их на качалке. Несколько похоже на колесные формулы паровозов, но это чистое совпадение: у паровоза m не может быть равным 0, т.к. обозначает количество движущих осей, а у качелей – запросто.

Некоторые виды подвесов качалок показаны на рис:

Подвес вида 1-2 с мягкой гибкой качалкой (на рис. нет) называется летучей трапецией. Подвесы видов 1-m-k применяются в качелях на траверсах. Садовые и дачные качели подвешивают чаще всего способами 2-4 (самый простой), 2-2-4 (не дает чрезмерно раскачиваться) и 2ш-4 (тоже сильно не раскачаешься и никаких вихляний).

Особо следует упомянуть подвес 4-4. Он вообще-то не качельный: как на таком раскачиваться? Однако иногда применяется для оригинальных садовых скамеек (слева на рис.):

Некоторых умиротворяет небольшое беспорядочное покачивание. Но чаще всего способом 4-4 подвешивают беседки-качели, справа там же. Дело вкуса, кое-кому по нраву. Восточные владыки прошлого, да и теперешнего, говорят, в таких просто млеют в обществе своих наложниц.

Цепь, канат или тяги?

Подвес качелей на канате проще всего и, если вы умеете вязать некоторые морские узлы (см. далее), не требует дорогого дополнительного крепежа. Но канат, как известно, тянется, а спирального повива никак не ограничивает раскачивание. Поэтому, во-первых, на канатах лучше подвешивать простейшие детские летние качели, поз. 1 на рис. ниже. Во-вторых, канат брать крестовой свивки, см. рис. справа. В нем большое внутреннее трение, из-за чего его не любят такелажники (падает КПД грузоподъемных механизмов), но для качелей как раз того и нужно, чтобы чадо неразумное не устроило себе сальто-мортале. Диаметр капронового крестового троса для качелей – от 24 мм.

Цепной подвес, поз. 2, дорогой, но по совокупности характеристик оптимален во всех отношениях: цепь прочна, ее износ виден сразу, небольшую раскачку почти не тормозит, а чрезмерную вследствие трения в звеньях гасит. Однако из-за последнего обстоятельства самые маленькие в качелях на цепях для взрослых могут серьезно защемить пальчик; для детских качелей цепи берут мелкокалиберные.

Качалку на жестких тягах (поз. 3 и 4) подвешивают, как правило, на подшипниках. Качается она очень плавно, без малейших виляний, и раскачается на ней, как говорится, и комар. Но такие качели без дополнительных мер безопасности опасны: врезаться головой в каменный забор или бордюр на скорости под 60 км/ч – это уже не происшествие, это трагедия. Поэтому свои, на участке, качели на жестких тягах для детей должны, во-первых, снабжаться качалкой с ограждением, как в качелях для малышей, поз. 3. Во-вторых, пускать на них ребенка без присмотра взрослых все равно нельзя.

В дворовых качелях общего пользования на подшипниках обязательно должен быть предусмотрен ограничитель раскачивания – мало ли кто туда залезет и как он умеет раскачиваться? О простой ограничитель из трубы (см. рис.) качалка бьется, что неприятно. В хороших фирменных моделях качелей на жестких тягах подшипниковые подвесы делают со встроенным гидротормозом, действующим по принципу вискомуфты автомобилей с приводом AWD, но стоят такие узлы подвеса дорого.

Иногда еще раскачивание ограничивают, соединяя жесткие тяги качалки с рамой отрезками цепей, поз. 5. Но, вообще говоря, это выход не из лучших: вследствие разных механических характеристик звеньев подвеса даже небольшое и вполне безопасное раскачивание на таких качелях происходит с ощутимыми рывками.

Примечание: есть еще целый класс подвесов люксовых качелей на системах уравновешенных рычагов, пружин, гидроамортизаторов. Понятно, что дорого и самому не сделать.

Узлы подвески

Критические точки подвеса качелей – узлы крепления. На них приходятся очень большие знакопеременные нагрузки, они подвержены истиранию. Небольшой заусенец на трущейся поверхности крепления даст весьма заметные рывки при раскачке. Поэтому к выбору конструкции узлов крепления нужно подходить со всей ответственностью.

Самый дешевый, но и самый плохой вариант – S-образные крюки, поз. 1 на рис. В их поперечинах концентрируются огромные нагрузки, вероятность внезапного разрушения высока, поэтому такое крепление допустимо только для качелей-лавочек, подвешенных не выше 0,5 м и конструкция которых позволяет покачиваться еле-еле.

Самое надежное крепление – на хомутах с карабинами, поз. 2. Основная нагрузка приходится в них на верх балки ригеля, что абсолютно безопасно. Нужно только, чтобы карабины были со страховочными зубьями и антифрикционной вставкой: скольжение тяги подвеса в проушине карабина – это уже аварийный режим при чрезмерном раскачивании.

Надежные хомуты все-таки портят вид качелей, поэтому крепления чаще всего делают на рым-болтах, поз. 3. Непременные условия их максимальной надежности – болт должен проходить сквозь ригель, под гайку, независимо от материала ригеля, должна быть подложена стальная шайба не менее 60 мм диаметром и 4 мм толщиной, и гайка должна быть накрепко законтрена. Пружинные шайбы всех видов при раскачивании не препятствуют постепенному самопроизвольному отворачиванию одинарной гайки!

Надежность рым-болта на абсолютна – на шейку рыма (кольца) приходятся большие напряжения. Абсолютно надежны немного более дорогие U-крюки и такелажные скобы, поз. 4. Под ус крюка в ригеле сверлят глухое отверстие и вводят его туда натуго. Не имея возможности хоть чуть-чуть разогнуться, крюк выдержит невероятную нагрузку, т.к. разрушение металла начинается с микронарушений связей между его кристаллитами.

Рым-болт, U-крюк и, в несколько меньшей степени, такелажная скоба заметно ослабляют ригель, т.к. приложенное сверху сосредоточенное усилие стремится надломить его как раз там, где балка ослаблена отверстием, а штырь крепления при раскачке как бы «раздалбывает» его. Шайба ослабляет этот эффект, но не устраняет его полностью. В результате там, где можно было бы обойтись 100х100 мм цельной балкой, приходится ставить 150х50 мм, а в расчете на раскачку в полный мах и все 200х200 мм.

Бросаются в глаза, но идеальны по всем качествам сквозные крепления с накладкой и верхним подвесом, поз. 5 и 6. Сдвиговые усилия от них свободно растекаются в стороны по балке и стремятся не разорвать, а наоборот, сжать отверстие, его как бы и нет; балка теперь становится равноценной цельной. Кроме того, хотя такой подвес на вид 4-4, кинематически он равносилен цепному 2-2-4, но еще лучше и плавнее гасит чрезмерную раскачку. Если подвес с накладками веревочный, то между карабином и огоном (петлей) троса нужно поставить цельное кольцо, поз. 6.

Также кольцами соединяют ветви цепного подвеса 2-2-4. Верхнюю ветвь приваривают к кольцу или припаивают твердым припоем, а нижние скользят по нему свободно, поз. 7. Только тогда цепной подвес 2-2-4 приобретет нужную кинематику.

Веревочные подвесы хороши тем, что позволяют легко регулировать высоту качалки, но, выполненные «по-цепному», требуют довольно большого количества недешевых крепежных, стопорных и регулировочных деталей и узлов, поз. 6,8 и 9. Однако все их, за одним легко доступным для самостоятельного изготовления исключением, можно заменить морскими узлами соответствующего назначения. Надежность морских узлов проверена тысячелетиями морской практики, а их сложность существует только в расхожем представлении.

Знать 200-400 узлов, как боцману парусного флота, или хотя бы 20-40, как теперешнему яхтсмену, для постройки качелей не нужно, за все про все хватит и 7-9, см. рис:

А – якорный узел, или рыбацкий штык, для крепления троса к карабину с антифрикционной прокладкой или промежуточному кольцу. В рым можно проводить до 5 шлагов (витков). На ходовой (свободный) конец троса накладывают простую марку и ею же соединяют ходовой конец с натянутым, показано в красной рамке. Крепление держится, пока трос не сгниет или рым не проржавеет. Якорный узел незатягивающийся, развязать его несложно: достаточно снять или разрезать стягивающую концы марку.

Б – коечный узел, тоже незатягивающийся. Подойдет для верхнего подвеса временных, скажем, на выходные, детских качелей.

В – штык с обносом, то же, что и Б, но уже для взрослых.

Г – стопорный узел, или восьмерка. Для нижнего крепления детских качелей через отверстия в доске.

Д, Ж – заделка конца троса репкой и простым дисковым кнопом. То же, что и Г, но для взрослых, и хвосты троса не болтаются. Хотя вообще-то качалку на веревках за низ крепить лучше вообще без узлов, как описано далее.

З – сетный узел, для связывания 2-х веревок накрест в любом месте без разрезания.

И – так вяжется незатяжная петля на цельной веревке. Можно повесить зонтик, сифон с газировкой, приспособить полочку или что-то еще.

Примечание: есть еще простые узлы для связывания 2-х веревок, одинаковых или разных, напр. ткацкий узел. Однако собирать веревочный подвес качелей из кусков настоятельно не рекомендуется.

Осталось решить вопрос регулировки качалки на веревках. Для этого нужны 2 обрезка прочной твердой доски от 30 мм (дуб, бук, вяз, орех), из которых делают бегучие, или висячие, канатные стопоры – юферсы, см. рис. справа. Такими штуковинами регулировалось натяжение такелажа старинных парусников, и ничего – океаны переплывали, Америки-Индии открывали. Используются юферсы совместно со способом подвески качалки, описанным ниже.

Качалка и ее крепление

Качалка для взрослых – это, в общем, садовая скамейка без ножек. Выбирают ее себе по вкусу да по спине с пятой точкой. Снизу взрослую качалку подкрепляют парой поперечных брусьев, а в их концы вводят насквозь рым-болты или U-крюки, как на поз. 4 чертежа «классических семейных» качелей в начале. Крепление за любые точки верха, как на поз. 1 рис., крайне ненадежно. Центробежная сила при раскачивании должна сжимать качалку и прижимать ее к опорам, а не растягивать и отрывать от них.

Дети очень любят качаться на летучих трапециях, поз. 2 на рис. ниже. Сделать такую можно самому из брезента, укрепив концы деревянными планками, вложенными в нашитые снизу карманы и снабдив люверсами. Но ставить люверсы для штор нельзя, слабы. Если нет в распоряжении парусных люверсов, можно нашить их заменители из стального кольца и суровой, как следует провощенной или смоленой нитки, поз. 3.

Детскую качалку из доски с двухточечным подвесом, поз. 3, делать не рекомендуется любыми способами, велика вероятность переворачивания. Если уж делать качалку на 2-х точках, то из бревнышек, как на поз. 4, а качалку из доски подвесить в 4-х точках, пропустив трос в отверстия, поз. 5.

Однако лучший веревочный подвес и для детей, и для взрослых – петлей в пазах, поз. 6. Для взрослых нижние опорные брусья качалки делают шире, с выносом по 100-200 мм. Они не мешают, наоборот, при легком покачивании на них можно класть книгу, ставить банку пива и т.п. А вдруг пойдет поперечная раскачка, они же послужат хорошими отбойниками-амортизаторами. Подвес в пазы абсолютно надежен, элементарно собирается-разбирается. Регулировка высоты промежуточных точек юферсами позволяет в довольно широких пределах менять не только высоту качалки, но и кинематику подвеса.

Качели из шин

Едва ли не самые любимые детьми качели – из покрышек. Причины тут не только психологические или эргономические, качалка из покрышки – прекрасный амортизатор в экстренных случаях, а взрослому мастеру-папе – отличный качельный материал. Негодную шину можно просто подвесить на сук, поз. 1 на рис., из ее обрезка без особых сложностей получается летучая трапеция: наличие в массе прочной резины стального корда позволяет обойтись без люверсов. Цельная покрышка пойдет на качалку-гнездо для коллективных посиделок мелкоты, поз. 3. Когда двое-трое раскачиваются каждый по-своему, траектория качалки-гнезда на подвесе 1-3 или 1-4 заставляет задумчиво чесать затылок и человека, хорошо знающего математику с физикой.

Наконец, из разрезанных и сложенных разными способами покрышек получаются одинарные качалки-кресла не только для детей, но и для взрослых, поз. 4-6. Популярность качелей из покрышек так велика, что некоторые спортивно-игрушечные и специализирующиеся на товарах для детей фирмы выпускают, специально для качелей… квадратные шины, поз. 7! Остается только воскликнуть вслед за автором «Тартарена из Тараскона»: «Слыхал ли кто-либо когда-то о чем-то подобном?»

Курьезы, но по делу

Раз уж речь пошла о забавных качелях, коснемся еще кой-чего из них, но вполне пригодного для употребления по назначению. Напр., качели-гамаки, слева на рис., хотя гамак уже сам по себе лежачие качели. Наверное, есть в покачивании с дополнительными степенями свободы что-то, что владельцам нравится. Во всяком случае, вреда не будет.

Устройство в центре наверняка понравится детям, но поименовать его, не погрешив против русской грамматики, невозможно. Качель, же, не качели. А фото того, что справа, автор выложил с примечанием: самый простой способ утилизации старого автомобиля. Комментарий был по-английски, так что вполне возможно – во многих странах запада доставить машину на свалку или сдать на металлолом стоит многих хлопот. А тут большая инерция тяжелой качалки позволяет, раскачавшись,покачиваться очень долго, навес сам собой получается, да и мягкий диван комфорта не убавит.

Не те, но качели

Напоследок – о качелях, прямых потомках детских качелей-маятника, но вполне взрослых. И не для развлечения, они помогают справиться с артритом, остеохонрозом, радикулитом без дорогостоящего лечения. Отзывы врачей – положительные.
