Защитное заземление – это система, созданная для предупреждения воздействия электрического тока на человека. Системы заземления могут быть естественными и искусственными.
Что такое заземление и зачем оно нужно?
Заземляющие устройства представляют собой преднамеренное соединение проводниками электрического типа различных точек электросети.
Назначение заземления заключается в предотвращении воздействия электрического тока на людей. Ещё одно назначение защитного заземления – отведение напряжения с корпуса электроустановки через устройство заземления на землю.
Основная цель применения заземления – снижение уровня потенциала между точкой, которая заземляется и землёй. Тем самым понижается сила тока до наименьшего уровня и уменьшается количество поражающих факторов при соприкосновении с деталями электрических приборов и установок, в которых произошел пробой на корпус.
Что такое нейтраль?
Нейтраль – это нулевой защитный проводник, который соединяет между собой нейтрали электроустановок в трехфазных сетях электрического тока. Сфера использования – зануление электроустановок.
Понижающая подстанция, где находится трансформаторная установка, оснащена своим контуром заземления. Этот контур состоит из стальной шины и прутов, закопанных специальным образом в землю. К источникам потребления в электрощиток от подстанции проложен кабель, имеющий 4 жилы. Когда потребителю электроэнергии нужно питание от цепи трехфазного типа, то все 4 жилы должны быть подключены. Когда к жилам подключается разная нагрузка, в системе происходит смещение нейтрали, чтобы предотвратить это смещение, используется нулевой проводник. Он помогает симметрично распределить нагрузку на все фазы.
Что такое PE и PEN проводники?
PEN-проводник – это проводник, совмещающий в себе функции нулевого защитного и нулевого рабочего проводника. Он идет от подстанции и разделяется на PE и N проводники, непосредственно у потребителя.
PE-проводник – это защитное заземление, которое мы используем, например, в квартире в розетке с заземлением. PE-проводник используется для заземления устройств, установок и приборов, где уровень напряжения не превышает 1 кВ.
Данный тип заземления используется только для гарантии безопасности. Такое заземление обеспечивает непрерывное соединение всех открытых и внешних деталей. Механизм обеспечивает стекание тока на землю, которое появилось вследствии попадания электрического тока на корпус какого-либо устройства.
PEN-проводник (объединение нулевого защитного и нулевого рабочего проводника) применяется при использовании системы заземления типа TN-C.
Виды систем искусственного заземления
В классификации систем заземления есть естественные и искусственные типы заземления.
Системы заземления искусственного типа:
- TN-S;
- TN-C;
- TNC-S;
Виды заземления – расшифровка названия:
- T – заземление;
- N – подсоединение проводника к нейтрали;
- I -изолирование;
- C – объединение опций функционального и нулевого провода защитного типа;
- S – раздельное использование проводов.
Многих людей интересует вопрос о том, что называют рабочим заземлением. По-другому его называют функциональным. Ответ на данный вопрос даёт пункт 1.7.30 ПУЭ. Это заземлерие точек токоведущих частей электрической установки. Применяется для обеспечения функционирования электрических приборов или установок, а не в защитных целях.
Также многих волнует вопрос о том, а что такое защитное заземление. Это процесс заземления устройств с целью обеспечения электробезопасности.
Системы с глухозаземленной нейтралью системы заземления TN
К таким системам относятся:
- TN-C;
- TN-S;
- TNC-S;
Согласно п. 1.7.3 ПУЭ TN-система – система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.
TN включает в себя такие элементы, как:
- заземлитель средней точки, которая относится к источнику питания;
- внешние проводящие части устройства;
- проводник нейтрального типа;
- совмещенные проводники.
Нейтраль источника глухо заземлена, а внешние проводники установки подключены к глухозаземленной средней точке источника при помощи проводников защитного типа.
Сделать заземляющий контур можно только в электроустановках, мощность которых не превышает 1 кВ.
Система TN-C
В данной системе нулевой защитный и нулевой рабочий проводники, объединены в один PEN проводник. Они совмещены на всем протяжении системы. Полное название – Terre-Neutre-Combine.
Среди преимуществ TN-C можно выделить только легкий монтаж системы, который не требует больших усилий и денежных затрат. Для монтажа не требуется улучшение уже установленных кабельных и воздушных линий электропередачи, у которых есть всего 4 проводящих устройства.
Недостатки:
- возрастает вероятность получения удара током;
- возможно появление линейного напряжения на корпусе электрической установки во время обрыва электрической цепи;
- высокая вероятность потери заземляющей цепи в случае повреждения проводящего устройства;
- такая система защищает только от короткого замыкания.
Система TN-S
Особенность системы заключается в том, что электричество поставляется к потребителям через 5 проводников в трехфазной сети и через 3 проводника в однофазной сети.
Всего от сети отходит 5 проводящих источников, 3 из которых выполняют функцию силовой фазы, а оставшиеся 2 – это нейтральные проводники, подсоединенные к нулевой точке.
Конструкция:
- PN – нейтральный механизм, который задействован в схеме электрического оборудования.
- PE – глухозаземленный проводник, выполняющий защитную функцию.
Преимущества:
- легкость монтажа;
- низкая стоимость покупки и содержания системы;
- высокая степень электробезопасности;
- не требуется создание контура;
- возможность использовать систему в качестве устройства от защиты утечки тока.
Система TN-C-S
TN-C-S система предполагает разделение проводника PEN на PE и N в каком-то участке цепи. Обычно разделение происходит в щитке в доме, а до этого они совмещены.
Достоинства:
- простое устройство защитного механизма от попадания молний;
- наличие защиты от короткого замыкания.
Минусы использования:
- слабый уровень защиты от сгорания нулевого проводника;
- возможность появления фазного напряжения;
- высокая стоимость монтажа и содержания;
- напряжение не может быть отключено автоматикой;
- отсутствует защита от тока на открытом воздухе.
Система TT
TT разработана для обеспечения высокого уровня безопасности. Устанавливается на электростанциях с низким уровнем технического состояния, например, где используются оголенные провода, электроустановки, которые расположены на открытом воздухе или закреплены на опорах.
TT монтируется по схеме четырех проводников:
- 3 фазы, подающие напряжение, смещаются под углом 120° между собой;
- 1 общий ноль выполняет совмещенные функции рабочего и защитного проводника.
Преимущества TT:
- высокий уровень устойчивости к деформации провода, ведущего к потребителю;
- защита от КЗ;
- возможность использования на электроустановках высокого напряжения.
Недостатки:
- сложное устройство защиты от молний;
- невозможность отследить фазы короткого замыкания электрической цепи.
Системы с изолированной нейтралью
В ходе передачи и распределения электрического тока на потребителей применяется трехфазная система. Это дает возможность обеспечить симметричность и равномерное распределение нагрузки по току.
Такое устройство создает режим, предусматривающий использование трансформаторной будки и генераторов. Их нейтральные точки не оснащены контуром заземления.
Изолированный тип нейтрали применяется в схеме питания при соединении вторичных обмоток трансформаторных установок по схеме треугольника и при отсутствии питания во время аварийный ситуаций. Такая сеть представляет собой замещающую цепь.
Изолированная нейтраль способствует пробиванию изоляционного покрытия при коротком замыкании и возникновению короткого замыкания на других фазах.
Система IT
Система IT с напряжением до 1000 В обеспечивает заземление через высокий уровень сопротивления и оснащена нейтралью источника питания.
Все внешние элементы электроустановки, которые выполнены из материалов, проводящих ток, заземляются. Среди преимуществ можно выделить невысокие показатели утечки тока во время однофазного КЗ электрической сети. Установка с таким механизмом может функционировать долгое время даже при аварийных ситуациях. Между потенциалами отсутствует разность.
Недостаток: защита от тока не срабатывает при замыкании на землю. Во время работы в режиме однофазного КЗ возрастает вероятность поражения током при прикосновении ко второй фазе установки.
Электросеть — это основа современного мира. Почти вся современная бытовая техника работает от электричества, ведь это удобный источник энергии. Но есть и обратная сторона медали - высокая опасность поражения электрическим током. Без правильного подхода конструированию оборудования и проектированию электрических сетей электричество наделает больше беды чем пользы. Заземление - один из способов обеспечения безопасности.
Простыми словами о заземлении
Заземление - это комплекс решений и устройств для защиты от поражения электрическим током и обеспечению работы защитной аппаратуры.
Отечественные электросети имеют . Что это значит? Если рассмотреть этот вопрос упрощённо, то на электростанциях устанавливают трёхфазные генераторы. Их обмотки соединяют по схеме звезды. Точка соединения обмоток является нейтралью.

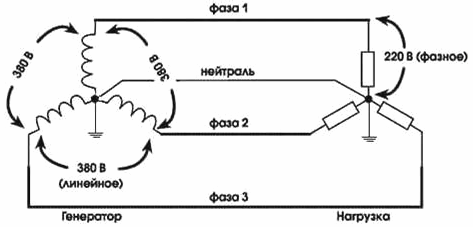

Если заземлить точку соединения звезды, как это показано на рисунке выше, то получится линия электропередач с глухозаземленной нейтралью. Потенциал этой точки и нейтрального провода будет равен потенциалу земли.
Заземляющее устройство называют . Обычно это три металлических штыря убитые в землю на одинаковом расстоянии друг от друга, находясь как бы в вершинах треугольника, при этом их соединяют между собой стальной полосой с помощью сварки. Длина штырей и их поперечное сечение рассчитывается под конкретные условия и требования к этому объекту.
Заземляющий проводник заводится в электрический щит дома или квартиры и соединяется с заземляющей шиной. Она представляет собой металлическую полосу с клеммниками. К ней подключаются земляные проводники от каждого заземленного прибора или розетки. Если прибор подключается не через розетку, то к нему прокладывается свой заземляющий проводник, и он подключается к специальной клемме, соединенной с корпусом.
Все заземляющие проводники и шины имеют изоляцию или окрашены чередующимися полосами зеленого и желтого цветов.
По виду заземление бывает защитным и рабочим. Как можно догадаться, защитное заземление выполняет функции защиты от поражения электрическим током, а рабочее - нужно для нормального функционирования электрооборудования.
Таким образом заземлением называют электрическое соединения корпуса электроприборов с заземлителем.
Чтобы разобраться для чего нужно заземление, для начала разберёмся в каких случаях и почему нас бьет током. Главное, что нужно для протекания электрического тока - это разность потенциалов.
Это значит, что если вы стоите на полу и возьметесь за оголенный провод или другую токоведущую часть руками - то ток через ваше тело и пол стечёт в землю.
Внимание:
Переменный ток силой всего в 50 мА уже является опасным для человека.
А если вы обеими руками возьметесь за токоведущую часть и повисните на ней не касаясь земли, то скорее всего ничего не произойдёт, проверять это, конечно не стоит. Поэтому птиц не бьет током на проводах. Но вернёмся к разговору о заземлении. Как мы уже сказали, корпуса электроприборов заземляют. Для чего это нужно?

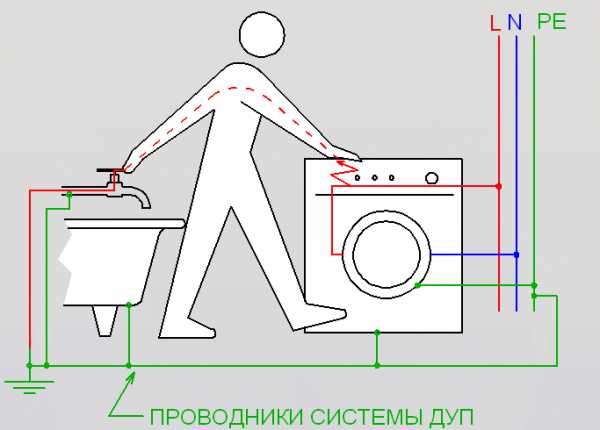

Проводка и другие узлы оборудования, такие как электродвигатели, ТЭНы и прочее в нормальном состоянии не имеют контактов фазы с корпусом прибора, металлорукавом или бронёй кабеля. Но в случае неполадок фаза может оказаться на корпусе. Это может произойти при повреждении изоляции обмоток двигателей и трансформаторов, пробоя диэлектрического слоя ТЭНов, повреждения изоляции соединительных проводов внутри прибора и кабельных линий.
В результате на корпусе окажется опасный потенциал, простым языком: корпус окажется "под фазой". Когда вы коснетесь его стоя босиком на плитке, бетонном и даже деревянном полу - вас ударит током. В худшем случае, это может привести к смерти.
Чаще всего такая ситуация возникает в результате , водонагревательных баков, проточных нагревателей. А особенно ярко такое ощущается при одновременном касании стиральной машины и водопроводных и отопительных труб, или в случае с водонагревательным баком, когда вы принимаете душ или ванную вас, бьёт током.
Последняя проблема решается организацией (заземлением ванны и других металлических частей водопровода).
Если корпус поврежденного прибора заземлён - опасное напряжение стечет на землю и (или) сработает защитный прибор - устройство защитного отключения (УЗО) или автоматический выключатель дифференциального тока (дифавтомат). Мы уже рассматривали что это за приборы и как они работают в статьях ранее:
Если корпус занулён - сработает , так как это будет коротким замыканием на корпус (ноль в данном случае). Дифавтоматы и УЗО определяют утечку тока путём сравнения токов фазного и нулевого провода - если ток в фазе больше чем в нуле, значит ток втекает в землю, через заземляющий провод или через тело человека. Такие приборы срабатывают при дифференциальном токе (разнице токов) обычно в 10 мА и более.
Поэтому - это сложное устройство с большим набором коммутационных защитных приборов, а наличие заземления является обязательным во всех зданиях, построенных или отремонтированных после 2003 года. То есть в них должна быть проложена 3-проводная однофазная или 5-проводная трёхфазная электропроводка. Если вы хотите высказать своё мнение по вопросам заземления - пишите в комментариях об этом.
Заземление
Начало формы
Конец формы
Предупреждение : статья носит чисто информативный характер и не является нормативным документом. При выполнении работ, связанных с электричеством, следует руководствоваться Правилами устройства электроустановок (ПУЭ).
Определения
Заземление
- это преднамеренное соединение
нетоковедущих элементов оборудования,
которые в результате пробоя изоляции
могут оказаться под напряжением, с
землёй. Заземление состоит из заземлителя
(проводящей части или совокупности
соединенных между собой проводящих
частей, находящихся в электрическом
контакте с землей непосредственно или
через промежуточную проводящую среду)
и заземляющего проводника, соединяющего
заземляемое устройство с заземлителем.
Заземлитель может быть простым
металлическим стержнем (чаще всего
стальным, реже медным) или сложным
комплексом элементов специальной формы.
Качество заземления определяется
значением электрического сопротивления
цепи заземления, которое можно снизить,
увеличивая площадь контакта или
проводимость среды - используя множество
стержней, повышая содержание солей в
земле и т.д. Как правило, электрическое
сопротивление заземления нормируется.
Главный
заземляющий зажим.
Для
сведения к минимуму электромагнитных
помех и обеспечения электробезопасности
заземление следует выполнять с минимальным
количеством замкнутых контуров.
Обеспечение этого условия возможно при
выполнении так называемого главного
заземляющего зажима (ГЗЗ), или шины.
Главный заземляющий зажим должен быть
расположен как можно ближе к входным
кабелям питания и связи и соединен с
заземлителем (заземлителями) проводником
наименьшей длины.
Такое расположение
ГЗЗ обеспечивает наилучшее выравнивание
потенциалов и ограничивает наведенное
напряжение от индустриальных помех,
грозовых и коммутационных перенапряжений,
приходящее извне по экранам кабелей
связи, броне силовых кабелей, трубопроводам
и антенным вводам. К ГЗЗ (шине) должны
быть присоединены:
заземляющие проводники;
защитные проводники;
проводники главной системы уравнивания потенциалов;
проводники рабочего заземления (если оно необходимо).
С главным заземляющим зажимом (шиной) должны быть соединены заземлители защитного и рабочего (технологического, логического и т. п.) заземления, заземлители молниезащиты и др. Подробно правила и требования устройства ГЗЗ изложены в ПУЭ. Открытая токопроводящая часть – доступная прикосновению проводящая часть электроустановки, нормально не находящаяся под напряжением, но которая может оказаться под напряжением при повреждении основной изоляции. К открытым проводящим частям относятся металлические корпуса электрооборудования. Токоведущая часть – электропроводящая часть электроустановки, находящаяся в процессе ее работы под рабочим напряжением. Косвенное прикосновение – электрический контакт людей и животных с открытыми проводящими частями, оказавшимися под напряжением при повреждении изоляции. То есть это прикосновение к металлическому корпусу электрооборудования при пробое изоляции на корпус.
Обозначения
Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в том числе шины, должны иметь буквенное обозначение РЕ и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов. Нулевые рабочие (нейтральные) проводники обозначаются буквой N и голубым цветом. Совмещенные нулевые защитные и нулевые рабочие проводники должны иметь буквенное обозначение PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах. Графические символы, используемые для обозначения проводников на схемах:
Обозначение заземления:
Буквенные обозначения системы заземления
Первая буква в обозначении системы заземления определяет характер заземления источника питания: T – непосредственное соединения нейтрали источника питания с землёй; I – все токоведущие части изолированы от земли. Вторая буква определяет характер заземления открытых проводящих частей электроустановки здания: T – непосредственная связь открытых проводящих частей электроустановки здания с землёй, независимо от характера связи источника питания с землёй; N – непосредственная связь открытых проводящих частей электроустановки здания с точкой заземления источника питания. Буквы, следующие через чёрточку за N, определяют характер этой связи – функциональный способ устройства нулевого защитного и нулевого рабочего проводников: S – функции нулевого защитного PE и нулевого рабочего N проводников обеспечиваются раздельными проводниками; C – функции нулевого защитного и нулевого рабочего проводников обеспечивается одним общим проводником PEN.
Ошибки в устройстве заземления
Неправильные PE-проводники Иногда в качестве заземлителя используют водопроводные трубы или трубы отопления, однако их нельзя использовать в качестве заземляющего проводника. В водопроводе могут быть непроводящие вставки (например, пластиковые трубы), электрический контакт между трубами может быть нарушен из-за коррозии, и, наконец, часть трубопровода может быть разобрана для ремонта.
Объединение рабочего нуля и PE-проводника Другим часто встречающимся нарушением является объединение рабочего нуля и PE-проводника за точкой их разделения (если она есть) по ходу распределения энергии. Такое нарушение может привести к появлению довольно значительных токов по PE-проводнику (который не должен быть токоведущим в нормальном состоянии), а также к ложным срабатываниям устройства защитного отключения (если оно установлено).
Неправильное разделение PEN-проводника Крайне опасным является следующий способ «создания» PE-проводника: прямо в розетке определяется рабочий нулевой проводник и ставится перемычка между ним и PE-контактом розетки. Таким образом, PE-проводник нагрузки, подключенной к этой розетке, оказывается соединенным с рабочим нулем. Опасность данной схемы в том, что на заземляющем контакте розетки, а, следовательно, и на корпусе подключенного прибора появится фазный потенциал, при выполнении любого из следующих условий:
Разрыв (рассоединение, перегорание и т.д.) нулевого проводника на участке между розеткой и щитом (а также далее, вплоть до точки заземления PEN-проводника);
Перестановка местами фазного и нулевого (фазный вместо нулевого и наоборот) проводников, идущих к этой розетке.
Защитная функция заземления
Принцип защитного действия Защитное действие заземления основано на двух принципах:
Уменьшение до безопасного значения разности потенциалов между заземляемым проводящим предметом и другими проводящими предметами, имеющими естественное заземление.
Отвод тока утечки при контакте заземляемого проводящего предмета с фазным проводом. В правильно спроектированной системе появление тока утечки приводит к немедленному срабатыванию защитных устройств (устройств защитного отключения - УЗО ).
Таким образом, заземление наиболее эффективно только в комплексе с использованием УЗО. В этом случае при большинстве нарушений изоляции потенциал на заземленных предметах не превысит опасных величин. Более того, неисправный участок сети будет отключен в течение очень короткого времени (десятые-сотые доли секунды - время срабатывания УЗО). Работа заземления при неисправностях электрооборудования Типичный случай неисправности электрооборудования - попадание фазного напряжения на металлический корпус прибора вследствие нарушения изоляции. Следует отметить, что современные электроприборы, имеющие импульсный источник вторичного электропитания, и снабжённые трёх-полюсной вилкой (такие как системный блок ПЭВМ), при отсутствии заземления имеют опасный потенциал на корпусе, даже когда они полностью исправны. В зависимости от того, какие защитные мероприятия реализованы, возможны следующие варианты:
Корпус не заземлен, УЗО отсутствует (наиболее опасный вариант ) . Корпус прибора будет находиться под фазным потенциалом и это никак не будет обнаружено. Прикосновение к такому неисправному прибору может быть смертельно опасным.
Корпус заземлен, УЗО отсутствует. Если ток утечки по цепи фаза-корпус-заземлитель достаточно велик (превышает порог срабатывания предохранителя, защищающего эту цепь), то предохранитель сработает и отключит цепь. Наибольшее действующее напряжение (относительно земли) на заземленном корпусе составит Umax=RG IF, где RG − сопротивление заземлителя, IF − ток, при котором срабатывает предохранитель, защищающий эту цепь. Данный вариант недостаточно безопасен, так как при высоком сопротивлении заземлителя и больших номиналах предохранителей потенциал на заземленном проводнике может достигать довольно значительных величин. Например, при сопротивлении заземлителя 4 Ом и предохранителе номиналом 25 А потенциал может достигать 100 вольт.
Корпус не заземлен, УЗО установлено. Корпус прибора будет находиться под фазным потенциалом и это не будет обнаружено до тех пор, пока не возникнет путь для прохождения тока утечки. В худшем случае утечка произойдет через тело человека, коснувшегося одновременно неисправного прибора и предмета, имеющего естественное заземление. УЗО отключает участок сети с неисправностью, как только возникла утечка. Человек получит лишь кратковременный удар током (0,01÷0,3 секунды - время срабатывания УЗО), как правило, не причиняющий вреда здоровью.
Корпус заземлен, УЗО установлено. Это наиболее безопасный вариант, поскольку два защитных мероприятия взаимно дополняют друг друга. При попадании фазного напряжения на заземленный проводник ток течет с фазного проводника через нарушение изоляции в заземляющий проводник и далее в землю. УЗО немедленно обнаруживает эту утечку, даже если та весьма незначительна (обычно порог чувствительности УЗО составляет 10 мА или 30 мА), и быстро (0,01÷0,3 секунды) отключает участок сети с неисправностью. Помимо этого, если ток утечки достаточно велик (превышает порог срабатывания предохранителя, защищающего эту цепь), то может также сработать и предохранитель. Какое именно защитное устройство (УЗО или предохранитель) отключит цепь - зависит от их быстродействия и тока утечки. Возможно также срабатывание обоих устройств.
Разновидности систем заземления
В России требования к заземлению и его устройство регламентируются Правилами устройства электроустановок (ПУЭ). Классификация типов систем заземления приводится в качестве основной из характеристик питающей электрической сети. ГОСТ Р 50571.2 рассматривает следующие системы заземления: TN-C, TN-S, TN-C-S, TT, IT.
Система TN Нейтраль источника глухо заземлена, корпусы электрооборудования присоединены к нейтральному проводу. Режим TN может быть трех видов: TN-C, TN-S, TN-C-S. Система TN-C Система TN-C (фр. Terre-Neutre-Combine) предложена немецким концерном АЭГ (AEG, Allgemeine Elektricitäts-Gesellschaft) в 1913 году. Рабочий ноль и PE-проводник (Protection Earth) в этой системе совмещены в один провод. Самым большим недостатком было образование линейного напряжения (в 1,732 раза выше фазного) на корпусах электроустановок при аварийном обрыве нуля. Несмотря на это, на сегодняшний день можно встретить данную систему заземления в постройках стран бывшего СССР. Система TN-S На замену условно опасной системы TN-C в 1930-х была разработана система TN-S (фр. Terre-Neutre-Separe), рабочий и защитный ноль в которой разделялись прямо на подстанции, а заземлитель представлял собой довольно сложную конструкцию металлической арматуры. Таким образом, при обрыве рабочего нуля в середине линии, корпуса электроустановок не получали линейного напряжения. Позже такая система заземления позволила разработать дифференциальные автоматы и срабатывающие на утечку тока автоматы, способные почувствовать незначительный ток. Их работа и по сей день основывается на законах Кирхгофа, согласно которым текущий по фазному проводу ток должен быть численно равным текущему по рабочему нулю току. Также можно наблюдать систему TN-C-S, где разделение нулей происходит в середине линии, однако в случае обрыва нулевого провода до точки разделения корпуса окажутся под линейным напряжением, что будет представлять угрозу для жизни при касании. Система TN-C-S В системе TN-C-S трансформаторная подстанция имеет непосредственную связь токоведущих частей с землёй. Все открытые проводящие части электроустановки здания имеют непосредственную связь с точкой заземления трансформаторной подстанции. Для обеспечения этой связи на участке трансформаторная подстанция – электроустановки здания применяется совмещенный нулевой защитный и рабочий проводник (PEN), в основной части электрической цепи – отдельный нулевой защитный проводник (PE).
Система TT В системе TT трансформаторная подстанция имеет непосредственную связь токоведущих частей с землёй. Все открытые проводящие части электроустановки здания имеют непосредственную связь с землёй через заземлитель, электрически не зависимый от заземлителя нейтрали трансформаторной подстанции. Система IT Нейтраль источника изолирована или заземлена через приборы или устройства, имеющие большое сопротивление, корпуса электрооборудования глухо заземлены. Система IT применяется, как правило, в электроустановках зданий и сооружений специального назначения.
ВЫВОДЫ
В качестве общих рекомендаций для выбора той или иной сети можно указать следующее: 1. Сети ТN-C и ТN-C-S не следует использовать из-за низкого уровня электро- и пожаробезопасности, а также возможности значительных электромагнитных возмущений. 2. Сети TN-S рекомендуются для статичных (не подверженных изменениям) установок, когда сеть проектируется «раз и навсегда». 3. Сети ТТ следует использовать для временных, расширяемых и изменяемых электроустановок. 4. Сети IT следует использовать в тех случаях, когда бесперебойность электроснабжения является крайне необходимой. Возможны варианты, когда в одной и той же сети следует использовать два или три режима. Например, когда вся сеть получает питание по сети TN-S, а часть ее через разделительный трансформатор по сети IT. Резюмируя изложенное выше, отметим, что ни один из способов заземления нейтрали и открытых проводящих частей не является универсальным. В каждом конкретном случае необходимо проводить экономическое сравнение и исходить из критериев: электробезопасности, пожаробезопасности, уровня бесперебойности электроснабжения, технологии производства, электромагнитной совместимости, наличия квалифицированного персонала, возможности последующего расширения и изменения сети.
ПРИМЕЧАНИЯ
Пункт 1.1.29 ПУЭ пункты 1.7.122 и 1.7.123 ПУЭ 1.7.135 ПУЭ При других типах неисправностей заземление менее эффективно, поэтому они здесь не рассматриваются В схеме импульсного источника вторичного электропитания присутствуют входные проходные или обычные конденсаторы, включенные как между питающими проводниками, так и (в случае наличия металлического корпуса и трёхполюсной вилки) между каждым питающим проводником и корпусом прибора, в этом случае они представляют делитель напряжения, сообщающий корпусу потенциал, примерно равный половине напряжения питания. Этот потенциал обычно присутствует, даже когда прибор выключен имеющимися у него средствами. В наличии потенциала на корпусе можно убедиться с помощью неонового пробника.
В статье использованы материалы из Википедии , и сайта журнала «Новости Электротехники».
Под заземлением понимается соединение отдельных составляющих электрических приборов и оборудования с землей. В состав комплекта заземления входят заземлитель и соединенный с ним проводник, который связан с землей. Данное устройство позволяет предотвратить травмы от воздействия на человека электрическим током (если оборудование не заземлено, касаясь его, человек, являясь проводником, автоматически пропускает через себя электричество, что и создает поражающий эффект). На практике встречается достаточно большое количество случаев, когда использование заземляющих устройств спасало людям жизни.
Классификация заземления
Виды устройств отличаются, в зависимости от их предназначения:
- Промышленное или рабочее. Установленными требованиями эксплуатации электроустановок определено, что все токоведущие части оборудования должны быть заземлены. Это обеспечивает нормальные условия работы и предотвращает различные травмы. Причем безопасность в данном случае не на первом месте. Рабочее заземляющее устройство необходимо для обеспечения функционирования установок в аварийных условиях, когда нарушается изоляция, или обнаружено появление электрического заряда на корпусе станка или другого оборудования. В частности, принято заземлять нейтрали генераторов и трансформаторов;
Дополнительная информация. Промышленное или рабочее заземление может быть смонтировано напрямую, а может применять различные дополнительные устройства (например, реакторы или разрядники).
- Для безопасности людей. Данный тип устройств служит для предотвращения поражения человека электрическим током. При конструировании электрической цепи и прокладке проводки следует помнить, что человеческое тело является проводником с достаточно большим сопротивлением. Удара током не происходит, если при прикосновении к токопроводящей части оборудования или проводу отсутствует замкнутая электрическая цепь. Если заземления нет, то ток от проводника пройдет сквозь тело и уйдет в землю, что создаст замкнутый контур цепи. В результате такого прохождения тока происходит травмирование человека – в связи с наличием сопротивления, проводник (человек) нагреется до высокой температуры, что может привести к летальному исходу;
Обратите внимание! В местах с повышенной влажностью делать заземление следует обязательно. Чем более влажная поверхность, тем большее количество тока пройдет через человека при контакте с оголенным проводником, а, значит, опасность травмы выше.
- Молниеотводы. Чтобы понять, для чего нужно заземление от молний, следует знать, что в месте их удара температура может достигать 30 000 градусов Цельсия, а значит, возникает угроза пожара, а также жизни людей, поэтому очень важно на строениях устанавливать соответствующие устройства. Кроме того, следует иметь в виду, что, согласно статистике, 20% возгораний в частных домах происходит по причине ударов молний.
Наиболее важной функцией заземления все же является защитная. При этом принцип функционирования таких устройств одинаков у всех описанных типов, определенные отличия есть лишь у молниеотводов.
Защита от молний
Система защиты от данных природных явлений состоит из трех частей:
- Приемник для молнии. Его задача принять удар на себя и передать ток дальше по цепи. Внешне данный элемент представляет собой круглый металлический стержень. Его диаметр не превышает 10 мм, а длина редко меньше 250 мм (она рассчитывается, исходя из радиуса необходимой зоны защиты: чем больше площадь строения, тем длиннее должен быть молниеприемник). Как правило, устанавливают данный элемент на крыше, как можно выше, чтобы удар молнии приходился именно в него;
- Вторым элементом является отвод для тока. Его задачей является передача тока от приемника на заземлитель. Он представляет собой катанку с диаметром в 6 мм. Ее соединяют с молниеприемником с помощью сварки, а затем опускают по стене строения и подсоединяют к заземлителю;
Важно! Токоотвод должен быть удален от дверей и окон на максимальное расстояние, чтобы избежать попадания заряда внутрь помещения. Также при монтаже категорически запрещается гнуть данный элемент защиты от молнии, чтобы избежать возникновения искрового разряда в месте деформации.
- Непосредственно сам заземлитель. В частных домах он, как правило, является общим для защиты от молнии и для бытовых электроприборов. На промышленных предприятиях допускается разделение таких контуров. Заземлитель представляет собой устройство, состоящее из трех проводников, которые забивают в грунт и связывают между собой стальным проводом с помощью сварки. Устройство следует располагать не ближе одного метра к стенам и пяти метров до крыльца, а также проходов и частых мест прогулок.
Использование естественного заземления
Чтобы обеспечить защиту от травм и нормальное функционирование электроприборов, можно использовать различные металлические элементы, имеющиеся в строениях и конструкциях и находящиеся в контакте с грунтом. Это может быть арматура в фундаменте, коммуникации под землей, различные кабели, проходящие под землей, а также некоторые элементы наземных транспортных путей (рельсы). Однако применять их разрешается только в том случае, если они удовлетворяют всем требованиям к заземляющим устройствам, которые установлены различными техническими регламентами и рекомендациями. Основным преимуществом такого способа защиты от электрических травм и обеспечения функционирования оборудования является экономия денежных средств на создание дополнительных конструкций.
При использовании в качестве заземлителя фундамента следует убедиться в соответствии его следующим критериям:
- уровень влажности грунта не должен быть ниже 3%;
- среда в грунте не должна быть агрессивной, способствующей разрушению материала и проявлению коррозии;
- механическое напряжение в арматуре отсутствует;
- разрывы в электрической цепи, сформированной из металлических конструкций, отсутствуют (при необходимости отдельные элементы можно соединить с помощью сварки, при этом сечение перемычки должно быть не меньше 100 мм2);
- фундамент должен быть изготовлен из армированного бетона.
Искусственное заземление
Главным элементом такой системы является специально сконструированный и изготовленный контур. Он состоит из помещенных в грунт нескольких металлических проводников. Как правило, для этой цели используют стержни, уголки, трубы или другие изделия из металла. Длина их должна быть не меньше 2,5 м. Главным предназначением такой конструкции является рассеивание тока внутри грунта, чтобы избежать поражения человека. Материал, из которого изготавливается заземляющий контур, должен соответствовать сопротивлению грунта, в который он устанавливается, а также учитывать характеристики климата (в первую очередь, влажность и уровень осадков). Покрывать контур антикоррозийными составами категорически запрещается, поскольку это может ухудшить его проводимость, а, значит, снизит эффективность устройства.
К заземлителю подсоединяется проводник, который обеспечивает передачу тока от электроустановки до заземляющего контура, создавая замкнутую электрическую цепь и защищая людей от травм. Единственным требованием к проводнику является устойчивость к внешнему воздействию и прочность. Как правило, его изготавливают из стали.
Проводник соединяется со щитком, который обеспечивает распределение тока по проводке в помещении. Современные стандарты предусматривают прокладку проводки в помещениях, где находятся люди, трехжильными проводами. Одна из жил является фазой (по ней подается электричество к электроустановке), вторая – ноль (находится без напряжения и соединяет фазу с заземляющим проводом), а третья – замыкает цепь, направляя ток в землю. При подключении прибора в розетку автоматически начинает действовать и заземляющий провод, обеспечивающий защиту.
Если вдруг из-за износа изоляции ток вместо фазы начинает попадать на корпус прибора, защитный провод уводит его в землю, что исключает возможность травмы. В случае возникновения короткого замыкания из-за проблем с изоляцией сработает защитный автомат, который отключит подачу электрического тока. В любом случае ток будет проходить через защитный проводник и рассеиваться в грунте.
Итак, отвечая на вопрос, зачем нужно заземление, следует отметить, что его основной функцией является защита от травм при функционировании электроприборов и оборудования. Достигается это благодаря установке специального контура в земле и прокладке проводки из трехжильных проводов.
Видео
Которое называется электрическим током, обеспечивает комфортное существование современному человеку. Без него не работают производственные и строительные мощности, медицинские приборы в больницах, нет уюта в жилище, простаивает городской и междугородный транспорт. Но электричество является слугой человека только в случае полнейшего контроля, если же заряженные электроны смогут найти другой путь, то последствия окажутся плачевными. Для предупреждения непредсказуемых ситуаций применяют специальные меры, главное - понять, в чем разница. Заземление и зануление защищают человека от удара током.
Направленное движение электронов осуществляется по пути наименьшего сопротивления. Чтобы избежать прохождения тока через человеческое тело, ему предлагается другое направление с наименьшими потерями, которое обеспечивает заземление или зануление. В чем разница между ними, предстоит разобраться.
Заземление
Заземление представляет собой один проводник или составленную из них группу, находящуюся в соприкосновении с землей. С его помощью выполняется сброс поступающего на металлический корпус агрегатов напряжения по пути нулевого сопротивления, т.е. к земле.
Такое электрическое заземление и зануление электрооборудования в промышленности актуально и для бытовых приборов со стальными наружными частями. Прикосновение человека к корпусу холодильника или стиральной машины, оказавшегося под напряжением, не вызовет поражения электрическим током. С этой целью используются специальные розетки с заземляющим контактом.
Принцип работы УЗО
Для безопасной работы промышленного и бытового оборудования применяют , используют приборы автоматических дифференциальных выключателей. Их работа основана на сравнении входящего по фазному проводу электрического тока и выходящего из квартиры по нулевому проводнику.
Нормальный режим работы электрической цепи показывает одинаковые значения тока в названых участках, потоки направлены в противоположных направлениях. Для того чтобы они и далее уравновешивали свои действия, обеспечивали сбалансированную работу приборов, выполняют устройство и монтаж заземления и зануления.
Пробой в любом участке изоляции приводит к протеканию тока, направляющегося к земле, через поврежденное место с обходом рабочего нулевого проводника. В УЗО показывается дисбаланс силы тока, прибор автоматически выключает контакты и напряжение исчезает во всей рабочей схеме.
Для каждого отдельного эксплуатационного условия предусмотрены различные установки для отключения УЗО, обычно диапазон наладки составляет от 10 до 300 миллиампер. Устройство срабатывает быстро, время отключения составляет секунды.
Работа заземляющего устройства
Чтобы присоединить к корпусу бытового или промышленного оборудования применяется РЕ-проводник, который из щитка выводится по отдельной линии со специальным выходом. Конструкция обеспечивает соединение корпуса с землей, в чем и заключается назначение заземления. Отличие заземления от зануления состоит в том, что в начальный момент при подсоединении вилки к розетке рабочий ноль и фаза не коммутированы в оборудовании. Взаимодействие исчезает в последнюю минуту, когда размыкается контакт. Таким образом, заземление корпуса имеет надежное и постоянное действие.
Два пути устройства заземления
Системы защиты и отвода напряжения подразделяют на:
- искусственные:
- естественные.
Искусственные заземления предназначены непосредственно для защиты оборудования и человека. Для их устройства требуются горизонтальные и вертикальные стальные металлические продольные элементы (часто применяют трубы с диаметром до 5 см или уголки № 40 или № 60 длиной от 2,5 до 5 м). Тем самым отличается зануление и заземление. Разница состоит в том, что для выполнения качественного зануления требуется специалист.
Естественные заземлители используются в случае их ближайшего расположения рядом с объектом или жилым домом. В качестве защиты служат находящиеся в грунте трубопроводы, выполненные из металла. Нельзя использовать для защитной цели магистрали с горючими газами, жидкостями и тех трубопроводов, наружные стенки которых обработаны антикоррозионным покрытием.
Естественные объекты служат не только защите электроприборов, но и выполняют свое основное предназначение. К недостаткам такого подключения относится доступ к трубопроводам достаточного широкого круга лиц из соседних служб и ведомств, что создает опасность нарушения целостности соединения.
Зануление
Помимо заземления, в некоторых случаях используют зануление, нужно различать, в чем разница. Заземление и зануление отводят напряжение, только делают это разными способами. Второй метод является электрическим соединением корпуса, в нормальном состоянии не под напряжением, и выводом однофазного источника электричества, нулевым проводом генератора или трансформатора, источником постоянного тока в его средней точке. При занулении напряжение с корпуса сбрасывается на специальный распределительный щиток или трансформаторную будку.
Зануление используется в случаях непредвиденных скачков напряжения или пробоя изоляции корпуса промышленных или бытовых приборов. Происходит короткое замыкание, ведущее к перегоранию предохранителей и мгновенному автоматическому выключению, в этом заключается разница между заземлением и занулением.
Принцип зануления
Переменные трехфазные цепи используют нулевой проводник для различных целей. Для обеспечения электрической безопасности с его помощью получают эффект короткого замыкания и возникшего на корпусе напряжения с фазным потенциалом в критических ситуациях. При этом появляется ток, превышающий номинальный показатель автоматического выключателя и контакт прекращается.
Устройство зануления
Чем отличается заземление от зануления, видно и на примере подключения. Корпус отдельным проводом соединяется с нулем на Для этого в розетке соединяют третью жилу электрического кабеля с предусмотренной для этого клеммой в розетке. У этого метода есть недостаток, который заключается в том, что для автоматического отключения нужен ток, по размеру больший, чем заданные установки. Если в нормальном режиме отключающее устройство обеспечивает работу прибора с силой тока в 16 Ампер, то малые пробои тока продолжают утекать без отключения.
После этого становится понятно, какая разница между заземлением и занулением. Человеческое тело при воздействии силы тока в 50 миллиампер может не выдержать и наступит остановка сердца. Зануление от таких показателей тока может не защитить, так как его функция заключается в создании нагрузок, достаточных для отключения контактов.
Заземление и зануление, в чем разница?
Между этими двумя способами существуют отличия:
- при заземлении избыточный ток и возникшее на корпусе напряжение отводятся непосредственно в землю, а при занулении сбрасываются на ноль в щитке;
- заземление является более эффективным способам в вопросе защиты человека от поражения электрическим током;
- при использовании заземления безопасность получается за счет резкого уменьшения напряжения, а применение зануления обеспечивает выключение участка линии, в которой случился пробой на корпус;
- при выполнении зануления, чтобы правильно определить нулевые точки и выбрать метод защиты потребуется помощь специалиста электрика, а сделать заземление, собрать контур и углубить его в землю может любой домашний мастер-умелец.
Заземление является системой отвода напряжения через находящийся в земле треугольник из металлического профиля, сваренного в местах соединения. Правильно устроенный контур дает надежную защиту, но при этом должны соблюдаться все правила. В зависимости от требующегося эффекта выбирается заземление и зануление электроустановок. Отличие зануления в том, что все элементы прибора, которые в нормальном режиме не находятся под током, подсоединяются к нулевому проводу. Случайное касание фазы к зануленным деталям прибора приводит к резкому скачку тока и отключению оборудования.
Сопротивление нейтрального нулевого провода в любом случае меньше этого же показателя контура в земле, поэтому при занулении возникает короткое замыкание, которое в принципе невозможно при использовании земляного треугольника. После сравнения работы двух систем становится понятно, в чем разница. Заземление и зануление отличаются по способу защиты, так как велика вероятность отгорания со временем нейтрального провода, за чем нужно постоянно следить. Зануление применяется очень часто в многоэтажных домах, так как не всегда есть возможность устроить надежное и полноценное заземление.
Заземление не зависит от фазности приборов, тогда как для устройства зануления необходимы определенные условия подключения. В большинстве случаев первый способ превалирует на предприятиях, где по требованиям техники безопасности предусматривается повышенная безопасность. Но и в быту в последнее время часто устраивается контур для сброса возникающего излишнего напряжения непосредственно в землю, это является более безопасным методом.
Защита при заземлении касается непосредственно электрической цепи, после пробоя изоляции за счет перетекания тока в землю значительно снижается напряжение, но сеть продолжает действовать. При занулении полностью отключается участок линии.
Заземление в большинстве случаев используют в линиях с устроенной изолированной нейтралью в системах IT и ТТ в трехфазных сетях с напряжением до 1 тыс. вольт или свыше этого показателя для систем с нейтралью в любом режиме. Применение зануления рекомендовано для линий с заземленным глухо нейтральным проводом в сетях TN-C-S, TN-C, TN-S с имеющимися в наличии N, PE, PEN проводниками, это показывает в чем разница. Заземление и зануление, несмотря на отличия, являются системами защиты человека и приборов.
Полезные термины электротехники
Для понимания некоторых принципов, по которым выполняются защитные зануление, заземление и отключение следует знать определения:
Глухозаземленная нейтраль представляет собой нулевой провод от генератора или трансформатора, непосредственно подключенный к заземляющему контуру.
Ею может служить вывод от источника переменного тока в однофазной сети или полюсная точка источника постоянного тока в двухфазных магистралях, как и средний выход в трехфазных сетях постоянного напряжения.
Изолированная нейтраль представляет собой нулевой провод генератора или трансформатора, не соединенный с заземляющим контуром или контактирующий с ним через сильное поле сопротивления от сигнализационных устройств, защитных приборов, измерительных реле и других приспособлений.
Принятые обозначения в сети
Все электрические установки с присутствующими в них проводниками заземления и нулевыми проводами в обязательном порядке подлежат маркировке. Обозначения наносятся на шины в виде буквенного обозначения РЕ с переменно чередующимися поперечными или продольными одинаковыми полосками зеленого или желтого цвета. Нейтральные нулевые проводники маркируются голубой литерой N, так обозначается заземление и зануление. Описание для защитного и рабочего нуля заключается в проставлении буквенного обозначения PEN и окрашивании в голубой тон по всей протяженности с зелено-желтыми наконечниками.
Буквенные обозначения
Первые литеры в пояснении к системе обозначают выбранный характер заземляющего устройства:
- Т - соединение источника питания непосредственно с землей;
- I - все токоведущие детали изолированы от земли.
Вторая буква служит для описания токопроводящих частей относительно подсоединения к земле:
- Т говорит об обязательном заземлении всех открытых деталей под напряжением, независимо от вида связи с грунтом;
- N - обозначает, что защита открытых частей под током осуществляется через глухозаземленную нейтраль от источника питания непосредственно.
Буквы, стоящие через тире от N, сообщают о характере этой связи, определяют метод обустройства нулевого защитного и рабочего проводников:
- S - защита РЕ нулевого и N-рабочего проводников выполнена раздельными проводами;
- С - для защитного и рабочего нуля применяется один провод.
Виды защитных систем
Классификация систем является основной характеристикой, по которой устраивается защитное заземление и зануление. Общие технические сведения описаны в третьей части ГОСТ Р 50571.2-94. В соответствии с ней заземление выполняется по схемам IT, TN-C-S, TN-C, TN-S.
Система TN-C разработана в Германии в начале 20 века. В ней предусмотрено объединение в одном кабеле рабочего нулевого провода и РЕ-проводника. Недостатком является то, что при отгорании нуля или возникшем другом нарушении соединения на корпусах оборудования появляется напряжение. Несмотря на это система применяется в некоторых электрических установках до нашего времени.
Системы TN-C-S и TN-S разработаны взамен неудачной схемы заземления TN-C. Во второй схеме защиты два вида нулевых провода разделялись прямо от щитка, а контур являлся сложной металлической конструкцией. Эта схема получилась удачной, так как при отсоединении нулевого провода на кожухе электроустановки не появлялось линейное напряжение.
Система TN-C-S отличается тем, что разделение нулевых проводов выполняется не сразу от трансформатора, а примерно на середине магистрали. Это не было удачным решением, так как если обрыв нуля случится до точки разделения, то электрический ток на корпусе будет представлять угрозу для жизни.
Схема подсоединения по системе ТТ обеспечивает непосредственную связь деталей под напряжением с землей, при этом все открытые части электроустановки с присутствием тока связаны с грунтовым контуром через заземлитель, который не зависит от нейтрального провода генератора или трансформатора.
По системе IT выполняется защита агрегата, устраивается заземление и зануление. В чем разница такого подсоединения от предыдущей схемы? В этом случае передача излишнего напряжения с корпуса и открытых деталей происходит в землю, а нейтраль источника, изолированая от грунта, заземляется посредством приборов с большим сопротивлением. Эта схема устраивается в специальном электрическом оборудовании, в котором должна быть повышенная безопасность и стабильность, например, в лечебных учреждениях.
Виды систем зануления
Система зануления PNG является простой в конструкции, в ней нулевой и защитный проводники совмещаются на всей протяженности. Именно для совмещенного провода применяется указанная аббревиатура. К недостаткам относят повышенные требования к слаженному взаимодействию потенциалов и проводникового сечения. Система успешно используется для зануления асинхронных агрегатов.
Не разрешается выполнять защиту по такой схеме в групповых однофазных и распределительных сетях. Запрещается совмещение и замена функций нулевого и защитного кабелей в однофазной цепи постоянного тока. В них применяется дополнительный с маркировкой ПУЭ-7.
Есть более совершенная система зануления для электроустановок, питающихся от однофазной сети. В ней совмещенный общий проводник PEN присоединяется к в источнике тока. Разделение на N и РЕ проводники происходит в месте разветвления магистрали на однофазных потребителей, например, в подъездном щите многоквартирного жилища.
В заключение следует отметить, что защита потребителей от поражения током и порчи электрических бытовых приборов при скачках напряжения является главной задачей энергообеспечения. Чем отличается заземление от зануления, объясняется просто, понятие не требует специальных знаний. Но в любом случае меры по поддержанию безопасности бытовых электроприборов или промышленного оборудования должны осуществляться постоянно и на должном уровне.
