Важнейшим атрибутом любой бани является котел. Этот агрегат не просто обеспечивает в парной необходимую температуру воздуха, он участвует в создании той неповторимой атмосферы, за которую все так ценят банные процедуры.
Современные котлы могут использовать различные виды топлива, иметь разную форму, внешний вид и стоимость. Желающие сэкономить могут изготовить котел самостоятельно, благо для этого не понадобится каких-то особых навыков или специальных инструментов.
Конструкция большей части котлов для бани включает в себя следующие элементы:
- Топка, где происходит процесс сгорания топлива.
- Дымоход, через который будут выводиться наружу продукты горения.
- Зольник, в котором происходит накопление золы. Еще одна функция этого элемента – нагнетание в топку воздушных масс, необходимых для горения.
- Каменка, которая отвечает за отвод тепла внутрь бани. Существуют модели и без каменки, но париться в такой бане будет не очень комфортно, поскольку пар будет поступать только от кипящей воды из бака.
- Емкость для горячей воды.
Объем каменки должен соответствовать размерам котла и самой бани. Слишком маленькая, она будет быстро отдавать все тепло, не успевая прогреть весь объем помещения. Большая, напротив, будет прогреваться слишком долго.
Обратите внимание! Профессионалы стараются придерживаться простого правила: объемы каменки, топки и бака для воды должны быть приблизительно одинаковыми.
На дно топки непременно помещается колосник – металлическая решетка, сквозь которую зола будет попадать в зольник. Колосник можно изготовить самостоятельно из отрезков арматуры, либо приобрести в специализированных магазинах.
Еще одной отличительной особенностью котла для бани можно считать расположение загрузочной дверцы. Как правило, сам котел располагается в помещении парной, тогда как закладка топлива производится из предбанника. В месте прохода через стену делается специальный канал, заканчивающийся железной дверцей.
Виды котлов
В зависимости от вида используемого топлива, все многообразие современных котлов для бани можно разделить на несколько категорий:
- Электрические модели. Отличаются отсутствием вредных выбросов продуктов горения и отсутствием необходимости монтажа дымохода. Не требуют запасов топлива, но при любом отключении электроэнергии становятся бесполезными.
- Газовые котлы. Наиболее экономичные из всех представленных моделей, при условии, что участок уже газифицирован. Также не нуждаются в подготовке запасов топлива.
- Твердотопливные. Наиболее распространенный тип котлов. Во время работы требуют периодической загрузки новых порций топлива. Справедливо считаются наиболее доступными для самостоятельного производства.
- Дизельные. Используют в качестве источника тепла жидкое топливо. Ввиду сложности конструкции мало подходят для самостоятельного изготовления.
- Пиролизные (сгорание твердого топлива и летучих веществ происходит раздельно).
Во время планирования участка под загородный дом большинство хозяев стремится выделить площадку для постройки бани. Это место будет способствовать не только поддержанию тела в чистоте, но и придаст здоровья организму на долгое время, поднимет жизненный тонус. Баня для русского человека всегда была больше, чем просто место для приема водных процедур. Это целый культ, которому традиционно уделяется много внимания.
Центральное место внутри занимают котлы для бани на дровах с баком. Такой вид топлива имеет значительное количество преимуществ перед остальными. Также при постройке есть возможность выбора наиболее комфортной схемы конструкции и отдельных ее элементов для конкретного помещения. Если не получается сделать все своими руками, то можно просто купить котел для бани на дровах, но это потребует гораздо бо́льших финансовых вложений.
Из чего состоит котел
Перед тем, как выбрать готовый котел для бани на дровах или его проект для постройки, необходимо ознакомиться с внутренним устройством системы и составными ее частями. От слаженной работы каждого компонента с остальными зависти общая эффективность конструкции.
В схеме самодельных котлов бани на дровах обязательно присутствуют такие элементы:
- Базовая часть - каменка. Она способствует аккумуляции тепла, вырабатываемого системой. Длительность удержания зависит от общего объема каменной насыпи, способной удерживать тепловую энергию, вырабатываемую дровами.
- Центральный дымоход. Основой его является вертикальная труба, через которую выводятся легкие продукты горения. Также он формирует тягу, обеспечивая циркуляцию воздушных потоков.
- Котлы для бани на дровах в Воронеже, Орле, Самаре или другом городе не обойдутся без водяного теплообменника. В его функции входит нагрев воды для последующего ее использования.
- Проходной туннель с небольшой дверцей позволит топить котлы для бани на дровах, цена которых зависит от конструкции, из предбанника либо из соседнего помещения. Такую дверцу часто изготавливают из жаропрочного стекла.
- Топка (топливник), область, в которой прогреваются дрова или другое имеющееся в наличии твердое топливо. В этой зоне происходит выделение тепла от продуктов горения. Нижняя часть оснащается решеткой из колосников, на которые закладываются топливо для разных, в том числе и чугунных котлов для бани на дровах. Понадобится монтировать дверцу напротив топки, а также сформировать скосы для автоматического скатывания остатков от горения.
- В нижней части котлы бани на дровах (фото представлены на странице) имеют зольник. Они располагается под колосниками и служит для сбора прогоревшей золы, ссыпающейся с топки.
Каждый водяной котел для бани на дровах, смонтированный своими руками может отличаться от аналогов конструкционным расположением отдельных элементов. При этом габаритные параметры влияют на его производительность.
Принцип работы и устройство
Современные котлы для бань на дровах, своими руками сделанные или купленные в специализированном магазине, имеют такой же принцип работы, как и построенные много лет назад. Внутрь топки помещается твердое топливо одним из возможных способов. Вариант зависит от типа печи. Во время горения собирается зола с сажей. Они просыпаются сквозь колосники в зольник. Оттуда остывшие частички удаляются вручную лопаткой.
Теплый воздух, прогреваемый горящими дровами из топки, поднимается вверх, обеспечивая теплом каменку и расположенный на ней слой камней. Последний медленно отдает свое тепло помещению, обеспечивая комфортную температуру для парилки.
Производители предлагают комбинированные котлы для бани на дровах, использующие газ в качестве альтернативного способа нагрева. Однако, не во всех районах есть возможность подключиться к системе газоснабжения, поэтому более популярной является классическая модель на монотопливе.
Отличие между конструкциями котлов в бане на дровах (фото ниже, цена здесь же или на сайте компании производителя) заключается чаще всего в расположении водяного бака.
Есть несколько зон его установки, которые обладают положительными качествами:
- Схемы с выносными баками. Этот тип является наиболее популярной конструкцией. С его помощью удается получать горячую воду, используемую в обогреве остальных помещений постройки. Эта модель позволяет хорошо прогреть воздух внутри, прежде чем вода успеет закипеть. Она востребована в банях, использующих сухой и жаркий воздух. Для материала бака используют качественную нержавеющую сталь. Монтаж осуществляется, как правило, в смежном помещении, а соединение проводится с помощью регистров, или шланга труб. Недостатком конструкции является относительная сложность монтажных работ, дополнительные расходы на регистры и трудоемкость монтажа.
- Наставной бак монтируется непосредственно в камеру к топке. Конструкция является актуальной для печей, изготовленных из труб. Прогрев воды в них осуществляется в верхней точке топки. Однако, это не всегда является эффективным решением. Главное правило, используемое при монтаже таких конструкций - максимальная герметичность для всех швов, что позволит продлить срок службы аппарата.
- Монтаж бака на дымоходной трубе отличается двумя вариантами установки: бак в форме куба или параллелограмма является проходным узлом на крышу или бачок служит проходным узлом через потолок на второй этаж. Емкость обогревается не только за счет теплообмена в трубе, но и благодаря печным регистрам, что позволяет использовать значительные объемы во время нагрева жидкости.
- Навесная конструкция бака предусматривает крепление на стену или другую вертикальную поверхность Вода прогревается внутри за счет теплообмена, получаемого от печных стен. Материал, применяемый для этой конструкции - нержавеющая сталь.
Средние расценки на печи с различным расположением водяного бака

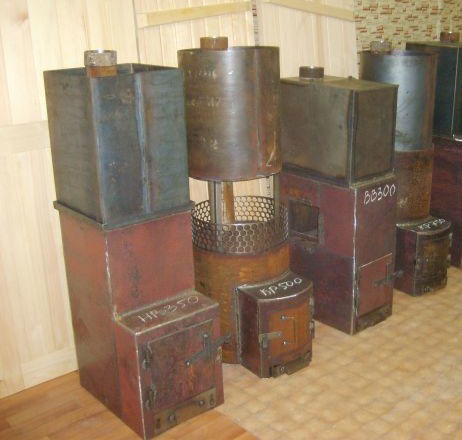

Конструкции со встроенным или навесным водяным баком
Бак для подогрева воды - это металлическая емкость определенного объема, куда изначально заливается холодная вода и в процессе разогрева печи происходит ее нагрев.
Навесной бак, который располагается с другой стороны от печи (в некоторых случаях даже в другом помещении) не всегда удобен. Также сомнительным является удовольствие мыться из бака, который встроен в корпус печи.
Во-первых, невозможно проконтролировать, сколько еще воды осталось и не надо ли подливать. Во-вторых, постоянно кипящая вода выделает слишком много пара, что для маленького помещения парной не очень комфортно.
Преимущества выносной емкости для воды
Любая накопительная емкость в бане может нагреваться одним из двух способов - либо от самой топки, либо от дымоходной трубы. Выносной бак может нагреться только посредством патрубков, ведущих от змеевика топки. Недостатком конструкции является необходимость близкого расположения к печи (не более 300 см), но для большинства парных этого бывает достаточно.
Пример выносного бака для воды
В целом нагрев воды в бане можно организовать системно - если бак большой, лучшим расположением станет дымоход, когда проходящий горячий дым нагревает воду. Небольшие накопительные емкости могут быть установлены непосредственно на каменку, но тогда необходимо организовать хороший пароотвод. Малые баки целесообразно монтировать за пределами парной.
Обзор лучших моделей
На рынке представлены дровяные печи для бани с баком, как отечественных, так и зарубежных производителей. Сделаем обзор лучших моделей, которые заслужили признание покупателя.
Лучшие зарубежные котлы для бани на дровах с баком
Выбирая котел для бани на дровах, следует подумать и о его безопасности. Отечественные модели чаще энергонезависимы, для зарубежных продуктов необходимо подключение к электричеству
Бюджетный вариант финского производителя, который отличается длительным сроком службы, высокой производительностью и удобной эксплуатацией.
Технические характеристики модели:
- Габариты - 430х760х650 мм
- Вес - 75 кг
- Тепловая мощность - 18 кВт
- Диаметр дымохода - 115 мм
- Объем встроенного бака - 20 литров.
Внешний кожух агрегата выполнен из нержавеющей стали, имеется чугунная дверца со стеклом, чтобы дополнить особую атмосферу сауны отблесками огня.
Средняя стоимость печи составит - 39000 рублей.
Особенность данной модели - корпус выполнен из нержавеющей стали, устойчивой к коррозии, что особенно важно при эксплуатации прибора в сауне или бане. Печь устанавливается в парильном отделении, но топка осуществляется из соседнего помещения.
Технические характеристики:
- Габариты - 810х510х510 мм
- Вес без камней - 80 кг
- Тепловая мощность - 31 кВт
- Объем парильни - 14-36 куб.м
- Диаметр дымохода - 115 мм
Средняя стоимость - 89000 руб.
Модель со встроенным баком от известного финского производителя, который вот уже почти 100 лет поставляет на европейские рынки высококачественные печи для бань и саун. Kastor Karhu 18 PK ES изготовлена из нержавеющего легированного металла, в дверке имеет вставка из жаропрочного стекла.
Технические характеристики изделия:
- Габариты - 435х695х780мм.
- Объем бака - 26 литров.
- Диаметр дымохода - 135 мм.
- Вес печи - 76 кг.
- Объем парной - до 18 куб. метров.
Средняя стоимость данной модели составит 49000 рублей.
Лучшие российские котлы для бани на дровах с баком
Российские модели котлов на дровах, признаны во всем мире, как качественное и надежное оборудование без особых излишеств и чрезмерной автоматизации процессов горения.
Одна из лучших моделей отечественного производителя «Теплодар», который при проектировании изделия большое внимание уделил вопросу температуры выходящих дымовых газов, сведя ее к минимуму и тем самым обеспечив в парной комфортную атмосферу.
Технические характеристики:
- Габариты - 702х331х850мм.
- Вес - 46 кг.
- Материал - конструкционная сталь.
- Вид каменки - открытая.
- Диаметр дымохода - 115 мм.
- Объем парной - до 10 куб.
Главное преимущество модели - стенки топки изготовлены из конструкционной стали толщиной до 4 мм, что обеспечивает длительный срок службы изделия. Также стоит отметить невысокую стоимость прибора - в среднем покупка обойдется в 12000 рублей.
Компактная модель для обустройства небольшой бани с объемом парной до 14 кв. метров. Топка изготовлена из стали толщиной 6 мм. Корпус и система газоходов - из стали толщиной 4 мм, в местах с наибольшей термической нагрузкой - футерованная сталь до 6 мм.
Особенности конструкции:
- Глубина топки - до 500 мм.
- Расположение дымохода - центральное.
- Мощность - 12 кВт.
Средняя стоимость такой печи - 11900 рублей.
Печь для бани от тверского производителя, который предлагает свои покупателям экономные и простые в эксплуатации конструкции. Удобный вариант для той бани, которая не подключена к водопроводу. Бак для воды навешивается в специальный карман на боковой стенке печи, нагрев осуществляется за счет передачи тепла от стенки конструкции. Главный плюс - бак съемный, его легко снимать и мыть.
Технические характеристики прибора:
- Мощность - 18 кВт.
- Емкость камеры сгорания - 0, 075 м. куб.
- Топливо - дрова.
- Габариты - 860х450х720 мм.
- Масса - 120 кг.
- Внутренний объем дымохода - 110мм.
- Объем парилки - 24 куб. метра.
- Емкость навесного бака - 50 литров.
Среди преимуществ данной модели стоит выделить такие моменты, как простота в установке и обслуживании, нет потребности в наличии водопровода, бак для воды выполнен из пищевой стали, быстрый нагрев воды, равномерное нагревание камней.
Ну и, конечно, не стоит забывать о таком главном плюсе - это доступная стоимость - средняя цена изделия составит 18000 рублей.
Компактная печь на дровах, в которой предусмотрен бак для воды, стальная турбо-топка, оптимизирующая процесс горения до полного сжигания топлива с максимальным выделением тепла.
Технические характеристики:
- Габариты - 720х500х800 мм.
- Объем парилки - до 26 куб.м.
- Объем бака - 35 литров.
- Диаметр дымохода - 110 мм.
- Материал топки - сталь.
- Вес - 90 кг.
- Толщина металла - 10мм.
Среди преимуществ данной модели выделим следующее: наличие зеркальной металлической дверцы, удобное прочистное отверстие, оснащение дополнительными ребрами жесткости, тройной защитой от инфракрасного излучения.
Средняя стоимость прибора составит 24000 рублей.
ВИДЕО: 10 секретов банной печи
Котёл для бани на дровах - это металлическая печь, изготовленная либо из нержавеющей стали, либо из чугуна и устанавливаемая непосредственно в парном помещении. Нередко такой котёл является основой и поверх него выполняется кирпичная кладка, чтобы увеличить общую теплоёмкость нагреваемого материала и сделать так, чтобы тепло внутрь парилки поступало по большей части от кирпича и камней, а не от металла корпуса печи. Сразу стоит сказать, что для чугунных котлов условие обкладки конструкции кирпичом является, как правило, обязательным.
Так как существует два основных материала, из которых делают котлы для бани на дровах, то для начала важно определиться, какой из них будет оптимальным в каждом конкретном случае. Если говорить о чугунных печах, то они лучше подойдут для парилки с объёмом от 12 м³ и более. Для меньших по объёму помещений чугунная печь будет слишком мощной, так как практически всегда эта конструкция дополнительно обкладывается кирпичной кладкой со всех сторон.
Наиболее важный параметр, по которому следует определять подходящую печь для комфортного парения - это объём парильного помещения . Не площадь, а именно объём, так как процессы образования пара и прогрева помещения от печи проходят по всему объёму парной, от пола до потолка. Чтобы узнать объём своей парилки, умножьте значения её длины, ширины и высоты между собой, либо умножьте площадь парильного отделения на высоту потолков в нём.
Таким образом, большей части современных компактных бань с небольшими парилками до 12 м³ подойдут именно котлы из нержавеющей стали. В линейке выпускаемых из этого материала печей есть специально сконструированные для прогрева помещений до 8 м³ модели. Они достаточно быстро прогреваются и в современных вариантах спроектированы так, чтобы давать как можно более подходящий для русской бани качественный пар.
Какой котёл лучше выбрать?
Как мы уже писали ранее, первый и самый важный критерий выбора - это объём парильного помещения вашей бани. Каждая модель заводской стальной печи снабжена подробной документацией, где обязательно указаны оптимальные габариты парилки, при которых эффективность работы котла будет наибольшей.
Почему это так важно? Дело в том, что если вы установите в небольшую парилку более мощную печь, чем это необходимо, то вы столкнётесь с таким неудобством. В процессе постепенного прогрева котла температура в парилке будет расти и наступит момент, когда она уже будет оптимальной для начала парения. И логично, что как раз в это время следует заходить в парилку и начинать греться, но есть одна проблема - мощная печь быстро прогрела парилку, а камни внутри неё нагреться не успели.
Заходя на этой стадии в парилку вы будете лить воду на камни, а они недостаточно прогрелись и не дают пара. Вода в итоге испаряется только при попадании на поверхность металла и самая приятная особенность современных металлических печей - мелкодисперсионный лёгкий пар - будет недоступна. Поэтому, для маленьких парилок следует выбирать только небольшие печи и никак иначе.
Рейтинг лучших моделей и Цены
В данной подборке будут рассмотрены те котлы на дровах, которые имеют либо закрытую каменку (камни спрятаны внутри печи) либо специальный парогенератор. Закрытая каменка была впервые установлена на заводской металлической печи буквально несколько лет назад и с тех пор стала примером для других котлов по качеству пара, получаемого в ней.
Благодаря тому, что камни спрятаны внутри металлической конструкции, они не охлаждаются контактируя с открытым воздухом и всё время имеют максимально возможную температуру. В результате, вода, попадая на такие горячие камни, образует очень качественный лёгкий пар. В нём микрочастички воды имеют гораздо меньшие размеры, в сравнении с паром тех печей, в которых камни на виду и от этого более холодные.
Итак, список самых лучших моделей, из доступных сейчас в продаже от различных российских производителей:
- Печи Термофор: «Ангара 2012», «Гейзер 2014» (с закрытой каменкой) - от 20 000 рублей, в зависимости от модификаций.
- Печь Вира (Vira): Вира «Пар по белому» (с парогенератором), печь Вира «Комфорт» (с закрытой каменкой) за 19 000 рублей и 21 000 рублей соответственно.
Prev
Next
- Печи Теплодар: «Кубань» (с закрытой каменкой) - от 16 000 рублей, «Сибирский Утёс» - от 21 000 рублей, «Домна» (сетчатые печи с закрытой каменкой) - от 23 000 рублей.
Prev
Next
- Печи Ферингер и Куткин. Практически все модели изготовлены из нержавейки и предусмотрены именно для русской бани.
При необходимости на каждую из указанных конструкций можно дополнительно докупить и установить бак для воды объёмом на 40-50 литров. Его монтаж происходит поверх дымохода так, чтобы нагрев воды происходил не только за счет передачи тепла по металлическому корпусу печи, но и от тепла нагретого в топке воздуха, выходящего через дымоход. Выглядеть такая конструкция будет примерно так.
Дровяные печи для бани и сауны — это современные устройства, обеспечивающие комфортную температуру в парных. Подходят как для финских саун, так и для русских бань.
Технические характеристики дровяных печей
Обязательное требование к моделям — быстрый и равномерный прогрев воздуха в помещении, хорошая циркуляция и распределение тепла. Современные устройства изготавливаются из высококачественных жаростойких материалов — чугуна или стали. Они имеют интересный дизайн, компактные размеры и доступную цену. Поэтому пользуются повышенным спросом среди владельцев частных коттеджей, дачников и предпринимателей.
Печь для бани не только прогреет помещение, но и подогреет в воду в необходимом количестве. Некоторые модели имеют встроенные парообразователи, которые позволяют экспериментировать с режимами. Существуют модификации оборудования, загрузка и топка которых осуществляется не в парной, а в смежном с ней помещении. Также очень интересны серии с панорамной дверцей, позволяющей наблюдать за процессом сгорания древесины.
Основные преимущества
- Экономичность. Печи не надо топить постоянно. Хватает одной загрузки для поддержания тепла в течение длительного времени.
- Эстетичность. Ощущение близости живого огня и запах поленьев поднимает настроение и придает бодрости.
Подбирать дровяные печи следует, исходя из объемов помещения, в котором планируется установка. Обязательно обращайте внимание на такие характеристики, как производительность, мощность и габариты. Если вы не знаете, какая модель вам необходима, обратитесь за помощью к менеджерам нашей компании, которые смогут подобрать вариант, удовлетворяющий всем вашим требованиям и пожеланиям. Кроме того, опытные специалисты возьмут на себя монтаж и подключение дровяных печей, выполнив работы качественно и быстро.
Хорошая альтернатива кирпичной банной печи – металлический котел с каменкой. Его можно сделать своими руками, имея навык сварочных работ, и по качеству он не будет уступать покупному. Материалом для изготовления котла может служить металлическая труба, толстостенная бочка или листовое железо.
Особенности устройства котла для печи
Котел, как и любая другая печь для бани, должен обязательно состоять из следующих конструктивных частей:
- Топки, в которой происходит горение топлива;
- Дымохода, по которому отводится дым от сгоревшего топлива;
- Зольника для извлечения золы;
- Каменки, позволяющей перераспределять и отводить тепло;
- Бака для воды.
Можно сделать котел и без каменки, нагрев бани в этом случае будет происходить только от стенок котла и бака, но пар в такой бане будет тяжелым, ведь тепло от топки будет использоваться только на нагрев воды, при этом она быстро закипит и наполнит баню густым паром.
Топку котла выполняют из толстостенного металла – она несет наибольшую тепловую нагрузку, и тонкий металл быстро прогорит. Дно топки обязательно оборудуют колосником, через который зола от дров высыпается в зольник. Толщина колосника должна быть не менее 5 мм.
Зольник – это пространство под топкой, назначение которого – сбор золы и удобное ее извлечение. Через дверцу зольника происходит забор воздуха в топку, за счет чего происходит горение топлива.
Дымоход – часть топочной системы. Он должен быть снабжен задвижкой или шибером, степенью открытия которых можно регулировать тягу. Дымоход проходит через бак или каменку, нагревает их и заканчивается дымовой трубой.
Каменка – встроенная или навесная емкость в котле, в которую уложены специальные камни для бани. Объем каменки зависит от размеров котла и самой бани: слишком маленькая каменка не способна прогреть помещение, а слишком большая потребует длительного нагрева камней, за это время вода в баке закипит, и баня наполнится водяным паром, в ней станет жарко и некомфортно. Поэтому следует придерживаться правила: объемы каменки, водяного бака и топки не должны сильно отличаться.
1 – футеровка огнеупорным кирпичом; 2 – стальная бочка; 3 – металлическая трубу; 4 – бак для воды; 6 – перегородка между каменкой и топкой из швеллера или арматуры; 7 – топочная камера.
Необходимый инструмент, материалы
Для изготовления банного котла понадобится следующий инструмент:
- Сварочный аппарат;
- Болгарка с отрезным кругом.
Кроме листового металла или бочки понадобятся также:
- обрезки арматуры и швеллера для изготовления внутренних сквозных перегородок;
- лист толстостенного (минимум 5 мм) металла для колосника;
- труба диаметром около 100 мм;
- металлические петли для дверцы;
- кран для бака.
Для создания экрана, позволяющего лучше распределить тепло по объему парильного отделения, используют огнестойкий кирпич. Его выкладывают по внешней стороне стенок вплотную или на некотором расстоянии, или футеруют им внутренние стенки топки.
Котел для бани из бочки
Наиболее простая конструкция, позволяющая сделать котел из подручных материалов. Выполняют такой котел из металлической бочки с толщиной стенок не менее 3 мм – более тонкие стенки быстро прогорят.
- Дно бочки вырезают и вместо него устанавливают дно из металла толщиной не менее 5 мм с приваренными к нему ножками из обрезков швеллера или двутавра.
- На расстоянии 3-5 см от дна болгаркой выпиливают окно размером 15х10 см – это будет дверца поддувала и зольника. Саму дверцу изготавливают из выпиленного куска металла. Приваривают к дверце петли и ручку-задвижку. Крепят дверцу на место.
- Выше зольника на 5-7 см внутрь бочки вваривают колосник – лист металла, вырезанный по форме бочки, с отверстиями для забора воздуха и высыпания золы. Отверстия обычно выполняют продольными, в центре, длиной в 1/2 диаметра колосника. Можно просто приварить внутри колосника ряд стержней из толстой арматуры.
- На 5-10 см выше колосника по аналогии с дверцей поддувала вырезают дверцу топки, размером минимум 25х40 см, иначе будет неудобно закладывать в нее дрова. Так же приваривают ручку-задвижку, петли, ставят дверцу на место. Стенки топки футеруют огнеупорным кирпичом.
- Над топкой располагается каменка, при этом высота топки выбирается как 1/3 высоты бочки за вычетом зольника. Перегородка между топкой и каменкой не сплошная, она выполняется из обрезков швеллера, при этом отверстия между ними не должны превышать размеров камней. Высота каменки примерно равна высоте топки. В средней части каменки необходимо сделать окно с дверцей – через него внутрь котла закладывают камни, в него же поддают воду, когда парятся..
- Верхняя часть бочки играет роль бака для воды. Перегородка между каменкой и баком должна быть сплошной, швы хорошо проварены, а в центре перегородки сделано отверстие диаметром около 100 мм, к которому приварен отрезок трубы высотой в два раза больше, чем высота бака для воды. Нагрев воды в таком баке осуществляется за счет проходящего по трубе горячего дыма, а также теплового излучения от камней в каменке.
- Верхнюю часть бака выполняют в виде крышки, через которую заливают воду. Можно сделать просто отверстие, но тогда бак будет неудобно мыть. В нижнюю часть бака вваривают обрезок полудюймовой трубы, а к ней с помощью резьбы крепят кран.
Получившийся котел зачищают от окалины и ржавчины и при желании покрывают термостойкой полимерной краской – она продается в магазинах, торгующих печами для бани.
Котел из листового металла
Выполняется по аналогичной схеме, но сечение котла будет не круглым, а квадратным или прямоугольным. Основной материал – листовой металл толщиной от 3 мм. Дверцы котла можно выполнить из обрезков металла или приварить готовые, купленные в магазине. Начинать выполнение такого котла нужно с чертежа, так как правильный раскрой поможет сэкономить материал.
Котел состоит из водонагревательного бака (а) с проходящей через него дымовой трубой (1); каменки (б) с футеровкой (3) и пазухами (4); топочной камеры (в) с кирпичной футеровкой (5) и дверцами топки и зольника (6, 7). На каждую секцию наварены ограничители (2).
Расположение конструктивных элементов при этом такое же, как в котле из трубы: снизу зольник-поддувало, над ним топочная камера, выше нее – каменка. Котел можно выполнить разборным, если секции не соединять между собой сваркой. Изоляцию стыков от дыма в этом случае выполняют из асбеста.
Котел из листового металла позволяет слегка усовершенствовать конструкцию и вынести топочную дверцу в предбанник или моечное отделение, тем самым удлинив топку. Бак для воды в печке прямоугольного сечения можно разместить как над каменкой, так и на одной из стенок. При втором варианте размещения вода стенки бака будут служить экраном от жесткого инфракрасного излучения.
