В наши дни можно встретить очень броские модели модульных лестниц

Резьбовыми шпильками

В этом варианте соединение элементов лестницы осуществляется с использованием резьбовых шпилек. В отличие от цепного косоура, лестница не провисает, но имеет незначительные недостатки:

сложность монтажа;
фиксированные ступени (как и в варианте “модуль в модуль”);
ежегодная регулировка и подтягивание крепежных элементов.

Модули с резьбовыми шпильками

Идея! Усилить крепежные элементы можно при помощи сварки. Актуально только в том случае, если вы не планируете разбирать и переставлять лестницу в будущем.

По принципу струбцины

Современный способ, который учел все недостатки предыдущих поколений. Положительным качеством является способность регулировки высоты и длины ступени. В этом варианте фланец для монтажа ступени можно разворачивать. Нагрузка на крепления распределяется равномерно, поэтому места креплений не будут расшатываться. Вместо разрезных труб, элементы лестницы закреплены длинными шпильками, которые принимают нагрузку. Недостатком может быть сложность сборки такого варианта лестниц.

Крепление по принципу струбцины

Монтаж вышеперечисленных вариантов осуществляется с применением больцев. Эти крепежные элементы монтируют для распределения нагрузки по краям ступеней, что повышает их жесткость и надежность всей конструкции.

Важные замечания

Чтобы лестница эксплуатировалась долго и не вызывала нареканий, необходимо учесть следующие замечания:

прежде, чем устанавливать вертикальные опоры, необходимо под них подготовить бетонные площадки. Они выполнят функцию несущего фундамента;
боковые опорные кронштейны разрешается монтировать только в бетонную капитальную стенку, толщиной от 20 сантиметров;
если лестница монтируется к деревянному полу, то предварительно лаги необходимо усилить.

Изготовление модульной лестницы своими руками

Проще всего – это купить готовую модульную конструкцию и собрать ее, подобно конструкции. Однако, если вы привыкли все делать своими руками, вам потребуются некоторые рекомендации по сборке данного типа лестницы. Итак, давайте разбираться.

Подготовительный этап

Сделайте план помещения, где будет установлена лестница. Рекомендуется план сделать в масштабе с использованием специальной программы или же миллиметровой бумаги.
На этой же бумаге нанесите боковой разрез комнаты с указанием высоты потолка. Для расчета необходимо взять точки начала и окончания лестничного пролета по уровню полов нижнего и верхнего этажа. Имея высоту и ширину, по формуле расчета гипотенузы прямоугольного треугольника, рассчитываем длину лестничного пролета. При этом, надо учитывать безопасный угол наклона лестницы от 30 до 45 градусов. После этого рассчитываем количество ступеней. Длину лестничного марша делим на допустимую высоту ступени.
Нарисуйте планируемую модель. Примерная фиксация ступеней проводится на высоте 15-16 см друг от друга. В случае если последняя ступень будет иметь какую-то среднюю высоту, то это расстояние поровну распределяется по другим ступеням.
На схему помещения поместите проекцию ступеней в горизонтальном виде.

Пример чертежа модульной лестницы

Независимо от назначения лестницы и материалов, из которых она изготовлена, она должна соответствовать нормативным требованиям, которые применяются во время проектирования и расчета:

ширина лестницы должна быть более 90 см;
угол наклона лестничного марша должен быть в пределах 30-45 градусов, что отвечает требованиям безопасности и эргономики;
ступени должны иметь глубину не менее 27 см;
расстояние между опорами ограждения не должно превышать 15 см (при наличии детей – не более 12 см);
боковое ограждение должно выдерживать нагрузку не менее 100 кг.

Выполните общий чертеж модулей лестницы, одинаковых по виду и размерам.

Детальная схема модульной лестницы

Основной этап

Следующие действия нужно осуществлять в заданной последовательности:

Необходимо определиться из какого материала будут ступени. Оптимальный вариант – ступени из твердых пород дерева. Средняя толщина ступени 4-5 см.
Для монтажа ступеней изготовьте модули. В бытовых условиях сделать круглые модули достаточно проблематично. Удобнее заказать их у специалистов на основании ваших чертежей. Чтобы изготовить квадратные модули в бытовых условиях потребуется профильная труба, толщиной более 5 мм. Крепления частей проводится при помощи сварки и болтов.
Несущие опоры установите на бетонные площадки. После установки опоры необходимо забетонировать.
На основании ваших чертежей, из подходящей трубы нарежьте нужное количество частей.
В нарезанных и готовых к монтажу деталях сделайте соединительные отверстия.
Смонтируйте всю конструкцию, прикрепляя к несущим опорам модули конструкции.
При необходимости, можете усилить конструкцию, приварив аккуратные металлические уголки к модулям лестницы.
Покрасьте лестницу, очистив ее от ржавчины и грязи.
Установите заранее подготовленные ступени.
Оборудуйте лестницу ограждением, которое можете выбрать, исходя их своих симпатий и дизайна.

Сборка готовой модульной лестницы Сборка готовой модульной лестницы (винтовая конструкция) Закончив монтаж, необходимо провести тест на безопасность конструкции и можно приступать к ее эксплуатации.

Модульные лестницы на второй этаж позволяют создать любую линию спуска. Если в процессе эксплуатации необходимо переставить лестницу на другой участок, достаточно заменить поворот и форму ступенек в месте поворота. В итоге, лестница прямого или поворотного типа примет нужное положение.

Лестничная установка выполняется из опорных элементов и подставок для крепления ступеней. В качестве поступей выступают обычно деревянные подложки. Среди основных преимуществ можно отметить широкие опорные пластины для ступеней, обладающие рёбрами жёсткости.

Размеры модульной лестницы

Модульные лестницы в доме на второй этаж – сборные сооружения, в основе которых выступает наборный косоур. Он создается в виде модульных деталей, изготовленных из дерева или металла. Винтовые сооружения размещают на участке площадью 3 м2. Ширина ступенек – от 100 мм.

Внимание! Маршевая лестница шириной от 1200 мм до 1500 мм занимает площадь от 400 см, что составляет 7 м3.

Альтернативой двум вариантам выступает маршевая поворотная конструкция с заданным числом площадок. Они включают от 3 до 8 ступеней.

Расчет модульной лестницы на второй этаж производится с учетом нормируемых параметров:

Нормируемая глубина проступи от 200 мм до 260 мм. Но допустимы варианты на 150 – 300 мм.
Опоры к лестнице поставляются разной длины. Они имеют вид трубы круглого сечения для установки под лестницей в нескольких местах.
Высота между ступеньками от 170 мм до 200 мм. Регулировка высоты производится с помощью болтов или колец.
Длина ступенек. Для винтовых сооружений от 1000 мм до 1200 мм. Для маршевых и забежных конструкций от 1200 мм до 1500 мм.
Угол наклона от 30° до 45°.

Конфигурация и крепление

Модульные лестницы на второй этаж своими руками можно собрать из разных каркасов:

Прямая/поворотная.
Гусиный шаг.
Винтовая.

Крепление конструкций :

Сборной тип крепления. Соединения образуются путем размещения одного модуля в другой. Фиксаторами выступают винты и пластины. Внешне изделие выглядит немного криво, но собирается быстро и легко.

Шпилевая. Соединения образуются резьбовыми шпильками. При выборе такой конструкции каждые несколько лет необходимо подтягивать крепежи. Сборка такого сооружения осуществляется очень сложно.

Струбцина. Изделие способствует регулировке длины и высоты ступенек. Модуль разворачивают в любые стороны. Данный тип крепления отличается особой надёжностью.

Ниже представлены оптимальные модульные лестницы на второй этаж на фото.

Типы модулей

Для сборки модульной системы применяются трубы из стальных сплавов. Создание каркаса обеспечивается последовательной установкой отдельных деталей и опорных стоек в своего рода «хребет». Каркас является основой для фиксации ступеней, которыми выступают разные породы массива. Следом фиксируют балясины и поручни, выполненные из дорогих или дешевых материалов.

Существует 3 варианта модулей:

Литой или сварной модуль. С разных сторон установлены трубы заданной толщины и высоты. Совмещая длинную трубу одного модуля с короткой трубой следующей детали, проводится установка его в выбранном положении. Фиксация производится путем затягивания винтов.
Простой вариант исполнения. Конструкция состоит из двух отдельных элементов: сварной части с 2-мя короткими трубами с боковых сторон и длинной трубы, оборудованной фланцем (плоская пластина) для размещения ступеньки. На пересечении элемента с двумя боковыми трубами создают зазоры для стягивающих болтов. Обычно по данной схеме сооружается винтовая лестница, поскольку производить повороты, относительно друг друга данные установки могут как угодно.

Установка с зажимными модулями – отличное решение для винтовых конструкций. Система включает большое число отдельных деталей, не образующих сварных швов. Соединения производится посредством стержней-шпилек с резьбой. Это наиболее сложный тип крепления, который выделяют эстетичные свойства, поскольку крепление скрыто внутри косоура.

Различают изделия из дерева, симметричные детали которых имеют зазоры по обе стороны для размещения шпилек.

Выбор опор

Опорами для универсальных лестниц выступают промежуточные трубы, поддерживающие основу конструкции. Их монтируют через каждые 4 – 7 модулей, исходя от вида конструкции. Различают также кронштейны, фиксация которых осуществляется по отношению к несущей стене. Каркас образован стойками-опорами или крепится на кронштейны.

Не применяются опоры можно лишь тогда, когда одна сторона ступеней образует упор на стену. Крепление в данном случае производится уголком или анкером.

Монтаж модульной системы

Среди популярных вариантов выступают винтовые сооружения, способные сэкономить место в помещении. Для произведения установки определяется место расположения центральной опоры, представленной в виде вертикального стержня. Необходимо натянуть по диагонали две нити в проеме второго этажа, к которому ведется лестничный марш.

С точки пересечения спускают отвес, указывающий на место монтажа фланца (II установки). Монтируется упорный фланец, который по центру совпадает с полученной точкой. Крепление осуществляется с помощью шурупов через уже имеющиеся зазоры.

Определяется правильность размещения первой «направляющей» поступи. Для этого следует расположить ее на полу. Затем ступенька надевается на закрепленный фланец вместе с уже имеющейся балясиной. Вставляется центральная опора-стержень во фланец через первую ступеньку. После размещения первой ступени проверяется вертикальность монтажа центрального стержня.

Первая точка для монтажа нижнего фланца с модулем можно найти путем перекрещивания шнуров по диагонали и отвеса. Следующая ступенька надевается на вертикальный стержень другим человеком, расположившимся в проеме перекрытий. После установки всех элементов, ступеньки заворачивают с помощью гаек в местах, предусмотренных производителем. По завершению, монтируется на стержне лестничная площадка и фиксируется к стенкам проема. Крепится ограждение, поручни и декор.

Пристенная установка

Фиксируется первый модуль непосредственно в пол. Перед этим следует отчитать от стены заданное расстояние. Берется следующий модуль и прикладывается к первому. По аналогии продолжается наращивание конструкции вверх. Перед монтажом заключительного модуля проверяется правильность фиксации косоура. Опорный и финишный элемент прикладывается к поверхности.

Снимаются мерки, делается отверстие перфоратором, а потом прикручивается один к полу, а второй к стеновому перекрытию. Монтируются фланцы. Создаются зазоры, прикладываются к модулю и затягиваются пластины винтами.

» Сборка модульной лестницы «Мечта»

Сборка модульной лестницы «Мечта»

Инструкция по сборке межэтажной модульной лестницы на металлическом каркасе.

Для сборки модульной лестницы Вам понадобиться следующий крепеж (входит в комплект):

Болт глухарь для крепежа ступеней (6 шт. на 1 ступень).
Болт, гайку и шайбу под М8 для фиксации промежуточных модулей в горизонтальной плоскости (2 шт. на ступень).
Дюбель-гвозди или анкерные болты для крепления лестницы к полу и перекрытию (6 шт. на нижний модуль, 6 шт. на верхний модуль и по 4 шт. на каждую из опор).

Необходимый набор инструментов для монтажа и сборки модульной лестницы:

Дрель (шуруповерт)
Уровень
Свёрла: ø6,8 мм, ø8,5 мм, ø5,8 мм с ограничителем
Метчик под резьбу М8
Вороток-трещётка
Накидную головку на 13 мм
Карандаш
Ножовка по дереву
Ножовка по металлу
Рулетка
Наждачная бумага или шлифовальная машинка
Молоток

Примечание: при необходимости могут понадобиться перфоратор с набором буров, болгарка с отрезным диском по металлу, винтовой домкрат.

Комплектация лестницы

Распаковываем все модули и опоры.В нашем случае:

Нижний модуль – 1 шт.
Промежуточный модуль – 12 шт.
Верхний модуль – 1 шт.
Опора малая – 1 шт.
Опора большая – 1 шт.

Сборка металлического каркаса

Начинаем с нижнего модуля, вставляем модули друг в друга (не забываем про опоры).

Примечание: если полы уже чистовые, то рекомендуем под нижний модуль и опоры подложить гофрокартон, чтобы не поцарапать полы.

Примечание : если полы не ровные, то рекомендуем при монтаже использовать дополнительные опоры (винтовые домкраты).

Примечание: при необходимости подрезаем опоры в нужный размер болгаркой или ножовкой по металлу.

Крепление верхнего модуля

Возможен вариант крепления верхнего модуля ниже уровня пола, если такое позволяет перекрытие. Данный вариант позволяет сэкономить пространство занимаемое лестницей.

Примечание: обращаем Ваше внимание на то, что именно верхняя ступень в уровень пола, а не верхний модуль.

Примечание: не забываем проверять уровень установки.

Примечание: металлокаркас должен находиться по центру ступеней. Исключение составляют забежные ступени, т.к. они дополнительно крепятся к стене уголками.

Придание формы металлокаркасу

Шаг 1 Шаг 2 Шаг 3 Шаг 4

Шаг 1. Cдвигаем полученную колону из модулей непосредственно в проём. Закрепляем верхний модуль таким образом, чтобы верхняя ступень встала в уровень пола второго этажа.

Шаг 2-4. Вытягиваем металлический каркас. Придаём необходимую форму согласно проекту.

Фиксация модулей между собой

Для придания каркасу жесткости, нам необходимо скрепить все модули между собой. Для этого выполняем следующие действия:

— сверлим по 2 отверстия в модулях со стороны стены сверлом ø8,5 мм.

— вставляем снаружи болт М8, внутри шайбу и гайку М8. Зажимаем винтовую пару.
— в местах, где установлены опоры, сверлим по 2 отверстия со стороны стены сверлом ø6,8 мм.

— нарезаем резьбу М8 в просвер-ленных отверстиях метчиком.

— в нарезанные резьбовые отверстия вкручиваем болты М8.

Примечание:

Примечание: на модуле, который сверлим, обязательно должен быть уровень.

Примечание: перед нарезкой резьбы капаем на метчик несколько капель нигрола, либо другого масла.

1. После того, как все модули и опоры жестко держатся друг с другом, прикручиваем опоры к полу с помощью дубель-гвоздей или анкеров.

2. В последнюю очередь крепим нижний модуль к полу с помощью дюбель-гвоздеи или анкеров.

Примечание: обязательно проверяем уровень.

Крепление ступеней

Установка ступеней: ставим ступени на металлокаркас и размечаем отверстия под крепление.

Просверливаем намеченные отверстия сверлом ø5,8 мм на необходимую глубину (сверло с ограничителем).

Примечание: обязательно сверлим отверстие сверлом ø5,8 мм, иначе ступень может треснуть при закручивании саморезов.

Прикручиваем ступень к модулям (6 саморезов в одну ступень).

Данную операцию проделываем со всеми ступенями.

Примечание: не забываем прикре-пить забежные ступени к стенам при помощи уголков.

Самостоятельное изготовление модульных лестниц - сложное и кропотливое мероприятие, требующее определённого опыта и навыков. Необходимо соблюдать технику безопасности, последовательность работ и тщательно рассчитывать конструкцию.

Что такое модульная лестница?

Модульная лестница - это конструкция, состоящая из множества идентичных частей, называемых модулями. Они включают в себя ступеньку и крепление. Особой популярностью пользуются модели, где сочленения между отдельными элементами позволяют устанавливать их под произвольными углами друг к другу. Из одного набора модулей можно создавать как стандартные прямые лестницы, так и спиральные, и L-образные.

Виды конструкций

Прежде чем начинать работы по созданию модульной лестницы, стоит определиться с её типом. Специалисты различают несколько основных разновидностей:

Маршевая. Устанавливается в просторных помещениях. Её сборка не требует специфических навыков или капитальных вложений.
Простейшая модульная лестница, которую можно собрать своими руками

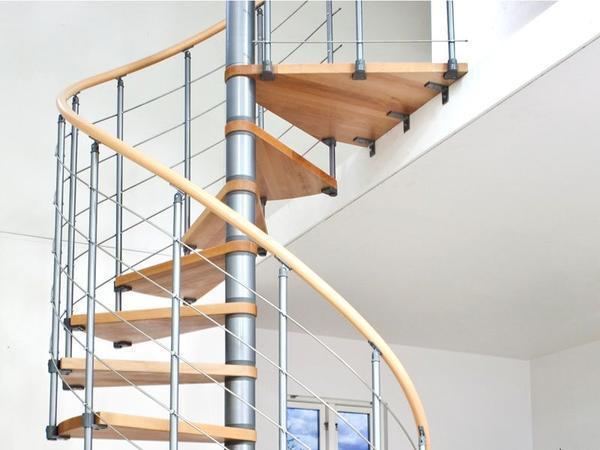

Винтовая. Компактная современная лестница, требующая минимум места для установки. Изготовление такой конструкции требует специфических инструментов и опыта работ. Из описываемых типов модульных лестниц винтовая наименее удобна в повседневной эксплуатации.
У винтовой лестницы интересный внешний вид, но неудобное исполнение
Поворотная. Оптимальная лестница для частного дома или многоуровневой квартиры. Для установки конструкции нужно немного места. Лестница проста в установке и эксплуатации. В местах поворотов устанавливаются специальные «площадки».
В отличие от винтовой, лестница не делает полный оборот

Общее устройство

Основная составная деталь модульной лестницы - цепной косоур. Он устанавливается в центре конструкции снизу. Косоур состоит из наборных частей, поворачивая которые можно задавать лестнице любое направление. Его можно устанавливать прямо, поворачивать в сторону или закручивать спиралью.

Косоур крепится к опорным модулям. Кроме этого, устанавливаются несколько опор, расположенных на расстоянии 1–1,5 метра. Максимальная надёжность конструкции гарантируется, если лестница дополнительно крепится к стене.

В идеале каркас модульной лестницы должен быть выполнен из металла

Крепление отдельных модулей осуществляется несколькими способами:

Сборное крепление. Модули помещаются друг в друга, в качестве крепёжных элементов используются пластины и винты. Модульная конструкция такого типа, простая и недолговечная, подходит для первого самостоятельного опыта в сборке.
Шпилевое крепление. Элементы скрепляются между собой с помощью резьбовых шпилей. Конструкция требует периодического обслуживания: в среднем раз в полтора-два года придётся подтягивать крепления. Этот вариант считается самым эстетичным: все крепежи скрываются внутри косоура.
Струбцинное крепление. Особенности данной конструкции позволяют регулировать высоту и длину отдельных ступеней, поворачивать лестницу в любом направлении. Специалисты считают струбцины наиболее надёжным крепёжным элементом из представленных.

Следующая часть модульной лестницы - опоры. Они могут быть двух видов:

Стойки-трубы. Они опираются на надёжное напольное основание.
Кронштейны, закреплённые на несущей стене.

В случае если края ступенек подходят к несущей стене и крепятся на ней анкерами либо уголками, установка дополнительных опор не требуется.

Достоинства и недостатки

Существуют некоторые преимущества и неудобства, общие для всех типов модульных лестниц. Что перевесит в данной конкретной ситуации - решать владельцу.

Основные достоинства модульных лестниц:

Множество разновидностей и стилей. Заказчик или строитель может выбирать из огромного ассортимента цветов, материалов, дизайнов. Модульная лестница идеально вписывается в любой существующий интерьер.
Лёгкость установки и демонтажа. Этот показатель зависит от креплений и типа сборки.
Возможность регулировки поворотного угла. Отсутствует в конструкциях, использующих шпильковое соединение, в остальных угол можно менять даже на 360 градусов.
Возможность комбинирования нескольких материалов в изготовлении ступенек.
Небольшая стоимость конструкции.
Занимает ограниченное пространство (в случае с винтовой или поворотной лестницей).
Лёгкость ремонта. В ряде случаев для текущего обслуживания модульной лестницы достаточно заменить отдельные детали или модули.

Модульным конструкциям свойственны и определённые недостатки:

Возможность просадки и расшатывания лестницы. Во избежание проблемы требуется установка дополнительных опорных столбов, способных испортить дизайн конструкции.
При большой ширине лестницы (от метра) во время ходьбы увеличивается изгибающий момент. Это приводит к раскачиванию и наклону конструкции. Во избежание данной проблемы под ступеньки устанавливаются опорные уголки. Это позволяет закрепить лестницу на несущей стене. Рекомендованная частота: при ширине до метра уголки монтируются через ступеньку, больше метра - под каждую.

Выбор материала

Качество и долговечность модульной лестницы будут зависеть от материала, который используется в её изготовлении.

Для изготовления ступенек могут использоваться:

Массив твёрдых пород дерева. Чаще всего - древесина сосны, крепкая, неприхотливая, лёгкая в обработке и не требующая сложного ухода. Можно также использовать бук, недорогой и очень прочный материал.
Клеёное дерево.
Прессованная фанера.
Пластик.

Оптимально - купить или изготовить самостоятельно ступеньки из деревянного массива. Они надёжны, долговечны, экологичны, не скользят под ногой и эффектно выглядят.

Материалом для изготовления каркаса для модульной лестницы может быть:

Стандартная нержавеющая сталь.
Конструкционная сталь. Сверху её покрывают полимерным либо лакокрасочным составом.
Дерево. Этот материал используется в исключительных случаях.

Каждый материал для изготовления каркасной части имеет свои достоинства. Основное преимущество древесины - интересный дизайн. Деревянная лестница будет органично смотреться в любом интерьере.

Главные достоинства стального каркаса - надёжность и долговечность. По мере износа отдельных металлических модулей, их можно заменить по отдельности, не трогая основную часть лестницы. Лестница, выполненная на основе из прочного металла, прослужит десятилетия. Основное условие - для каркаса нужно подбирать толстостенные трубы. Оптимальная толщина - 5 миллиметров.

Окрашенный металлический каркас получает дополнительную защиту от возможных природных и других воздействий.

Подготовка к работе

Чтобы обеспечить длительный срок службы модульной лестницы, необходимо заранее учесть несколько основных требований:

Если планируется передавать часть нагрузки на стену с помощью подвесных кронштейнов, перегородка должна быть несущей, капитальной, не менее 200 мм толщиной. Крепление модульной лестницы к тонким конструкциям не допускается во избежание обрушений и деформаций.
Если основную нагрузку будут принимать на себя вертикальные опоры, под ними лучше оборудовать бетонную площадку. При установке лестницы на деревянные полы, необходимо использовать лаги, усиленные поперечными брусьями.
Перед началом любых работ необходимо провести предварительные расчёты.

Чтобы точно определить, сколько ступеней должно быть в модульной лестнице, можно использовать следующую таблицу:

Верхняя ступенька может устанавливаться на уровне пола второго этажа.

Составление схемы или чертежа

Все размеры указаны примерно

Для составления полных и достоверных расчётов потребуется выполнение ряда специфических работ:

Разработка чертежа комнаты или другого помещения, где будет установлена модульная лестница. Схема вычерчивается с точным масштабированием. Для этого используется бумага в клетку либо миллиметровка.
Измерение высоты помещения. Рядом с основным чертежом так же схематически изображается комната в разрезе, отдельными линиями отмечаются уровни пола верхнего этажа и нижнего. Не обходимо тщательно соблюдать масштаб, в противном случае расчёты будут неверны .
Составляется схема модульной лестницы. Оптимальное расстояние между отдельными ступеньками - 14–16 сантиметров. Если высота заключительной (верхней) ниже номинала, «излишек» распределяется между остальными. К примеру, при высоте этажа 2,8 метра и высоте каждой ступеньки в 15 см, их общее количество будет 18,6. Остаток распределяется «на всех». В результате получаем конструкцию из 18 ступеней с промежутком между ними в 15,5 сантиметра.
На план комнаты можно нанести план лестницы с горизонтальной проекцией ступенек. Её общая ширина - около метра, в противном случае утрачивается стабильность. Ступеньки не должны быть шире 30 сантиметров.
Если планируется высокая модульная лестница, в которой будет более 15 ступенек, можно сделать площадку-переход, с шириной, соответствующей габаритам лестницы. Это также отражается на чертеже.

Все указанные параметры необходимо учитывать при составлении плана

Материалы и инструменты

Для самостоятельного изготовления модульной лестницы потребуется комплект инструментов и материалов:

Трубы для модулей, изготовленные на основании ваших замеров. Изготовить круглые модульные опоры самостоятельно невозможно, для этого требуется специализированный станок. Их можно заказать в фирме, занимающейся подобной деятельностью. Квадратные модули можно вырезать из толстостенной профильной трубы.
Трубы для несущих опор. Должны иметь толстые стены, чтобы выдержать вес конструкции.
Ступеньки. Их можно заказать в профильной компании или сделать самостоятельно по собственным размерам. Стандартная ширина ступеньки модульной лестницы - 40–50 мм. При самостоятельном изготовлении нужно следить, чтобы доски плотно прилегали друг к другу, при необходимости их склеивать. Вариант - подобрать древесину нужных размеров заранее.
Элементы крепления: шпильки, шайбы, гайки.
Кронштейны или уголки для крепления ступенек к несущей стене, если это предусмотрено проектом.
Сварочный аппарат и несколько пачек электродов.
Комплект гаечных ключей.
Строительный уровень.
Деревянные заготовки для перил и балясин.
Песок, цемент и вода, необходимые для приготовления раствора.

Изготовление и сборка своими руками

Собрав все необходимые инструменты и материалы, можно приступать к собственноручному изготовлению и сбору модульной конструкции. Сборка отдельных частей и монтаж лестницы зависят от выбранного типа установки. Проще всего собрать лестницу «модуль в модуль». Она имеет фиксированный шаг ступенек. Также возможна лёгкая кривизна, не подлежащая устранению. Основное преимущество конструкции - её легко изготовить самостоятельно.

Основным элементом такой модульной лестницы является цельносварной модуль. В его основе - две толстостенные трубы с тщательно подобранными диаметрами. Меньшая профтруба должна входить в большую, не оставляя зазоров.

Рабочий процесс по изготовлению и установке каркаса модульной конструкции происходит поэтапно:

Трубы нарезаются в соответствии с заранее определёнными размерами.
Труба, имеющая больший диаметр, разрезается болгаркой по продольному шву. Также разрезается вдоль прямоугольная профильная труба.
Части прямоугольной профтрубы привариваются к круглой по обе стороны разреза, после чего стягиваются болтами. Благодаря этому обеспечивается жёсткость конструкции.
В толстую трубу вставляется, затягивается с помощью болтов и приваривается отрезок тонкой.
Подобным образом оформляются остальные модули, за исключением стартового и финишного. К ним привариваются дополнительные металлические площадки под анкеры, с помощью которых они могут крепиться к перекрытиям или стене.

Дальнейшая работа по установке модульной лестницы происходит по шагам:

Для лучшего скольжения внутренние части модулей промазываются маслом, смазкой «WD 40» или аналогичной.
Модули вставляются друг в друга. Первым ставится нижний. Во избежание повреждения пола, под модуль подстилается гофрокартон либо фанера.
Подкладка нужна, чтобы не царапать пол
Собранные модули выставляются в виде «колонны». Верхний крепится к основе таким образом, чтобы верхняя ступенька находилась на высоте пола второго этажа, куда и ведёт лестница. Предварительно модуль выставляется по уровню.
Конструкция выставляется по уровню
Далее раздвигается каркас. Чтобы не повредить напольное покрытие, нижний модуль двигается вместе с подложенной фанерой. В процессе конструкции придаются запланированные конфигурация и форма.
Устанавливаются вертикальные стойки. Желательно установить их в фундамент. Для этого делается замес в пропорции 2 доли песка и 1 цемента, оборудуются ямки, туда устанавливаются опоры и заливаются раствором. Если такой возможности нет, к стойке приваривается пластина и крепится к полу несколькими анкерами.
После того как раствор подсохнет, лестница крепится к вертикальным стойкам с помощью болтов. Если для стоек использовалось анкерное крепление, можно приступать к работе немедленно.
В последнюю очередь к полу прикручивается нижний модуль. Если конструкция ставится на бетонный пол, в качестве крепёжных элементов используются обычные анкеры. Если на деревянный – «глухари», имеющие резьбу, аналогичную шурупной, и шестигранную или четырехгранную головку.
Фланцы можно приваривать заранее или устанавливать на готовую конструкцию
К установленным модулям прикручиваются фланцы, на которые будут крепиться ступени. Предварительно всё выставляется по уровню.
На фланцы укладываются доски ступеней. На них размечаются метки под крепления.
Намеченные отверстия сверлятся на нужную глубину. Сверление - обязательная процедура, иначе в процессе закручивания саморезов возникает риск растрескивания.
Ступени прикручиваются к фланцам. Для этого можно использовать «глухари» или другие подходящие крепёжные элементы.
Каждый элемент размечается, сверлится и выставляется по уровню
Оставшиеся в модулях отверстия затыкаются заглушками (необязательно). Все соединения тщательно проверяются, при необходимости, болты или саморезы докручиваются. Каркас готов.

Следующий этап - установка перил. Поручни и балясины можно изготовить самостоятельно или приобрести в специализированном магазине. Конструктивно балясина представляет собой трубу с установленным под углом фланцем. Угол зависит от высоты лестницы, количества ступеней и расстояния между ними. В идеале, поручень, прикрученный к фланцам, должен идти параллельно основной конструкции.

Монтаж заводских балясин диаметром 24–25 мм происходит следующим образом:

Галерея: Модульные лестницы в интерьере

Модульные лестницы отлично вписываются в любой классический или современный интерьер. Их можно оформить в любом стиле и установить в помещении, независимо от его функционального назначения.

Можно разработать модульную конструкцию для всех типов интерьеров Винтовая лестница может устанавливаться на одну опору Для установки модульной конструкции не требуется много места Большие конструкции требуют дополнительных опор Конструкции могут быть любых видов и форм

Видео: Сборка и установка модульной лестницы

Правильно подобрав материалы и рассчитав конструкцию, вы сможете сделать модульную лестницу самостоятельно и в короткий срок. Некоторые элементы и крепежи сделать своими руками не получится, стоит обратиться в специализированную фирму или магазин.

Межэтажная лестница – это одна из самых важных конструкций в доме. Она не только является мостом между двумя этажами, но и очень влияет на внешний вид окружающего ее интерьера. Очень красиво и надежно выглядят массивные маршевые лестницы, однако для таких конструкций не всегда есть в доме место. Именно поэтому на смену таким величественным, но громоздким конструкциям приходят не менее привлекательные, но более компактные модульные лестницы.

Модульные лестничные конструкции впервые появились в Италии в 80-х годах. До нас такие лестницы дошли сравнительно недавно и сразу же завоевали любовь большинства потребителей.

Лестницы данного типа включены в государственный реестр. Они могут быть маршевыми, винтовыми или поворотными. Удачные примеры таких конструкций вы можете увидеть в каталоге «Столярис».

Модульные лестницы собираются из отдельных элементов. За счет чего могут иметь самые разные формы и конфигурации. Такие конструкции пользуются даже большей популярностью, чем их собратья из бетона. Все благодаря тому, что они имеют достаточно большой список преимуществ.

Преимущества модульных лестниц:

Стоимость лестниц из модулей гораздо ниже, чем у бетонных конструкций. Поэтому модульные изделия становятся доступными широким массам.
Модульная лестница настолько проста в сборке, что установить ее своими руками сможет даже человек, не имеющий опыта в строительстве.
Сборные модульные лестницы отлично сочетаются со всеми стилями интерьеров. Однако в комнатах с современным дизайном такие конструкции выглядят как неотъемлемая часть.
Из одних и тех же модулей можно собрать конструкции, ведущие на второй этаж, самой разной формы. Это могут быть и прямые, и винтовые, и угловые лестницы.
Такая лесенка Отлично впишется в помещение с любой высотой потолков. Вы сами можете регулировать высоту конструкции, добавляя или убирая модули.
Лестничные конструкции из модулей занимают гораздо меньше места, чем бетонные маршевые конструкции. Свободное пространство под таким элементами интерьера также можно использовать.

Межэтажные модульные лестницы отлично впишутся в абсолютно любое помещение. Они не займут много места, и при этом очень удобны в эксплуатации. Применив немного фантазии и терпения, вы без проблем сможете создать качественную и эстетичную конструкцию.

Комплектующие модульных сборных лестниц

Чтобы понять, подходят ли вам модульные лестницы, нужно понять из чего они состоят. Услышав название таких конструкций, можно понять, что главным элементом таких конструкция являются модули, из которых формируется каркас. Они могут быть самых разных видов.

Виды модулей для каркаса лестниц:

Модули «Стакан в стакан» собираются снизу вверх. При этом один элемент вставляется в другой, а размер шага не регулируется.
Модули-хомуты вставляют один в другой сверху вниз. При этом элементы затягиваются, благодаря чему можно регулировать высоту шага.
Литые модули изготавливаются путем выливания металла нужной формы.
Модульные лестницы на двух косоурах обычно изготавливаются в Китае.
Модули из дерева можно изготовить своими руками. Однако такая работа займет очень много времени.
Модули оригинальной формы стоят дороже, но выглядят намного интереснее обычных конструкций. Они могут иметь витиеватую или строгую геометрическую форму.

Каждый из вариантов по-своему хорош. Чтобы определиться, какой из них лучше впишется в ваш дом, необходимо заранее составить грамотный дизайн-проект.

Помимо модулей для каркаса в комплектацию подобных лестниц входят ступени. Они могут быть выполнены из таких материалов, как: мрамор, стекло, пластик, металл и дерево.

Ступени можно сделать самостоятельно или заказать в фирмах специализирующихся на их изготовлении. В любом случае форма и размер таких конструкций подгоняется под тип каркаса, который вы собрали из модулей.

Ступени для лестницы с поворотом 180 градусов могут быть зауженными с одной стороны. Однако в центральной части они в любом случае будут иметь параметры удобные для подъема по лестнице.

Таким образом, ширина ступеней всегда будет больше 80 см, а глубина будет варьироваться в пределах 28-30 см. Такие размеры считаются наиболее удобными для эксплуатации.

Виды модульных лестниц в дом

Модульные конструкции пользуются такой популярностью не только из-за экономии большого количества пространства, но и из-за того, что они могут иметь самые разные формы. Форма модульных лестниц изменяется в зависимости от способа из сборки. Всего существует три основных варианта конфигурации лестниц такого типа.

Форма лестниц выбирается в зависимости от стиля интерьера и количества свободного пространства в помещении. Также необходимо учитывать преимущества и недостатки всех видов конструкций.

Самые популярные формы модульных лестниц:

Маршевая лестница является самым простым в сборке вариантом. По ней удобно подниматься, однако из-за опорных столбов, свободное пространство под ней превращается в «мертвую» зону. Однако, несмотря на громоздкость таких конструкций, маршевые лестницы очень популярны. Дело в том, что они имеют широкие ступени и минимальную длину, благодаря чему перемещение по ним не доставляет особых трудностей. Такие конструкции актуальны, если высота от пола первого этажа до потолка четвертого не более 4-х метров.
Винтовые , они же дуговые, модульные лестницы занимают минимум места и смотрятся очень оригинально. Однако у таких дивных конструкций есть один существенный недостаток – по ним неудобно передвигаться. Дело в том, что винтовые лестницы имеют большое количество узких ступеней.
Поворотная лестница – это оптимальный вариант для любой квартиры. Они имею широкие ступени и оригинальный внешний вид. При этом такие конструкции занимают минимум свободного пространства.

Виды модульных лестниц могут быть самыми разными. Только заранее составленный дизайн0проект поможет вам подобрать идеальный для себя вариант.

Г-образные модульные лестницы

Г-образные лестницы из модулей занимают минимум пространства. Такие конструкции выглядят компактно и интересно.

Отличные варианты модульных лестниц предоставляют такие фирмы как Касторама и Стамет. Также обратите внимание на модели Graz, Суперпрестиж и Stairbox.

Угловые лестницы могут иметь поворотную площадку или забежные ступени. Первый вариант наиболее популярен, но второй выглядит необычнее.

Преимущества Г-образных лестниц:

Угловая лестница не занимает много места, поэтому ее установка возможна в любом помещении. Такая конструкция поместится и в двухуровневую квартиру и в частный дом. При желании вы можете разместить под самой лестницей диван или полку для обуви.
Относительно невысокая цена и простой монтаж делают такую конструкцию привлекательной для широких слоев населения.
Дизайн угловых лестниц сочетается со всеми стилями интерьера. Поменяв отделку ступеней вы сможете преобразить классическую конструкцию в лестницу в стиле хай-тек.
Угловые лестницы с поворотной площадкой удобны тем, что в случае переноса тяжелых предметов, можно остановиться и отдохнуть посередине подъема.

Модульная лестница с поворотом на 180 градусов

Поворотные лестницы могут иметь самые разные конфигурации. Одним из наипопулярнейших вариантов является П-образная конструкция с поворотом 180 градусов.

Такие конструкции имеют самые положительные отзывы от владельцев частных домов. В независимости от того, деревянные или металлические ступени на них установлены, такие надежные конструкции прослужат вам долгие годы.

Такие конструкции не занимают много места. Вы можете купить готовые комплекты или произвести расчет с помощью специальных программ и файлов с расширением qsd.

Преимущество П-образных модульных лестниц заключается в том, что их сборка не занимает много времени. Данные конструкции отличаются отличным внешним видом, также они очень удобные и надежные.

Монтаж модульной лестницы

Собрать модульную лестницу можно за короткий промежуток времени. Главное понимать, какого типа элементы конструкции у вас имеются, и как производитель советует их монтировать. Инструкция сборки каждого вида модулей совершенно разная.

Общая последовательность сборки модульных лестниц:

Рассчитывается подступ на верхний этаж;
Выставляются по уровню и прикрепляются к полу анкерными болтами опорные столбы;
Сверху вниз собирается модульный каркас;
Далее на каркас монтируются ступени, которые закрепляются болтами и металлическими промежуточными элементами;
Промежуточные элементы соединяются со стойками под перила;
Последними монтируются перила и разные декоративные элементы.

Как видите, сборка модульных лестниц не отличается особой сложностью. На всю работу у вас уйдет всего пару дней, а потому вы вполне можете монтировать такую конструкцию своими руками.

Благодаря популярности модульных лестниц, их производство занимает значимую нишу в строительной сфере. Очень много отечественных и импортных фирм, готовы предоставить вам самые неожиданные варианты подобных конструкций.

Сборка модульной лестницы (видео)

Модульные лестницы отличаются оригинальным внешним видом и простотой сборки. Если вы хотите создать интересный подъем на второй этаж, не заняв при этом много места, то такие конструкции – идеальный для вас вариант!
