Раскрой трубы вытяжка гараж. Как сделать вентиляцию в гараже. Схема комбинированного вентилирования

Некоторые владельцы скептически смотрят на то, чтобы была сооружена вентиляция гаража. Но это в корне неверное решение. Замедленный обмен воздуха - прямой путь к порче автомобиля. Транспортное средство буквально на глазах начинает покрываться ржавчиной, разрушаться.

Виды вентиляционных систем

Ставится задача, как сделать вентиляцию в гараже своими руками. Вентиляцию в гараже своими руками способен смонтировать любой владелец автомобиля, если он имеет точное представление, как это начинать и его окончить.

Есть следующие виды вентиляции:

принудительная.
комбинированная.
естественная.

Самая не затратная — естественная. Но рассмотрим все по порядку. Чтобы создать благоприятный климат, монтируем принудительную вытяжку в гараже своими руками. Этот вид актуален для отапливаемых помещений. Устанавливают тепловентилятор. Разность температур внутри и снаружи «автодома» большая и она характерна для зимнего периода. В этот время вентиляция гаража должна быть особенно активной и постоянной. Создание вентиляции в гараже своими руками схему требует детальную.

Начертить правильно можно своими руками. Вытяжная принудительная вентиляция требует следующих материалов и инструментов:

перфоратора;
герметичного материала;
отрезного инструмента (болгарки);
пластиковых или металлических воздуховодов;
решеток (ластиковые или из металла);
электровентиляторов.

Все металлические материалы требуют покраски. Тогда вентиляционное устройство не будет ржаветь. Но это затратное мероприятие. Поможет дополнительно установленный тепловентилятор. Это механическая система обмена воздуха. Ее структуру составляют:

Модуль, который располагает фильтром, электрокалорифером, вентиляторами.
Вытяжными изделиями, оборудованными двумя вентиляторами и каналом удаления воздуха из помещения.

Стоит помнить, что это самая дорогостоящая система. Вентиляция гаража может быть дешевой, если применить естественную самодельную вентиляцию в гараже своими руками. Естественная система обмена воздуха также хороша, если изготовить даже такую вентиляцию в железном гараже своими руками.

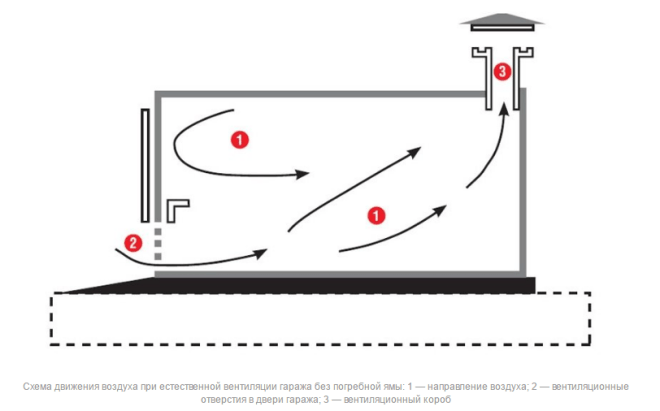

Естественный воздухообмен

Вентиляция гаража — естественная

Для этого необходимо произвести расчет отверстия канала. Здесь доминантным исходным пунктом будет площадь «автодома». На квадратный метр площади необходимо использовать 1,5 см сечения воздушного канала. Приведем пример. Пусть площадь помещения составляет 20 м². Умножаем это значение на 1,5 см, получим 30см. Таким должно быть сечение воздушного короба.

В стенах помещения проделывают соответствующего диаметра отверстия. С таким расчетом, чтобы трубы свободно входили в них. Так постепенно происходит монтаж естественной вентиляции в гараже своими руками. В ход идет перфоратор. С его помощью под потолком пробивают отверстие. Отступ не больше 15-20 см. Работа не составляет особого труда, когда стены из пеноблоков. В нее вставляют пластиковые или другие трубы. Если устраивается вентиляция гаража из железа, то отверстия просто высверливаются.

Для притока воздуха также в стенах помещения проделывают отверстия. Диаметр их должен быть таким, чтобы свободно можно было установить пластиковые или другие трубы. Это приточная система.

Затем, таким же образом, выполняется вытяжная канальная система. Отверстие пробивают в противоположной стене. Её локация непосредственно под крышей. Используют одинаковые инструменты. Трубы выводят по крышу. Такой изначальный алгоритм устройства вентиляции в гараже своими руками.

Чем выше вытяжная система, тем лучше. Но стоит придерживаться оптимальных вариантов. Нормальная вытяжная система считается, если воздушный отвод будет возвышаться полметра над крышей. Трубы по окружности в стыках со стеновыми конструкциями, заполняют герметиком. Вытяжку целесообразно снабдить решетками, чтобы внутрь не попали мыши и другие грызуны.

Комбинированный воздухообмен

Естественная вентиляция гаража может быть дополнена принудительным вариантом. Ее устройство эффективно дополнит вытяжку существующую, и создаст условия обмена воздуха независимо от атмосферных капризов. Дооснащение касается только установкой вентилятора для гаража своими руками. Рекомендуется установить тепловентилятор. Его включения можно считать спорадическими, и они будут зависеть только от капризов внешней атмосферы. Это лучший и легкий вариант приточно вытяжной вентиляции в гараже своими руками.

Приточная вентиляция в принципе не имеет отличий от стандартных воздухообменов, которые гарантирует естественная регуляция воздушного потока. Просто гаражная вентиляция получает тепловентилятор, включающийся от случая к случаю. Экономичное и простое устройство. Требуется только правильно его расположить в системе. Обычно монтаж производят в утепленной зоне воздушного коллектора. Приточная система воздуха редко дает сбой.

Термовентилятор монтируют:

непосредственно в стену;
или другим способом.

В нерабочем положении при соответствующей розе ветров вентилятор сам будет вращаться, перемешивая воздух «в автодоме». Такая вентиляция гаража не затратная, и эффективная, поскольку включается при полном штиле. А при ветре, приточная система безотказная. При устройстве нужно знать розу ветров. Для того используют флюгер. Простой, безошибочный прибор, который нетрудно изготовить самому. Самодельный флюгер покажет направление ветра.

Многие автолюбители нашли в комбинированной вентиляции и минусы:

Считают затруднительным включать и выключать термовентилятор.
Входящий воздух с улицы не очищается.

Что можно посоветовать. Нужно, чтобы схема предусмотрела возможность установки тепловентилятора для гаража своими руками.

И еще. При устройстве вентиляции нужно предельно точно изготавливать отверстия. Здесь не рекомендуется их нарезать на глазок. Точность выбора места отверстия гарантирует экономию труб и другого материала.

Асбестовые трубы - ходовой материал

Для снижения затрат при монтаже вентиляции в гараже используют почти подручные материалы. Например, как сделать вентиляцию в гараже асбестовыми трубами. Ответ несложный. Просто. Вместо дорогостоящих металлических и других трубопроводом их. Преимущество очевидно. Они не требуют покраски. Такое устройство вентиляционное гаража для покраски своими руками не нуждается. Экономится время, средства. Притом можно асбестовые воздуховоды применить в приточной вентиляции. Будут неплохими конструктивными элементами при устройстве вентиляции в металлическом гараже своими руками. На сто процентов они пригодны и для покраски, кто обожает эстетику в своем «автодоме». Они более гармонично интегрируются в стеновые отверстия, особенно в кирпичные. Или изготовленные из пеноблоков. Самодельную трубную вентиляцию из воздухопроводов асбестовых выгодно использовать и по некоторым принципиально важным соображениям. Она не горит, держит приличную положительную температуру. Самодельная вентиляция из асбестовых труб долговечная и надежная. Сублимируется, как надежный воздухоотвод в гараже с автономным отоплением.

17.01.2017

Если от недоброжелателей имущество, которое находится в гараже, надежно защищено прочными стенами и воротами сооружения, то враги невидимые способны нанести значительный урон самым неожиданным образом. Ответьте честно – как часто вы заходили в собственный гараж и чувствовали в воздухе затхлый и влажный (если можно так выразиться) запах? Немногие знают, но повышенная влажность также может серьезно навредить автомобилю. И вентиляция в гараже – это лучшее решение данной проблемы.

Схема вентиляции гаража

Для чего вообще нужна вентиляция гаража

Уверенность, а скорее, даже заблуждение многих автовладельцев в том, что в проветривании данное помещение не нуждается, запросто опровергают последствия неимения такого рода системы.

В помещении образуется токсичная среда, способная отрицательно повлиять на здоровье владельца. Если вентиляционной системы не будет, то в гараже сформируется атмосфера, провоцирующая вялое состояние, мигрени или даже интоксикацию. Даже если вы не будете ощущать испарения от сжигания топлива, то есть концентрация их будет незначительной, в дальнейшем токсины будут накапливаться и обязательно дадут о себе знать.
Сырость разрушающе воздействует на металлические элементы транспортного средства, а также на электронное оборудование. Более того, избыток влаги может навредить не только автомобилю, но и стенам, опорам из дерева и иным конструктивным элементам (на их поверхностях появится грибок).

Если вы оборудуете даже самую простую вентиляционную систему, то сумеете предотвратить все эти негативные последствия. Тем более что в соответствии со СНиПом 21-02-99 все постройки хозяйственного назначения обязательно должны оснащаться такими коммуникационными системами наравне с жилыми помещениями.

Обратите внимание! Вне зависимости от того, насколько сложна в плане конструкции и техники система вентиляции, она должна присутствовать как в отапливаемом, так и в холодном гараже. По нормативам воздух снаружи должен поступать внутрь в объемах не менее 180-ти кубов в час, в то время как температурный показатель внутри данной пристройки должна составлять +5 градусов.

Если же ознакомиться с европейскими требованиями, то в соответствии с ними периодичность полного воздухообмена в гараже должна составлять не менее 6-10 раз за день. Также заметим, что вентиляцию, способную обдувать автомобиль и обеспечивать воздухообмен, необходимо устанавливать как в традиционные одноэтажные, так и в двухэтажные гаражные пристройки. Во втором случае речь идет об объектах с мастерской, расположенной сверху. Еще сюда относятся гаражи с смотровыми ямами. Словом, все помещения, находящиеся в гараже, должны проветриваться одинаково хорошо.

Помимо того, в обязательном порядке должна присутствовать автономная вентиляция погреба (при наличии такового), ведь если погреб изолирован, то циркуляция воздушных масс в нем не будет достаточной, чтобы устранять избыток влажности и сопутствующие ароматы.

Критерии выбора оптимальной схемы вентиляции

Вентиляция в гараже должна разрабатываться еще при составлении проекта, поскольку различные функциональные отверстия на цоколе и стенках здания должны проделываться еще при возведении постройки. Обязательно принимайте во внимание кол-во этажей, кол-во автомобилей, которые предположительно будут здесь находиться, площадь всех помещений и каждого из них отдельно, а также высоту. Здесь же вам придется выбрать наиболее подходящий вариант обустройства вентиляционной системы, а это, в свою очередь, во многом зависит от возлагаемых функций.

Существует несколько типов вентиляционной системы, рассмотрим особенности каждой из них.

Естественная вентиляция. В ее основе лежат правила аэродинамики, а также способность воздуха перемещаться без принуждения.
Механическая. Для ее осуществления применяются специальные установки, которые побуждают приток/отток воздуха.
Комбинированная. Является удачным сочетанием предыдущих двух разновидностей, так как в ней естественный воздухообмен действует в тандеме с механическим оборудованием, стимулирующим перемещения воздуха.

Во всех трех случаях может применяться как один, так и два канала. А для стимуляции принудительного движения воздуха вполне достаточно, как правило, только одного отверстия.

С целью создания необходимых отверстий используются трубы, произведенные из металла либо асбеста. Их диаметр рассчитывается на основании объемов воздуха, которые предстоит заменять. В соответствии с нормативами, это 1,5 сантиметра на каждый квадратный метр площади. Иными словами, если вам нужно оборудовать десятиметровый гараж, то для этого понадобится пара куском металлической трубы с поперечным сечением в 15 сантиметров. Для расчета размеров отверстий вентиляции можно использовать и иную формулу, по которой 1/3 всей площади помещения должна соответствовать общему размеру всех отверстий для вентиляции. Такую формулу, как правило, используют при расчете таких отверстий, которые должны монтироваться в механическую одноканальную систему.

Обратите внимание! Погреб, о чем уже упоминалось ранее, должен проветриваться отдельно, если он вообще имеется. Смотровой же яме внимание должно уделяться такое же, как и помещению в целом.

Что потребуется для обустройства вентиляционной системы?

Если говорить об инструментах и расходном материале, то для работы понадобится:

болгарка;
решетки для труб;
перфоратор;
вентиляторы (если система планируется принудительного типа);
трубы подходящего диаметра;
герметик.

Теперь, ознакомившись с теоретическими аспектами и подготовив все необходимое, можете приступать непосредственно к обустройству вентиляции. Рассмотрим каждый из способов обустройства по отдельности.

Вариант первый. Естественная вентиляция гаража

Оборудование вентиляции такого типа ничего сложного собой не представляет: еще во время строительства гаража необходимо позаботиться об отверстиях в стенах. Посредством одних отверстий воздух будет выводиться из помещения, посредством других – подаваться с улицы. Сама регулировка процесса в данном случае происходит за счет разницы в давлении и температурных показателях.

Отверстие, посредством которого воздух будет забираться снаружи, должно располагаться примерно в 15-ти сантиметрах от пола. Для подачи воздуха будет служить небольшая труба, высота расположения которой относительно земли должна составлять около 40 сантиметров. Будет отлично, если расположение приточного входа будет совпадать с местом сильных и частых ветров. В таком случае вентиляция в гараже будет более эффективной. Однако это в большинстве случаев весьма проблематично.

Если вам приходиться бурить уже возведенные кирпичные стены, используйте для этих целей перфоратор. Что же касается оттока, то он, наоборот, должен располагаться как можно выше (в самом потолке либо, как вариант, в 10-ти сантиметрах от него). Далее выход необходимо вывести на крышку с помощью трубы высотой не менее полуметра.

Обратите внимание! Для заполнения пустот, образовавшихся между кирпичами и трубами, применяйте герметик, предназначающийся для работы с материалами разного происхождения. На вход установите сетку, которая защитит систему от насекомых и грызунов. Выход закройте «грибом» для защиты от атмосферных осадков.

В зимнее время трубы, которые не утеплены, могут обмерзать, а внутри может образовываться иней. По этой причине требуется качественное утепление, регулярная чистка и установка специальных задвижек – так вентиляционная система будет всегда работоспособной. Хотя и хлопот вам при этом добавится изрядно.

Обратите внимание! Недостаток данного способа обустройства заключается в зависимости от погодных капризов. Если на улице жарко, вентиляция прекратит работу до тех пор, пока температура снаружи не опустится ниже температуры внутри гаража.

Вариант второй. Механическая вентиляция гаража

Для такой системы потребуются определенные капиталовложения, однако эффективность будет максимальной. Более того, это единственно возможный вариант для гаражей подземного типа. И последнее. Вентиляция необходима для того, чтобы очищать помещение от различных сопутствующих газов и запахов.

Но как быть, если вам «повезло» приобрести гараж в загазованном регионе, а воздух на улице ничем не лучше того, что в помещении? На помощь приходит приточная вентиляция, способная прогонять поступающий воздух через набор фильтров, охлаждая его либо прогревая)все зависит от погодных условий).

Что касается процедуры монтажа, то она состоит не только в бурении вентиляционных отверстий, но также и в грамотном обустройство у потолка воздуховодов. Как правило, трубные система в гаражах никак не маскируются, а потому монтаж оборудования должен выполняться с предельной аккуратностью и таким образом, чтобы оно не помешало никому в будущем.

Вы можете прибегнуть к электрическому прогреву поступающего воздуха, однако данный вариант слишком дорогой и не каждому по душе. Предпочтительнее применить рекуператоры – специальные устройства, нагревающие входящие воздушные массы, отдавая им часть тепловой энергии от выходящих.

Хотя есть и другой, не менее эффективный метод нагрева – при помощи водяного калорифера. Оптимальный вариант для гаражей, которые пристроены к дому и имеют отопительную систему.

Вариант третий. Комбинированная вентиляция в гараже

Такая вентиляция в гараже даст возможность добиться максимальной эффективности системы с не слишком большими расходами. Принцип предельно прост: один поток воздуха необходимо сделать естественным, а для стимуляции другого использовать вентилятор. К примеру, для искусственного оттока будет применяться вытяжной вентилятор (ему предстоит «высасывать» воздух из гаража с целью освобождения места для свежего наружного воздуха). При этом не играет особой роли тот факт, в каком именно месте будет располагаться вытяжка – устанавливайте ее там, где вам удобно!

Существует три возможных типа вентиляторов:

канальный;

крышный;

накладной.

Однако максимальное потребление электрической энергии для каждого из типов не превышает 20-ти ватт. Что касается стоимости вентилятора, то она тоже относительно низкая – в пределах 500-2500 рублей. А вот циркуляция воздушных масс в таком случае всегда будет стабильной, причем вне зависимости от погоды.

Также можете использовать прямой гладкий кусок трубы с целью увеличения тяги. А место, где располагается вентилятор, в обязательном порядке нуждается в теплоизоляции.

Для запуска оборудования придется действовать вручную. В некоторых случаях оно подсоединяется к переключателю освещения – так владелец не будет забывать отключать/включать вентиляцию. Также вы можете приобрести модель с таймером, которая автоматически проветривает помещение еще определенное время после отъезда владельца, после чего все так же автоматически деактивируется.

Обратите внимание! В качестве естественных приточных отверстий могут использоваться металлические решетки, установленные в нижней части воротного полотна. При этом габариты данных решеток должны быть вдвое большими, чем габариты отверстия для вытяжки.

Вентиляция в гараже с подвалом?

В данном случае важность вентиляционной системы вдвое выше, так как она будет защищать продукты в подвале от различных вредных веществ, которые обязательно сопровождают любое работающее транспортное средство.

Вариант первый. Естественная вентиляция

Здесь все практически так же, как и в описанном выше варианте с гаражом. Но при этом важно, чтобы гаражная вентиляция была отделена от таковой в погребе. Заведите одну трубу внутрь (она будет подавать воздух вниз) чуть ли не до самого пола. Вторую же трубу установите под потолком диагонально – она будет выводить воздушные массы через все помещения и крышу. Сверху ее высота должна составлять не менее 50-60 сантиметров. Чем больше труба будет выступать над крышей, тем сильнее получится тяга.

Обратите внимание! Установите на воздуховоды заслонки – с их помощью вы сможете перекрывать движение воздуха для сохранения требуемой температуры в подвале.

Вариант второй. Механическая вентиляция

Здесь, как мы уже выяснили, в дополнение ко всему прочему будут использоваться устройства принудительного проветривания, в качестве которых может выступать:

электрический вентилятор;
моноблок универсальный;
дефлектор;
лампа типа «Миньон».

Ознакомимся с ними более детально. Так, с вентиляторами мы уже разобрались, поэтому останавливаться на них не будем. Что касается моноблока, то он представляет собой определенное количество устройств, заключенных в едином корпусе (сюда могут входить фильтры, калориферы, те же вентиляторы и так далее).

Самый дорогостоящий, но в это время и наиболее эффективный способ того, как обеспечивается вентиляция в гараже.

Дефлектор – он, если кто не знает, устанавливается на конец выходной трубы и предназначается для разрежения и усиления тяги без применения электрической энергии.

Наконец, лампа «Миньон» необходима тогда, когда погодные условия неспособны обеспечить температурную разницу, а циркуляция вследствие этого попросту прекращается. Эта лампа нагревает воздух, вынуждая его подниматься и выходить из гаража по вытяжке.

Видео – О принудительной вентиляции подвала

Нюансы проветривания смотровой ямы

Для обеспечения комфортных условий работы смотровую яму можно оборудовать качественным освещением, разного рода полками, предназначенными для хранения оборудования, и, разумеется, вентиляцией. Вкратце выясним, как это все должно выглядеть.

Если вытяжка в помещении уже наличествует, то вы можете просто протянуть соответствующие трубы в смотровую яму. Что касается диаметра воздуховодов, то он в данном случае может составлять около 10-ти сантиметров. Труба, подающая воздух, должна заканчиваться практически у самого дна ямы, вторую же зафиксируйте с противоположной стороны, отступив от верхнего края тоже сантиметров на 10.

Подводя небольшие итоги

Итак, мы выяснили, что вентиляция в гараже является обязательным условием, вам же остается подобрать для себя только подходящую схему ее обустройства. Если ваш гараж является пристройкой к дому, то лучшим выбором станет приточно-вытяжная система. Если говорить о естественной вентиляции, то популярностью она пользуется преимущественно из-за доступности и дешевизны, однако проблем с ней впоследствии будет немало. Если вы все же желаете сэкономить, можем порекомендовать вам дешевую модернизацию вытяжки посредством дефлектора и вентилятора. Оптимальным же вариантом в плане сложности и стоимости являются системы комбинированного типа.

На этом все, удачи и теплых зим! Не забудьте посмотреть приведенный ролик по теме.

Видео – Как обустроить вентиляцию в гараже

Гараж – отличный способ защитить свой автомобиль от плохой погоды и угонщиков. Но постоянное нахождение в гараже порой становится губительным для «железного коня», да и для здоровья вредно дышать бензиновыми парами. Грязный затхлый воздух, повышенный уровень влажности – все эти «прелести» закрытого помещения в скором времени приведут к коррозии, если гараж не будет оборудован вентиляционной системой. По этой причине многих автовладельцев интересует, можно ли сделать вентиляцию своими руками? В статье мы попытаемся раскрыть этот вопрос.

Приступая к работе

Сначала отметим, что гараж может быть с погребом или без . Технологии обеспечения воздухообмена во всех случаях сходны, но отличия все же имеются. Для гаража с погребом может быть три варианта установки вентиляции.

Естественная вентиляция обеспечивает приток свежего воздуха за счет температурной разницы снаружи и внутри помещения.

Механическая вентиляция представляет собой систему из дорогостоящего оборудования, обеспечивающего приток/вытяжку воздуха.

Комбинированная вентиляционная система – это по сути та же естественная, вот только отработанный воздух в данном случае удаляется из гаража специальным оборудованием.

Обратите внимание! Мы рассмотрим лишь комбинированную и естественную вентиляцию по одной простой причине: установку механической системы может позволить себе далеко не каждый автовладелец, ведь она обойдется примерно в 4 000 $ (и это лишь минимальная стоимость оборудования).

Требования СНиПа

В СНиПе, настольной книге любого уважающего себя архитектора или строителя, указано, что свежий воздух в гараж должен поступать в объеме 180 л/час. Подразумевается, что воздух будет циркулировать постоянно. Таковы реалии в России, в западных странах нормативы более требовательны – минимум 360 л/час.

Материалы, инструменты

Для работы нам может понадобиться следующее:

перфоратор;
герметик;
болгарка;
трубы, металлические или пластиковые, Ø 10-20 см;
металлические решетки;
вентиляторы.

Вентиляция в гараже с подвалом

Начнем с более дешевого варианта – естественной вентиляции. Ее достаточно легко оборудовать, кроме того, она идеально подходит для гаража, имеющего погреб.

Технология организации естественной вентиляции

Этап 1. Для начала производим расчет вентиляции, основываясь на площади гаражного помещения. Согласно требованиям, на 10 м² требуется 15 см диаметра воздуховодов. Приведем небольшой пример. Допустим, размеры нашего гаража – 6 на 4 метра. Получается, что его площадь – 24 м². Далее действуем по формуле:

2,4 х 15 = 36 см

Результат – диаметр каналов вентиляции должен составлять 36 см, но лишь в том случае, если в гараже только одна вытяжка и один приточный канал. Если вытяжек две, то полученную цифру нужно разделить надвое.

Этап 2 . Проделываем в стенах отверстия, куда в дальнейшем будут вставлены трубы для притока воздуха. Их нужно делать на высоте 10-15 см от пола. Если гараж кирпичный или бетонный, то используем перфоратор.

Этап 3 . Когда приточные отверстия будут готовы, делаем вытяжку. Она будет находиться на противоположной стене под потолком. Инструменты используем те же. Труба, вставленная в это отверстие, будет выводиться над крышей. Чем большей будет ее длина, тем интенсивнее будет воздухообмен в помещении. В целом, труба должна выступать минимум на 50 см над крышей.

Этап 4. Заполняем герметиком пустоты между стеной и трубами. Особое внимание уделяем выбору герметика – он должен обеспечивать качественное скрепление «разношерстных» материалов.

Также стоит позаботиться об оборудовании воздуховодов защитными решетками. Это позволит обезопасить помещение вашего гаража от проникновения насекомых и грызунов. Кроме того, над трубой вытяжки можно соорудить небольшой купол, чтобы в нее не попадали атмосферные осадки.

На этом работы закончены. Как и было обещано, монтаж естественной вентиляции – процедура, расходы на которую составят порядка 50 долларов.

Обратите внимание! Эта вентиляция эффективна лишь когда температура на улице ниже +12 С°. В летнее время ниже она может превышать эту отметку, из-за чего воздухообмен если и будет происходить, то крайне вяло.

Видео – Образец гаража. Вентиляция

Технология монтажа комбинированной вентиляции

Совмещенный тип вентиляции, как уже говорилось, во многом напоминает естественную. В ее конструкцию входят аналогичные вытяжки и приточные воздуховоды, те же трубы и отверстия (вот только последние можно располагать где угодно, не обязательно на противоположных стенах). Воздух будет удаляться вентиляторами, установленными в вытяжные отверстия. Касаемо же притока, то он, как и раньше, будет происходить естественным образом.

Обратите внимание! Установив комбинированную вентиляцию, вы сделаете правильный выбор, ведь она будет эффективно работать не только зимой, но и летом. Вентиляторы при этом будут потреблять незначительное количество энергии, так что особо переплачивать за электричество не придется.

Покупайте только те вентиляторы, которые издают при работе минимальный шум.

Если выбирать, какую из двух систем вентиляции устанавливать в гараже, то лучше всего, конечно, остановиться на комбинированной системе. Затраты на их создание практически равны, разница лишь в стоимости вентиляторов.

Видео – Принудительная вентиляция гаража

Вентиляция смотровой ямы

Смотровая яма – надежный помощник для каждого владельца автомобиля. В ней должно находиться все необходимое – ключи, инструменты, емкости для хранения масел и топлива, освещение и вентиляция. Все это необходимо для удобного и эффективного проведения ремонтных работ.

Для смотровой ямы вполне достаточно естественной вентиляции. Если она будет работать автономно от основной системы, то большие трубы нам не понадобятся – хватит и 10 см в диаметре. Одну из них устанавливаем в нижнем углу ямы на высоте 10 см от пола, вторую – в противоположный угол, но уже в 10 см от потолка (это будет вытяжка и второй конец этой трубы должен выводить воздух наружу). Защитите вытяжку от попадания мусора, как было описано в предыдущей главе.

И последний совет в заключение: в зимнее время смотровую яму и погреб лучше закрывать, чтобы в помещение не попадала влага и сторонние предметы.

В гараже в обязательном порядке должна быть, т.к. имеющийся в этом помещении погреб зачастую применяется при хранении разнообразных предметов. Помимо этого любой гараж всегда содержит большое количество запчастей для машины, а они обязаны храниться в сухих условиях. Вытяжка в гараже способствует удалению повышенной влажности, которая приводит к образованию неприятных затхлых запахов, плесени и грибков на стенах. В подобных условиях детали начнут покрываться ржавчиной. Поэтому о том, как правильно сделать вытяжку в гараже необходимо задумываться еще на этапе разработки проекта.

Если в гараже устроить подвал, то он превратится в многофункциональное строение, которое помимо ремонта и хранения автомобиля, можно будет сохранять продовольствие. Однако подобное решение потребует от вас дополнительных мероприятий, которые должны обеспечить приток свежего воздуха к вашим продуктам, а также для удаления лишних запахов и сырости. Именно поэтому эффективная вентиляция подвала в гараже – это необходимый этап обеспечения оптимальных условий хранения как продовольствий, так и автомобиля.

Зачем нужна вентиляция подвала?

Обустройство эффективной вентиляции будет защищать гараж от множества отрицательных факторов. Первое – негативное влияние конденсата. Особенно это коснется зимнего времени года. Подвал – это такое место, которое имеет повышенное влагосодержание. Оно может выражаться, в зависимости от времени года, либо в виде конденсата, либо в форме инея.

Этот отрицательный фактор является причиной заражения хранящихся овощей, после чего они поддаются гниению. Появляется плесень и ей характерный неприятный запах в подвале. Помимо этого, повышенная влажность является одной из причин развития ржавчины на кузове автомобиля и металлических частях помещения. Именно поэтому эффективная вентиляция подвалов и погребов является основным способом создания оптимальных условий для содержания продуктов питания и автомобилей.

Вторым негативным моментом, от которого будет защищать выполненная вентиляция подвала своими руками – это различные токсичные смеси: пары выхлопных газов, топлива, масел, растворителей и т.д. Для оптимальных и комфортный условий хранения продуктов и машины в гараже необходимо обеспечить приток свежего воздуха и отбор внутреннего. Для этих целей отлично подходит приточно-вытяжная вентиляция. Определение типа вентиляции будет зависеть от различных индивидуальных условий. Так, приточно-вытяжная может быть как естественной, так и принудительной.

Можно ли делать гараж без вытяжки?

Конечно же, в погребе гаража может не быть вентиляции. Однако в последующем могут возникать определенные проблемы, т.к. основная часть автовладельцев размещают в нем авто на зиму. А что будет если отсутствует вентилирование? Все металлические элементы будут подвергаться воздействию коррозии.

Помимо этого это помещения часто используется для самостоятельного ремонта машины. Периодически мероприятия сопряжены с применением вредных или опасных веществ. В связи с этим правильная вентиляция подвала способна удалять опасное испарение из сооружения и понизить опасность для здоровья.

Еще стоит напомнить о повышенном уровне влажности в зданиях, в которых не происходит вентилирование. Подобная проблема не решается даже обустройством надежного обогрева.

Подбор системы

В погребе гаража, как и в любых других помещениях, обязан быть организован нормальный воздухообмен. Он должен обладать достаточной эффективностью, чтобы исключать риски возникновения грибков и плесени, а также повышенной влажности. Вентиляция погреба в гараже может быть реализована в естественном или принудительном типе. Смешанный тип используется не часто, но она достаточно эффективна в летние периоды, когда в итоге повышения температуры процесс циркуляции замедляется или прекращается совсем.

Принудительная система в основном сооружается с привлечением специализированных организаций. Естественная же не станет проблемой даже для людей без опыта осуществления подобных операций. Список необходимых материалов также не велик.

Главным условием полноценного устранения негативных факторов является обеспечение верной схемы вентиляции гаража с подвалом. Так приточная система будет отличным решением для обеспечения постоянного поступления в подвал свежего воздуха. Вытяжная будет отлично очищать его в помещении. Но все же наиболее верным решением для гаража будет комбинированная система – приточно-вытяжная система вентиляции. Такая система может быть организована 2 способами:

Естественная вентиляция подвала – является наиболее дешевым и простым вариантом. Будет достаточно смонтировать 2 трубы, которые и будут выполнять функции подачи и отбора воздуха.

Система, основанная на перепаде температур в помещении и улицы. Но подобная схема прекращает работать в летний период, когда температуры сравниваются. С другой стороны зимой тоже бывают неполадки системы в связи с закупоркой инеем. В связи с этим естественную вентиляцию желательно использовать в небольших гаражах и при обеспечении постоянного обслуживания труб. Как вариант для облегчения обслуживания – можно поставить съемный элемент выходной части.

Второй вариант – принудительная вентиляция гаража. Это отличный способ обеспечения оптимального микроклимата в замкнутых помещениях. Принцип работы следующий: воздух подается и удаляется из помещения специальными устройствами. Организовать воздухообмен можно как по обычной схеме – с использованием 2 труб, так по нестандартной – с использованием 1 двухстворчатой.

Достоинством первого варианта является безусловная дешевизна. Однако этот способ для вентиляции в подвале не будет подходить для больших гаражей. Именно поэтому приточный способ вентиляции будет самым оптимальным способом воздухообмена. А вот для большей экономии можно применить комбинированный способ: установить и вентиляторы и организовать естественный обмен.

Обустройство естественной системы вентиляции

Естественная вентиляция в подвале гаража используется намного чаще, принудительной. Ее эффективность достаточна для организации качественного воздухообмена в этом небольшом помещении .

Плюсы и минусы

Верно обустроенная система обязана обеспечивать качественное вентилирование. Весь процесс монтажа может быть выполнен своими силами, что позволит сэкономить на найме специалистов. Прежде, чем приступать к решению вопроса как сделать вытяжку в гараже своими руками следует определиться с тем, насколько она будет подходить к вашему сооружению.

Естественная вентиляция подвала обладает следующими достоинствами:

Невысокая стоимость сооружения. Если сделать все своими силами, то цена снижается в разы.
Минимальное время на монтаж. Установка может проводиться в любое время года и степени готовности сооружения.

Однако имеется и свой недостаток – в летние периоды времени при повышении температуры окружающего воздуха движение воздушных потоков замедляется или вовсе прекращается. Для больших помещений в этом случае выходом будет использовать либо принудительную вытяжку в погребе, либо смешанный вариант. Это стоит также продумать до начала монтажа.

Способы монтажа

Естественная вентиляция в гараже с подвалом выполняется несколькими способами. Вы можете выбрать наиболее вам подходящий. Вытяжка в погребе обязана выполнять все требования по уровню притока воздуха. Далее разберем процесс обустройства.

Для обеспечения нормального воздухопритока необходимо монтировать 2 трубы. С помощью приточной воздушные массы станут проникать внутрь, а с помощью другой выходить наружу.

Можно повысить степень воздухообмена, если вытяжку в погребе сделать с трубами в различных местах и уровнях. За счет этого можно исключить забор свежего воздуха одной из труб.

Оптимальное расположение вытяжной трубы – у потолка. Вторая должна размещаться внизу на уровне 500-600 мм от пола. Малое сечение использовать нежелательно.

Подобный способ организации воздухообмена в погребе в гараже основан на разнице удельного веса теплого воздуха внутри помещения и холодного снаружи. Это и есть естественных принцип воздухообмена.

Итак, как правильно сделать вентиляцию в подвале, технология:

Вытяжная труба должна быть выведена на уровень, который находится выше, чем конек крыши. Желательно, чтобы она была двойной. Если имеется чердак и она проходит через него, то в месте прохода стоит ее утеплить. Чем на более высоком уровне будет находиться вытяжка, тем более эффективным будет процесс. Самыми приемлемыми материалами является пластик и ПВХ.
Сечение должно подбираться исходя из размеров помещения. К примеру, с площадью до 10 м2 должно выбираться сечение не менее 120х120 мм. Если устанавливается одна труба, то диаметром не менее 150 мм. Сечение должно быть одинаковым по всей ее длине.
Обе трубы необходимо располагать в разных сторонах помещения. Самым оптимальным местом являются противоположные углы. Чем меньше вытяжка из погреба в гараже имеет поворотов, тем эффективнее будет процесс. Идеальным случаем является полное их отсутствие.
Приточный трубопровод лучше всего работает возле пола. Отверстие следует закрывать сеткой, чтобы туда не проникали животные или грызуны. Вытяжная – возле потолка.
Верх вытяжного трубопровода необходимо размещать как можно выше над коньком здания. При односкатной крыше замер следует проводить от наиболее высокого места.
Вытяжка в подвале гаража с высокой вытяжной трубой будет обеспечивать наилучшую эффективность. К тому же не возникнет занос снежными покровами.
Контроль за процессом вентилирования осуществляется при помощи регулировочных заслонок, которые встроены в каждую из труб. Ими возможно высушить помещение или же настроить регулировку подаваемых воздушных масс. Это будет актуально особенно в зимние периоды времени.
Наружные участки труб следует обеспечить защитными козырьками. Таким образом вытяжка в гараж будет защищена от проникновения осадков.
Через вытяжной трубопровод выходят теплые потоки. Поэтому при понижении температуры окружающего воздуха возможно образование конденсата. К тому же существует возможность снижения отверстия для прохода воздуха или даже полностью забивать сечение трубы. Для исключения этого следует провести утепление в том месте, в котором она проходит сквозь крышу.
При утеплении трубы подвала в гаражном помещении необходимо использовать материалы, обладающие стойкостью к воздействию влаги.

При правильном монтаже вытяжка в подвале гаража способна обеспечить качественное вентилирование и помещение станет более приспособленным для эксплуатации.

Принудительная система

Принудительная вытяжка в гараже позволяет создать условия для движения воздуха, при которых процесс не зависит от погодных условий. Для этого вытяжка обустраивается другим способом. В дополнение устанавливается вентилятор с электроприводом. Именно он будет создавать требуемое движение воздуха. Происходит принудительное удаление воздуха из помещения и нагнетание свежего по приточному трубопроводу.

Разобраться, как сделать вентиляцию в гараже, которая будет работать круглогодично, не сложно. Всю работу также можно выполнить своими силами. В этом случае от мощности вентилятора будет зависеть общий уровень эффективности системы.

Собрать схему монтажа возможно на базе уже существующего естественного типа. Для этого во внутреннее сечение вытяжного трубопровода следует вмонтировать вентилятор. Для того, чтобы обеспечить вентиляцию все уровни помещения вентилятор следует устанавливать под гаражным потолком. Так вытяжка будет происходить со всего объема помещения. Однако нужно учитывать, правильная вентиляция в этом случае подразумевает установку вентилятора такой мощности, которой будет хватать на весь объем сооружения.

После этого осуществляется прокладка электрокабеля, установка выключателя и установка решетки на трубу. Снаружи на верхнем конце устанавливается козырек для защиты от осадков.

Обеспечить поток возможно и не только при помощи вентиляторов:

Поворотный диффузор-флюгер – является проверенным вариантом, который следует установить на верху приточной трубы. Он будет использовать энергию напора ветра.
Дефлектор (воллер или вентиляционная турбина) – обеспечивает организацию эффективной вентиляции. Он создает области разреженного воздуха, тем самым усиливая воздухообмен. Дефлекторы должны устанавливаться на выходах вытяжных каналов.
Самым простым вариантом будет подключение электрической лампочки в трубе на выходе. Это обеспечит подогрев протекающего воздуха и ускорит его движение.

Что нужно знать при монтаже?

Когда реализована принудительная вытяжка в гараже беспокоиться о плохой вентиляции летом не стоит. Механическое нагнетание обеспечивает качественный воздухообмен в любые периоды года.

В подобном типе вентиляторы допускается монтировать как в одном вентканале, так и в обоих одновременно. При одинарной установке он внедряется в вытяжную трубу, т.к. в этом случае усиливается приток свежих воздушных масс.

Если же интересует вопрос о потреблении электричества вентиляторами , то можно с уверенностью сказать, что подобная вытяжка для гаража своими руками не станет потреблять значительного количества электроэнергии, оно минимально.

При выборе естественного типа вентилирования полезными будут следующие рекомендации. Однако их стоит принимать во внимание и при работе с механическим типом:

Нормативы предполагают, что на 1м2 обустраивается примерно 26 см2 в сечении вентканал;
Диаметры приточной и отводящей трубы должны быть равными;
Чем выше находится над коньком труба, тем лучше работает система. Оптимально размещать конец трубы на высоте 0,8-1 метра от конька или высшей точки;
В вытяжке установите дефлектор. Он благоприятно оказывает влияние на силу тяги, т.к. образуется разряженное давление возле выхода;
Защитить от попадания мусора помогут решетки.

Не лишним будет установка регулировочных заслонок. Они позволят проводить регулировку подаваемого и удаляемого воздуха.

Какую бы систему вы ни выбрали, вытяжка в гараже своими руками должна проектироваться и монтироваться без ошибок. В противном случае возможны проблемы при эксплуатации. Поэтому если у вас нет достаточных знаний и опыта в этой сфере лучше получить рекомендации у профессионалов в этой области. Хотя многие предпочитают выполнять все своими силами.

Многие автовладельцы пользуются гаражом для того, чтобы защитить свой автомобиль от угона и неблагоприятных погодных условий. Однако, при отсутствии хорошей вентиляции создаются крайне неблагоприятные условия для машины в виде повышенной влажности, вызывающей коррозию металла. Не стоит забывать и о том, что для человека кроется опасность отравления парами бензина или другими производными работы двигателя. В этой статье будет рассмотрено как сделать вентиляцию в гараже своими руками.

Классы воздухообмена в гараже

Необходимо заметить, что проветривание гаражного бокса с подвалом и без него практически не отличаются друг от друга.

Вентиляция в гараже своими руками может быть изготовлена по следующим схемам:

естественная. Является самой простой из всех. Воздухообмен в помещении осуществляется за счет различия температур в помещении и снаружи;
механическая (принудительная). Система является дорогостоящей, однако наиболее эффективной. Воздухообмен происходит за счет оборудования, производящего поступление и удаление воздуха;
комбинированная. Работает аналогично естественной, отличаясь добавлением в схему вентилятора для удаления воздуха из помещения.

СНиП и вентиляция

Для нежилых помещений нормы вентиляции также строго регламентируют циркуляцию воздуха.

Строительные нормы и правила предусматривают обеспечение воздухом гаражного помещения в количестве 180 литров в час.

Циркуляция воздушных масс должна быть организована постоянно. Отметим, что в западных странах эта цифра превышает и должна быть выше в два раза.

Если говорить о материалах, из которых построено помещение, вентиляция в металлическом гараже ничем не будет отличаться от вентиляции в кирпичном или бетонном гараже.

Оборудование и материалы

Для установки вентиляции понадобятся следующие инструменты: болгарка и перфоратор.

Без электроинструмента — никуда

После расчета приобретаются трубы из металла или пластика, а также герметик и вентиляторы. Если есть желание обезопасить вентиляционные вход и выход, необходимо приобрести решетки и крышки.

Установка естественного воздухообмена

Такая вентиляция ввиду простоты установки и дешевизны подходит многим. Ее принято использовать также для погребов.

Установка вентиляции в гараже обязательно начинается с расчета.

Согласно СНиП, на каждые 10 квадратных метров площади должно приходиться 15 сантиметров диаметра воздуховода.

Например, размер гаражного помещения равен 5 на 4 метра. Площадь гаража будет равна двадцати квадратным метрам. Рассчитываем согласно формуле: 20*1,5=30 сантиметров.

В результате получаем диаметр каналов в 30 сантиметров. Если планируется установить две вытяжки и два приточных канала, следует уменьшить эту величину вдвое.

На рисунке показана вентиляция в гараже своими руками, схема показывает расположение вентиляционных проемов.

Схема вентиляции гаража

Следующий этап – подготовка проема для поступления воздуха. Делают его при помощи перфоратора на высоте около десяти сантиметров от пола. Правильная вентиляция гаража будет происходить при установке вытяжки в противоположной приточной стене, причем желательно, чтобы отверстие было сделано по диагонали.

При помощи перфоратора проделываем то же самое, только под потолком. Это необходимо, потому что труба вентиляции будет выведена над крышей помещения на высоту примерно пятьдесят сантиметров.

Высота трубы над крышей

Далее – обработка пустот между стеной и трубой герметиком. Для более качественного скрепления нужно выбирать герметик, позволяющий соединять разные материалы.
В самом конце установки необходимо позаботиться об оборудовании защитных приспособлений. Для предотвращения попадания грызунов и насекомых в свой гараж устанавливаются защитные решетки. От осадков поможет небольшая крышка или купол.

Таким образом, монтаж вентиляции обойдется примерно в 300 рублей. Стоит учесть, что естественный воздухообмен наиболее эффективен при температуре снаружи менее 10-12 градусов Цельсия.

Соответственно, в летнее время обмен воздуха будет малоэффективен. К тому же часто зимой происходит замерзание труб, что приводит к переохлаждению помещения.

Установка комбинированной схемы

Такая схема практически не отличается от предыдущей. Точно так же будет делаться отверстие с одной стороны гаража на высоте десяти сантиметров от пола. Отличие состоит лишь в том, что нет необходимости делать вытяжное отверстие в противоположной стене. Установка вентилятора позволяет делать его в любом месте.

В комбинированной схеме добавляем вытяжной вентилятор

Таким образом, комбинированный способ обмена воздухом является более подходящим, так как будет работать эффективно в любое время года.

Что касается вентиляторов, потребление электроэнергии у многих из них минимальное, поэтому при покупке стоит выбирать тот, который будет издавать наименьшее количество шума.

Механический воздухообмен

Принудительная вентиляция в гараже осуществляется за счет установки в отверстия для притока и вытяжки воздуха вентиляторов. Однако существуют и другие устройства, способные справляться с этой задачей.

Приведем лишь некоторые из них:

Нагревательная лампочка. Ее установка производится в саму трубу. Благодаря ей происходит нагревание воздуха, а вследствие этого усиливается напор;
Флюгер-диффузор. Крепится на трубу, выполняющую приточную функцию. Работает за счет напора ветра;
Дефлектор. В отличие от флюгера-диффузора, устанавливается на вытяжке. Лучший обмен обеспечивается благодаря разжижению воздуха;
Моноблок. Среди специалистов по вытяжке считается лучшим вариантом для обеспечения вентиляции в гараже. Благодаря этой системе у владельца появляется возможность контроля всего процесса воздухообмена. Воздухообмен, сделанный таким способом, будет самым эффективным по сравнению с естественным и комбинированным. Единственный минус – стоимость установки, которая может достигать 240 тысяч рублей и более.

Однако в некоторых случаях принудительная вентиляция в гараже своими руками может быть и совсем недорогой. Для этого нужно сделать то же самое, что и для установки естественной вентиляции: перфоратором проделать отверстия в противоположных друг другу стенах по диагонали и установить в них трубы. Далее на входные отверстия воздуховодов устанавливается по вентилятору.

Такая схема позволит регулировать воздухообмен в любое время года. Для того, чтобы зимой воздуховод и сам гаражный бокс не замерзали, можно поставить задвижки или регуляторы оборотов вентиляторов. А для сохранения помещения от влаги зимой специалисты советуют закрывать смотровую яму или погреб.

Очищение воздуха в погребе

Как правило, гараж используется не только для стоянки автомобиля, но и для хранения продуктов. Соответственно, это тоже дает дополнительную влагу. Но даже если хранение не производится, проветривание ямы должно быть организовано для комфортной работы в нем.

Как отмечают специалисты, в погребе естественная вентиляция является лучшим вариантом.

При условии хорошего воздухообмена в помещении возможно использовать трубы диаметром 10 сантиметров.

Одна из них устанавливается в районе десяти сантиметров от пола, а вторая на противоположной стороне в десяти сантиметрах от потолка. Конец верхней трубы выводится наружу.

Также стоит позаботиться и о защите вытяжки.

Заключение

Итак, мы рассмотрели, как правильно сделать вентиляцию в гараже. Каждый из представленных вариантов имеет свои плюсы и минусы. Выбор в сторону одного из них стоит делать исходя из бюджета. Лучший по соотношению цены и качества вариант – комбинированная схема.

Как стало известно из этой статьи, вентиляция в гараже своими руками – это необходимо для каждого автовладельца, к тому же и совсем несложно. Не стоит забывать о том, что благодаря ей «железный конь» прослужит дольше, а также для хозяина гаража будет меньше опасности для здоровья при посещении этого помещения.
