Для бывалых электромонтажников нет проще работы, чем банальная установка выключателя. На самом деле ничего сверхсложного в данной операции нет. Правда, кроме обязательного соблюдения правил, обозначенных в кодексе для электриков ПУЭ, необходимо еще знание некоторых тонкостей. Они подскажут новичкам, как подключить выключатель света в любимой баньке, чтобы банные процедуры проходили в цивилизованных условиях.
Грамотный выбор «капитана» электропроводки
Звание генерала оставим себе, т.к. служить выключателю предстоит под нашим началом. Полковника присвоим пакетному выключателю старого образца или новенькому двухполюсному автомату, установленному в щитке электроснабжения загородной собственности. Полковник отдаст приказ капитану в период подключения прибора к электропроводке с целью полного снятия напряжения.
Важно! В период работы с электропроводкой поставку тока на обустраиваемый объект нужно полностью перекрыть, т.е. снять напряжение посредством отключения.
Прибор, отдающий под нашим началом команды лампочке, подбирают согласно типу имеющейся проводки. Она может быть:
- открытой – проложенной поверху стен, преимущественно сложенных из бревен или бруса;
- скрытой – проведенной в каналах-штробах, выдолбленных в кирпиче, пенобетоне, газобетоне.
С открытой проводкой все крайне просто: пути подводки и выхода электро-потока, как и места подключений, определяются невооруженным дилетантским глазом. Для обустройства бани со скрытой проводкой потребуется схема электросети, с помощью которой нужно определить точку возможной установки.
Выключатели для проводки скрытого и открытого типа отличаются конструктивно и внешне:
- Скрытые устройства для производства включения/выключения располагаются заподлицо со стенами, радуя обладателей только красивой защитной крышкой. Вся начинка прибора «утапливается» в заранее выдолбленной нише. Механизм, отдающий капитанские команды, располагают в диэлектрическом подрозетнике, подобном неглубокому стакану из пластика. Его-то и нужно установить изначально в сформированное углубление. Фиксируют скрытые подрозетники в гипсокартонных перегородках с помощью специальных распорок, в кирпичных и бетонных стенах их «сажают» на алебастр или на строительный раствор. Подрозетники к выключателям для скрытой проводки продают отдельно, их нужно подбирать в зависимости от материала стены.
- Выключатели для открытой электросети вместо чашеобразного установочного приспособления оснащены плоской пластиковой или металлической площадкой. Ее прикрепить нужно оцинкованными саморезами к деревянной стене, дюбель-гвоздями к кирпичу или бетону.
Оба варианта выключателей имеют равнозначное количество конструктивных составляющих. Это подрозетник, командный механизм и декоративно-защитные детали, выполненные из пресекающих прохождение тока диэлектрических материалов. Более подробно о выборе выключателей читайте на сайте «Совет Инженера «.
Общие принципы и алгоритм монтажа
Установка обоих типов устройств выполняется по аналогии, действуют общие принципы и единый алгоритм работ:
- Сначала крепится подрозетник, представляющий собой чашу или площадку;
- Затем производится непосредственно подключение выключателя светапосредством создания верных соединений между токоведущими проводами и командным органом;
- Потом механизм фиксируется на пластине или в стакане-подрозетнике с помощью шурупов или распорок;
- В завершении результаты усилий закрываются крышкой и надеваются клавиши.
Основная загвоздка заключается в правильном подсоединении проводов к рабоче-командному органу выключателя. А чтобы справится с этой проблемой, нужно разобраться со схемой подключения.

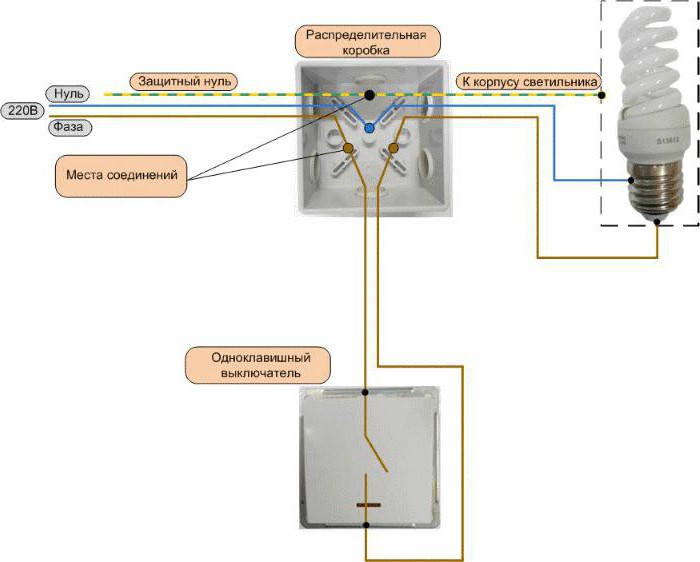

Схема подключения выключающего устройства
Несоблюдение правил установки выключателя света чревато перегревом с последующим искрением и замыканием. Еще одно весьма неприятное последствие – сохранение напряжение в проводке. Из-за него даже после выключения светильника нельзя будет заменить перегоревший элемент, не ощутив прелестей удара бытовым электротоком.
Обезопасим лично себя и собственность, вспомним о загадочных «фазах» и «нолях». Выясним и навеки запомним, что нужно к чему подключать:
- Ноль или, как принято в мире электриков, нулевая жила выводится на осветительный прибор.
- Фаза идет к выключателю. В пределах фазной жилы должна замыкаться цепь, для того чтобы лампочка загоралась и гасла. Именно при прямо противоположном выведении выключателя на ноль свет загорится и погаснет по приказу владельца, но смену лампы можно будет совершить только после путешествия к распределительному щитку с полным отключением бани от питания.
- От лампы к выключателю тоже идет участок фазы. Отключаться и включаться цепь от щелчков клавиши будет в точке разрыва фазного канала. Т.е. в месте, где начинается отрезок фазы, ведущий к лампочке, и заканчивается фазный провод, выходящий из выключателя.
Значит, к лампе подвести нужно и фазный и нулевой провод, а к выключателю только один – фазу. Заметьте, все эти хитрые переплетения находятся в распределительной коробке. По сути, интересуют они домашних мастеров, занимающихся установкой выключателя в необустроенном помещении или решивших модернизировать имеющуюся систему.
Все соединения токопроводящих участков выполняются в распределительной коробке. В пластиковых каналах или в стене соединять провода нежелательно из-за осложнений с выявлением и ремонтом поврежденных участков. Если нет рядом с местом установки распределительной коробки, протянуть фазу и ноль можно от вводного щитка.
Описанные принципы установки одноклавишного выключателя распространяются и на устройства для включения двух и более точек освещения. Соответственно клавиш у них две или более. Разница в том, что к каждой из клавиш подводится отрезок фазы от лампы, работу которой она обязана контролировать. Фаза из распределительной коробки к выключателю с любым количеством клавиш ведется исключительно одна.
Цвет и маркировка токоведущих каналов
В преобладающем большинстве случаев усовершенствование контура новым прибором владельцы бань, домов, квартир доверяют электрикам. Связываться с хитросплетениями распределительной коробки зачастую просто некогда и не с руки. Чаще всего причиной приложения усилий домашнего мастера бывает замена выключателя, когда к точке установки уже подведены фазные и нулевые токоведущие каналы.
Внимание. Новая установка выключателя или его замена выполняется только при наличии всего диапазона проводов, формирующих электропроводный контур.
Для того чтобы у неопытных электриков не возникали затруднения с определением фазы с нолем, внешняя изоляция токоведущих жил имеет «боевую» окраску:
- фазная жила будет покрыта белой или коричневой оболочкой;
- синий цвет диэлектрической защиты провозгласит: это ноль;
- желтый или зеленый колер различных оттенков – заземление.
Согласно цветным подсказкам и следует определять, как установить и к чему подсоединить выключатель света. Дополнительной услугой от производителя является нанесение обозначений на сам механизм для конкретной ориентировки по вопросам входа и выхода. Обозначаются точки подсоединений литерой L с циферкой. Например, на двухклавишном устройстве L3 обозначает вход фазы. Рядом с ним больше ничего не обнаружится. На противоположной стороне устройства в рядок расположены точки подключения L1 и L2, каждую из которых нужно вывести на отдельный осветительный прибор.
Втыкать или зажимать: что легче?
Для простоты и надежности формирования соединений, точки подключения выключателя оснащаются втычными и винтовыми приспособлениями:
- Втычные контакты накрепко зажимают зачищенный на 1 см провод пружиной. Для того чтобы разобрать соединение, с противоположной стороны втычного приспособления есть кнопка, действующая по принципу «нажал – отпустило»;
- Винтовой контакт нужно затягивать отверткой, предварительно расположив под клеммой около 2х см зачищенного провода. Ни миллиметра изоляции под клеммой быть не должно, иначе она оплавится и станет угрозой для хозяев.
Принципиальной разницы по аспектам надежности между обоими вариантами никто не наблюдает. Однако втыкать проще и быстрей. Потому выключатели с втычными контактами настойчиво советуют продавцы строительных магазинов неопытным мастерам. Электрики с ними согласны.
Как установить накладной выключатель
Русские баньки преимущественно деревянные. Скрыто прокладывать в них электрический контур находится мало желающих. Для устройства открытой проводки выпускают сейчас массу симпатичных изделий в ретро стиле, покрытых превосходной изоляцией. В компанию к ним потребуется выключатель накладного типа. Вот о последовательности его установки и поговорим.
Предположим, мы обзавелись уже выключателем для открытой проводки. Он в заводской сборке, клавиша одна. Установку и подсоединение новенького накладного выключателя света будем выполнять в следующей последовательности:
- Пользуясь шлицевой отверткой, осторожно подковыриваем и удаляем клавишу, затем снимаем защитно-декоративную крышку.
- Отсоединяем рабочий механизм.
- Разобрали. В руках осталась лишь пластина подрозетника. На ней есть отверстия для крепления к стене.
- Приложим пластину к месту установки, на всякий случай отметим точки и линию верхнего края. Проверим, чтобы она четко горизонтальной была. Не забывайте, что все последующие детали будут прикреплены к подрозетнику. Если его перекосим, то и все остальное в туже степь направится.
- Прикручиваем точно выверенную по горизонтали платформу-подрозетник оцинкованными шурупами. Ошибаться даже на пару мм не стоит – древесина «не любит» расположенных рядом прорех.
- Провода подрезаем с максимальной точностью в соответствии с типом контактов. Желательно, чтобы после всех операций излишков провода под декоративной крышкой не оказалось.
- Подсоединяем механизм к проводке, следуя подсказкам маркировки и сообразуясь с цветом провода.
- Проверяем качество созданного соединения отверткой-мультиметром или более сложным электрическим тестером.
- Все в порядке? Прикручиваем механизм.
- Ставим крышку на ее законное место, защелкиваем клавишу.
На этом процесс установки завершен.
Монтаж и подключение закрытого выключателя в картинках
Совершенно несложный процесс. Разобрали – грамотно установили и подсоединили – собрали.
Компонентов минимум, лишних гаек после сборки наверняка не окажется. Запутаться невозможно, если выяснить заранее, что к чему подключается. Все буквально располагает к проверке собственных сил в качестве начинающего электрика. Главное не забыть о правилах безопасности, иначе сила тока будет проверять вас на прочность.
Установка розеток и выключателей обычно является завершающей стадией ремонта, через которую приходится пройти как новым жителям квартиры, так и людям, решившим обновить свой дом и сделать ремонт. Установить выключатель можно самостоятельно даже без помощи мастера.
Как выбрать выключатель
Выключатели для света бывают следующих видов:
- одноклавишные
- двухклавишные
- сенсорные
- импульсные
Лучше всего для подключения выключателя подойдет одноклавишный выключатель.
Как правильно подключить выключатель света - схема. Схема подключения выключателя к лампочке
Подключить выключатель с одной клавишей не составит труда, если следовать схеме его подключения.
Схема подключения выключателя достаточно проста и выглядит следующим образом:
Как подключить выключатель света самостоятельно
Как правило, от общего электрического щитка в квартиру к коробке распределения, находящейся на высоте, подходят два провода -ноль и фаза. От выключателя в коробку проводят провод, аналогичный второму, и соединяют с ним. От лампочек и от выключателя также проходят соединительные провода, скрепление которых нужно выполнить между собой. Провод «ноль» также соединяется с таким же, который выходит от лампы. Таким образом, через коробку проходят все провода от выключателя к лампочкам, а он сам служит рубильником, отключая электрический ток от выключателя лампочки путем разрыва провода фазы, через который подается напряжение. Если неправильно соединить провода, можно коммутировать ноль. В этом случае при замене лампочки патрон все равно будет находиться под напряжением, что чревато получением травм. Проверить провода и установить, через какой из них подается напряжение, можно при помощи индикатора. После определения проводов и выполнения подключения необходимо правильно подключить выключатель в подрозетник. Следует помнить, что в старых домах может возникнуть сложность при установке современных устройств в подрозетники советского образца. Проблемы возникают из-за того, что старые и новые подрозетники имеют разную диагональ - у современных она равна 67 мм, тогда как старые были рассчитаны на установку более массивных приборов и имеют диагональ 70 мм. В таком случае может понадобиться дополнительный монтаж для надежной фиксации выключателей и розеток.
Как подключить выключатель. Как подключить выключатель к лампочке
Для подключения лампочки к выключателю вам понадобятся:
- выключатель
- электропровод
- распределительные коробки
- электроиндикаторная отвертка
- кусачки и плоскогубцы
- изолента
- крепежный элемент
- подрозетник
- перфоратор
Схема подключения выключателя к лампочке такова: в распределительной коробке должны быть заведены все провода в квартире, а также провода, идущие от выключателя и лампы. Рабочая жила сети соединяется с рабочей жилой лампочки через выключатель так, что один провод патрона соединен с нулевой жилой сети, а второй - с жилой провода, которая идет из выключателя.
Схема подключения лампочки к выключателю довольно проста. Следуя этой схеме, выключатель будет подключен правильно.
Правильное подключение выключателя. На какой высоте располагать выключатель света
Прежде чем подключить выключатель, нужно установить уровень, на котором он будет располагаться.
Выполнить монтаж розеток и выключателей можно на любой высоте. В советский период розетки располагали на уровне стола, а выключатели - достаточно высоко. Теперь розетки располагают низко. Это связано с большим количеством постоянно подключаемых приборов и нежеланием прохождения пучков проводов на виду. Выключатели тоже стали монтировать значительно ниже, на расстоянии около 1 м от пола. Как правило, это связано с тем, чтобы включение и выключение света в комнатах не вызывало затруднений у низких людей. Установку выключателя вы можете произвести в самом удобном вам месте.
Самостоятельный монтаж выключателя
Сначала нужно установить выключатель. Если выключатель монтируется на деревянной поверхности, нужно установить плашку, сделанную из пластмассы или дерева. После этого установите распределительную коробку и далее соедините выключатель и провод, заведите в гофру, прикрепите к стене.
Установите на потолке колодку с двумя токопринимающими контактами. Заведите отрезок провода для лампы в гофру и подведите его к стене с выключателем. Заведите его в отдельную коробку. После этого возьмите еще один кусок провода, заключите его в гофру и подведите в основную коробку.
Подсоедините провод с лампой и патроном к колодке на потолке, намотайте концы проводов на болт. Скрутите концы проводов в первой распределительной отвертке.
Изолируйте скрутки. Выключите электричество, раскройте концы общей сети и снова включите электричество. С помощью отвертки найдите нулевую фазу и отметьте ее.
Заведите концы всех проводов в коробку, соедините их - конец одного провода соедините с нулевой фазой сети, другой - с проводом выключателя. Свободный провод выключателя соедините с рабочей жилой сети.
Скрутите концы плоскогубцами, изолируйте лентой, сверху наденьте сизы. Включите выключатель и проверьте его работу.
Как безопасно подключить выключатель. Техника безопасности для подключения выключателя света к лампочке
Следует помнить, что соблюдение всех правил при подключении розеток и следование схеме подключения выключателя к лампочке помогут правильно подключить выключатель или розетку.
Если нужно подключить выключатель света с одной или несколькими клавишами, очень часто непрофессионалы делают одну и ту же ошибку - подводят к выключателю ноль, а не фазу. Таким образом, через люстру проходит провод, подающий напряжение, и при выключении света цепь прерывается, но происходит разрыв ноля, тогда как патрон в светильнике остается под напряжением. При смене лампы человек выступает в роли заземления и через него проходит ток. Поэтому все работы по ремонту или замене электропроводки проводят, обесточив помещение и следуя схемам подключения.
Двухклавишный выключатель является очень важным элементом для регулировки степени освещения квартиры или частного дома. Лампочки могут располагаться группами или по одной, свет на них может подаваться отдельной клавишей.
Очень часто во время ремонта при проведении новой проводки возникает вопрос, как же все-таки подключить двухклавишный выключатель, чтобы обеспечить несколько режимов освещения. Как осуществить подключение двухклавишного выключателя с учетом необходимых мер безопасности – читайте далее!
Конструкция и принцип действия двухклавишного выключателя
Конструкция двухклавишного выключателя достаточно проста. Он состоит из:
- Двух клавиш (двигающиеся вверх-вниз части).
- Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
- Клеммников (те места, к которым подводят напряжение или ток).
Редко третий элемент – клеммники – может заменяться в конструкции на винтовые зажимы. Отличие состоит в том, что первые долго и надежно держат провод, а вторые делают то же, но не зажимая провод, а закручивая его, поэтому первый вариант подключается проще и эксплуатируется дольше. Также в конструкцию может входить дополнительная подсветка – диммер, расположенная на каждой клавише. О подключении двухклавишного выключателя с диммерами читайте чуть ниже.
Внутри двухклавишного выключателя без подсветки находятся два провода, идущие параллельно друг другу и вход для фазы. Каждая из клемм, подходящая к клавишам, может независимо от другой размыкать либо смыкать контакт, вследствие чего включается одна лампа (часть ламп), вторая лампа, или все лампы вместе
Обратите внимание! Если нужно подавать ток не на одну, а сразу на несколько лампочек. Стоит обязательно использовать многожильные провода. Это как раз позволяет сделать двухклавишная модель выключателя.
Принцип действия выключателя заключается в вариативности степени освещения:
- Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).
- Есть возможность включить вторую клавишу – освещение изменится, так как одни части комнаты будут хорошо видны, а другие – немного затемнены.
- Третий вариант – включение “на полную катушку” – в положении “вкл” находятся обе клавиши – тогда комната получает максимум освещения.
Кстати, некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.
Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.
Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:
Подготовительные работы
Во время работ с электрикой нужно соблюдать предельную точность и осторожность, поэтому все материалы и инструменты, нужные для работы, должны быть приготовлены и куплены заранее:
- отвертка плоская и крестовая;
- плоскогубцы;
- бокорезы;
- изоляционная лента;
- хороший строительный нож с острым лезвием (для зачистки концов проводов);
- для обжима удобнее использовать специальный инструмент – обжимник (он не является обязательным, если провода не многожильные);
- выключатель;
- провода.
Внимание! Очень важно перед началом работ отключить напряжение в сети!
Чрезвычайно важно (особенно для непрофессионалов) заранее и правильно изобразить схему для подключения и проложить проводку.
В схему должны входить такие три провода:
- Заземляющий провод (выводится на источник света, обозначается на схеме как “0” или с помощью стрелочки, указывающей вниз).
- Нейтральный провод (выводится также на источник света, обозначается буквой “N”).
- Фаза – провод, находящийся под напряжением, который при включении должен обеспечивать лампочки питанием (клеммы под фазный провод обозначаются латинской буквой “L”).
Осуществите прокладку проводки можно одним из двух возможных способов: открытым или закрытым. Для первого понадобятся дополнительные материалы – гофротрубы или штробы, для второго – нужно продолбить канавки в стенах.
Обратите внимание, что прокладывание проводки делают перед оштукатуриванием стен и потолка. Это значит, что только после прокладки всех проводов и достаточной их изоляции можно приступать к отделочным работам.
Для проделывания небольшого углубления под выключатель придется также воспользоваться зубилом и молотком (это необязательно, если выключатель будет устанавливаться на старом месте).
Подключение двухклавишного выключателя
Перед тем как выполнять подключение нужно сначала зачистить концы проводов на 1-1,5 сантиметра для обеспечения хорошего контакта с клеммами. Если провода мощные, многожильные – на этом этапе нужно отпрессовать их концы.
К выключателю с двумя клавишами должно подходить три провода. Один из них входной - фазный, а два остальных выходные, которые и будут подавать напряжение непосредственно на сам светильник.
Нейтральный провод и заземление, как уже упоминалось, присоединяются напрямую к источнику света (к лампочкам, точнее к их контактам).
После этого нужно отыскать фазный провод и вход под него(он, в отличие от выходов, один). Посмотрите на выключатель, предварительно освобожденный от верхнего кожуха. На нем должна быть нарисована хотя бы одна стрелочка. Она обычно указывает откуда и куда будет идти фаза. Возле основания стрелочки у провода-фазы должен быть вход.
Как правило, в таких выключателях клеммы для входа фазы обозначены символом «L», в свою очередь клеммы для выходных кабелей обозначены символами в виде стрелок.
Чтобы точно найти фазу, используйте специальное устройство. А если его нет, можно определить это экспериментальным путем, подключив на время люстру или светильник.
Итак, нужно поочередно плоскогубцами соединять попарно (не одновременно!) один провод с двумя другими. То есть вы выбираете один провод и подводите его сначала к одному из оставшихся, потом – к другому. Вот этот провод, от которого будет загораться то одна, то другая группа ламп (светильников), и является фазой.
Когда фаза найдена, ее можно подключать ко входу выключателя (это первый провод, который идет к выключателю), а два других провода – к двум клеммам-выходам соответственно (это – второй и третий провода, которые идут к выключателю). Далее останется только заизолировать опасные места на проводах и вставить конструкцию в подрозетник, который следует прикрутить на место, заранее для этого подготовленное.
После останется только установить фурнитуру и можно проверять устройство в работе.
Что бы лучше понимать схему подключения, предлагаем посмотреть видео ниже, в котором подробно рассказана и на примерах показана схема подключения двухклавишного выключателя:
Подключение двухклавишного выключателя с подсветкой
В схему, описанную выше, выключатель с подсветкой вносит небольшие дополнения. А именно: появляется еще два проводка (для того, чтобы при выключенном свете горел красненький индикатор на каждой из двух клавиш – так легче искать включатель в темноте).
Итак, эти дополнительные провода идут от мини-индикаторов, расположенных на клавишах. Далее нужно присоединить один из них к фазе, который идет сверху, а второй, который снизу к проводу, что идет к одной из двух ламп (групп ламп).
- Заранее просчитайте нужное (достаточное) сечение и длину проводов в зависимости от мощности источников света. Сечение не может быть меньше, чем полтора квадратных миллиметра.
- Рекомендуется кроме распределительной коробочки также приобрести дополнительное защитное устройство, которое будет предохранять от коротких замыканий и перегрузок в электросети.
- Выбирайте клеммные выключатели, а не со вкручивающимися винтами, так как первый вариант соединения является более прочным и долговечным: винты нужно будет через некоторое время подкрутить.
- Регулировать освещенность при помощи одноклавишного устройства можно! Но для этого приобретается и устанавливается дополнительное оборудование – так называемый диммер.
- Если вы будете устанавливать подобную конструкцию для освещения ванной или другого влажного места, ни в коем случае не монтируйте выключатель внутри помещения.
- Замечание: если выключатель модульный, тогда возле входной клеммы всегда есть еще одна. Эти две клеммы между собой нужно соединить отдельным проводом.
- Все подключения и присоединения категорически запрещено проводить вне специальных распределительных коробок. А в случае с усложненными окружающими условиями нужно сделать дополнительную защиту (например, от воды, влажности, попадания других твердых и жидких веществ).
- Если вы устанавливаете выключатель, например, для туалета, то одна из клавиш может включать свет в этой комнате, а другая – вытяжку.
Подключить выключатель, регулирующий свет двумя клавишами, несложно, если в точности соблюдать данные выше инструкции. Прочитайте сначала все указания и полезные советы, чтобы ничего не упустить, тогда все получится!
В любом доме во время ремонтных работ или замены устаревших изделий может понадобиться схема установки выключателя с одной клавишей — самая простая и распространенная конструкция.
Выключателем называется простой прибор, который размыкает или замыкает электроцепь с целью освещения помещений. Специальная схема поможет разобраться,
как подключить выключатель с одной клавишей
в любой точке помещения.
Вконтакте
Современное назначение конструкции
На современном рынке представлены приборы с одной, двумя и тремя клавишами, которые предназначены для работы с одним осветительным контуром . Каждую из схем довольно просто подключить, а выбор зависит от предполагаемых функций изделия. Несложный механизм включает клавишу, с помощью которой конструкция приводится в действие.
Потенциальная нагрузка и поставленные задачи влияют на обозначение выключателя, его строение.
Современные производители предлагают дополнительные элементы, к примеру, подсветку. К такому изделию можно подсоединить не один светильник.
Отличается также способ монтажа изделия — наружный или внутренний. Наружный способ обычно применяют при открытых проводах, а внутренний, если проводка спрятана в стене.
Важно! Любой монтаж выключателя света или его замена проводятся только после отключения электричества.
Подготовка к успешной установке
Самостоятельно монтировать устройство с одной клавишей намного легче, чем с двумя или тремя, но лучше этот процесс не начинать без подготовки. Перед тем, как подключить свет к выключателю , необходимо ознакомится с основными правилами безопасности. Полное отсутствие электротока проверяют специальными приборами.
Необходимо обратить внимание на цветовую маркировку проводов перед установкой изделия. Красный, синий и другие цвета позволяют определить фазу, ноль, заземление , тем самым обезопасить работника от удара электрическим током.
Неправильное соединение любых проводов может вызвать замыкание. Знание маркировки поможет значительно сократить время установки конструкции. Перед началом любых работ, связанных с электричеством, необходимо отключить напряжение , только потом приступать к основным работам. Не обойтись без защитной монтажной коробки, выполненной из безопасного пластика.
Необходимые инструменты
Тщательная подготовка к установке поможет сократить время работы. Перед тем, как присоединить провод к выключателю , нужно подобрать специальные наборы инструментов. Непосредственно перед началом работы понадобится:
- индикаторная и другие отвертки;
- изделие;
- лента для изоляции;
- нож;
- перфоратор;
- провода для соединения всех деталей.
Правильный выбор места
Перед выполнением монтажа устанавливают уровень, на котором будет находиться прибор. Можно выбрать любую высоту, удобную для жителей дома.
Чаще всего изделие устанавливают возле входной двери в дом или в комнату со стороны ручки. Запрещается помещать любые устройства в ванной или сауне из-за высокой влажности, лучше их монтировать с наружной стороны.
Выключатель одноклавишный наружный современного производства отличается своим качеством и устойчивостью к влаге.
Внимание! Выбор уровня также зависит от способа установки, ведь в каждом доме он разный. Схема подключения розеток и выключателей в квартире отличается при скрытых и наружных проводах.
Подробный процесс монтажа
После проверки напряжения в сети с помощью индикаторной отвертки приступают к монтированию выключателя. С распределительной коробки выходит всего два провода, один из которых нулевой, а второй — фазный. Синий провод соединяют с такого же цвета нулевым проводом светильника.
Когда корпус скрытый, наружу выходят только провода и подрозетники . При установке нужно только специальными приборами надежно закрепить жилы и подсоединить устройство в прикрепленный к стене подрозетник.
Зафиксировав изделие, нужно сверху подсоединить крышку одноклавишного прибора и сразу проверить работу изделия.
Устройство с подсветкой
Установка изделия с подсветкой отличается только видом индикатора — неоновая лампа или светодиод . Такое дополнение очень удобно при полной темноте, ведь легко можно найти выключатель . Схема подключения выключателя одноклавишного с подсветкой ничем не отличается от обычной установки. Когда цепь размыкается, индикатор, подсоединенный к нулевой жиле, светится. При включении прибора подсветка гаснет.
Меры безопасности
Поскольку напряжение проходит по фазе, к выключателю сразу подсоединяют не нулевой провод, а вводную фазу . В противном случае при включении света человека может ударить электрическим током. Ноль идет прямо к лампочке, а фаза обязательно должна прерываться и идти через устройство. Схема работает таким образом, что расключение выключателя одноклавишного происходит при нажатии на изделие, которое размыкает цепь.
Правильное подключение
После подсоединения проводов нужно не ошибиться при работе с подрозетниками, особенно в старых домах. Современные устройства отличаются размерами сравнительно со старыми изделиями.
Замена старого устройства
Существует схема, как заменить выключатель одноклавишный быстро и легко.
- При помощи индикаторной отвертки устанавливают фазу.
- Надеть защитные перчатки и подносить инструмент к каждому контакту по очереди.
- Проверив первый и второй провод, отключаем свет.
- Только при отсутствии напряжения можно начинать снимать старое изделие.
- Вытянув рабочий узел, отсоединить первый провод «фазу» , а затем второй и изолировать их.
- Для изоляции подходит разноцветная изоляционная лента .
После освобождения места для нового устройства совсем несложно его установить.
Как подключить устройство
Необходимость подключения с распределительной коробки обусловлена наличием в одной комнате нескольких светильников, розеток и выключателей. Задача усложняется, тем, что нужно соединить несколько проводов в устройстве. Подсоединить провод к прибору напрямую проще, чем подключать одновременно светильник, выключатель, провода от электрощитка.
Подключение выключателя и розетки
Чтобы подключить выключатель, нужно найти фазу — красный провод, а также ноль, он синего цвета. Все они идут от щитка. Схема мало чем отличается, а вот розетка устанавливается по-другому : провод красного цвета подключают к такому же красному от выключателя, а синий — к синему. Провода выводят к монтажной коробке, точно так же, как и с установкой устройства без распределительной коробки. Все провода, которые были подведены, нужно закрепить с помощью изоляционной ленты, спаять и уложить в коробке.
Внимание! Правильное подключение света обезопасит жителей дома от замыкания и других неприятных последствий.
Вывод
Общие рекомендации довольно простые и при внимательном выполнении можно без проблем поменять старый прибор и установить удобное современное устройство. Чтобы узнать, как подключить одноклавишный выключатель от розетки , нужно изучить специальную схему установки. Внимательность и соблюдение правил безопасности помогут успешно установить устройство с одной клавишей в любом помещении.
Видео по теме
Установка выключателей и их подключение к освещению вызывают трудности для рядового пользователя. Поэтому сначала следует разобраться, как работает самая простая схема подключения выключателя одноклавишного одинарного, а затем - более сложные.
Принцип работы освещения
Для освещения помещения применяются лампы разных типов. Для их включения применяются устройства, замыкающие электрическую цепь через фазу. Присоединение производится к каждой лампе напрямую.
Простейшая схема подключения выключателя одноклавишного обеспечивает подачу напряжения на одну лампу или одновременно на целую группу.
Основные особенности
- Провода в распределительной коробке соединяются пайкой или с помощью Скрутку проводов рекомендуется применять временно, поскольку места контактов окисляются, после чего их проводимость снижается, а также появляется дополнительное сопротивление, приводящее к выделению тепла.
- Монтажные работы с проводкой и фурнитурой производятся при отключенной электроэнергии в сети. Отсутствие напряжения проверяется индикаторной отверткой.
- всегда разделяет фазу, а не нейтраль. За счет этого эксплуатация электрооборудования и замена ламп становятся безопасней, поскольку проводку всегда можно обесточить.
- Для создания правильных соединений необходимо придерживаться цветовой маркировки проводов, где фаза обозначается чаще всего белым, коричневым или черным цветом, нейтраль - синим или голубым, а заземление - желтым, зеленым или желто-зеленым.
Инструменты и материалы
Вот что понадобится в работе:
- пассатижи;
- отвертки;
- бокорезы;
- паяльник с припоем и флюсом;
- выключатель;
- кабель или провод;
- распределительная коробка.
Подключение одной лампочки
Схема подключения одноклавишного выключателя к лампочке обеспечивает включение и отключение только ее одной. Большая часть соединений проводов от электрощита, светильника и выключателя делается в распределительной коробке. У нее два входных провода - фаза и нейтраль.
Ноль ввода сразу идет к контакту лампочки. Фаза сначала присоединяется ко входу выключателя, затем - обратно в коробку, а в последнюю очередь - на контакт светильника. Его металлический корпус заземляется. Присоединения не такие уж сложные, хотя жилы можно легко перепутать.
Подключение группы из двух и более ламп
Схема подключения одноклавишного выключателя на две лампочки обеспечивает их одновременное зажигание.
Лампы соединяются параллельно: между собой два черных и два коричневых провода. Отводы от мест контакта идут в распределительную коробку, где один из них соединяется с нулевым проводом, а другой - с фазным через выключатель. Соединение контактов ламп производится непосредственно на светильнике. При выборе выключателя важно, чтобы его номинал не был ниже суммарной мощности ламп.
Подключение выключателя с розеткой
Когда собирается схема подключения одноклавишного выключателя с розеткой, основные соединения делаются в распределительной коробке.
Сечение питающего провода составляет 2,5 мм 2 , как положено для розеток. Его запас составляет 10-15 см. Розетка подключается параллельно питанию, с тем же сечением жил.
На вход выключателя идет фаза, а с выхода она соединяется с одной из двух клемм светильника. Нулевой провод напрямую проходит через коробку и подключается к другому контакту питания лампы. Здесь сечение проводки берется 1,5 мм 2 .
Схема подключения выключателя одноклавишного проходного
Включение света с 2 и более мест позволяет легко отключать одну или одновременно несколько ламп, когда требуется. Наиболее распространена схема подключения проходного выключателя одноклавишного. Снаружи он отличается от простого наличием стрелки на клавише вверх и вниз. С тыльной стороны у него одна входная и две выходные клеммы. Между собой такие выключатели связаны в последовательную цепь.
Монтаж проходных выключателей представляет трудности для людей, не особо разбирающихся в электротехнике. Прежде всего, следует учесть отличие конструкции устройства, которое является переключателем подачи тока то на одну клемму, то на другую. Сборка производится следующим образом.
- Фаза подводится к клемме 1 выключателя ПВ1 через коробку, а его выходы 2 и 3 соединяются с соответствующими выходами 2 и 3 ПВ2.
- Вход ПВ2 соединяется с фазной клеммой лампы. Нейтраль питания проходит напрямую через коробку к другому контакту светильника.
Правильность проверяется путем ее включения в сеть и произвольного переключения ПВ 1 и ПВ 2. При этом лампа должна последовательно зажигаться и гаснуть.
Перекрестный выключатель
Для включения освещения из более чем 2 мест требуются дополнительно перекрестные выключатели. Когда совмещаются проходные устройства с перекрестными, подключение одноклавишного ниже) позволяет управлять светильником из 3 мест.
Имеет 2 входных и 2 выходных контакта. Одним переключением клавиши замыкаются или размыкаются сразу две питающие линии. В связи с этим, его называют переключателем.
Важно! Перекрестный переключатель отдельно применяется только для смены полярности цепи. Для регулирования освещения он используется вместе с двумя проходными. Сборка делается следующим образом.
- Стандартным способом собираются 2 ПВ.
- Между их контактами A и C включается перекрестный переключатель так, чтобы при произвольном переключении любого устройства поочередно замыкалась и размыкалась цепь нагрузки. Для этого следует выходы A и C ПВ 1 подключить к входам X и W перекрестного, а его выходы Y и Z - к выходам D и F ПВ 2.
Если последовательно с перекрестным переключателем включать аналогичные, количество мест регулирования освещения будет увеличиваться.
Особенности подключения перекрестного переключателя
Поскольку схема с перекрестным переключателем усложняется, при его установке необходимо учитывать следующее.
- Разводка производится четырехжильным кабелем.
- Сложные проекты требуют увеличения количества жил кабеля. Электрики предпочитают вместо сложной схемы собирать несколько простых, более надежных.
Монтаж системы включения светильника с 3 мест
- Составление схемы.
- Штробление канавок для проводки и лунок для фурнитуры.
- Монтаж фурнитуры на стену. Коробка выбирается с расчетом размещения в ней 12 соединений и проводов от других систем.
- Установка автомата в щите управления и прокладка кабеля от него к распределительной коробке.
- Присоединение нулевой жилы к контакту лампы.
- Подключение фазной жилы ко входу первого ПВ и дальше. Контакты выключателей соединяются через распределительную коробку.
- Соединение выхода фазы от последнего выключателя с контактом лампы.
Заключение
Простыми выключателями можно управлять освещением с одной точки, а проходными - с двух и более. одноклавишного к освещению является основой для всех остальных типов моделей. Внешне все выключатели похожи. Различие между ними определяется количеством клемм с тыльной стороны.
