Морская навигационная карта (МНК) - карта , которая используются для обеспечения судовождения и безопасности плавания. Карты данного вида обычно представлены в равноугольной нормальной цилиндрической проекции Меркатора , которая позволяет прокладывать курс судна прямой линией. Морские навигационные карты отражают: береговую линию и характер берегов, рельеф дна , глубины и характеристики донного грунта, опасные для судовождения объекты и препятствия (скалы, камни, затонувшие суда), естественные и искусственные навигационные объекты, фарватеры, места для якорных стоянок, знаки разделения движения судов, информацию о приливах, а также данные об участках суши, попавших в поле карты (реки, рельеф, дорожная сеть, населённые пункты и другое).

Энциклопедичный YouTube

Элементы морской навигационной карты

Элементы математической основы карты

• геодезическая и высотная основы;
• внутренние рамки и их разбивка;
• картографическая сетка;

Элементы содержания

Специальные морские

• рельеф морского дна;
• навигационные опасности;
• грунты морского дна;
• средства навигационного оборудования (СНО);
• навигационные ориентиры;
• фарватеры;
• морские каналы и рекомендованные пути;
• системы разделения движения судов;
• различные районы на морской части карты;
• гидрологические элементы;
• мерные линии;
• подводные кабели;
• элементы специальной нагрузки.

Общегеографические элементы

• береговая линия с обозначением характера берега;
• гидротехнические сооружения;
• гидрографическая сеть и рельеф суши;
• населенные пункты;
• дорожная сеть;
• почвенно-растительный покров;
• государственные границы;
• элементы земного магнетизма.

Надписи и элементы оформления

• заголовок карты;
• графики и шкалы масштабов;
• схемы;
• виды берегов, ориентиров и СНО;
• предупреждения и примечания;
• надписи;
• элементы зарамочного оформления.

Классификация и назначение морских навигационных карт

По масштабу и назначению морские навигационные карты делятся на:

• генеральные (масштаб 1:5 000 000 - 1:1 000 000);
• путевые (масштаб 1: 1 000 000 - 1: 100 000);
• частные (масштаб 1: 100 000 - 1:25 000);
• морские планы (масштаб 1:25 000 - 1: 500);

Генеральные карты

Генеральные карты предназначены для общего изучения условий плавания и общих навигационных расчетов, предварительной прокладки перехода при плавании в открытом море в большом удалении от берегов.

Путевые карты

Путевые карты предназначены для обеспечения плавания между портами в значительном удалении от берега и вне его видимости.

Частные карты

Частные карты предназначены для обеспечения плавания в непосредственной близости от берега или в стесненных условиях (в узкостях, шхерах и т. д.)

Морские планы

Морские планы предназначены для руководства при входе в порты, бухты, на рейды, якорные места и т. д.

Коллекции морских навигационных карт

Карты коллекции Главного управления навигации и океанографии Министерства обороны Российской Федерации (ГУНиО МО РФ)

В СССР, а теперь в России, морские навигационные карты издаются ГУНиО МО РФ (ныне УНиО МО РФ) на листах размером 75×100, 50×75, 38×50 см. в масштабе от 1:500 до 1:10000000. Нумерация навигационных карт производится по схеме ABCDD, где A - морской район, B - масштаб, C - море или часть морского района, DD - номер карты в районе (увеличение нумерации по часовой стрелке начиная с севера). Карты, совместимые с международными, имеют второй номер, начинающийся с Int , и выпускаются на двух языках, русском и английском. В основном использовались системы координат «Пулково 1942» и «Потсдам 1950», в настоящее время чаще используется система «WGS-84 ». Также выпускаются специальные навигационные карты (радионавигационные, навигационно-промысловые и т. п.), вспомогательные и справочные карты (сетки без элементов специальной морской обстановки (для плавания вдали от берегов)), карты районов боевой подготовки кораблей ВМФ , атласы течений и т. п. Для корректуры карт еженедельно выпускаются «Извещения мореплавателям».

Карты Британской коллекции

Коллекция Британского Адмиралтейства не подвержена экономическим или политическим рискам. Карты удобны в использовании и корректуре (выпускаются кальки). Карты имеют префикс BA и номер от 1 до 4999, например BA2246 или BA34. Также может существовать префикс AUS, если карта является перепечаткой австралийской карты, или NZ - новозеландской карты.

Способ условного изображения поверхности Земли на плоскости называют картографической проекцией, а полученное при этом изображение меридианов и параллелей - картографической сеткой. Существует несколько видов картографических проекций. Все они разделяются на две группы - в зависимости от характера искажений и в зависимости от способа построения картографической сетки.CUT$

По характеру искажений проекции делят на равноугольные, равновеликие, равнопромежуточные и произвольные проекции.

На картах в равноугольной проекции бесконечно малые фигуры изображаются подобными соответствующими фигурами на земной поверхности. Подобие фигур дает возможность сохранить равенство углов. На картах в равновеликой проекции сохраняется пропорциональность площадей соответствующим площадям на земной поверхности, но не сохраняется подобие фигур. На картах в равнопромежуточной проекции сохраняется постоянство масштаба по одному из главных направлений. Произвольные проекции не сохраняют ни равенства углов, ни пропорциональность площадей, но имеют свои особые свойства.

По виду меридианов и параллелей нормальной картографической сетки проекции делятся на: конические, цилиндрические и азимутальные. При конических проекциях земную поверхность проектируют на боковую поверхность касательного или секущего конуса с последующей разверткой этой поверхности в плоскость. При цилиндрических проекциях земную поверхность проектируют на боковую поверхность касательного или секущего цилиндра. При азимутальных проекциях земную поверхность проектируют на плоскость, касательную к земной поверхности в любой ее точке.

Плоское уменьшенное изображение земной поверхности, на котором искажения подчинены определенному математическому закону, называется морской картой .

Плоские изображения небольших участков земной поверхности, на которых искажениями можно пренебречь называются планами.

Основным признаком, отличающим карту от плана, является то, что масштаб карты не постоянен, а на плане масштаб сохраняет постоянство по всей его поверхности.

За единицу линейного масштаба для измерения расстояний и разностей широт на меркаторской карте принимают меркаторскую милю. Длина одной минуты дуги меридиана на данной параллели карты в проекции Меркатора, выраженная в миллиметрах, носит название меркаторской мили.

Поскольку меридианы на меркаторской карте растянуты в каждой точке пропорционально, то изображение одной минуты дуги меридиана изменяется с переменой широты и по мере удаления от экватора непрерывно увеличивается. Поэтому, измеряя расстояние на морской карте, необходимо меркаторскую милю брать на боковой рамке карты в той же самой широте, где расположено измеряемое расстояние.

Районы, близкие к полюсам Земли, на меркаторской проекции изображаются с очень большими искажениями, а сами полюсы не проектируются на боковую поверхность цилиндра. Поэтому меркаторские карты составляются для широт не более 85°.

Степень уменьшения перенесенных на карту действительных размеров фигур или линии земной поверхности называется масштабом. Масштаб характеризуется отношением длины какой-либо линии на карте к длине той же линии на поверхности Земли. Различают числовой и линейный масштабы.

Числовой масштаб представляет собой дробь, числитель которой - единица, а знаменатель - число, показывающее, сколько единиц длины на местности содержится в единице длины на карте.

Линейный масштаб представляет собой графическое изображение числового масштаба и показывает, какое число более крупных единиц расстояния на местности содержится в одной более мелкой единице на карте.

Как уже упоминалось выше, масштаб сохраняется постоянным только на планах. На морских картах масштаб является величиной переменной и подразделяется на главный и частный.

Главным называется масштаб, указанный на самой карте в ее заголовке и сохраняющийся лишь вдоль некоторых определенных направлений. Так, для морской карты в проекции Меркатора масштаб сохраняется постоянным вдоль параллелей и изменяется при переходе с одной параллели на другую. Параллель, вдоль которой соблюден главный масштаб, указанный в заголовке карты, называется главной параллелью.

С увеличением широты масштаб на проекции Меркатора увеличивается, и наоборот, с уменьшением широты становится мельче. Во всех точках карты значения масштабов оказываются крупнее или мельче главного масштаба и поэтому называются частными.

От масштаба карты зависит точность, с которой на ней можно выполнять линейные измерения. Предельной точностью масштаба называется линейное расстояние на местности, соответствующее 0,2 мм на карте (предельное расстояние, различимое невооруженным человеческим глазом на бумаге).

как пользоваться морской картой

Перед пользованием морской картой ее нужно внимательно изучить. Прежде всего, необходимо прочитать заголовок карты, примечания и предостережения, год издания и даты корректур. В заголовке карты указывается ее название, то есть район, а ниже названия приводятся следующие данные: масштаб и главная параллель, к которой он отнесен; год, к которому приведено магнитное склонение; меры, в которых выражены глубины.

Глубины на морских картах приводятся к единому уровню - нулю глубин. На советских картах в морях с приливами за нуль глубин принят самый низкий возможный уровень моря, то есть уровень наименьший из малых сизигийных вод, а для морей без приливов - средний многолетний уровень.

Глубины на морских картах для отечественных вод указываются в метрах следующим образом: до 5 м с точностью до о 0,1 м; от 5 до 20 м с точностью до 0,2 м; от 20 до 50 м с точностью до 1 м.

Наименьшая глубина - самая малая глубина на банке, рифе, баре и других возвышениях дна, а также на фарватере, в канале.

Поддерживаемая глубина - наименьшая глубина в канале или на фарватере, поддержание которой обеспечивается в течение всей навигации.

Отличительная глубина - глубина, отличающаяся в большую или меньшую сторону от окружающих глубин (не менее чем на 10 % при ровном и на 20 % при неровном рельефе дна).

Для большей наглядности изображения рельефа морского дна на картах, кроме глубин, наносят изобаты (линии равных глубин). Их проводят через глубины 10, 20, 50, 100, 200 м, а в глубоководных районах - иногда через глубины 500, 1000 и 2000 м.

Грунты на картах обозначают сокращенно, например: И-ил, Гбк-губка, Гл-глина, Кор-кораллы, П-песок, Р-ракушка, Гр-гравий, К-камень и т. д. Цвет и характер грунта указывают сокращенно строчными буквами, например: зличИ-зеленый нечистый ил, блмП - белый мелкий песок, плГл - плотная глина.

Отметки высот, высоты островов, надводных скал и камней даются в метрах от уровня моря, принятого на картах данного района для отсчета высот. Отметки высот, смешенные относительно своего положения, и высоты сооружений заключаются в скобки.

Навигационные опасности и их ограждение на картах обозначают условными знаками. Если положение опасности точно не установлено, то около нее ставятся условные сокращения - ПС (положение сомнительно) или СС (существование сомнительно).

Средства навигационного оборудования для определения места судна обозначаются также условными знаками; а те, что не имеют знака, обозначают на карте кружком с точкой в центре и пояснительной сокращенной надписью. Например: РПС - радиопеленгаторная станция, пам - памятник, РЛО - радиолокационный ориентир.

Огни светящих средств навигационного оборудования на картах масштаба 1:500000 и крупнее показываются по их действительному цвету. Белые, желтые и оранжевые огни показываются оранжевой краской; перед характером желтых и оранжевых огней помещается сокращение «ж».

Радиусы окружностей и дуг, обозначающие цвет огней, не соответствуют дальности видимости огня. Дальность видимости огня дается в морских милях.

На морских картах масштаба мельче 1:500000 все огни светящих средств навигационного оборудования независимо от вида (круговой или секторный) и цвета огня, изображаются «рожками» фиолетового цвета.

На морских картах масштаба 1:500000, предназначенных для использования в качестве генеральных (внутренние или окраинные моря), все огни, независимо от вида и цвета, изображаются «рожками» фиолетового цвета. Цвет огня указывается сокращениями перед характером огня.

На створах указаны прямые и обратные направления (истинные азимуты); первое направление дано с берега, второе с моря. При плотной нагрузке карты на створах может указываться одно направление с берега. Ходовая часть навигационных створов показывается непрерывной линией, неходовая часть - точечным пунктиром.

Если из-за мелкого масштаба морские карты два створных светящих знака не выражаются раздельно и показаны в одной точке, то сначала дается характеристика огня переднего знака, а затем заднего.

Буи на морских картах изображаются в соответствии с их видом. Без указания формы изображаются буи, форма которых неизвестна или не соответствует Системе ограждения МАМС.

У буев, вех и знаков показываются топовые фигуры и принятыми сокращениями указывается их окраска. В районе действия Системы ограждения МАМС на картах с плотной нагрузкой у обозначений плавучих средств навигационного оборудования и несветящих знаков цвет окраски может быть опущен, если они имеют топовые фигуры.

В связи с тем, что в районах действия Системы ограждения МАМС радиолокационные отражатели установлены на всех плавучих СНО, выставленных в важных в навигационном отношении местах, на картах радиолокационные отражатели на плавучих средств навигационного оборудования, как правило, не показываются.

На картах внутренних водных путей окраска буев, бакенов и щитов береговых знаков соответствует их действительному цвету, за исключением белого, который дается оранжевым цветом.

У маяков и светящих знаков дают условными сокращениями характеристики огней и другие пояснения. Например: ГрПр (4) 20с 22МТ(н) АРМкРОТ, то есть огонь группопроблесковый с четырьмя проблесками и периодом 20 сек, дальность видимости 22 мили туманный сигнал наутофон, аэрорадиомаяк, радиостанция обнаружитель тумана.

Течение на морских картах показывают стрелками: скорость течения с точностью до 0,25 узла пишется над стрелкой. Сведения о приливо-отливных течениях помещают в таблицах на свободных местах карты.

Магнитное склонение для данного района указывают на морских картах с точностью до 0˚,1. Годовое изменение склонения на Эпоху, к которой оно относится, помещают в заголовке карты. Район магнитном аномалии показывают контуром, обведенным сплошной черной линией.

классификация морских карт

Все морские карты делятся на навигационные, справочные и вспомогательные карты. Навигационные карты предназначены для решения различных навигационных задач и являются обязательным официальным документом. Навигационные морские Карты подразделяются на общие и специальные.

В зависимости от масштаба общие навигационные карты делятся на генеральные, путевые, частные карты и планы.

Генеральные карты составляются в масштабах 1:500000 - 1:5000000 и служат для ведения счисления пути судна при плавании в открытом море, предварительной прокладки и общих навигационных расчетов.

Путевые карты предназначаются для обеспечения плавания вблизи берега и на некотором удалении от него. Такие карты составляются в масштабах от 1:100000 до 1:500000 по главной параллели.

Частные карты предназначены для обеспечения судовождения при плавании в непосредственной близости от берегов и стесненных навигационных условиях, составляются они в масштабах от 1:75000 до 1:25000.

Планы предназначаются для обеспечения входа в порты, гавани, бухты, на рейды, якорные места и для плавания в пределах их акватории. Планы составляются в масштабах 1:1000 - 1:25000.

Специальные навигационные карты отличаются от общих навигационных карт тем, что имеют дополнительную нагрузку для решения отдельных навигационных и других задач. К специальным навигационным картам относятся: радионавигационные карты, предназначенные для определения места судна с помощью РНС; навигационно-промысловые карты с подробной грунтовой характеристикой морского дна и др.

Справочные и вспомогательные карты различны по содержанию и назначению. Обычно вспомогательные карты представляют собой картографическую сетку без специальных элементов морской обстановки. К числу их относятся карты-сетки, бланковые карты, карты для расчетов плавания по дуге большего круга и др. Справочные карты предназначены для изучения физико-географических и других элементов района плавания, которые не могут быть показаны на навигационных картах. К справочным картам относятся карты радиомаяков и радиостанций, карты рекомендованных путей, карты гидрометеорологических элементов, карты элементов земного магнетизма, сборные листы, атласы (физико-географических данных, приливо-отливных течений, поверхностных течений, волнения, ветра и др.).

В предыдущей статье мы обобщили и систематизировали . Пора переходить к решению практических задач с использованием морских навигационных карт (общепринятое сокращение — МНК). Ранее мы рассмотрели . Сейчас узнаем, какая информация имеется на морских навигационных картах, как снимать расстояния с рамки карты, как прокладывать направления в яхтинге и как поддерживать морские навигационные карты на уровне современности (т.к. на морском театре постоянно происходят различные изменения — ставятся новые навигационные знаки, причалы, меняются глубины и т.п.).

Обзор морских навигационных карт.

Итак, начнём с краткого обзора видов морских карт. Они подразделяются на морские навигационные карты (собственно МНК), специальные, справочные, озёрные и речные. Морские навигационные карты подразделяются, в свою очередь, на:

— планы (масштабы 1:1000 — 1:25 000). Наиболее крупный масштаб, наиболее полная информация. Планы используются для заходов в порты, при плавании в узкостях и других подобных случаях. Часто планы приводятся на основной морской навигационной карте более мелкого масштаба в виде врезок. На планах очень часто приводятся линейные масштабы в метрах и кабельтовых;

— частные морские навигационные карты (масштабы 1:25 000 — 1:75 000) Также довольно крупный масштаб. Используются в условиях, сходных с условиями использования планов, когда последних либо нет в наличии, либо они вообще не изданы для данного района;

— путевые морские навигационные карты (масштабы 1:100 000 — 1:500 000). Наиболее распространены. Их используют при яхтинге между пунктами назначения и в зависимости от совокупности факторов навигационной обстановки;

— генеральные морские навигационные карты (масштабы 1:500 000 — 1:5 000 000 и мельче). На таких картах изображены очень большие участки мирового океана, целые моря, океаны или их части. Используются для наглядного представления навигационных условий на целом длительном яхтенном переходе, предварительной прокладки и счисления пути яхты (вместе с путевыми картами или картами-сетками).

Специальные морские навигационные карты:
— карты-сетки. Это особый вид морских карт, составленных специально для точного ведения счисления и оформления обсерваций (определения места судна) при плавании в океанах на участках, где нет ни берегов, ни ориентиров и для которых не составлены путевые карты. Такие карты представляют собой «чистый» лист бумаги, на который нанесены только сетки параллелей и меридианов. При этом обозначены только значения широт. Долготы яхтсмены проставляют вручную в соответствии с местом своего нахождения. Поэтому говорят, что карты-сетки имеют скользящую сетку долгот;
— радионавигационные карты, на которые нанесены особые сетки для определения места судна с помощью радионавигационных систем;
— шлюпочные карты;
— другие, в зависимости от содержания.

Справочные карты:
— в зависимости от назначения: навигационно-промысловые, карты гидро-метеорологических элементов, карты, построенные в гномонической проекции и т.д.

Оформление морских навигационных карт.

Теперь перейдём к оформлению морских навигационных карт, содержащем массу необходимой и полезной информации. Оформление включает в себя заголовок и зарамочные надписи. В заголовке карты приводится основная информация о районе, для которого составлена карта и о самой карте. Тут указывается названия портов, морей, проливов и т.п. Над заголовком карты всегда находится знак (типа герба) гидрографической службы, которая выпустила данную морскую навигационную карту. Под собственным названием карты проставляется масштаб карты и единицы измерения приведенных на ней цифрами глубин (в метрах, футах или морских саженях). На это всегда нужно обращать внимание, чтобы не путать истинные значения глубин при сопоставлении их с осадкой своей яхты. Для этого рекомендуется перевести значения действительной осадки яхты в те единицы измерения, которые использованы для обозначения глубин на морской навигационной карте. Тогда не будет никакой путаницы. Далее указывается точка, относительно которой отсчитываются глубины (так называемый нуль глубин). Указаны также единицы измерения высот объектов, сведения для нанесения на карту места судна, полученного при помощи глобальной спутниковой навигационной системы (GPS), используемая в данном районе система навигационного ограждения, картографическая проекция и источники информации, использованные при составлении карты. Ещё ниже приводятся другие важные для яхтсменов сведения по использованию данной морской навигационной карты. Отсюда правило: перед любым использованием карты в яхтинге всегда необходимо внимательно и не торопясь ознакомиться с её заголовком и принять к учёту всю содержащуюся там информацию!

Зарамочные надписи содержат адмиралтейский номер карты, даты её первого и новейшего издания, даты корректур, масштаб по экватору, сведения об источниках информации при составлении морской навигационной карты, её геодезической основе, организации, осуществлявшей контроль за изданием и самом издателе, а также дате её издания.

На самой морской навигационной карте могут быть приведены и другие сведения, которые необходимы для безопасного яхтинга, такие, как таблицы течений, сведения о приливах, планы-врезки портов, узкостей и т.п. На некоторых картах изображают (и это очень удобно) рамки других карт, охватывающих прилежащие районы с указанием адмиралтейских номеров этих карт.

Здесь обязательно следует остановиться на специальном издании, при помощи которого подбираются карты, необходимые для определённого перехода. Это каталог карт и книг. Он устроен логично и просто. Настолько, что нет необходимости рассматривать его очень подробно. Возьмёте его в руки, не спеша пролистаете, и всё станет ясно. В двух словах (и совсем не в строгих морских терминах), это — альбом, составленный из очень мелкомасштабных карт, охватывающих большие районы мирового океана. А на этих картах, в свою очередь, нарисованы границы (рамки) более крупномасштабных (а, значит, охватывающих значительно меньшие районы) карт, и обозначены их адмиралтейские номера. Вот, собственно и всё. Здесь наглядно видно, какие морские навигационные карты понадобятся вам для проработки перехода и яхтинга.

При прокладке предварительных курсов внимательно изучается сама морская навигационная карта, проверяется соответствие глубин проходной осадке судна с учётом проседания, влияния мелководья и приливо-отливных явлений. Оценивается наличие и близость навигационных опасностей и прорабатываются меры по уклонению от них. Выделяются карандашом наиболее значимые ориентиры, глубины, наносятся районы возможных укрытий и т.д.

У каждой карты имеются рамки — вертикальная и горизонтальная. Эти рамки очень важны для нас, особенно вертикальная. С них снимаются координаты точек, по ним наносятся точки на карту по заданным координатам, с них мы снимаем расстояния. Мы помним, что расстояния на море измеряются в морских милях. А морская миля — это одна минута дуги меридиана. Но ведь и широты у нас тоже измеряются в градусах и минутах дуги меридиана! Верно, именно так. И эти самые широты в градусах и минутах нанесены на вертикальную рамку морских навигационных карт (одинаково — и справа, и слева). Следовательно, если мы возьмём измеритель, и установим его одну ножку на отметку 23° широты, а другую — на 24°, то в растворе измерителя получим 1°! А сколько в одном градусе минут? Ясное дело — 60. А что такое 60 минут? Это 60 морских миль. Так вот незатейливо мы снимаем с вертикальной рамки карты 60 морских миль.

Теперь, не меняя раствора измерителя, мы можем где угодно и как угодно отложить на морской навигационной карте наше расстояние в 60 миль (не забывая о том, что лучше всё-таки его откладывать на той параллели, где мы это расстояние снимали — в нашем случае — 23° и 24°). Соответственно, в каждой минуте — 60 секунд. Но секунды дуги применяются в обозначениях широт только на картах очень крупного масштаба, а так, в основном, используют деление одной минуты на десять частей (чтобы получить кабельтовы). Так что если мы наткнёмся на секунды, их придётся переводить в кабельтовы (т.е. десятые минуты), или в метры, если мы работаем на плане. А что делать? Такова наша суровая яхтенная жизнь. На горизонтальной рамке разбивка осуществлена на экваториальные мили, или, что принципиально одно и то же, на градусы и минуты долготы. Для снятия долгот она только и используется.
Необходимо обратить особое внимание на то, что часто по невнимательности неопытные яхтсмены пытаются использовать горизонтальную рамку для снятия расстояний. Было бы смешно, если бы не было грустно! Это очень распространённая ошибка. И она свидетельствует о слабой подготовке! Так что постарайтесь её не совершать.

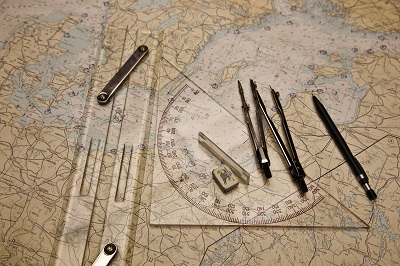

Инструменты для работы на морских навигационных картах.

Теперь об инструментах, с которыми нам работать на морской навигационной карте.

Ластик.Бережно относитесь к карте, после окончания перехода принято стирать свои пометки и построения. Перед началом работы с морской навигационной картой проверьте, чтобы не осталось старых пометок и построений: они могут внести путаницу.

Карандаш должен быть твердо-мягким. Твердый карандаш будет царапать бумагу, а мягкий – давать много грязи. Уберите в сторону все маркеры и ручки, чтобы ненароком не спутать их с карандашом и не испортить карту.

Измеритель штурманский. Не стоит его путать с циркулем. У измерителя две иглы, а у циркуля — одна и пишущий элемент. При пользовании одну ножку измерителя утыкают в один объект, а другую — в другой. Потом, не меняя раствора, переносят измеритель на вертикальную рамку и смотрят, сколько минут приходится на раствор измерителя. Вот сколько их приходится, столько миль и будет между объектами. Циркуль тоже используется. Им в яхтинге не меряют расстояния, а рисуют окружности и разные кривые.

Штурманский транспортир бывает, в основном двух видов, но чаще встречается в виде треугольника (почему его иногда и называют, что не очень правильно, треугольником). Пользоваться транспортиром нужно внимательно и вдумчиво. Хотя он и устроен, в принципе, как обыкновенный школьный транспортир, но небольшая хитрость всё-ж таки есть. Дело в том, что мы делим горизонт (и морскую навигационную карту, соответственно) на 360°. А транспортир выполнен в сегменте 180°. Поэтому на него нанесено два ряда делений, один — от 0° до 180°, а другой — от 180° до 360°. При этом еще иногда эти ряды сами по себе выполнены так, что первая половина первого ряда — в нижней части, а вторая — в верхней. Та же штука и со вторым рядом.

Смысл в том, что перед прокладкой на морской навигационной карте какого-либо угла с помощью транспортира, нам нужно грубо представить, как его линия будет выглядеть, чтобы не отложить вместо прямого направления — обратное (например, 40° вместо 220°). Если мы чертим из точки местоположения нашего судна на карте курс 45°, то сначала представим просто визуально, как пойдёт курс по карте, а потом отложим его точно с помощью транспортира. Особенно внимательным нужно быть при прокладке пеленгов. Необходимо чётко представить, какой пеленг мы откладываем, с судна на объект, или с объекта на судно. Именно тут чаще всего случаются ошибки даже у достаточно опытных яхтсменов.

При этом помним следующее: если мы берём направления с предмета на судно или с судна на предмет, то мысленно представляем себе линию и прикидываем, сколько это будет градусов (по крайней мере — больше или меньше 180°). У нас на транспортире две шкалы, одна для значений меньше 180°, другая — больше 180°. А так как мы уже прикинули, какой нам шкалой (большей или меньшей) пользоваться, то и снимаем с неё значение, подходящее под нашу прикидку.

Параллельная линейка - очень употребительный штурманский инструмент. Он состоит из двух одинаковых половинок, соединённых между собой параллельными пластинами. Пластины подвижны и это позволяет раздвигать обе половинки так, что они остаются параллельными друг другу (поэтому линейка так и называется).

Часто в яхтинге применяется так называемый , совмещающий в себе линейку, транспортир и вращающее кольцо. Очень удобен для работы с морской навигационной картой в условиях сжатого пространства штурманского места яхты.

Ну вот, теперь мы полностью готовы к проработке перехода на морской навигационной карте. Но об этом в .

По материалам книги "Основы навигации" А.Е.Селезнев

Морские навигационные карты являются одним из важнейших пособий для обеспечения безопасного плавания судов. На морские навигационные карты наносят отдельные участки моря с указанием глубин и грунтов, очертания береговой линии и рельефа, навигационные знаки и опасности.

Значение морских навигационных карт в судовождении очень велико. Являясь уменьшенным изображением участков земной поверхности на плоскости, морская навигационная карта как бы рассказывает судоводителю о тех районах и условиях, в которых проходит плавание судна. Морская навигационная карта предупреждает моряка об опасностях и одновременно подсказывает, как ему лучше проложить свой курс.

Способ условного изображения поверхности Земли на плоскости называют картографической проекцией. Известно, что при плавании судна одним и тем же неизменным курсом его путь на поверхности земного шара изобразится кривой линией, называемой локсодромией («косой бег»), которая пересекает все меридианы под одним углом.

Поскольку поверхность Земли имеет форму шара, то ее изображение на плоскости невозможно осуществить без искажений. Значит, не существует такой картографической проекции, которая бы не искажала изображаемую на ней земную поверхность. Из большого числа различных картографических проекций можно, однако, подобрать такую, которая удовлетворяла бы основные требования, предъявляемые к морской карте.

2. Величины всех углов на карте должны соответствовать тем же углам на местности, и, следовательно, форма очертаний суши и различных предметов на земной поверхности будет соответствовать их изображениям на карте. Это значит, что картографическая проекция должна быть равноугольной.

Таким образом, углы, измеренные штурманом между какими-либо ориентирами на местности, будут соответствовать углам между теми же ориентирами на карте, отвечающей последнему условию. Зрительное восприятие района плавания будет соответствовать его изображению на карте. Наиболее полно таким требованиям удовлетворяет равноугольная нормальная цилиндрическая так называемая меркаторская проекция, которая до настоящего времени применяется как основная при построении морских навигационных карт. Эта проекция была предложена, в 1569 г. голландским ученым картографом Герардом Кремером, носившим псевдоним Меркатор. Он предложил новые математически обоснованные принципы построения карт, в частности несколько картографических проекций, из которых наиболее известна цилиндрическая равноугольная проекция карты. Эта проекция под названием меркаторской получила всеобщее распространение, и с тех пор и до настоящего времени в этой проекции составляются морские навигационные карты и другие, требующие точного изображения углов. Проекция позволяет изображать географические меридианы прямыми и параллельными между собой линиями, перпендикулярными другой системе параллельных между собой прямых линий, являющихся географическими параллелями. Для того чтобы получить меркаторскую проекцию (рис. 43), представим себе земной шар, а проще географический глобус, который по экватору «закутан» в цилиндр, ось которого совпадает с осью земного шара (глобуса). Затем спроектируем изображения земных меридианов и параллелей на поверхность цилиндра и развернем его в плоскость.

Полученная на плоскости картографическая сетка, являясь нормальной цилиндрической проекцией, будет выглядеть как система прямых параллельных между собой линий - земных меридианов, перпендикулярных другим параллельным между собой прямым-параллелям. На такой проекции линия постоянного курса (локсодромия) может быть только прямой линией, образующей один и тот же постоянный угол с системой параллельных между собой линий, изображающих меридианы.

Все параллели в меркаторской проекции, вытягиваясь, остаются равными длине экватора, а линейная величина каждой минуты широты увеличивается с возрастанием широты. Длина параллелей и меридианов увеличивается одинаково в sec φ раз.

Таким образом, подобие фигур и равенство углов между определенными направлениями сохраняются. Следовательно, и первое, и второе требования к проекции морской карты оказались выполненными.

Масштабом карты называется отношение длины какой-либо линии на карте к действительной длине этой же линии на земной поверхности. С некоторым допущением то же определение можно отнести к картам более мелкого масштаба. Масштабы бывают числовые и линейные. Масштаб, выраженный в виде дроби, числитель которой единица, а знаменатель - число, показывающее, скольким единицам длины на поверхности Земли равна единица длины на карте, называется числовым, или численным. Например, 1:100000 означает, что одной единице длины на карте соответствует 100 000 таких же единиц на земной поверхности (1 см на карте, например, равен 100 000 см на местности).

Масштаб, показывающий, сколько более крупных единиц длины на местности содержится в одной более мелкой единице длины на карте, называется линейным. Например, 10 км в 1 см или 3 мили в 1 см.

На морских картах в меркаторской проекции линейный масштаб изображается делениями боковых рамок карты. Так как меридианы в меркаторской проекции растягиваются с увеличением широты, то длина изображения на такой карте 1" широты, или одной морской мили, по мере удаления от экватора будет увеличиваться. При измерении расстояний на карте следует пользоваться боковой рамкой карты на той же параллели, что и измеряемое расстояние.

Морские навигационные карты по своему содержанию и масштабу делятся на генеральные, путевые, частные и планы.

Генеральные карты изображают целые заливы, моря, океаны или их части. Эти карты служат для общего изучения условий плавания на протяжении всего рейса, на них выполняют предварительную прокладку перехода и делают общие расчеты, связанные с рейсом судна. Масштаб генеральных карт обычно 1:500000 и мельче.

На путевых картах изображают отдельные районы перехода судна и содержатся все необходимые подробности для безопасного плавания и подхода к берегу. Следовательно, масштаб путевых карт не должен быть слишком мелким. Издаются путевые карты в масштабах от 1:100000 до 1:300000.

На путевых картах ведется прокладка пути судна и производятся определения его места. Поскольку путевые карты изображают отдельные части моря, то по мере продвижения судна приходится переходить с одной карты на другую. На путевых картах, в зависимости от районов моря изображается и определенная часть прибрежной полосы.

Частные карты предназначены для плавания вблизи берегов и в стесненных районах - проливах, шхерах, подходах к портам и т. д. Масштабы частных карт 1:50000 и крупнее.

Планы содержат изображения со всеми подробностями бухт, гаваней, рейдов, портов и предназначены для входа в порты, прохода узкостей. Планы составляются в масштабах 1:20000 и крупнее.

Прежде чем пользоваться морской картой, следует ее внимательно изучить. Для этого надо научиться читать карту. Чтобы уметь читать карту, необходимо разбираться во всех условных обозначениях и дополняющих их сокращенных надписях, нанесенных на карту, «расшифровки» которых помещены в книге «Условные знаки для морских карт и планов».

Изучая карту, следует прежде всего начинать с чтения ее заголовка, всех примечаний и предостережений, помещенных на карте. Затем надо ознакомиться с навигационно-географическими данными района, изображенного на карте, глубинами, грунтами, навигационными опасностями, береговой чертой, различными навигационными знаками, маяками, огнями. Особое внимание следует уделить изучению опасностей (рифов, банок, затонувших на небольшой глубине судов) и их навигационного ограждения.

К прокладочным инструментам относятся измерительные циркули, параллельные линейки, навигационные транспортиры, протракторы.

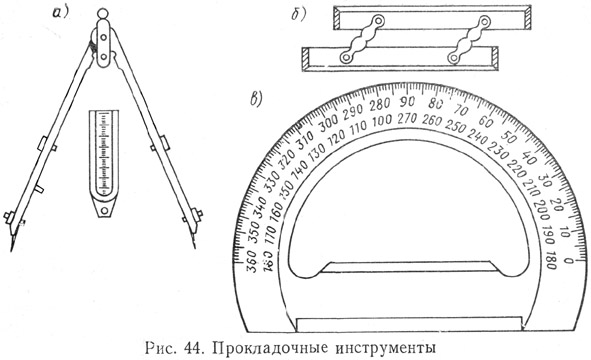

Измерительный циркуль (измеритель), показанный на рис. 44, а, служит для измерения и откладывания расстояний на карте. Состоит он из двух ножек, шарнирно соединенных при помощи вилки, на которой имеется обушок с кольцом. На ножках циркуля винтиками крепятся съемные стальные иголки, предохраняемые одевающимися колпачками.

Параллельная линейка (рис. 44, б) предназначена для проведения прямых линий и линий, параллельных заданным. Состоит параллельная линейка из двух деревянных линеек, которые соединены между собой двумя равной длины латунными тягами на шарнирах. В последнее время выпускаются параллельные линейки из органического стекла, которые удобны тем, что не закрывают изображения карты. Шарнирное соединение позволяет передвигать линейку, сохраняя заданное направление, что особенно важно при прокладке курсов и пеленгов. В случае, когда требуется определить направление проложенной на карте линии, к ней прикладывают линейку и измеряют транспортиром угол пересечения ее с меридианом. Чтобы через заданную на карте точку провести линию, параллельную заданному направлению, линейку со сложенными вместе половинками укладывают внешним краем верхней линейки вдоль такой линии. Затем плотно прижимают к карте одну из линеек, а другую осторожно передвигают до тех пор, пока внешний край второй линейки не подойдет к намеченной точке, после чего карандашом проводят линию через заданную точку.

Навигационный транспортир (рис. 44, в) служит для построения и измерения углов на карте. Обычно он используется вместе с параллельной линейкой для прокладки курсов и пеленгов. Транспортир представляет собой полукруг с линейкой. Внешний срез дуги транспортира градуирован. Удлиненные штрихи отмечают пятиградусные деления. Штрихи, указывающие десятки градусов, отмечены двумя цифрами, отличающимися на 180°. При этом верхние цифры соответствуют направлениям северной половины картушки компаса, а нижние - южной.

Для того чтобы проложить на карте линию под определенным углом к меридиану, транспортир накладывают на карту так, чтобы центральный штрих транспортира и черта, обозначающая заданное число градусов, оказались на линии меридиана. При этом условии линия, проведенная вдоль среза линейки в надлежащую сторону, даст нужное направление.

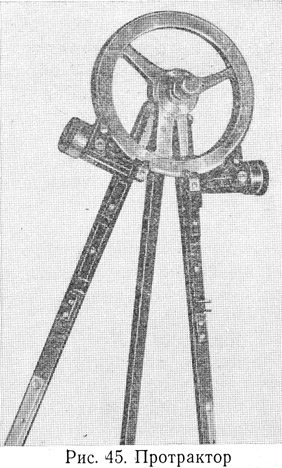

Протрактор (рис. 45) предназначается для нанесения на карту места судна, полученного по двум горизонтальным углам, которые определяются между направлениями на три береговых объекта. Он сострит из металлического круга и трех линеек.

Средняя линейка жестко связана с кругом, а крайние могут поворачиваться относительно его центра на любой угол. Металлический круг градуирован через 0,5°. Для нанесения на карту места судна боковые линейки протрактора устанавливают по отношению к средней соответственно измеренным углам. Затем протрактор кладут на карту, совмещают срезы двух линеек с изображениями двух соответствующих предметов и передвигают протрактор таким образом, чтобы срез третьей линейки прошел через изображение третьего предмета. При этом центр круга прибора укажет обсервованное место судна, которое отмечается карандашом. Основное достоинство протрактора состоит в том, что он позволяет наносить место судна с рис. 45. Протрактор большой точностью.

Несмотря на простоту устройства все прокладочные инструменты требуют бережного отношения и использования только по назначению. Неисправности инструментов могут привести к появлению значительных ошибок при ведении, прокладок. После окончания работы с циркулем на его ножки надевают предохранительные колпачки. Параллельная линейка всегда должна находиться на плоской поверхности. При работе с протрактором не следует прилагать больших усилий для перемещения его движущихся частей. Циркуль, транспортир, протрактор хранят в специальных футлярах.

Измерение расстояний на карте производят при помощи циркуля-измерителя, ножки которого устанавливают на две заданные точки. Затем, не меняя угла расствора ножек, измеритель приставляют к ближайшей боковой рамке карты в той же широте и определяют расстояние. При измерении большого расстояния, когда оно не может быть измерено одним расствором измерителя, его делят на отдельные отрезки и определяют длину каждого отрезка.

Для нанесения на карту точки по заданным координатам на вертикальной рамке отмечают карандашом место, соответствующее широте заданной точки, и на горизонтальной-место, соответствующее ее долготе. Через отмеченные места при помощи параллельной линейки проводят две пересекающиеся прямые, одна из которых параллельна географическому меридиану, другая - географической параллели. В месте их пересечения и будет находиться заданная на карте точка.

Снятие координат точки, нанесенной на карте, производится циркулем-измерителем. Поставив одну ножку измерителя в заданную точку, другую отодвигают до тех пор, пока она не коснется ближайшей параллели. Затем, сохраняя расствор измерителя, переносят его на вертикальную рамку, одну ножку ставят на ту параллель, до которой измерялось расстояние, а другая на этой же рамке укажет отсчет широты данной точки. Точно так же снимается долгота, только все действия производят относительно меридиана, а отсчет снимают с горизонтальной рамки.

Прокладку ИК и ИП на карте от заданной точки производят с помощью транспортира и параллельной линейки. Транспортир накладывают на промежуточный меридиан карты, ближайший к заданной точке, таким образом, чтобы центральный штрих транспортира и деление на его градуированной дуге, соответствующее заданному курсу или пеленгу, совпали с этим меридианом. Затем к планке транспортира подводят параллельную линейку и, не изменяя ее положения, переводят одну половинку линейки к заданной точке на карте. Через эту точку проводят прямую, которая и будет линией ИК. или ИП.

Определение направления линии, проложенной на карте, производят также с помощью параллельной линейки и транспортира.

Параллельную линейку совмещают с проложенной на карте линией, после чего прикладывают к линейке транспортир, который перемещают вдоль среза линейки до тех пор, пока центральный штрих транспортира не совпадет с ближайшим меридианом карты. Деление дуги транспортира, совпадающее с линией меридиана, покажет истинное направление проложенной на карте линии. Под каждым делением дуги транспортира нанесены два отсчета, отличающиеся друг от друга на 180°. Если линия ИК или ИП направлена в нордовую половину горизонта, то на дуге транспортира снимают верхний отсчет, если же в зюйдовую, то - нижний отсчет. Точность снятия отсчетов с транспортира составляет 0,1°.

Морские карты дают наглядное представление о навигационных особенностях, изображенных на них водных районах и прилегающих к ним участков суши. Основное назначение морских карт-графическое решение задач судовождения. Совокупность графических работ, производимых па морской карте для обеспечения безопасности судовождения, называется прокладкой, которая является одним из основных видов решения повседневных штурманских задач на морской карте. Выйдя из порта в открытое море, судно ложится на свой курс. Продолжая плавание, судоводитель должен быть уверен в безопасности своего судна, для чего ему необходимо знать точное место судна на карте. При плавании вблизи берегов относительно небольшие глубины и наличие подводных и надводных опасностей требуют от судоводителя особого внимания к ведению прокладки пути судна.

Поэтому при плавании в пределах видимости берега необходимо непрерывно следить за перемещением судна и тщательно вести прокладку пути судна.

Прокладка ведется при помощи прокладочного инструмента: транспортира, параллельной линейки, циркуля. При плавании вблизи берегов судоводитель обязан постоянно производить определения, или обсервации 1 , места судна по береговым предметам. Обсервованное место судна определяется точкой пересечения двух или более линий, которые называются линиями положения 2 . Линиями положения чаще всего бывают пеленги береговых предметов. Для определения места судна достаточно иметь две линии положения. Однако во всех случаях, когда представляется возможность, следует определять место судна по трем (и более) линиям положения (пеленгам), так как третий пеленг будет как бы контрольным, свидетельствующим о точности определения.

Для определения места судна по трем пеленгам следует предварительно выбрать на берегу три хорошо видимых с судна и нанесенных на карту предмета. Затем в быстрой последовательности берут один за другим пеленги всех трех предметов, которые записывают. Сразу же записывают отсчет лага и время взятия пеленгов.

При выборе объектов для пеленгования необходимо, чтобы углы между первым и вторым объектами и между вторым и третьим были бы не меньше 30 и не больше 150°, так как чем меньше угол пересечения, тем больше будет ошибка в обсервованном месте, которая увеличивается за счет того, что трудно выделить точку пересечения.

Наиболее точными будут определения в случае, если угол между объектами близок к 90°. Начинать пеленговать следует с предмета, который ближе расположен к диаметральной плоскости судна (его пеленг меняется медленнее), а в ночное время первым пеленгуют маяк, огонь которого хуже виден.

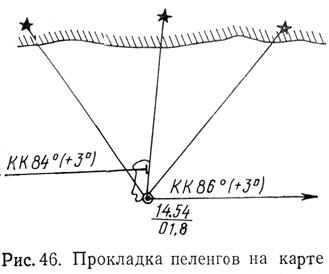

Полученные значения пеленгов способом, описанным ранее, прокладывают на карте (рис. 46). Пересечение пеленгов даст точку - место судна. Однако на практике вследствие ошибок при взятии пеленгов и при прокладке их на карте, а также неверной поправки компаса три линии пеленгов в большинстве случаев в одной точке не пересекаются, на а образуют треугольник, называемый треугольником погрешности.

При сторонах треугольника погрешности, не превышающих 0,5 мили, место судна принимают в центре треугольника. Полученное обсервованное место судна обозначают кружочком с точкой в центре.

Большие размеры треугольника свидетельствуют о наличии значительных ошибок. Определение места судна по трем пеленгам является наиболее точным способом навигационных определений.

Определение места судна по двум пеленгам производится так же, как и по трем (рис. 47). Однако в этом случае отсутствие третьей линии положения не позволяет проконтролировать надежность полученного обсервованного места судна.

Определение места судна по двум расстояниям. С помощью РЛС, дальномера или каким-либо другим способом измеряют расстояние до двух предметов. Затем с боковой рамки карты снимают циркулем измеренные расстояния D 1 и D 2 и проводят дуги окружностей с центрами А и В в местах нахождения объектов наблюдения на карте (рис. 48). Точка пересечения дуг будет местом судна. Окружности пересекутся в двух точках, однако счислимое место или хотя бы приближенный пеленг позволят легко определить нужную точку, которая и будет обсервованным местом судна. С помощью РЛС этим способом определения можно пользоваться в условиях плохой видимости.

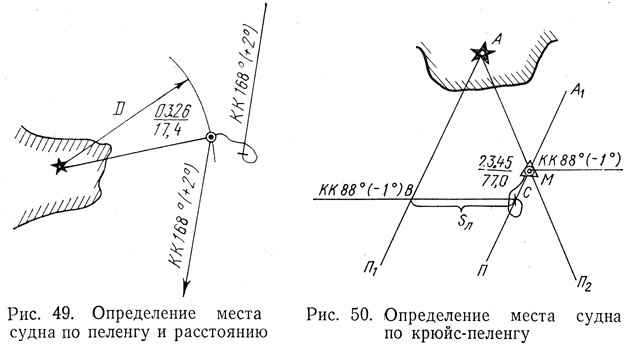

Определение места судна по пеленгу и расстоянию. Если с судна наблюдается только один предмет, то определение места можно сделать по пеленгу и расстоянию до него. В этом случае по компасу берется пеленг наблюдаемого предмета, который прокладывается на карте. Сразу же измеряют по РЛС расстояние, которое откладывают на линии пеленга (рис. 49).

Определение места судна по крюйс-пеленгу (рис. 50). Определение места способом крюйс-пеленга производится тогда, когда с судна виден только один предмет, измерить расстояние до которого невозможно по каким-либо причинам. Сущность этого метода заключается в том, что наблюдаемый предмет пеленгуют несколько раз через определенные промежутки времени.

Для определения места судна производят следующую прокладку. Из точки В (пересечение линии первого пеленга с линией курса) откладывают пройденное расстояние S л . Из полученной точки С проводят прямую ПА 1 , параллельную линии первого пеленга П 1 А. Пересечение линий ПА 1 с линией второго пеленга П 2 А даст точку М, которая и будет местом судна.

Дальнейшее счисление пути судна ведут от этой точки. Место судна, определенное по крюйс-пеленгу, называется счислимо-обсервованным, так как обсервацию определяют взятые пеленги, а элементом счисления является отсчет лага. Такое определение, конечно, менее надежно, чем обсервованное. Счислимо-обсервованное место При подходе к берегу в тех районах, где нет возможности определиться более точными способами, приближенное место судна можно получить по пеленгу одного предмета и одновременно измеренной эхолотом глубине.

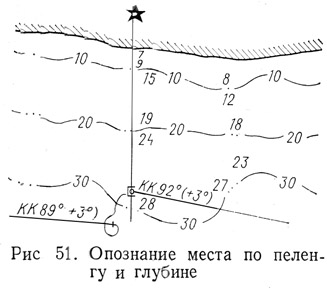

В этом случае прокладывают взятый пеленг на карте и находят на линии пеленга приближенное место судна, соответствующее или близкое к измеренной глубине (рис. 51).

Точность такого способа зависит от характера изменения глубин и достоверности их отметок на карте. При равномерно и резко меняющихся глубинах точность опознания места будет выше, чем при медленно меняющихся глубинах на большом протяжении.

Опознание места по глубинам. При этом способе с карты снимают расстояния между указанными глубинами по пути движения судна, рассчитывают промежутки времени, необходимые судну для прохождения этих расстояний, и одновременно через эти промежутки времени замеряют глубины. Измерив, ряд глубин (до 10 измерений), наносят их на кальку по линии пути судна. Затем накладывают кальку на карту таким образом, чтобы линия курса судна на кальке совпала или была бы параллельна линии курса на карте. Если при этом глубины, нанесенные на кальку, совпадут или будут близки к глубинам на карте, то место последней точки измерения глубины будет приближенным местом судна.

Опознание места по отличительной глубине можно выполнить в случаях, когда курс судна проходит через отличительную глубину, т. е. через место, где глубины резко отличаются от окружающих. За несколько миль до подхода к отличительной глубине включают эхолот. Когда эхолот или самописец начнут показывать глубину, близкую к отличительной, замечают время и отсчет лага, считая опознанное место судна в центре отличительной глубины.
