В 1841 и 1842 года независимо друг от друга английский и русский физики установили зависимость количества тепла от протекания тока в проводнике. Эту зависимость назвали «Закон Джоуля-Ленца». Англичанин установил зависимость на год раньше, чем русский, но название закон получил от фамилий обоих ученных, потому как их исследования были независимы. Закон не носит теоретический характер, но имеет большое практическое значение. И так давайте кратко и понятно узнаем определение закона Джоуля-Ленца и где он применяется.

Формулировка

В реальном проводнике при протекании через него тока выполняется работа против сил трения. Электроны движутся через провод и сталкиваются с другими электронами, атомами и прочими частицами. В результате этого выделяется тепло. Закон Джоуля-Ленца описывает количество тепла, выделяемое при протекании тока через проводник. Оно прямо пропорционально зависит от силы тока, сопротивления и времени протекания.

В интегральной форме Закон Джоуля-Ленца выглядит так:

Сила тока обозначается буквой I и выражается в Амперах, Сопротивление - R в Омах, а время t - в секундах. Единица измерения теплоты Q — Джоуль, чтобы перевести в калории нужно умножить результат на 0,24. При этом 1 калория равна количеству теплоты, которое нужно подвести к чистой воде, чтобы увеличить её температуру на 1 градус.

Такая запись формулы справедлива для участка цепи при последовательном соединении проводников, когда в них протекает одна величина тока, но падает на концах различное напряжение. Произведение силы тока в квадрате на сопротивление равняется мощности. В то же время мощность прямо пропорциональна квадрату напряжения и обратно пропорциональна сопротивлению. Тогда для электрической цепи при параллельном соединении можно Закон Джоуля-Ленца можно записать в виде:

В дифференциальной форме он выглядит следующим образом:

Где j - плотность тока А/см 2 , E - напряженность электрического поля, сигма - удельное сопротивление проводника.

Стоит отметить что для однородного участка цепи сопротивление элементов будет одинаковым. Если в цепи присутствуют проводники с разным сопротивлением возникает ситуация, когда максимальное количество тепла выделяется на том, который имеет самое большое сопротивление, о чем можно сделать вывод, проанализировав формулу Закона Джоуля-Ленца.

Частые вопросы

Как найти время? Здесь имеется в виду период протекания тока через проводник, то есть когда цепь замкнута.

Как найти сопротивление проводника? Для определения сопротивления используют формулу, которую часто называют “рельс”, то есть:

Здесь буквой «Ро» обозначается удельное сопротивление, оно измеряется в Ом*м/см2, l и S это длина и площадь поперечного сечения. При вычислениях метры и сантиметры квадратные сокращаются и остаются Омы.

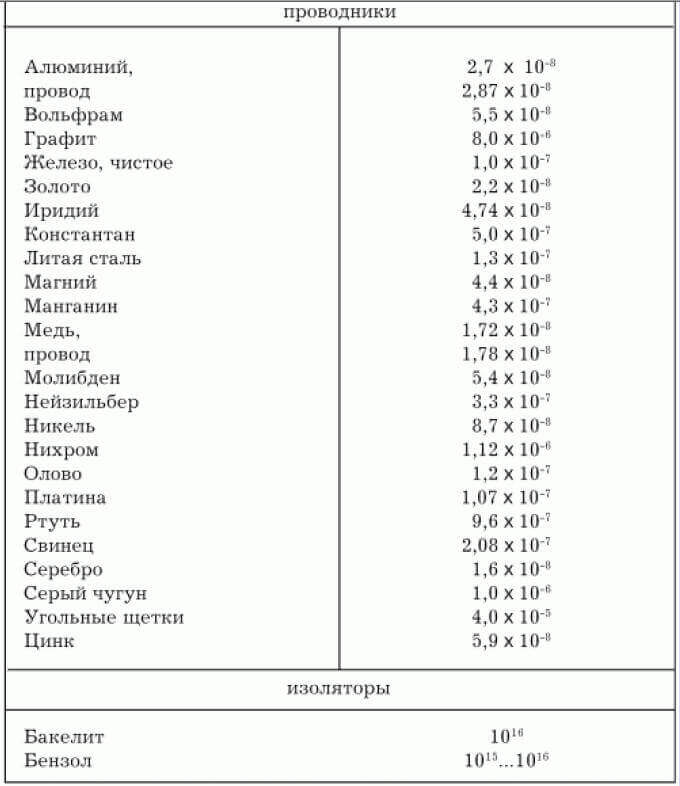

Удельное сопротивление - это табличная величина и для каждого металла она своя. У меди на порядки меньше, чем у высокоомных сплавов типа вольфрама или нихрома. Для чего это применяется мы рассмотрим ниже.

Перейдем к практике

Закон Джоуля-Ленца имеет большое значение для электротехнических расчетов. В первую очередь вы можете его применить при расчете нагревательных приборов. В качестве нагревательного элемента чаще всего применяется проводник, но не простой (типа меди), а с высоким сопротивлением. Чаще всего это нихром или кантал, фехраль.

Они имеют большое удельное сопротивление. Вы можете использовать и медь, но тогда вы потратите очень много кабеля (сарказм, медь не используют в этих целях). Чтобы рассчитать мощность тепла для нагревательного прибора вам нужно определится, какое тело и в каких объемах вам нужно нагреть, учесть количество требуемой теплоты и за какое время её нужно передать телу. После расчетов и преобразований вы получите сопротивление и силу тока в этой цепи. На основании полученных данных по удельному сопротивлению подбираете материал проводника, его сечение и длину.

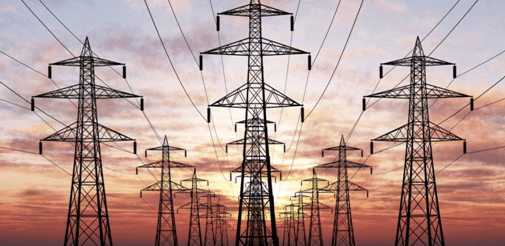

Закон Джоуля-Ленца при передаче электричества на расстояние

При возникает существенная проблема - потери на линиях передачи (ЛЭП). Закон Джоуля-Ленца описывает количество тепла, выделенного проводником при протекании тока. ЛЭП питают целые предприятия и города, а для этого нужна большая мощность, как следствие большой ток. Так как количество теплоты зависит от сопротивления проводника и тока, чтобы кабеля не грелись нужно уменьшить количество тепла. Увеличить сечение проводов не всегда можно, т.к. это затратно в плане стоимости самой меди и веса кабеля, что влечет за собой удорожание несущей конструкции. Высоковольтные линии электропередач изображены ниже. Это массивные металлоконструкции, созданные чтобы поднять кабеля на безопасную высоту над землей, с целью избежания поражения электрическим током.

Поэтому нужно снизить ток, чтобы это сделать повышают напряжение. Между городами линии электропередач обычно имеют напряжение 220 или 110 кВ, а у потребителя понижается до нужной величины с помощью трансформаторных подстанций (КТП) или целым рядом КТП постепенно понижая до более безопасных для передачи величин, например 6 кВ.

Таким образом при той же потребляемой мощности при напряжении в 380/220 В ток снизится в сотни и тысячи раз ниже. А по закону Джоуля-Ленца количество тепла в этом случае определяется мощностью, которая теряется на кабеле.

Плавкие вставки и предохранители

Закон Джоуля-Ленца применяется при расчете плавких предохранителей. Это такие элементы, которые защищают электрическое или электронное устройство от чрезмерных для него токов, которые могут возникнуть в следствии скачка питающего напряжения,

Физический закон, оценивающий тепловое действие электрического тока. Закон Джоуля-Ленца открыт в 1841 году Джеймсом Джоулем и в 1842 году, совершенно независимо Эмилием Ленцем.

как мы уже знаем, при движении свободных электронов по проводнику, должен преодолеть сопротивление материала. Во время этого движения зарядов происходят постоянные столкновения атомов и молекул вещества. При этом энергия движения и сопротивления превращается в тепловую. Ее зависимость от тока была впервые описана двумя независимыми учеными Джеймсом Джоулем и Эмилем Ленцем. Поэтому закон и получил двойное название.

Определение , количество теплоты, выделившееся за единицу времени на конкретном участке электрической цепи прямо пропорционально произведению квадрата силы тока на данном участке и его сопротивлению.

Математически, формулу можно записать так:

Q = а×I 2 ×R×t

где Q – количество вырабатываемой теплоты, а – коэффициент тепла (обычно он берется равным 1 и не учитывается), I – сила тока, R – сопротивление материала, t – время протекания тока по проводнику. Если коэффициент теплоты а = 1 , то Q измеряться в джоулях. Если же а = 0,24 , то Q измеряется в малых калориях.

Любой проводник всегда нагревается, если через него течет ток. Но перегрев проводников очень опасен, т.к может повредите не только электронную аппаратуру, но и стать причиной пожара. Так например, в случае короткого замыкания перегрев материала проводника огромен. Поэтому для защиты от коротких замыканий и больших перегревов в электронные схемы добавляются специальные радиокомпоненты - плавкие предохранители . Для их изготовления используется материала, который быстро плавятся и обесточивают питающую цепь при достижении током максимальных значений. Плавкие предохранители необходимо выбирать в зависимости от площади сечения проводника.

Закон Джоуля-Ленца актуален как для постоянного, так и для переменного тока. Согласно нему работает множество различных нагревательных устройств. Ведь, чем тоньше проводник, тем больший ток по нему проходит за более большой промежуток времени, тем больше количество тепла выделиться в результате этого.

Я надеюсь вы помните помнить, что сила тока зависит от напряжения. Появляется вопрос, почему ноутбук не нагревается так сильно как утюг? Потому, что в основании имеется спиральная проволока изготовленная из стали, которая отличается низкой сопротивляемостью. Плюс стальная подошва, поэтому утюг разогревается до высоких температур, и мы можем им гладить.

А имеет стабилизатор напряжения, который понижает 220 вольт до 19 вольт. Плюс сопротивление всех схем и компонентов достаточно высокое. Дополнительно для охлаждение имеется кулер и медные тепловые радиаторы.

Работа закона Джоуля-Ленца хорошо просматривается на практике. Самый известный пример его применения – обыкновенная лампа накаливания или , в которой свечение нити осуществляется благодаря прохождению по ней тока под высоким напряжением.

На основании закона Джоуля-Ленца работает и , где создание сварного соединения совершается путем нагрева металла, за счет проходящего через него тока и деформации свариваемых частей путем сжатия.

Электродуговая сварка, также работает на физических принципах закон Джоуля-Ленца. Для совершения сварочных работ электроды разогревают до такого состояния, чтобы между ними возникла сварочная дуга. Эффект вольтовой дуги открыл русский ученый В.В. Петров, используя принципы закрна Джоуля-Ленца.

Кроме математической формулы, этот закон имеет и дифференциальную форму. Предположим, что по неподвижному проводнику течет ток и вся его работа тратится только на нагревание. Тогда, согласно закону сохранения энергии, получаем следующее математическое выражение.

Рассмотрим однородный проводник, к концам которого приложено напряжение U. За время dt через сечение проводника переносится заряд dq =Idt . Так как ток представляет собой перемещение заряда dq под действием электрического поля, то, по работа тока равна

dA=Udq =IU dt (13.28)

Если сопротивление проводника R, то, используя закон Ома, получим

Мощность тока

(13.30)

Если ток проходит по неподвижному металлическому проводнику, то вся работа тока идёт на его нагревание, и, по закону сохранения энергии,

(13.31)

Таким образом, используя выражение (13.28) и (13.31) , получим

(13.32)

Выражение представляет собой закон Джоуля-Ленца , экспериментально установленный независимо друг от друга Джоулем и Ленцом.

§ 13.7 Законы Ома и Джоуля-Ленца в дифференциальной форме.

Подставив выражение для сопротивления в закон Ома, получим

(13.33)

где величина , обратная удельному сопротивлению, называется удельной электрической проводимостью вещества проводника. Её единица – сименс на метр (См/м).

Учитывая, что
- напряжённость электрического поля в проводнике,
- плотность тока, формулу можно записать в виде

j = γE (13.34)

Закон Джоуля-Ленца в дифференциальноё форме

Выделим в проводнике элементарный цилиндрический объём dV=dSdℓ (ось цилиндра совпадает с направлением тока(рис.13.9)), сопротивление которого
. По закону Джоуля-Ленца, за время в этом объёме выделится теплота

(13.35)

Количество теплоты, выделившееся за единицу времени в единице объёма, называется удельной тепловой мощностью тока . Она равна

ω= ρ∙j 2 (13.36)

Используя дифференциальную форму закона Ома (j = γE) и соотношение , получим ω= j∙E=γ∙E 2 (13.37)

Примеры решения задач

Пример. Сила тока в проводнике равномерно растёт от I 0 =0 до I max =3А за время τ=6с. Определите заряд Q , прошедший по проводнику .

Дано: I 0 =0; I max =3А; τ=6с.

Найти: Q .

Решение. Заряд dQ, проходящий через поперечное сечение проводника за время dt,

По условию задачи сила тока растёт равномерно, т.е. I=kt , где коэффициент пропорциональности

.

Тогда можно записать

Проинтегрировав (1) и подставив выражение для k, найдём искомый заряд, прошедший по проводнику:

Ответ : Q=9 Кл.

Пример. По железному проводнику (ρ =7,87 г/см 3 , М=56∙10 -3 кг/моль) сечением S =0,5 мм 2 течёт ток I =0,1 А. определите среднюю скорость упорядоченного (направленного) движения электронов, считая, что число свободных электронов в единице объёма проводника равно числу атомов n " в единице объёма проводника

Дано: ρ=7,87 г/см 3 ,= 7,87∙10 3 кг/м 3 ; М=56∙10 -3 кг/моль; I=0,1A; S=0,5 мм 2 =0,5 10 -6 м 2 .

Найти: .

Решение . Плотность тока в проводнике

j=ne,

где - средняя скорость упорядоченного движения электронов в проводнике;n - концентрация электронов (число электронов в единице объёма); e=1,6∙10 -19 Кл – заряд электрона.

Согласно условию задачи,

(2)

(учли, что
, где – масса проводника; М – его молярная масса;N A = 6,02∙10 23 моль -1 – постоянная Авогадро;
- плотность железа).

Учитывая формулу (2) и то, что плотность тока
, выражение (1) можно записать в виде

,

Откуда искомая скорость упорядоченного движения электронов

Ответ: =14,8 мкм/с.

Пример. Сопротивление однородной проволоки R =36 Ом. Определите, на сколько равных отрезков разрезали проволоку, если после их параллельного соединения сопротивление оказалось равным R 1 =1Ом.

Дано R =36 Ом; R 1 =1 Ом .

Найти: N.

Решение. Неразрезанную проволоку можно представить как N последовательно соединённых сопротивлений. Тогда

где r – сопротивление каждого отрезка.

В случае параллельного соединения N отрезков проволок

или
(2)

Из выражений (1) и (2) найдём искомое число отрезков

Ответ: N=6

Пример. Определите плотность тока в медной проволоке длиной ℓ=100 м, если разность потенциалов на её концах φ 1 -φ 2 =10В. Удельное сопротивление меди ρ =17 нОм∙м.

Дано ℓ=100 м; φ 1 -φ 2 =10В; ρ =17 нОм∙м=1,7∙10 -8 Ом∙м .

Найти: j.

Решение. Согласно закону Ома в дифференциальной форме,

где
- удельная электрическая проводимость проводника;
- напряжённость электрического поля внутри однородного проводника, выраженная через разность потенциалов на концах проводника и его длину.

Подставив записанные формулы в выражение (1), найдём искомую плотность тока

Ответ: j=5,88 МА/м 2 .

Пример. Через лампу накаливания течёт ток I =1А, Температура вольфрамовой нити диаметром d 1 =0,2 мм равна 2000ºС. Ток подводится медными проводами сечением S 2 =5мм 2 . Определите напряжённость электростатического поля: 1) в вольфраме; 2) в меди. Удельное сопротивление вольфрама при 0ºС ρ 0 =55 нОм∙ м, его температурный коэффициент сопротивления α 1 =0,0045 град -1 , удельное сопротивление меди ρ 2 =17нОм∙ м.

Дано: I =1А; d 1 =0,2 мм=2∙10 -4 м; Т= 2000ºС; S 2 =5мм 2 =5∙10 -6 м 2 ; ρ 0 =55 нОм∙ м= 5,5∙10 -8 Ом∙м: α 1 =0,0045ºС -1 ; ρ 2 =17нОм∙ м=1,7∙10 -8 Ом∙м .

Найти: Е 1 ; Е 2 .

Решение. Согласно закону Ома в дифференциальной форме, плотность тока

(1)

где
- удельная электрическая проводимость проводника; Е – напряжённость электрического поля.

Удельное сопротивление вольфрама изменяется с температурой по линейному закону:

ρ=ρ 0 (1+αt). (2)

Плотность тока в вольфраме

(3)

Подставив выражение (2) и (3) в формулу (1) , найдём искомую напряжённость электростатического поля в вольфраме

.

Напряжённость электростатического поля в меди

(учли, что
).

Ответ: 1) Е 1 =17,5 В/м; 2) Е 2 =3,4 мВ/м.

Пример. По проводнику сопротивлением R =10Ом течёт ток, сила тока возрастает при этом линейно. Количество теплоты Q , выделившееся в проводнике за время τ =10с, равно 300 Дж. Определите заряд q , прошедший за это время по проводнику, если в начальный м омент времени сила тока в проводнике равна нулю.

Дано: R =10 Ом; τ=10с; Q =300Дж; I 0 =0.

Найти: q.

Решение. Из условия равномерности возрастания силы тока (при I 0 =0) следует, что I=kt, где k – коэффициент пропорциональности. Учитывая, что
, можем записать

dq=Idt=ktdt. (1)

Проинтегрируем выражение (1), тогда

(2)

Для нахождения коэффициента k запишем закон Джоуля-Ленца для бесконечного малого промежутка времени dt:

Проинтегрировав это выражение от0 до, получим количество теплоты, заданное в условии задачи:

,

Откуда найдём k:

. (3)

Подставив формулу (3) в выражение (2), определим искомый заряд

Ответ: q=15 Кл.

Пример. Определите плотность электрического тока в медном проводе (удельное сопротивление ρ=17нОм∙м), если удельная тепловая мощность тока ω=1,7Дж/(м 3 ∙с)..

Дано: ρ=17нОм∙м=17∙10 -9 Ом∙м; ω=1,7Дж/(м 3 ∙с).

Найти: j.

Решение. Согласно законам Джоуля-Ленца и Ома в дифференциальной форме,

(1)

, (2)

где γ и ρ – соответственно удельные и сопротивление проводника. Из закона (2) получим, что Е = ρj. Подставив это выражение в (1), найдём искомую плотность тока:

.

Ответ : j=10 кА/м 3 .

Пример. Определите внутреннее сопротивление источника тока, если во внешней цепи при сила тока I 1 =4А развивается мощность Р 1 =10 Вт, а при силе тока I 2 =6А – мощность Р 2 =12 Вт.

Дано: I 1 =4А; Р 1 =10 Вт; I 2 =6А; Р 2 =12 Вт.

Найти: r.

Решение. Мощность, развиваемая током,

и
(1)

где R 1 и R 2 – сопротивления внешней цепи.

Согласно закону Ома для замкнутой цепи,

;
,

где ε- ЭДС источника. Решив эти два уравнения относительно r, получим

(2)

Ответ : r=0,25 Ом.

Пример . В цепь, состоящую из источника ЭДС и резистора сопротивлением R =10Ом, включают вольтметр, сначала параллельно, а затем последовательно резистору, причём показания вольтметра одинаковы. Определите внутреннее сопротивление r источника ЭДС, если сопротивление вольтметра R V =500 Ом.

Дано: R =10 Ом; R V =500 Ом; U 1 = U 2 .

Найти: r.

Решение. Согласно условию задачи, вольтметр один раз подключают к резистору параллельно (рис.а), второй – последовательно (рис. б), причём его показания одинаковы.

Энциклопедичный YouTube

1 / 3

Урок 254. Закон Джоуля-Ленца. Работа и мощность электрического тока

Закон Джоуля-Ленца. Часть 1

Урок 255. Задачи на работу и мощность электрического тока

Субтитры

Определения

В словесной формулировке звучит следующим образом

Мощность тепла, выделяемого в единице объёма среды при протекании постоянного электрического тока, пропорциональна произведению плотности электрического тока на величину напряженности электрического поля

Математически может быть выражен в следующей форме:

где w {\displaystyle w} - мощность выделения тепла в единице объёма, j → {\displaystyle {\vec {j}}} - плотность электрического тока , E → {\displaystyle {\vec {E}}} - напряжённость электрического поля , σ - проводимость среды, а точкой обозначено скалярное произведение.

Закон также может быть сформулирован в интегральной форме для случая протекания токов в тонких проводах :

В интегральной форме этот закон имеет вид

где dQ - количество теплоты, выделяемое за промежуток времени dt , I - сила тока, R - сопротивление, Q - полное количество теплоты, выделенное за промежуток времени от t 1 до t 2 . В случае постоянных силы тока и сопротивления:

А применяя закон Ома можно получить следующие эквивалентные формулы:

Практическое значение

Снижение потерь энергии

При передаче электроэнергии тепловое действие тока в проводах является нежелательным, поскольку ведёт к потерям энергии. Подводящие провода и нагрузка соединены последовательно , значит ток в сети I {\displaystyle I} на проводах и нагрузке одинаков. Мощность нагрузки и сопротивление проводов не должны зависеть от выбора напряжения источника. Выделяемая на проводах и на нагрузке мощность определяется следующими формулами

Откуда следует, что Q w = R w ⋅ Q c 2 / V c 2 {\displaystyle Q_{w}=R_{w}\cdot Q_{c}^{2}/V_{c}^{2}} . Так как в каждом конкретном случае мощность нагрузки и сопротивление проводов остаются неизменными и выражение R w ⋅ Q c 2 {\displaystyle R_{w}\cdot Q_{c}^{2}} является константой, то тепло выделяемое на проводе обратно пропорционально квадрату напряжения на потребителе. Повышая напряжение мы снижаем тепловые потери в проводах. Это, однако, снижает электробезопасность линий электропередачи .

Выбор проводов для цепей

Тепло, выделяемое проводником с током, в той или иной степени выделяется в окружающую среду. В случае, если сила тока в выбранном проводнике превысит некоторое предельно допустимое значение, возможен столь сильный нагрев, что проводник может спровоцировать возгорание находящихся рядом с ним объектов или расплавиться сам. Как правило, при выборе проводов, предназначенных для сборки электрических цепей, достаточно следовать принятым нормативным документам, которые регламентируют выбор сечения проводников.

Электронагревательные приборы

Если сила тока одна и та же на всём протяжении электрической цепи, то в любом выбранном участке будет выделять тепла тем больше, чем выше сопротивление данного участка.

За счёт сознательного увеличения сопротивления участка цепи можно добиться локализованного выделения тепла в этом участке. По этому принципу работают электронагревательные приборы . В них используется нагревательный элемент - проводник с высоким сопротивлением. Повышение сопротивления достигается (совместно или по отдельности) выбором сплава с высоким удельным сопротивлением (например, нихром , константан), увеличением длины проводника и уменьшением его поперечного сечения. Подводящие провода имеют обычное низкое сопротивление и поэтому их нагрев, как правило, незаметен.

Плавкие предохранители

Для защиты электрических цепей от протекания чрезмерно больших токов используется отрезок проводника со специальными характеристиками. Это проводник относительно малого сечения и из такого сплава, что при допустимых токах нагрев проводника не перегревает его, а при чрезмерно больших перегрев проводника столь значителен, что проводник расплавляется и размыкает цепь.

В XIX веке независимо друг от друга, англичанин Дж.Джоуль и россиянин Э.Х.Ленц изучали нагревание проводников электрическим током и опытным путём установили закономерность: количество теплоты, выделяющееся в проводнике с током, прямо пропорционально квадрату силы тока, сопротивлению проводника и времени прохождения тока.
Позднее было выяснено, что это утверждение справедливо для любых проводников: твёрдых, жидких, газообразных. Поэтому открытая закономерность получила название закон Джоуля-Ленца:

На рисунке показана схема установки, при помощи которой можно экспериментально проверить закон Джоуля-Ленца. Разделив силу тока на напряжение, по формуле R=U/I вычисляют сопротивление. Термометром измеряют повышение температуры воды. По формулам Q=I2Rt и Q=cm D t° вычисляют количества теплот, которые по результатам опыта должны совпадать.
Для тех, кто интересуется физикой более глубоко, специально заметим, что закон Джоуля-Ленца можно получить не только экспериментально, но и вывести теоретическим путём. Сделаем это.


Полученная формула A=I2Rt похожа на формулу закона Джоуля-Ленца, однако в левой её части стоит работа тока, а не количество теплоты. Что даёт нам право считать эти величины равными? Запишем первый закон термодинамики (см. § 6-з) и выразим из него работу:
D U = Q + A , следовательно, A = D U - Q .
Вспомним, что D U - это изменение внутренней энергии нагреваемого током проводника; Q - количество теплоты, отданное проводником (на это указывает знак «-» впереди); A - работа, совершённая над проводником. Выясним, что это за работа.
Сам проводник неподвижен, но внутри него движутся электроны, постоянно наталкиваясь на ионы кристаллической решётки и передавая им часть своей кинетической энергии. Чтобы поток электронов не ослабевал, над ними постоянно совершают работу силы электрического поля, создаваемого источником электроэнергии. Поэтому A - работа сил электрического поля по перемещению электронов внутри проводника.
Обсудим теперь величину D U (изменение внутренней энергии) применительно к проводнику, в котором начинает течь ток.
Проводник будет постепенно нагреваться, значит, его внутренняя энергия будет увеличиваться. По мере нагрева будет возрастать разность между температурами проводника и окружающей среды. Согласно закономерности Ньютона (см. § 6-к), будет возрастать мощность теплоотдачи проводника. Через некоторое время это приведёт к тому, что температура проводника перестанет увеличиваться. С этого момента внутренняя энергия проводника перестанет изменяться , то есть величина D U станет равной нулю.
Тогда первый закон термодинамики для этого состояния будет: A = -Q. То есть если внутренняя энергия проводника не меняется, то работа тока полностью превращается в теплоту. Используя этот вывод, запишем все три формулы для вычисления работы тока в другом виде:

Эти формулы мы пока будем считать равноправными. Позднее мы обсудим, что правая формула справедлива всегда (поэтому она и носит название закона), а две левых - только при определённых условиях, которые мы сформулируем при изучении физики в старших классах.
