Изготовить бур для скважины руками. Как сделать своими руками бур для бурения скважин. Ручной бур для скважины: как работать инструментом

Если предполагается производить работы по бурению незаглубленной скважины, которая будет обустроена в мягкой почве, то бур можно изготовить самостоятельно. Изготовленный бур для скважины своими руками при этом сможет обладать максимальной глубиной скважинного ствола, ограниченной 20 м.

Бур для скважины, сделанный своими руками, имеет максимальную глубину скважинного ствола, ограниченную 20 м.

Изготовление бура из дисков

В роли одного из составных элементов конструкции будет выступать буровая разъемная труба, ее особенность в том, что длина станет увеличиваться по мере заглубления скважины. Среди основных составляющих еще и ручка, которая станет отвечать за возможность вращения трубы. Это можно будет осуществлять одному специалисту или двум, что ускорит процесс. Несмотря на важность остальных составляющих, ведущим элементом будет являться бур.

Металлический бур изготавливают из двух полудисков.

Сделать бур можно с помощью одной из выбранных технологий. При самостоятельном изготовлении важно учесть, что работать предстоит с металлом, именно поэтому мастер должен обладать навыками сварки и сварочным оборудованием.

Перед тем как сделать бур, стоит оценить свои способности. Если вы не желаете уделять процессу чрезмерно много времени и сил, можно изготовить наиболее простой вариант инструмента, который будет представлен стальным стержнем с тщательно заостренным наконечником.

В процессе изготовления предстоит подготовить два ножа, их необходимо укрепить методом сварки на расстоянии в 200 мм от острия.

Для того чтобы изготовить бур для скважин, нужно использовать металлические диски с толщиной в 150 мм, которые и лягут в основу ножей. Диск предстоит разрезать пополам.

После установки ножи должны оказаться на инструменте под небольшим углом, максимальное значение которого равно 20° по отношению к горизонтали. По отношению друг к другу самодельные ножи должны расположиться напротив.

Таким образом, между приваренными ножами должен образоваться угол в 40°. Нижние кромки ножей, которыми станет обладать бур, должны быть тщательно заточены. Этому нужно придать особое значение, так как от остроты рабочих поверхностей инструмента будет зависеть скорость и простота врезки в почву.

Не зря заводские модели буров такого типа изготавливают из полосы стали, которая нагревается, а после подвергается скручиванию, это обстоятельство при собственноручном изготовлении стоит взять на вооружение. Расстояние между соседними витками одной спирали должно равняться их диаметру. Как только металл оказывается закручен, его закаляют.

После изготовления бур следует проверить на пригодность. Для этого им необходимо производить вращательные движения, используя рукоять, а наточенные ножи в процессе станут углубляться в толщу почвы. Через определенное время бур нужно извлечь из скважины, чтобы высвободить на поверхность срезанный грунт.

Инструменты для изготовления буровой установки: сварочный аппарат, болгарка, дрель, молоток.

Землю следует складывать в стороне от места проведения бурильных работ. Далее можно продолжать работать буром. Перед стартом бурения скважины нужно побеспокоиться о том, куда предполагается вывозить грунт, для чего можно использовать тележку.

По мере увеличения глубины скважины осуществляется наращивание штанг. При этом составные части следует укреплять между собой посредством резьбового соединения, которое может быть заменено втулочным. Для того чтобы исключить вероятность разъединения составных элементов штанги, их соединения можно укрепить еще и шплинтами. После подъема удлиненной штанги наверх от ее лишних звеньев можно избавляться. Спиральные буры можно использовать на участках, где присутствуют глинистые почвы и мелкий гравий.

Инструменты и материалы

• стальной стержень;
• стальной диск;
• сварочный аппарат.

Альтернативный вариант бура

Используя лист стали, предстоит изготовить заготовки в виде окружностей, которые станут режущими деталями. Если изготовить эти составляющие, придав им разный диаметр, то инструмент можно будет использовать при бурении разных по размерам скважин. Диаметр заготовок должен быть больше на 5 мм по сравнению с шириной предполагаемой скважины.

Виды буров: 1 – ложковый бур, 2 – змеевиковый бур, 3 – змеевик, 4 – буровое долото.

В центре заготовок нужно обустроить отверстия, диаметр которых должен быть на 1 мм больше диаметра стального прута, который станет стойкой. Теперь наступает черед токарного станка, на котором предстоит подготовить втулки из металла, в них нужно тоже сделать два отверстия и нарезать резьбу. Впоследствии она станет служить для крепления режущих элементов на стойке с помощью болтов. Отрезной круг поможет вырезать на заготовках режущих элементов небольшой участок. После его нужно растянуть, удерживая за концы, чтобы элемент стал напоминать винт. Нижний край винтового основания нужно наточить с соблюдением угла в 60°.

На стойке инструмента нужно сделать плоские срезы, которые будут углублены на 3 мм. Сделать их можно посредством наждачного круга с отступлением от конца стойки 8 см.

Нижний конец стойки должен быть сформирован в острие, для этого его предстоит заточить под углом в 30°. Отрезной круг поможет сделать на острие канавки. Для обеспечения более легкого вхождения бура в сухую почву, с помощью сварочного аппарата нужно укрепить к его концу сверло. На противоположном конце стойки нужно установить ручку, чтобы она поддавалась демонтажу. Ее крепление можно произвести втулкой.

Последний этап проведения работ предполагает окрашивание инструмента, что позволит защитить его от процессов коррозии, продлив срок службы бура. Инструмент прослужит дольше, если после использования его очищать от земли, проверять на отсутствие повреждений и заусенцев края лезвий. Обнаруженные повреждения можно устранять антикоррозийной краской.

Перед началом использования бура верхнюю часть почвы предстоит снять лопатой, после немного разрыхлив поверхность. Это облегчит вхождение бура.

Изготовление ложкового бура

Использование бура ложкового типа уместно в условиях грунта, который склонен к осыпанию. Если решили изготовить такой бур для обустройства скважины самостоятельно, следует придать ему цилиндрическую форму, в боковом основании которого предстоит обустроить продольно расположенную прорезь. Форма последней может быть и спиралевидной. Такому буру, как правило, придается длина, равная 700 мм, но не более. Извлечение грунта и удержание его в полости цилиндра происходит за счет сжатия и последующего прилипания. При более высоких сыпучих показателях грунта прорезь нужно делать более узкой.

Для того чтобы изготовить цилиндрическую составляющую инструмента, допустимо применить листовую сталь, которую нужно свернуть, придав определенный диаметр. Если желаете сделать бур для скважины более легко, можно подобрать кусок трубы требуемого размера.

Преимущество такого бура для обустройства скважины в том, что выемка почвы производится как горизонтально, так и вертикально расположенными кромками. Можно выполнить несколько иную вариацию инструмента для обустройства скважин своими руками, в этом случае к нижней части нужно прикрепить сверло, которое следует установить по оси штанги. Если выделять основную характеристику подобного бура для рытья скважин на своем участке, она состоит в том, что оси сверла и штанги должны совпадать, в отличие от линии оси корпуса и режущей продольной кромки, которые расположены со смещением на 1,5 мм по отношению к главной осевой линии.

Такие буры для скважин, имея подобное взаимное расположение осей, помогают , которые имеют диаметр больший, чем сам инструмент. Это стало возможно достичь за счет извлечения почвы с боковых стен шахты посредством продольно расположенной режущей кромки. Для того чтобы освободить такой бур при бурении скважин от почвы, его тоже предстоит периодически поднимать. Ложковый бур способен преодолевать внутреннее пространство обсадных труб, монтируемых для предотвращения обрушения шахты.

Если все еще думаете над тем, делать ли для обустройства скважин, возможно, следующие обстоятельства помогут вам склонить свой выбор в правильную сторону. Самостоятельное изготовление такого рода инструментов позволяет сэкономить на приобретении новых, так как можно использовать те материалы и инструменты, которые есть у каждого мастера.

Ручной бур, когда понадобится самостоятельно обустроить колодец, способен исключить нарушение ландшафта участка, которое неизбежно при бурении посредством специальной техники. Однако есть и минусы, выраженные в ограничении глубины сооружения. А если на участке присутствует плотный грунт, то изготовление ручного бура лучше и не начинать, так как его эксплуатация будет невозможна. Изготовив самодельный бур, можете его использовать еще и при строительстве заборов, монтаже свайных фундаментов и посадке растений.

Хотите обустроить систему водоснабжения на своем участке, пробурив самостоятельно скважину? Согласитесь, что наличие водопровода и канализации существенно повышает уровень комфорта при проживании в частном доме или на даче. Но вызов специалистов для обустройства колодца или скважины обойдется совсем недешево.

Вы решили смастерить бур для скважины своими руками и подбираете простой вариант самоделки? Мы вам поможем в этом вопросе – в статье собраны полезные сведения о процессе изготовления самодельного бура спирального типа и бура-ложки.

Приведен перечень необходимых инструментов и материалов, подобраны тематические фото и полезные видеорекомендации по сооружению бура-самоделки.

Наши подробные инструкции, оснащенные пошаговыми фото, помогут сделать простой и незамысловатый бур даже новичку.

Наращивание длины колонны штанг, присоединенных к буру, будет производиться постепенно, по мере того, как буровой снаряд будет продвигаться вглубь.

Есть несколько вариантов соединения штанг в длинный буровой стержень, это:

• Резьбовая муфта . Чтобы создать такое соединение, внутри каждой секции нарезают резьбу, которая будет соответствовать размерам соединительного элемента. Резьбовая муфта изготавливается нужной длины. Нам осталось исключить возможность самопроизвольного развинчивания соединения. Для этих целей используется шплинтовой фиксатор. Этот способ отличается простотой и надежностью.
• Гайка и болт. Привариваются к штангам, выполненным из труб небольшого диаметра. Это достаточно простой, но недостаточно надежный вариант. Приваривать придется на тонкостенную трубу, на которой такое соединения вряд ли получится прочным. Кроме того, чтобы зафиксировать такое резьбовое соединение штанг, придется приложить дополнительные усилия.
• Приваренные муфты. Нарезаются из трубы, диаметр которой больше, чем у штанги. Затем наглухо приварить муфту к трубе на одном конце секции. В ту же муфту с другой стороны свободно вставить следующую секцию. Теперь нужно закрепить секции так, чтобы они не проворачивались. Для этого поперёк трубы можно вставить болт и зафиксировать его гайкой с другой стороны.

Для изготовления своими руками бура для глубокой скважины соединяют несколько штанг. Причем лучше, если их соединение будет предельно простым. Ведь в процессе бурения инструмент будет подниматься на поверхность, чтобы он освобождался от земли.

Каждый подъём бура сопровождается его разделением на составные части, а каждый последующий спуски – новой сборкой и наращиванием.

Буровыми штангами для проходки неглубокой выработки (до 25 м) смогут послужить газовые трубы внутренним Ø 33 мм (допустимо применение Ø 42 и 48 мм). Длина труб отдельных звеньев штанги – 1-3 м. Перед покупкой труб для штанг их следует внимательно осмотреть. Материал с плохо проваренными швами не годится для бурения

Нижняя кромка затачивается или оснащается зубьями, оптимизирующими рыхление грунта. На 5 – 7 см выше условного дна внутри трубы устраивают шариковый или лепестковый клапан для захвата и удерживания разрыхленной породы.

Желонка – незаменимый инструмент при проходке рыхлых песков, галечников, гравийных отложений. Ее зачастую используют в комплексе с прочими бурами. Чередуют со шнеком или стаканом, не способным извлечь рыхлые и насыщенные водой отложения.

Несвязные частицы грунта задерживается внутри желонки благодаря клапану, расположенному внизу корпуса. У шнека, колокола, стакана нет таких преимуществ.

Процедуру сбрасывания бура многократно повторяют. Результатом процесса становится на треть заполненный грунтом корпус и увеличивающаяся на 30-40 см пробоина в поверхности земли.

Наполненную желонку извлекают из ствола с помощью лебедки, переворачивают вниз отверстием и очищают ударами тяжелого молотка.

Затем процесс ударно-канатного бурения возобновляется и повторяется, пока на месте падения бура не образуется скважина той глубины, которую и планировалось получить.

Не обязательно покупать готовую установку – можно для бурения и чистки.

Если сделать такой ударный бур достаточно тяжелым, то этим днищем он будет резать грунт, словно масло, и не позволит ему высыпаться из своей полости обратно

Создавать один бур в этом случае бессмысленно, поэтому расскажем, как соорудить всю буровую установку вместе со снарядом.

• Выбираем место , где по нашим расчетам и предположениям должна располагаться скважина. Намечаем его, сделав с помощью обычной лопаты небольшое углубление.
• Устанавливаем над ямкой треногу высотой 2-3 метра. Вершину треноги оснащаем хорошо закрепленным блоком для каната. Понадобится ещё и лебедка, которую прикрепляем к опорам. Хорошо, если имеется электрическая лебедка, но ручная тоже подойдет.
• Подготавливаем сам ударный бур . Для этой цели нам будет нужна толстостенная труба, диаметр которой соответствует размеру шахты будущей скважины.

Для изготовления бура берем полоску толстого металла и привариваем её к верхней оконечности трубы, расположив её перпендикулярно продольной оси снаряда.

По осевой линии нашей трубы в приваренной металлической полоске высверливаем отверстие, соответствующее толщине каната, на котором будет закреплен снаряд.

Нижний торец трубы тоже нуждается в обработке: можно сделать на нем зубчатую или кольцевую заточку. Если имеется муфельная печь, можно закалить в ней бур после процедуры заточки.

Бур для ударно-канатного бурения не так-то легко очистить от набившегося в него грунта. Чтобы ускорить эту рутинную операцию, можно сделать не окошко-отверстие, а вертикальную прорезь, проходящую почти через 2/3 в верху трубы.

Колокол – часть ударного бура. Он легко очищается от грунта и может быть заменен, например, на долото, если в процессе бурения скважины попадётся камень

Рассмотренная в другой нашей статье.

Выводы и полезное видео по теме

В этом видео наглядно и доступно рассказано о том, как именно с помощью доступных материалов и простых в эксплуатации инструментов сделать надежный и функциональный спиральный бур.

Очевидно, что человек, имеющий навыки работы со сварочным аппаратом и самыми распространенными слесарными инструментами, справится с изготовлением бура своими руками.

Используя самодельный снаряд можно вручную выполнить буровые работы на своем дачном участке. Что значительно снизит общие расходы, которые были запланированы на обеспечение водой вашей территории .

Вы сделали бур-самоделку другой конструкции? Или знаете секреты усовершенствования снаряда? Возможно вы не согласны с теорией и рекомендациями, изложенными в нашей статье? Напишите, пожалуйста, об этом в комментариях ниже.

Если в вашем загородном доме нет водоснабжения, а поблизости не проходят водопроводные сети, то единственным вариантом становится бурение скважины или сооружение колодца. Если глубина залегания водоносных горизонтов очень большая, а почва слишком твёрдая, то без бригады бурильщиков с оборудованием не обойтись. Но при неглубоком расположении водных пластов и сравнительно мягкой почве можно справиться своими силами. Чтобы сделать неглубокую скважину в мягком грунте, можно использовать самодельный бур. При этом максимальная глубина скважины не может превышать 20 м. Существует несколько видов буров. Мы рассмотрим, как их сделать своими руками. А подробная видео инструкция по самостоятельному бурению поможет вам лучше разобраться в процессе.

Не всегда для водоснабжения небольшого загородного дома или дачи оправдано сооружение дорогостоящей артезианской скважины. Для сезонного водоснабжения небольшого частного домика или дачи будет вполне достаточно изготовления неглубокой скважины на песок или колодца.

Среди главных условий ручного бурения можно перечислить:

• залегание грунтовых вод на небольшой глубине (до 20 м);
• в составе грунта не должно быть скальных пород, то есть ручной бур может справиться только с песчаными и глинистыми почвами.

Чтобы сделать бур для скважины своими руками, необходимо иметь хоть какой-нибудь опыт слесарных работ. Используя чертежи и фото из сети, вы можете самостоятельно изготовить три вида самодельных буров.

Для самостоятельного выполнения скважины или поиска воды для колодца подходит два вида бурения:

• ударно-канатное;
• вращательное.

Первый вид работ удобен тем, что для его выполнения не нужно использовать сложные специальные устройства. Достаточно изготовить простую буровую установку из подручных материалов. Более того бурить скважину можно в одиночку без привлечения помощников.

Суть метода ударно-канатного бурения в следующем:

1. Чтобы проделать скважину, со значительной высоты в неё сбрасывается увесистая труба с заострённым концом. Она привязывается канатом к раме.
2. Под тяжестью трубы часть грунта отделяется и попадает внутрь приспособления.
3. Затем бур снова понимают на поверхность и с высоты опять сбрасывают в скважину.
4. В ходе бурения ствол скважины постепенно углубляется, а почва накапливается в ударном устройстве.
5. Сделав несколько ударов, трубу необходимо извлечь на поверхность при помощи лебёдки и очистить от накопившего грунта. Для этого изделие оттягивается в сторону от скважины и прочищается ударами тяжёлого молота.
6. Бурить скважину таким образом продолжают до тех пор, пока не доберутся до водоносного горизонта по достижении нужной глубины.

Вращательное бурение подразумевает использование бура, который врезается в грунт и поднимает наверх породу в ходе своего вращения. Чтобы бурить таким образом, понадобится два человека. Они должны стоять по бокам буровой штанги и крутить её при помощи металлической трубы или лома.

Такой метод бурения позволяет довольно быстро сделать скважину без использования специального оборудования. Для работы вам понадобится лишь бур, требуемого диаметра, штанги, чтобы наращивать длину по мере заглубления в грунт, трубы или ломы для воротка.

Для вращательного бурения обычно используют один из двух видов бура: спиральный, ложковый. Как их сделать, мы рассмотрим в нашей статье дальше. А о том, как правильно бурить скважину при помощи ручного бура, вы можете узнать из видео в конце статьи.

Изготовление ударного бура

Мы опишем, как сделать ударный бур для скважины и соорудить простую буровую установку. Для этого вам стоит следовать нашей инструкции:

1. Для начала над местом бурения нужно сделать треногу. Обычно достаточно конструкции высотой 2-3 метра.
2. На её вершине закрепляем канатный блок.
3. Для подъёма бура мы будем использовать лебёдку на электроприводе или с ручным управлением. Её крепим к одной из опор треноги.
4. Чтобы сделать ручной ударный бур вам понадобится труба с толстыми стенками. При этом её диаметр должен быть равен ширине ствола скважины.
5. Верхний конец трубы заваривается толстой полосой металла. При этом в центре этой заглушки необходимо проделать отверстие, равное толщине используемого для подвески трубы каната.
6. Нижний край трубы затачивается. При этом можно просто заточить стенку трубы, а можно сделать зубчатую нарезку. Для повышения прочности ударной части конструкции заточку лучше закалить в муфельной печи.
7. Чтобы из приспособления было легче вынимать грунт, накопившийся в процессе бурения, её верхняя часть снабжается радиальными отверстиями или прорезями.

Совет: если у вас есть возможность установить мощную лебёдку, то для повышения эффективности бурения трубу можно дополнительно утяжелить. Для этого на её верхнюю часть устанавливаются съёмные стальные грузы.

Изготовление спирального (винтового) бура

Второе название спирального бура – шнековый. Такой бур для скважины своими руками делается из трубы с толстыми стенками, выполняющей функции вертикальной штанги, твердосплавного режущего инструмента в её нижней части и спиральных витков от низа вдоль штанги. Для изготовления витков используется закалённая сталь.

Чтобы бурить скважину, нужно вращать приспособление. При этом режущая кромка будет прорезать породу, а витки из закалённой стали начнут выталкивать грунт наверх. Тем самым выталкиваемый грунт будет создавать дополнительное давление в направлении бурения. Таким образом, во время работы порода будет накапливаться между витками. Для повышения эффективности бурения бур необходимо периодически вынимать их скважины и очищать витки от накопившегося грунта.

Самый простой вариант такого бура – дисковый. Перед тем как сделать бур для скважины, вам нужно подготовить необходимые материалы:

• трубу с толстыми стенками;
• стальной диск толщиной 0,4-0,6 см (диаметр диска должен быть равен требуемой ширине скважины).

Работу по изготовлению дискового бура ведём в таком порядке:

1. Нижнюю часть подготовленной трубы нужно заострить. Иногда вместо этого вваривают заточенный наконечник. Его лучше изготовить из закалённой стали.
2. Стальной диск распиливается на две половины. Внешняя сторона половинок ровно затачивается или делается зубчатая острая нарезка.
3. Обе половинки металлического диска привариваются к вертикальной штанге. При этом необходимо отступить от заточенного наконечника по 12,5 см. Две части диска привариваются с разных сторон. При этом по отношению к продольной оси они должны быть расположены под углом в 70 градусов. В итоге угол между половинками диска будет равен 40 градусам. Лучше, если вы рассмотрите конструкцию спирального бура на фото в сети. Так вам будет понятней.
4. На верхнем конце штанги выполняется резьбовая муфта. Она позволит наращивать длину штанги по мере бурения скважины.

Совет: для изготовления шнека можно взять не обычный стальной диск, а разрезанный на две части диск от циркулярной пилы. Главное правильно подобрать его диаметр, чтобы он соответствовал требуемой ширине скважины.

Более сложный для собственноручного выполнения вариант – это винтовой бур. Он изготавливается из полос стали, которые нагреваются и подвергаются скручиванию. Причём шаг соседних витков должен быть равен ширине лопасти.

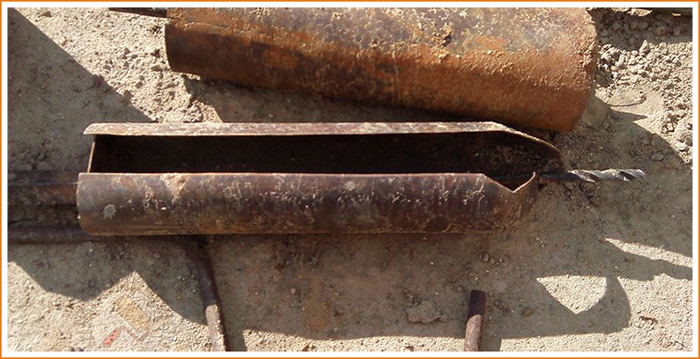

Изготовление ложкового бура

Бур-ложка идеально подходит для работ в мягких породах. При этом разрыхление грунта происходит не только в нижней, но и в боковых частях приспособления. Выбранная почва накапливается внутри цилиндрического корпуса. Когда вы будете бурить скважину таким приспособлением, потребуется периодически вынимать его и очищать от накопившейся породы.

Бур-ложка изготавливается из трубы с толстыми стенками. Причём её диаметр подбирается по ширине скважины. Кроме этого для изготовления вам понадобится аппарат для сварки и комплект слесарных инструментов. Работу по изготовлению бура ведём в таком порядке:

1. В трубе сделайте продольный вырез. На чертеже очень хорошо видно, как должно располагаться отверстие.
2. Далее с помощью лома и тяжёлого молота трубе придаётся нужный профиль (ложка).
3. Нижние и боковые кромки трубы затачиваются.
4. К нижней части конструкции по центральной оси приваривается сверло. Оно должно быть достаточно толстым с диаметром не менее 1,8-3,6 см.
5. К верхней оконечности трубы приваривается штанга. При этом её ось должна быть сдвинута в сторону относительно оси трубы на 1-1,5 см.
6. Все режущие кромки бура рекомендуется закалить.

Совет: габариты продольного выреза в трубе подбираются в зависимости от состава грунта. Чем суше и рыхлее почва, тем меньше размер выреза.

Если вам понадобится очень длинный буровой стержень, то можно поступить несколькими способами:

• Неплохой вариант – это использование для соединения штанг резьбовых муфт. Так, внутри каждого отрезка труб выполняется резьба, соответствующая диаметру труб. Затем делается резьбовая муфта требуемой протяжённости. Для защиты от самопроизвольного разъединения элементов делают шплинтовой фиксатор.
• При небольших диаметрах труб можно использовать болт и гайку, приваренную к концам секций. Однако этот способ не очень надёжный из-за непрочности сварного соединения.
• Самый простой и эффективный метод – нарезка муфты из куска трубы с большим диаметром, чем габариты штанги. Затем муфта приваривается к концу одной секции, а другая секция свободно вставляется в муфту и фиксируется при помощи поперёк вставленного болта и гайки.

Изготовление слишком длинной неразъёмной буровой трубы усложняет работу. Лучше делать разъёмное соединение. Для этого достаточно использовать секции длиной по 100-120 см. Так вам легко будет подобрать требуемую длину буровой трубы и наращивать её по мере выполнения работ.

• Для облегчения бурения скважины ручными инструментами можно использовать желонку. Она позволяет облегчить процесс подъёма грунта на поверхность, поскольку порода собирается в специальную ёмкость.
• Если ручной бур не получается поднять на поверхность, можно соорудить на возвышении из бочек или брёвен рычаг. Таким образом, процесс бурения не только облегчится, но и ускорится, ведь объём поднимаемого наверх грунта можно увеличить.
• Для уменьшения трудоёмкости работ и ускорения процесса бурения для кручения бура можно использовать специальные приспособления.
• Самодельные буры вам могут пригодиться и после сооружения скважины. Например, с их помощью можно рыть фундамент под столбы забора, делать свайные основания, сажать растения.

О том, как бурить скважину вручную, вы можете узнать из предложенного видео:

У работящего человека всегда много дел как дома, в мастерской, так и на садово-огородном участке. Да мало ли где может понадобиться совершенно простое приспособление – современное воплощение в металле принципа «архимедова винта»!

Разумеется, как и многое другое, обозначенный инструмент, даже на бензиновом моторе, сегодня можно купить в специализированном магазине. Но для настоящего мастера, который к тому же умеет считать свои деньги, нет никакой проблемы в том, как сделать бур своими руками.

Достаточно собрать это приспособление качественным и удобным для эксплуатации, чтобы понять, насколько расширится горизонт возможностей человека, пожелавшего сделать свое жизненное пространство максимально комфортным и функциональным.

Ручной бур для земли, его конструкция и назначение

Как уже было сказано, бур представляет собой едва ли не самый простой механизм, который преобразует мышечное усилие человека или импульс двигателя (если речь идет о моторизованном варианте) во вращательно-поступательное движение большого «сверла» (рис.1).

Простоту и надежность данного приспособления подчеркивает минимальное количество его составных частей.

Рисунок 1. Земляной бур – устройство, предназначенное для бурения отверстий в грунте.

Если не брать в расчет некоторые дополнительные детали, то концептуально состоит оно всего из трех элементов – металлического (иногда деревянного, что хуже) шеста (стойки) или трубы, прикрепленного к нему с одного конца шнека и поворотной ручки (рычага), прикрепленной с другой стороны.

Шнек, образующий классический архимедов винт, может иметь некоторое количество дополнительных лопастей для улучшенной проходки того или иного грунтового массива, а ручка-рычаг может изготавливаться в виде Т-образной поперечины, конструкции в виде креста или в любом другом виде, который покажется заказчику наиболее приемлемым для эффективной работы с буром.

Данное приспособление широко применяется в геологоразведочных и строительных работах, в садоводстве и во время мужского досуга, каковым является зимняя подледная рыбалка. Оно очень поможет человеку, которому необходимо вырыть в саду несколько посадочных лунок, сделать во дворе дренажные скважины, изготовить ряд углублений под монтажные сваи и т.д.

В зависимости от этих и других целей использования инструмента, все буры могут отличаться друг от друга по размерам и иметь разные конфигурации шнека. Однако все они действуют по одному и тому же принципу.

Материалы и инструменты, необходимые для изготовления бура

Прежде чем приступать непосредственно к работе, следует запастись всеми необходимыми материалами и инструментами. Мастеру понадобятся:

• отрезок газовой трубы (для изготовления вертикальной стойки);
• фрагмент листовой стали высокой прочности (для производства лопастей винта);
• отрезок гладкой арматуры (металлический прут) диаметром 16-20 мм (для изготовления ручки);
• аппарат для сварки;
• сварочная струбцина;
• станок для токарных работ;
• круг наждачный;
• электрическая дрель;
• набор сверл по металлу;
• угловая шлифмашина (болгарка) с диском по металлу;
• газовый ключ;
• монтажные тиски.

Как изготовить бур: последовательность операций

Изготовление бура (рис.2) начинается с производства его лезвия. С этой целью берется стальной лист, из которого вырезаются круглые заготовки. Они делаются с таким расчетом, чтобы диаметр круга оказался примерно на 5-6 мм больше, чем диаметр планируемой скважины в грунте. Для стандартного бура достаточно минимального количества в 2 диска.

Рисунок 2. Чертеж земляного бура.

Затем в круглых заготовках высверливаются центральные отверстия. Для удобного монтажа на стойке их диаметр должен превышать диаметр металлической трубы – будущей стойки – примерно на 1-2 мм.

На следующем этапе обозначаются точки, в которых диски будут крепиться к стойке. В этих точках следует просверлить в трубе отверстия. Для крепления дисков на токарном станке изготавливаются металлические втулки. В них также делаются радиальные отверстия с резьбой. Втулки, прикрученные к стойке болтами, будут прикреплять к ней съемные лезвия шнека.

Далее болгаркой с отрезным кругом в заготовках лопастей вырезаются от края к центру небольшие сектора. После этого при помощи тисков и газовых ключей края разрезов аккуратно растягиваются в противоположные стороны. В результате каждый круг должен получить спиралеобразный вид. Чтобы закончить этап подготовки лезвий, нижние кромки их вырезов затачиваются под углом 50-60 градусов.

Переходим к стойке. Чтобы бур мог легко входить в обрабатываемый массив, на ее конце, где будет формироваться шнек, сваркой приваривается сверло по металлу. Сам же наконечник с этой целью заостряется под углом заточки 20-30 градусов.

Заключительная фаза изготовления ручного бура – монтаж ручки-рычага, которым будет осуществляться осевое вращение всего приспособления. Для ее фиксации на стойке применяется специальная втулка, предварительно выточенная на токарном станке. Ручка должна быть съемной, так как при бурении на большую глубину наверняка понадобится стойку не один раз удлинять дополнительными коленами. Об изготовлении этих колен следует позаботиться отдельно.

Бур своими руками: другие варианты конструкции

Рисунок 3. А- схема бура со шнеком утилизированного зерноуборочного комбайна, Б – схема бура с емкостью в форме кастрюли, В – схема бура со шнековыми лезвиями из отработанных дисков.

Наряду с описанным стандартным буром, можно предложить и некоторые другие варианты изготовления ручного бурильного приспособления, в которых используются элементы хорошо известных конструкций, уже бывших в употреблении.

В частности, можно сделать бур, в котором применен шнек, когда-то стоявший на утилизированном зерноуборочном комбайне (рис.3, а). Снизу шнека, диаметр которого составляет примерно 130-150 мм, ближе к концу стойки монтируется вспомогательное лезвие, составленное из двух старых культиваторных лап. Их следует приварить к стойке таким образом, чтобы угол между ними и плоскостью, перпендикулярной оси стойки, составлял 25-30 градусов.

Возможно изготовление бура с применением емкости, имеющей форму кастрюли (рис.3, б). Указанный элемент крепится на стойке через отверстие, просверленное в центре днища емкости. Стойка внизу заканчивается сверлом диаметром до 25-30 мм. К корпусу емкости с противоположных сторон прикрепляются два ножа. Перед обоими ножами в днище кастрюли проделывают щели шириной до 40 мм – через них во время вращении бура будет поступать в емкость и накапливаться там отработанный грунт. При наполнении емкости бур вынимают из углубления, высыпают содержимое и снова опускают в скважину.

Третий вариант, самый простой – бур, шнековыми лезвиями в котором будут служить отработанные диски, предварительно разрезанные на две равные полусферы (рис.3, в). Данные детали приваривают к металлической стойке в их центральной точке. Причем импровизированные лопасти должны быть прикреплены к стойке в одном и том же месте, на удалении от ручки-рычага не менее чем в 900 мм.

Для придания указанным полукругам свойств эффективного бурильного винта их плоскости должны быть наклонены в противоположные по отношению друг к другу стороны, при этом угол между обеими плоскостями задается не менее 30 градусов. Данный вариант, несмотря на всю свою простоту, отличается очень высоким рабочим КПД – метровую скважину диаметром около 15 см такой бур способен пробурить за 10 минут.

Несколько моментов, которые стоит учесть при изготовлении бура

Сделать бур не только качественным, но и практичным в максимально широком диапазоне применений поможет четкое понимание ряда немаловажных факторов и следование соответствующим рекомендациям. В заключение на них стоит обратить отдельное внимание.

Например, при производстве универсального ручного бура, которым можно выполнять различные по назначению и объемам операции, рекомендуется предусмотреть, чтобы лопасти шнека не приваривались намертво к стойке, а были бы съемными. Это обстоятельство, а также наличие целого набора круглых лезвий разных диаметров и конфигурации, обязательно сделают указанный инструмент по-настоящему многофункциональным приспособлением, полезным во многих случаях жизни.

Из практики известно, что 9- и 12-сантиметровые лезвия бура лучше всего подходят для бурения лунок для подкормки и высадки рассады растений, скважин для определения уровня грунтовых вод, ямок под установку теплиц и монтаж тоннелей подземных коммуникаций. Лезвия, диаметр которых составляет 17 и 25 см, наилучшим образом удовлетворят тех, кто высаживает растения со стержневыми корнями, заливает опоры всевозможных заборов, ограждений и прочих небольших надворных конструкций, устраивает компостные ямы, строит колодцы.

Бурение скважин на воду в мягких грунтах можно выполнять без вызова специализированных бригад, делая это своими силами. Глубина скважины не может превышать двадцати метров, этого достаточно для забора хорошей воды. Бурение вполне возможно, если сделать бур для скважины своими руками, приложив некоторое старание и имея необходимые инструменты, умение обращаться с металлом, сварочным оборудованием и слесарными инструментами.

Основными рабочими элементами самодельного бура являются: буровая труба, которая должна быть разъемной для удобства работы с нею, а также рукоятка, позволяющая производить бурение одному-двум работникам. Но основным рабочим органом все же служит металлический бур, который изготавливается в различных вариантах.

Прежде, чем начинать работу по изготовлению инструмента для бурения скважины, следует определиться с его типом и выполнить его чертежи.

Буры спирального типа

Ручной бур спирального типа сделать своими руками достаточно несложно, если заранее подготовить необходимые материалы и инструменты. Подбирается основной элемент конструкции в виде длинной трубы небольшого диаметра либо металлического стержня, после чего к нему привариваются два полудисковых ножа на расстоянии около 200 миллиметров от нижнего заостренного края.

Ножи изготавливаются из разрезанного пополам металлического диска и привариваются к трубе или стержню под углом около 20° к горизонту. Располагаются они напротив друг друга, что в итоге составит оптимальный для бурения угол. Нижние кромки полудисковых режущих элементов хорошо затачиваются для облегчения резания почвы. От этого зависит и скорость и простота выполнения работы.

Принцип работы спирального бура состоит в том, что во время вращения осевого элемента, выполняемого при помощи рукояти, полудисковые ножи врезаются в почву и разрыхляют ее. Через определенное количество пройденных вглубь почвы сантиметров, что определяется опытным путем, буровая конструкция вытаскивается, и разрыхленная земля ссыпается в стороне от будущей скважины. Далее операция повторяется вновь вплоть до достижения нужной глубины скважины и достижения поставленной задачи – бурения скважины на воду.

Очищается ручной бур от налипшего грунта также несколько в стороне от места выполняемого бурения, после чего он вывозится с участка. С увеличением глубины производства работ производится наращивание длины штанги бура. Отдельные элементы штанги надежно соединяются при помощи резьбового соединения или крепления шплинтами, а для облегчения процесса подъема штанги дополнительные ее звенья снимаются.

Самодельные буры спирального типа прекрасно справляются с рыхлым грунтом, который содержит небольшое количество гравия и мелких камней. Такой конструкцией можно пробурить рабочую скважину на воду глубиной до второго горизонта водоносного слоя.

Ложковый бур

Еще один тип самодельных конструкций для выполнения самостоятельного роторного бурения скважин на воду – бур-ложка, или ложковый бур. Он используется для работ по изготовлению скважин на воду в грунте небольшой плотности, в частности, в песчаных грунтах и смешанных песчано-глинистых грунтах.

Он выглядит как цилиндрическая конструкция из металла с нижней и боковыми режущими кромками. Срезаемый ими грунт попадает во внутреннюю полость стального цилиндра бура и удерживается внутри за счет внутреннего уплотнения грунта и его прилипания к стенкам цилиндра. После каждого цикла проходки вся конструкция поднимается вверх и на поверхности очищается от земли. За один раз можно углубляться в грунт на достаточную глубину (до 40-ка сантиметров).

Для того чтобы сделать ложковый бур для бурения скважин на воду, нужен отрезок стальной трубы длиной около 70-80 сантиметров. Диаметр трубы подбирается в зависимости от планируемого диаметра будущей скважины. В нижней части делается прорезь, ширина которой зависит от качества грунта на участке: для сыпучей почвы с преобладанием песка прорезь может быть 6-8 миллиметров, для глинистых грунтов – несколько шире.

Нижняя часть конструкции делают в виде загибающегося ковша, кромки по направлению вращения бура затачиваются. К корпусу ложкового бура может быть приварено сверло для обеспечения направления движения, его диаметр – до 36-ти миллиметров.

Существует также вариант, как самому сделать ложковый бур несколько иной конструкции – со небольшим (10-20 мм) смещением оси нижнего ковша относительно основной оси, так называемым эксцентриситетом. Ось приваренного сверла должна совпадать с осью вращения, что позволяет делать диаметр скважины несколько большего диаметра, чем размер ложечной конструкции. Больший диаметр бурения удобен тем, что при риске обвала стенок вследствие рыхлости грунта можно делать одновременную обсадку скважины. Сам бур будет проходить внутри обсадной трубы.

В верхней части ложечной конструкции приваривается отрезок трубы или металлического стержня для крепления бура со штангой и далее с рукояткой для вращения. Наращивается бурильная колонна так же, как при выполнении шнекового бурения на воду.

Процесс изготовления ложкового бура

Для того, чтобы изготовить самодельный бур-ложку, следует подготовить нехитрый набор инструментов:

• металлическую трубу нужного диаметра;
• металлические уголки;
• углошлифовальную машинку;
• слесарные тиски;
• рулетку.

Можно изготовить ложковый бур даже из старого газового баллона, если его диаметр окажется подходящим для изготовления скважины на воду. От него отрезается нижняя часть длиной около 250-ти миллиметров, а на торце надо сделать разрезы, которые будут выполнять функцию разрыхления и резания грунта.

На следующем этапе в стенках баллона вырезаются узкие вертикальные окна, через которые удаляется набивающийся внутрь в процессе работы грунт. Размер окон – 50х200 миллиметров.

Вверху баллона сверлится отверстие для вваривания будущей ручки вращения, крепление которой можно усилить за счет крепления перемычек, привариваемых между трубой и верхней поверхностью баллона.

Режущие кромки бура выносятся наружу при помощи металлических уголков, на которых надо делать прорези длиной до 40-ка миллиметров и шириной, которая равна толщине стенок баллона.

На следующем этапе работ приваривается рабочее сверло из металлической полосы длиной 200 миллиметров и шириной 35 миллиметров. Толщина металла – 3 миллиметра. Полоса загибается в слесарных тисках в виде спирали, ее нижняя часть срезается под 45° и затачивается. Полученное сверло приваривается к буру.

Ручки бура можно изготовить из арматуры, на которой надо закрепить короткие отрезки труб для удобства работы.

Самодельный бур для канатно-ударного способа бурения

Ударный бур выглядит как труба из толстой стали, диаметр которой соответствует требуемому диаметру скважины. Сверху к трубе по осевой линии приваривается металлическая полоса с отверстием для крепления подъемного каната, нижний торец затачивается по кольцу, либо на нем вырезаются косые зубцы. По возможности торцевая часть бура закаляется в печи.

Ударно-забивной способ применяется гораздо реже, чем роторный или ложковый способ бурения скважин. Дело в том, что рыхлые и водянистые грунты плохо удерживаются внутри стального стакана, резко снижая производительность работ.
