Диаметры дымоходных труб из нержавейки. Дымоходы из нержавеющей стали. Обязательные требования безопасности

Работа газовых отопительных приборов во многом зависит от правильно подобранного дымоотвода: он должен быть пожаробезопасным, долговечным и простым в эксплуатации. Этим требованиям соответствуют сэндвич дымоходы из нержавеющей стали: цены на изделия ведущих производителей представлены в каталогах на сайтах компаний и в интернет-магазинах. Обзор популярной продукции и ее эксплуатационных характеристик поможет в выборе качественной дымоотводной системы.

Работа внутренней системы отопления невозможна без качественного дымоотвода

Сэндвич трубы для дымоходов: цена соответствует качеству

Все большее число потребителей при эксплуатации отопительного оборудования используют дымоходы сэндвич. Уникальная конструкция канала «труба в трубе», пространство между которыми заполнено слоем утеплителя, позволяет применять такие системы как внутри, так и вне помещения без ухудшения эксплуатационных свойств. Они стали альтернативой системам дымоотвода из кирпича и бетона благодаря целому ряду преимуществ:

• огнестойкость - действие высокой температуры принимает на себя слой базальтового утеплителя, защищая наружную поверхность трубы от перегрева;

Сэндвич дымоходы из нержавеющей стали универсальны и подходят под любой тип отопления

• устойчивость к коррозии - благодаря использованию для производства высококачественной стали, трубы отлично противостоят воздействию агрессивной среды;
• быстрый прогрев, безупречно гладкая поверхность - обеспечивает должную тягу, исключая образование конденсата и сажи на стенках трубы;

• универсальность - дымоходы из сэндвич трубы совместимы со всеми видами отопительного оборудования вне зависимости от используемого топлива и могут использоваться в помещениях, где ранее не предусматривалось размещение систем дымоотвода;
• легкость конструкции, простота и скорость установки - система дымоотвода не требует создания основания, быстро собирается и, благодаря выпуску различных комплектующих и креплений, может иметь любую конфигурацию;
• элегантный внешний вид - сэндвич трубы компактны и не занимают много пространства.

Еще одним неоспоримым преимуществом утепленных дымоходов из нержавеющей стали является отсутствие необходимости в теплоизоляции. Спрессованный слой базальтовой ваты снижает количество теплопотерь, препятствует образованию конденсата и надежно защищает внутренний контур дымохода от воздействия природных факторов.

Дымоходные сэндвич трубы из оцинкованной стали

Несмотря на то, что цены сэндвич труб для дымохода из нержавейки далеки от бюджетных, внушительный набор отличных технических характеристик делает их все более актуальными среди пользователей отопительных приборов. Удешевить стоимость конструкции дымоотвода возможно, используя трубы для дымохода из оцинковки. Цены на них более умеренные на фоне неплохих эксплуатационных показателей.

Особенности производства дымоходов из нержавеющей стали

Для изготовления труб сэндвич дымоходов используют особую легированную и жаростойкую сталь, толщина которой составляет 0,5-0,6 мм. Благодаря стойкости материала к агрессивному химическому воздействию и конденсату, применять трубы из нержавеющей стали для дымоходов можно в сочетании с любыми типами отопительного оборудования. Главное требование - точно подобрать марку стали для того или иного прибора.

Если температура отводимых газов не превышает 450 градусов, применяется хромоникелевая сталь марок AISI 304, AISI 321, для отвода, сопровождающегося температурой 800 градусов, подойдет аустенитная хромоникельмолибденовая сталь марки AISI 316. Нормы и требования, предъявляемые к материалам дымоходов, разработаны Американским институтом стали и сплавов (AISI). Ими пользуются и при отечественном производстве труб для систем дымоотвода.

Учитывая, что многие изготавливают продукцию кустарным способом, можно купить трубы для дымоходов из нержавеющей стали низкого качества. Поэтому очень важно акцентировать внимание на наличии сертификатов, соответствующих требованиям европейских норм. Производители таких изделий внедряют современные технологии мировых лидеров в этой области и перенимают их опыт. У них можно приобрести продукцию не только типового диаметра, но и заказать детали нестандартных габаритов.

Комплект труб для сборки сэндвич дымоотвода

Помимо сэндвич конструкций из нержавеющей стали, выпускаются оцинкованные трубы для дымоходов. Цена на такую продукцию значительно ниже, а срок эксплуатации при правильном использовании может достигать 12-15 лет. Для этого используют сталь, толщина которой не меньше 1 мм, так как дымоходы с тонкими стенками быстро прогорают.

Купить оцинкованные трубы для дымохода типа сэндвич можно в двух вариантах. В одном из них обе трубы (внешняя и внутренняя) выполнены из оцинковки, но стоит отметить, что такая конструкция может деформироваться при температуре свыше 450-500°С. Другой вариант, когда внутренний контур конструкции выполнен из нержавеющей стали, а внешний - из оцинкованной. В этом случае, внешняя труба имеет толщину 1 мм, для внутренней достаточно 0,5 мм.

Рациональность использования дымоходов из оцинкованной

стали. Цены на трубы

Использование для дымоотводов оцинкованной стали служит причиной для споров. Этот материал более дешевый, по сравнению с ценой нержавеющей трубы для дымохода, стоимость метровой сэндвич трубы в оцинкованном корпусе составит около 900 рублей. Однако существует опасность вредного влияния оцинковки на здоровье находящихся в доме людей. Прежде чем купить дымоход из оцинкованной стали, необходимо учесть существующие риски и особенности эксплуатации.

Для сохранения экологии дома, лучше выбирать сэндвич дымоход с внутренней трубой из нержавеющей стали

Дело в том, что при использовании таких дымоотводов могут возникать негативные воздействия, описанные в справочниках характеристик оцинкованного металла:

• сам по себе чистый цинк не представляет опасности для здоровья и содержится в некоторых органах человека;
• оцинкованная сталь, нагреваясь свыше 420°С, образует ядовитые испарения, которые могут стать причиной отравления;
• во время производства технического цинка, в его состав добавляют вредные примеси: мышьяк, свинец и другие, тем самым придавая ему необходимые эксплуатационные свойства. Именно эти добавки и являются вредными для человека.

По этим причинам, безопаснее использовать дымоотводы, выполненные в виде конструкции сэндвич, где внутренняя труба, подвергающаяся воздействию высоких температур, выполнена из нержавейки. Также, применять дымоотвод из оцинковки, можно для систем дымоотвода с низкой температурой отведения.

Полезный совет! Если в отопительном оборудовании температура нагрева сэндвич труб для дымохода не превышает 350°С, можно без ущерба для здоровья использовать изделия из оцинкованной стали.

Структура сэндвич трубы дымохода с наполнением из базальтовой ваты

Производители выпускают оцинкованные трубы одноконтурные и с использованием конструкции сэндвич, в которых внутренняя труба изготовлена из нержавеющей стали. Первые можно использовать, как временные дымоотводы нежилых помещений: бытовок, складов, гаражей. Для квартир и коттеджей лучше купить утепленные трубы для дымохода типа сэндвич.

Что касается цены оцинкованных дымоходов, то она в 2-3 раза меньше, чем стоимость аналогичных труб из нержавейки. Однако последние отличаются надежностью, длительным сроком эксплуатации и могут прослужить до 25 лет. Ознакомиться с ассортиментом и купить модульные дымоходы из нержавеющей стали можно на сайте партнера VVD.SU. А если учесть возможное негативное влияние цинка на состояние здоровья человека, явное преимущество остается за изделиями из нержавеющей стали.

Диаметр труб для дымоходов

В технической документации производители указывают два значения диаметра сэндвич трубы для дымохода. Первое - сечение внутренней трубы, второе - диаметр наружной. Размеры сэндвич труб для дымохода подбираются в зависимости от того, в сочетании с каким оборудованием они будут использоваться. Чем менее мощный отопительный прибор, тем меньшее сечение необходимо для дымоотводного канала.

Таблица размеров сэндвич трубы для дымохода. D - диаметр трубы, H - длина сегмента

Внутреннее сечение дымохода должно соответствовать диаметру выходного патрубка отопительного устройства. Именно внутренняя труба испытывает основное действие температуры отводимых продуктов сгорания. Поэтому ее сечение не должно быть меньше, чем диаметр вывода. Мощность и размеры применяемого отопительного оборудования регламентируются требованиями СНиП.

Купить сендвичные трубы для дымоходов, выпускаемые ведущими производителями, можно с такими размерами:

• диаметр внутреннего сечения - 110, 115, 120, 150, 200 и до 300 (мм);
• диаметр наружного сечения - от 200 до 430 (мм);
• толщина стали внутренней трубы - 0,5 и 1,0 (мм);
• длина отдельного сегмента трубы - полметра и 1 м;
• толщина теплоизоляционного слоя - от 40 до 60 (мм);
• фасонные детали - поворотный отвод на 45 и 90 градусов, тройник 45, 90 и 135 градусов.

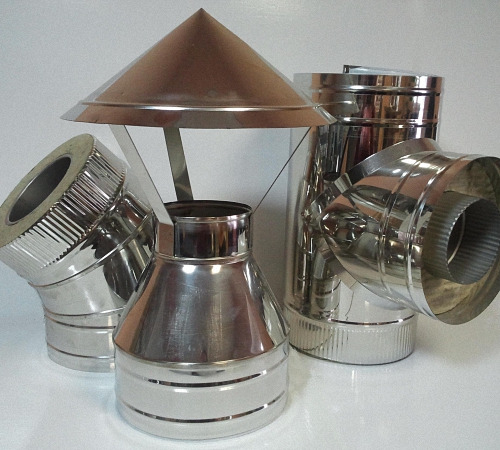

Отвод для сэндвич трубы 90 градусов

Кроме основных компонентов дымохода сэндвич, купить можно дополнительные элементы для полной сборки конструкции. Производители предлагают к продаже:

• ревизионный тройник для удаления загрязнений на лежаках (горизонтальных участках);
• компенсатор - регулирует изменение линейных размеров сэндвич конструкции при изменении температуры;
• узлы прохода кровли и перекрытий, декоративные накладки узлов прохода;
• кровельный уплотнитель для выходного отверстия кровли;
• заглушки, флюгарки, оголовки;
• защитные фартуки, опорные площадки;
• кронштейны, хомуты растяжки.

Благодаря заводскому выпуску большого ассортимента фасонных деталей и фурнитуры, возможно существенно уменьшить стоимость монтажа дымоходов из сэндвич труб (цены на изделия не включают стоимость установки). Простой монтаж позволяет собрать конструкцию дымоотвода самостоятельно.

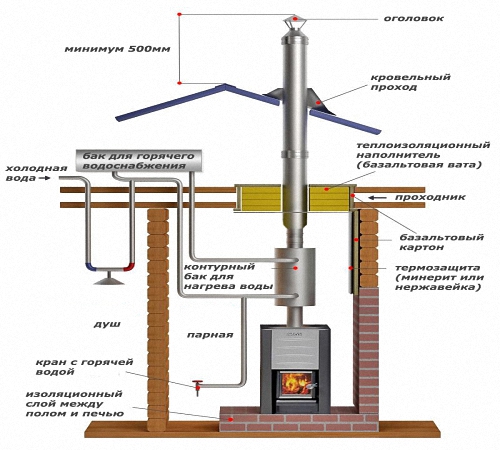

Схема монтажа сэндвич дымохода

Размер дымохода из нержавеющей стали

Одним из главных факторов эффективной работы отопительного оборудования является высота дымоотводного канала. От размера дымохода сэндвич из нержавеющей стали зависит формируемая в нем тяга. И если ее сила не будет соответствовать норме, есть угроза попадания угарного газа в помещение и прекращения работы устройства. Чтобы обеспечить нормальную силу тяги, протяженность дымохода должна быть не менее 5 м.

Какой высоты должна быть труба дымохода? Существуют нормы высоты дымоходов относительно крыши, рядом стоящих домостроений, окон, дверей, вентиляционных каналов. Основные из них предъявляются к дымоотводам независимо от их конструкции и используемого отопительного оборудования.

Если в непосредственной близости с дымоотводом расположен вентиляционный канал, то труба дымохода должна возвышаться над ним на 0,2 м, так как в противном случае угарный газ может поступать в помещение.

Высота дымохода относительно кровли дома:

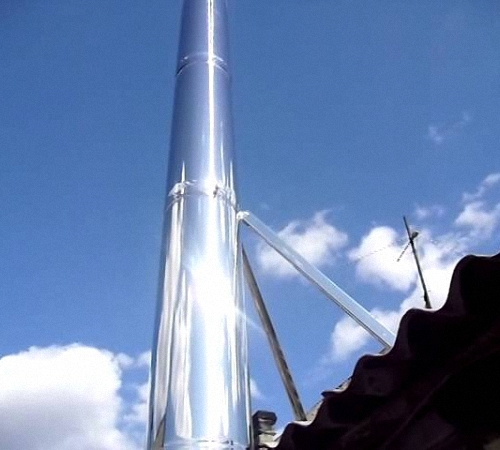

Трубу, возвышающуюся над кровлей более чем на 1,2 м, необходимо зафиксировать растяжками.

Если рядом с котельной расположен жилой дом, труба дымохода должна возвышаться над его кровлей на 1,5 м.

Правильно подобранные размеры сендвичных труб для дымоходов играют ключевую роль в формировании тяги. Если дымоход узкий и чрезмерно высокий может наблюдаться усиление аэродинамического сопротивления и, как следствие, ухудшение тяги. Если труба широкая и имеет небольшую высоту, дым будет быстро остывать, что приведет к появлению конденсата на стенках, образованию сажи и также уменьшит тягу.

Полезный совет! Высота дымоотвода должна соответствовать нормам пожаробезопасности. Нельзя располагать трубу дымохода котельной близко к окнам, дверям и кровельному покрытию, так как образующиеся искры могут стать источником пожара.

Схема расположения сэндвич трубы дымохода относительно высоты кровли

Рекомендации по выбору сэндвич дымоходов из нержавеющей стали: отзывы потребителей

Перед тем как купить дымоход сэндвич из нержавеющей стали, стоит ознакомиться с главными критериями выбора, а также с отзывами пользователей о том или ином производителе. Прежде всего выбирается материал, из которого выполнен внутренний контур сэндвич конструкции. Профессионалы рекомендуют, чтобы внутренняя труба была изготовлена из нержавеющей стали. Внешний контур может быть выполнен в нескольких вариантах: здесь на выбор влияет цена трубы для дымохода.

Если говорить об экономической выгоде, то можно купить дымоход из нержавейки по внутреннему контуру и из оцинковки по внешнему. Таким образом, стоимость сэндвич конструкции будет гораздо ниже, а технические показатели не изменятся. Необходимо обращать внимание на теплоизоляционный слой: он может быть разной толщины, что тоже влияет на стоимость конструкции.

Полезный совет! Нельзя в целях экономии в одном дымоходе использовать одновременно одностенные и сэндвич трубы. Это приведет к ухудшению тяги и деформации одноконтурных участков канала.

Толщина теплоизоляционного слоя также влияет на стоимость сэндвич дымохода

Приобрести трубы и комплектующие возможно по отдельности или готовым комплектом. Чтобы состав комплекта был полностью подобран, необходимо предварительно подготовить схему дымохода. В схеме учитываются все имеющиеся участки прохождения труб через кровлю или стену, а также аксессуары, необходимые для сборки такой конфигурации. Здесь важно, чтобы все элементы были выдержаны в одном диаметре.

Стоит также акцентировать внимание на общей протяженности дымохода. Ее необходимо рассчитать заранее, чтобы можно было определить количество отрезков труб, требуемых для монтажа. Учитывая то, что производители выпускают сегменты труб различной длины (0,5 и 1 м), это поможет избежать покупки лишних элементов.

Что касается срока эксплуатации, качества и цены труб для дымоходов из нержавейки от разных производителей, то здесь могут понадобиться отзывы покупателей, пользующихся данной продукцией какое-то время. На любом из сайтов компаний имеется раздел с отзывами потребителей, где можно ознакомиться не только со стоимостью и качеством приобретенных изделий, но и с уровнем обслуживания клиентов.

Сэндвич труба, которая соответствует всем стандартам качества может прослужить очень долгий срок

Советы по самостоятельной установке дымоходов. Цены на профессиональный монтаж

Модульность конструкции и возможность не только купить трубы сэндвич для дымохода из нержавейки, но и все комплектующие к ним, позволяет без труда осуществить самостоятельную сборку. Но все же стоит ознакомиться с некоторыми рекомендациями по установке:

• монтаж начинают с горизонтального участка от выходного патрубка оборудования;
• соблюдают уклон горизонтального отрезка трубы для отвода конденсата;
• соединение внутренних труб между собой осуществляют путем надевания последующей трубы на предыдущую, чтобы избежать проникновения угарного газа в помещение. Внешние трубы собирают наоборот, путем установки последующей в предыдущую, таким образом обеспечивая защиту от влаги;
• стыковочные места обрабатывают термостойким герметиком;
• участки проходов трубы через перекрытие или стену изолируют негорючими материалами;
• в местах прохождения дымохода через стену или перекрытие применяют только цельные трубы: в этих местах нельзя стыковать отрезки труб;
• при прохождении дымохода через кровлю используют специальный проходной узел;
• сразу после вывода трубы на улицу устанавливают тройник для последующего сбора конденсата;

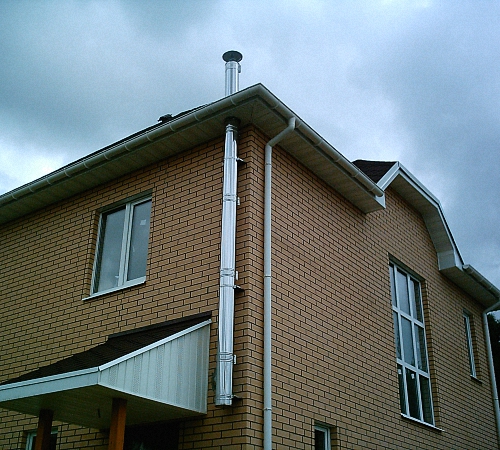

• наружное крепление сэндвич трубы к стене выполняют не реже одного раза на каждые 1,5-2 м;
• работу по установке дымохода всегда заканчивают проверкой тяги в системе;

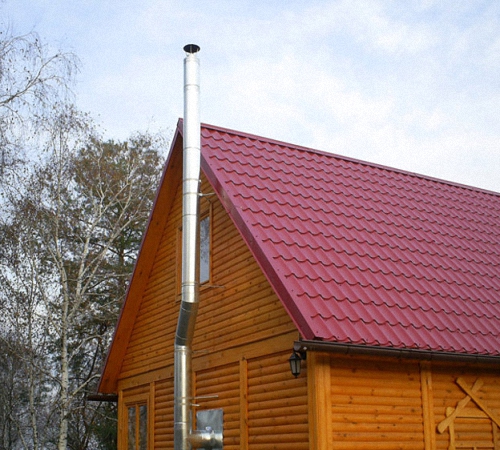

Монтаж сэндвич дымоотвода на деревянный сруб

Полезный совет! Пожаробезопасность конструкция сэндвич дымоходов позволяет устанавливать их для отопительного оборудования в домах, построенных практически из любых материалов.

Чтобы быть уверенным в соответствии конструкции всем установленным требованиям СНиП, лучше пригласить специалистов для сборки и монтажа дымохода. Стоимость работ определяют по-разному. Некоторые компании привязывают стоимость к цене монтажа одной секции, которая может варьироваться от 1600 до 2100 руб. Цена установки дымохода сэндвич в стандартном комплекте без учета материалов колеблется в пределах от 20500 до 35500 руб.

Такой диапазон стоимости монтажа обуславливается многими факторами: количеством проходов через перекрытие, стену, кровлю, общей протяженностью и конфигурацией трассы, возможным изготовлением короба и многими другими обстоятельствами. Предварительно сориентироваться в цене на монтаж возможно, пригласив специалиста для замера и составления сметы на услуги.

Где купить сэндвич трубы для дымоходов

Как и многие другие товары, купить нержавеющие трубы для дымоходов можно, заказав их в интернет-магазине или на сайтах компаний-производителей. Онлайн-магазины имеют удобную систему поиска, которая позволяет быстро отыскать необходимый товар среди огромного ассортимента. Все изделия, реализуемые на сайтах, сопровождаются фото с указанием основных характеристик, размеров и цен. Действующие горячие линии поддержки клиентов обеспечивают консультационное сопровождение заказа и покупки товара.

Купить качественные трубы и комплектующие для сэндвич дымохода можно как в обычном так и в интернет-магазине

Компании, реализующие данную продукцию, предлагают к продаже дополнительные элементы для сборки сэндвич дымоходов из нержавеющей стали. Цены комплектующих указаны в прайсах. Перед приобретением изделий, стоит сделать сравнительный анализ стоимости, посетив несколько сайтов и интернет-магазинов, а также поинтересоваться отзывами потребителей о данной продукции.

Обратившись к надежным компаниям по производству дымоходов, можно не сомневаться в добротности предложенных на сайте изделий, так как на весь товар имеются соответствующие сертификаты качества. Кроме того, специалисты могут оказать помощь в подборке всех необходимых комплектующих для сборки полной конструкции и порекомендовать наиболее эффективную и безопасную модель для каждого конкретного случая.

Как правило, многие интернет-магазины помимо продажи труб, оказывают услуги по сборке и монтажу системы дымоотводов опытными специалистами. Это значительно сэкономит ваше время, а главное - даст гарантию соблюдения всех требований безопасности, что позволит продлить срок службы вашего отопительного оборудования. Монтаж обычно занимает 1-2 дня. Стоит отметить, что установка дымохода в месте прохода через кровлю осуществляется в отсутствие снега или дождя.

Сэндвич дымоходы очень просты в установке, поэтому их можно смонтировать самостоятельно

Цены сендвичных труб для дымоходов

Перед покупкой труб для дымоотводов, необходимо ознакомиться с уровнем цен на изделия. Стоимость, указанная в каталогах, может отличаться от реальной цены при заказе продукции. Обязательно поинтересуйтесь у менеджеров о действующей цене на то или иное изделие. Многие компании и интернет-магазины периодически проводят акции. Следя за информацией на сайтах, можно приобрести продукцию, получив скидку.

Сэндвич дымоходы из нержавеющей стали: цены на трубы диаметром 150 мм

Выбор диаметра сечения трубы для дымоотвода напрямую зависит от вида и мощности используемого отопительного оборудования. Дымоходы сэндвич 150 мм применяют для газовых котлов мощностью до 40 кВт. Цена труб сэндвич для дымоходов диаметром 150 мм может быть различной в зависимости от толщины изоляционного слоя, который составляет от 3 до 8 см. Требуемый слой утеплителя определяется условиями эксплуатации канала.

У каждого производителя может быть своя стоимость трубы нержавейки для дымохода 150 мм. Так как, каждая компания учитывает свою технологию производства и марку стали, из которой изготовлено изделие. В таблице приведены ориентировочные цены сендвичных труб для дымохода размером сечения 150 мм от разных производителей.

Стоимость комплектующих к сэндвич трубе 150 мм компании НЭСТ:

Труба сэндвич для дымохода диаметром 115 мм

Дымоходы из сэндвич труб диаметром 115 мм обеспечивают надлежащую тягу, благодаря которой продукты горения выводятся наружу с наименьшим образованием сажи и без дополнительных шумов. Такие каналы применяются для отопительных приборов, работающих на твердом и жидком топливе. Для их изготовления используются одноконтурные трубы из нержавеющей стали и конструкции типа сэндвич.

Благодаря небольшому весу трубы легко монтируются, образуя дымоотводный канал. Стоимость дымохода из сэндвич трубы 115 мм зависит от применяемых материалов, эксплуатационных характеристик и компании-производителя. При правильной установке и эксплуатации срок службы дымохода может составить свыше 15 лет.

Цены утепленных труб для дымоходов 115 мм и комплектующих к ним:

Если вы планируете самостоятельный монтаж дымохода сэндвич, специалисты компании могут помочь рассчитать весь комплект дымохода и подсказать необходимое количество требуемых комплектующих для сборки. Кроме того, можно получить консультацию по любому интересующему вопросу, относительно монтажа системы.

Дымоходы «Вулкан»: конструктивные особенности

Более 20 лет производством дымоходов из нержавеющей стали занимается завод «Вулкан», выпуская модели диаметром от 60 до 2000 мм. Благодаря внедрению передовых технологий с использованием роботов, с конвейерных линий предприятия выходит продукция с максимально точными геометрическими размерами и высоким качеством. Дымоходы «Вулкан» пользуются огромной популярностью среди российских потребителей.

Системы дымоотводов «Вулкан» применяются для всех видов отопительного оборудования промышленного и бытового назначения. В номенклатуру производства входят модели одноконтурных, утепленных и коаксиальных дымоходов. Учитывая отлаженный выпуск стандартной продукции, изделия выпускаются в кратчайшие сроки. Все изделия проходят испытания в лабораториях завода на соответствие мировым требованиям, предъявляемым к дымовым каналам.

Дымоотводные системы марки Вулкан соответствуют всем стандартам качества

В ассортимент выпускаемой продукции под маркой «Вулкан» входит производство овальных дымоходов из нержавеющей стали. Такие конструкции спроектированы ведущими инженерами предприятия совместно с европейскими специалистами. Область применения включает отведение продуктов сгорания от печей, каминов, котлов, дизель-генераторов.

Контур труб выполнен из нержавеющей стали толщиной от 0,5 до 1 мм, устойчивой к действию агрессивной среды, марок AISI 321 316, 310 (на заказ). Собранная конструкция овального дымоотвода обладает высокой прочностью и малым весом. Рабочие характеристики дымовых газов для овальных дымоходов «Вулкан»:

• расчетная температура до 750°С;
• предельная (кратковременная) температура до 1000°С;
• внутрисистемное давление до 1000 Па;

Цена дымоходов «Вулкан»

Основным преимуществом овального сечения является беспрепятственное прохождение продуктов сгорания по трубе, исключая формирование завихрений и образование сажи по всей длине дымоотвода. Дымоходы с овальным сечением оптимально подходят для установки в существующие кирпичные дымоотводные каналы, делая работу отопительного оборудования более эффективной.

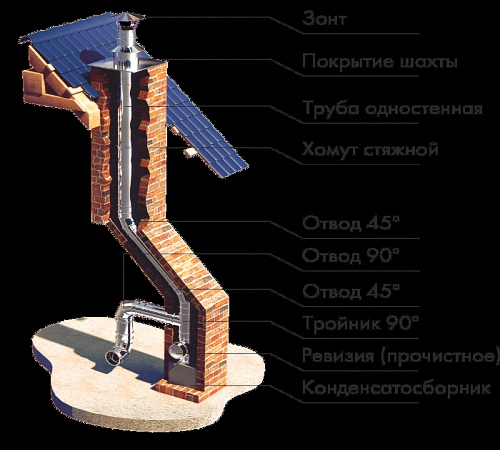

Одноконтурная труба из оцинкованной стали встроенная в кирпичный дымоход

Приобрести дымоходы «Вулкан» можно, обратившись на официальный сайт завода или в авторизованные дилерские центры по продажам. Стоит отметить высокий уровень профессионального сервиса всех центров, а также техподдержку в виде консультаций и официальных видеоинструкций по сборке и установке модульных дымоотводов. Вся продукция сертифицирована и имеет гарантию на 50 лет.

Полезный совет! В отделах реализации и на сайтах официальных представителей завода «Вулкан» можно найти весь модельный ряд продукции.

Стоимость одностенной трубы дымохода овального сечения размером 100х200 мм длиной 1 м составляет 2040 руб. Труба такой же длины овального сечения 120х240 мм обойдется в 2300 руб. Цена конденсатосборника сечением 100х200 мм составляет 1970 руб. Тройник 90° овального сечения 100х200 мм реализуется за 2250 руб.

Учитывая основные преимущества сэндвич труб для дымоходов из нержавейки, цены на них полностью соответствуют их эксплуатационно-техническим показателям. Легкий вес, модульность конструкции и полный ассортимент комплектующих для сборки делают возможной самостоятельную установку дымоотвода.

Обустройство домов отопительной системой, работающей на любом топливе, не обходится без дымоходов, которые при правильном выборе и установке обеспечивают естественный вывод угарного газа в атмосферу и гарантируют безопасность окружающим. Но через дымовой канал проходят и побочные продукты горения - копоть, дым, пепел. Они оседают на стенках дымохода, что затрудняет продвижение газов. Это может обернуться тяжёлыми последствиями для жильцов дома. Дабы этого не произошло, внутренняя поверхность дымовых труб должна быть максимально ровной и гладкой, чему в полной мере соответствуют изделия из коррозионно-стойкой стали.

Дымоходные трубы из нержавеющего сплава: классификация, плюсы и минусы

Дымоход из легированной стали, стойкой к коррозии - сложное устройство, которое, помимо труб овального или круглого сечения с безупречно гладкими стенами, состоит из множества формирующих модулей, таких как:

Сегодня на рынке представлены всевозможные дымоходы, выполненные из различных материалов. Тем не менее системы из нержавейки пользуются наибольшим спросом, благодаря своим достоинствам.

Преимущества нержавеющих дымоходов

Прежде чем говорить о достоинствах, стоит остановиться на одном значимом факторе - конденсате с кислотными свойствами, который образуется в результате охлаждения горячего воздуха при прохождении через дымоотводную систему и отрицательно влияет на металл, постепенно разрушая его. Нержавеющая сталь по уровню устойчивости к образованию конденсата превосходит все металлические дымоотводные конструкции, что зачастую является для многих основным критерием выбора.

Разрушение трубы происходит под воздействием конденсата, который является главным врагом любой дымоотводной системы

Кроме этого, дымоходы из нержавейки отличаются:

1. Универсальностью и простотой монтажа. Их можно совмещать с разными отопительными приборами и устанавливать в любое время года самостоятельно, не имея опыта и навыков.
2. Долгим сроком эксплуатации. Естественно, их не сравнить с дымоходами из кирпича или камня, но 10–20 лет нержавеющие трубы при правильном устройстве и соответствующем уходе гарантированно прослужат.
3. Высокой жаропрочностью. Они выдерживают температуру до 600ºC и больше в зависимости от марки стали.
4. Отличной сопротивляемостью климатическим воздействиям, биологическим, механическим и химическим агентам.
5. Ремонтопригодностью. При выходе из строя какого-либо составляющего узла его легко можно заменить без демонтажа всей системы.
6. Малым весом. Благодаря этому не нужно закладывать под печь отдельный фундамент.
7. Эстетичностью. Стальные модели имеют привлекательный внешний вид и гармонично вписываются в экстерьер и интерьер любого стиля.
8. Безопасностью. Быстро нагреваясь, дымоходы из нержавейки обеспечивают эффективную тягу, что является залогом абсолютной безопасности при их использовании.
9. Хорошей проходимостью и отсутствием углов. Округлая форма труб предупреждает завихрения продуктов сгорания, чем сводит к минимуму образование копоти и не препятствует интенсивному естественному выведению дыма.
10. Разнообразием моделей, простотой в обслуживании, доступностью и приемлемой стоимостью.

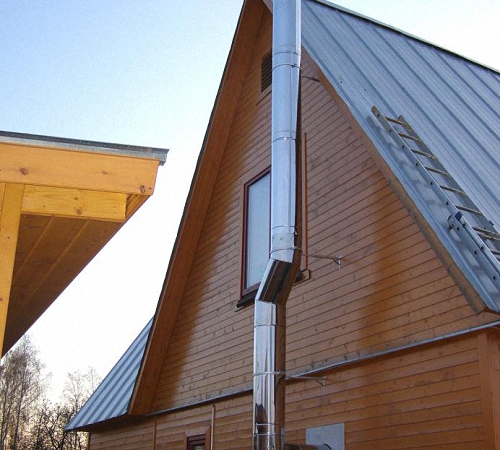

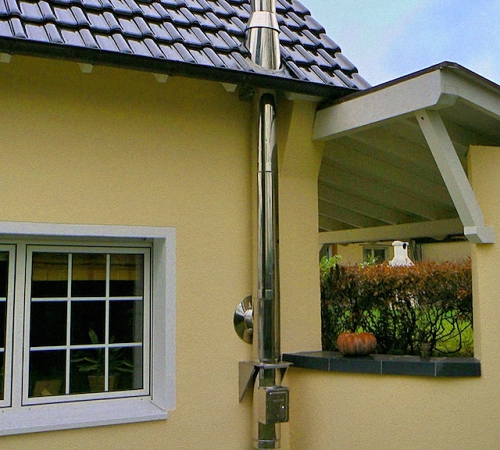

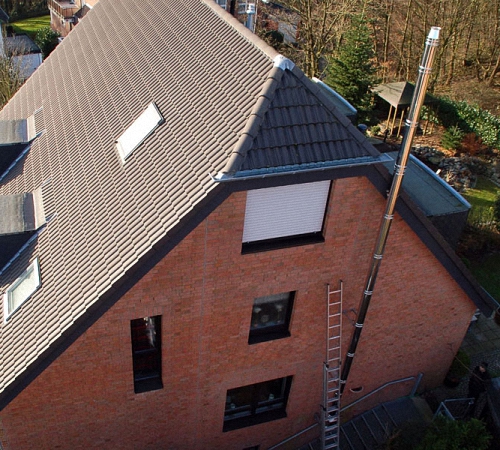

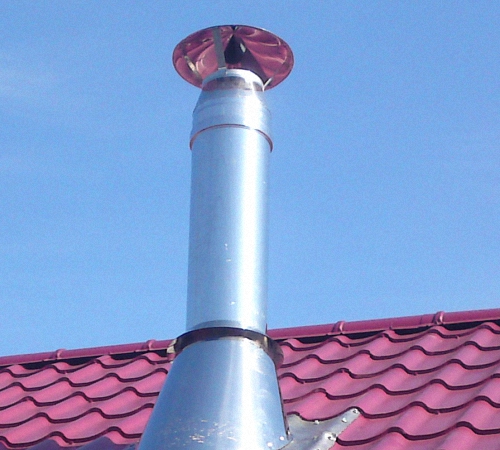

Фотогалерея: дымоходы из нержавеющей стали разной конструкции

Дымоходы из нержавеющей стали по сравнению с кирпичными устройствами отличаются невысокой ценой, современным дизайном и хорошей прочностью
Дымоход из нержавейки имеет эстетичный вид и гармонично вписывается практически в любой интерьер дома
Нержавеющим дымовым трубам присуще круглое или овальное сечение, что способствует беспрепятственному дымоотведению и обеспечивает безопасность
Нержавеющая труба не нуждается в покраске или декоративной облицовке, её внешний вид эстетичен и не портит экстерьер здания
Резкие перепады температур практически не оказывают влияния на дымоходы из нержавеющей стали, расположенные снаружи дома

Недостатки дымоходов из нержавейки

Дымоходы из легированной стали практически не имеют изъянов. Даже самые ярые противники отмечают лишь три минуса:

• необходимость утепления конструкции;
• наличие подпорок при обустройстве высокого дымохода;
• несоответствие архитектуре построек.

Но и эти недостатки спорные. Утепление системы можно не делать, если использовать трубы-сэндвичи с проложенным минераловатным теплоизолятором. Выдержать общую стилистику дома поможет обшивка наружной части дымохода материалом в тон кровельному покрытию, а внутренней - огнестойким декором. Что же касается подпорок для труб, то современные опорные конструкции весьма разнообразны, отчего всегда имеется возможность подобрать подходящие модели, которые придадут дому особый шарм.

Недостатков у дымоходов из нержавеющей стали очень мало, что существенно отличает их от других аналогов

Видео: сравнение нержавейки с оцинковкой, керамикой и асбестом

Классификация дымоходов из нержавейки

Дымоходы из нержавейки крайне разнообразны и различаются по многим признакам.

По типу дымовых труб

На сегодняшний день существуют следующие варианты:

1. Одностенные модели - трубы круглого либо овального сечения из однолистовой стали толщиной 0,5–1,0 мм. Обычно одноконтурные изделия используются в качестве самостоятельной конструкции внутри помещений или же снаружи в предварительно утеплённых каналах.

   Чтобы удешевить стоимость дымохода, можно приобрести одностенные трубы и обмотать их слоем базальтовой изоляции, а затем стекловолокном или теплоустойчивой фольгой

2. Двустенные (сэндвич-дымоходы) - трёхслойные универсальные конструкции, хорошо зарекомендовавшие себя при обустройстве наружной и внутренней системы. Они состоят из двух нержавеющих труб и проложенного между ними базальтового или минераловатного утеплителя. Двухконтурные элементы отличаются большим диапазоном сечений (от 100 до 1000 мм) и высоким уровнем огнестойкости, чем обусловлена широкая сфера их применения.

   Двухконтурные дымоходы из нержавейки улучшают работу отопительных установок, повышают их КПД и делают эксплуатацию экономной

3. Гофрированные трубы - гибкие рукава из нержавейки длиной до 10 м. Используются в отопительных системах с низким КПД котла, в старых домах и для создания дымовых каналов нестандартной геометрии.

   При использовании гофрированной трубы для обустройства дымохода понадобится минимум комплектующих элементов

По марке нержавеющей стали

Конденсат является главной причиной порчи труб дымохода. Особенно вреден он для металлических изделий. Но не так страшен сам конденсат, как серная кислота, образующаяся в нём, которая в виде окиси оседает на стенках дымохода, снижая его проходимость. Чистка канала, к сожалению, решает такую проблему ненадолго. Оттого при выборе труб, помимо прочих характеристик, необходимо учитывать и марку стали, из которой они изготовлены, а также обращать внимание на уровень жаропрочности и кислостойкости - они должны быть высокими.

Конденсат в виде смолянистой жидкости под влиянием низких температур оседает на внутренней поверхности дымохода и, смешиваясь с другими продуктами сгорания, стекает по трубе вниз, существенно сужая проходной канал и вызывая окисление металла

Самые распространённые марки стали для дымоходов:

Видео: как сэкономить на дымоходе из нержавейки

По способу соединения труб

Самые распространённые схемы соединения нержавеющих труб:

Неправильная сборка комплектующих дымохода, например, монтаж системы «по дыму» без тройника, может обернуться серьёзными последствиями - выбросом конденсата и смол в теплоизоляцию сэндвичей или на поверхность дымохода, что может привести к возгоранию сажи и пожару.

По назначению и толщине стенок

В зависимости от теплоносителя серийно выпускаются трубы, предназначенные для:

• газовых генераторов;
• твердотопливных систем;
• дизельных и универсальных (многотопливных) агрегатов;
• каминов, банных печей.

При этом толщина стенок нержавеющих труб должна быть для:

• твердотопливного оборудования - от 1,0 мм и более;
• газовых устройств - не менее 0,5–0,6 мм;
• котлов или печей на жидком топливе - 0,8 мм и больше.

По размерам

Здесь особое внимание нужно уделить расчёту высоты дымохода.

От правильно рассчитанной высоты дымохода зависит эффективность и долгосрочность работы отопительных приборов

Она регламентируется нормативными актами - сводом правил под номером 7.13130.2009 и СНиП 41–01–2003 - независимо от материала изготовления труб и компонующих элементов.

Кроме высоты, немалое значение для бесперебойной работы дымоотводной системы имеет диаметр труб, который подбирается с учётом вида отопительного оборудования, его мощности - чем меньше мощь котла, тем понадобится меньшее сечение дымового канала - типа постройки и её предназначения, размеров и конфигурации кровли.

Сечение дымохода прямо пропорционально размерам топки (используется соотношение 1:1,5), при этом диаметр труб не должен быть меньше диаметра поддувала

Таблица: высота дымохода относительно конька крыши согласно нормативам

Видео: из какой нержавейки выбрать дымоход

Ведущие производители нержавеющих дымоходов

Выбор при покупке того или иного дымохода в большей степени колеблется между стоимостью и качеством. Но следует помнить, что безопасность - превыше всего, поэтому вопрос экономии при обустройстве дымоотводной системы лучше рассматривать в последнюю очередь, а изначально сконцентрировать внимание на продукции проверенных производителей, среди которых:

Видео: дымоходы популярных брендов - сборка

Монтаж и установка дымохода из нержавейки

Зная принципы и схемы монтажа, имея на руках полный комплект деталей, сделать сборку и установку дымохода из нержавейки самостоятельно под силу любому домовладельцу. Да и затраты по обустройству, несмотря на немалую цену комплектующих, будут гораздо ниже.

Благодаря большому ассортименту соединительных деталей можно собрать любую необходимую конфигурацию дымохода из нержавейки

Перед установкой необходимо провести соответствующие расчёты и согласования со службой технадзора:

На наклонных и горизонтальных участках дымохода трубы соединяют «по дыму» с целью обеспечить свободное продвижение по каналу продуктов горения. На вертикальных отрезках - «по конденсату», дабы образовавшаяся влага не проникла в утеплитель.

Располагать дымоход можно по-разному исходя из места установки котла, планировки дома, соблюдения нормативов и целесообразности. Существует три схемы обустройства:

• внутри помещений;

  Внутренний дымоход не требует дополнительного утепления, в нём лучше тяга и теплоотдача

• снаружи здания на кронштейнах;

  При обустройстве наружного дымохода конструкцию обычно собирают на земле и уже готовую фиксируют стенными кронштейнами равномерно через каждые 1,5–2 м

• снаружи дома на специальной опорной консоли, что в настоящее время более распространено, поскольку отсутствует необходимость создавать сложные проходы через несущие перекрытия и кровлю.

  Если наружный дымоход расположен со стороны скатов, а карнизный свес меньше 40 см, то дымоотводную конструкцию помещают в специальные опорные консоли

Видео: дымоход через крышу и по стене - плюсы и минусы

Монтаж дымохода из легированной стали

Когда схема обдумана, получено разрешение контролирующих служб, что является обязательным, приобретены нужные формирующие элементы, то сборка и установка системы сложности не представляет. Все модули будущего отводного канала имеют адаптированные зоны сопряжения, благодаря чему монтаж дымохода напоминает компоновку детского конструктора, где всё просто и понятно.

От качества сборки дымохода во многом зависит возможность длительной эксплуатация и долговечность всей отопительной системы

Монтажные работы начинаются с подготовительного этапа, который включает в себя:

• расчёт дымохода;
• разметку стен;
• составление эскиза;
• выбор схемы установки;
• закупку материалов.

Все дальнейшие работы зависят от расположения конструкции.

Монтаж внутреннего дымохода

Выполнить сборку внутреннего дымохода можно по следующей инструкции:

Уплотнители предназначены для герметизации отверстий в местах прохода дымоходов, вентиляционных и прочих труб через кровлю

Видео: монтаж дымохода из нержавейки с выведением на крышу

Монтаж наружного дымохода

Возможен монтаж дымохода и снаружи дома. Для этого:

Прохождение дымохода через перекрытия и кровлю

При внутреннем обустройстве дымохода из легированной стали большое значение имеет грамотное формирование узлов прохода через перекрытия и кровлю. Большинство производителей включают в ассортимент специально предназначенные для этих целей изделия (мастер флеш), обеспечивающие хорошую гидроизоляцию и необходимый зазор между дымоходом и кровельным покрытием.

Эластичность технологичного уплотнителя мастер флеш позволяет создать плотное примыкание дымовой трубы к кровельному покрытию

Сделать из нержавейки подобную деталь, например, в виде простого короба с отверстием в центре для прохождения трубы и стенками, равными по высоте необходимому промежутку, можно самостоятельно:

Короб устанавливается и закрепляется в толщине перекрытий, а пространство вокруг заполняется керамзитом или базальтовой ватой. После чего нижние и верхние отверстия закрываются декоративными пластинами.

Несколько иной подход к оформлению прохода трубы через кровлю. Здесь надо учитывать, что:

Видео: короб для дымохода своими руками

Герметизация и утепление дымохода из нержавейки

Правильный монтаж без хорошей герметизации не гарантирует стабильность функционирования дымохода и безопасность.

Герметики для стального дымохода различаются по:

• основе - силикатные или силиконовые;
• температурным параметрам - термостойкие;
• составу - одно- либо двухкомпонентные.

Помимо жидких, существуют также другие удобные и надёжные герметики. В частности, термоклей с гидроизоляционными адгезионными свойствами или термолента - самоусадочный герметик, сжимающийся под влиянием температуры и плотно охватывающий стык.

При выборе подходящего состава нужно ориентироваться:

• на тип генератора (печь, котёл, камин), температуру нагрева и условия эксплуатации;
• где именно будет использован герметик - узлы прохода, соединение труб с элементами конструкции;
• на рекомендации производителей - для нержавеющей стали не желательно использовать кислотные смеси, твёрдые герметики хороши для заделки трещин, а эластичные - для труднодоступных участков и стыков, наиболее подверженных температурной деформации.

Видео: герметики для дымоходов - выбираем правильно

Как грамотно делать герметизацию

Технология герметизации следующая:

1. Перед началом работ срезают наконечник наискось таким образом, чтобы получилось отверстие равное по диаметру будущему шву.
2. Зачищают и обезжиривают поверхность, а затем с помощью строительного пистолета равномерно наносят герметик на нужные участки дымохода.
3. Оставляют на сутки для полного высыхания, после чего растапливают котёл, чтобы проверить качество герметизации.

При работе с герметиками нужно соблюдать простые правила, а именно не использовать составы при температуре ниже +5 ºC и работать в перчатках, а при попадании на кожу немедленно промыть проточной водой.

Для лучшей защиты от воздействия влаги герметизация дымохода из нержавеющей стали осуществляется методом обработки стыков специальным составом, способным противостоять температурам в 100 °C и больше, что следует учесть при выборе герметика

Особенно тщательно следует герметизировать ключевые части конструкции, например, проходные узлы и соединительные швы, так как от качественной изоляции этих мест зависит результативность работы всей отопительной системы и долговечность крыши.

Утепление дымохода

Главная причина теплоизоляции дымоходов - смещение точки росы (место образования конденсата) в конструкциях без утепления. Её расположение в дымоходе зависит от температуры выходных газов - чем больше температура, тем она выше, а значит, отопительная система будет более надёжной и долговечной.

Естественно, в неутеплённых дымоходах, тем более расположенных снаружи, топочные газы остывают быстрее, что приводит к перемещению точки росы вниз трубы и обильному образованию конденсата. Утепление поможет поднять её до разумного предела, в идеале за пределы дымохода, но такого практически не бывает.

Утепление дымовых труб уменьшит выделение конденсата за счёт смещения точки росы во внешнее пространство, что благоприятно скажется на работе всей отопительной системе

Самое простое утепление одностенной нержавеющей трубы:

Перед утеплением дымохода из нержавейки нужно проверить надёжность соединения всех компонентов и качество герметизации, поскольку теплоизоляционный слой не способен защитить деревянные элементы кровельной конструкции от возгорания.

Утеплить дымоход из нержавейки с температурой теплоносителя до +400ºC можно готовыми изделиями - цилиндрами из плотного базальтового волокна, кашированными алюминиевой фольгой, стеклотканью или стеклопластиком. Они выпускаются с различной толщиной и диаметра, а для удобства охвата трубы имеют разрезы на внутренней и внешней стороне.

Все минераловатные цилиндры соответствуют единому госстандарту, но при этом отличаются друг от друга по плотности, теплопроводности, паропроницаемости, а также по наличию или отсутствию фольгированного покрытия

При выборе нужно учитывать:

1. Температуру выходных газов. Чем она выше, тем меньше нуждается нержавеющая труба в утеплении, но в то же время теплоизолятор должен быть огнезащитный и жаростойкий.
2. Расположение дымохода. Наружное или внутреннее. В первом случае труба по стене дома прогревается дольше, следовательно, влаги за это время выделяется больше, оттого такие участки особенно нуждаются в качественной теплоизоляции.
3. Материал изготовления. Для нержавейки оптимальный вариант - минераловатные теплоизоляторы на основе базальтовых пород.

Вес теплоизоляционного слоя не должен превышать несущую способность опорных устройств и основных конструктивных систем дома, чтобы не нарушить их.

Видео: теплоизоляция для дымохода

Уход и обслуживание дымохода из нержавейки

Чтобы стальной дымоход функционировал исправно в течение отопительного сезона, необходимо:

• перед первым розжигом печи проверить наличие в дымовом канале мусора или посторонних предметов, протолкнуть засор к ближайшей ревизии, затем закрыть люки, прошерстить дымоход ёршиком, удаляя копоть, а следом почистить ревизионные баки;
• не сжигать в печах бытовые отходы;
• для твердотопливных теплогенераторов не использовать хвойные древесные породы, содержащие смолы, но иногда протапливать осиновыми дровами, которые дают высокое пламя, способное выжечь сажу в трубе.

Кроме этого, нужно периодически осматривать кровлю на предмет образования ржавчины вокруг дымовой трубы, которая имеет свойство распространяться и способна поражать даже дымоходы из нержавейки.

Ржавчина поражает трубы, сделанные из некачественного материала

Поэтому в случае её появления нужно выяснить причину и принять соответствующие меры:

Дымоходы из нержавеющей стали - изделия нового поколения, успешно заменившие громоздкие традиционные дымоотводные конструкции, доставляющие немало хлопот. Они надёжны и долговечны. К тому же отличаются красивым и стильным внешним видом, особенно последние инновационные модели с цветным порошковым покрытием. Собрать и установить их намного проще, чем, например, асбестоцементные или кирпичные с керамической вставкой, да и стоимость ощутимо меньше. Оттого дымоходы из нержавейки пользуются куда большей популярностью, нежели их аналоги.

В этом разделе нашего интернет-магазина мы предлагаем купить дымоход из нержавейки по цене, которая будет зависеть от его комплектации и размеров. Системы отвода отработанных газов модульного типа отличаются удобством, безопасностью и другими достоинствами, рассмотренными ниже. Точные цены дымоходов из нержавеющей стали вы можете узнать либо в нашем каталоге, либо у менеджеров по телефону.

Комплектация и разновидности модульных дымоходных систем

Модульная дымоотводная система классифицируется так потому, что она собирается из отдельных модулей, каждый из которых предназначен для решения тех или иных конструктивных задач. Стандартный комплект дымохода состоит из таких элементов:

• Трубы. Основная деталь любой дымоотводной системы. Предназначена именно для отвода отработанных газов из камина в атмосферу. Нержавеющие трубы для дымохода могут отличаться размером и формой сечения, а также компоновкой. Бывают одностенные модульные трубы, и двухстенные. Первый вариант пригоден для прокладки дымоходной системы внутри существующих блочных шахт - из кирпича или других строительных материалов. Для наружного применения они не рекомендуются, так как разность температур внутри и снаружи трубы может провоцировать чрезмерное образование конденсирующейся влаги. Обычно внешние модульные дымоходы собираются из двухстенных труб, собранных по принципу сэндвича с утеплителем.
• Тройники. Эти детали также могут отличаться конфигурацией, компоновкой и назначением. Например, обычные тройники с отводом в 90° используются для обустройства сборщика конденсата. Другие вариации тройников применяются для обустройства раздельных дымоходов на улицу, сборки общей системы для нескольких отопительных приборов и так далее.
• Колена. Эти элементы нужны для одновременного соединения и поворота труб. Чаще всего для таких целей используются колена с изгибом на 90° и 45°.
• Сборщики конденсата. Модули для улавливания и накопления спускающейся из дымохода влаги. Могут оснащаться заглушками и лейками для обслуживания.
• Крепежные модули. Для монтажа настенных систем дымоходов применяются специальные хомуты и другие приспособления. Используются для крепежа труб и опорных узлов внутри помещений, на улице, а также в длинных шахтах.
• Зонты. Обязательная деталь любой дымоходной системы. Устанавливается наверху для защиты каналов и оборудования от атмосферных осадков.
• Переходники. Предназначены для соединения труб из нержавеющей стали для дымохода разного формата и размера. Обычно необходимы при обустройстве сложных многокомпонентных систем, в которых нужна разная расчетная пропускная способность каналов.

Как заказать модульный дымоход в Москве

Чтобы купить дымоходы из нержавеющей стали в Москве, звоните на номер телефона, указанный на сайте. В телефонном режиме вы сможете получить всю необходимую вам информацию о продукции, а также помощь в подборе конфигурации системы. Если вы хотите купить трубу для дымохода из нержавеющей стали по цене от производителя самостоятельно, выбирайте подходящее изделие из каталога и жмите кнопку «В корзину».

Сегодня на рынке стройматериалов предлагается множество дымоходов. К вопросу выбора печного оборудования нужно подойти очень ответственно, ведь от этого зависит пожаробезопасность всего дома. Этому главному критерию наилучшим образом соответствует сэндвич труба.

Она пользуется большой популярностью, и это неспроста. Дымоход сэндвич имеет легкую и компактную конструкцию, он практичный и функциональный. А самое главное — его можно легко установить своими руками.

Основные характеристики сэндвич дымоходов

Дымоходы сэндвич представляют собой конструкцию, которая имеет три слоя. Такая конструкция состоит из внешней и внутренней трубы разного диаметра, а между ними уложен слой теплоизоляции. Поэтому дымоходы и получили такое название. Внутренняя труба обязательно должна быть из нержавеющей стали, а наружная часть может изготавливаться из оцинкованной стали либо другого материала. Сэндвич трубы для дымоходов отличаются диаметром и толщиной теплоизоляции, в зависимости от того, при каком режиме температуры будут использоваться. Такие печные устройства обладают массой достоинств по сравнению с другими видами:

• Отсутствует конденсат;
• Простой монтаж;
• Наивысшая степень пожаробезопасности;
• Компактность;
• Устойчивость к агрессивным средам.

Единственным недостатком такого устройства является его дорогая цена. На сегодняшний день дымоходы сэндвич являются самым оптимальным вариантом, так как могут устанавливаться в домах, построенных из любого материала. Они имеют высокую степень надежности и безопасности.

Сэндвич трубы для дымоходов продаются частями, длина каждого сегмента не превышает одного метра.

Виды и размеры соединительных элементов

В зависимости от того, где будет использоваться печное отопление, определяется диаметр трубы. Подбирается диаметр внутренней трубы, так как она несет основную температурную нагрузку. Диаметр сэндвич трубы определяется исходя из мощности отопительного устройства: чем он мощнее, тем большее сечение необходимо. Размеры печного оборудования регламентирует СНиП. В основном, диаметр указывается в техническом паспорте прибора: например, 120\180; 150\210 либо 200\260 мм. Первая цифра — это внутреннее сечение, а вторая внешнее. Труба из нержавейки может использоваться для газового и твердотопливного котла, печи, камина, сауны, в качестве сегмента при установке вертикальных частей печного отопления. К данной трубе подбираются соединительные части из нержавейки соответствующего диаметра:

• Дымоход-конвектор 120, 150, 200 мм — предназначен для отведения продуктов сгорания;
• Колено 120, 150, 200 мм — состоит из нескольких частей, сваренных под углом, благодаря чему можно изменить направление дымохода;
• Тройник 120, 150, 200 мм — служит для отвода газов и конденсата;
• Ревизия 120, 150, 200 мм — предназначена для очистки дымохода от сажи;
• Переходник 120, 150, 200 мм — служит для соединения элементов;
• Кагла 120, 150, 200 мм — используется для регулирования тяги;
• Флюгер термо 120, 150, 200 мм — предназначен для защиты от осадков и задувания ветра;
• Конус термо 120, 150, 200 мм — служит для защиты от атмосферных осадков;
• Розетта 120, 150, 200 мм — является вспомогательным элементом и предназначена для декора;
• Грибок 120, 150, 200 мм — состоит из оцинкованной стали и предназначен для верхушки дымохода.

Чем толще нержавейка, тем будет дольше срок службы печного отопления.

Сэндвич конструкции из нержавеющей стали обеспечивают качественный отвод продуктов сгорания, а благодаря оцинкованной стали дымоход можно дополнить разными декоративными элементами.

Установка печного оборудования своими руками

Конструкция дымохода сэндвич изначально имеет высокую степень пожаробезопасности, поэтому не сложна в монтаже. И придерживаясь некоторых правил, ее можно установить своими руками. Основные из рекомендаций — это:

• При проходе трубы по наиболее пожароопасному участку требуется дополнительный слой термоизоляции;
• Запрещается устанавливать сэндвич трубу над печным устройством.

В качестве термоизоляционного слоя наиболее распространенным является базальтовое волокно, так как имеет хорошую стойкость к воздействию различных химических веществ и высоких температур. Согласно требованиям СНиП размеры базальтового утеплителя должны быть не более 25-60 мм. Монтаж конструкции своими руками может осуществляться по двум принципам:

• По дыму;
• По конденсату.

По дыму дымоходы собирают с целью не допустить попадание угарных газов в дом путем закрепления тройников. По конденсату собирают, чтобы конденсат, полученный от разницы температур, смог стекать вниз по трубе. При такой установке тройники не потребуются. Правильно будет, если внутренняя часть трубы будет установлена по конденсату, а наружная — по дыму. Какой бы способ не был выбран, самое важное — это то, что необходима качественная герметизация стыков. Соединяется дымоход такими способами, как:

• Фланцевый;
• Байонетный;
• Мостик холода.

Правильно устанавливать конструкцию своими руками нужно от печи до кровли, поэтапно соединяя все части хомутами. Для работы понадобятся такие инструменты:

• Рулетка;
• Уровень;
• Электролобзик;
• Болгарка.

Первую часть конструкции устанавливают из нержавейки без слоя утеплителя, так как из-за воздействия высокой температуры утеплитель обгорит. Для того чтобы конструкция была надежной, для соединения стыков лучше использовать специальный высокотемпературный герметик. При высокой степени герметичности тяга намного выше.

Некоторую сложность при установке печного отопления своими руками может представить проход через перекрытия. Для этого необходимо вырезать проем и в местах соприкосновения перекрытия со специальными патрубками проложить еще один слой теплоизоляции. Далее трубу проводят через проем.

Сегодня установка дымохода из нержавеющей стали становится более привычным явлением, чем кирпичная кладка для отвода продуктов горения из жилого дома. Популярность сборных конструкций модульного типа из нержавейки, включая дымоходы, объясняется простотой сборки, надежностью и долгим сроком службы. Для их производства используется только качественный хромированный материал, листы стали и оцинковка, а также сплавы с различным процентным соотношением металлов, известных повышенной устойчивостью к внешним воздействиям среды.

Основные параметры нержавеющих дымоходов

На современном строительном рынке дымоходы из нержавеющей стали и различных других сплавов представлены в большом ассортименте, и все они отвечают основным эксплуатационным требованиям. Есть дымоходы для различного типа котлов:

• дизельных;
• газовых;
• твердотопливных;
• комбинированного типа;
• универсальных.

Металлические дымоотводы варьируются по форме:

• прямые;
• телескопические;
• нержавеющие сэндвич дымоходы;
• гофрированные гибкие нержавеющие дымоходы.

Качество монтажа не только влияет на быстрое образование стабильной тяги, но и на КПД котла и безопасность жильцов дома. Не забывайте, что в процессе горения, в зависимости от типа топлива, выделяется не только тепло, но и:

• сажа;
• летучие кислотные соединения;
• газообразные продукты горения;
• угарный газ;
• летучие смолы;
• аммиак и другие соединения.

Чтобы обезопасить себя и своих близких от любых неприятностей, важно позаботиться о том, чтобы все эти вредные летучие соединения выводились через дымоход, особенно угарный газ или СО. При монтаже нержавеющих дымоходов не менее важно соблюдать и все меры по технике безопасности и законодательные нормы. Они изложены в специализированной литературе и законодательных актах.

Суть этих норм сводится к тому, что важно соответствие сечения дымохода мощности котла, высота дымохода - более 5 м, и он выводится выше уровня крыши, чтобы избежать завихрений и обратной тяге. А канал дымоотвода должен иметь минимум поворотов и ломаных отрезков. Размеры дымоходов из нержавеющей стали изначально учитываются производителями, поэтому промышленный выпуск идет с учетом этих норм.

Основные требования к дымоходу:

• гладкая поверхность и округлая форма содействуют стабильной тяге;
• образование конденсата минимальное;
• высокие показатели термостойкости и герметичности;
• простота монтажа и обслуживания;
• пожаростойкость и безопасность.

Однако все эти преимущества могут быть гарантированы только при соблюдении всех рекомендаций по сборке конструкции, которыми делятся специалисты - дымоходы из нержавеющей стали монтаж: видео.

Внимание: При покупке нержавеющих дымоходов модульного типа обязательно досконально изучите тот раздел в инструкции, где речь идет о его соответствии той мощности, на которую рассчитан котел или печь!

Кроме грамотного монтажа, не менее важна и доступность к дымоходу - для его очистки и обслуживания, а также отвода конденсата, для которого нужна отдельная труба.

Гибкие нержавеющие дымоходы существенно облегчают монтаж автономной отопительной системы, особенно если невозможно соблюдать прямую траекторию системы дымоотведения. Гофра эффективна и при высокой температуре, до 900°С, работая на мазуте, а также не боится перепадов температур и быстро прогревается обеспечивая стабильную тягу при запуске котла. Основные детали сборной конструкции у них сходны, но отличается сама труба дымохода.

В кирпичной кладке иногда используются достаточно широкие каналы эллипсовидного сечения, то есть с овальным сечением. Их форма также не способствует накоплению сажи и задымлению от обратной тяги.

Выпускаются также:

• одноконтурные или одностенные дымоходы, так называемые моно-системы (вариант дымоотвода без утепления), которые выдерживают температуру в пределах 450°C, применимые внутри строения, включая гофр;
• двухконтурные термосистемы (с двойным или тройным слоем дымоотвода) на утеплителе из базальтовой ваты между металлом.

Есть также возможность дополнительного утепления нержавеющего дымоход, о чем пойдет речь в последнем разделе статьи. Но оно потребуется только для внешних конструкций.

На качество работы системы дымоотвода также влияют:

1. Толщина стенок, которые рассчитаны и закреплены в нормативах:

• у газовых котлов толщина канала дымоотвода колеблется от 0,5мм,
• на дизельном топливе - от 0,8 мм;
• у твердотопливных котлов - от 1 мм.

2. Конфигурация. Идеальный дымоход - прямой, и чем меньше загибов, поворотов и выступов, тем эффективнее тяга и меньше скоплений сажи. Гладкая цилиндрическая труба дымохода достаточного сечения способствует эффективной работе.

3. Пропорции диаметра (сечение), длины трубы или высоты дымохода обеспечивают достаточную силу тяги. Дымоходы из нержавеющей стали с диаметром меньшим, чем необходимо для нормальной работы, снижают КПД котла, камина или печи. Специалисты также утверждают, что он должен возвышаться над верхней точкой крыши не менее чем на 20см, а сам дымоход - не короче 5 м.

Специальные детали решают проблемы с его обслуживанием:

• ревизией с очисткой от сажи;
• отводом конденсата;
• забором воздуха для процесса горения;
• дымником для защиты от осадков.

Какой металл используется для дымоходов

«Нержавейкой» называют группу сплавов на основе стали с небольшим содержанием хрома или оцинкованное листовое железо - правильнее «оцинковка». Такие изделия отличаются отменными антикоррозийными характеристиками при взаимодействии с кислородом, водой и агрессивной средой кислотных соединений, выделяемых во время горения. Это обеспечивает напыление в несколько микрон из оксидов хрома, поэтому процесс называется «хромирование».

Для дымоходов используется сталь разных марок:

• 430 - кожухи и другие детали для среды низкой агрессивности;
• 409 - содержит титан, идут на трубы каминов, твердотопливных котлов и печей;
• 316 - с добавлением никеля и молибдена для термостойкости и противодействия кислотным соединениям в дизельных топках;
• 304 - с теми же добавками, но в меньших количествах для менее агрессивных сред;
• 321 - универсальная марка для труб дымоходов повышенной термостойкости, до 850°C;
• 310 - наиболее термостойкие, долговечные и прочные дымоотводы для наиболее мощного отопительного оборудования.

Внимание: Для многослойных сэндвич-труб используется сталь разной марки. На внутреннем столе более стойкая и жаропрочная, на внешнем - дешевле и проще, поэтому внешне выглядит не так внушительно, как однослойный дымоход.

Основные элементы и их характеристики

Дымоход состоит из нескольких элементов, которые имею разное предназначение и порядок сборки:

• тройник;
• колена трубы;
• ревизия;
• сборник конденсата.

1. Основной элемент - длинная прямая труба дымоотвода разной протяженности, и ее фрагменты соединяются по типу раструба без особого крепления.

2. Наклонное колено (под углом 45°) соединяет 2 трубы, меняя наклона дымоотвода, и оно используется на стыке горизонтальных и вертикальных фрагментов.

3. Универсальное колено (под углом 90°) также используется в виде поворотного элемента для изменения конфигурации дымохода. Несколько таких элементов используют на всем дымоходе - от верха и до места стыковки патрубка котла.

4. Тройники дымовые газы выводят в дымоход и отсекают конденсат. Они тоже стыкуются раструбным способом или один-в-один.

5. Отвод конденсата ставится под тройник, чтобы отводить излишки жидкости.

6. Ревизия - открытый элемент, который предназначена для очистки от сажи дымоотвода. Монтируется под тройник у основания вертикального ствола - рисунок:

Установка дымохода из нержавейки

Модульные дымоходы сегодня получили наибольшее распространение, благодаря простоте сборки. Этот принцип дает возможность не тратить время на трудоемкое крепление и герметизацию дымоотвода. При том, насколько обширен выбор деталей для сборки нержавеющих дымоходов, есть возможность максимально варьировать его конфигурацию без ущерба тяге и работе котлов. Иногда не обойтись без гофра или нескольких колен, чтобы грамотно соорудить дымоход с минимальной реконструкцией стен.

1. Подготовка к монтажу подразумевает расчеты по предполагаемой конфигурации дымохода, предварительный набросок и разметка стен, вдоль которых намечается его крепление. Это позволит наиболее точно вычислить общую протяженность конструкции и подобрать необходимые поворотные детали для сочленения трубы.

Внимание: Не забудьте прибавить наружный участок, который должен быть не менее 25-50 см выше уровня конька крыши - для обеспечения тяги в любую погоду.

2. Перед сборкой дымохода внутри трубы швы предполагается обработать специальным герметиком, который гарантирует максимальную эффективность сочленений. Наружная и внешняя стенки этого не требуют.

3. Грамотный монтаж дымохода делают от котла или печи, то есть снизу вверх, последовательно стыкуя все колена и звенья трубы. Стыковка по типу раструба - когда верхняя труба вставлена в нижнюю на специальную защёлку. Если ее нет, но глубина усадки составляет почти половину внешнего диаметра.

4. Звенья на стыке должны быть надежно зафиксированы хомутами, которые прилагаются в комплекте. Готовая труба должна крепиться к стене или несущим конструкциям с интервалом в полтора-два метра, и отдельные кронштейны используют под монтаж отводов и тройников.

Внимание: Следите за тем, чтобы горизонтальные участки и колена не ложились на коммуникации. Фрагменты не должны соприкасаться с газовым трубами и электропроводкой!

Как видите, дымоходы из нержавеющие стали своими руками сделать достаточно просто. Для этого понадобятся 2 пары рабочих рук и 1-2для времени. Если еще остались вопросы - посмотрите видео на тему монтажа дымохода:

Совет: Проследите за тем, чтобы конденсат не шел мимо труб, выпадая на изоляцию и утеплитель. Также тщательно обработайте стыки герметиком. Дымоход важно правильно вывести через крышу, о чем описано подробнее в предыдущей статье.

Утепление дымохода

Это один из важных этапов при завершении сооружения дымохода. Без утепления, которое предусматривается только на дымоходы сэндвич из нержавеющей стали, монтаж будет иметь недостатки. При слабо утепленном дымоходе обеспечить стабильную тягу при запуске котла или розжиге камина проблематично. А его быстрое остывание снижает общий показатель КПД всей автономной отопительной системы. Кроме этого конденсат, образующийся на металлических стенках при разнице температуры наружной и внутренней, постепенно разрушает внутренние стенки дымохода и снижает эффективность его работы.

Конструкция наподобие сендвича сегодня очень популярна при монтаже и утеплении дымохода для современных котлов:

• универсальных;
• твердотопливных;
• газовых;
• комбинированных.

Они функционируют в режиме интервалов, то есть «стоп-старт». Твердотопливные котлы требуют дозагрузки топлива и чистки зольника, поэтому не некоторое время выключаются. А постоянно работающие котлы при достижении требуемой температуры при срабатывании датчика или реле выключаются самостоятельно, чтобы избежать перегрева. Когда температурный режим в помещении опускается до заданной отметки, автоматическое включение отопления тоже работает автоматически.

Во время «спящего режима» в дымоходе тоже падает температура, образуется разница снаружи и в нутрии дымоотвода, и выпадает конденсат. При долгом прогревании котла он тормозит работу отопительной системы, что ведет к перерасходу топлива.

В качестве утеплителя используется минеральный наполнитель - базальтовая вата, которая известна отличными огнеупорными параметрами. Ею трубу оборачивают слоями и проволокой и/или хомутами закрепляют такое «одеяло». Эти материалы не боятся высоких температур, поэтому дымоход может работать на любом виде топлива, прогреваясь до 1000°C. Однако базальтовую вату требуется изолировать от избытка влаги, поскольку сырость снижает эффективность утепления.

Для гидроизоляции используется оцинковка или нержавейка, которая саморезами крепится поверх готового «одеяла». Чтобы управиться с такими работами, потребуются ножницы по металл и навыки работы. Но такие колпаки требуемого диаметра проще в специализированном цехе заказать готовые. И дома не будут проблем с тем, чтобы завершить финальный этап утепления.

Внимание: В завершение монтажа обязательно закрепляется верх трубы, чтобы его не снесло при сильном порыве ветра или смерче. Наверху обязательно монтируется дымник, защищающий всю систему от проникновения осадков.
