Непогода - огромная помеха для комфортного вождения. Именно поэтому автомобиль содержит массу элементов и сенсоров, реагирующих на окружающую обстановку и регулирующих работу систем в соответствии с поступающими данными. Это позволяет сделать вождение более удобным путем регулировки фар, включения дворников и многих других элементов. Особенно такая система актуальная при дожде.
Назначение датчика дождя
Датчик дождя - это элемент, который реагирует на появление капель на лобовом стекле. Он необходим для автоматического включения стеклоочистителей, закрытия люка, стекол и других элементов автомобиля. Он позволяет реагировать на непогоду без прямого участия водителя, что существенно упрощает вождение.
Датчик дождя расположен на лобовом стекле внутри салона. Зачастую он крепится на присосках или же с обратной стороны зеркала заднего вида. Такое крепление удобно тем, что визуально он становится незаметен. Но важна практичность, а не красота.
Подобные компоненты становятся незаменимой частью автомобиля. Нередко они находятся в базовой комплектации многих авто, однако их рекомендуют к установке на любой модели. Ведь они существенно повышают комфорт от вождения в сезоны, когда погода переменчива. Именно поэтому они столь популярны.
Принцип работы элемента
Все распространенные модели в основаны на чувствительном датчике света. Они представляют собой конструкцию, в которую входит:
- инфракрасный излучатель;
- фотоприемник;
- блок управления;
- корпус;
- блок реле.
Конструкция содержит блок управления, в который встроены необходимые данные для работы, а также команды при обнаружении дождя.
Принцип действия устройства заключается в преломлении света. Сенсор регулярно сканирует поверхность лобового стекла, анализируя результаты с заложенными показателями. Базовые результаты же загружены в элемент управления и являются данными, получаемыми при сухой и влажной поверхности стекла. Если компьютер не заметил перемены, то датчик продолжает работать в штатном режиме. Если же преломление света замечено, что и происходит при попадании воды на стекло, то система замыкает блок реле и посылает автомобилю сигнал о дожде. В таком случае включаются стеклоочистители, закрываются окна и люк.
Интересно! Зачастую датчик дождя комбинируется с сенсором света. Второй необходим для регулировки яркости фар в зависимости от времени суток и погоды.
Некоторые модели подобных устройств способны определять интенсивность осадков, регулируя на основе этих данных интенсивность работы стеклоочистителей. То же касается и сенсора света при регулировке яркости фар. Однако такое возможно лишь на авто, где предусмотрена возможность подобной функции.
В этом и заключается весь принцип работы устройства. Его дополнительная регулировка или настройка практически не требуются. Некоторые модели комбинируют в себе дополнительные функции вроде определения степени загрязнения стекла и других, что тоже существенно упрощает жизнь водителя.
Особенности работы датчика
Важно отметить несколько нюансов, которые стоит помнить при использовании подобного сенсора. Это существенно упростит дальнейшую работу с ним, ведь ни один механизм не может быть идеален. Стоит помнить это и обеспечить больший контроль над автомобилем.
Первое - датчик дождя должен быть расположен вертикально. Располагают его в той части, куда достают щетки стеклоочистителя. Важно, чтобы на месте установки отсутствовали какие-либо деформации или повреждения стекла.
Важно! Если на стекле имеется инфракрасный фильтр, то это может стать помехой для работы устройства.
Большинство моделей данного устройства работают лишь в первом положении дворников. В таком случае они регулируют интенсивность их работы. В остальных случаях датчик не влияет на их деятельность.
Также важно обеспечить себе контроль над стеклоочистителями. Некоторые водители полностью перекладывают эту задачу на сенсор, но это не всегда помогает. Нередко бывает локальное загрязнение стекла вроде брызг от лужи, попавших лишь на часть автомобиля, или же птичьего помета. Если датчик этого не видит, то стеклоочистители не включатся.
Нередко датчик может сработать от различных мелочей, включая:
- брызги;
- насекомых;
- листья;
- тень от деревьев.
Такие незначительные детали могут привести ко включению дворников и их работе по сухому стеклу. Этого стоит избежать, отключая устройство при сухой и безоблачной погоде.
Все эти нюансы стоит учитывать при приобретении и использовании датчика. Такой подход существенно упростит обращение с ним и позволит оптимизировать его работу.
Датчик дождя своими руками
Самостоятельно создать работающий датчик дождя достаточно трудно. Хотя принцип его действия достаточно прост, сделать его без сторонней помощи сможет лишь опытный электронщик. Здесь необходимы навыки пайки, а также приобретение дополнительных элементов, стоимость которых может сравниться со стоимостью нового устройства. При выборе такого решения лучше приобрести готовый вариант, который будет надежнее и эффективнее.
Если все же необходимо самостоятельно сделать датчик, то есть одно решение. В его основе лежит проводимость тока и две контактные пластины. Зачастую пластины делаются из фольги или печатаются на текстолитовых платах в виде дорожек.

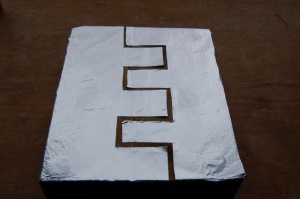

Идея конструкции проста - необходимо разрезать фольгу в виде двух пластин со змеевидной дорожкой посредине. После чего подключить одну часть к батарейке, а вторую - к реле. При дожде вода будет попадать на пластины, замыкая их. Это приведет к срабатыванию реле.
Важно! Хотя дождевая вода имеет малую проводимость тока, незаметные частицы пыли повысят этот показатель, позволив схеме сработать.
Для создания такой схемы необходимо взять:
- алюминиевую фольгу;
- диэлектрическую подложку;
- клей или другой фиксатор;
- провода;
- реле;
- источник питания.
Необходимо вырезать фольгу по примеру выше, после чего наклеить на диэлектрическую подложку. Размер стоит делать небольшим около 3х3 сантиметров. Далее необходимо подключить к фольге провода. Это можно сделать, вкрутив два проводящих самореза. После этого подключается реле и источник питания. Протестировать устройство можно сразу же, при необходимости снизив расстояние между сегментами.
Стоит отметить, что куда эффективнее делать такую схему на текстолитовой плате. Сделав достаточно сложную схему с узкими дорожками и малым просветом между ними, можно повысить надежность датчика до высокого уровня.
Однако он не дает высокой гарантии срабатывания. Да и расположить его незаметно достаточно трудно. Поэтому рекомендуется приобретать готовые варианты, которые куда надежнее.
Установка датчика дождя
Подключение датчика дождя проходит в несколько этапов. Это достаточно простой процесс, однако стоит уделить внимание деталям, что позволит исключить проблемы в работе из-за неправильной установки. В процессе отмечают следующие этапы:
- Подключение держателя.
- Нанесение специального геля.
- Подключение датчика к автомобилю.
- Проверка установки.
Первый этап заключается в установке держателя. Это простой элемент для закрепления датчика на стекле. Осуществляется при помощи клея.
Далее наносится специальный гель на обе рабочие поверхности по сторонам датчика, чтобы обеспечить максимально точную передачу света от наружной части стекла к сенсорам. После нанесения геля сам датчик закрепляется на держателе посредством самореза.
После всех этапов подключения стоит проверить область датчика на наличие пузырьков, сора и прочих элементов, мешающих нормальной работе сенсора. Если их нет, то можно приступать к подключению устройства к автомобилю.
Зачастую датчик имеет четыре контакта. Красный является питанием и подключается к системе управления стеклоочистителями. Синий же используется как заземление, его необходимо подключить к корпусу автомобиля.
Остальные контакты могут быть различного цвета и отвечают за работу стеклоочистителей. Их назначение и подключение зависит от производителя устройства, поэтому здесь стоит прочитать инструкцию.
Поэтому датчик дождя - полезный элемент, который существенно увеличит комфорт от вождения. Он использует сенсор света для определения капель. Хотя можно сделать альтернативу своими руками, она будет не так эффективна, как оригинальное устройство. Поэтому лучше приобретать настоящий датчик, который будет надежно срабатывать при непогоде.
Для лучшего понимания методов установки датчика рекомендуется посмотреть это видео. Здесь описаны все нюансы этого процесса, что позволит разместить данный элемент без ошибок:
Автоматический датчик дождя, который монтируют на множестве современных автомобилей, является устройством, относящимся к оптико-электронным технологиям. Его устанавливают непосредственно на поверхность ветрового стекла машины. Датчик рассчитан на реагирование в случае повышения уровня влажности. В частности, датчик дождя применяется для осуществления автоматизированной работы автомобильных стеклоочистителей. Также датчик, как правило, умеет автоматически закрывать люк на крыше и стёкла в дверях.
Для комфортного и действительно безопасного процесса передвижения и управления авто, такие помехи, как дождь, снег и грязь могут стать действительно серьёзными. В такие моменты необходимость вручную включать и выключать, а также регулировать интенсивность работы очищающих «дворников» машины, так или иначе отвлекает водителя от управления транспортным средством. Специально для того, чтобы как-либо устранить это неудобство, специалисты в области разработки всевозможных автомобильных инноваций трудились не один год, и ещё до совсем недавнего времени, датчики дождя, позволяющие решить вопрос, устанавливались лишь на самые дорогие модели автомобилей. Сегодня же эта опция доступна уже для гораздо более широкого диапазона более доступных моделей.
Устройства дождевых датчиков, значительно облегчающие процесс управления автомобилем в ситуациях с сильными осадками, предлагаются сейчас в машинах среднего так называемого гольф-класса. Кроме того, разработчики уже сейчас предлагают определённый выбор различных типов устройств датчиков, в том числе и тех, которые делают вполне доступной самостоятельную установку.
Компоненты устройства системы датчика дождя состоят из фотоприёмника, а также источника инфракрасного излучения очень миниатюрных размеров. Блоки электронной обработки информации, вмещают в себя определённый объём памяти с необходимыми параметрами по преломлению инфракрасных лучей на поверхности лобового стекла снаружи. При частичном или непосредственно попадании влаги на плоскость стекла, текущие параметры по преломлению инфракрасных лучей изменяются, и тогда система начинает реагировать, анализируя интенсивность выпадающих в данный момент осадков и текущее время работы очистителей, включая и отключая их в необходимые временные промежутки.
Уровень чувствительности таких светоприёмников поразительно высок. Они способны различать до тысячных долей миллиметра влаги имеющейся на лобовом стекле и тут же срабатывать в рамках буквально нескольких миллисекунд после определения такой необходимости.
Научный прогресс, как говорится, не стоит на месте. И уже сегодня современные автомобили перестали быть простым средством передвижения – это нечто большее. Они оснащаются разного рода дополнениями, облегчающими жизнь водителя и делающими каждую поездку более комфортной и безопасной. И наверно, не за горами те времена, когда бразды управления машиной полностью перейдут в руки автоматики и водитель станет полноправным пассажиром. Можете продолжить развивать эту тему, пофантазировать, так сказать, а мы пока поговорим о системе, которую воспринимается весьма неоднозначно – датчик дождя и света . Мы ответим на вопрос: «Что это такое и зачем вообще нужно?», разберемся с принципом его работы.
Что такое датчик дождя и света?
– это совмещенная воедино система, которая автоматически управляет включением/выключением стеклоочистителей (в зависимости от погодных условий) и фар (в зависимости от освещенности).{typography pre_blue}ЗАЧЕМ ЭТО НАДО?{/typography}
Создатели этой технологии в первую очередь ориентировались на то, чтобы уменьшить отвлечение водителя от дороги. Ведь, когда, к примеру, в пути застает непогода (сильный ливень или снегопад), необходимо включать/выключать и регулировать степень работы стеклоочистителей, а это согласитесь, отвлекает от дороги. И вот здесь электроника полностью возьмет эту работу на себя.
Тоже самое касается и включения света фар (к примеру, при въезде в туннель).
Конечно, кто-то может лишь посмеяться над этим, сказав, что подобные навороты совсем не к чему и они устанавливаются на авто лишь с целью вытянуть с покупателя побольше денег. Возможно, в этом есть доля правды.
Но все-таки каждый сам для себя решает: нужен ли ему датчик дождя и света или нет, и он будет с этой «сверхсложной» задачей (включение стеклоочистителей и фар) справляться сам, как говорится, по старинки. Ладно, не будем здесь устраивать споры по этому поводу, давайте лучше рассмотрим принцип работы этой системы.
размещается на лобовом стекле в держателе зеркала заднего вида.
Для включения или выключения фар, датчик света считывает информацию с окружающего пространства и передает ее на блок управления бортовой сети. Для того, чтобы происходило считывание информации датчик измеряет 2 зоны действия освещенности: глобальную и переднюю.
Глобальная зона
– это зона освещения у автомобиля.
Передняя зона
– это зона освещения дороги перед автомобилем.
Датчик дождя имеет встроенные по кругу светодиоды, которые излучают инфракрасный свет, проходящий через лобовое стекло. В систему заложена программа, определяющая степень преломления лучей на наружной поверхности чистого стекла и сырого/загрязненного и в зависимости от этого она дает команду включать/выключать щетки (также здесь учитывается скорость их движения). Если стекло сухое, то инфракрасный свет отражается от него.
И, наоборот, при увлажнении стекла, часть лучей преломляется через капли воды, а другая (небольшая) отражается назад.
Данный датчик очень чувствительный и нет надобности лишний раз переживать по поводу того, что он не сработает, если вдруг хлынет дождь. Кстати, изобретатели не остановились на достигнутом и пошли еще дальше – в дополнение ко всему прочему, при сильном загрязнении стекла система автоматически может включать омыватель.
Кроме всего прочего, данный датчик автоматически включает фары во время дождя.
Полезны ли данные функции или нет, нужен ли датчик дождя и света или нет – решать Вам. И поэтому при
Одна из опций, которая устанавливалась раньше только на дорогих машинах – датчик дождя, стала вполне доступна и для авто бюджетного уровня. Однако порой по нему возникает множество вопросов, так что вполне резонно спросить – а как он работает?
Зачем нужен подобный прибор
Прежде чем разбираться с работой подобного устройства, давайте попытаемся понять, зачем нужен, и по сути дела, что это такое? Самим названием предопределено назначение такого изделия – установить факт дождя. Хотя задачи, которые выполняет автомобильный датчик дождя и света, гораздо шире описанных.
Среди них стоит отметить:
- установление факта начала дождя, а также снега;
- определение степени загрязнения лобового стекла;
- автоматическое включение дворников при осадках и задание режимов их работы в зависимости от интенсивности непогоды;
- включение световых приборов при низком уровне освещенности (касается датчика света).

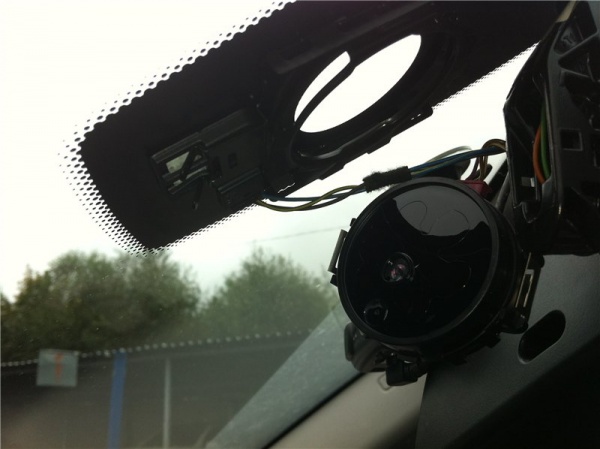

Его установка производится за зеркалом заднего вида, например так, как показано на фото:
Разобравшись с тем, что делает датчик дождя и света, необходимо ответить на вопрос – а зачем все это нужно? Ответ вполне очевиден – для повышения безопасности движения. Подобное устройство, по замыслам разработчиков, должно избавить водителя от лишних операций (включение/выключение дворников), отвлекающих его от управления автомобилем, а также автоматически обеспечить отличную видимость на дороге при любых условиях.
Как устроен датчик дождя?
Принцип работы датчика дождя основан на сравнении оптических свойств лобового стекла при разных атмосферных условиях, точнее – на различиях в отражении инфракрасного луча чистой и увлажненной или загрязненной поверхностью стекла.

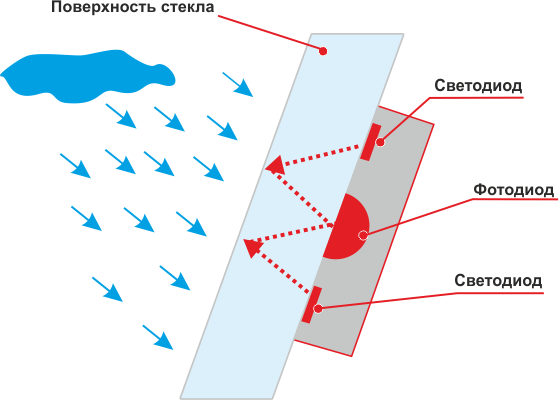

Все достаточно просто – в его состав входят излучающий и принимающий инфракрасные светодиоды. Устройство и работу подобного изделия поможет понять фото:
Это изделие находится на лобовом стекле с внутренней его стороны. От излучающего светодиода инфракрасное излучение попадает на наружную поверхность, отражается от нее и улавливается фотодиодом. Уровень отраженного сигнала зависит от состояния наружной поверхности стекла, от чистого стекла сигнал будет один, от грязного – другой, от мокрого – третий. По величине этого сигнала блок управления определяет необходимость включения дворников.
Как видно из приведенного описания, устроен подобный прибор достаточно просто, что предопределяет достаточно широкие возможности по его применению.
Как выглядит такое устройство, показано, например на фото:
Как видно из рисунка, в отдельном корпусе находится блок управления, связанный жгутом с реле, управляющим работой стеклоочистителя. Блок управления необходимо приклеить в зоне перекрытия щеток дворника.
Как выполняется подобная работа, позволит понять видео. Приведенные данные подтверждают, что приклеить такое устройство просто, и эту работу вполне можно сделать самому.
Недостатки
При всей внешней привлекательности подобного изделия ему свойственны определенные недостатки, о которых нельзя не упомянуть. К ним необходимо отнести:
- Несвоевременное срабатывание. Бывает, попадание единственной капли в зону действия датчика заставляет его включать дворники, хотя остальное стекло чистое и сухое. Возможна и обратная ситуация, когда вода или грязь от встречной машины заливает стекло со стороны водителя, но не достигает датчика, и стеклоочистители не включаются.
- Включение дворников без включения омывателя стекла. Работа стеклоочистителей при попадании грязи на стекло приводит к тому, что грязь просто размазывается.
- Чувствительность к качеству стекла. Малейшие неровности, трещины и сколы приводят к тому, что он перестает работать.
- Запаздывание срабатывания. Оно может составлять в некоторых случаях до двух секунд, отчего создается впечатление, что не работает датчик дождя. Поэтому порой мало просто приклеить, необходимо привыкнуть к его наличию, преодолевая желание вручную включить дворники.
Проверить, как работает такое управление стеклоочистителем, просто. Необходимо только плеснуть водой в зону расположения датчика. К примеру, на видео показано, как проверить работу дворников.
Автоматическое управление стеклоочистителями автомобиля возможно благодаря использованию описанного устройства. Он позволяет избавить водителя от необходимости вручную управлять работой дворников, и служит для повышения комфорта управления машиной и безопасности авто. Насколько будет это устройство вам необходимо и полезно – это уже дело личного выбора.
Вот что хотите говорите, но я реально не знал как работает датчик дождя в машине. Если про свет было сразу понятно - "какой то фотоэлемент", то про дождь сложнее.
Когда я недавно пересел со старенькой ДЭУ Нексии на новую машину, я конечно офигел от наличия всяческих датчиков и удобств. Свет вообще не трогаю - включается в любое время суток такой какой нужен по датчику света. Щетки "дворники" тоже не трогаю - работает датчик дождя очень четко. Но как? Я между делом предполагал, может быть где то стоит датчик стекающей воды со стекла, однако щетки срабатывают даже при мелких капельках. Как то еще измеряется влажность на стекле? В каком месте стекла интересно?
А оказалось все намного проще...
1 – датчики дождя и освещенности; 2 – зеркала заднего вида; 3 – зона перекрытия действия стеклоочистителей; 4 – ветровое стекло
Датчик дождя и освещенности предназначен для того, чтобы при опознании влаги на стекле включать стеклоочиститель в зависимости от количества осадков с нулевого положения до максимального цикла очищения, или включать фары в зависимости от условий освещения. Включение датчика осуществляется определенными рычагами или выключателями.
Датчик дождя и освещенности состоит из комбинации светочувствительных элементов и светодиода. Все части смонтированы на плате в корпусе датчика. Оптический элемент перекрывает корпус датчика и ветровое стекло. Задачей оптического элемента является фокусирование и выравнивание исходящего и входящего света. Весь датчик прикреплен к ветровому стеклу при помощи клеящей фольги. Для распознавания дождя используются светодиод 6 и фотодиод 8. Принцип работы датчика дождя состоит в том, что свет, исходящий от светодиода, частично отражается на поверхности стекла и, сфокусировавшись через оптический элемент, попадает на фотодиод. Если на улице сухо, весь свет отражается обратно и попадает на фотоприемник (так рассчитана оптическая система). Поскольку луч модулирован импульсами, то на посторонний свет датчик не среагирует, как телевизор, «не видящий» чужой пульт. Степень отражения света от диода и таким образом количество света, который попадает на фотодиод, изменяется, если стекло покрыто каплями воды или имеет водяную пленку. Чем сильнее увлажнение, тем меньше отражение преломленного света. На основании этого для определения количества осадков используется выходной сигнал фотодиода. Это фиксируется сенсором, и контроллер рассчитывает подходящий режим работы стеклоочистителя. Время реагирования на распознавание дождя, т.е. время, затраченное между распознаванием осадков и подачей выходного сигнала на стеклоочиститель, составляет менее 20 мс.
1 – ветровое стекло; 2 – свет удаленного источника; 3 – проникающий внешний свет; 4 – капли дождя; 5 – оптический элемент; 6 – светодиод; 7 – дистанционный фотодиод-датчик; 8 – фотодиод; 9 – фотодиод-датчик внешнего освещения
Для распознавания света применяются дистанционный фотодиод 7 и датчик внешнего освещения 9. Датчик 9 охватывает световые условия непосредственного пространственно вокруг автомобиля и служит для автоматического включения фар, а дистанционный датчик 7 – световые условия на расстоянии до трех длин автомобиля по направлению движения.
Система распознает в целом уменьшение или увеличение освещенности и включает или выключает свет фар. Из разности сигналов обоих датчиков система, например, может определить, что автомобиль въезжает в туннель и, таким образом, свет фар включается не позднее въезда в туннель. Логика системы действует таким образом, что свет отключается лишь тогда, когда датчик света определит достаточное значение освещенности. Если наряду с распознаванием света активно также распознавание дождя, то система включает фары и при сильных осадках.
1 – анализ внешней освещенности; 2 – анализ разности освещенности; 3 – анализ дистанционной освещенности; а – разница освещенности меньше, чем значение порога включения, свет выключен; б – разница освещенности больше, чем значение порога включения, свет включен
Вот еще 5 мифов о работе датчика дождя:
Миф №1 мы уже развеяли: датчик дождя НЕ активируется от удара капель по стеклу, а также вибрации и иных механических воздействий. Работа датчика дождя основана на действии фотоэлементов. Если бы датчик реагировал на удары, щетки бы усердно стирали со стекла мух, комаров и мелкие камушки.
Миф №2: «Датчик дождя не работает ночью». Как мы уже выяснили, работа датчика дождя построена на принципе отражения инфракрасных лучей. Их свойства не зависят от освещенности. Иначе бы, например, пульты дистанционного управления не работали в темноте.
Миф №3: «При замене стекла с датчиком дождя придется попрощаться». Не придется: многие производители предлагают автостекла с местом под датчик дождя. Например, в компании Олимпия можно приобрести стекла под датчик дождя для большинства иномарок: Тойоты Камри, VW Passat,Audi A4 и других автомобилей.
Миф №4: «На лобовое стекло с датчиком дождя нельзя клеить полосу тонировки». Можно: в этом случае в тонировочной пленке вырезается отверстие под датчик. Главное, чтобы тонировка стеколбыла сделана по ГОСТу.
Миф №5: «Датчик дождя бесполезен зимой». Так как работает датчик дождя, реагируя на капли воды, а не снег, зимой он функционирует хуже. Однако если в автомобиле есть обогрев стекла, падающий снег сразу тает, превращаясь в воду, и работа датчика дождя будет в норме.
Концерн General Motors проводил первые эксперименты по созданию датчиков дождя еще в 1950е годы. Датчик создавался для культовой модели - Кадиллак Эльдорадо. Но технологии были далеки от совершенства: между тем, как работает датчик дождя на современном автомобиле, и первыми опытами инженеров GM стоят десятилетия конструкторских разработок.
Одним из первых серийных автомобилей с датчиком дождя стал Nissan Silvia – спортивное купе. В 2000х годах датчики дождя появились на автомобилях марок Volkswagen, Cadillac и других ведущих производителей.
Работа датчика дождя используется не только в автомобильной промышленности, но и в сельском хозяйстве, для управления системой полива. - «Полевые» датчики имеют иной принцип работы, нежели автомобильные: в них имеются гигроскопичные диски, которые во влажном состоянии увеличиваются в размерах, а при высыхании – сжимаются. Тем самым регулируется подача воды. Интересно, что некоторые датчики имеют встроенный индикатор температур, который останавливает подачу воды, если температура опускается ниже нуля.
