Не допускаются к работе стальные канатные стропы (т.е. обязательна выбраковка таких канатных строп или ремонт или утилизация), изготовленные по ГОСТ 25573-82 и РД-10-33-93 в случаях:

· Отсутствие паспорта на строп или бирки с указанными сведениями о стропе

· При наличии на тросе узлов, перегибов, заломов или при перекручивании троса.

· В случае если диаметр троса уменьшился из-за износа или коррозии на 7% и более

· В случае уменьшения диаметра наружных проволок троса из-за износа или коррозии на 40% и более - строп просто опасен, выбраковка такого сторопа необходима незамедлительно

· В случае обрыва пряди каната.

· При выдавливании наружу сердечника каната

· Если строп поврежден воздействием температуры или дуговым электрическим разрядом

· В случае если коуш стропа деформирован -выбраковка стропа должна быть произедена без задержки. Этот стороп уже опасен.

· Если износ сечения коуша превышает 15%

· При наличии трещин на опрессовочной втулке или изменении ее размеров более чем на 10%

· При отсутствии предохранительных замков на крюках или других грузозахватных элементах канатного стропа

При появлении любого из этих повреждений осуществляется браковка канатных строп. Дальнейшее использование такого стропа опасно.

Ремонтировать канатный строп самостоятельно запрещается.

На конструкционных элементах канатного стропа (таких как звенья, крюки, подвески и т.п.) недопустимы:

3. деформации, приводящие к изменению размеров элемента стропа более чем на 3%.

4. Повреждение креплений элементов и резьбовых соединений.

Также следует соблюдать сроки эксплуатации канатных строп

Канатные стропы испытываются статической нагрузкой, которая превышает грузоподъемность стропа в 1,3 раза в течении 3 минут. Канатные стропы изготавливаются в соответствии с ГОСТ 25573-82 и РД-10-33-93.
Правильная работа канатного стропа гарантируется при работе в одну смену в течении 3 месяцев для стропов УСК1(СКП) и УСК2(СКК) и 6 месяцев для ветвевых стропов и стропов типа ВК (время считается со дня ввода канатного стропа в эксплуатацию).

Браковка цепных стропов – нормы и правила

Выбраковка цепных стропов, произведенных согласно ПБ-10-382-00 и ТУ 3150-001-52466920-2005, обязательна если:

· При отсутствии и повреждении бирки стропа, а также при отсутствии паспорта на строп

· При нечитаемости маркировочных обозначений на элементах стропа

· При разности длин ветвей стропа во время свободного провиса более 15мм - выбраковка стропа обязательна

· В случае удлинения звена цепи, соединительных звеньев и подвесок более чем на 5% от первоначального их размера

· Если вследствие износа уменьшился диаметр сечения звеньев цепи или соединительных звеньев более чем на 8%

· При отсутствии предохранительных замков на крюках или грузозахватных элементах цепного стропа

При обнаружении любого из перечисленных дефектов производится выбраковка цепных строп, дальнейшее использование небезопасно.

Самостоятельный ремонт цепных стропов запрещен.

На конструкционных элементах цепного стропа (таких как скобы, крюки, соединительные звенья и т.п.) недопустимы:

1. трещины любых размеров, расслоения, надрывы и волосовины

2. износ поверхности и вмятины, которые приводят к уменьшению площади поперечного сечения элементов стропа на 10% и более

3. деформации, приводящие к изменению размеров элемента стропа более чем на 5%

4. Повреждение креплений элементов и резьбовых соединений - это явный признак необходимости браковки строп.

Нормы браковки стропов из стальных канатов

1. Браковка находившихся в работе стропов из стальных канатов (тросов) производится по числу обрывов проволок на длине одного шага свивки. Браковка канатов, изготовленных из проволок одинакового диаметра, производится согласно данным табл. 1 и рисунка (здесь и далее рисунки не приводятся).
2. Шаг свивки каната определяют следующим образом. На поверхности какой-либо прядки (см. рисунок) наносят метку (точка А), от которой отсчитывают вдоль центральной оси каната столько прядей, сколько их имеется в сечении каната (например, 6 в шестипрядном канате), и на следующей после отсчета пряди (в данном случае на седьмой) наносят вторую метку (точка Б). Расстояние между метками (точками А и Б) принимается за шаг свивки каната.
У многопрядных тросов (например, у каната 18 х 19 = 342 проволоки с одним органическим сердечником) имеется 6 прядей во внутреннем слое и 12 - в наружном. Шаг свивки в этом случае определяется по числу прядей в наружном слое.
3. Браковка каната, изготовленного из проволок различного диаметра, конструкции 6 х 19 = 114 проволок с одним органическим сердечником производится согласно данным, приведенным в первой графе табл. 1, причем число обрывов как норма браковки принимается за условное. При подсчете обрыв тонкой проволоки принимается за 1, а обрыв толстой проволоки - за 1,7.
Например, если на длине одного шага свивки каната при первоначальном коэффициенте запаса прочности до 6 имеется шесть обрывов тонких проволок и пять обрывов толстых проволок, то условное число обрывов составляет 6 х 1 + 5 х 1,7 = 14,5, т.е. более 12 (см. табл. 1), следовательно, канат бракуется.
4. Число обрывов проволок на длине одного шага свивки как критерий браковки каната, конструкция которого не указана в табл. 1, определяют исходя из данных, помещенных в этой таблице для каната, ближайшего по числу прядей и числу проволок. Например, для каната конструкции 8 х 19 = 152 проволоки с одним органическим сердечником ближайшим по табл. 1 является канат 6 х 19 = 114 проволок с одним органическим сердечником. Для определения признака браковки следует число обрывов на одном шаге свивки для каната 6 х 19 = 114 проволок с одним органическим сердечником умножить на коэффициент 96 / 72 = 1,33, где 96 и 72 - число проволок в наружных слоях прядей одного и другого канатов. Число проволок в наружных слоях прядей определяется по стандарту на соответствующий канат или путем подсчета.
Таблица 1
ЧИСЛО ОБРЫВОВ ПРОВОЛОК НА ДЛИНЕ ОДНОГО ШАГА СВИВКИ КАНАТА, ПРИ КОТОРОМ КАНАТ ДОЛЖЕН БЫТЬ ЗАБРАКОВАН

Первона- чальный коэффи- циент запаса прочнос- ти при установ- ленном Правила- ми отно- шении Крес- товая Одно- сторон- няя Крес- товая Одно- сторон- няя Крес- товая Одно- сторон- няя Крес- товая Одно- сторон- няя До 6 12 6 22 11 36 18 36 18

Конструкция каната
6 х 19 = 114	6 х 37 = 222	6 х 61 = 336	18 х 19 = 342
	и один органический сердечник	и один органический сердечник	и один органический сердечник
Свивка каната

Таблица 2
НОРМЫ БРАКОВКИ КАНАТА В ЗАВИСИМОСТИ ОТ ПОВЕРХНОСТНОГО ИЗНОСА ИЛИ КОРРОЗИИ
┌─────────────────────────────────┬──────────────────────────────┐ │ Уменьшение диаметра проволок в │Процент от норм числа обрывов │ │результате поверхностного износа │проволок на длине одного шага │ │ или коррозии, % │ свивки каната, указанных в │ │ │ табл. 1 │ ├─────────────────────────────────┼──────────────────────────────┤ │10 │85 │ │15 │75 │ │20 │70 │ │25 │60 │ │30 и более │50 │ └─────────────────────────────────┴──────────────────────────────┘
5. При наличии у каната поверхностного износа или коррозии проволок число обрывов на шаге свивки как критерий браковки должно быть уменьшено в соответствии с данными табл. 2. При износе (или коррозии), достигшем 40% и более первоначального диаметра проволок, канат должен быть забракован.
Определение износа или коррозии проволок по диаметру производится с помощью микрометра или иного инструмента, обеспечивающего достаточную точность. Для этого отгибается конец проволоки в месте обрыва на участке наибольшего износа. Замер оставшейся толщины проволоки производится у отогнутого конца после предварительного удаления с него грязи и ржавчины.
6. При числе обрывов проволок на длине одного шага свивки меньше, чем указано в табл. 1 или чем определено указаниями в п. п. 3, 4, 5 настоящего Приложения, а также при наличии поверхностного износа проволок без обрыва, строп может быть допущен к работе при условии тщательного наблюдения за его состоянием при периодических осмотрах с записью результатов в журнал осмотра.
7. При обнаружении в стропе оборванной пряди канат к дальнейшей работе не допускается.
Примечание. Нормы браковки канатов грузоподъемных машин приведены в "Правилах устройства и безопасной эксплуатации грузоподъемных кранов", утв. Госгортехнадзором России 30.12.92.

Использование такелажных приспособлений должно производиться в строгом соответствии с требованиями нормативных документов. Одним из таковых является «Инструкция по проектированию, изготовлению и безопасной эксплуатации стропов грузовых» РД 11-07-2007. Данное руководство обязательно к исполнению как изготовителем, так и пользователем. С целью соблюдения правил безопасного обеспечения погрузо-разгрузочных работ, а также во избежание порчи грузов, материальных потерь, нормами регламентированы систематические осмотры строп с выбраковкой.

К каждому типу такелажных изделий предъявляются свои требования. Однако существуют общие положения. Каждое изделие или упаковку производитель снабжает маркировочным ярлыком и паспортом со штампом ОТК, в котором необходимо указать:

товарную марку изготовителя, точный адрес, телефоны;
технические характеристики стропа, условное обозначение с текстовой расшифровкой;
номер партии, дату изготовления;
дату проведения испытаний.

Кроме этого, должны быть обозначены номера сертификатов на материалы, из которых изготовлены стропа и другие важные сведения.

Браковка цепных строп

В первую очередь выбраковываются те изделия, которые не выдерживают силовой проверки. Испытания выполняются под постоянной загрузкой, превышающей грузоподъемность изделия на 25%, на протяжении 10 мин. Цепные стропы подлежат браковке в случае:

Повреждения ярлыка, при его отсутствии, а также паспорта.
Неразборчивости маркировочных надписей.
Обнаружения различия по длине ветвей в свободном положении больше, чем на 5%.
Увеличения длины любого элемента цепи свыше 5% от начальной величины.
Уменьшения толщины звеньев цепного стропа больше 8%.
Отсутствия или порчи замковых устройств.

Цепные стропы подлежат браковке при выявлении трещин, расслоений, надрывов, а также любых повреждений крепежных узлов и резьб. Недопустимо наличие признаков износа и прочих дефектов, снижающих толщину звеньев стропа больше 10%.

Браковка текстильных стропов

Нормы и правила выбраковки предписывают не допускать к их работе в следующих случаях:

Когда на изделии отсутствует ярлык или информацию на нем невозможно прочитать.
Если на ленте имеют место узлы, порезы, другие разрушения, в сумме составляющие больше 10% общей длины, или обнаруживается одиночный разрез размером свыше 50мм.
Наличие расслоений текстиля (кроме кромки) в сумме более, чем полметра.
При загрязнении текстильных строп продуктами нефтепереработки, смолой, красками, грязью более 50%.
При обнаружении дефектов зацепных механизмов.

Выбраковка текстильных стропов реализуется и в том случае, если они не выдерживают испытания под статическим грузом на протяжении 3 минут, который должен превышать нормативную грузоподъемность на 30%.

В каком случае бракуются канатные стропы

Возбраняется работать со стропами без маркировочных бирок и паспортов, в случае присутствия деформаций. Браковка стальных обязательна, когда при освидетельствовании обнаруживается:

уменьшение диаметра каната более, чем на 7%, а внешних проволок – на 40%;
обрыв отдельной пряди или проволоки;
выдавливание сердцевины изнутри;
неисправный коуш или его износ на 15%.

Не допускается применение канатных строп при появлении трещин, расслоений, вмятин, повреждений на самом тросе, крепежах и резьбах.

Выбраковка строп выполняется во время осмотров. Ежедневно проверять работоспособность такелажных устройств должны стропальщики и специально назначенные сотрудники. Инженерно-технический персонал производит проверку грузовых стропов один раз в 10 дней, а нечасто используемых – перед началом работы, каждый раз.

Нормы браковки стропов из стальных канатов

1. Браковка находившихся в работе стропов из стальных канатов (тросов) производится по числу обрывов проволок на длине одного шага свивки. Браковка канатов, изготовленных из проволок одинакового диаметра, производится согласно данным табл. 1 и рисунка (здесь и далее рисунки не приводятся).
2. Шаг свивки каната определяют следующим образом. На поверхности какой-либо прядки (см. рисунок) наносят метку (точка А), от которой отсчитывают вдоль центральной оси каната столько прядей, сколько их имеется в сечении каната (например, 6 в шестипрядном канате), и на следующей после отсчета пряди (в данном случае на седьмой) наносят вторую метку (точка Б). Расстояние между метками (точками А и Б) принимается за шаг свивки каната.
У многопрядных тросов (например, у каната 18 х 19 = 342 проволоки с одним органическим сердечником) имеется 6 прядей во внутреннем слое и 12 - в наружном. Шаг свивки в этом случае определяется по числу прядей в наружном слое.
3. Браковка каната, изготовленного из проволок различного диаметра, конструкции 6 х 19 = 114 проволок с одним органическим сердечником производится согласно данным, приведенным в первой графе табл. 1, причем число обрывов как норма браковки принимается за условное. При подсчете обрыв тонкой проволоки принимается за 1, а обрыв толстой проволоки - за 1,7.
Например, если на длине одного шага свивки каната при первоначальном коэффициенте запаса прочности до 6 имеется шесть обрывов тонких проволок и пять обрывов толстых проволок, то условное число обрывов составляет 6 х 1 + 5 х 1,7 = 14,5, т.е. более 12 (см. табл. 1), следовательно, канат бракуется.
4. Число обрывов проволок на длине одного шага свивки как критерий браковки каната, конструкция которого не указана в табл. 1, определяют исходя из данных, помещенных в этой таблице для каната, ближайшего по числу прядей и числу проволок. Например, для каната конструкции 8 х 19 = 152 проволоки с одним органическим сердечником ближайшим по табл. 1 является канат 6 х 19 = 114 проволок с одним органическим сердечником. Для определения признака браковки следует число обрывов на одном шаге свивки для каната 6 х 19 = 114 проволок с одним органическим сердечником умножить на коэффициент 96 / 72 = 1,33, где 96 и 72 - число проволок в наружных слоях прядей одного и другого канатов. Число проволок в наружных слоях прядей определяется по стандарту на соответствующий канат или путем подсчета.
Таблица 1
ЧИСЛО ОБРЫВОВ ПРОВОЛОК НА ДЛИНЕ ОДНОГО ШАГА СВИВКИ КАНАТА, ПРИ КОТОРОМ КАНАТ ДОЛЖЕН БЫТЬ ЗАБРАКОВАН

Конструкция каната
6 х 19 = 114	6 х 37 = 222	6 х 61 = 336	18 х 19 = 342
	и один органический сердечник	и один органический сердечник	и один органический сердечник
Свивка каната

Таблица 2
НОРМЫ БРАКОВКИ КАНАТА В ЗАВИСИМОСТИ ОТ ПОВЕРХНОСТНОГО ИЗНОСА ИЛИ КОРРОЗИИ
┌─────────────────────────────────┬──────────────────────────────┐ │ Уменьшение диаметра проволок в │Процент от норм числа обрывов │ │результате поверхностного износа │проволок на длине одного шага │ │ или коррозии, % │ свивки каната, указанных в │ │ │ табл. 1 │ ├─────────────────────────────────┼──────────────────────────────┤ │10 │85 │ │15 │75 │ │20 │70 │ │25 │60 │ │30 и более │50 │ └─────────────────────────────────┴──────────────────────────────┘
5. При наличии у каната поверхностного износа или коррозии проволок число обрывов на шаге свивки как критерий браковки должно быть уменьшено в соответствии с данными табл. 2. При износе (или коррозии), достигшем 40% и более первоначального диаметра проволок, канат должен быть забракован.
Определение износа или коррозии проволок по диаметру производится с помощью микрометра или иного инструмента, обеспечивающего достаточную точность. Для этого отгибается конец проволоки в месте обрыва на участке наибольшего износа. Замер оставшейся толщины проволоки производится у отогнутого конца после предварительного удаления с него грязи и ржавчины.
6. При числе обрывов проволок на длине одного шага свивки меньше, чем указано в табл. 1 или чем определено указаниями в п. п. 3, 4, 5 настоящего Приложения, а также при наличии поверхностного износа проволок без обрыва, строп может быть допущен к работе при условии тщательного наблюдения за его состоянием при периодических осмотрах с записью результатов в журнал осмотра.
7. При обнаружении в стропе оборванной пряди канат к дальнейшей работе не допускается.
Примечание. Нормы браковки канатов грузоподъемных машин приведены в "Правилах устройства и безопасной эксплуатации грузоподъемных кранов", утв. Госгортехнадзором России 30.12.92.

Основное правило - эксплуатация грузоподъемных приспособлений возможна только уполномоченными лицами!

Ниже мы приведем несколько правил, которые позволят Вам безопасно и с удовольствием работать не только текстильными, но и другими типами строп:

1. Грузоподъёмные устройства не должны подвергаться нагрузкам, превышающим допустимые.

2. Грузоподъёмные приспособления должны использоваться таким образом, чтобы груз не выпал или не выскользнул при транспортировке.

ЗАПРЕЩЕНО!РАЗРЕШЕНО! РАЗРЕШЕНО!

3. Меры по защите против выскальзывания - текстильные ленточные и круглопрядные стропы запрещено использовать как показано на рис. слева. Правильно рис. справа!

ЗАПРЕЩЕНО! РАЗРЕШЕНО!

4. На транспортируемый груз запрещено класть дополнительные грузы!

ЗАПРЕЩЕНО! РАЗРЕШЕНО!

5. При строповке грузовкрюки должны быть закреплены таким образом, чтобы была исключена возможность самопроизвольного высвобождения (соскальзывания) груза!

ЗАПРЕЩЕНО! РАЗРЕШЕНО!

6. Крюки ненагруженных ветвей грузозахватных приспособлений необходимо подвесить, если существует опасность того, что они будут цепляться при транспортировке.

ЗАПРЕЩЕНО! РАЗРЕШЕНО!

7. Поднимать и опускать грузы нужно таким образом, чтобы было исключено их непреднамеренное падение, соскальзывание или разъединение.

ЗАПРЕЩЕНО! РАЗРЕШЕНО!

8. Текстильные ленточные и круглопрядные стропы запрещено использовать без защитных приспособлений при подъеме грузов, имеющих острые углы или шершавые поверхности.

При острых углах = защитные накладки SECUTEX .

SECUTEX - лучшая защита от острых углов.

При шершавых поверхностях = защитная поверхность

9. Текстильные ленточные и круглопрядные стропы запрещено укорачивать путем перекручивания стропов!

10. Текстильные ленточные и круглопрядные стропы запрещено завязывать в узел или соединять узлом друг с другом для их удлинения. Удлинение или соединение возможно толькопри помощи соответствующих комплектующих. Необходимо учитывать соответсвие размеров.

11. Груз нельзя опускать на грузозахватные приспособления, если они в этом случае могут быть повреждены.

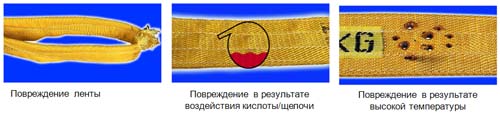

Некоторые примеры выбраковки текстильных строп
