Расположение печи в доме определяется, прежде всего, предполагаемым местом размещения дымохода. Желательно располагать её возле внутренних капитальных стен, где обычно устраиваютдымовые каналы. Кроме того, её необходимо стараться располагать так, чтобы её тепло использовалось максимально эффективно и уход за ней был наиболее удобным.
Как выбрать расположение печи для максимальной её теплоотдачи?
Расположение печи в доме следует выбирать так, чтобы по возможности, вся её наружная поверхность обогревала наибольшее количество помещений, занимая при этом минимум полезной площади. Для этого её можно расположить возле одной из стен, в углу или в перегородке между смежными комнатами.
Для отопления помещения не рекомендуется устанавливать её вплотную к стенам, так как боковые стенки, примыкающие к стенам здания, практически не будут участвовать в теплоотдаче и часть тепла будет уходить. Между боковыми стенками печи и стеной необходимо оставлять воздушный промежуток – 0,15-2,0 м(отступка), который позволит циркулировать там воздуху. Таким образом эта поверхность будет участвовать в обогреве помещения.
Расположение в перегородках для отопления смежных комнат
Для отопления двух смежных комнат наиболее удобно размещать печь в перегородке между ними. Основным преимуществом такого размещения является простота возведения дымовой трубы, которая опирается на внутреннюю перегородку. При этом толщина перегородки не должна быть менее 250 мм.
Возможные варианты размещения отопительных устройств в помещениях дома приведены на рис.1 (а, б, в, г, д, ж, з) .
Рис.1
Варианты размещения печи в помещениях: а – с отступкой; б – угловая; в – в проёме двух смежных комнат; г – трёх смежных комнат; д – четырёх смежных комнат;
е - в смежных комнатах с камином; 1 – печь; 2 – стена или перегородка; 3 – камин.
Совмещённый вариант
Часто используютсовмещённый вариант установки отопительной печи и камина в одном или смежных помещениях дома. При таком размещении дымовые газы отводят в общий дымоход. При этом дымовую трубу необходимо расположить так чтобы по отношению к камину она была прямой, без горизонтальных участков, для предотвращения его дымления. Ее сечение должно быть увеличенным, с учетом общей мощности отопительных устройств, а высота - не менее 5 м от уровня пода камина.
Расположение по отношению к входу в помещение
Для более удобного обслуживания и топки печи, желательно, устанавливать её ближе к двери. Так легче заносить топливо, выносить продукты сгорания (золы, пепел, шлак), меньше образуется мусора, в результате этих работ и его легче удалять. Возможно также решение, чтобы топка производилась из коридора или другого нежилого помещения. В этом случае весь мусор, который может заноситься вместе с топливом и образовываться во время его загрузки и топки остается в этих помещениях и не попадает в жилую комнату. Кроме того, исключается возможность задымления помещения, особенно при плохой тяге.
Расположение печи в доме имеет свои особенности и часто зависит от интерьера помещения, которого необходимо обогреть. Печь располагают в доме таким образом, чтобы тепло от ее стенок равномерно распределялось по всему дому и во всех комнатах.При расположении печи в доме необходимо учитывать его этажность, архитектуру, материал и размеры ограждающих конструкций, так как это все имеет значение.Технология кладки печей и техника печного отопления в свою очередь влияют существенно на планировку и использование строительных конструкций здания. Удачно построенные и красивые печи, как правило служат не только источником для обогрева дома, но и предметом украшения интерьера.
Основной тип жилого здания в сельской местности является усадебный дом как правило оборудованный отопительными печами. Различают следующие типы домов:
◊ Одноэтажные с расположением помещений в одном и двух уровнях;
◊ Двухэтажные с расположением помещений в двух уровнях, с мансардой а также с неполной застройкой второго этажа.
Как правило, приступают к кладке печи только тогда когда уже застройщик определился с ее расположением в доме. Для того чтобы не носить топливо через весь дом или всю комнату, целесообразнее разместить отопительную печь в углу помещения, ближе к капитальным внутренним стенам, и как можно ближе к входной двери.Печь следует расположить таким образом, чтобы все ее поверхности смогли отдавать тепло в помещении и в то же время можно было удобно систематически ее осмотреть(протирать пыль, прочистить от сажи, ремонтировать и др.) и обслужить (отапливать).
Нужно стараться чтобы в доме было как можно меньше печей и дымоходов, особенно в тех домах где капитальные стены отсутствуют и нет возможности устраивать дымоходы. В домах где не предусмотрены места или возможность размещения отопительных печей, печи располагают в тех местах, где наиболее целесообразно расположить дымоход. Дымоходы как правило целесообразнее размещать возле внутренних капитальных стен. Печь в доме следует расположить с таким расчетом, чтобы все ее поверхности обогревали максимум помещений, занимая при этом минимум полезной площади.
При определении места расположения печи в доме следует также учитывать, что обращенная в каждую комнату теплоотдача их поверхностей, соответствовала их потерям тепла в холодный период. Не рекомендуется устанавливать печь для отопления одного помещения вплотную к стенам. Потому что в таком случае не все стороны печи будут отдавать тепло в помещение (только одна сторона или две), остальные стороны будут обогревать стену и тепло бесполезно будет тратится, что вызовет повышенный расход топлива.
Рисунок-1. Варианты размещения печей в помещении
Наиболее удобна и практична открытая схема размещения печи в доме, при которой все ее стороны отдают тепло в помещении (смотри рисунок-1, а и б). Между боковыми стенками печи и стеной дома остается воздушный промежуток -отступка, ширина которой составляет примерно от 0,14 до 2,0 м. Уменьшение этой ширины будет отрицательно влиять на теплоотдачу находящейся в отступке стены. В то же время и увеличение этой ширины не допустимо, потому что длина перекидных рукавов для подключения печи в дымовую трубу не должна превышать 2 метра.
Для того чтобы отопить две смежные помещения дома очень удобно размещать печь во внутренней перегородки(смотри рисунок-1, в).Также удобно расположить прямоугольную печь во внутренних перегородках здания(смотри рисунок-1, г). В таком случае печь будет обогревать сразу три помещения дома. Основным преимуществом такого размещения печей будет простота кладки дымовой трубы, которая будет опираться на одну из внутренних перегородок.
При этом должно учитываться, что толщина перегородки на которое будет опираться должна быть толщиной не менее 0,25 м, то есть, в один кирпич. Четырехкомнатный дом или квартира также может обогреваться путем установки одной отопительной печи(смотри рисунок-1, д). Для отопления двух небольших комнат или веранды дачных домиков, можно располагать печь как показано на рисунке-1, е.
При таком расположении бытовой печи, передняя ее стенка на которой устанавливают поддувальную и топочную дверки, выходит в помещении коридора или веранды. Задняя же часть отопительной печи, а также боковые стенки находятся между внутренними перегородками.
Такое расположение бытовой печи наиболее целесообразно, так как позволяет максимально экономить полезную площадь помещений, а продукты сгорания топлива(дым, зола) не загрязняют жилые комнаты. На рисунке-1, ж показана схема совмещенного варианта расположения печи и камина, где для отвода продуктов сгорания предусмотрен один общий дымоход.Таким образом можно располагать две отопительные печки.
Если ситуация позволяет, то печь нужно располагать по возможности в глубине помещения, ближе к дверям для более удобного обслуживания и топки, а также с целью освобождения некоторой части полезной площади. Как правило печь устанавливают как можно ближе к существующей дымовой трубе, таким образом, чтобы можно было топить из коридора или другого нежилого помещения.
Подбор размеров печи является основной задачей при проектировании и создании в помещениях оптимального микроклимата, главным параметром которого является температура внутренних помещений. При выборе отопительной печи необходимо отдать предпочтение печам способные равномерно прогревать воздух в доме в течении всего холодного периода года. Также тем печам, которые способны максимально обеспечить безопасность в пожарном отношении, позволяют без проблем произвести ремонт и эксплуатацию и не загрязняют атмосферный воздух.
При выборе типа печи следует придерживаться следующих правил: средняя часовая теплоотдача печи должна равняться теплопотерям отапливаемых помещений. При подборе печей периодической топки важным критерием является амплитуда колебания температуры воздуха в доме(должна быть не более ± 3° в течении суток). При расчете отопления следует принять во внимание теплопотери всех видов конструкций дома, такие как оконные и дверные проемы, теплопотери стен и потолка, высоту отапливаемого помещения, расчетную температуру наружного воздуха и другие.
Расчет печи
Простейшие способы расчета печи сводятся к определению их необходимых размеров для обогрева дома. Далее рассмотрим несколько простейших вариантов определения необходимых размеров печей для обогрева жилых комнат.
Вариант-1.
По графику (смотри рисунок-2, а) необходимо ориентировочно вычислить требуемую площадь зеркала печи(нагреваемой поверхности).Например, для местности с расчетной зимней наружной температурой воздуха от -25°С до -35 °С требуется подбирать печь для одновременного обогрева одноэтажного дома состоящего из общей комнаты и двух спален.Если общая комната угловая и имеет площадь 18 м², тогда зеркала печи должна быть в пределах 4,5 м², а для угловой спальни площадью 12 м² зеркала печи должна быть в пределах 2,5 м². Соответственно для рядовой спальни площадью 10 м², зеркала -1,4 м².
Рисунок-2. График подбора и расчета размеров печи
В таком случае общая площадь зеркала печи составит 8,4 м² (4,5 +2,5 + 1,4), а периметр печи составит 4,2 м при условной высоте печи до 2 м. Если учесть, что часть печи будет заделана с двух сторон в среднюю стену толщиной 10 см, общий периметр печи необходимо будет увеличить до 4,8 м. Это большая печь имеющая размеры 64 х 181; 77 х 168; или 90 х 155 см. Теплоотдача такой печи составит около 6978 Вт (6000 ккал/ч).
Вариант-2.
Печи подбирают по объему здания, который можно определить по наружному периметру с последующим умножением на 21 -количество тепла в килокалориях, требуемого для обогрева 1 м² здания до температуры 18° при наружной температуре воздуха -30 °С.По этим данным можно найти требуемую теплоотдачу печи. Для дома с размерами 6,6 х 7,4 и высоте 3 м (при этом дом имеет кирпичные стены толщиной 54 см, прихожая, две жилые комнаты и кухня), печь рассчитывается следующим образом: (смотри рисунок-2,б)
Теплоотдача печи -73,26 х 21 = 1789 Вт или (1538 ккал/ч), 1 м² зеркала печи излучает в среднем 349 Вт (300 ккал/ч). Площадь нагрева печи (площадь зеркала)составит 1789 91538): 349 (300) = 5,1 м². Чтобы определить размер печи, площадь зеркала необходимо разделить на активную высоту печи, то есть высоту которая нагревается (2,2 м). Периметр печи -5,1: 2,2 = 2,3 м (2,5 м). Эту величину делим на два и получаем длину двух сторон печи: 2,5: 2 = 1,25 м. Если ширина печи составляет 0,51 см, а ее длина в таком случае должна быть не менее 0,64 м. Таким образом можно подобрать размер печи для любого помещения.
Кроме печи в кухне имеется плита, которая может выделять при двух топках в сутки 697-10467 Вт(600 -900 ккал/ч). Можно поставить к ней отопительный щиток, работающий от плиты, который способен выделять до 1369 Вт или около 1200 ккал/ч тепла.
Таблица-1. Удельные теплопотери основных охлаждающихся поверхностей в жилых домах.
Для увеличения картинки сделай два клика по ней.
Из таблицы-1 видно, что теплопотери стен при различных температурах наружного воздуха неодинаковы, поэтому при расчетах (свыше 31°С) на каждые два градуса прибавляются три единицы.
Вариант-4
Определение тепловых потерь и подбор печи для одноэтажного рубленного дома из бревен толщиной 25 см с односторонней штукатуркой, деревянными перегородками, оштукатуренными с двух сторон, полом, утепленным над подвалом, окном с двойным остеклением. Комната угловая площадью 9 м², окно-1 =1,7 м, удельные теплопотери на 1 м² поверхности, согласно таблицы-1: для стены -60 Вт (52 ккал/ч), окна -116 Вт(100 ккал/ч), чердачного перекрытия (потолка)-30 Вт (26 ккал/ч), утепленного пола -22 Вт (ккал/ч) на 1 м².
Общие теплопотери комнаты, Вт(ккал/ч), составят:
◊ Наружные стены -16,3 х 60 (52) =978 (848).
◊ Пол -9 х 22 (19) =198 (171).
◊ Потолок 9 х 30 (26) = 270 (234).
◊ 1,7 х 116 (100)=197 (170).
〉 Всего -1643 (1423).
Для такого расхода тепла нужна отопительная печь с теплоотдачей 1744 Вт(1500 ккал/ч) или несколько большая, например, прямоугольная оштукатуренная размером 510 х 770 мм с теплоотдачей при двух топках в сутки 2046 Вт (1760 ккал/ч).
К атегория: Печи
Расположение печей в помещении
При сооружении печи в здании необходимо учитывать его архитектуру, этажность, материал и размеры ограждающих конструкций - все это имеет значение. В свою очередь, техника печного отопления и технология производства печных работ существенно влияют на планировку и использование строительных конструкций здания. Печи нередко служат украшением интерьера.
В сельской местности основной тип жилого здания - усадебный дом, оборудованный, как правило, отопительными печами. Различают следующие виды домов в соответствии с этажностью: одноэтажные с расположением помещений в одном и в двух уровнях; двухэтажные с расположением помещений в двух уровнях, с мансардой, а также с неполной застройкой второго этажа.
Современные усадебные дома снабжают сблокированными или отдельно стоящими хозяйственными постройками, в которых размещается кухня с печью для приготовления корма домашнему скоту. В последние годы печное отопление находит все большее распространение в домах садово-огородных и дачных кооперативов.
Прежде чем приступить к кладке печи, необходимо определить ее место в помещении. Отопительные печи обычно располагают в углу помещения, ближе к капитальной внутренней стене и одновременно к входной двери, чтобы не носить топливо через всю комнату. Их устанавливают так, чтобы все поверхности могли отдавать тепло помещению и была возможность доступа для свободного осмотра печи и систематической уборки пыли. Печей и дымоходов должно быть как можно меньше, особенно в зданиях с некапитальными стенами, в которых нельзя устраивать дымоходы.
В зданиях, где не предусмотрены места установки отопительных печей, расположение их определяется предполагаемым местом размещения дымохода. Целесообразно размещать их возле внутренних капитальных стен, где обычно устраивают дымовые каналы. Печь размещают с таким расчетом, чтобы вся ее наружная поверхность обогревала наибольшее количество помещений, занимая минимум полезной площади.
При выборе места расположения отопительных печей необходимо учитывать, что теплоотдача их поверхностей, обращенных в каждое помещение, должна соответствовать потерям тепла этих помещений.
Для отопления одного помещения не рекомендуется устанавливать печь вплотную к стенам, так как только одна или две стороны печи будут отдавать тепло наружу, остальное бесполезно тратится, что вызывает повышенный расход топлива. Наиболее практична открытая установка отопительной печи, при которой весь ее массив отдает теплоту непосредственно в помещение (рис. 1,а и б). Между стеной здания и боковыми стенами печи остается воздушный промежуток- отступка, ширина которой составляет 0,14-2 м. Уменьшение ширины отрицательно влияет на теплоотдачу стены, находящейся в отступке, а увеличение не допускается, так как длина перекидных рукавов для подключения последнего дымооборота печи в дымовой канал или дымовую трубу не должна превышать 2 м.
Для отопления двух смежных помещений наиболее удобно размещать печь во внутренней перегородке (рис. 1, в). На рис. 1, г показана угловая (прямоугольная) печь, расположенная во внутренних перегородках здания и обогревающая три смежных помещения. Основным преимуществом такого размещения печей является простота возведения дымовой трубы, которая опирается на одну из внутренних перегородок.
Рис. 1. Варианты размещения печей в помещении: а, 6 - с отступкой у стены; в, г, д - в проеме внутренней стены или в перегородках для отопления смежных комнат; е, ж-лечи и камина в зданиях дачного (садового) типа с нежилым помещением
При этом учитывают, что толщина перегородки, на которой возводят дымовую трубу, должна быть не менее 0,25 м (1 кирпич). Четырехкомнатная квартира также может обогреваться одной отопительной печью (рис. 1, д).
Для отопления веранды и двух небольших помещений дачных или садовых домиков рекомендуется применять вариант размещения печи, показанный на рис. 1, е. При таком расположении передняя стенка печи, на которой устанавливают топочную и поддувальную дверки, выходит в помещение веранды, а задняя и боковые стенки находятся между внутренними перегородками. Максимально экономится полезная площадь помещений, продукты сгорания топлива (зола, дым) не загрязняют жилые комнаты.
Рис. 2. График подбора и расчета размера печи
Широко распространен совмещенный вариант установки печи и камина в смежных помещениях дачных и садовых домиков, где продукты сгорания топлива отводятся в один общий дымоход (рис. 1, ж). Так можно располагать две отопительные печи.
Для более удобного обслуживания и топки печь устанавливают в глубине помещения, но ближе к двери, что позволяет освободить часть полезной площади. При капитальных ремонтах зданий печи необходимо устанавливать как можно ближе к существующей дымовой трубе, чтобы топить можно было из коридора или другого нежилого помещения.
Подбор размеров печи - основная задача при создании в помещениях оптимального микроклимата, главный параметр которого - температура внутренней среды. Печь должна равномерно прогревать воздух помещений в течение всего отопительного периода, обеспечивать безопасность в пожарном отношении и взрывобезопасную обстановку, создавать удобства при эксплуатации и ремонте, способствовать целостности архитектурного оформления здания, допускать использование местного топлива, не загрязнять атмосферный воздух.
Вид отопительной печи выбирают так, чтобы средняя часовая теплоотдача равнялась теплопотерям отапливаемых помещений. Важный критерий для подбора печей периодической топки - амплитуда колебания температуры воздуха в помещениях, которая не должна превышать ±3° в течение суток. Одной печью отапливают, как правило, не более трех помещений.
При расчете отопления необходимо знать теплопотери всех видов конструкций дома: стен, дверей, оконных проемов, перекрытий, материалов, из которых сделаны стены, высоту, наружную температуру воздуха и др. При неправильном расчете или выборе конструкции и места расположения она будет выделять тепла слишком много или, наоборот, мало.
Простейшие способы определения размеров печей.
Вариант 1. По графику (рис. 2, а) можно ориентировочно определить требуемую площадь нагреваемой поверхности (зеркала) печи для районов с расчетной зимней температурой наружного воздуха в пределах -25-35°. Например, подбираем печь для одновременного отопления общей комнаты и двух спален. Для угловой общей комнаты площадью 18 м2 площадь зеркала печи должна быть около 4,5 м2, для угловой спальни 12 м2-2,5 м2, для рядовой спальни 10 м2-1,4 м2. Общая площадь зеркала печи составит 8,4 м2 (4,5 + 2,5+1,4), а ее периметр (при условной высоте 2 м) равен 4,2 м. Если учесть, что часть печи будет заделана с двух сторон в среднюю стену толщиной 10 см, общий периметр печи следует увеличить до 4,8 м. Это большая печь, ее размеры - 64 X 181, 77 X 168 или 90 X 155 см. Теплоотдача такой печи составит около 6978 Вт (6000 ккал/ч).
Вариант 2. Печи подбирают по объему здания, который определяют по наружному периметру с последующим умножением на 21-количество тепла в килокалориях, требуемого для обогрева 1 м2 здания до температуры 18° при наружной температуре воздуха -30 °С. По этим данным находят требуемую теплоотдачу печи.
Для дома 6,6X7,4 м и высоте 3 м (стены кирпичные, толщина 54 см, две жилые комнаты, кухня и прихожая) печь для кухни и прихожей рассчитывается следующим образом (рис. 2, б).
Теплоотдача печи -73,26Х 21 = 1789 Вт (1538 ккал/ч), 1 м2 зеркала печи излучает в среднем 349 Вт (300 ккал/ч). Площадь нагрева печи (площадь зеркала) -1789 (1538) :349 (300) = 5,1 м2.
Чтобы определить размер печи, площадь зеркала необходимо разделить на активную высоту печи, т. е. высоту, которая нагревается (2,2 м). Периметр печи-5,1:2,2=2,Зм (2,5 м). Эту величину делим на два и получаем длину двух сторон печи: 2,5:2= 1,25 м. Если ширина печи 0,51 м, ее длина должна быть 0,64 м. Таким образом можно подобрать размер печи для любого помещения.
Кроме печи в кухне имеется плита, которая может выделять при двух топках в сутки 697-10467 Вт (600-900 ккал/ /ч). Можно поставить к ней отопительный щиток, работающий от плиты, который выделяет до 1369 Вт (1200 ккал/ч) тепла. Имеются щитки с плитой и с отдельной топкой, их теплоотдача еще выше.
Вариант 3. Из табл. 1 видно, что теплопотери стен при различных температурах наружного воздуха неодинаковы, поэтому при расчетах (свыше 31°) на каждые два градуса прибавляются три единицы.
Вариант 4. Определение тепловых потерь и подбор печи для одноэтажного рубленого дома из бревен толщиной 25 см с односторонней штукатуркой, деревянными перегородками, 1 м поверхности, согласно табл. 1: для стены-60 Вт (52 ккал/ч), окна -116 Вт (100 ккал/ч), чердачного перекрытия (потолка) -30 Вт (26 ккал/ч), утепленного пола-22 Вт (19 ккал/ч) на 1 м2.
Общие теплопотери комнаты, Вт (ккал/ч):
Наружные стены 16,3X60(52) =978 (848)
Пол 9X22(19) = 198(171)
Потоло 9X30(26) =270(234)
Окно 1,7X116(100) = 197(170)
Всего 1643(1423)
Для такого расхода тепла нужна отопительная печь с теплоотдачей 1744 Вт (1500 ккал/ч) или несколько большая, например, прямоугольная оштукатуренная, размером 5ЮХ X 770. мм с теплоотдачей при двух топках в сутки 2046 Вт (1760 ккал/ч).
- Расположение печей в помещении
Для многих людей печь символизирует уют. Огонь создает обстановку, которая способствует отдыху душой. В последнее время наибольшим спросом пользуются металлические агрегаты. И причиной этому служат и надежность, и высокие технические характеристики. Как и любой обогревательное устройство, печь из металла монтируется согласно нормам и правилам пожарной безопасности. Требования к установке в деревянных домах, несомненно, жестче. Грамотный монтаж не только позволит избежать несчастных случаев, но и поможет максимально повысить КПД агрегата. В статье речь пойдет о том, как установить металлическую печь.
Современная отопительная металлическая печь
Данное оборудование широко используется для обогрева бань, дач, рабочих вагончиков и других помещений небольших площадей.
Печь металлическая фото
За годы «эволюции» оно претерпело немало изменений, что положительно отразилось на следующих параметрах и нюансах:
- функциональность . Сегодня производители предлагают модели, работающие в разных температурных режимах. Такие параметры позволяют подобрать оптимальный микроклимат;
- КПД. Усовершенствованная конструкция предоставляет возможность выбора или совмещение различного выбора топлива, достигая эффективного обогрева помещения. За счет увеличенной площади топки горючее сжигается полностью, что в свою очередь повышает коэффициент полезного действия;
- комплектация. Оборудование может быть дополнено баком для подогрева воды, что актуально не только для бань, но и жилых строений на дачных или садовых участках;
- дизайн. Модельный ряд дает возможность выбрать изделие в стильном исполнении. Эргономичные формы при высокой эффективности - идеальное сочетание. Металлические устройства оформляются декоративными элементами из стекла или кованых деталей.
Вид топлива для металлической печи
Этот универсальный источник обогрева может работать от различного вида топлива:
- электрические модели оснащены целым набором функций, призванным повысить комфорт при эксплуатации (пульт ДУ, панель для установки задач и т.д.). Обогревательные ТЭНы быстро обеспечивают требуемую температуру. Однако при отключении электричества насладиться теплом не получится. Для решения проблемы рекомендуется установить генератор. Стоимость таких печей составляет 12-15 тыс. рублей;
- газовое оборудование благодаря горелке и термостату позволяют регулировать интенсивность горения. Оно имеет надежную систему безопасности: автоматические датчики и контроллеры, которые срабатывают при форс-мажорных обстоятельствах. Агрегаты довольно экономичны, но при отсутствии природного газа необходимо будет закупать сжиженный пропан-бутан. Цена варьируется в пределах 15-17 тыс. руб;
- дровяные печи являются наиболее популярными. Данный фактор обусловлен простым обслуживанием и ремонтом, а также доступным видом топлива. На рынке представлены модели, имитирующие камин. Оборудование довольно быстро прогревает помещение. Дымоходы работают на полное удаление продуктов горения. Стоимость таких теплогенераторов начинается с 12 тыс. рублей;
- печи, топливом для которых служит мазут, солярка и особый дистиллированный состав , характеризуются высокой степенью безопасности. К тому же такие устройства экономичны в виду используемого сырья. Некоторые модели снабжены тумблером для перехода от одного вида топлива к другому. Самые простые агрегаты обойдутся всего 2 000 руб.
Выбор металлической печи для дома
Металлическая печь должна подбираться на основе таких показателей, как:
- скорость нагрева определенной площади;
- максимальная и минимальная температура, которую может поддерживать оборудование;
- размер топки и самого агрегата;
- сплав металла, используемый для изготовления;
- модификация дверцы;
- удобство эксплуатации и обслуживания.
В основном на рынке представлено оборудование из чугуна, черной и нержавеющей стали. По габаритам оно делится на:
- мини-печи с обогревом помещений площадью до 12 кв.м.;
- стандарт-печи для поддержания температуры на 12-24 кв.м.;
- большие печи, способные нагреть воздух на площадях свыше 24 кв.м.
Для облицовки используют керамику и талькохлорит в их разных модификациях. Такие материалы увеличивают первоначальный прогрев теплового оборудования, но заметно снижают неприятный горящий жар и увеличивают время отдачи тепла.
В некоторых моделях каменная облицовка играет только эстетическую роль, никак не влияя на физико-технические показатели устройств. Декоративные панели бывают съемными, так что их легко будет демонтировать и установить изделия с новым дизайном, кардинально меняя интерьер помещения.
Место под установку металлической печи своими руками
- Технические характеристики агрегата для обогрева имеют большое значение, но не менее важным является и его месторасположение. Ведь передача тепла осуществляется не только конвективными воздушными массами, но и излучением, исходящим от стенок устройства.
- Если кирпичная печь выдает слабое тепло и ее стенки в обычном режиме не прогреваются свыше 90 градусов, то металлическое изделие издает довольно жесткое излучение и стенки конструкции нагреваются до 500-600 градусов.
- Место под установку определяют как во время проектирования помещения, так и после строительства дома, бани. Главным критерием служит расположение оконных и дверных проемов. Только в этом случае можно предугадать, в каком направлении будут двигаться холодные потоки воздуха.
- Перед монтажом следует распланировать и рабочее пространство для топлива. Вид горючего не имеет значение, важно предварительно рассчитать путь подноски и его складирование около отопительного агрегата.
Пожарная безопасность
Зная и соблюдая меры пожарной безопасности, осуществить монтаж печи можно будет в помещениях, построенных из любых материалов, включая древесину. Хотя опасности возгорания подвержены и кирпичные, и блочные строения. Поэтому неукоснительно следуйте всем предъявляемым требованиям.
- Установка агрегата выполняется на пол, выстеленный из негорючих материалов. Это может быть обычная бетонная стяжка, металлический лист, керамическая плитка и т.д. Края поверхности должны выступать как минимум на 50-70 см от корпуса устройства.
- Стены, прилегающие к печи и близко стоящую мебель, изолируют жаропрочным материалом, например асбестовыми листами или суперизолом, таким образом можно сократить требуемое расстояние (1 м) от стены до задней стенки корпуса до 20 см.
- Между оборудованием и деревянными поверхностями (стенами или той же мебелью) должно быть не менее полуметра, оптимально 60-70 см.
- Большое внимание уделяется обустройству дымоходной системы. Используйте дополнительные элементы защиты, которые препятствуют засорению трубы и не позволяют строить птицам гнезда, что особенно актуально для вертикально расположенных каналов.
- Расстояние между потолком и верхней частью корпуса обогревательного агрегата должно составлять не менее 1,2 м, а от дверцы топки до противоположной стены - 1,3 м.
- Во избежание несчастных случаев, особенно если в семье есть дети, оборудование ограждается декоративным «заборчиком».
- Некоторые модели предусматривают монтаж каналов в стенах для обогрева соседних помещений. В таких случаях следует использовать жаропрочные отделочные материалы. Рекомендации подробно описываются в инструкции, прилагаемой к каждому агрегату.
Подготовка пола и стен перед установкой металлической печи в доме
- Стены, защищенные изолирующими материалами, не выглядят привлекательно. Поэтому их чаще всего декорируют керамической плиткой, а поддержать «уголок уюта» поможет напольные плиты из той же коллекции.
- Керамика на бетонный пол укладывается сразу, а если это деревянная основа, то сначала настилается стекломагнезитовый, фанерный или гипсокартонный лист. Материал прикручивается саморезами непосредственно к половицам. Поверхность обрабатывают грунтом и оставляют на сутки до полного высыхания.
- Плиточный клей наносится зубчатым шпателем, данный инструмент позволит добиться одинаковой толщины слоя. Первый ряд укладывается максимально ровно, здесь используется уровень для нивелировки поверхности как по горизонтали, так и вертикали. От того насколько безупречно выложен ряд зависит качество всей поверхности.
- Керамические изделия монтируются без швов или с таковыми. Последний вариант поможет скрыть ошибки раскладки, соответственно уменьшая или увеличивая расстояние между ними.
- Через 2 дня строительные крестики убираются, и швы заполняют затирочной смесью. Для перехода от плитки к основному напольному материалу используют декоративные порожки или уголки.
- Таким же образом, выполняется монтаж плитки на стены. Жаростойкая мастика пятью точками наносится на керамику. Нижний ряд не придется подгонять по горизонтали, если напольная плитка была монтирована по всем правилам.
- Подрезку изделий по размерам лучше производить при помощи трафарета, выполненного из плотного картона. Края кладки окантовываются специальным профилем, сочетающимся с порожком или плинтусом.
Установка металлической печи в деревянном доме
В зависимости от модели потребуется тот или иной вид подсоединения, сборки элементов. Каждый производитель старается представить оборудование с минимальным набором деталей. Вся информация по монтажу с подробными схемами прилагается к отопительному агрегату.
- В большинстве случаях, оборудование необходимо лишь монтировать на подготовленное место. Сложность установки заключается в правильном подключении и грамотно расположенном выходе дымоотводного канала.
- Дымоход может идти горизонтально или вертикально. Благодаря большому набору трубных элементов, его выход может осуществляться под разными углами. Стоит отметить, что выход через стену набирает популярность, но данное направление канала подходит не для всех печей.
- Для компактных моделей применяют двустенные трубы из нержавеющей стали с изоляцией из базальтовой ваты. В такие изделия характеризуются меньшим образованием конденсата и оседанию сажи.
- Подготовку отверстий под трубу проводят непосредственно перед ее монтажом. Для этого собирают дымоотводный канал и рассчитывают точку его выхода. Диаметр отверстия должен соответствовать рекомендациям завода-изготовителя.
- Если имеется готовый дымоход, то трубу пропускают через шахту. При несоответствии диаметров используют специальные переходники (стаканы). Не следует применять сложные варианты направления канала. Многочисленные повороты послужат точками накопления остатков горения топлива.
- Дымоход начинают собирать внутри помещения. К выходу корпуса, который может располагаться сверху корпуса или на его задней части фиксируется труба. Выше устанавливается шибер, служащий для регулирования тяги.
- Если канал будет проходить под уклоном, то используется полуотвод с нужным градусом. Для герметизации соединений применяются термостойкие материалы. При необходимости монтируется так называемая «рюмка», которая соединяет трубы разных сечений.
- В точке входа дымоотвода в стене или потолке монтируется металлическая пластина. В ней вырезается техническое отверстие равное диаметру канала. Этот элемент можно выполнить в виде фланца квадратной формы. Высота бортов должна соответствовать толщине межэтажного перекрытия или стены.
- Полученная «коробка» крепится к поверхности, в отверстие (с улицы в помещение) пропускается дымоход. Пустое пространство между стенками фланца и двустенной трубой заполняется базальтовой ватой. Двустенный канал присоединяется к переходнику (рюмке) с помощью стяжных хомутов.
- При выходе дымоотвода в стену со стороны улицы на трубу устанавливается тройник, от которого пойдет вертикальный канал. Его надежное крепление обеспечат стеновые кронштейны. Для защиты от попадания листьев, сухих веток оголовок оборудуют дефлектором. Данный элемент не позволит свить птицам гнезда на конце трубы.

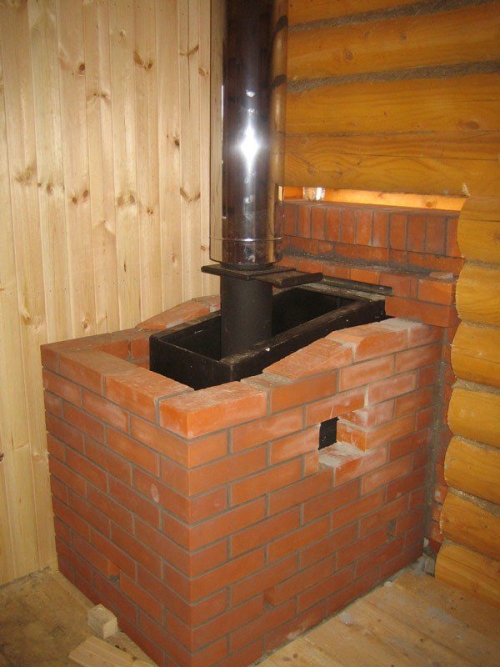

Кирпичная кладка для металлической печи
Металлическая печь при всех ее достоинствах выдает слишком жесткое излучение, которое не позволяет свободно дышать в непосредственной от нее близости. Решение этой проблемы заключается в облицовке оборудования кладкой из полнотелого кирпича.
- Перед работами необходимо убедиться, что пол выдержит внушительный вес, иногда доходящий до полтонны. При разметке соблюдается зазор между корпусом агрегата и будущей стеной в 3-8 см.
- На деревянные полы укладывается металлический лист толщиной 2-4 мм, который в свою очередь застилается асбестом. Ширина подкладки берется с расчетом толщины самих кирпичей. Если основа выполнена из бетона или керамических плит, то в подготовке нет необходимости.
- Стенки поднимаются в полкирпича. Раствор замешивается на основе глины, смешанной с песком, его густота должна быть средней плотности. Работы проводятся по всем каноном обычной кирпичной кладки, то есть с соблюдением нивелировки по плоскостям и перевязкой швов.
- Во втором ряду на всех 3-х стенах делают технологические отверстия, примерно в полкирпича для качественного воздухообмена. Также оставляют отверстия для поддувала, дверцы и других конструкционных элементов печи.
- Когда высота стены достигнет верха дверцы топки, на кирпичных блоках выставляют уголки их металла, которые распределят нагрузку, выдаваемую последующими рядами. Для декорирования верха используют разные варианты, например: оставляют открытым или выполняют в дугообразном виде.
Стоимость работ в специализированных фирмах
- Если по каким-либо причинам все вышеперечисленные действия вы решили переложить на плечи профессионалов, то установка оборудования обойдется в 7-10 тыс. рублей. Чуть дороже выйдут работы по монтажу в деревянных домах. Это связано с дополнительным обустройством изоляции.
- Цена прокладки дымоходного канала через межэтажные перекрытия и кровлю составит от 25 до 40 тыс. руб. в зависимости от сложности проводимых работ. Если дымоотвод пойдет по наружной стене, то придется заплатить за установку около 5-10 тыс. рублей, где окончательную стоимость определит длина трубы.
- Сэкономить на работах и выполнить монтаж теплового агрегата собственными усилиями или обратиться за помощью в специализированные организации решать, несомненно, только владельцу. Главное, чтобы установка самой печи и дымоотводной системы проводилась в соответствии с нормами пожарной безопасности.
Соблюдение правил поможет избежать страшных последствий, речь идет не только о возможной потери недвижимости, но и здоровье и жизни родных и близких людей.
РТИК-5 готова Для того, чтобы печь давала наибольший эффект от своего присутствия в доме, её нужно правильно расположить. Традиционно печь размещалась так, чтобы быть максимально полезной для обитателей. Она выполняла роль не только обогревателя, но и важного сакрального прибора, оживляющего жилое пространство. Она была именно сердцевиной, сердцем дома, зажигающим и наполняющим его своей особой энергией. Про её сокровенное значение поговорим в другой раз, а пока определимся с её оптимальным положением.
Каждый случай устройства внутреннего пространства особый и решаться должен всегда индивидуально, с учётом многих условий и пожеланий будущих обитателей. Но всё же основой будет такое положение, которое самым лучшим образом учтёт все условия: и физические (тепло-технические), и пожелания и предпочтения заказчиков.
Если печь должна отапливать небольшое изолированное помещение (одну комнату), хорошо утеплённое, тогда печь может стоять в любом месте, и её место в доме определяется просто удобством её использования в рамках задач, на неё возлагаемых.
Если она только отопительная (ОИК), а помещение только жилое, без кухни и других хозяйственных процессов, достаточно, чтобы печь располагалась на минимально разрешённом расстоянии от горючих поверхностей. Согласно Правилам Противопожарной безопасности - ППД - для кирпичных печей с толщиной стенки в полкирпича (12 см) это 38 см от источника огня, то есть расстояние между наружной стенкой печи и стеной помещения - 25 см. Этого расстояния достаточно и для того, чтобы контролировать состояние швов стенки, примыкающей к дому. Если стену дома изолировать огнеупорными материалами (например минеритом), можно и ближе, до 13 см, но тогда сложно будет подмазывать трещины в стенке печи, в случае их появления. Потому лучше оставить 25 см.
Если печь отопительно-варочная (ОВИК), то есть с плитой или сводом для приготовления пищи, с духовкой или панелями для сушки, тогда её размещают ближе к кухне или кухонной части общего помещения.
Если печь должна отапливать смежные комнаты или иные помещения, её располагают так, чтобы она своими сторонами выходила в соответствующие места, тогда её полностью или частично встраивают в разделительные перегородки (с соблюдением, конечно же ППБ)
Когда в печь предполагается вставка регистра с теплоносителем и внешними радиаторами отопления, тогда место печи в доме может быть выбрано иное - у вас появляется больше возможностей для манёвра, печь можно из оптимальной в теплотехническом смысле середины сместить ближе в той или иной стене помещения, высвобождая центральное пространство для других целей.
Так мы определяем предварительное место под печь. Точное же её расположение нам дадут балки верхних перекрытий и стропильной системы крыши . Дело в том, что мы должны вывести на крышу трубу таким образом, чтобы она прошла между потолочными балками и стропилами на достаточном с точки зрения ППБ расстоянии. Конечно же и кровли мы выполним с применением традиционных или современных огнеупорных изоляций (базальтовой ваты, базальтового картона, суперсила, минерита и пр.), но всё же вокруг трубы должно сохраняться минимальное пространство, и труба не должна соприкасаться и уж тем более упираться в балки и стропила.
Как найти место под печь
Если же печь встраиваем в уже возведённый каркас, с проложенными потолочными балками и готовой крышей, тогда поступаем иначе. Отмечаем на плане предварительное место печи и проецируем на него сетку перекрытий (балок и стропил), определяя места, где может пройти труба. Затем уже проектируем печь исходя из этих параметров. Если такая сетка даёт варианты, выбираем место будущей трубы так, чтобы она располагалась поближе к коньку (чем меньше трубы будет вне помещения, тем дольше она будет служить без необходимости ремонта.
Исключение составляет фундамент свайный, скреплённый каркасом ростверка - в этом случае основание под печь можно расположить на металлическом (или бетонном) каркасе, приваренном к металлическим балкам ростверка или положенным на бетонные плиты перекрытия подвала. При необходимости место под печь в этом случае можно дополнительно усилить металлическими уголками, уложенными в швы между подготовительными кирпичными рядами. Кладку таких рядов ведут на цементном растворе.
Соблюдая эти несложные правила и условия вы построите печь, которая буде служить вам верой и правдой долгие годы, оживляя жилое пространство своим огнём и теплом и радуя домочадцев своей надёжной работой.
