Проходка на крышу. Что такое кровельный проход, виды и способы монтажа кровельных проходок. Б. Из личного опыта – выполнено собственноручно

Строение кровли включает в себя много конструктивных элементов: несущая конструкция всей крыши, утеплительный слой, слой гидро- и пароизоляции, различные аксессуары, к которым можно отнести и кровельную проходку.

Надежность "кровельного пирога" обеспечивается надежностью каждого из элементов.

Функция, которую осуществляет узел прохода, заключается в обеспечении герметичного соединения различных сквозных элементов и крыши.

Совсем недавно вопрос герметичности дымоходов и прочих элементов решался сообразительностью и паклей, но сейчас различными производителями предлагается широкий спектр унифицированных узлов, которые обеспечивают герметичность в любых климатических зонах и условиях.

Само собой очевидно, что кровельная кладка должна быть герметична на всей площади — влага, которая образуется в ходе образования конденсата не повредит крыше и останется на кровельном покрытии.

Если же влага попадает внутрь, то при замерзании она может разрушить структуру кровли.

Во избежание этого необходимо обустроить под кровлей тонкий слой вентиляции.

Для того, чтобы проложенные через всю толщу крыши коммуникации были герметичны, в стыках используют кровельную проходку.

Она полностью исключает возможность проникновения влаги под кровлю.

Кровельной проходкой принято называть специальные конструктивные узлы, герметизирующие все трубные конструкции, антенны, воздуховоды и пр.

Конструкция в общем виде представляет собой металлическую или полимеризованную трубу, которая вставляется в железобетонную втулку в крыше.

Толщина стенок металлической конструкции должна быть не более 1 миллиметра.

Иногда вместо железобетонных втулок используют металлические стаканы.

При закладке втулок из железобетона необходимо использовать кровлю с уже размеченными и выполненными отверстиями.

Виды кровельных проходок

Прежде всего, зависит от типа возможных коммуникаций:

Проходка кровельная угловая

• трубопроводы, флагшток;
• вентиляция канализационных сливов, которая устанавливается для предотвращения запаха канализаций;
• различные люки в кровле, которые выполняются с целью доступа на крышу для ремонтных работ и обслуживания дымохода;
• устройство вентиляции внутренних помещений жилища.
• трубопроводы и воздуховоды подкровельной вентиляции для удаления лишней влаги;
• для печной трубы.

Узлы прохода могут иметь различные сечения.

Это зависит от типа крыши и от типа установленной кровли.

По виду различают:

• квадратные;
• круглые;
• прямоугольные;
• овальные.

Кровельная проходка управляет потоками воздуха с использованием следующих средств:

• устройство без клапанов, когда циркуляция воздуха ведется постоянно;
• клапан ручного устройства, который можно открыть или закрыть в любое время;
• дистанционное устройство клапана с возможностью автоматизации.

Следующие параметры кровли влияют на выбор кровельной проходки:

• кровельное перекрытие и его величина;
• расстояние от конька до ската кровли и до места, где будет организована проходка;
• скат и его угол наклона относительно конька;
• наличие чердачного помещения и его площадь;
• материалы, из которых устроена крыша;
• размер коммуникаций под соединение.

Все перечисленные критерии очень важны, требуется обязательный учет каждого из пунктов, иначе могут возникнуть затруднения на всех этапах установки.

Универсальная проходка

Кроме специализированных, можно также купить и универсальные изделия.

Чаще всего они используются для герметизации стыков под антенны и светильники.

Универсальная конструкция представляет собой ступенчатую гофру, которая по форме напоминает пирамиду.

Расширение гофры закрепляется в жесткий полимерный фланец, а к концу сужается.

Верхняя половина выполняется из силикона, а фланец может быть и алюминиевого исполнения, когда требуется более жесткое крепление.

К основным плюсам такой конструкции можно отнести следующие:

• снижают вибрацию от ветра;
• обеспечивают герметичность электрических подводов светильников, защищают от окисления;
• простота установки, эстетичность.

Кроме того, такие проходки устойчивы к повреждениям и воздействию солнечных лучей, выполняются в различных цветовых гаммах.

Борге

Ассортимент проходок Борге представлен двумя видами изделий:

• прямого типа для крыш без уклона или с минимальным уклоном;
• для скатных кровель под углом в 20 градусов.

Положительные стороны :

• долговечность использования, отличные показатели качества. Алюминий и полимерная резина очень устойчивы к перепаду температур от минус 60 до плюс 70 градусов.

  Также данному виду проходок не страшны кислотные дожди, коррозионные среды и ультрафиолетовое излучение;

• установка не требует специальных умений и навыков. Требуется простой расчет и минимум инструментов;
• огромный диапазон конструктивного исполнения;
• данная проходка имеет пять цветовых разновидностей, привлекательный эстетичный вид.

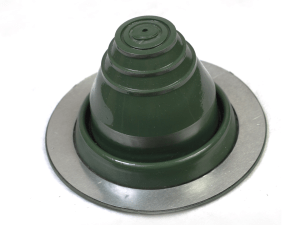

Мастер флеш

Такая проходка может быть применена к любому типу кровли - шифер, черепица, металлическая крыша, заливка битума или плитка.

Прекрасно подходит для уплотнения дымоходов печей и каминов.

Используется для прямых крыш и для крыш с уклоном.

Данный вид изделия являет собой прекрасное сочетание цены и качества.

Master Flash отличает высокая профессиональная надежность, функциональность — это достигается за счет использования качественных материалов для применения.

Основная особенность этой проходки заключается в использовании усиленной полимерной резины, которая способна выдерживать большие нагрузки (температура до 138 градусов).

Полимерная резина не становится пластичнее от жары.

Особенности монтажа

Температура передается кровле.

Чтобы крыша не перегревалась, вокруг дымохода устраивается проходка.

Пожарные требования предъявляются в основном к крышам, которые произведены из дерева, но ко всем без исключения крышам с кровельной проходкой предъявляются следующие требования:

• между кровлей и дымоходом должен быть обязательный зазор, в котором и устанавливается диаметральная проходка, отводящая температуру;
• дымоход в участке соединения с кровлей обрабатывается асбестом или другим несгорающим материалом;
• стакан кровельной проходки заполняется несгорающим теплопроводным материалом, что-то типа минеральной ваты.

Обычно узел прохода под дымоход устанавливается на коньке или на любом скате.

Как правило, при устройстве проходки на коньке изменяется стропильная система, а при установке на скате, за дымоходом может накапливаться лишний снег.

Под коньковую балку устанавливается герметичный слой.

Правильный выбор этого полезного аксессуара обеспечит герметичность всей крыши, а это очень важный фактор, который влияет на целостность всей крыши.

Использование этой статьи позволит строителю использовать необходимые изделия и почерпнуть навыки, которыми нужно пользоваться при выборе.

Видео о монтаже кровельных проходок.

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Кровля – это сложная система со многими составляющими: несущей конструкцией, утеплителем, гидро- и пароизоляцией, различными аксессуарами, в число которых входит и кровельная проходка. Каждый из элементов сооружения выполняет свою функцию, обеспечивая надежный и прочный кровельный пирог. Функция проходки – обеспечение герметичности примыкания различных технологических коммуникаций к поверхности кровельного покрытия. Еще недавно этот вопрос решался с помощью смекалки и различных подручных средств. Теперь производители предлагают разнообразные унифицированные узлы, пригодные для применения в разных условиях. Для каждого вида крыши подбирают свой узел прохода, с индивидуальной схемой. Рассмотрим разновидности, состав и особенности кровельных проходок.

Как уже говорилось, кровельное покрытие должно быть герметичным по всей поверхности крыши. Если это условие не соблюдается, перепад температур, который имеет место в течение суток, способствует образованию конденсата, часть которого выведется наружу, а часть осядет на гидроизоляционный слой. В холодное время оставшаяся внутри влага образует наледь, которая оказывает разрушительное воздействие на кровельное покрытие.

Так выглядят кровельные проходки различных коммуникаций на крыше

Избежать этого поможет вентиляция, создающая в подкровельном пространстве дополнительную циркуляцию воздуха. Все имеющиеся выходы труб, дымоходов, антенн, вентиляции герметизируют тщательным образом, использую для этого уплотнитель кровельных проходов различных конфигураций. Его конструкция полностью исключает проникновение влаги в подкровельное пространство.

Итак, кровельной проходкой называют специальный узел прохода, который применяется для монтажа труб различного назначения, антенн, вентиляционных шахт в местах прохода через кровлю. Современный рынок предлагает разнообразные вариации таких узлов, что позволяет выполнять герметичные примыкания на крышах любого типа, с разным покрытием.

Их конструкция выглядит, в общих чертах, как отверстие в перекрытии, в которое вставляют металлическую трубу и устанавливают на железобетонные стаканы или прямо на крышу. Толщина металла, из которого изготавливают проходку, должна быть не менее 1 мм. На кровлях с металлическим каркасом монтируют стандартные кровельные проходки, используя стакан из металла. При устройстве проходки на перекрытии из железобетона, было бы неплохо использовать плиты с готовыми уже проемами под нее. Именно поэтому целесообразно определять места расположения проходок еще при проектировании здания.

Кровельные проходки бывают нескольких типов, в зависимости от того, что выводится на крышу:

1. Трубы, антенны, флагштоки.
2. Канализационная вентиляция, которую устанавливают для предотвращения появления в доме неприятных запахов.
3. Кровельные люки, по которым обеспечивается выход на крышу для обслуживания и выполнения ремонта печных труб, различных коммуникаций.
4. Вентиляция внутренних помещений.
5. Вентиляция подкровельного пространства, с помощью которой удаляется лишняя влага из чердачных помещений и кровельного пространства.

По форме узел кровельной проходки зависит от конструктивного решения крыши, типов использующихся вентиляционных воздуховодов. Сечения проходок бывают:

• квадратными;
• круглыми;
• прямоугольными;
• овальными.

По способу управления потоками воздуха вентиляционные кровельные проходки выпускаются в нескольких вариантах:

1. Бесклапанное устройство, при котором вентиляция находится постоянно в рабочем режиме.
2. Ручной механизм. С помощью простого клапана регулируется количество пропускаемого воздуха, а при необходимости можно полностью отключить вентиляцию через этот канал.
3. Устройство, которое дает возможность осуществлять дистанционное управление клапаном с помощью автоматизированных систем.

Правильно выбранная кровельная проходка обеспечит качественную герметизацию примыкания коммуникаций к поверхности крыши

Выбирают кровельную проходку с учетом следующих параметров крыши:

• величина кровельного перекрытия;
• расстояние между коньком кровли и местом монтажа проходки;
• угол наклона ската;
• размеры чердачного помещения при его наличии;
• из каких материалов устроена крыша;
• размеры присоединяемых коммуникаций.

Ни один из перечисленных критериев нельзя игнорировать, иначе могут возникнуть проблемы либо на стадии монтажа, либо в процессе эксплуатации.

Особенности монтажа узла прохода для дымоходов

Отличительные особенности конструкции узла прохода для дымохода обуславливаются правилами пожарной безопасности. Поскольку достаточно высокая температура образующихся печных газов передается в процессе эксплуатации элементам дымохода, не исключена возможность возгорания кровли.

К монтажу кровельной проходки для дымохода предъявляются определенные требования пожарной безопасности

Это касается в большей степени крыш с несущей конструкцией из дерева. Поэтому к монтажу проходного узла в данном случае предъявляются следующие требования:

• наличие регламентированного строительными правилами зазора между трубой дымохода и легковоспламеняющимися элементами кровли;
• на этом участке дымоход следует обработать каким-либо материалом, снижающим пожарную опасность, к примеру, асбестом;
• на месте прохода через кровельный пирог узел следует монтировать с использованием короба, изготовленного из оцинкованного металла, в котором свободное пространство (между стенками короба и трубой дымохода) заполняют стекловатой или прочими огнестойкими материалами.

Узел прохода дымоходной трубы через кровлю можно установить на скате кровли или на коньке. При его монтировании на коньке может понадобиться изменить стропильную систему, а при установке прохода на скате возможно образование ненужного кармана для снега. Чтобы избежать возможных протечек, под коньковую планку заводят дополнительный элемент.

Видео: монтаж на металлочерепицу

Уплотнители кровельных проходок

Кроме различных модификаций кровельных проходок в продаже сегодня можно найти подобные изделия нового поколения – универсальный уплотнитель кровельных проходов. Отличается данный элемент тем, что его можно использовать на коммуникациях любого диаметра. При помощи современных моделей можно герметизировать выходы в пределах 3 – 600 мм. Они годятся как для сетевых и телевизионных кабелей, так и для воздуховодов и дымоходов достаточно большого диаметра. Помимо этого, благодаря конусной конструкции данных изделий с углом наклона 20 градусов, их можно устанавливать на скатных кровлях с любым уклоном.

Универсальный кровельный уплотнитель используется при монтаже коммуникаций любого диаметра и на крышах с любым покрытием

Существенным преимуществом универсальных проходок является возможность использования на различных кровельных покрытиях: они работают одинаково эффективно и на металлическом профиле, и на шифере. Эластичность проходки дает возможность повторять форму любой волны. Высококачественный силикон, из которого изготавливаются универсальные уплотнители, способен работать в интервале температур от минус 74 до плюс 260 градусов. Кроме того, силикон сохраняет свои свойства даже в очень агрессивных условиях. По сравнению с обычными резиновыми материалами, силиконовые изделия служат намного дольше.

Наглядное пособие по монтажу кровельной проходки

Монтаж универсальной проходки выполняется в следующем порядке:

• чтобы соединение получилось герметичным, диаметр кольца выбранного уплотнителя должен быть на 20% меньше диаметра трубы. Лишнюю часть обрезают;
• чтобы уплотнитель монтировался легко, трубу нужно обработать раствором, например, хозяйственного мыла;
• обычное обжатие фланца обеспечит хорошее прилегание к кровле по всему профилю. Для лучшего прилегания фланца можно воспользоваться специальными инструментами;
• после герметизации стыка специальным составом проводится крепление проходки к поверхности кровли при помощи саморезов (шаг установки – не более 35 мм).

Универсальный уплотнитель кровельных проходов пользуется большим спросом благодаря простоте монтажа, широкому диапазону применения и высокой степени герметизации.

Видео: монтаж уплотнителя

Правильный подбор и монтаж кровельной проходки обеспечит герметичность кровельного пирога, а это, как известно, одно из главных условий прочности и надежности крыши, ее длительной эксплуатации. Возможно, представленная выше информация поможет кому-то самостоятельно выполнить вывод на кровлю трубы дымохода или вентиляции. Но только профессионалы, которые занимаются кровельными работами много лет, знают все тонкости монтажа проходок (а их не так уж и мало), поэтому лучше доверить им выполнение этой работы.

Кровельная проходка - простое и надежное решение для герметизации круглых труб и выводов на кровлю. Состоит из алюминиевого фланца и гофры из ЭПДМ-резины, а с обратной стороны имеются канавки для заполнения кровельным герметиком.

Благодаря высокой эластичности материала, проходка плотно прилегает к основанию, тем самым предупреждая протечки и попадание грязи в места вывода, что особенно важно, если устанавливается проходка кровельная для вентиляции.

Преимущества:

1. Долговечность . ЭПДМ-резина и алюминий - очень устойчивые к воздействию внешних факторов, материалы, которые не теряют свои качества под влиянием атмосферных осадков, УФ-излучения и агрессивных химических веществ.
2. Устойчивость к термическому шоку . Рабочий диапазон температур составляет от -60°C до +135°C, благодаря чему эксплуатация проходок возможна практически при любых условиях окружающей среды.
3. Универсальность . Если вам нужна проходка кровельная для дымоходов, вентиляции, электрических кабелей - не нужно искать отдельные решения. Продукция компании «Борге» универсальна и может использоваться для герметизации различных элементов и выводов на кровлю.
4. Эстетика . В наличии всегда 5 основных цветов, среди которых вы сможете подобрать подходящий именно для своей кровли, чтобы проходка кровельная для дымоходов или кабелей была максимально эстетичной.
5. Простой монтаж . Не нужно использовать сложный инструмент и обладать особыми навыками.

Современный дом – это сложная система, которая не может полноценно функционировать в автономном режиме. Так или иначе к дому должны быть подключены различные коммуникации, и часть этих подключений производится через крышу. Для того, чтобы обеспечить эстетичность и герметичность кровли в местах ввода труб, вентиляции , антенн и т.д., необходимо правильно подобрать кровельные проходки.

Кровельные проходки: отличительные характеристики

Купить кровельные проходки в Москве

Как известно, проходка через кровлю выглядит как узел прохода, который используется для установки стальных вентиляционных шахт в местах их расположения в кровельных покрытиях самых разных по конструкции и назначению сооружений.

Далее речь пойдет о том, какие бывают кровельные проходки, а также об особенностях их устройства и использования. Так, проходка кровельная должна располагаться на железобетонных стаканах. Фиксирование ее осуществляется навернутыми на предусмотренные в конструкции анкерные болты гайками. Теплоизоляционным материалом выступает плита, состоящая из минеральной ваты и стеклоткани.

Особый механизм, регулирующий управление клапаном, имеет два функциональных режима работы:

• «открыто»;
• «закрыто».

Ни в коем случае нельзя допускать того, чтобы движущий механизм клапана находился ниже, чем кольцевая муфта, поскольку это может стать причиной накапливания в системе конденсата.

Обычно проходка кровельная устанавливается в зданиях, имеющих одну из двух типов вентиляционных систем:

• естественную вентиляцию;
• принудительную вентиляцию.

Также в процессе проектирования того или иного сооружения на выбор определенной системы вентиляции огромное влияние оказывает целый ряд факторов, к которым относятся такие, как, например, показатели влажности, наибольшая и наименьшая температура воздуха и пр.

При этом проходка кровли рассчитывается посредством рассматривания двух основных показателей:

1. Кровельный угол наклона.
2. Интервал от проходки до кровельного конька.

В состав проходного узла входит патрубок, соединенный с фланцем опоры. Этот фланец выполняет крепежные функции и применяется для фиксации проходки кровли к железобетонному стакану. Фланец, расположенный снизу, служит для закрепления клапанов и воздуховодов, верхний же используется в том случае, когда применяется шахта, имеющая круглое сечение. Чтобы зафиксировать расчалки, расположенные на покрытии кровли, необходимо использовать особые кронштейны, а в шахте для этого следует применять хомуты.

Эксплуатационные свойства проходок кровли

Если проход кровли имеет ручной привод, то работать он должен стабильно, чтобы не возникало необходимости время от времени переключать режимы.

Как правило, ручной привод состоит из:

• портяного полотна;
• механизма управления;
• тросика;
• противовеса.

Дополнительную защиту от попадания воды кровельному покрытию придаст монтаж такого элемента системы, как юбка. Если есть надобность, проходки кровли можно оснастить специальным элементом, целью которого будет сбор конденсата. Эту деталь можно просто приварить к патрубку, и тогда она не допустит проникновения под кровлю влаги, идущей из смеси газов и воздуха.

Имеется также определенный ряд факторов, непосредственно влияющих на то, нормально ли будет работать как обычная проходка, так и кровельная проходка угловая. Согласно этому ряду требований сначала нужно определиться с исполнением определенного узла в соответствии с климатическими особенностями, а затем принять во внимание и иные варианты, например, можно ли будет применить уплотнитель для кровельного узла и в каком количестве его можно использовать.

При изготовлении проходок кровли принято брать в качестве основного материала черную толщиной от 1,5 до 2 миллиметров.

Узлы прохода через кровлю также можно монтировать при помощи нержавеющей стали, которая бывает двух категорий:

• нержавеющая сталь, имеющая толщину 0,5 миллиметра;
• нержавеющая сталь, имеющая толщину 0,8 миллиметра.

На данный момент в производстве существует 11 вариантов размера проходок кровли. Однако иногда изготовители могут создавать образцы, отличающиеся от стандартных по диаметру и предназначенные для разных систем.

Основная цель кровельной проходки – правильно выполненное выведение системы вентиляции на кровлю определенного сооружения. Это в существенной степени способствует улучшению циркуляции воздуха и делает условия эксплуатации более комфортными.

Также на сегодняшний день существует богатый выбор приточных систем, в процессе установки оснащаемых качественной звукоизоляцией.

Из чего состоят кровельные проходки?

Конструкция стандартных узлов включает в себя две основные части, а те, в свою очередь, состоят из наружного и внутреннего контуров, каждый из которых имеет особый изоляционный слой, выполненный с применением полотна из базальта, стойкого к огню и температурным перепадам.

Обычно кровельные проходки состоят из черной стали, имеющей толщину от 1 до 3 миллиметров и покрываемой черной эмалью, стойкой к высоким температурам, благодаря чему узлы способны переносить воздействие вплоть до 600 градусов. Согласно некоторым эксплуатационным нормам, а к тому же техническим характеристикам и желаниям застройщика материалом для проходок может выступать и нержавеющая сталь. Толщина ее при этом может быть равна от 1 до 2 миллиметров.

Производство кровельных проходок должно быть неразрывно связано с учетом трех следующих критериев:

1. Кровельный угол наклона.
2. Толщина пространства под кровлей, а также кровельных стропил.
3. Материалы, применяемые в качестве основы для устройства стропильной системы, потолка здания и самой кровли.

Чтобы через кровельную проходку не проникала появляющаяся после осадков влага, необходимо использовать особые «раскладки», которые выглядят как металлическая полоса, оснащенная отверстием, предназначенным для дымохода, и специальной боковой отбортовкой. Материалом для «раскладки» обычно выступает полиэстер, причем будет правильно применять тот цвет, который будет соответствовать цвету покрытия кровли. Находится этот элемент между коньком крыши и узлом прохода, охват которого должен осуществляться «раскладкой» с каждой из сторон.

Монтаж кровельной проходки, подробное видео:

1. Выбор кольца уплотнителя выполняется на основе расчета, согласно которому размер диаметр полученного отверстия должен быть примерно на 20% меньше, чем диаметр трубы, идущей через кровлю.
2. На трубу натягивается непосредственно сам уплотнитель. При возникновении трудностей можно применить мыльный раствор.
3. Уплотнителю придается форма основания путем его прижатия к крыше. В процессе фиксации фланцевых краев можно воспользоваться инструментами.
4. В пространство под фланцем наносят особый герметик.
5. Крепление фланца осуществляется шурупами, которые должны находиться на расстоянии 35 миллиметров друг от друга.

На этом устройство кровельной проходки завершено.

Эти данные следует применять, выполняя вывод на поверхность кровли вентиляции и дымохода. Важно помнить, что при использовании кровельных проходок сделать это можно будет не только просто, но и качественно, более того, никакого вреда самой кровле это причинить не сможет. При желании любую информацию по установке с подробными фото и видео всего процесса устройства можно легко найти на нашем сайте.
