Нормальная работа любого автомобильного двигателя невозможна без множества регуляторов. Одним из таковых является датчик давления масла, предназначенный для обозначения уровня давления рабочей жидкости в масляной системе. О видах, принципе работы, вариантах диагностики, что делать, если ДДМ течет и почему это происходит, вы сможете узнать в этой статье.
[ Скрыть ]
Обзор ДДМ

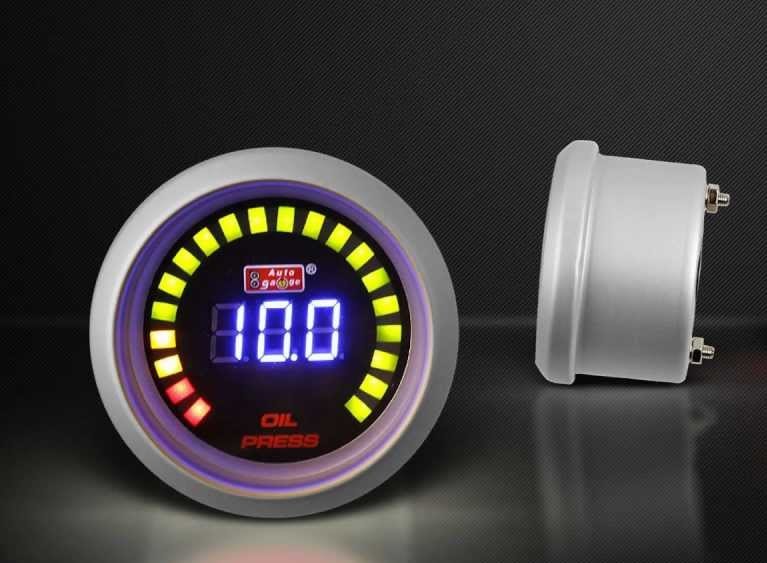

Указатель давления масла является неотъемлемым элементом любого современного мотора. Для начала предлагаем разобраться в том, какие существуют виды, а также каков принцип работы устройства.
Виды
На сегодняшний день автомобильные ДДМ могут быть двух видов:
- Электронный указатель давления масла, который также часто называется аварийным. Это устройство может функционировать в нескольких режимах — либо режим «да», либо «нет». По сути, датчик аварийного давления масла не позволяет выдавать точные показатели о функционировании системы. Такое устройство может только сообщить водителю о том, что в силовом агрегате полностью пропало давление рабочей жидкости. Устройство, которое стоит в моторе, предупреждает автомобилиста благодаря контрольной лампе — если она загорелась на панели приборов, то этот элемент схемы необходимо поменять либо проверить работоспособность системы.
- Механический указатель давления масла. Такое устройство, в отличие от электронного аналога, при подключении позволяет точно определить уровень давления жидкости. Оповещение водителя осуществляется с помощью контрольной лампы, а также шкалы, которая стоит на приборной панели.
В зависимости от транспортного средства, может применяться сразу два вида регуляторов. Благодаря этому у водителя есть возможность контроля точного уровня параметра в системе, а также немедленного реагирования в случае появления проблемы.
Принцип работы электронного и механического датчиков давления масла
Принцип работы датчика давления масла зависит от его типа, поэтому рассмотрим каждый процесс по отдельности. К примеру, выносной электронный ДДМ по своей конструкции более простой, в отличие от механического, соответственно, вероятность того, что цифровой регулятор выйдет из строя, очень низка. Основным предназначением цифрового ДДМ является проверка давления, а также передача на контрольный щиток, расположенный в салоне авто информации о том, что давление пропало.
По своей конструкции, цифровой ДДМ, который находится в двигателе, состоит из таких компонентов:
- корпус;
- мембрана;
- контакты;
- а также устройство толкателя.
Цифровой датчик давления масла должен быть подключен к бортовой сети авто. В частности, речь идет об участке цепи, где также находится аварийный индикатор. Когда цифровой ДДМ не работает, то есть двигатель отключен, его мембрана выпрямлена, устройство толкателя задвинуто в исходную позицию, а сами контакты замкнуты. Если в таком состоянии вы решите осуществить подключение цифрового ДДМ, то расположенный на участке цепи индикатор аварийного давления начнет функционировать — он горит, мигает и моргает.
Соответственно, когда мотор начинает работу, при запуске агрегата, лампочка горит всегда в самом начале. При пуске ДВС в системе появляется давление рабочей жидкости, которое, в свою очередь, начинает воздействовать на мембрану. Этот элемент начинает взаимодействие с устройством толкателя, которое размыкает контакты. В том случае, если параметр начинает снижаться, контакты цифрового ДДМ опять замкнутся — в этот момент на панели приборов горит, мигает или моргает аварийная лампа. Следует отметить, что если само устройство ломается, то лампа мигает, моргает или просто горит.
Что касается двухконтактного аналогового механического устройства, то такой девайс имеет более сложную конструкцию. Механический датчик давления масла, кроме мембраны, корпуса и устройства толкателя, в своей конструкции также имеет ползунок и нихромовую обмотку. Помимо этого, двухконтактный аналоговый механический датчик давления масла также имеет в своей конструкции несколько компонентов. Необходимо учитывать, что при выходе из строя данных компонентов или их некорректной работе регулятор будет демонстрировать неверную информацию на приборной панели авто либо вовсе выйдет из строя.
Что касается принципа работы двухконтактного или любого другого механического устройства, то он также немного другой. Данные на стрелочный указатель поступают в зависимости от того, в каком положении находится ползунок на пластине с нихромовой обмоткой. В том случае, если моторная жидкость будет воздействовать на мембрану под давлением, она начинает приводить в действие устройство толкателя. В конечном итоге данные от этого компонента передаются на узел изменения уровня сопротивления, а непосредственно данные о давлении переходят на стрелочный индикатор на контрольном щитке.
Руководство по проверке ДДМ
Как правильно проверить датчик давления масла? Варианты диагностики различаются в зависимости от типа регулятора.
Диагностика электронного датчика
Чтобы произвести диагностику электронного ДДМ двигателя, вам понадобится мультиметр, а также насос, при этом желательно, чтобы насос был оборудован манометром. Перед тем, как приступить к диагностике, необходимо демонтировать ДДМ с автомобиля, после чего активировать мультиметр в режим проверки электропроводки на обрыв. ДДМ двигателя нужно соединить с насосом, а также подключить к нему мультиметр. Использование манометра в данном случае очень важно, поскольку с его помощью вы сможете регулировать параметр давления и не дать лишнего, в противном случае регулятор может просто сломаться (автор видео — СамоделTV).
Итак, подключив насос с манометром и мультиметр к регулятору, необходимо убедиться в том, что на шкале прибора стрелка находится на нуле. После этих действий нужно подать минимальное давление от самого насоса, в итоге, если ДДМ двигателя является рабочим, его мембрана согнется и начнет двигать толкатель. Соответственно, в результате цепь должна разомкнуться, что поспособствует к отклонению стрелки на приборе, а именно — в сторону бесконечности. Для того, чтобы не сомневаться в работоспособности регулятора, можно попробовать дать максимальное давление (вернее, максимально приближенное к этому показателю).
Диагностика механического ДДМ
Что касается диагностики механического регулятора, то в целом эта процедура схожа с вышеописанной, однако здесь есть некоторые различия. В первую очередь, для получения более точных результатов, вам понадобится насос, также оборудованный манометром и резиновый шланг (небольшой). Чтобы произвести проверку, ДДМ необходимо демонтировать с мотора вместе со стрелочной шкалой. Необходимо установить и поставить насос к регулятору таким образом, чтобы место соединения было наиболее герметичным. В том случае, если вы уверены в том, что в результате установки соединение элементов герметичное, можно приступать к проверке (автор видео — Кирилл Збруенко).
Суть диагностики заключается в подаче воздуха насосом через ДДМ, при этом параметр давления, которое должно быть разным, нужно контролировать по манометру. Когда подается максимальный и минимальный параметры, полученные показатели необходимо записать, при этом фиксируя уровень сопротивления. После того, когда будут зафиксированы несколько показателей, их необходимо сравнить с таблицей, в которой указаны оптимальные значения. Эти значения указаны в сервисном мануале, писать о них мы не будем, поскольку они различаются в зависимости от модели транспортного средства.
Замена датчика своими руками
Почему производится замена датчика давления масла?
Причин этому может быть несколько:
- Регулятор течет. Неважно, на холостых оборотах или при движении, часто водители сталкиваются с проблемой, когда устройство течет. При этом неважно, горит лампа на контрольном щитке или нет, когда ДДМ течет. В любом случае, если регулятор течет, это говорит о плохом соединении.
- На приборной панели горит лампа. При этом диагностика силового агрегата показала, что она работает в норме.
Почему необходимо менять ДДМ, разобрались, теперь рассмотрим вопрос, как осуществляется замена датчика давления масла.
Процесс рассмотрен на примере автомобиля ВАЗ 2109:
- В первую очередь, осуществляется демонтаж устройства. От ДДМ необходимо отсоединить подводящий к нему провод с защитным чехлом.
- После этого, используя гаечный ключ, необходимо полностью выкрутить ДДМ. После откручивания регулятор извлекается из посадочного места.
- Теперь установка. Берется новый ДДМ, его нужно поставить в посадочное гнездо.
- Регулятор после установки необходимо закрутить максимально до упора, для этого используется гаечный ключ.
- Когда вам удалось поставить и максимально закрутить ДДМ, подключите к нему отсоединенный кабель вместе с чехлом.
Приобретая ДДМ в магазине, необходимо обращать внимание на его маркировку. Если в маркировке заменяемых устройств будут различия, то новое устройство может работать некорректно.
Видео «Производим замену датчика своими руками»
Как осуществляется процесс замены датчика — смотрите на видео (автор видео — Авто_Ремонт).
Масляная система обеспечивает своевременную подачу масла на трущиеся поверхности и детали, обеспечивая к тому же охлаждение и отвод тепла от нагревающихся деталей. Масло способствует снижению износа деталей, обеспечивая длительный срок службы силового агрегата.
Именно поэтому важно следить за уровнем, а также давлением в масляной системе, не заметив вовремя тревожные признаки, вы рискуете получить полностью неисправный двигатель или некоторые из его систем. Для контроля уровня масла в системе существует масляный щуп, давление в масляной системе позволяет контролировать датчик давления масла. К сожалению иногда случается так, что датчик выходит из строя, тогда возникает высокая вероятность неисправности в двигателе, вплоть до необходимости полностью "капиталить" мотор.
Датчики давления масла бывают двух типов:
- Аварийный (тот, который сигнализирует про отсутствие давления при помощи специального индикатора);
- Датчик контроля давления масла передает данные на циферблат, на котором стрелочный указатель показывает давление.
Как работает датчик давления масла?
Внутри датчика расположена мембрана чувствительная к изменениям давления в системе. Во время включения зажигания, давления в масляной системе нет, поэтому контакты расположенные внутри датчика находятся в замкнутом состоянии. Контакты замкнуты, следовательно лампочка аварийного давления масла будет гореть. После запуска двигателя, возникает давление масла, мембрана деформируется давит на толкатель, который размыкает контакты, в результате аварийный индикатор давления масла гаснет. В случае проблем в двигателе или при которых падает давление масла, мембрана тут же возвращается в исходное положение вместе с толкателем в результате происходит замыкание контактов. От этого загорается лампочка давления масла, тем самым сигнализируя вам о падении давления в масляной системе.
Для того чтобы проверить датчик давления масла вам необходимо иметь:
- Мультиметр.
- Насос с .
Как проверить ДДМ?
- Включите мультиметр на "прозвон" цепи.
- Подключите электроды прибора к датчику, на мультиметре должно отобразиться нулевое сопротивление.
- Далее в этом положении ничего не отключая качните насосом, в момент качки прибор должен показать "бесконечность", поскольку цепь размыкается.
Второй тип датчиков давления имеет другую структуру
Внутри корпуса расположен ползунок, который двигается по пластине с нихромовой обмоткой. Зависимо от давления, изменяется сопротивление датчика. Мембрана под давлением масла деформируется, заставляя толкатель двигаться. Толкатель в свою очередь действует на механизм изменения сопротивления. С учетом этого сопротивления, стрелочный указатель на приборе демонстрирует нам соответствующее давление.
Для того, чтобы проверить правильность работы ДДМ сделайте нехитрую проверку.
- Возьмите кусок резинового шланга подходящего диаметра, один конец установите в насос, а ко второму подсоедините датчик. Важно!!! Соединения должны быть герметичны.
- Далее необходимо сделать график или табличку с отметками определенного давления тому или иному сопротивлению на датчике.
Примечание: Найти такую таблицу можно в руководстве по эксплуатации к вашему автомобилю.
- Теперь возьмите запаску и накачайте ее до необходимого давления. В этом случае не выйдет "прогнать" по каждой из контрольных точек, однако все же кое-какие выводы о работоспособности датчика сделать можно будет.
Спасибо за внимание, заходите почаще на !
Работа двигателя автомобиля невозможна без масляной системы. Она необходима для подачи масла к трущимся деталям мотора, что позволяет снизить их износ, а также охладить для предотвращения перегрева. Каждый водитель знает, что необходимо следить за уровнем и качеством масла в двигателе, но некоторые забывают о еще одном немаловажном показателе работы масляной системы – давлении.
Система механизмов в масляной системе поддерживает его давление в процессе работы мотора. За счет этого смазочные вещества добираются до всех важных элементов двигателя, воздействуя на них необходимым образом. Проверить уровень масла в моторе можно при помощи щупа, а для контроля давления используются специальные датчики. При их выходе из строя водитель перестанет понимать, создается ли достаточное давление в масляной системе, и смазываются ли необходимым образом детали мотора. Это может привести к серьезным проблемам, вплоть до выхода из строя двигателя, поэтому важно в кратчайшие сроки заменить датчики давления, если они оказались неисправны.
Рекомендуем прочитать:Виды датчиков давления масла
В автомобильной индустрии нашли применение два вида датчиков давления масла:
- Электронный, который часто называют аварийным. Он способен работать в двух режимах: да/нет. То есть, точных показателей от такого датчика добиться нельзя, и его задача сигнализировать водителю, что полностью пропало давление масла в двигателе.
- Механический. В отличие от электронного, он позволяет точно определить давление масла, о чем водитель информируется стрелочной шкалой на панели приборов.
В некоторых автомобилях используются одновременно два типа датчиков, что позволяет водителям контролировать точное давление масла и мгновенно реагировать на ситуацию, если оно упало до нуля.
Как работают датчики давления масла
В зависимости от того, какой датчик давления масла используется в автомобиле, различаются принципы их работы.
Принцип работы электронного датчика давления масла
Электронный датчик давления масла устроен намного проще, чем механический, и его выход из строя менее вероятен. Задача датчика – передать на приборную панель водителя информацию о том, что давление перестало поступать. Состоит такой датчик из следующих элементов: корпус, мембрана, контакты и толкатель. Датчик включен в электрическую цепь, в которой также находится индикатор аварийного давления.
В нерабочем состоянии двигателя мембрана выпрямлена, толкатель задвинут и контакты замкнуты. Если в этот момент запитать датчик, индикатор аварийного давления загорится. Именно поэтому при пуске двигателя лампочка горит в самом начале. Когда запускается мотор, возникает давление масла, которое воздействует на мембрану, а она взаимодействует с толкателем, размыкающим контакты. Если давление пропадет, контакты вновь замкнутся, и у водителя на приборной панели загорится аварийный индикатор. Также индикатор может гореть при выходе датчика из строя.
Принцип работы механического датчика давления масла
Механический датчик давления масла устроен сложнее, и он включает в себя следующие ключевые компоненты: корпус, мембрану, толкатель, ползунок и нихромовую обмотку. Кроме того, в конструкции датчика присутствует несколько маленьких элементов, при неисправности которых он будет показывать неправильные данные или вовсе перестанет работать.
Принцип действия механического датчика в том, что информация на стрелочный указатель давления масла на панели приборов поступает, в зависимости от положения ползунка на пластине с нихромовой обмоткой. Когда масло под давлением воздействует на мембрану, она приводит в движение толкатель. От него давление передается на механизм изменения сопротивления, и информация о давлении поступает на стрелочный индикатор на панели приборов.
Как проверить электронный датчик давления масла
Объединив насос, манометр и мультиметр, убедитесь, что на шкале стрелка находится в нуле. Далее подайте минимальное давление от насоса, в результате чего на рабочем датчике мембрана должна согнуться, сдвинуть толкатель и цепь разомкнется, что приведет к отклонению стрелки прибора в сторону бесконечности. Также рекомендуется подать давление, приближенное к максимальному, и убедиться в работоспособности датчика в подобном режиме.
Как проверить механический датчик давления масла
В механизм автомобиля входит множество систем, каждая из которых играет огромнейшую роль в его работе. Отказ одной может привести не только к отказу, но и к повреждению другой. Если не следить за их состоянием, то это чревато негативными последствиями. Чтобы этого избежать, постоянно нужно контролировать их исправность.
Для того чтобы следить за автомобилем, на нем установлено множество приборов и датчиков, которые указывают на состояние. Одним и них является датчик давления масла. В системе смазки автомобиля используется три вида подачи масла к деталям: разбрызгиванием, самотеком и под давлением. Логично предположить, что первый и второй вариант просто не может выйти из строя, поскольку первый применяется для смазки стенок цилиндров, а второй - механизмов и стыков шестерен.
Остается только одна неисправность подобного характера: падение давления в системе смазки. Для ее определения используется датчик, который ввернут в блок двигателя. Его показания выводятся на Здесь же может быть просто контрольная лампа, а может и прибор со шкалой. Любой автолюбитель знает, что горящая контрольная лампа давления масла ни к чему хорошему не приведет. Если горит датчик давления масла, срочно стоит начать искать причину. Их может быть несколько.
Возможно, неисправен сам датчик давления масла, который ввернут в блок, либо прибор. Это проверяется показателями тестеров, он проверяется на сопротивление, последний же просто должен быть исправен. Если по-прежнему загорается датчик давления масла, то неминуема разборка двигателя. В самом двигателе тоже может быть не одна неисправность. Для начала стоит добраться до и проверить его затяжку, а также узнать, не забит ли он. Если это так, то масло в систему попросту не подается, а через редукционный клапан насоса сбрасывается в картер.
Если с фильтром все в порядке, то стоит задуматься о состоянии самого насоса. Бывают случаи, когда под попадает какая-нибудь мелочь, и он зависает. Насос, даже самый производительный, в таких условиях не может нагнетать нужное давление, он попросту стравливается. Это редкий случай, но такое бывает. Если же все нормально, то нужно разобрать насос и убедиться в том, что он не сношен. Это делается при помощи щупа, которым замеряется расстояние в стыке шестерен, а также между шестернями и стенками насоса. Для каждого автомобиля такие показатели разные, их можно узнать в руководстве по эксплуатации.
Если же после таких операций датчик давления масла показывает давление меньше нормы, то остается один вариант - износ вкладышей и шеек Его ремонт сводится к замене первых либо шлифовке вторых, в таком случае все равно придется менять и сами вкладыши. Этот ремонт не слишком дорогостоящий, но здесь могут возникнуть проблемы с качеством деталей, поэтому на это стоит обратить особое внимание.
Как правило, датчик давления масла начинает гореть сначала на прогретом двигателе, а потом только такая неисправность проявляется на холодном агрегате. Дело в том, что при высокой температуре значительно падает, а при нормальной она остается на должном уровне. Если не обратить внимание на это на первом этапе, то на втором ремонт может обойтись гораздо дороже, вплоть до замены коленчатого вала.
Сердце машины – двигатель, требует постоянного внимания со стороны владельца. Для того чтобы он мог получать информацию о состоянии прибора, в каждой машине предусмотрены системы контроля. В их числе находится датчик давления масла .
Казалось бы, зачем уделять столько внимания какой-то маленькой лампочке, которая то загорается, то гаснет? Все не так просто, как может показаться незнающим людям. В таком крохотном механизме скрыта информация о состоянии двигателя, наличии или отсутствии нужного количества смазки. Чаще всего лампочка загорается именно тогда, когда мотор испытывает масляное голодание. Но, к сожалению, это только одна из проблем. Причины аварийного мигания могут крыться намного глубже и порой их трудно отыскать.
Основа работы датчика состоит в том, что внутренняя упругая мембрана начинает двигаться от давления масла. Так работают в основном все датчики. Параметры сдвига мембраны видны на резисторе, что считывается специальным оборудованием и отображается на манометре.
На сайте Zakupka.com вы можете купить новый или б/у датчик, который стоит совсем недорого, но хорошо выполняет свою функцию – сигнализирование о поломках. У нас есть устройства для моделей ВАЗ 2106, 2110, 2112, 2114, Ауди,Газель 4216,Опель,Рено,Фольксваген,УАЗ,Шевроле,Приора,Форд,Ниссан и многих других машин.
Как это происходит?
Замена датчика может производиться самостоятельно либо опытными сотрудниками СТО. Работа недлительная, поэтому вы получите свой автомобиль обратно уже через несколько часов.
Многие водители даже не знают о том, где находится эта деталь, так как ее расположение в разных автомобилях может отличаться. Также они разнятся и по своему устройству. Например, в ВАЗах с дизельным мотором используется механическая система. Существуют похожие устройства с магнитным приводом или с плавающей точкой, пневматические. Они отличаются ценой и особенностями работы.
Замену можно производить только после того, как новый датчик проверен на пригодность. Причем, если при осмотре не выявлено видимых дефектов, это не означает, что он исправен. Нужна всестороння диагностика детали. При установке нового прибора очень важно подобрать качественное масло, которое обеспечит безукоризненную работу системы, иначе через некоторое время вам придется снова производить замену.
Не игнорируйте показания датчика
Это может вылиться в серьезную проблему с мотором или приведет к его полному выходу из строя. Зная, по каким причинам горит яркая лампочка, вы можете устранить проблему в действии механизма.
Чаще всего это:
недостаточное количество масла в системе смазки;
испорченные контакты подключения;
давление масла в двигателе недостаточное;
контакты окислились;
сам датчик вышел из строя.
Как проверить, что именно произошло с вашим авто? Для начала залейте достаточное количество масла, попробуйте заменить его на другое, более качественное. Осмотрите все контакты, отвечающие за работу системы, и воспользуйтесь манометром для проверки исправности датчика.
Установка нового датчика давления масла в разные марки авто ГАЗ, Калина, Тойота, Хонда,КамАЗ,Пежо,Нексия,Мерседес,Мазда,Гольф производится по определенным схемам. Чтобы купить подходящий товар, внимательно изучите его фото и описание в нашем интернет-каталоге. Если у вас возникли вопросы, касающиеся покупки, поспешите задать их продавцам.
