Стропильные ноги могут фиксироваться к мауэрлату или балкам потолочного перекрытия.

Конкретное решение принимается с учетом индивидуальных архитектурных особенностей строения. Какие отличия имеют оба способа крепления стропилин?

Есть один очень важный момент, который следует учитывать во время проектирования такого типа стропильной системы. Расстояние между балками перекрытия и стропильными ногами должно быть одинаковым, а этот параметр зависит от нескольких факторов.

Решение о типе фиксации стропильных ног должно приниматься профессионалами на стадии проектирования дома. Следует помнить, что стропильная система считается не только одним из самых важным архитектурных элементов, но и одним из самых сложных. Непрофессионалам браться за монтаж кровли не стоит, такие работы могут выполнять только опытные строители.

Мы рассмотрим все возможные методы фиксации элементов, некоторые из них используются крайне редко и только во время строительства аутентичных домов по старинным технологиям. Такие работы выполняют плотники высочайшего класса, умеющие работать топором, долотом, стамеской и прочими традиционными плотницкими инструментами.

Специальными металлическими крепежными пластинами

Строители применяют два типа пластин. Соединение прочное, делается быстро и без ручного труда. В развитых странах стропильные фермы домов собираются на производственных линиях, при этом все процессы почти полностью автоматизированы. Технология сборки дает возможность увеличивать производительность оборудования и снижать себестоимость продукции. Элементы домов на строительной площадке быстро собираются, количество ручного труда сводится к минимуму. Деревянный дом под ключ ставится всего за две-три недели в зависимости от этажности и размеров.

Какие пластины применяются для крепления стропилин к балкам?

Зубчатые

В нашей стране, к сожалению, малоизвестны, в развитых странах используются давно. Зубчатое крепление – металлические пластины с различными линейными размерами. По всей площади имеются зубья, которые вбиваются в деревянные конструкции. Длина и расстояние между зубьями выбирается с учетом размеров стропильных ног и балок перекрытия. Такое соединение дает возможность автоматизировать процесс производства ферм стропильной системы. Зубчатые пластины устанавливаются с двух сторон соединяемого узла.

Важно. Использовать такие соединения с двух сторон можно только на пиломатериалах с одинаковой толщиной. Максимальное отклонение ±1 мм. Именно это условия не позволяет широко применять зубчатые соединения в нашей стране, большинство отечественных пиломатериалов не выдерживают требуемые поля допусков.

Зубчатые пластины можно забивать и вручную, но необходимо следить за правильностью их положения.

Перфорированные

Хорошо известные крепежные элементы, универсального использования. Могут фиксировать все элементы стропильной системы, имеют различные размеры и толщину. Пластины накладываются на узел, стягивание выполняется саморезами, болтами или обыкновенными гладкими гвоздями. Могут монтироваться с одной или двух сторон соединения. Преимущества – нет строгих требований по качеству пиломатериалов, большое количество отверстий позволяет выбирать самые удачные места вкручивания саморезов. Недостатки – требуют довольно много ручного труда. Работать с ними тяжелее, чем с зубчатыми. Кроме того, возрастает время монтажа стропильной системы.

Практический совет. Прочность крепления пластинами во многом зависит от точного соблюдения рекомендованной технологии, даже незначительные нарушения могут заметно уменьшать устойчивость стропильной системы. Для того чтобы исключить вероятность появления неприятных ситуаций во время эксплуатации зданий, практики рекомендуют стягивать стропильные ноги и балки перекрытия ригелями, использовать вертикальные стойки. Эти элементы компенсируют ошибки монтажа стропильной системы, увеличивают время и повышают безопасность эксплуатации дома.

Болтовое

Крыши небольших хозяйственных зданий и пристроек не имеют значительных нагрузок, во время их изготовления используются упрощенные методы соединения стропилин и балок перекрытия. Самый распространенный вариант – болтами. Проделываются отверстия в балках перекрытия и стропилинах, элементы располагаются рядом, в отверстия вставляются болты, узел прочно стягивается.

Соединение врезкой

Более сложное соединение, требуется практический строительный опыт. Врезка полностью исключает вероятность подвижек стропилин в местах соединения с потолочными балками, узел более прочный и статичный. На балке выпиливается углубление, а на стропилине выступ, детали должны плотно входить друг в друга.

Такой метод фиксации делается только на доме, что усложняет процесс строительства. Кроме того, каждое соединение подготавливается индивидуально, что еще больше увеличивает сроки строительства и повышает его стоимость. Еще один недостаток врезки – каждое соединение уменьшает толщину досок стропилин и балок, это становится причиной уменьшения их несущих показателей. Как следствие, проектировщики должны во время расчетов предусматривать увеличенные размеры пиломатериалов с учетом уменьшения их ширины в результате запиливания. А это негативно сказывается на стоимости строения.

Соединение врубкой

Старинный метод, в настоящее время применяется крайне редко. Работы делаются плотниками, умеющими обращаться с ручными инструментами и топором. Врубка делается только на толстых стропилинах и балках. Топором, долотом и стамеской делается соединение шип/паз под необходимым углом. Работа физически тяжелая, в качестве дополнительного соединения могут использоваться металлические самодельные скобы. Длина скоб и диаметр прутка выбираются с учетом конкретного места установки и предполагаемой максимальной нагрузки.

Важно. Врезка и врубка чаще всего применяется для висячей стропильной системы. За счет дополнительной фиксации конструкция может выдерживать значительные распорные усилия.

Практические советы по креплению стропилин к балкам перекрытия

Для примера возьмем самый распространенный способ фиксации элементов, он пригоден для всех типов крыш, отвечает современным требованиям по прочности и устойчивости узла. Еще одно преимущество – некоторые работы можно делать на земле, а на строении лишь собирать уже готовые конструкции. Такой метод выполнения строительных работ существенно их упрощает и ускоряет, сметная стоимость кровли уменьшается.

Стропила и балки перекрытия изготовлены из досок 150×50 мм. Стропильная система самая сложная – вальмовая многоскатная. Соединительные элементы – металлические перфорированные пластины. Для ускорения и упрощения работ рекомендуется подготовить простой, но очень функциональный шаблон из отрезков досок . Как сделать приспособление?

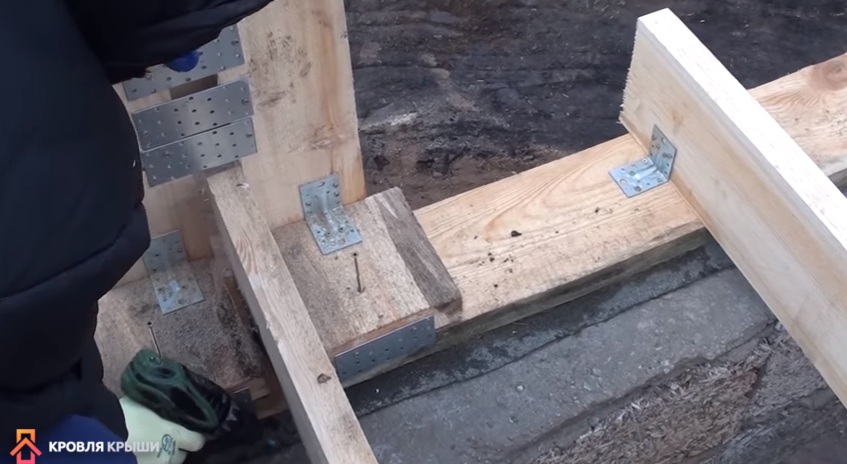

1. Заготовьте четыре отрезка досок толщиной 25–30 мм. Два куска длиной примерно 20 см и два длиной 40 см.
2. Две короткие доски прикрутите уголками к двум длинным, при этом оставьте между ними зазор, равный толщине доски перекрытия. Во время соединения стыкуйте их не точно по торцам, а приподнимите на 2–3 см от края длинных. Этот выступ служит упором о мауэрлат во время пользования шаблоном.
3. На расстоянии примерно 30 см от низа длинные доски скрепите между собой металлическим перфорированными пластинками, для повышения прочности с противоположной стороны стяните их досками или кусками фанеры. Добейтесь, чтобы приготовленный шаблон был жестким и не шатался во время пользования.

Такое простое приспособления существенно облегчает выполнение запилов стропилин для их соединения с балками перекрытия.

Как быстро и качественно делать запилы для соединения

Во время замеров будем пользоваться самодельным приспособлением.

Шаг 1. Поставьте приспособление короткими досками на мауэрлат, балка потолка должна располагаться между ними. Небольшие выступы в нижней части упираются о мауэрлат с наружной стороны. Длинные доски строго вертикальны и располагаются на одной линии с плоскостью фасадной стены дома.

Шаг 2. Немного прикрутите приспособления к мауэрлату, это облегчит дальнейшие работы. Для прикручивания лучше пользоваться длинными и тонкими саморезами, до конца затягивать их не надо.

Шаг 3. Отрезанную по длине стропилину поставьте ребром на верхнюю плоскость балки перекрытия. Угол доски должен опереться о металлические пластины приспособления.

Верхняя часть стропилины должна лежать на своем месте, в нашем случае на диагональной (вальмовой) стропильной ноге.

После запиливания угол стропильной ноги должен лежать точно по краю мауэрлата. Желательно, чтобы такое же положение занимали и балки перекрытия, но некоторые строители не могут точно снимать их размеры. Балки получаются различной длины и редко располагаются в нужном положении.

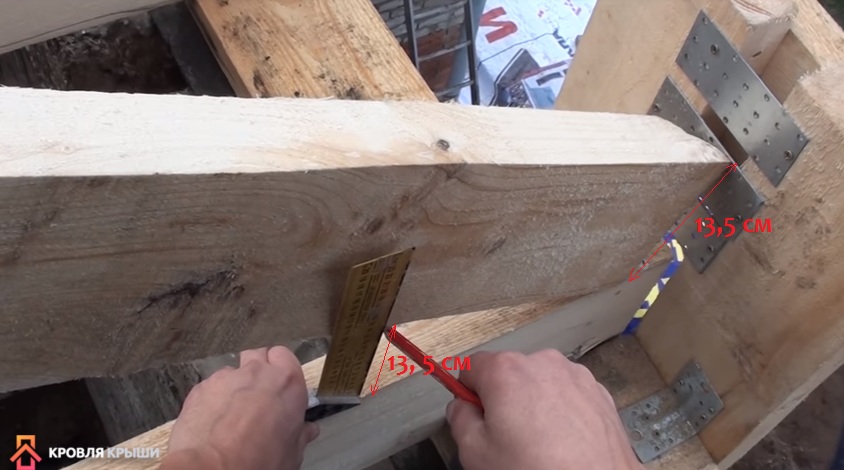

Шаг 4. Отмерьте горизонтальную линию отрезания примыкания. Делать это можно двумя способами.

1. При помощи строительного уровня. Можно пользоваться небольшим инструментом. Проведите с угла стропильной ноги горизонтальную линию. Все просто, быстро и точно.
2. При помощи строительного угольника. Замерьте расстояние от балки перекрытия до верхнего угла стропильной ноги. Поставьте угольник на плоскость балки и ведите его до тех пор, пока щель между балкой и стропилиной не будет равной такому же значению, в нашем случае 13 см. В нужном месте поставьте метку. Соедините эту метку с углом стропильной ноги. Должна получиться линия, параллельная плоскости балки перекрытия. Отнимите доску и отрежьте лишний кусок.

Соединение получится ровным, никаких выступов стропильных ног не будет. Далее нужно сделать замеры отрезания верхней части стропильной ноги. Для этого нижний участок ставится на место и придерживается помощником. В месте состыковки верхней части обыкновенной и вальмовой стропилин при помощи линейки нарисуйте линии отрезания. По очереди плотно прижимайте линейку к боковым граням вальмовой стропилины и с двух сторон отметьте вертикальные линии.

Прикладывают линейку и чертят линию на доске

Важно. Никогда не делайте разметку верхнего узла примыкания без запиливания нижнего. Некоторые неопытные строители одновременно отмечают нижнюю и верхнюю части стропилин, а потом их отрезают. При таком алгоритме работы всегда будут зазоры, для их ликвидации стропилину придется смещать в сторону. А это изменяет шаг между ними. Дело в том, что после зарезания нижнего стыка изменяется угол примыкания верхнего узла.

Как готовить стропила к креплению на земле

Настоящие профессиональные строители почти все элементы стропильной системы готовят на земле по чертежам или шаблонам, нумеруют их и в таком виде поднимают на здание. Такой метод работы не только в разы ускоряет процесс строительства, но и значительно повышает безопасность труда. Плотникам больше нет необходимости много раз ходить по временному настилу для снятия размеров и запиливания досок, соединение элементов выполняется с первого раза. Но для того чтобы готовить элементы на земле, нужно иметь большой опыт, работы выполнять внимательно и ответственно. По такому алгоритму строятся дома за рубежом, большой производительностью труда рабочих объясняются их высокие, в сравнении с отечественными, заработки. Рассмотрим процесс изготовления на земле самых простых стропильных ферм для соединения с балками перекрытия.

Шаг 1. Если нет точных рабочих чертежей стропильных ферм, то следует изготовить шаблон. Делается он из обыкновенных досок толщиной примерно 25 мм. Готовить шаблон надо на доме, проверять правильность в нескольких местах. Дело в том, что каменщики иногда допускают ошибки, из-за которых фасадные стены непараллельные, разброс по углам может достигать несколько сантиметров. Этот брак не оказывает влияния на крепление стропилин к балкам перекрытия по отдельности, но в случае с готовыми фермами могут возникать проблемы.

Шаг 2. Положите шаблон на ровный участок возле дома. Принесите первую стропильную ногу и уложите ее на одну сторону шаблона фермы, выровняйте положение.

Шаг 3. Таким же образом уложите вторую ногу на свободную сторону шаблона. Карандашом нарисуйте линии примыкания стропильных ног в верхней части фермы. Обращайте внимание, чтобы элементы не смещались во время разметки.

Шаг 4. Бензиновой или электрической пилой отрежьте лишние куски досок.

Важно. В верхней части ферм стропильные ноги будут соединяться в полдерева, для этого нужно сделать специальные запилы. Работать можно бензиновой пилой.

Как правильно запилить соединение?

Практический совет. Такие точные запиливания можно делать только полностью исправной бензиновой пилой с идеально заточенной цепью. Если угол заточки неверный, то полотно пилы ведется в сторону, ровно удержать инструмент руками невозможно. Эту пилу можно использовать лишь во время заготовки дров.

Шаг 5. Такие же операции сделайте и со второй стропилиной. Положите отрезанные ноги на шаблон, проверьте правильность отрезания, поправьте положение досок вдоль всей длины шаблона. Все в норме – соедините ноги фермы в верхнем узле. Можно пользоваться обыкновенными гвоздями, это быстро, дешево и надежно.

Шаг 6. Для повышения прочности и устойчивости фермы в верхней части зафиксируйте ноги горизонтальной стяжкой. В этих целях допускается пользоваться тонкими досками, элемент работает на разрыв, толщины 20–25 мм вполне достаточно для сопротивления нагрузкам. Пиломатериалы на растяжение имеют высокие показатели прочности, проблемы возникают при их сжатии. Доски прогибаются, конструкция полностью теряет устойчивость и первоначальные геометрические формы.

Шаг 7. Пилой отрежьте нижние концы стропильных ног.

Угол на шаблоне должен быть таким, чтобы соединение элементов было максимально плотным.

Важно знать, что при правильном соединении узлов стропильной системы прочность конструкции должна поддерживаться и за счет сил трения между элементами. Доски должны прижиматься друг к другу с такой силой, чтобы трение не позволяло им смещаться. Какие условия для этого надо соблюдать?

1. Первое. Плоскость примыкания должна быть максимально ровной, площадь максимально большой.
2. Второе. Усилие прижатия элементов должно быть таким, чтобы силы трения достигали больших значений.

Ни в коем случае элементы стропильной системы в узлах крепления не должны держаться только на метизах. Всегда надо помнить, что они предназначены для притягивания досок, а не для их удержания. Все болты рассчитываются на разрыв, а не на срез.

Загибают гвозди молотком (стропильная ферма перевернута)

Перевернули стропильную ферму и шаблон, сделали разметку для обрезки нижних краев

Как показывает практика, изготовление стропильных ферм и подготовка узлов соединения с балками перекрытия на земле ускоряет процесс строительства крыши в несколько раз. Сам узел может фиксироваться металлическими пластинами по бокам, гвоздями или болтами в торец, скобами и т. д. Как уже упоминалось, для увеличения устойчивости стропильной системы такого типа рекомендуется устанавливать между стропилами и балками вертикальные упоры.

Видео – Как запиливать стропила под нужным углом и нужных размеров

В этой части цикла Каркас из досок своими руками я расскажу об установке потолочных балок и постоянных укосин. Так как пролет потолочных балок был слишком велик, более 6 метров), возникла необходимость сделать еще одну балку (потолка и пола) - перпендикулярно остальным. Поэтому я также рассмотрю правильное устройство поперечных балок пола и потолка.

Установка поперечной балки потолка и пола

На рисунке 1, ниже, видно, что в месте расположения балки предусмотрена перегородка. Поперечная балка на рисунке 1 обозначена красным цветом.

Поперечную балку пола я сделал так, чтобы впоследствии лаги пола легли на нее без выпилов. Как видно на рисунке 3, поперечная балка пола сделана из нескольких брусков, стянутых саморезами. Бруски 50х70 мм, взято 5 брусков, итого ширина поперечной балки пола 250 мм высота 70 мм.

Установка продольных балок потолка

После установки поперечной балки потолка я установил продольные балки потолка.

Рис 4. Продольная балка потолка

Выполнил продольные балки из той же доски, толщиной 50 мм и шириной 150 мм. На концах продольных балок, ложащихся на внешние стены, сделал выпил 50/50 под верхний брусок (виден на рисунке 4). А те концы, что ложатся на поперечную балку просто скрепил между собой с помощью отрезка доски и прикрепил металлическим уголком к поперечной балке (немного видно на рисунке 5).

Рис 5. Крайние потолочные продольные балки, прикрепленные к бруску

Расстояние между продольными потолочными балками сделал 1200 мм под размер рулонной теплоизоляции. Эти балки я расположил таким образом, чтобы ни одна балка не встала над оконным проемом, для этого шаг кое где пришлось сделать чуть меньше, а кое-где чуть больше.

Важно: если вы собираетесь сделать жилой этаж над потолочным перекрытием, часто ходить по потолочному перекрытию, хранить на чердаке какие-то вещи, то при пролетах как у меня в 4 метра и 150 мм толщине доски, шаг нужно сделать меньше - 600 мм либо добавить балок позже.

Крайние продольные балки потолка я притянул саморезами к бруску сбоку, так что они стали в одной плоскости со стеной. Выступ балок за внешнюю стену предусмотрел в 300 мм, видно на рисунке 6.

Рис 6. Выступ потолочных балок на 300 мм за несущую стену

Потолочные балки у меня являются так же и опорой для стропил, для того и сделан выступ в 300 мм. Для установки на них стропил сверху на концах балок с отступом от края 50 мм поставил брусок 50\50 мм (рисунки 7 и 6).

Рис 7. Брусок для установки стропил

Конструкция и установка постоянных укосин

В это же время делал постоянные укосины на стенах, таким образом:

Прикладывал доску шириной 100 мм и толщиной 25 мм к стойкам стены, обводил карандашом. Затем делал надпилы в стойках и вырубал стамеской углубления в них.

Рис 8. Надпилы в стойках под укосины

После чего на монтажную пену прикручивал саморезами ту же доску.

Рис 9. Установка постоянных укосин

Рис 10. Установка постоянных укосин

Вот основные моменты, которые я старался учесть при расположении и установке постоянных укосин:

• располагать укосины я старался так, чтобы "захватить" ими все стойки каркаса;
• как правило, начинал укосину от средней стойки к углу с подъемом к углу (видно на рисунке 11);
• начало укосины поднимал от нижней обвязки приблизительно на 500 мм;
• на стене с окнами укосина начиналась от угла с подъемом к оконному проему, чтобы дополнительно закрепить стойку, образующую проем;
• между окнами ставил укосины произвольно.

Рис 11. Стойки каркаса с постоянными укосинами В следующей статье цикла Каркас из досок своими руками. Сборка и установка стропильной системы, мы расскажем о сборке и установке стропильной системы.

Фото
Потолочные балки как элемент декора устанавливаются в помещениях для придания интерьеру оригинальности и неповторимости. Это могут быть и выпущенные наружу несущие балки, и имитации, изображающие потолочные балки. В любом случае каждая из них создаст в комнате атмосферу уюта и тепла.

Схема крепления полиуритановой балки на потолок при помощи брусков и саморезов.

Виды балок для потолка

Потолочные балки устанавливают в различных помещениях, таких как загородные дома, городские квартиры и т.д. Они используются также для того, чтобы разграничить зону, например, отделить гостиную от столовой комнаты. Существуют потолочные балки, выполненные из дерева и полиуретана.

Планировка деревянных балок осуществляется заранее, т.е. еще на этапе проектирования и строительства дома. Самой распространенной древесиной для их изготовления считается лиственница. Так как они выполнены из натуральных материалов, являются экологически чистыми. Под такими балками можно с легкостью скрыть все коммуникации, провода и существующие перепады на потолке.

Схема размещения заготовок для монтажа декоративных балок.

К недостаткам деревянных элементов можно отнести то, что они обладают значительным весом, их не так просто установить самостоятельно. Еще они подвержены гниению, порче микроорганизмами и имеют низкую влагостойкость.

Благодаря тому, что балки выполнены из натуральной древесины, их природную красоту можно усилить с помощью шлифовки и пропитки лаками. Можно создать для них благородный вид, придавая материалу искусственную старость. А дополнительно они украшаются либо резьбой, либо росписью, либо керамикой.

Полиуретановые балки — это имитация натуральных деревянных элементов. Их легко устанавливать самостоятельно, так как они имеют небольшой вес. Так как они выполнены из искусственных материалов, обладают повышенной влагостойкостью и не подвергаются гниению. Детали из полиуретана изготавливаются П-образной формы, поэтому под ними хорошо скрываются и коммуникации и трубы. На них можно создать как гладкую лакированную поверхность, так и старую растрескавшуюся.

Балки для потолка: гармония в стиле

Декоративные элементы на потолке в виде балок можно использовать в различных стилях, начиная от классики и заканчивая хай-теком. Если интерьер выдержан в элегантном классическом стиле, то поверхность балок должна быть гладкой и лакированной.

Схема конструкции потолочных фальшбалок.

При присутствии в интерьере элементов роскоши лучше всего их окрасить в светлые цвета, например, в тон серебра, и декорировать резьбой или росписью. Для интерьера, выполненного в современном стиле, применяются детали с гладкой поверхностью. Они могут быть окрашены как в темные и светлые тона, так и в более яркий озорной цвет с применением на них подсветки.

В стиле хай-тек (лофт) отлично смотрятся балки, окрашенные краской с металлическим эффектом, которые гармонируют с кирпичной кладкой. Если дом оформлен в сельском стиле, то декорировать его лучше элементами, выполненными под старое дерево. По цвету они могут быть как светлыми на темном потолке, так и очень темными с грубоватой отделкой на светлом фоне.

Любителям французского сельского стиля — прованса — для декора лучше использовать хорошо обработанные и выбеленные балки из дерева. Для оформления помещений в этническом стиле используются либо натуральные потолочные элементы, либо их имитация из полиуретана с фактурой, выполненной под дерево.

Схема устройства балочного потолка.

При выборе цветовой гаммы для балок на потолке нужно соблюдать гармонию. Так, например, отлично смотрится конструкция с контрастным цветовым решением. В этом случае для выделения декора выполняется сочетание темной древесины с белым потолком или наоборот.

А для более яркого интерьера можно сочетать любые цвета, например, желтый потолок и синие балки, бирюзовый потолок и белые балки. Можно сделать и так, чтобы декоративный элемент был одного цвета с поверхностью потолка. При этом окрашенные в тон детали будут придавать помещению выразительную структурность и визуально увеличат объем комнаты.

Выбирая для декора цветовое решение, нужно помнить, что установленные на потолке балки должны сочетаться с одним из элементов интерьера по цвету, например, с оттенком мебели или с напольным покрытием.

Также следует помнить, что темный декор смотрится громоздко и придает помещению ощущение графичности. Светлые же оттенки выглядят более легкими и утонченными, придавая обстановке сдержанную холодность.

Установка декоративных балок

Потребуются:

• металлические профили;
• шуруповерт;
• жидкие гвозди;
• гипсокартон или фанера.

Этапы установки декоративных балок на потолок.

Балки отлично смотрятся в помещениях с высокими потолками. В этом случае для придания комфорта комнате декоративные элементы устанавливают, отступая от поверхности на некоторое расстояние. Для того чтобы визуально прикрыть низкий потолок, выполняется конструкция, которая плавно переходит на стены, либо на них располагаются планки под цвет балок.

С помощью декора можно создать видимость изменения геометрии помещения. В этом случае в узких комнатах элементы устанавливаются по их ширине, а чтобы вытянуть помещение — по самой длинной стене. Если в интерьере нужно выделить только часть комнаты, то балки можно расположить в виде елочки или решетки. Или с их помощью можно разделить помещение на зоны, располагая декор на их стыке и вмонтировав в него светильники.

Под декоративными элементами с легкостью скрываются все коммуникации, такие как электропроводка, трубы и т.д. Поэтому освещение можно устанавливать непосредственно на них. Для этого можно врезать светильники прямо в балку либо закрепить на ней с помощью кронштейнов. Очень оригинально смотрится конструкция с монтированной на ее верхней части светодиодной лентой.

Если установлен подвесной потолок, который закрывает всю проводку, то балка в этом случае будет служить только элементом декора. При этом на нее можно нанести различную роспись в виде орнамента, которую нужно дублировать и на других элементах интерьера. Если декор расположен на кухне, то на него можно расположить специальное приспособление с подвесами (рейлинг), на котором хранятся кухонные принадлежности.

Установка балок из полиуретана на потолке может быть выполнена несколькими способами. Если декор имеет тяжелый вес, то сначала в местах его дальнейшего монтажа делается обрешетка из металлических профилей или деревянных реек (бруса). Затем на нее фиксируются балки с помощью саморезов. Более легкие по весу элементы крепятся к потолку жидкими гвоздями. Для большей надежности используется комбинированный метод крепления. При этом детали и приклеиваются, и фиксируются к обрешетке.

Можно для интерьера комнаты изготовить балку самостоятельно из гипсокартона или фанеры. Для этого на потолке выполняется разметка, для каждого элемента устанавливается прочный каркас из металлических профилей. После этого из материала вырезаются детали необходимого размера. Затем они прикручиваются к подготовленному каркасу с помощью саморезов. В конце все получившиеся короба обрабатываются шпаклевкой, потом грунтовкой и далее покрываются краской или оклеиваются пленкой под древесину.

В этой части рассказа о строительстве каркасного дома мы с вами рассмотрим устройство перекрытий в доме. Как соорудить потолок своими руками? Читайте внимательно!

Перекрытия могут быть различными - межэтажными, мансардными и, как в нашем случае, - чердачными.

Для каркасного одноуровневого дома вполне подойдет деревянное перекрытие. Его сооружение является простым в исполнении и вам не потребуется в помощь применение каких-либо грузоподъемных механизмов.

Материалы:

• бревна или брусья для потолочных балок (подойдут только хвойные породы древесины, причем бревна должны быть хорошо просушенными в течение трех-четырех месяцев)

необходимый размер балок (из бруса) указан в таблице:

• доски обрезные шпунтованные (хвойные, толщиной 25-28 мм)
• брус для стоек (хвойный, сечением 100×80 см)
• крепежный материал (скоба строительная, гвозди длиной в 2 раза больше толщины используемой потолочной доски)

Установка потолочных балок

1. На концах брусьев делаете выборку четверти по всей ширине бруса, длина выборки должна соответствовать ширине ответного верхнего бруса, связывающего каркас дома
2. Выборку нужно сделать одновременно на всех брусьях, после чего можете приступать к установке балок
3. Установку потолочных балок вам лучше всего осуществлять, так называемым «маячным» способом. Вначале вы устанавливаете на место крайние балки, после промежуточные. Далее следует проверить правильность их укладки при помощи строительного уровня.
4. Крепление балок к брусу, связующему каркас дома, вы можете осуществлять, используя металлические или деревянные шипы, длинные гвозди (не менее 150 мм) либо строительные скобы.

Примечание: для устройства потолка, лучше использовать балки, имеющие цельную длину - без стыков также в качестве балок могут быть использованы спаренные доски толщиной 50 мм, скрепленные между собой при помощи крепежных материалов имеющих резьбовое соединение (например, болтами).

Установка опор для потолочных балок внутри дома
Порядок установки опор из бруса для потолочных балок, должен быть продуман заранее, в соответствии с планировкой дома (как у вас будут расположены комнаты, кухня и т.д.).

Это необходимо для того, чтобы опоры для потолочных балок в дальнейшем можно было использовать для устройства межкомнатных перегородок.

Перед тем как установить опоры, вам следует сделать предварительную разметку на полу и по ней произвести укладку бруса (нижнее основание перегородки). В брусе необходимо заранее сделать пазы для стыка со стойками опор, в которых также должен быть предусмотрен ответный соединительный паз.
Когда нижний брус прикреплен к полу, можно устанавливать опоры (они должны иметь одинаковую длину)
Опору из бруса и потолочную балку скрепляйте между собой с двух сторон при помощи строительной скобы.

Важно! Конструкция пола для установки перегородок по его поверхности должна быть надежной. В предыдущей статье мы уже рассмотрели устройство полов. Так вот, частота установки опор под лаги и самих лаг должна отвечать наименьшему числу расстояния их друг от друга (расстояние вы определяете самостоятельно, ведь количество лаг зависит от общей площади дома).

Крепление досок к потолочным балкам

• Доски крепите к потолочным балкам, начиная от стены дома, чтобы было удобно вставлять шпунт одной доски в паз другой. Соответственно, паз доски должен быть расположен внутрь дома.
• Крепление досок к балкам осуществляете при помощи гвоздей (если толщина доски равна 30 мм, то длина гвоздя должна быть не менее 60-70 мм).

Прочности несущих систем кровли необходимо уделять особое внимание, поскольку от этого зависит защита здания от непогоды. Ошибки, допущенные при креплении стропил к балкам, чреваты большими неприятностями, вплоть до ремонта крыши или даже ее демонтажа и создания нового каркаса. Стропильные балки - это незаменимая часть всей конструкции крыши. Их изготавливают из древесины и металла, в продаже также имеется балка жб стропильная.

При разработке проекта кровли и при ее создании учитывают множество факторов, создающих нагрузки на стропильные конструкции, среди них:

• вес покрытия и других элементов кровельного «пирога»;
• сила ветра;
• наибольшая возможная толщина снега на крыше;
• наличие оборудования и других нагрузок на каркас.

К основным элементам кровельной конструкции, на которые ложится больше всего нагрузок, относятся:

• стропильная система или ферма;
• составные балки.

Безусловно, качество материала, из которого производятся вышеперечисленные материалы, имеет огромное значение, но не менее важным является прочность и надежность соединения элементов крыши между собой.

Двутавровые деревянные балки

Двутавровые деревянные балки - это конструктивный материал, который применяют для строительства зданий по каркасной технологии, а также для устройства перекрытий. У них отсутствуют недостатки, присущие древесине, а благодаря наличию двутаврового сечения достигнуты высокие прочностные характеристики. Стыковка двутавровых балок производится при помощи плотницкого инструмента.

Способы крепления стропил к стенам

На сегодняшний день основные варианты установки стропил и крепления их к стенам домов следующие:

Крепежные детали для стропил

Для сборки стропильной конструкции используют деревянные элементы и металлические изделия. К деревянным крепежам относятся: бруски; треугольники; нагели и т.д.

Металлические крепежные детали – это гвозди, болты, стальные уголки, шурупы, шпильки, хомуты, скобы, специальные устройства для стропил, называемые салазками или ползунками и многое другое.

Крепления для балок WB используют при монтаже несущих балок для деревянных конструкций при постройке домов из дерева. Его преимущество заключается в том, что не требуется врезка в балку, а крепление выполняется при помощи гвоздей, шурупов или анкерных болтов.

Способы крепления стропил к мауэрлату

Наиболее распространенным способом крепления стропил в нижней части считается их соединение с мауэрлатом (читайте: " "). Несмотря на его популярность, выполнить качественно такую работу получится не у каждого строителя, а это не может не отразиться на прочности и надежности крыши.

До того, как крепить стропила к балкам мауэрлата внизу стропильной ноги делается специальный вырез. Устанавливать без этого стропила нельзя, поскольку при малейшей нагрузке плоская грань бруса соскользнет с поверхности балки. Что касается выемки в мауэрлате, то делать ее или нет, зависит от материала его изготовления.

В случае применения древесины твердых лиственных пород, специалисты рекомендуют делать в балке надрез – она вместе со сделанной в стропильной ноге прорезью будет создавать упорный замок. Когда мауэрлат изготовлен из хвойной древесины, прорези делать нежелательно, так как они приведут к ослаблению конструкции. От способа, каким выполнено крепление балок к мауэрлату зависит состояние кровли в разных погодных условиях (прочтите ещё: " ").

Соединение балки со стропильной ногой

Крыша дома под действием на нее нагрузок стремится разъехаться в стороны и вниз. Чтобы этого не допустить, используют различные конструктивные решения, препятствующие смещению элементов каркаса кровли.

Так было придумано вырезание выемок в ноге стропил, которое можно выполнить с помощью таких соединений как:

• зуб с одним упором;
• зуб с шипом и упором;

Крепление стропил к мауэрлату, смотрите на видео:

Врубку с одним зубом используют, когда у крыши большой угол уклона. Это означает, что крепление стропил к балкам перекрытия производится под углом больше 35 градусов. В ноге вырезают зуб с шипом, а в балке для входа шипа создают гнездо. При этом глубина выемки не может быть более 1/3 или 1/4 части толщины балки, в противном случае происходит ослабление элемента. Врубку производят, отступив от края балки 25 – 40 сантиметров, тогда удастся избежать вероятности сколов. Чтобы не допустить сдвига соединения в бок, одинарный зуб необходимо создавать вместе с шипом.

Врубку с двойным зубом выполняют для пологих кровель, когда угол между элементами соединения не превышает 35 градусов, ее выполняют одним из таких способов:

• два шипа;
• упор без шипа;
• упор, дополненный шипом;
• соединение по типу замка с двумя шипами и другие варианты.

Для обоих зубов глубина врезки обычно одинаковая. Но в ряде случаев первый дополненный шипом зуб врубают на 1/3 толщины балки, а второй – на 1/2.

При создании крыш встречается такой способ устройства стропил, когда соединяют стропильные ноги и деревянные потолочные балки перекрытия, но его используют редко. В данном случае в ноге вырезается зуб-упор так, что одна из его плоскостей ложится на плоский край балки, а другая плоскость упирается в запил, сделанный глубиной в 1/3 часть толщины балки. Для надежности помимо врубки выполняют дополнительное соединение при помощи хомутов, болтов, проволочных петель или полосок металла.

Соединение стропил на коньке крыши

В настоящее время в сфере строительства при создании стропильной системы используется 3 способа соединения стропил на коньке:

• соединение встык;
• установка на коньковый прогон;
• крепление внахлест на коньковый прогон.

Чтобы понять, какой вариант предпочтительнее, необходимо разобраться, как их выполняют.

Соединение встык . Верхнюю часть ноги стропила обрезают под углом, который равен углу наклона кровли и упирают ее в другую стропильную ногу, на которой также выполнена обрезка только в противоположном направлении. Такую работу выполняют согласно предварительно выполненному шаблону. В ряде случаев для обеспечения в упоре большего напряжения, обрезку выполняют при проведении монтажа, при этом пропил делается через оба бруска, в результате чего две плоскости плотно прилегают одна к другой. Затем стропила между собой соединяют при помощи длинных гвоздей.

Когда используется данный способ, для дополнительного крепления применяют металлическую или деревянную накладку – ее устанавливают при помощи болтов или забивают гвозди в месте стыка.

Установка на коньковый прогон . Этот способ во многом похож на предыдущий метод. Отличие заключается в монтаже коньковой балки. Подобная отличается надежностью, но ее не всегда можно использовать, поскольку здесь требуется дополнительный монтаж опорных балок и тогда чердаком не очень удобно пользоваться.

Этот вариант позволяет выполнять работу по установке каждой пары стропильных ног непосредственно на месте без предварительных работ и применения шаблонов. Верхний край ноги в данном случае упирается в коньковую балку, а нижний - на мауэрлат.

Крепление внахлест на коньковый прогон . Выполнение работ проходит аналогично предыдущему варианту, только верхний стык стропил осуществляется внахлест. Они соприкасаются вверху не своими торцами, а боковыми сторонами. Крепежными элементами являются болты или шпильки.

Ремонт стропильной конструкции

Частный дом эксплуатироваться может не один десяток лет и часто возникает ситуация, когда необходимо отремонтировать элементы стропильной конструкции. Состояние каркаса крыши и кровельного покрытия необходимо постоянно контролировать, поскольку их разрушение приводит к большим неприятностям. При обнаружении дефектов надо принимать экстренные меры.

Проблема: начал загнивать конец стропильной ноги , опирающийся на мауэрлат. В такой ситуации на перекрытие чердака помещают бревно, оно должно опираться на несколько балок (установка балок перекрытия должна быть надежной). Под ремонтируемую стропильную ногу подкладывают подкосы – надо, чтобы они упирались в бревно. Между крайним подкосом и местом загнивания расстояние должно превышать 20 сантиметров. После того, как поврежденный отрезок удален путем выпиливания, на его место монтируют предварительно подготовленный вкладыш.

Проблема: в середине стропильной ноги обнаружено гниение древесины . С целью усиления стропильной конструкции по обеим сторонам поврежденного элемента прибивают деревянные накладки из досок толщиной 50-60 миллиметров. Гвозди для крепления забивают по их краям в неповрежденную часть стропила.

Проблема: поврежден мауэрлат . Когда это незначительный участок, специалисты советуют установить подкосы с прикрепленной к ним при помощи скоб стропильной ногой. Подкосы монтируют с опорой на неповрежденную часть мауэрлата. В том случае, если область повреждения мауэрлата значительна, тогда к стропильной ноге прибивают накладку из досок, их в свою очередь крепят в новый мауэрлат, устанавливают который немного ниже поврежденного. Монтируют дополнительный мауэрлат в стену с использованием штырей, при этом выполняют в соответствии проекта.

Проблема: в стропильной ноге появилась трещина , в результате чего произошел прогиб кровли. Для проведения ремонта надо заготовить 2 доски, одна из них станет отжимной стойкой, а вторая - для нее опорой. Опорную доску крепят перпендикулярно несущим балкам перекрытия чердака. Отжимную стойку устанавливают на ранее закрепленную опору и подводят ее под прогиб ноги. Между концом отжимной стойки и опорной доской вбивают 2 клина один навстречу другому. Их продолжают забивать, пока прогиб не будет устранен. На место, где располагается трещина, накладывают две доски, длина которых не менее, чем на метр превышает размер поврежденного участка. Их закрепляют болтами. Затем клинья выбивают, убирают опорную доску и временную стойку.

Проблема: требуется усиление стропильной системы , поскольку новый кровельный материал тяжелее прежнего. Для этого увеличивают основное сечение стропил, наращивая его досками. Какую величину необходимо нарастить (но не более 5 сантиметров) определяют при помощи расчетов (читайте также: " "). Прокладку и стропильную соединяют с использованием гвоздей.
