Порой нам на даче требуется что-то распилить, например сухой старый ствол дерева для печки или для мангала. Вот как раз для такого случая и пригодятся козлы для распиловки дров - сделать такие можно своими руками. Козлы будут складные, что позволит убирать их в сарай, если они не требуются в данный момент.
Главный элемент конструкции козлов - крестовое соединение двух рам, раскладывающихся в форме Х. Удерживающие элементы - поперечные планки, закрепленные саморезами на рамы. Эти планки препятствуют дальнейшему раскладыванию конструкции козлов.

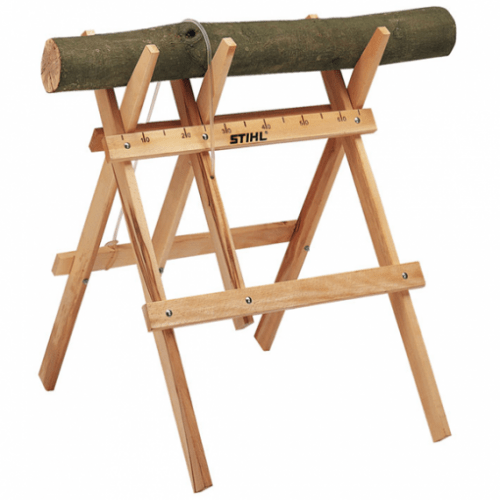

Конструкция козлов для распиловки дров состоит из трех Х-образных соединений и четырех поперечных планок. Все размеры приведены на чертеже выше. Изделие получается устойчивое, способное выдержать даже крупное бревно.
Козлы рекомендуется соединять на болты с шайбами, чтобы было удобно складывать после использования. Если же вам не принципиально делать складную конструкцию, то можно ограничиться мебельным шурупом, или просто четырьмя саморезами.
На подготовленных брусках сверлим отверстия для крепления шурупа, если решили делать складной вариант. Если решили делать стационарные козлы, то можно разметить места будущих саморезов.
Также высверливаем отверстия под саморезы на поперечных планках, которые будут держать упор и не давать козлам разъезжаться.

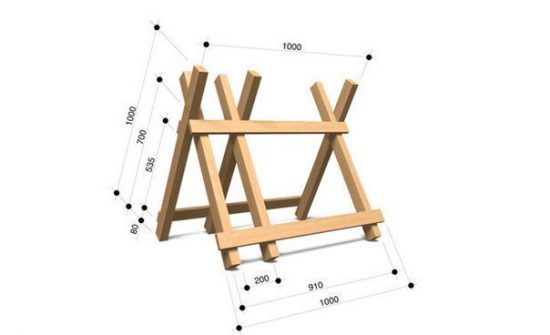

На чертеже выше показаны размеры и места высверливания отверстий на планках. обратите внимание, что для каждой из сторон расстояние между отверстиями разное.
Козлы для пилки дров своими руками - сборка

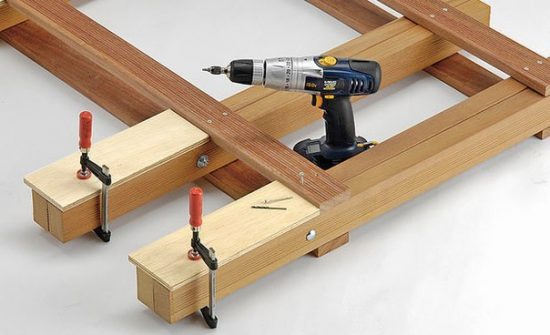

Сборка козлов для пилки дров происходит следующим образом - струбцинами закрепляем брус и по уровням крепим поперечные планки. Затем вкручиваем болты и фиксируем их гайками на шайбах.

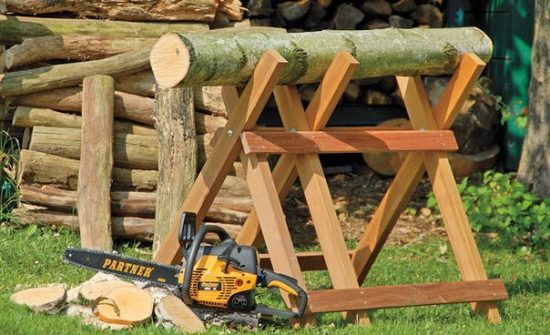

Вот так будут выглядеть козлы в собранном виде. Их можно повесить на гвоздь в сарае на стену и они будут занимать совсем мало места.
Ну и еще разок покажу козлы в работе. По-моему очень удобно и практично получилось! Берите себе на заметку, покупайте материалы и делайте такие козлы для пилки дров своими руками! Всего доброго!
Козёл самодельный
Козлы для распиловки дров – какими характеристиками отличается это классическое приспособление, и каким образом его можно изготовить самостоятельно.
Станок, как и любой распилочный агрегат, делается последовательно. Подготовительные работы начинаются из создания чертежа и наброски размеров. На схеме указываются точные размеры даже самых меленьких деталей: дюбелей, шайб и других соединительных элементов.
Только тщательно проработанная схема позволит избежать доработок и значительно ускорит сборку.Правильно подобранные размеры материалов на чертеже позволяют сконструировать устойчивую, легкую и удобную станину для распилки дерева. При создании чертежа обязательно учитывайте свои индивидуальные особенности и вид инструмента, с которым вы будете работать.
Время и практика показали, что от высоты крепежей для фиксации бревна зависит скорость распиливания и энергетические затраты. Слишком высокое расположение бревна приводит к снижению скорости обработки. Слишком низкое расположение бревна увеличивает затраты энергии.
Оптимальная высота опоры для укладки бревна составляет 90 – 120 см. Именно такая высота позволяет трудиться с прямой спиной и без прикладывания больших усилий, в таком положении руки устают максимально медленно.
Конструкция козла зависит от типа применяемого инструмента для распилки дров. Например, распилка дров двуручной пилой требует наличия специального упора для свободной руки. Работая бензопилой, вы должны позаботиться о надежном креплении заготовки. Что касается современных инструментов по работе с бревнами, то они требуют много свободного места и надежного крепления.
Самостоятельное изготовление козла для работы с обычной пилой
Для изготовления приспособления нам понадобится
- Отрезок бруска 100х100 для основы, длиной 1 метр;
- 4 отрезка бруска 50х50 для ножек, диной 1 метр;
- 2 отрезка бруска 50х50 для рожек, длиной 0,35 м;
- 2 отрезка бруска 80х80 для усилителей под ноги, длиной 1,3 м;
- Упаковка саморезов по дереву 45*100 мм;
- Химические средства для обработки дерева и морилка.
Стоит отметить, что для изготовления козла своими руками необязательно покупать новые бруски, в качестве материалов подойдут старые, но еще годные доски.
Перечень необходимых инструментов
- Строительный уголок;
- Ножовка по дереву и металлу;
- Обычный карандаш;
- Стамеска;
- Молоток;
- Рулетка;
- Крестовая и обычная отвертки;
- Малярная кисточка.
Брус для основания размечается для 12-ти пропилов на равные части. После распиливания должно получиться 6 заготовок с глубиной реза 2,5 см. Они используются для ножек и рожек. Совет: выполняйте пропилы на 40-45 мм, это позволит установить между брусьями лучший натяг. Брусья с хорошим натягом увеличивают стойкость всей конструкции.
Пропилы обрабатываются стамеской, куда вставляются напиленные бруски необходимого размера. Если бруски плохо вставляются в пазы, то можно пристукнуть их молотком или своими руками. Готовая конструкция закрепляется саморезами и отставляется в сторону.
Бруски с сечением 80*80 понадобятся для установки усилителей под ноги. Они монтируются на каркас по диагонали. Приставьте их с обеих стороны к каркасу и отметьте необходимую длину. На этом этапе козлы для пилки дров лучше делать с напарником. Пока вы своими руками прибиваете диагональные крепления, ваш напарник держит каркас.
Готовую конструкцию необходимо обработать морилкой и химическими средствами. После обработки химическими средствами приспособление для распилки дров необходимо просушить на солнце в течение 2-3 дней. По истечении этого срока козел можно использовать.
Самостоятельная сборка козла для работы с двуручной пилой
Двуручная пила «Дружба»
Двуручная пила кардинальным образом отличается от обычной пилки. Для работы с таким инструментом требуется два человека, соответственно, конструкция козла отличается процессом сборки и видом используемого материала.
Х-образные стойки не годятся для работы с двуручной пилой, поскольку переменные усилия с двух сторон приводят к расшатыванию и опрокидыванию узких конструкций.
Стоит отметить, что Х-образные приспособления можно делать своими руками, только для их изготовления понадобится крепкая древесина с сечением 10 см. Нижняя опора традиционно делается на 20-30 см шире. Такая схема сборки увеличивает устойчивость и надежность стоек опоры.

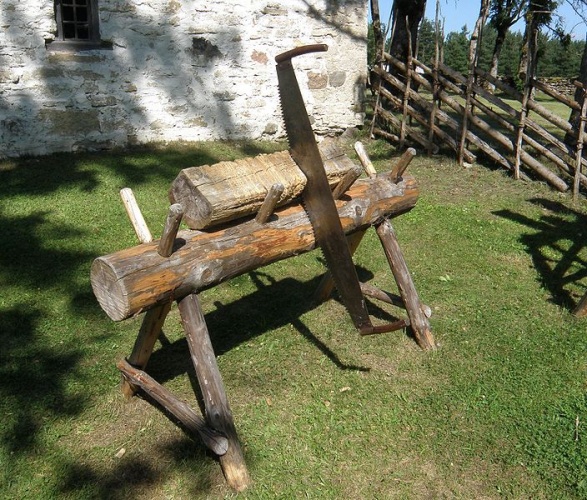

Для работы с двуручной пилой все же лучше делать козел на трех ножках – с двумя в рабочей зоне и одной в хвосте. По бокам приспособления крепятся две деревянные плашки, которые используются в качестве опоры для свободной руки.
Изготовляем козел для работы с электрическим инструментом
Козлы для пилки дров своими руками
Электрическое оборудование и бензопила – это современный инструмент, который в несколько раз повышает скорость работы с деревом. Бензопилой распиливаются даже самые больше бруски и колоды всего за несколько секунд. Так как бензопила и электрический инструмент развивают большую мощность, то козел должен быть максимально прочным и безопасным.
Необходимо отметить, что традиционная Х-образная форма козла не годится для работы с мощным инструментом. Подобная форма сильно ограничивает количество доступных распилов.
Фиксатор для работы бензопилой
Например, небольшую колоду будет сложно распилить пополам без дополнительных фиксаторов. Дело в том, что Х-образная форма козла имеет всего два крепления для бревна – спереди и сзади. Во время распилки заготовки посередине происходит провал бревна под своей тяжестью вниз, в результате чего зажимается лезвие пилы. Большие бревна нередко ставали причиной поломки бензопилы или электрического инструмента. Зажатая пила может нанести серьезный вред оператору пилы, вплоть до переломов или отрезанных конечностей.

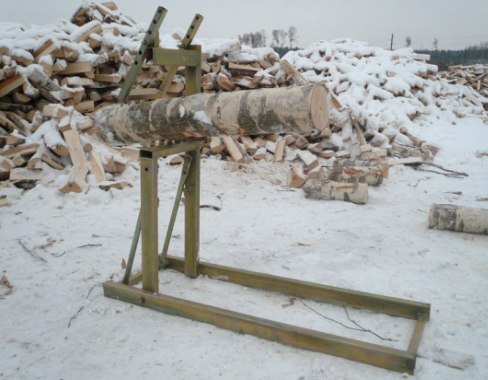

Именно по этой причине необходимо изготавливать козлы из металла. Козлы для распиловки дров из металла легко изготавливаются своими руками в домашних условиях. Из инструментов вам понадобится сварка, болгарка, молоток, плоскогубцы и пилка по металлу. Что касается материалов, то в качестве основания для козла можно использовать подручные средства или приобрести на рынке следующие материалы:
- 3 прямоугольника, длиной 1 – 1,3 метра для стоек;
- 1 прямоугольник, длиной 3 метра для формирования опорных ножек;
Заготовка дров для камина или печи отнимает много времени и сил. Даже если нарезать дрова электропилами или бензопилами, мы, конечно же, облегчаем себе труд, однако после часа таких работ от постоянной позы в наклоненном состоянии гудят руки, ноет спина.
Поэтому мной было сконструировано приспособление для облегчения распила и нарезки дров: дровопил из бензопилы. Предлагаю посмотреть мое видео, где показано приспособление в действии:
В чём преимущества такого приспособления как дровопил?
- не устают руки и спина;
- заметно повышается производительность заготовки поленьев;
- экономия топлива в процессе работы;
- исключается затупление режущей цепи об землю;
- приспособление переносное, поэтому его можно установить где угодно и не нужно подыскивать ровную поверхность, вся конструкция устойчива и отлично стоит на трёх опорах.
- цепь пилы удобно править, не снимая бензопилу с приспособления.
В процессе испытания и работы дровопила – приспособления, которое облегчает нарезку дров, недостатков не обнаружено, только положительные впечатления.
Как сделать дровопил – приспособление из бензопилы для нарезки дров?
Изготовить дровопил в домашних условиях не так уж и сложно. Как всегда, я использую материал, который можно найти дома. Данное приспособление (форма, размеры) было подогнано под конкретную пилу, я расскажу лишь в общих чертах как сделать такое приспособление и о принципе работы.
Понадобится:
- трубки железные;
- уголок 45 мм;
- пруток диаметром 6 мм, длиной 80 мм;
- шайбы;
- болгарка;
- дрель;
- пружина или амортизатор любой резиновый;
- разметочный инструмент.
Я не стал делать приспособление разборным, хотя для компактности при перевозке вполне можно решить и этот недостаток.
Основной каркас приспособления для распиливания дров бензопилой представляет собой прямоугольник, был сделан из металла и сварен электросваркой из трубок и основания из 45-го уголка. Конструкция может быть и деревянной, сделанная из доски и брусочков для ножек. Размеры могут быть произвольные, поэтому я не стал делать чертежи.
Режем уголки примерно по размеру подошвы бензопилы.
Свариваем уголки между собой.
Привариваем трубку (как вариант – металлическая ножка от старого стула).
Выставляем передний упор возле звездочки шины.
Свариваем трехногую конструкцию и распираем ее распорками.
Устанавливаем бензопилу на конструкцию и крепим рычажной механизм подачи бревна.
Между шиной и упором прокладываем шайбы, чтобы не терлась цепь.
Пилу можно зажать струбциной.
Спереди зажимаем к упорной планке болтами шину.
На дворе XXI век, мир уже перестал удивляться технологическим новинкам. В магазинах выставлены красивые и удобные приспособления для распиловки дров из Швеции, Канады, США, адаптированные под распиловку электро- или бензопилой. На них даже просто приятно посмотреть, как великолепно они изготовлены: и бревно зажимают надежно, и распиловку делать очень удобно, и компактные к тому же. Однако в жизни народ наш как пользовался различными вариантами дедовских козел, так и продолжает пользоваться. Анахронизм и скупердяйство? Отчасти есть, но главное - «классические» козлы очень удобны и практичны. Мудры и опытны были наши предки. Даже ударение в слове, которое обозначает это приспособление, поставили так, чтобы в дальнейшем не возникало недоразумений и не путали люди термин из хозяйственного обихода с названием ни в чем не повинных животных.
Собрать эту конструкцию может быстро любой человек, материалы для изготовления козел для пилки дров практически всегда есть под рукой. Однако всей кажущейся простоте, стоит сначала нарисовать чертеж или эскиз. И работать будет проще, и ошибки не придется исправлять. Обязательно надо учесть рост человека, который будет пилить дрова, и вид пилы, которой дрова будут распиливаться - двуручной или бензопилой.
Как сделать своими руками козлы для распиловки дров бензопилой
Пилить дрова удобнее и много легче бензопилой. Особенно если бревна вам привезли толстые и сырые. Машину дров распилите быстро, производительность с бензопилой совсем другая.
Для пилки дров бензопилой можно воспользоваться козлами, собранными по традиционной схеме. Но есть одно серьезное неудобство - цепную пилу обязательно зажмет, когда вы будете заканчивать рез. Так происходит, когда рез делается между стойками (выступающий за край конструкции конец бревна пила отрежет без труда). Чтобы не допустить зажима, бревно надо переворачивать пилом вниз. Это дополнительная и довольно тяжелая работа, особенно когда приходится ворочать здоровенные бревна в одиночку.

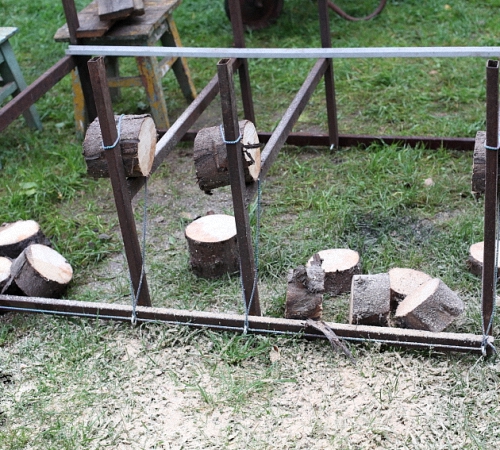

Умельцы разработали (а может быть, некоторые из них «по-китайски» скопировали) конструкции, позволяющие избежать зажима цепи пилы. И даже запатентовали свои конструкции. Такие козлы для распиловки дров бензопилой можно разделить на два типа. К первому относятся металлические конструкции, в которых короткий конец бревна зажимается цепью или зубчатым захватом, а длинный свободный конец выступает далеко за пределы козел. В этих козлах опорная "пята" сделана так, что бревно не может нарушить их равновесное положение. Подобная конструкция напоминает импортные козлы заводского производства. Только выглядят наши проще и стоит документация на них (защищены патентом!) на порядки дешевле.
Другая защищенная патентом конструкция для распиловки дров бензопилой - деревянная:
К достоинствам такой конструкции относятся:
- Возможность пилить бревна в одиночку, потому что нет необходимости передвигать их в процессе работы.
- Отсутствует опасность зажатия цепи.
- Возможность регулировать длину колодок, на которые распиливается бревно. Колодки при работе на таких козлах получаются одинаковой длины.
- Отпиленные колодки в силу особенностей конструкции козел скатываются в противоположную от пильщика сторону.
- Компактность в сложенном положении. В хозблоке у стены они займут совсем мало места - толщина в сложенном положении всего 12 см.
Как сделать своими руками козлы для распиловки дров двуручной пилой
Кто когда-нибудь пилил большое количество бревен двуручной пилой «дружба» (именно так, с маленькой буквы. Это не марка пилы, а намек на дружбу двух пильщиков), тот хорошо знает, насколько важна правильно подобранная высота бревна на козлах. Считается, что самая удобная высота - от 90 до 110 см. Спину сгибать сильно не нужно в наклоне вперед, приседать не приходится, работается удобно и быстро. Ведь длительная работа в неудобном положении на следующее утро уподобит вас заржавевшему железному дровосеку - спина и колени сгибаться будут с большим трудом.
Важно! Основные требования к козлам: устойчивость и прочность. Прочность требуется из-за большого веса бревен и поперечных попеременно меняющих направление усилий, которые прикладывают пильщиков. Эти усилия будут расшатывать козлы, поэтому на Х-образные стойки («ног надо пускать хороший брус со стороной минимум 100 мм.
Для того чтобы сделать козлы для пилки дров, нам потребуется:
- Брус 100х100 мм длиной 1100 мм. Он пойдет на основу конструкции. В качестве основы можно использовать также ровное сухое и не очень толстое бревно.
- Брус 50х50 мм, четыре отрезка по 1100 мм каждый. Они станут «ногами» у козел.
- Брус 50х50 мм, два отрезка по 350 мм. Из них сделаем «рога».
- Брус 50х50 мм, два отрезка по 1100 мм для обвязки «ног».
- Саморезы 5х100 мм, всего порядка 30 шт.
- Пропитка «Биозащита».
На брусе, который будет служить основой, делаем пропилы. Пропилов делаем 12, по два на каждый паз. Нам будут нужны 6 пазов, каждый глубиной 25 мм, для «ног» и «рогов».
Важно! Старайтесь делать пропилы чуть уже бруска. Буквально на 2 мм. То есть вместо 50 мм делаем пропилы на 48 мм. Так брус войдет в паз с усилием, и вся конструкция будет прочнее.
Стамеской и молотком выбираем по намеченным пропилам пазы. В пазы с усилием загоняем подготовленные куски бруса: четыре «ноги» и два «рожка». Закручиваем саморезы. Ножовкой под углом отпиливаем концы бруса, который служит «ногами», таким образом, чтобы козлы прочно и ровно стояли на земле. Основа козел собрана.
Делаем обвязку «ног». Один конец бруса крепим к «ногам» с внутренней стороны, другой - с внешней. Теперь мы уверены, что «ноги» не разъедутся в стороны. Поперечные «усилители ног» также фиксируем саморезами. Если концы бруса выступают, ножовкой спиливаем их «заподлицо» с «ногами». Обрабатываем биозащитой и можно приступать к распиловке дров.
Помимо «классического» варианта козел из дерева, можно изготовить металлические козлы. Такая конструкция будет легче и прослужат дольше. Изготавливаются они из стальной трубы прямоугольного профиля со стороной не менее 50 мм. Для удобства хранения лучше крестовины и обвязку крепить болтами, а не сваркой. При креплении болтами конструкцию можно будет разбирать.
Важно! Конструкция не должна быть легкой, иначе она будет неустойчивой во время работы. И делайте конструкцию по своему росту.
Куски трубы крепятся между собой под углом 45°. Получившиеся три крестовины для жесткости обвязываются такой же трубой горизонтально и по диагонали.
Простейшее приспособление для распиловки дров - козлы, позволяет обработать кубометры древесного сырья, сделать аккуратный распил доски или металлической планки. Классический вид станка представлен несложной конструкцией. Материал для изготовления дровопильного оборудования более чем доступен и выбирается по усмотрению: деревянный брус, тонкие стволы деревьев, металлический профиль, подручный металлолом.
Как сделать козлы для распиловки дров по правилам эргономики
Как и любой станок, распилочный агрегат требует подготовки к своему изготовлению, обдумывания конструкции, выполнения наброска или чертежа с расстановкой размеров, указанием мелких деталей, выбором угла наклона опор, высоты рогов. Тщательный подход избавит от последующей доработки, ускорит сборку, способствует созданию предпосылок для эффективной работы.
Точно подобранные размеры и габариты козлов позволяют собрать легкую, устойчивую и удобную в работе станину для распиловки бревен. Габаритный размер должен учитывать комфортное и удобное использование станка:
- рост работника,
- вид инструмента,
- сорт распиливаемого дерева.
Высота расположения бревна влияет на продолжительность распиливания. Оптимальная вышина перекладины-опоры для укладки сырья составляет 90 - 110 см, размер позволяющий трудиться в свободном естественном положении, без сгибания спины или расположения руки выше горизонтали.
Инструмент для работ предопределяет монтировку на козлах дополнительных элементов. Работа с применением двуручной пилы требует наличия упора для руки. Простой упор изготовляется из лесины, вставленной в козлы.
Применение бензопилы для заготовки чурок требует крепкого материала верхней части козел и другой конструкции. Технология работы с современным режущим инструментом требует максимального места для свободного свешивания одной из оконечностей бревна, чтобы убрать возможность зажима полотна.
Как сделать козлы для распиловки дров обычной пилой
Приводим габаритные размеры и подробную инструкцию для изготовления легких, прочных и удобных козел.
Для работы подготовьте материал из списка:
- Для основы. Отрезок бруска с сечением 100х100 мм. Длина отреза 1.1+/- 00.5 м.
- Для ножек. Отрезки брусков с сечением 50х50 мм. Количество - 4 единицы. Длина 1.1 +/-0.05 м.
- Под рога. Отрезки брусков с сечением 50х50 мм. Количество - 2 единицы. Длина 360 м.
- Для усилителей под ноги. Отрезки бруса дюймового сечения. Количество - 2 единицы. Длина 1.3м.
- 3 десятка саморезов 45х100 мм.
- Препарат для защиты деревянных поверхностей от гниения, морилка.
Предлагаемый список не является обязательным. Материалы выбираются из наличия в собственном хозяйстве остатков от предыдущих строительных работ.
Для работы потребуется набор инструментов:
- Уголок строительный.
- Мягкий простой карандаш.
- Ножовка по дереву.
- Обычный молоток.
- Стамески.
- Строительная рулетка.
- Отвертки с плоской и крестообразной насадкой.
- Малярная кисть 4-5 см.
Брус для основы разметьте для 12-ти пропилов, по 6 штук с каждой стороны, глубиной 2.5 см. Это будут пазы для рогов и ножек. Полезный совет. Пропилы выполняются на 2-3 мм уже, чем 50 мм, для плотной, в натяг, вставки брусьев 50х50 мм.
Стамеской и молотком выбираются пропилы, в полученные пазы вставляются напиленные по размеру бруски. Производится закрепление саморезами.
На брусках дюймового сечения размечаются места под крепление усилителей, обеспечивающих крепость конструкции и убирающих возможность расхождения ножек при нагрузке. Ножовкой отпиливаются концевые отрезки, подбирается длина заподлицо с ножками. Под углом отпиливаются концы ножек, упирающихся в землю.
Готовые козлы обрабатываются морилкой. После просушки простой станок готов к использованию.
Изготовление козлов для распилки двуручной пилой
Выполнение распила бревен двуручной пилой вызывает расшатывание станка из-за попеременного сдвигающего усилия и приводит к опрокидыванию узких козлов. X-образные стойки для распилочного агрегата под двуручную пилу изготовляют из толстой, хорошего качества древесины с сечением от 10 см., используя для стяжки металлическую затяжку или деревянный брусок. Ширину нижней опоры стоек делают на 10-15 см больше, чем расстояние от поверхности до верхней части стяжного бруска. В случае соединения опорных крестовин деревянной стяжкой, дополнительно производят обвязку тонким брусом, укрепляя и придавая конструкции жесткость и устойчивость.
Размеры для изготовления козлов берутся аналогично размерам для простой конструкции, с корректировкой габаритов для нижней опоры.
Как изготовить самодельные складные козлы из дерева
Заготовка дров производится сезонно. Использованный распилочный станок в остальной период пылится, ветшает и занимает полезное пространство. Модель складных козлов поможет разрешить вопрос рационального складирования, пригодится при ведении выездной лесозаготовки.
Для изготовления модели потребуется материал:
- Деревянные бруски. Количество - 4 единицы.
- Металлическая труба длиной 1-1.3 м. Количество - 1 единица.
- Ограничитель для соединения ножек: тросик, цепочка, ремень, веревка.
- Сверло по дереву с максимальным диаметром.
Простота конструкции сочетается с простотой изготовления. Бруски одинакового размера берутся готовые или распускаются из доски 50 мм. На каждом бруске намечается место для отверстия с диаметром на 1-2 мм меньше диаметра трубы и просверливается перкой насквозь. По парное соединение брусков выполняют ограничителем. Длина ограничителя подбирается по углу раскрытия козла 350-450.
Правильная сборка позволяет сложить бруски в одной плоскости и убрать козлы до востребованности.
Как изготовить металлические козлы для распиловки дров
Металлические козлы имеют более длительный рабочий ресурс и компактные размеры, в отличие от классических, деревянных конструкций. Для изготовления козлов из металла в домашних условиях потребуются следующие материалы и инструменты:
- Уголок/профильная труба 50х50мм.
- Деревянный брус 50х59мм. Длина 5-10 см.
- Болгарка или ножовка по металлу.
- Строительный сантиметр или рулетка.
- Болты для соединения или сварочный аппарат.
По составленному заранее эскизу, с проставленными и выверенными размерами, отрезается балка основы, намечаются места крепления ножек и рогачей. Нарезаются остальные части конструкции. Выбирается вариант соединения. Для разборной конструкции соединение деталей выполняют болтами. Для стационарного козла применяют приварку частей. На продольный уголок или трубу, скрепляющую стойки, закрепляют кусок бруса 50х50 мм. Это мера предосторожности и защита зубьев пилы, исключается контакт рабочей поверхности зубьев с металлическим корпусом козлов.
Себестоимость самодельной металлической модели высокая и сопоставима с ценой собранной готовой модели козла на строительном рынке инструментов и оборудования.
Модельный ряд охватывает небольшие экземпляры, предназначенные для частного пользования, и заканчивается большими, габаритными станками для крупного производства. Ценовые пределы от 12 $ до 500 $. Выбор модели производят по предполагаемой нагрузке на станину, длине и толщине рабочего леса.
Европейские производители предлагают недорогие козлы для распиловки дров. Купить с доставкой выбранную модель предлагают многие украинские фирмы дистрибьюторы. Например, немецкая фирма MB выставляет модели на рынке Украины от 11 $. Отличие качественных козлов для распилки из Германии от аналогичных китайских экземпляров в составе и прочности металла, оборудовании станков дополнительными элементами. Предусматривается зубчатый край для увеличения сцепления, уменьшения скольжения и проворачивания бревна при работе, компактный эстетичный дизайн, обработка стыков и краев антикоррозийным составом.
Как изготовить самостоятельно козлы для распиловки дров бензопилой
Популярность использования бензопилы для распила дров связана с невысокой ценой на инструмент, легкостью управления и быстротой выполнения большого объема работ. В сравнении с традиционным способом ручного распиливания продуктивность бензопилы в десятки раз больше, а легкость работ выше на несколько порядков.
Владельцу современного инструмента предлагается оригинальная и удобная конструкция козлов. Распил бревна бензопилой на классической стойке X-образной формы может привести к зажиму цепи во время резки. Для исключения заклинивания цепной пилы рабочему приходится переворачивать бревно вручную разрезом вниз для полного выполнения распила. Более безопасным является способ резки свободно выступающего конца лесины.
Для распилки леса бензопилой используют усовершенствованные металлические козлы. На один из торцов станка устанавливается зубчатый захват или приваривается стальная цепь. Максимально выдвинув один конец бревна, второй надежно зажимают в приспособлении.
Для частных лесопилок или крупных хозяйств по заготовке и переработке отходов строительных лесов, горбыля, обрезков досок, реек, брусов, промышленность выпускает универсальные, удобные распилочные козлы. Станок дает возможность уложить плотным штабелем весь предназначенный к переработке лесоматериал, зафиксировать его специальным приспособлением, исключив вероятность расползания или неожиданного рикошета обрезков в процессе реза. Стоимость моделей начинается от 80 $.
Неприглядная конструкция козел преобразовывается при желании в современный эстетичный вид, с расширением основной функциональности станка. Схема изготовления распиловочного станка сохраняется прежней: ножки с рогами и соединяющим корпусом.
- Перемены коснутся используемого материала:
- Заменить бревно широкой доской и поставить ее на ребро.
- X-образные ножки изготовить не из брусьев, а из имеющегося в наличии металлопрофиля.
- Собрать из узких досок наборную доску, покрыть разноцветным антигрибковым препаратом.
- Прикрепить к основанию-панели опоры, предварительно отогнутые с верхнего и нижнего конца опоры. В качестве соединителя использовать болты с барашковой гайкой. Угол изгиба выбрать произвольный, с учетом возможности помещения крупного бревна в рогулины. Нижний шаг выполнить с учетом устойчивости конструкции.
Универсальность изготовленных козел заключается в неординарном дизайне и расширенной функциональности рожков. Изогнутые под углом ножки после сборки образуют вертикальную расщелину, с удобством принимающую в себя бревно любого диаметра, доски, брусья. Распил полотна сложной, неудобной конфигурации станет легким и безопасным.
- К предыдущей конструкции модернизированных козел добавить промежуточные рога. Это позволит распиливать короткие брусья, заготовки, доски, ветки. Разборная конструкция козел позволяет использовать станок в подсобном помещении и на ограниченной территории, например, на крыше, на чердаке при ремонте или установке нового перекрытия.
- В малом помещении унификацию козел можно довести до совершенства. При сборке оставить длинный верхний конец рогов, отметить 2/3 длины и сделать в тисках загиб под 900 к вертикали.
- При надобности на горизонтальные рога укладывается плоская дощечка и получается импровизированный столик. Предусмотрев способ крепления дощечки к изогнутым рогам, получают мобильную поверхность для крепления тисков, верстальную плоскость, столешницу. Плоскую панель на время отстоя козел, превращают в плоскость для навесных полочек, ящичков под инструментарий.
- Новичкам в столярном деле совет по сборке козел из брусков. Первый брусок пропускается под крестовиной, а последующие используют для соединения ножек.
- В целях облегченного выкручивания и защиты болтов от коррозионного окисления, до начала работ на резьбу гайки наносят смазочное вещество.
