Теплоизоляция для пола: как выбрать правильно? Какой должна быть теплоизоляция для теплого пола. Теплоизоляция для системы теплого пола: сравнительный обзор материалов утепления Какой утеплитель под теплый пол электрический

Создавая комфортные условия в жилом помещении, нужно стремиться, чтобы тепло при обогреве распространялось равномерно по всему объему. Как правило, следуя законам физики, теплый воздух поднимается вверх, в то время как пол остается самой холодной зоной. Часто перепады температур на верхнем и нижнем уровне пространства пребывания человека очень существенны. Это создает дискомфорт и может служить причиной простудных заболеваний. Равномерное распределение тепла, постоянного исходящего снизу, создает необходимый теплообмен. Чтобы система обогрева работала эффективно, необходима теплоизоляция для теплого пола. Сегодня мы проведем сравнительный обзор различных теплоизоляционных материалов.

Теплый пол можно использовать как в качестве дополнительного обогрева помещения, так и сделав его основной системой отопления.

• Уменьшаются естественные потери тепла через самую холодную поверхность в помещении наружу или в грунт. В обычных условиях величина потерь тепла достигает 20% их общего объема.
• Излучаемая энергия равномерно и рационально распределяется по периметру обогрева. При этом не расходуется на обогрев перекрытий и элементов конструкций, находящихся ниже обогреваемой площади.
• Экономится энергия на дополнительный подогрев, уменьшается стоимость отопления.
• Создается дополнительная звукоизоляция.
• Предотвращается попадание из земли или подвала влаги в помещение через напольное покрытие.

Факторы, влияющие на выбор теплоизоляции

Существует три основных вида систем «теплый пол»: водяная, инфракрасная и электрическая. И от того, какая из них будет устанавливаться, напрямую зависит использование теплоизоляционного материала. Кроме того, теплоизоляция под теплый пол выбирается с учетом нагрузок, воздействующих на напольное покрытие.

Основными характеристиками материалов защиты от тепловых потерь можно считать:

• высокую прочность на сжатие, упругость;
• незначительную степень деформации при воздействии нагрузок;
• устойчивость к агрессивным средам;
• низкую теплопроводность;
• высокую плотность (для напольной изоляции она должна быть не менее 25 кг/м 3);
• минимальное влагопоглощение.

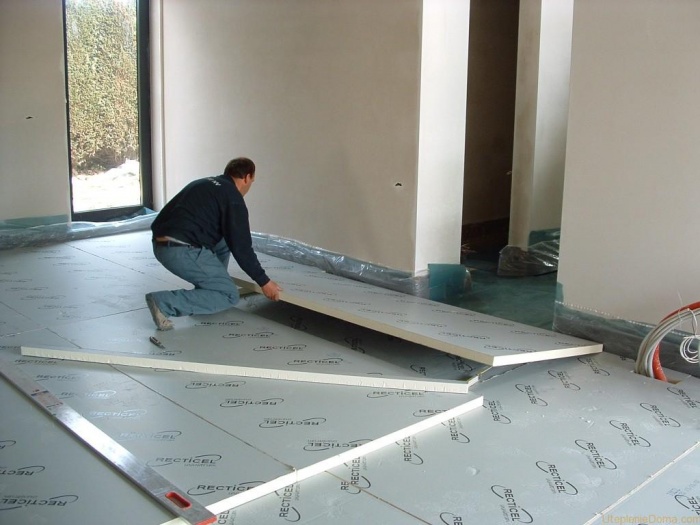

Правильность укладки слоя теплоизоляции гарантирует сохранение теплотехнических характеристик при длительной эксплуатации

Основные виды теплоизоляции теплого пола

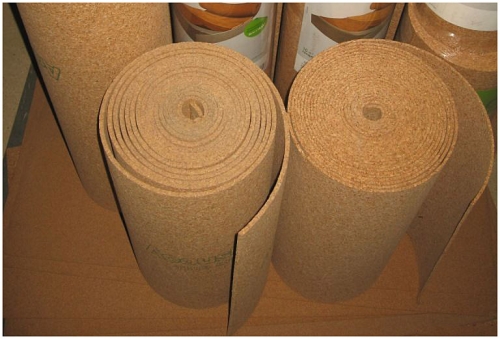

Экологически чистый плотный натуральный рулонный утеплитель. Область использования ограничивается предельной высотой помещений (при укладке материала высота поднятия пола составляет 3-4 см) и высокой стоимостью утепления.

Очень важный нюанс - пробковая подложка используется только в комплекте с дополнительным луче-отражающим слоем

Полипропилен

Полипропилен в виде экструдированных плит: звуко- и теплоизоляционное покрытие с закрытой ячеистой структурой. Не гигроскопичный. Хорошо поддается обработке. Выдерживает температуры до 130°С. А еще используют пенополистирол с накладкой в виде полипропиленовой пленки:

Пенополистирол

Экструдированный пенополистирол толщиной 50–100 мм: наилучшая теплоизоляция для водяного теплого пола. Прочный, легкий, твердый, недорогой материал, устойчивый к резко отрицательным и высоким температурам и сохраняющий при этом полностью свои свойства при длительной эксплуатации. Этому способствует воздушное наполнение ячеистой структуры.

Пенополистирол не разрушается в агрессивной среде. Не впитывает влагу и не разбухает. Устойчив к грибковому поражению, легко собирается при укладке.

Металлизированная лавсановая пленка

Такая подложка в качестве покрытия вспененного пенополистирола создает надежную защиту от разрушения пола при взаимодействии со щелочной средой цементно-песчаной стяжки. Алюминиевая фольга, без покрытия ее высокотемпературной ПВХ-пленкой, не используется ввиду неустойчивости фольгирующего слоя к коррозии.

Подложка, предотвращающая потери тепла, должна укладываться по всей поверхности, подлежащей подогреву, даже если в этом месте не планируется укладка греющих труб. Это делается для того, чтобы не нарушить целостность поверхности, обеспечить однородность структуры, для повышения надежности и прочности покрытия

Обратите внимание, что какой бы материал не применялся в качестве теплоизоляции, на него должен быть выдан сертификат качества.

Говорит эксперт: проведение тестов различных подложек

Правильный выбор теплоизоляции не только повысит эффективность использования системы «теплый пол», но и продлит срок службы всех ее элементов, обеспечит комфорт и уют в вашем доме.

Благодаря стремительному развитию современных технологий для обустройства жилищ все чаще используются различные девайсы, позволяющие повысить уровень комфорта жильцов. Одним из таких приспособлений является теплый пол. А для его продуктивной эксплуатации и функционирования требуется ряд материалов, среди которых особое место занимает теплоизоляция.

Задачей теплых полов, вне зависимости от типа и конфигурации, является обеспечение равномерного распределения теплого воздуха в помещении. Поскольку всем известно, что холодный воздух скапливается внизу, а нагретый поднимается вверх, разница в температурах для человека весьма ощутима. Система теплых электрических либо водяных полов минимизирует данные колебания температуры в жилище, создавая приемлемый и комфортный теплообмен.

Главной особенностью устройства можно считать теплоизоляционную подложку, которая, наряду со всей системой подогрева, отвечает за сохранения тепла. Среди предложенного ассортимента подобной продукции на современном рынке представлен ряд материалов, которые применяются для обустройства системы.

Чтобы не ошибиться с выбором сырья, следует исходить из задач, которые будет решать продукция в комплексе всего устройства теплых полов.

Среди основных функций утеплителя стоит выделить такие моменты:

• Наличие теплоизоляции сокращает естественные потери тепла, уходящего через наиболее холодные участки квартиры или дома наружу или же в грунт. При отсутствии каких-либо материалов для утепления уровень выхода теплых масс из помещения через поверхность пола составляет 20%.
• Благодаря укладке утеплителя тепловая энергия пропорционально циркулирует по всей площади нагрева, исключая лишний нагрев перекрытий и других составляющих конструкции здания, которые расположены под полом.
• За счет теплоизоляции можно экономить денежные средства, затраченные на обогрев жилья.
• Помимо основных функций, материал обеспечивает дополнительную шумоизоляцию, что актуально в многоэтажных жилых домах.
• Свойства теплоизоляционной продукции дают возможность создавать защитный барьер, предотвращающий попадание влаги из подвальных помещений или грунта сквозь напольное покрытие в жилище.

Утеплитель под теплый пол

Устройство «теплого пола»

Полы с подогревом на сегодняшний день являются одной из наиболее привлекательных систем дополнительного отапливания помещения, как в индивидуальном домостроении, так и в многоквартирных домах. Все производители систем «водяных теплых полов» при установке данной системы рекомендуют осуществлять теплоизоляцию пола, чтобы предотвратить излучения тепловой энергии в нежелательных направлениях. Другими словами, устанавливая « теплый пол » на бетонную стяжку, Вы не будете обогревать соседей снизу, подвал или фундамент дома. Уложив по бетону утеплитель под водяной теплый пол ПЕНОПЛЭКС ® , Вы сможете избежать напрасных теплопотерь и расходов на электроэнергию. В большинстве случаев дополнительная гидроизоляция теплоизоляции ПЕНОПЛЭКС ® под теплый пол не требуется, поскольку данный материал обладает практически нулевым водопоглощением.

Особенно это касается ванной комнаты, поскольку данное помещение является местом с повышенным уровнем влажности. Теплоизоляция ванной комнаты позволит предотвратить образование конденсата, который пагубно сказывается на отделке помещения.

Инструкция по монтажу:

• Слой теплоизоляции плит ПЕНОПЛЭКС ® укладывают на панель перекрытия. Непосредственно по ним выполняется конструктив «теплого пола» (согласно рекомендациям поставщиков). В случае расположения гидромембраны под слоем плит ПЕНОПЛЭКС ® гибкие отопительные трубы можно крепить непосредственно к плитам. Для предотвращения попадания в швы между плитами утеплителя цементного «молочка», перед заливкой стяжки швы необходимо закрыть (проклеить скотчем);
• В случае размещения гидро- или пароизоляционной мембраны поверх плит ПЕНОПЛЭКС ® для крепления гибких отопительных труб, необходимо использовать дополнительный слой, чтобы обеспечить сплошную гидроизоляцию. Особое внимание следует обратить на выполнение температурных швов. Кроме этого, следует принять меры для предотвращения образования теплопроводящих мостиков в стыках между плитами;
• Укладывать ламинат на пол на ПЕНОПЛЭКС ® без устройства стяжки распределяющей нагрузки не рекомендуется. В качестве стяжки можно использовать как армированную стяжку из ЦПС минимальной толщиной 40 мм, так и два слоя плитных материалов (ГВЛ, ЦСП и т.д.) в перехлест стыков.

Качественно организованное утепление теплого пола на этапе строительства или утепления принесет вам видимый бонус в виде значительной экономии на отоплении дома, продолжительном сроке безремонтной эксплуатации и, самое главное, комфорте и уюте для всей семьи. Плиты ПЕНОПЛЭКС ® являются наиболее оптимальным утеплителем для пола.

Как утеплить пол между отапливаемыми помещениями. Конструкция «теплого пола»

Роль ПЕНОПЛЭКС ® в случае эксплуатации теплых полов между отапливаемыми помещениями заключается в уменьшении степени излучения тепловой энергии в нежелательных направлениях. Именно в этом случае из-за отсутствия рассеивания теплового потока значительно снижаются расходы на энергоресурсы (в противном случае обогревается не только ваш пол, но и потолок соседа или подвального помещения соответственно).

При утеплении полов между отапливаемыми помещениями, в том числе в конструкции «теплого пола» (обязательно), требуемая толщина ПЕНОПЛЭКС ® составляет 40 мм.

Ориентировочный расход материалов

Ориентированный расход материалов при утеплении открытого балкона с бетонным ограждением (лоджии) площадью 4 м2, с высотой потолка 3 м.

Какой утеплитель выбрать для водяного теплого пола

Содержимое:
1. Зачем нужен утеплитель под водяные полы
2. • Плиты
   • Рулонная теплоизоляция
3. • Особенности укладки утеплителя

Практически в каждой инструкции по самостоятельной укладке водяного пола указывается на необходимость использования утеплителя. Изоляционный слой помогает равномерно распределить тепло в помещении. Утеплитель для водяного теплого пола снижает тепловые потери и обеспечивает равномерный прогрев помещения.

Зачем нужен утеплитель под водяные полы

Согласно инструкции монтажа, в пирог под теплый водяной пол надо обязательно включить слой теплоизоляции. Хотя некоторые монтажные бригады упускают прокладывать изоляционный слой, но это является грубым нарушением правил укладки системы отопления.

Для чего вообще нужен утеплитель?

• Специальная теплоотражающая подложка под водяной тёплый пол служит своеобразным экраном, не дающим тепловому излучению уходить в ненужном направлении. Проще говоря, с помощью изоляции система отопления нагревает не квартиру соседей, живущих снизу, а свое собственное жилье.
• Использование подложки служит еще одной цели, связанной с особенностью работы теплых полов. Подложка равномерно распределяет тепловую энергию по всей комнате, позволяя стабилизировать конвекционный тепловой поток в одном направлении и с одной скоростью движения.
• Теплоизоляционные маты для водяного теплого пола с бобышками позволяют облегчить монтаж водяного контура. В устройство такой системы входят специальные защелки, благодаря чему укладка и фиксация трубы осуществляется быстро и надежно.

Виды утеплителей под тёплый пол

Хотя существует большое количество самой разной теплоизоляции, на самом деле ее можно условно разделить всего на две категории.

Плиты

К этой категории относится пенопласт и пенополистирол под теплый водяной пол. Преимуществом полистирольных систем является высокая прочность и способность выдерживать механическую нагрузку.

В эту группу следует отнести и профильный мат для устройства теплого водяного пола. Использование профильной системы (бобышки или направляющие пазы) очень удобно для укладки трубы.

Профильные направляющие монтажные маты для водяного теплого пола, после прокладки трубопровода, сверху заливаются небольшим слоем клеевого раствора. После высыхания в течение 1-2 дней, можно начать эксплуатацию системы отопления.

Пенопласт для тёплого пола является невыгодным вариантом. Плиты после укладки легко деформируются, после чего снижается теплоизоляционная способность материала.

Рулонная теплоизоляция

Пользуется заслуженной популярностью. Фольгированная отражающая теплоизоляция для водяного тёплого пола позволяет сократить толщину «пирога». Фольга эффективно отражает тепловое излучение.

Фольгированный утеплитель для водяного теплого пола часто имеет специальную разметку, облегчающую монтаж контура отопления. Толщина подложки рулонного типа не превышает 1-1,5 см.

Минеральные утеплители укладываются редко, так как сверху потребуется уложить защитный слой. Использовать для подложки минеральный материал нецелесообразно.

Согласно отзывам покупателей, одним из оптимальных решений является приобретение утеплителя типа Теплоизол.

Можно также использовать пробковое теплоизоляционное покрытие. У пробковой изоляции хорошие показатели относительно: прочности на сжатие, звукоизоляции и отсутствия адгезии к цементному раствору.

При решении, какой теплоизоляционный материал выбрать, следует руководствоваться техническими характеристиками отапливаемого помещения. В расчет следует принять возможные недостатки подложки: стоимость, толщину, максимально допустимую нагрузку на сжатие и т.д.

Как послойно должен выглядеть пирог водяного пола

Подготовка пирога под полы должна осуществляться в строгом согласии с рекомендацией производителя. Монтажные работы проводятся следующим образом:

Укладка теплого водяного пола на маты, как показало сравнение теплоизоляционных материалов (их технических характеристик и сложностей, связанных с монтажом), более целесообразно. Допустимая нагрузка на пенополистирольную систему 50 кН/м². Вес конструкции позволяет укладку даже в высотных зданиях на последних этажах, где применение бетонного пирога запрещено.

Дополнительно, ламинированный экструдированный пенополистирол с бобышками, устойчив к воздействию влаги, легко монтируется и облегчает укладку водяного контура. Единственным недостатком полистирольного материала является его стоимость. Но если учесть, что пластиковые маты не нуждаются в дополнительных комплектующих для фиксации труб, последующей стяжки, то разница в цене становится не настолько существенной.

Теплоизоляция для теплого электрического пола, какую выбрать?

В настоящее время многие устанавливают у себя дома инженерные системы в виде теплых полов. Ими заменяют классический (радиаторный) способ отопления, а также применение в качестве источников тепла для обогрева помещений конвекторов, панелей нагревательных, тепловентиляторов и т.д.

Одной из разновидностей такой системы является теплый пол электрического типа. Монтируют его вместо основной системы отопления при строительстве частных особняков, выполнении ремонтных работ в уже существующих жилых помещениях. Электрические полы также могут служить дополнительным источником тепла во всем помещении или обогревать нужные пространства (кухню, ванные комнаты, детскую и т.д.).

Применение в квартирах и домах теплых электрических полов – в настоящее время не дань модной тенденции, а необходимость, которая вызывается такими факторами:

• созданием комфортных условий;
• заботой о здоровье;
• экономией.

Структура электрического теплого пола

Сущность создания пола электрической конструкции состоит в прокладке специального кабеля, электрических нагревательных матов или секций под основным напольным покрытием. Огромный плюс такого обогрева заключается в том, что его можно осуществлять по желанию, а также программировать на включение и отключение в определенное время.

Теплый электрический пол представляет собой сложную конструкцию, от правильно подобранных материалов, комплектующих и устройств, а также установки всех компонентов на свое место зависит его работоспособность. Утепление – немаловажный компонент такой системы. Правильно подобранная под конкретные нужды она направит и сохранит тепло в помещении, поможет сэкономить потребление электрической энергии и деньги домочадцев.

Особенности теплого пола электрического типа

Общеизвестный факт из основ физики: теплый воздух в помещении стремится подняться к верху, в то же время внизу он остается холодным. Такие перепады негативно сказываются на самочувствии человека. Можно получить простудное заболевание, возникает чувство дискомфорта. Здоровым тело будет только тогда, когда ноги будут в тепле.

Монтаж электрического теплого пола способствует равномерному распределению тепла, правильному теплообмену и созданию необходимого микроклимата в помещении. Технология создания несложная, хорошо отработанная компаниями, специализирующими на услуге по монтажу теплых полов. Она применяется для любых типов помещений. Такой пол в эксплуатации безопасен и не требует ухода в процессе работы системы.

При создании электрического теплого пола необходимо придерживаться 5 обязательных условий:

• он должен занимать не менее 70% площади помещения, в котором он устанавливается;
• нужно использовать при обустройстве резистивный одно,- лучше двухжильный нагревательный кабель, обязательно экранированный, пленку инфракрасную или специальные электрические маты;
• должен быть выбран качественный утеплитель и грамотно уложен;
• стяжку необходимо выполнять обязательно песчано-цементную с соблюдением необходимой пропорции, она должна быть толщиной не более 50 мм;
• в качестве финишного покрытия пола после монтажа электрической системы можно использовать плитку керамическую, камни натуральные и искусственные, ламинат, ковролин, паркет и другие материалы, которые будут соответствовать установленной электрической системе.

Системы электрического пола

В настоящее время существуют системы электрического теплого пола кабельные, стержневые, жидкостные и пленочные. Кабельные полы появились в 90-е годы. Специальный экранированный кабель прогревает поверхность пола до установленной температуры. Ее выставляют на термостате, который реагирует на сигналы температурного датчика или специальное внешнее устройство, фиксирующее температуру воздуха в помещении. Греющий кабель может монтироваться в специальные маты с определенным шагом, что ускоряет процесс монтажа теплых полов.

Теплый электрический пол стержневого типа – это угольные нагревательные элементы. Они соединены проводниками и представляют собой сетку. Каждый угольный элемент – отдельно функционирующее устройство. Это очень важно – при выходе одного из них из строя остальные будут работать.

Электрическая жидкостная система представляет собой полиэтиленовые трубы определенного диаметра, заполненные теплопроводящей жидкостью, внутри которых имеется греющий сердечник. Трубы на своих концах имеют присоединительную муфту с одной стороны и устройство демпферное с другой. Последнее компенсирует расширение незамерзающей жидкости. Подключается такая система к питающей сети с помощью специального регулятора.

Пленка полимерная представляет собой изделие с нанесенными на него нагревательными элементами, испускающее тепло в длинноволновом диапазоне. Толщина пленки – не более 3 мм, ширина – 0,5÷1 м; она имеет, в зависимости от технологии производства, различную теплоотдачу.

Пленка полимерная не используется для укладки под кафельную плитку.

Требования к теплоизоляции

Для чего нужна теплоизоляция (ее также называют утеплителем) при обустройстве теплых электрических полов? В процессе эксплуатации такого пола возникают теплопотери, которые связаны с нагревом кабеля/мата/пленки и пола. Избежать ухода тепла поможет укладка специального материала, который называется теплоизоляционным. Он будет основой, на которую монтируются составляющие теплого пола.

В торговой сети материалы с теплоизоляционными свойствами представлены в большом ассортименте, купить их не составляет труда. Изготавливаются они из разных составляющих в виде рулонов, панелей, пленки и мембран. Не все материалы подходят для создания электрического теплого пола. Требования к материалу теплоизоляции для электрических теплых полов следующие:

• должен иметь низкий коэффициент теплопроводности;
• иметь устойчивость к повышенным температурам;
• легко укладываться и не деформироваться в процессе работы;
• должен выравнивать небольшие неровности основания;
• должен выдерживать большие нагрузки;
• обладать звукоизоляционными свойствами;
• выдерживать действие агрессивных сред;
• иметь высокую степень прочности;
• не поглощать влагу;
• быть электробезопасным;
• изготавливаться из экологически чистых материалов (не должен выделять токсические вещества в окружающее пространство);
• иметь длительный срок эксплуатации.

Виды теплоизоляции

Основные виды теплоизоляции

Теплоизолирующие материалы для обустройства электрического теплого пола изготавливаются из натурального и синтетического сырья. Из большого ассортимента можно выделить ниже представленные теплоизоляционные материалы.

Натуральная теплоизоляция выполняется по особой технологии из коры пробкового дуба поэтому получила название пробковой. Поставляется такой утеплитель в торговую сеть в виде рулонов длиной 10 м и шириной 1 м. Толщина колеблется от 1 до 10 мм. При монтаже нет необходимости ее приклеивать, она легко укладывается, обладает отличными звуко,- и теплоизоляционными свойствами, может иметь прорезиненное основание, что исключает выполнение дополнительной гидроизоляции.

Монтаж должен осуществляться с применением теплоотражающего материала, т.к. в конструкции отсутствует обязательная составляющая электрического пола, позволяющая отражать тепло к поверхности пола.

Теплоизоляция пробковая

К современным теплоизоляционным материалам искусственного происхождения для электрического пола относят следующие изделия:

• «Пенотерм». Изготавливается из полипропилена пористого, имеет ячеистую структуру, без разметки и с ней. Последняя облегчает процесс укладки. В качестве теплоотражающего слоя служит фольга, изготовленная из алюминия. В зависимости от качества монтажа может повысить тепловую эффективность до 70%. Поставляется утеплитель в торговую сеть шириной 1200 мм и длиной 10 и 30 м, различной толщины.

Утеплитель «Пенотерм»

• «Пенофол». Изготавливается из вспененного полиэтилена. Имеет фольгированный слой толщиной 100 мк. Выпускается четырех типов, отличающихся поверхностями. У «Пенофола» типа А фольгированная поверхность находится с одной стороны, у типа В – с двух сторон, у типа С – одна сторона фольгирована, а другая – имеет клеевой слой, у типа АLР – тоже имеется фольгированная сторона, а на другой – расположена пленка из полиэтилена. Рулоны имеют толщину 3÷10 мм и длину 10÷30.

Материал для теплоизоляции «Пенофол»

• «Фольгоизолон». Изготавливается из полиэтилена вспененного и имеет в своей конструкции пузырьки воздуха, а также фольгированный слой. Выпускается в двух модификациях:из сшитого (ППЭ) и несшитого (НПЭ) пенополиэтилена, отличающихся сроком эксплуатации. У изделий из сшитого полиэтилена он намного выше. Благодаря материалу с высокими техническими характеристиками, хорошо удерживает тепло. Поставляется с разметкой под теплый пол и без нее в листах, свернутых в рулоны, различной толщины и длины. Является идеальным теплоизолирующим материалом при обустройстве теплых полов на балконах, лоджиях и других холодных помещениях.

Материал «Фольгоизолон»

Фольгированный слой обязательно должен иметь ламинирование.

Дополнительным утеплителем может служить полиэтиленовая ламинированная пленка с разметкой под теплый пол. Используют изделия толщиной от 3 или 5 мм, шириной 1 м и длиной от 10 до 30 м.

Пленка утеплительная

Особенности монтажа

Правильно подобранный материал для теплоизоляции не только делает комфортным пребывание в помещении, но и снижает потребление электрической энергии. От него зависит технология выполнения электрического теплого пола.

Все работы по обустройству электрического теплого пола сводятся к проведению следующих операций:

• подготовка основания;
• монтаж теплоизоляции;
• монтаж нагревательного кабеля/матов/пленки;
• выполнение стяжки;
• монтаж финишного покрытия пола.

На этапе подготовки основания необходимо демонтировать старую стяжку, максимально выровнять поверхность (перепады не должны превышать 10 мм) и очистить от грязи и пыли. При необходимости поверхность основания необходимо гидроизолировать.

Прежде чем приступить к укладке теплоизоляции для электрического теплого пола, необходимо определиться с ее толщиной. Опытным путем установлено, что над неотапливаемыми помещениями она должна составлять 50÷100 мм, а для межэтажных перекрытий – 20÷30 мм. Швы и стыки теплоизоляции необходимо проклеивать специальным скотчем (фольгированным), между стеной и стяжкой – лентой демпферной. При укладке нескольких тепловых контуров с разными температурами для их разделения применяется Т-образный профиль демпферный.

Теплоизоляционный материал укладывается не только на основание пола, он должен прокладываться по периметру стены на высоту до 20 мм.

Монтаж электрических нагревательных элементов должен выполняться с учетом особенностей прокладываемой системы (кабели одно,- или двухжильные, маты, УФ-пленки).

Стяжку пола лучше выполнять песчано-цементным раствором с добавлением специальных пластификаторов, которые предотвратят растрескивание. Толщина ее должна быть не менее 3 см. После высыхания приступают к укладке финишного покрытия пола. Им может быть плитка, паркет, линолеум или др. вид. Они укладываются с учетом рекомендаций производителя.

Видео

Теплоизоляционный слой под теплый электрический пол – это не роскошь, а необходимость. Он поможет равномерно распределить тепло от нагревательных элементов, сохранить его и направить в необходимую сторону. Некачественно выполненный монтаж на любом этапе создания электрических теплых полов повлечет за собой негативные последствия. Это отразится на комфорте, повышенном потреблении электроэнергии и как результат – лишней трате денег.

Выбор утеплителя для водяного теплого пола

Устройство водяного теплого пола требует грамотного проектирования и четкого следования технологическим нормам. Выбор утеплителя - один из важных моментов. Рассмотрим основные виды теплоизоляционных материалов, их свойства и характеристики.

Какой утеплитель лучше

Утеплитель является обязательным элементом теплого пола. Без него система будет не экономичная, а большая часть энергии будет теряться на обогрев нижележащих этажей перекрытия или грунта. Особо остро этот вопрос встает при устройстве системы по грунту.

Итак, какие теплоизоляционные материалы целесообразно использовать при устройстве систем водяного теплого пола? В общем, допустим любой материал, который соответствует некоторым характеристикам. В первую очередь, он должен отличаться достаточным уровнем теплоизоляции, также быть стойким к воздействию влаги и химических веществ из бетонной стяжки, обладать достаточной жесткостью.

В той или иной мере всем этим требованиям соответствуют такие материалы:

• пенополистирол (пенопласт);
• экструдированный пенополистирол;
• минераловатные плиты;
• вспененный полиэтилен (пенофол);
• натуральная пробка.

Рассмотрим каждый из них подробнее.

Пенополистирол

Пенополистирол (ППС) в народе называют пенопластом. Этот материал получают из полистирола методом вспенивания. Кроме самого полистирола в состав утеплителя входит большое количество добавок и модификаторов, которые улучшают его свойства. Благодаря вспенивающим материалам до 98% объема ППС состоит из пузырьков воздуха.

Рассмотрим характеристики и свойства пенополистирола. Коэффициент теплопередачи, который является основной характеристикой теплоизоляционных материалов, в пенополистироле варьируется от 0,030 до 0,047 Вт/м·°C. Он зависит от производителя и от плотности материала. ППС выпускается разной плотности, от которой зависит жесткость и вес материала. При этом теплопроводность от плотности зависит мало.

Пенополистирол относится к горючим материалам. Также при нагреве до относительно небольшой температуры (около 80 градусов) из него могут выделяться вредные вещества. К другим характеристикам этого материала относятся:

• устойчивость к воздействию грибков и микроорганизмов, но материал может разрушаться грызунами;
• ППС плохо впитывает воду (не гигроскопичен), что удобно при его монтаже в мокрую стяжку.

Пенополистирол удобен для применения и часто используется в системах теплого пола.

Экструдированный пенополистирол

Экструдированный пенополистирол (ЭППС) является разновидностью вспененного полистирола. Он производится так же как ППС, отличие только в способе получения гранул. К его характеристикам относятся низкая теплопроводность 0,029 – 0,034 Вт/м·°C, не высокая гигроскопичность.

Выпускаются разные виды ЭППС, плотностью от 25 до 45 кг/м³. По теплотехническим показателям и легкости он превосходит пенополистирол до марки ПСБ-35 и схож с характеристиками ППС высокой плотности.

Этот материал жестче, лучше сопротивляется механическим воздействием, чем пенополистирол, поэтому его применять удобнее и он меньше разрушается. Основной недостаток - его цена выше.

Обратите внимание: И ЭППС и обычный пенополистирол выпускается в специальной модификации для теплых полов, в которой на верхней грани плиты выполняется система специальных пазов и каналов для укладки трубы теплого пола. Это упрощает работу.

Минераловатные плиты

Для систем теплого пола иногда применяются жесткие плиты из минеральной базальтовой ваты. Ее характеристики похожи на обычную минеральную вату. Отличие в жесткости и удобстве монтажа. К основным положительным характеристикам минеральной ваты относятся:

• нулевая горючесть – материал не подвержен воздействию высоких температур;
• высокие шумоизоляционные характеристики;
• хорошие теплоизоляционные свойства;
• химическая стойкость.

Для устройства в стяжку применяются жесткие минераловатные плиты плотностью от 175 до 200 кг/м³, коэффициент теплопроводности которых около 0,039 Вт/м·°C. Основным негативным свойством минеральной ваты является гигроскопичность и паропроницаемость. Из-за этого при устройстве в мокрую стяжку они требуют тщательной гидро и пароизоляции.

Вспененный полиэтилен

В последнее время для теплоизоляции теплых полов применяется вспененный полиэтилен. Он представляет из себя рулонный материал толщиной от 3 до 10 мм. Вспененный полиэтилен может быть также фольгированным как с одной, так и с двух сторон. Фольгирование позволяет создать отражающий слой для инфракрасных лучей. Применение фольгирования позволяет уменьшить толщину необходимого теплоизолятора.

Однако существует и нюанс: отражение инфракрасных лучей таким слоем затруднено в твердом теле, каким является цементная стяжка. Но все же, использование такого материала позволяет существенно экономить на высоте стяжки. Это позволит не уменьшать высоту комнаты.

По своим теплотехническим характеристикам вспененный полиэтилен схож с пенополистиролом и другими материалами. Коэффициент теплопроводность этого материала в сухом состоянии находится в пределах 0,037 – 0,049 Вт/м·°C, при этом нужно иметь в виду, что вспененный полиэтилен впитывает воду, одновременно его теплоизоляционные свойства понижаются.

Также важно знать, что фольга может разъедаться химическими материалами в составе бетонной смеси. Для устранения этой проблемы многие производители производят листовой материал, который покрыт сверху фольги специальными полимерными пленками.

Натуральная пробка

Для систем водяного теплого пола также используется и натуральный теплоизоляционный материал – пробка. Коэффициент теплопередачи пробки составляет 0,034 и схож с лучшими искусственными материалами. Основная положительная характеристика пробки – натуральность. В нее не входят посторонние химические добавки и вредные вещества.

Основной недостаток – дороговизна. Использование натуральной пробки в цементную стяжку теплого пола обосновывается в основном ее натуральностью. Но возникает вопрос: стоит ли заливать дорогой и натуральный материал в цемент.

Пробка относительно гигроскопичный материал. Она может впитывать до 12%. Для того чтобы обезопасить от намокания пробковый утеплитель обязательно закрывается плотным слоем полиэтиленовой или поливинилхлоридной пленки с фольгированием или без.

«Пирог» теплого пола

После разбора возможных типов утеплителей для водяного теплого пола разберем непосредственно состав, так называемой пирог. Ведь качеств системы зависит не только от правильного выбора утеплителя, но и от грамотного монтажа. В каком порядке монтируется все слои водяного теплого пола?

Порядок зависит и от того на что монтируется система. Если устройство теплого пола идет на грунтовое основание, то в первую очередь целесообразно устроить черновую бетонную стяжку, на которую дальше будет укладываться пирог.

• утеплитель необходимой толщины, причем при устройстве на грунт толщина утеплителя может достигать 150 мм, а для обычных полов толщина утепления выбирается до 50 мм;
• если изоляционный материал не покрыт сверху защитой или на нем не устроена система для укладки труб, то его необходимо закрыть пароизоляционной пленкой для защиты от влаги из цементного раствора (кроме пенопласта и ЭППС);
• далее, устанавливается специальная панель для укладки труб или армированный каркас для создания жесткости;
• на каркас или на панель крепится трубопровод.

Вся система готова к заливке стяжки и устройству декоративного покрытия пола.

Схема теплого пола.

При выборе теплоизоляционного материала для водяного теплого пола нужно ориентироваться на финансовые возможности и доступность. Для большинства мест применения подойдет экструдированный пенополистирол или обычные пенополистирольные плиты. Если нет возможности устраивать толстую стяжку, применяют вспененный полиэтилен. Минераловатные плиты чаще применяют при устройстве системы в деревянном полу. Но возможно применение и в цементной стяжке. Пробка - для ценителей натуральных материалов.

Совет! Если вам нужны мастера по ремонту, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.

Утеплители для создания теплого водяного пола позволяют экономить энергоресурсы. Они снижают потери тепла на 15-20%. Их главная задача – не допустить проникновения лучистой энергии в землю, нижние помещения или подвал.

В общей системе утеплитель для теплого пола выполняет несколько функций. Он не допускает лишних теплопотерь, обеспечивает равномерное распределение тепла. Кроме того, любой материал становится дополнительным шумобарьером.

При просмотре вариантов важно учитывать ключевые особенности теплоизоляции полов с подогревом:

• низкий коэффициент теплопроводности;
• сопротивляемость динамическим и статическим нагрузкам, которые будут возникать в процессе эксплуатации;
• стабильность формы;
• длительный срок эксплуатации.

Кроме того, теплоизоляция для теплого пола должна быть огнестойкая и безопасная.

Производители предлагают широкий ассортимент утеплителей, которые отличаются структурой, толщиной и характеристиками. При выборе следует учитывать особенности помещения, где обустраивается система теплого пола, возможное увеличение высоты конструкции, характеристики теплоизоляции.

Популярные материалы

Пенополистирол. Вспененный полимерный материал. Он отличается хорошими теплотехническими показателями, небольшим весом и демократичной ценой. Плиты не гниют и не пропускают влагу. Недостатком пенополистирола можно считать сравнительно небольшие звукоизоляционные показатели.

Ведущие производители предлагают специальный утеплитель под теплый пол с бобышками. Благодаря специальным выступам укладка труб водяного пола не представляет особого труда. Материал отличается повышенными прочностными показателями, имеет защиту от конденсата. Также в продаже имеются фольгированные маты.

Фольгированная минеральная вата. Утеплитель под водяной теплый пол предлагается в виде рулонов или плотных плит. Он изготавливается из природного сырья и относится к классу негорючих материалов. Особой популярностью пользуются базальтовые маты, которые отличаются высокой стабильностью формы. При работе с ними выделяется минимальное количество вредной для организма пыли. Главным недостатком минераловатных утеплителей считается повышенная чувствительность к влаге. При намокании они теряют свои изоляционные свойства. Наличие фольгированного слоя снижает эту вероятность.

Натуральная пробка. Теплоизоляцию для водяного теплого пола изготавливают из коры пробкового дерева. Методом прессования получают тонкий рулонный материал толщиной 3-4 см и плотные маты. Утеплитель характеризуется:

• безопасностью – утеплитель экологичен и гипоаллергенен;
• хорошими показателями тепло- и звукоизоляции;
• устойчивостью к процессам гниения и разрушения грызунами;
• стабильностью геометрии;
• водонепроницаемостью.

Практически единственный недостаток натуральной пробки – высокая стоимость.

Пенофол. Этот вид теплоизоляции для теплого водяного пола изготавливается на основе вспененного полиэтилена. Слой полимера покрывается с одной (тип А) или двух (тип В) сторон алюминиевой фольгой. Также предлагается самоклеящаяся модификация (С). Если планируется заливка бетонной стяжки, то в системе теплого пола следует использовать разновидность ALP – фольгированный слой ламинирован покрытием из полиэтилена.

Имеющийся в структуре воздух препятствует потерям тепла, а металлическая поверхность способствует его отражению в помещение. Общая толщина утеплителя не превышает 10 мм. Компактные рулоны легко транспортировать и укладывать.

Металлизированная лавсановая пленка. Негорючий утеплитель для пола, который отличается идеальными отражающими показателями. Материал инертен к агрессивным химическим веществам и микроорганизмам.

Гидроизоляционные показатели гарантируют защиту системы от проникновения влаги из подвального помещения или грунта. Пленка отличается упругостью, имеет достаточную прочность к деформации, переносит высокие нагрузки.

Металлизированный слой часто дополняется вспененным полиэтиленом толщиной от 2 до 10 мм. Это улучшает теплоизоляционные показатели, но снижает класс горючести материала. Лавсановая пленка выдерживает без разрушения и деформации температуры до +90 °С. Это позволяет укладывать трубы непосредственно на нее.

Основные характеристики утеплителей приведены в таблице:

Производители и цены

Качественные утеплители для теплых полов предлагают многие ведущие производители. Некоторые варианты предложены в таблице:

Особенности укладки

Чтобы система теплого пола функционировала эффективно, важно правильно выполнить все этапы монтажа. Немаловажную роль имеет укладка утеплителя. Работы начинаются с подготовки поверхности:

• устранения больших трещин ;
• выравнивания основания ;
• обустройства гидроизоляции – материал укладывается по всей площади пола с нахлестом в 15-20 см, стыки проклеиваются скотчем;
• монтажа по периметру комнаты демпферной пенополистирольной ленты. К гладким стенам она клеится, а к шероховатым – крепится с помощью саморезов. Лента должна быть выше готового пола на 2-3 см.

После этого приступают к укладке теплоизоляции. Плиты укладывают встык, без зазоров. Во избежание образования мостиков холода стыки обрабатываются герметиком. Метод крепления зависит от выбранного материала.

Тонкости соединения утеплителя с фольгированным основанием

Утеплители с фольгой укладываются отражающей поверхностью вверх. Это обеспечивает эффективное возвращение тепловой энергии внутрь помещения. В процессе монтажа следует позаботиться о правильном соединении отдельных плит или полос. Обычные строительные скотчи и клеи непригодны. Следует использовать специальный вариант фольгированной ленты, с клеящей основой.

Вывод

Утеплители для водяного теплого пола позволяют эффективно сохранять тепло и гарантируют снижение энергозатрат на отопление. Дополнительно они служат звукоизоляцией. Материалы представлены широким ассортиментом. Выбор следует основывать на особенностях помещений и личных предпочтениях.

Если вы задавались вопросом процедуры монтажа теплого пола, то обращали внимание на своего рода пирог, который приходится укладывать. Одним из его слоев является утеплитель под теплый водяной пол. Но если пол греет, то зачем там утеплитель? А если он нужен, то какой из обилия выбрать? Эта статья поможет не запутаться в разнообразии утеплителей и подобрать именно тот, который лучше всего покажет себя в конкретных условиях.

Утеплитель как важная составляющая

Задачей теплого пола является не только обогреть какую-то определенную площадь. При этом важно добиться минимальных теплопотерь. Один контур уложенной трубы с диаметром в 16 мм без особых трудностей способна прогреть стяжку с толщиной в 15 см. При этом стоит учитывать, что тепло не распространяется только вверх. Оно направляется также и вниз. Если снизу находятся соседи, которые хорошо отапливают свое помещение, то это будет не так заметно. Но если там подвал, то потери тепла будут ощутимыми. Это будет заметно не только по температуре воздуха, но и по счету за носитель.

Другой очень важной причиной, по которой утеплитель важен в общем пироге - равномерность распределения волн. Благодаря наличию утеплителя температура не сосредоточена только в месте прохождения трубы, но передается всей поверхности. Некоторые виды утеплителя дают возможность облегчить процесс создания рисунка, по которому укладывается труба теплого водяного пола. Основными разновидностями утеплителя являются производные полистирола, изделия из минеральных компонентов и из полиэтилена. Каждый из них заслуживает отдельного рассмотрения.

Минеральная плита

Известна практически каждому и используется в производстве и строительстве довольно давно. Их предшественниками является стекловата, от которой приходилось долго оттираться, чтобы не чесались руки. Но для теплого пола не подходит минеральная вата, которая поставляется в рулонах. Это связано с тем, что ее жесткость недостаточна, и из-за такого утеплителя происходит просадка залитой стяжки. Применяется только базальтовая или другая, которая продается плитами. У такого утеплителя отличный показатель устойчивости на сжатие. Среди других положительных моментов можно отметить;

• устойчивость к воздействию влаги;
• хорошая теплоизоляция;
• достаточная звукоизоляция;
• устойчивость к воздействию огня;
• стойкость к воздействию химических растворителей.

Минеральный утеплитель еще называют каменной ватой, т. к. изготавливают ее из расплавленных горных пород. Такой утеплитель не имеет вредных примесей и эмиссии. Для теплого пола подойдут плиты утеплителя с плотность от 175 кг на м 3 . Из недостатков такого утеплителя явным является наличие пор, которые пропускают воду и пар. Поэтому при монтаже понадобится дополнительная гидроизоляция.

Полистирольные плиты

Утеплитель, который состоит из вспененного полистирола также не является новинкой. Изначально такой материал известен строителям и пользователям как пенопласт. Но у чистого пенопласта есть свои недостатки. Хотя он и обладает прекрасными теплоизоляционными свойствами, такой утеплитель очень хрупкий на сжатие. Это объясняется большими воздушными пузырями, которые образуются в процессе изготовления. Чтобы ликвидировать этот недостаток в утеплителе требовалось изменить технологию. Благодаря этому и появилась технология экструзии. Ее суть заключается в том, что формирование полотна происходит под высоким давлением. Благодаря этому шарики с воздухом в утеплителе принимают правильную форму и становятся меньше. Это позволяет уменьшить теплопроводность при одинаковой толщине в сравнении с обычным пенопластом. Выбор многих падает на утеплитель в виде экструдированного пенополистирола по следующим причинам:

• небольшой вес;
• простота монтажа;
• устойчивость к сжатию;
• отсутствие токсических выбросов;
• отличные гидроизоляционные свойства.

Такой утеплитель редко называют по его составу, чаще можно встретить такое название, как «Пеноплекс». На самом деле это название завода, который занимается его выпуском. Утеплитель под теплый водяной пол лучше брать такой, который имеет замковые торцы. Они срезаны вполовину, что позволяет исключить мостики холода. Также есть варианты плит утеплителя с бобышками. Это небольшие выступы-направляющие. Благодаря им труба фиксируется без каких-либо дополнительных клипс и ее легче изгибать. Для водяного теплого пола подойдет утеплитель с толщиной в 5 см и плотностью в 35 кг на м 3 , обычно его маркируют как «комфорт».

Обратите внимание! Утеплитель из экструдированного пенополистирола боится воздействия различных растворителей и хорошо горит, выделяя ядовитый дым. При работе с утеплителем важно избегать наличия перечисленных факторов.

Рулонный материал

Бывают ситуации, когда стяжку заливать необходимо, но высота потолков не слишком позволяет этого сделать. Для того чтобы уменьшить общую высоту пирога, подойдет рулонный утеплитель. Чаще всего его представителем выступает вспененный полиэтилен. Сам по себе этот материал не обладает достаточной плотностью, чтобы гарантировать высокие теплоизоляционные свойства, поэтому на одну или две его стороны нанесена фольга. Она позволяет снизить коэффициент теплопроводности до 0,037 Вт/м×°C. Такой утеплитель есть в продаже с толщиной от 3 до 10 мм. Многие выбирают именно этот материал, т. к.:

• имеет небольшой вес;
• прост в укладке;
• имеет невысокую стоимость;
• часто на него нанесена разметка для укладки.

Фольга - это металл, поэтому она может вступать в реакцию с водой или другими компонентами, которые входят в смесь для стяжки. Чтобы предотвратить повреждение утеплителя, потребуется слой гидроизоляции или брать такой утеплитель, который изначально покрыт дополнительным пластом полимера. К недостаткам материала можно отнести небольшую устойчивость к воздействию на сдавливание. Со временем вспененный полиэтилен имеет свойство усаживаться, что повлияет на его эффективность.

Пробковый утеплитель

Если вы являетесь приверженцем всего натурального и хотите, чтобы утеплитель не содержал химических примесей, тогда стоит смотреть в сторону пробковых плит. Это натуральный материал, который большей степенью известен по пробкам, которыми закупоривают вино. Теплороводность такого утеплителя находится на одном уровне с качественным пеноплекосм, в районе 0,037 Вт/м×°C. С его укладкой также не возникает проблем. Есть варианты утеплителя, которые поставляются в рулонах. Достаточная жесткость материала не повлияет на прочность будущей стяжки. Недостатками является довольно высокая цена и доступность материала не во всех регионах. Пробка также хорошо впитывает влагу, поэтому для нее понадобится несколько слоев гидроизоляционной мембраны.

Утеплитель под различные основания

Теплый пол монтируется не только в квартирах, но и в частных домах. Некоторые утеплители для теплого водяного пола являются универсальными, другие больше подходят для конкретных ситуаций. Например, в некоторых жилищах теплоизоляцию приходится укладывать на грунт, в других на деревянные лаги. Для первого случая не подойдет тот, который хорошо впитывает влагу. Стоит рассмотреть общие случаи более подробно.

Плиты перекрытия

Бетонные плиты перекрытия чаще всего используются в квартирных или частных домах с подвалами. В новостройках они могут находиться без стяжки, поэтому потребуют дополнительного обслуживания. В силу наличия в плитах перекрытия металлической основы они очень хорошо проводят тепло. А это значит, что если на них произвести монтаж теплого пола, то его КПД будет низким. Именно поэтому перед началом работ наносится черновая стяжка. Некоторые мастера в качестве наполнителя для бетона используют керамзит. Он создает дополнительную воздушную прослойку, которая обеспечивает блокировку ухода тепла. Если снизу находится подвал или другое помещение, где может быть сырость, тогда под стяжку желательно уложить гидроизоляцию.

В качестве изолятора для теплого пола, который будет настилаться сверху подойдет любой из перечисленных утеплителей. Для чувствительных к влаге выполняется гидроизоляция черновой стяжки и самого изолятора сверху перед заливкой чистовой стяжки. Бетонные плиты хорошо выдерживают оказываемую нагрузку, поэтому проблем с толщиной стяжки возникнуть не должно.

Утепление на грунт

Бывают случаи, когда утепление приходится осуществлять прямо на грунт. Причиной тому может быть особая конструкция дома. Перед началом работ необходимо хорошо подготовить основу. Для этого потребуется углубиться до такого уровня, чтобы от нижней точки до верхней точки будущего пола было 50 см. Нижний слой грунта хорошо трамбуется. Если в нем есть излишек влаги, то необходимо высушить его. Сделать это можно постоянным проветриванием или использованием тепловых пушек.

Сверху на утрамбованный грунт укладывается подушка из гравия. Ее толщина должна быть не меньше 20 см. Он разравнивается и выводится примерно под уровень. Далее на 20 засыпается среднезернистый песок. Он максимально уплотняется и выводится под уровень. Следующим шагом укладывается гидроизоляция, которая будет препятствовать развитию грибка и чрезмерной теплоотдаче. На мембрану укладывается утеплитель. В этом случае лучше использовать пеноплекс. Он обладает отличной выносливостью на сжатие и не впитывает влагу. Лучше если его толщина будет 10 см. На него устилается еще один слой гидроизоляции, потом армирующая сетка и производится укладка трубы теплого пола с последующей бетонной стяжкой.

Обратите внимание! Если в вашей местности грунтовые воды находятся на небольшой глубине, тогда есть смысл задуматься о строительстве дома на ленточном или свайном фундаменте. В таком случае будет меньшая вероятность подъема влаги в жилое помещение и утеплитель прослужит дольше.

Пол в деревянном доме

Утепление пола под водяной в деревянном доме имеет несколько вариантов. Если в доме есть черновой бетонный пол, то действовать можно как в случае с плитами перекрытия. Если под балками есть сухой насыпной утеплитель, тогда можно воспользоваться системой теплого пола с сухой стяжкой. В качестве утеплителя можно использовать экструдированный пенополистирол с бобышками. Но предварительно необходимо выровнять поверхность деревянного пола и уложить на него гидроизоляцию. Если потолки позволяют, то хорошо использовать утеплитель с толщиной в 10 см.

В случае когда дом стоит на свайном фундаменте, тогда потребуется хорошо утеплить подпол. Для этого производится демонтаж чистового пола и оценивается состояние лаг. Если на них уже появился грибок, то потребуется все соскрести и обработать антисептиком. Далее на нижний торец лаг набиваются доски, чтобы образовалась небольшая полость. В нее укладывается гидроизоляция, а сверху утеплитель. Использовать можно каменную вату или пенополистирол. Во втором случае при одинаковой толщине с минеральной ватой эффект будет лучше. Следующим шагом монтируется еще один слой гидроизоляции, а дальше система теплого пола с сухой стяжкой. Некоторую информацию о процессе утепления можно почерпнуть из видео:

Заключение

Как вы смогли убедиться есть большой выбор утеплителей для водяного теплого пола. Некоторые из них неприменимы в определенных ситуациях в силу своих особенностей. Другие являются универсальными. Если перед вами встанет задача по монтажу теплого пола, первым делом хорошо оцените существующее основание и проанализируйте, в каком оно состоянии и необходим ли ремонт перед укладкой утеплителя.

Ищете как сделать тёплый пол правильно? Желаете вникнуть в процесс, а не полагаться на монтажников? Выбираете утеплитель для тёплого пола? Предлагается обзор утеплителей тёплого пола, будет рассказано, какой энергоэффективный утеплитель выбрать и почему это выгодно. Проанализируем сомнения по выбору и приведём два вида расчетов по экономии расходов для принятия правильного решения.

Тёплый пол используется:

• для отопления коттеджа или дома без наличия радиаторов, возможно и совмещение с радиаторами;
• для подогрева покрытия пола из керамической плитки или других материалов и комфортного ощущения ногам человека.

Тёплый пол, исходя из этого, бывает:

• водяной;
• электрический.

Сейчас будем говорить о системах водяного напольного отопления и об их составляющей – утеплителе для водяного тёплого пола. Рассмотрим с расчётами также влияние утеплителя на теплопотери.

Для чего нужен утеплитель для тёплого пола

Утеплитель применяется при монтаже и обеспечивает максимальную теплоотдачу тёплого пола. Теплоизоляция должна соответствовать таким характеристикам:

• Создавать максимальный тепловой поток вверх.
• Обеспечивать отсутствие теплопотерь вниз на плиты перекрытия.
• Не разрушаться со временем.

Представим структурный состав Он состоит из:

• Бетонного основания плит перекрытия.
• Гидроизоляции.
• Боковой .
• Утеплителя для тёплого пола.
• Разводки труб с теплоносителем.
• Стяжки с пластификатором.
• Напольного финишного покрытия.

Минимальная толщина стяжки около 50 мм.

Виды утеплителя тёплого пола

Основные виды утеплителя:

• Пенополистирольная 2 см плита с бобышками без покрытия.
• Пенополистирольная 2 см плита с бобышками с покрытием.
• Пенополистирольная 2-10 см гладкая плита с четвертью.

Фольгированная подложка для тёплого пола с разметкой толщиной 3-5мм используется при монтаже, но она не является утеплителем.

Стоит использовать плиту с бобышками с покрытием, чем без покрытия. Более дешёвая плита с покрытием требует дополнительных якорных пластин для крепления труб между бобышками.

Гладкий интересен своей ценой и применяется не только для теплого пола, но и для утепления фундамента, подвалов, фасадов зданий. Как раз на такие гладкие плиты с четвертью можно стелить фольгированную подложку с разметкой и с помощью креплений монтировать трубу.

Сомнения по выбору утеплителя

Для снятия всех сомнений по выбору утеплителя для теплого пола рассмотрим финансовую сторону вопроса. Для этого проведём расчет тёплого пола помещения 50 кв.м. Все монтажники советуют 2 см плиту с покрытием и бобышками стоимостью 600 рублей за квадрат. Всего расходы по такому утеплителю около 30000 руб. Если добавить еще 4см гладких плит с четвертью, то это обойдётся в 150 рублей за квадратный метр и всего это будет 7500 рублей. Об этой сумме «экономии» и ведётся речь. Это всего плюс 25% к стоимости, но посчитаем, какой конечный результат получим. Произведем расчёты в программе по тёплым полам по двум помещениям:

• Помещение 1 — правильный вариант выбора теплоизоляции.
• Помещение 2 — стандартный вариант утеплителя.

Помещение 2

Начнём с него. Задаём стандартный тип перекрытия под неотапливаемыми подвалами, шаг трубы 20 см, температуру в помещении +20 °С, слои над трубами и слои под трубами с утеплителем в 2см. Температура теплоносителя +40 °С. После вычисления программа выдаёт стандартные нормативные данные, кроме теплового потока вниз, который равен 58 Вт/кв.м., что сопоставимо с потоком вверх. Можно сделать вывод, что при таком варианте отапливается нижняя плита перекрытия.

Помещение 1

Задаём все те же данные, только в слоях под трубами предусматриваем дополнительную теплоизоляцию пола пенополистирол 35 плотности толщиной 40 мм. После расчёта программа выдаёт результат с повышенным тепловым поток вверх и сниженным в три раза до 18 Вт/кв.м. потоком вниз. И это даст реальную экономию в деньгах.

На расчётном помещении в 50 квадратов мы теряем 2 кВт! Если перевести это в деньги при отоплении газом по среднероссийским ценам за голубое топливо, то получится 2268 руб. в год. Простой срок окупаемости дополнительных затрат на более эффективный утеплитель равен 3,3 года.

Почему не стоит экономить на теплоизоляции пола

При расчётах мы использовали минимальную стоимость природного газа для потребителя, Если рассматривать боле дорогие источники энергии, дизтопливо или электричество, простой срок окупаемости уменьшается в разы и может составлять один отопительный сезон.

Какие ещё преимущества у энергоэффективных утеплителей:

• Позволяют сделать отличную теплоизоляцию пола дома или коттеджа, что ведет к общей энергоэффективности дома и приближает его характеристики к пассивным домам.
• Поднимает класс энергоэффективности дома, что увеличивает стоимость недвижимости.
• Даёт возможность ставить системы диспетчеризации и управления, в том числе и тёплым полом.

Основные выводы:

• При использовании утеплителей малой толщины теряется тепло в нижнем направлении. Потери тепла сопоставимы с тепловым потоком вверх в помещение.
• Утеплитель необходимой расчётной толщины окупается в среднем за 3 года эксплуатации тёплого пола при использовании природного газа, как источника энергии.

Как выбрать теплоизоляцию

Выбор утеплителя можно сделать по таким критериям:

• Рекомендациям специалистов и продавцов.
• Интернет обзорам в YouTube.
• Ценовому фактору.
• Известности торговой марки.

Одно из главных качеств будущего тёплого пола – это не только комфорт, но его эффективная теплоотдача и разумные расходы на нагрев теплоносителя. Утеплитель с толщиной от 6 см обеспечит энергоэфективное решение для систем водяного тёплого пола и даст существенную экономию уже через несколько лет.

Спешите делать разумный выбор!
