Когда случается авиакатастрофа, большие надежды возлагают на расшифровку "черного ящика". Мы расскажем, что из себя представляет "черный ящик" и почему его так важно "прочитать".
Зачем и когда придумали?
Родиной первого "черного ящика" считается Австралия. Заслуга изобретения приписывается Дэвиду Уоррену. В 1953 году он работал в команде комиссии, расследовавшей причины падения первого реактивного пассажирского лайнера "Комета-2" и задумался над тем, что хорошо бы иметь на борту каждого самолёта прибор, который бы мог регистрировать все процессы, происходящие во время полета.
Через четыре года первый бортовой самописец был сделан. Дэвид собрал его с коллегами по лаборатории аэронавтики в Мельбурне. Ещё через год устройством заинтересовался глава британского Агентства регистрации воздушных судов. Он пригласил Уоррена в Англию, где при помощи других специалистов "черный ящик" был усовершенствован. Ещё через два года, после авиакатастрофы, произошедшей в штате Квинсленд, "черные ящики" было предписано иметь на всех австралийских судах и пошло их распространение по миру.
Почему ящик называется "черным"
Банально, но факт - ящик, конечно, не черный. И не ящик. Многие видели его на картинках. Обычно он представляет из себя либо оранжевый шар, либо оранжевый цилиндр. По поводу того, почему устройство до сих пор называется "черным" существует две версии. По одной - первые "черные ящики" действительно представляли из себя коробки черного цвета, а раскрашивать в яркие цвета их стали позже; по другой - "черным" ящик назвали за его недоступность ни для кого, кроме узких специалистов. Даже наземные службы не могли прикасаться к бортовому самописцу.
Из чего сделан?
Традиционно оболочка "черных ящиков" делается из титановых сплавов или легированного железа. В любом случае - это высокопрочный, жароустойчивый материал. Хотя, надо сказать, что основную сохранность "черных ящиков" обеспечивает даже не материал, из которого они изготавливаются, а место их расположения. Обычно - в хвосте или киле самолета.
Что внутри?
"Начинка" "черных ящиков" со временем менялась, но суть её оставалась прежней. Внутри бортового самописца находится устройство, которое регистрирует происходящие во время полета изменения, технические параметры, записывает разговоры пилотов и авиадиспетчеров. В первых "черных ящиках" параметры записывались чернилами на бумажной ленте, о качестве говорить не приходилось, потом пошло стремительное развитие, начала использоваться фотопленка, затем проволока. Сегодня данные, как правило, записываются на магнитные и твердотельные накопители.
Какие нагрузки выдерживает?
"Черные ящики" конструируются с учетом критических нагрузок. Они выдерживают 3400 g, и статику в 2 тонны на протяжении 5 минут, давление воды на глубинах до 6000 метров.
Особый разговор - испытания самописцов на прочность. Журнал Science приводит список проверок, которые проходят "черные ящики" перед эксплуатацией. Образцом самописца выстреливают из воздушной пушки, бьют, давят, держат в огне при температуре в 1000 градусов по Цельсию, держат при низких температурах до -70 градусов, погружают в соленую воду и технологические жидкости (бензин, керосин, машинные масла).
Что считывают "черные ящики"?
"Черные ящики" постоянно совершенствуются. Первые бортовые считыватели регистрировали только пять параметров (курс, высота, скорость, вертикальное ускорение, и время). Они записывались при помощи стилуса на металлическую одноразовую фольгу. Последний виток эволюции бортовых считывателей относится к 1990 году, когда для записи начали использовать твердотелые носители. Современные "черные ящики" способны держать на контроле до 256 параметров. NationalGeografic сообщает, что последние модели самописцев могут контролировать движение всех частей крыла и посадочных систем.
Почему так долго ищут?
Все бортовые самописцы оснащены радиомаяками, а также акустическими системами для поиска под водой, которые срабатывают только в случае опасности. Однако, надо признать, что радиомаяки - не самые надежные устройства. Если "черный ящик" оказывается под обломками или на большой глубине, то сигнал гасится, что значительно затрудняет поиски.
Как это сказать по-английски?
В англоязычных источниках "черный ящик" может называться по разному: flight recorder, blackbox и flight data recorder.
Тонет или нет?
Ещё одни вопрос, особо актуальный сегодня: тонут ли "черные ящики"? Практически все модели бортовых самописцев тонут. Обычно в их параметрах плавучесть не задается, но задается параметр нахождения в морской воде на определенной глубине. Так, для "черного ящика" Барс-2М информация должна сохраняться при нахождении в морской воде на глубине 1000 метров в течение 30 суток.
Сколько на самолете "черных ящиков"?
Количество самописцев может быть различное на разных типах самолетов. Обычно это бортовой накопитель данных, который используется в повседневной работе, а также защищенный бортовой накопитель, который и является пресловутым "черным ящиком". Отдельным блоком в нём расположен защищенный регистратор переговоров экипажа и звуков в кабине. Все технические параметры фиксируются на бортовом самописце относительно временной шкалы.
Есть ли альтернативы?
По-прежнему падают. Логично предположить, что "черные ящики" до сих пор не являются самыми надежными в мире устройствами, способными нарушить печальную статистику авиакатастроф. Есть ли альтернативы им?
На данный момент альтернативы "черным ящикам" не существует, но постоянно ведутся разработки по усовершенствованию самописцев. В ближайшее время планируется передавать все данные бортовых самописцев в режиме реального времени либо на спутник, либо службам на авиабазах.
В интервью журналу Newyorker Стив Абду, капитан Boeing 777 и партнер авиационной консалтинговой фирмы так прокомментировал перспективы таких изменений: "Отправка данных "черного ящика" в реальном времени потребует дорогостоящую спутниковую связь, но можно отправлять её с четырех-пяти минутными интервалами. Тогда это снизит цену и повысит рентабельность применения технологии". С каждым днем количество спутников на орбите Земли увеличивается, поэтому сохранение данных полета на "удаленном" устройстве представляется наиболее вероятной альтернативой долгим поискам и кропотливой расшифровке данных.
«Черный ящик», он же бортовой накопитель, - лишь одна из составляющих системы аварийной регистрации параметров . Она представляет собой разветвленную систему сбора, обработки и регистрации многих полетных данных.
Первый бортовой был создан еще в 1939 году двумя французами Ф. Уссено и П. Бодуэном, но он был лишь прототипом тех, что используются . В 1953 году австралиец Д. Уорен предложил новый вариант подобного устройства. После участия в расследовании Уорен понял, что прибор, записывающий переговоры экипажа, мог бы значительно облегчить его задачу поиска причины крушения.
Бортовой самописец Уорена использовал магнитную ленту, был обернут асбентом и прятался в стальном корпусе. В 1956 году представил свое творение на суд общественности, и уже в 1960 все пассажирские самолеты Австралии были оборудованы ими. Вслед за этой страной подобное решение приняли и другие.
Сегодня « ящик» - обязательная часть системы контроля . Он накапливает различные сведения: обороты двигателей, давление топлива, температура за , скорость, высоту полета, курс и другие. Действия экипажа также фиксируются (уборка и выпуск шасси, степень отклонения органов управления и прочие данные).
Каждый современный авиалайнер оборудован двумя бортовыми самописцами. Один из них записывает переговоры экипажа (речевой), другой - фиксирует параметры полета (). В отличие от своего прародителя, современный самописец записывает информацию на оптический или флеш-носитель.
Для формирования прочных «черных ящиков» было предпринято немало мер. Сегодняшние самописцы способны выдержать перегрузку в три с половиной тысячи G, сохранение данных гарантируется в течение получаса охвата ящика огнем, в течение месяца при погружении в воду на глубину до шести тысяч метров и в течение пяти минут при статических перегрузках более двух тонн. Несмотря на второе имя «черный ящик», бортовые самописцы окрашены в оранжевый или красный цвет для облегчения их поиска.
Главная задача бортового накопителя - сохранение информации о полете, особенно она актуальна при авиакатастрофах. Обнаружив «черный ящик», работники считывают данные, и анализируют. После этого можно понять, не совершил ли экипаж запрещенных действий или ошибок, или не произошла ли техническая поломка, послужившая поводом к крушению.
Но бортовые самописцы помогают работникам авиаиндустрии не только в расследовании катастроф. После каждого полета наземный персонал изучает данные, считанные с него, что позволяет следить за техническим состоянием самолетов, проводить необходимые работы. Другими словами, «черный ящик» помогает в работе над повышением надежности авиаперелетов и их безопасностью.
Многие люди не в курсе, как выглядит черный ящик самолета. Правильное его название - бортовой самописец , изготавливают устройство шарообразной или цилиндрической формы и окрашивают в яркий цвет, красный или оранжевый. Округлая форма самописца изготавливается для его лучшего противодействия внешней силе, а яркий цвет поможет быстрее разыскать ящик. В этой статье рассказано, что такое черный ящик в самолете и все, что интересно знать про это устройство.
Чёрный ящик самолёта АН-24
По мере развития гражданской авиации участились случаи воздушных катастроф. Появилась необходимость зафиксировать параметры работы техники, с тем, чтобы узнать о причинах и подробностях возникновения аварийных ситуаций. Эта информация очень ценна для предотвращения повторения катастроф, исправления причин поломок авиатехники и гибели людей.
Первый «черный ящик» , фиксирующий параметры полета, появился в 1939 году . Он был сконструирован французскими разработчиками Юссено и Бодуэном и представлял собой светолучевой осциллограф, фиксирующий при полете отражения светового луча на фотопленку. При изменении параметров полета, высоты или скорости самолета, отклонялось определенное зеркальце, которое отбрасывало луч света на пленку. Для того чтобы защитить ее от засветки корпус прибора был выкрашен в черный цвет, так появилось название «черный ящик».
Позже, по мере расследования катастроф, появилось понимание того, что наличие записей экипажа в момент аварии помогли бы в этом. В 1953 году Дэвидом Уорреном, австралийским ученым был предложен прибор, который совмещал параметрический самописец и голосовой. Дэвид для записи использовал магнитную ленту, сам механизм он упаковал в асбестовую обертку, а затем - в стальной корпус. Отсюда появилась другая версия, почему самописец получил такое название.
Название черный ящик возникло потому, что первые устройства имели вид закрытой коробки, содержимое которой нельзя было посмотреть после установки на самолёт. Однако со временем их стали красить в яркие цвета: красный или оранжевый, чтобы легко обнаружить.
Первые ящики содержали самописцы с бумажной лентой и часовым механизмом с подачей бумаги, на которой пером с чернилами записывались показания приборов самолёта. Потом их заменили на фотоосциллографы с записью на фотобумаге, затем на магнитофоны с записью на стальную проволоку, а дальше научились писать на магнитную ленту. И, наконец, в наше время запись показаний идёт на микросхемы, так называемую флеш-память.
В старых моделях самописцев используется магнитная запись на ленту,
Как устроен самописец
Теперь рассмотрим устройство черного ящика самолета. Поскольку во время катастроф чёрный ящик испытывает очень большие механические нагрузки, сравнимые с нагрузками на артиллерийский снаряд и равными силе ударного фронта от взрыва атомной бомбы, корпус устройства и его содержимое должно их выдерживать.
Первые стандарты в этой области имели требования по силе механического ускорения (удара) до 1000 g (где g – ускорение земного притяжения), а сейчас требования к прочности прибора повысились до 3000 g и более. Для уменьшения силы удара корпус регистратора имеет вид шара или цилиндра с торцами в виде полусфер. Защитный корпус изготавливается из высокопрочной стали или из титана . Это ответ на вопрос из чего сделан черный ящик в самолете.
Требования современного стандарта включают следующие внешние воздействия. Кроме огромной силы удара, прибор должен выдерживать получасовой пожар и глубину затопления в море до 6 км в течение месяца. Попадание на более глубокие места в Мировом океане маловероятно.

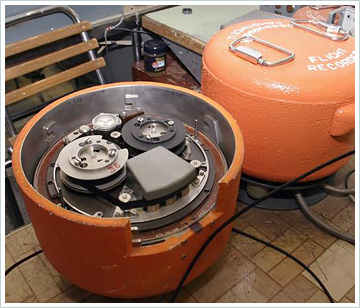

Внутри черный ящик самолета устроен так: электронные платы прибора установлены на дополнительных амортизаторах. Плата собственно регистратора – это практически то же самое, что SSD-накопитель, как в ноутбуке или во внешнем жёстком диске.
В некоторых, уже устаревших устройствах, по- прежнему установлен магнитофон. Но поскольку они до сих пор соответствуют требованиям стандарта, их продолжают использовать в самолётах.
Кроме регистрации показаний параметров, приборы оснащаются ультразвуковыми маяками, которые облегчают поиск регистраторов под водой. Для поиска в горах имеются световые и радиомаяки . Все они имеют стандартные частоты для отличия от других источников. Все маяки должны проработать достаточно долго, для этого нужны аккумуляторы. Но они становятся необходимы только после аварии, а летать могут много лет. Чтобы за это время не произошёл саморазряд аккумуляторов, они находятся в нерабочем положении и приводятся в рабочее состояние после удара.
По стандарту, на корпусе всегда имеется надпись, возможно, на нескольких языках, Flight Recorder. Do not open» на английском языке – «Самолётный регистратор. Не открывать»
Между катушек можно увидеть тончайшую проволочку — именно на нее пишут речь пилотов «черные ящики» старого образца.
Какие параметры считываются
С тех пор как был создан первый бортовой регистратор, он постоянно усовершенствовался. Первые самописцы могли регистрировать только пять параметров:
- скорость;
- высоту;
- направление;
- ускорение;
- время.
Современные бортовые самописцы, которые устанавливаются на самолетах, могут регистрировать 256 параметров, назовем некоторые:
- давление воздуха;
- расход горючего (мгновенный);
- обороты двигателя;
- ход штурвала;
- истинная и барометрическая высота;
- скорость;
- остаток топлива.
Все эти параметры значительно помогают раскрыть причины аварии самолета.
Устройство черного ящика
Где находится самописец?
Для надёжности, чтобы сохранился хоть один прибор, их устанавливают несколько в разных местах самолёта, в основном в хвосте. Раньше устанавливали один самописец в кабине самолета, а второй - в хвосте. Теперь монтируют оба самописца в хвостовой части летательного аппарата. Дело в том, что по статистике, хвост самолёта меньше страдает даже при развале фюзеляжа на несколько обломков. Как правило, самый сильный удар приходится на нос самолёта.
Как расшифровывается черный ящик?
Наверное, многие думают, что запись в черном ящике закодирована каким-то неизвестным никому, кроме его разработчиков, шифром. Оказывается, что нет никакого шифра и защиты данных от модификации . Записи сделаны в удобном для восприятия и дальнейшего анализа виде. Ведь главным назначением самописца является помощь в расследовании авиакатастроф.
При сильных повреждениях черного ящика, его остатки можно «реставрировать». Например, остатки лент склеиваются и обрабатываются специальной смесью. Микросхемы и карты памяти также восстанавливаются специалистами, чтобы они были готовы к считыванию информации. Такая работа очень трудоемкая, требует много времени и проводится высококвалифицированными специалистами.
Микросхемы и карты памяти восстанавливаются специалистами
Существует два вида приборов:
- параметрические (FDR);
- речевые (CVR).
Первый вид регистрирует основные показатели полёта и состояния систем: высота, скорость, направление, показатели масляной и топливной систем, обороты двигателей, положение шасси и закрылков, координаты и т.д. Второй тип записывает переговоры пилотов и других членов экипажа, звуки в салоне с пассажирами, в грузовом отсеке, и нескольких других местах с источниками шума. Выпускаются регистраторы с совмещённой регистрацией.
Все регистраторы работают по кольцу, то есть аппарат пишет 2 часа звук, затем снова начинает сначала, вытирая самые старые записи. Параметры записываются несколько раз в секунду, при резком их изменении современные регистраторы увеличивают частоту записи.
По последним стандартам необходимо записывать 88 параметров. Всего же в самолёте возможна запись более 2000 параметров, это необходимо для обслуживания, но не записывается в аварийные регистраторы. Длительность записи чуть более суток, чего вполне достаточно для гражданской авиации. Каждый параметр имеет чёткую временную метку для правильной расшифровки обстановки на борту. Но шифрования для защиты от перехвата нет.
Направления развития самописцев
Бортовые самописцы всегда будут развиваться и усовершенствоваться по мере технического прогресса. Разработчики видят ближайшую их перспективу в том, что будет проводиться запись как внутри, так и снаружи лайнера, использоваться различные точки обзора. Рассматривается возможность замены всех стрелочных приборов на устройства с современными дисплеями, ведь стрелки во время аварии застывают навсегда. Сейчас стрелочные приборы используются совместно с устройствами, имеющими экран.
В авиационной отрасли нестандартные ситуации неизбежны. Когда авиалайнер или заходит на аварийную посадку, специальное устройство фиксирует происходящее на борту. Как догадались читатели, речь пойдет о вопросе, что такое черный ящик в самолете, для чего используют прибор и как устроен этот механизм.
Начнем с терминологии и курса истории. Черный ящик – это самопишущее устройство, которое ежесекундно фиксирует переговоры экипажа, курс, высоту и скорость полета, регистрирует показания приборов авиалайнера . Авиаторы называют такую технику «бортовой самописец». Однако в народе прижилось название «черный ящик», поскольку подобные агрегаты первого поколения помещали в герметичную темную емкость.
Появление этих необходимых механизмов обусловила ситуация с периодическими крушениями самолетов. Чтобы выяснить причины аварий, ученые задались целью разработать аппарат, который пролил бы свет на обстоятельства падения. Первый подобный агрегат появился в 1939 году во Франции. Поскольку устройство фиксировало параметры полета на фотопленке, механизм поместили в кожух черного цвета, чтобы уберечь информацию от засветки.
Принцип записи аппарата был такой: луч света преломлялся о зеркальную поверхность и оставлял отпечаток на пленке. При этом прибор регистрировал изменения высоты, скорости и курса борта, но не фиксировал переговоров летчиков.
В 1953 году изобретение модернизировал австралиец Дэвид Уоррен. Ученый совместил возможность записи показаний систем летательного аппарата и разговоров пилотов. В приборе конструктор применил магнитную ленту, а корпус механизма выполнил из асбеста. Затем, модернизируя изобретение, авиаторы заменили материал кожуха ударопрочной сталью.
Известна еще одна версия происхождения термина «черный ящик». Поскольку с момента оборудования прибора на борту до аварии увидеть сведения аппаратуры невозможно, механизму и присвоили такое неофициальное название. Бортовой самописец периодически меняется – разработчики улучшают показатели прочности и содержимое техники. Сегодня конструкторы используют прочный титан для защитного корпуса и флеш-носители для записи .
Назначение и развитие регистратора
Рассмотрим подробнее эволюцию этой системы и узнаем, как выглядит черный ящик в самолете, какого цвета делают кожух, определим форму механизма. Прототипы самописцев предполагали запись чернилами на бумажном носителе с периодической сменой листов. Регулировку замены бумаги осуществляли при помощи таймера.
Позже инженеры разработали аппаратуру, которая фиксировала данные на пленке, что увеличивало надежность сохранности информации. Осциллографы с фотопленкой сменили магнитофоны с записью сведений на проволоку из стали, а затем – на магнитную ленту. Современные аппараты оснащены микросхемами, по аналогии с тривиальным компьютером.
Устройство кожуха
Отдельное внимание конструкторы уделяют параметрам прочности корпуса аппаратуры. Нынешние стандарты предполагают выполнение оболочки, которая защищает тонкий механизм, из устойчивых к ударам материалов, способных выдержать колоссальное давление. Здесь роль играет и форма, и окраска кожуха – ведь яркий оттенок облегчает поиски аппарата.
Наиболее выигрышная форма, которая не деформируется при механическом воздействии в 3 000 g – пустотелый шар или цилиндр со сферическими торцами . Именно так и выглядят современные самописцы. Что касается цвета, здесь разработчики предпочли окрашивание в ярко-красные или оранжевые тона.
Этот аппарат выдерживает удар, сравнимый с взрывной волной атомной бомбы. Кроме того, прибор остается неповрежденным на протяжении получаса интенсивного пожара и погружения под воду на глубину до шести километров на месяц.
Как видите, параметры корпуса такого прибора поражают сопротивляемостью к внешним механическим воздействиям и негативным явлениям. Подобный скрупулезный подход к конструкции – результат полувековой модернизации аппарата с целью повышения характеристик прочности. Однако столь надежный кожух – оболочка основного механизма, об устройстве которого мы и поговорим ниже.
Конструкция самописца
Пришло время выяснить, как устроен черный ящик самолета изнутри. Сегодня в авиации используют приборы двух последних поколений: несколько устаревшие магнитофоны с записью на магнитной ленте и современные флеш-накопители. SSD-плата закрепляется на амортизирующем механизме, чтобы избежать повреждения электроники на момент падения или взрыва самолета.
По аналогичной схеме инженеры устанавливают и магнитофонный самописец. Кроме того, внутренности механизма оснащены радиомаяком. Это устройство позволяет уменьшить время на поиск прибора после аварии. Маячки работают от аккумулятора, который запускается лишь на момент удара. До этого времени батареи копят энергию, чтобы аккумулировать ее впоследствии.
Кроме того, техника покажет параметры расхода и остатка топлива, давления воздуха, число оборотов силовых установок, ход штурвала, барометрическую высоту перелета. Само собой, аппаратура фиксирует все переговоры в кабине экипажа. Благодаря столь подробным сведениям авиаэксперты определяют причины аварий с высочайшей точностью – ведь становится ясно, что видел .
Расположение техники на борту
Авиаторы немало времени уделили и месту фиксации устройства на лайнере. Изначально самолет содержал два самописца – одна модель находилась в кабине пилотов, а второй экземпляр фиксировали в хвостовом отсеке. Приборы дублировали, чтобы увеличить шансы сохранности записей при масштабных крушениях.
Схема установки самописцев на борту
Однако установка аппаратуры в носовой части лайнера сегодня не практикуется. Ведь при авариях основной удар обычно приходится на нос борта. Поэтому современные самописцы оборудуют в хвостовых секторах самолета, надежно закрепляя приборы . Причем стандартизация требует нанесения на корпус надписи «Flight Recorder. Don’t open», которая переводится на русский язык так: «бортовой самописец, не открывать».
О параметрах записи информации
На самолетах сегодня используют либо самописцы совмещенной конструкции, либо по одному прибору типов FDR и CVR . Первая группа аппаратуры фиксирует параметрические сведения, а вторая – разговоры. Причем современные регистраторы запечатлеют множество параметров, которые используются и для расшифровки, и помогают пилоту управлять лайнером.
Черный ящик фиксирует около 2 000 параметров полета и речевые архивы переговоров, поэтому расшифровка самописца объясняет причины аварии
Что же касается нормативов, применяемых в авиации, необходимым минимумом для самописца становится фиксация 88 характеристик полета и показателей летных систем. Если рассматривать аппаратуру, которая записывает речевые показатели, здесь техника регистрирует происходящее в грузовом отделении и пассажирском секторе, переговоры экипажа, шумы в технических и подсобных блоках.
Нормальная запись ведется с интервалом фиксации сведений в 3–4 раза в секунду. При резкой смене текущих показателей регистрация увеличивает скорость и частоту записи. Это помогает расшифровщикам не пропустить нужный момент.
Отметим, что информация о перелете пишется на старые сведения. Обновление данных на современных системах проходит каждые 2–24 часа . Причем тут использована обязательная привязка по времени, чтобы облегчить задачу людям, которые расшифруют записи. Причем система шифрования тут предельно проста, чтобы получить реальную картину о происходящем на борту быстрее.
Поврежденные самописцы восстанавливают для дальнейшей расшифровки
В ситуациях, когда повреждения при катастрофе велики, содержимое техники удается даже восстановить. Остатки магнитных лент соединяют и обрабатывают в специальном веществе, а системные платы припаивают электронные техники. Правда, подобные случаи требуют большего времени для изучения сведений и высокой квалификации мастеров, которые занимаются реставрацией.
Перспективы совершенствования техники
Даже учитывая столь широкий спектр фиксируемых характеристик полета, современные регистраторы сложно назвать совершенными приборами. Разработки новых технологий в этой сфере не прекращаются. Ученые стремятся улучшить качество и точность передачи сведений, одновременно заботясь и о сохранности информации. Среди задач конструкторов – создание прибора, который фиксирует происходящее внутри самолета и .
В планах ученых создание модели, которая сможет передавать информацию на стационарный носитель в режиме реального времени
Еще одно направление разработок – модернизация панели управления самолета с заменой стрелок современными электронными дисплеями. Кроме того, среди конструкторских идей рассматривают вероятность катапультирования записывающей техники после аварии. Причем тут ученые озадачены вопросом, который поможет механизму правильно и точно запечатлеть показания в секунду крушения.
Последние идеи в этой области – синхронизация передачи показателей аппаратуры в реальном времени. Тут планируют использовать спутниковую связь и мощные стационарные серверы, которые смогут синхронно с происходящим на борту записывать информацию. В этом случае необходимость поиска регистраторов отпадет.
Как видите, человечество уже сделало шаг вперед в области авиационной индустрии. Однако здесь открываются невероятные перспективы – самолеты , технологии совершенствуются, а прогресс и удобство управления лайнером возрастают. Что касается выяснения причин катастрофы, сегодня в 98% случаев самописцы показывают истинные причины падения борта. А узнать о самом безопасном лайнере удастся .
Непосредственно самописец, в общем-то, прибор нехитрый: он представляет собой массив микросхем флеш-памяти и контроллер и принципиально мало чем отличается от SSD-накопителя в вашем ноутбуке. Правда, флеш-память используется в самописцах относительно недавно, и в воздухе сейчас множество самолетов, оборудованных более старыми моделями, в которых используется магнитная запись - на ленту, как в магнитофонах, либо на проволоку, как в самых первых магнитофонах: проволока прочнее ленты, а значит, надежнее.
Главное же - всю эту начинку как следует защитить: полностью герметичный корпус делается из титана или высокопрочной стали, внутри находится мощный слой теплоизоляции и демпфирующих материалов. По информации сайт, существует специальный стандарт FAA TSO C123b/C124b, которому соответствуют современные самописцы: данные должны оставаться сохранными при перегрузках в 3400G в течение 6,5 мс (падение с любой высоты), полный охват огнем в течение 30 минут (пожар от воспламенения топлива при столкновении самолета с землей) и нахождении на глубине 6 км в течение месяца (при падении самолета в воду в любой точке Мирового океана, кроме впадин, вероятность попасть в которые статистически мала).
Кстати, что касается падения в воду: самописцы оснащаются ультразвуковыми маяками, включающимися при контакте с водой. Маяк излучает сигнал на частоте 37 500 Гц, и, запеленговав этот сигнал, самописец легко найти на дне, откуда его извлекают водолазы или дистанционно управляемые роботы для подводных работ. На земле самописец найти также несложно: обнаружив обломки самолета и зная места размещения самописцев, достаточно, по сути, просто оглядеться вокруг.
На корпусе обязательно имеется надпись «Flight Recorder. Do not open» на английском языке. Часто имеется такая же надпись на французском; могут иметься надписи на других языках.
Где располагаются ящики?
В самолете «черные ящики» располагаются, как правило, в хвостовой части фюзеляжа, которая статистически меньше и реже всего повреждается при авариях, так как удар принимает на себя обычно передняя часть. Самописцев на борту несколько - так уж заведено в авиации, что все системы резервируются: вероятность того, что ни один из них не удастся обнаружить, а на обнаруженных будут испорчены данные - минимальна.
При этом самописцы различаются еще и по записываемым в них данным..
Аварийные самописцы, которые и ищут после катастроф, бывают параметрическими (FDR) и речевыми (CVR).
Речевой самописец сохраняет помимо переговоров экипажей и диспетчеров также окружающие звуки (всего 4 канала, продолжительность записи - последние 2 часа), а параметрические записывают информацию с различных датчиков - начиная от координат, курса, скоростей и тангажа и заканчивая оборотами каждого из двигателей. Каждый из параметров записывается несколько раз в секунду, а при быстром изменении частота записи возрастает. Запись ведется циклично, как в автомобильных видеорегистраторах: новые данные затирают наиболее старые. При этом длительность цикла составляет 17-25 часов, то есть ее гарантированно хватит на любой полет.
Речевые и параметрические самописцы могут быть объединены в один, однако в любом случае записи имеют точную привязку ко времени. Между тем параметрические самописцы фиксируют далеко не все параметры полета (хотя сейчас их как минимум 88, а совсем недавно, до 2002 года, было только 29), а только те из них, которые могут пригодиться при расследовании катастроф. Полные же «логи» (2 000 параметров) происходящего на борту фиксируют эксплуатационные самописцы: их данные используются для анализа действий пилотов, ремонта и обслуживания самолета и т. п. - они не имеют защиты, и после катастрофы данные с них уже не получить.
Как расшифровать черный ящик?
Необходимость расшифровки данных с черных ящиков - это такой же миф, как то, что ящики черные.
Дело в том, что данные никак не шифруются, и слово «расшифровка» здесь используется в том же значении, что у журналистов расшифровка записи интервью. Журналист слушает диктофон и пишет текст, а комиссия экспертов считывает данные с носителя, обрабатывает их и записывает в удобном для анализа и восприятия виде. То есть никакого шифрования нет: данные можно прочитать в любом аэропорту, защиты данных от чужих глаз не предусмотрено. А поскольку черные ящики предназначены для анализа причин авиакатастроф с целью снижения числа катастроф в дальнейшем, то какой-то специальной защиты от модификации данных нет. В конце концов, если истинные причины катастрофы требуется замолчать или исказить по политическим или еще каким-то причинам, то всегда можно заявить о сильных повреждениях самописцев и невозможности считать все данные.
источник на англ. - Encylopedia Britannica
Правда, при повреждениях (а они не так уж редки - примерно треть всех катастроф) все равно данные можно восстановить - и фрагменты ленты склеиваются, а также обрабатываются специальным составом, и уцелевшим микросхемам подпаивают контакты, чтобы подключить их к считывателю: процесс сложный, он проходит в специальных лабораториях и может затянуться.
