Охранный комплекс Pandora DeLuxe 1870i-mod является модификацией предыдущей модели с тем же наименованием, без литеры "i". В этой версии стандартный брелок сменился современным D154 , который отличается большими возможностями и дальностью оповещения, чем брелок базовой модели.

Брелок D154 от Pandora DeLuxe 1870i

Сигнализация Pandora DeLuxe 1870i-mod это недорогая система охраны вашего автомобиля из основной линейки двусторонних диалоговых систем компании Pardora . В наличии диалоговое шифрование сигнала между брелоком и центральным блоком, который невозможно взломать интеллектуальным способом. Также присутствует система автозапуска и дистанционного управления.

Дальность оповещения о состоянии составляет порядка 1700 метров . Весь необходимый набор функциональных настроек присутствует в Pandora DeLuxe 1870i сполна. Уверенность в качественной работе всех компонентов системы подтверждается трехлетней гарантией от производителя и наличием всех необходимых сертификатов.

Основные особенности сигнализации Pandora DeLuxe 1870i-mod

• Дальность оповещения до 1700 метров .
• Разнообразие возможностей для дистанционного запуска двигателя.
• Охлаждение турбины соответствующих двигателей.
• Усиление охранных свойств путем интеграции иммобилайзера Pandora BM-103 .
• Автоматическая и отложенная постановка на охрану.
• Охрана со включенным двигателем.
• Огромное число программируемых функций.
• Большое количество зон охраны.
• RF-модуль с кабелем.
• Ударопрочный брелок.

• Центральный блок сигнализации Pandora DeLuxe 1870i-mod .
• Два брелока управления - с ЖК дисплеем и без.
• Защитный чехол на брелок.
• Датчик удара.
• Датчик перемещения/ускорения.
• Модуль приемопередачи.
• Кнопка "Valet".
• Светодиодный индикатор.
• Провода для монтажа.
• Все необходимые инструкции.

Современные противоугонные системы должны соответствовать требованиям, которые выдвигаются обстановкой на улицах. Ведь нынешние угонщики используют все разнообразия средств для взлома автомобиля. Причем порой им хватает просто вытащить магнитолу или снять колеса, а не угонять сам автомобиль. Для того, чтобы защитить свою машину, нужно подходить к этому вопросу со всей серьезностью и выбирать сигнализацию только проверенного производителя. Pandora 1870i — модель 2009 года, отлично зарекомендовавшая себя благодаря качественному и продуманному подходу в сборке, которым отличаются системы Пандора. Эта модель является сменой снятых с производства платформ Pandora DeLuxe 2000, 2100, 2500 и 1500, и улучшенным вариантом модели 1870. Также в модели 1870i используется брелок от модели DXL 2500.

Данная модель предназначена для установки в автомобилях, не оснащенных CAN-шиной, то-есть предполагает аналоговое подключение к бортовой сети. Также, как и 1870, данная модель оснащена многоканальным радиотрактом и системой диалоговой защиты от взлома, что, по утверждению производителя, дает автомобилю высокосложную защиту от взлома, которая используется в системах военной авиации.

Особенности данной модели

В комплект модели 1870i входят кабеля отменного качества — мягкие луженые провода 18AVG длиной 1.2м, разъемы Molex с гильзами из пружинной бериллиевой бронзы, и корпусом, устойчивым к нагреву до 250 градусов. Кроме того, в кабелях применена высококлассная изоляция, которая сохраняет эластичность даже при температуре -40 градусов.

Система диалогового кодирования применяется и в ЖК, и в дополнительном брелоке, кроме того, значительно увеличена дальность и мощность сигнала.

Основной брелок

Базовый блок оснащен встроенным интеллектуальным акселерометром с функциями отслеживания удара/наклона/движения.

Штатная комплектация

В базовую комплектацию системы входят:

• Базовый блок
• Двусторонний ЖК-брелок
• Дополнительный брелок
• RF-модуль
• Набор высококачественных кабелей
• Кнопка Valet.

При установке данной системы не стоит забывать о том, что эта модель предназначена для автомобилей с аналоговым подключением, которое намного сложнее подключения по CAN шине, особенно — при коммутации реле. Поэтому перед тем, как приступать к установке и подключению системы, хорошенько изучите этот вопрос в интернете и проконсультируйтесь со специалистом, так как иногда для разных автомобилей существуют разные рекомендации.

Установка автосигнализации

Подготовка к монтажу

Перед тем, как приступать к установке сигнализации Пандора 1870i, снимите с аккумулятора минусовую клемму и приготовьте все необходимые инструменты:

• Паяльную станцию
• Отвертки
• Набор гаечных ключей
• Стяжки и саморезы
• Текстильная изолента.

Отключили аккумулятор

Не воспринимайте данный перечень буквально, так как он может быть расширен в зависимости от каждой конкретной ситуации.

Обезопасили от случайностей

Также не забудьте накрыть руль, передние сиденья, и лакокрасочную поверхность кузова вокруг капота защитной тканью либо полиэтиленом, чтобы случайно их не повредить. После этого можно переходить непосредственно к монтажу сигнализации.

Установка базового блока и светового датчика

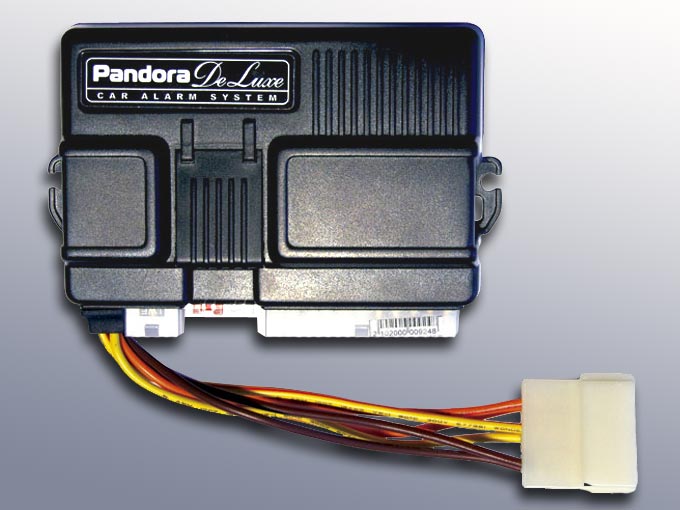

Базовый блок в Пандорах — произведение искусства. Эта компания не боится использовать инновационные решения в своих противоугонных системах, кроме того, производители подходят к компоновке базового блока очень разумно. Еще один плюс — это размеры. Пандоры славятся скромными размерами базового блока, что позволяет еще лучше спрятать его в салоне.

Блок не больше мобильного телефона

Для установки базового блока Вам придется поработать в салоне, снять переднюю панель и замаскировать обилие проводки, которую нужно будет подключать к базовому блоку.

Место установки блока

Раскрутив и сняв переднюю панель, устанавливаем базовый блок в подходящем для этого месте, используя саморезы или штатные штырьки. Главное — устанавливайте его подальше от воздуховодов системы отопления и вентиляции.

Крайне важно не устанавливать базовый блок возле системы отопления, так как резкие перепады температуры для электроники базового блока скажутся негативно.

Светодиод

Световой фотодиод устанавливаем в нижнем углу переднего лобового стекла, прокладывая провод к базовому блоку среди штатных проводов.

Проводка

Установка RF-модуля и кнопки Valet

RF-модуль крепим в центре лобового стекла, а чтобы провести провод от него к базовому блоку, снимаем пластик с передней стойки лобового стекла.

Монтаж антенны

Кнопку Valet устанавливаем в салоне, можно — в бардачке, так чтобы было удобно набирать Пин код при аварийной необходимости.

Кнопка «Valet»

Кстати, для ввода аварийного Пин-кода наличие ключа в замке зажигания не требуется.

Установка концевых датчиков

Концевые выключатели, или концевые датчики, устанавливаются в дверях, багажнике и капоте, и отвечают за запирание замков при постановке системы на охрану.

Концевик багажника

Чтобы установить концевики, Вам нужно будет снять пороги и обшивку с дверей. После этого, воспользовавшись путями штатной проводки, прокладываем провода концевиков и устанавливаем сами датчики. Также не забываем хорошо маскировать провода.

Концевик двери

Установка сирены и датчика температуры

Сирена в комплекте производителем не поставляется, но часто идет в подарок. Устанавливать ее нужно в отделении двигателя, повернув рупор сирены вниз, так чтобы в нем не скапливалась влага.

Моторный отсек

Температурный датчик мы размещаем на двигателе, в частности — на головке блока цилиндра.

Датчик температуры

Стоит упомянуть, что не стоит устанавливать температурный датчик возле выхлопного коллектора, так как это исказит его показания.

Проводка и реле

В данной системе, как и в других, важнейшим элементом является проводка. Чтобы объединить всю систему в единое целое, нужно подключить все ее элементы к базовому блоку.

Так как в данной модели не используется CAN-шина, то процесс подключения усложняется, и это следует понимать, принимаясь за дело. Для того, чтобы помочь Вам в этом процессе, в комплекте поставляется инструкция, кроме того, мы советуем Вам посетить официальный сайт производителя в интернете, чтобы выяснить все нюансы подключения Вашего автомобиля, так как в каждом конкретном случае условия могут быть различны. Также Вы можете увидеть схему подключения здесь:

Схема подключения

Для подключения автозапуска на современных автомобилях можно воспользоваться встроенным реле, однако для отечественных автомобилей с высокими токами придется купить внешние реле.

Внешнее реле

Все возможные разрывы цепи следует пропаять, кроме того – в определенных местах потребуется использовать изоленту, и для этого Вам лучше использовать текстильную изоленту, идентичную с той, которую использует производитель Вашего авто.

Коммутация проводки

Это имеет двойной смысл – во-первых, при использовании такой изоленты вся проводка будет выглядеть заводской, что хорошо для маскировки, во-вторых – обычная изолента зимой твердеет и разматывается, да еще и стучит по кузову и твердым частям авто.

Настройка системы

Вы можете настроить систему с помощью кнопки Valet, с помощью ноутбука по радиосвязи, а также с помощью ноутбука и USB кабеля. Для того, чтобы программировать систему через кнопку Valet, достаточно ввести Пин код и перейти к настройке, используя инструкцию с подробным описанием команд и кодов.

Подключение компьютера к блоку

Для настройки системы с помощью ноутбука, Вам необходимо подключиться к системе с помощью шнура USB и модуля программирования RMP-01 (02), и установить программное обеспечение, прилагаемое в комплекте.

Модуль программирования

Подключив ноутбук и установив ПО, набираем Пин-код с помощью кнопки Valet, который перед выходом нужно будет сменить. Кнопка Valet поможет Вам, если вдруг потребуется разблокировать систему без брелока и выключить сигнализацию.

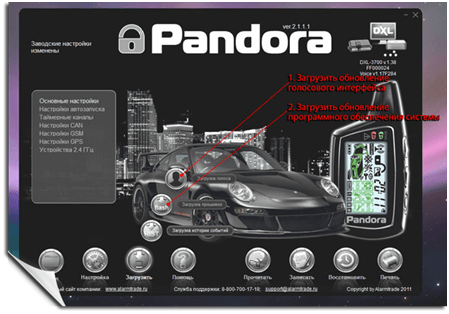

Обновление прошивки

https://alarmtrade.ru/service/prog/

Страница сайта

Для этого жмем «загрузить», а затем – «загрузка прошивки».

Обновление прошивки

Указываем путь для установки и грузим новую версию

Настройки функций

После обновления ПО переходим к разделу 4, где указываем марку автомобиля, чтобы система дала разрешение на внесение изменений.

Выбор автомобиля

Весь процесс настройки сводится к тому, чтобы ставить и убирать галочки напротив функций, так что это не должно вызвать у Вас затруднений.

Пример меню настроек

Ну что ж, Ваша система установлена и настроена, теперь можете проверить ее функционирование и собирать обратно снятые панели в салоне. Не забудьте подключить аккумулятор.

Обзор, настройка и функционал модели

Модифицированная версия автомобильной охранной системы Pandora DeLuxe 1870. В комплектацию включен брелок от системы Pandora DXL 2500.

Автосигнализация Pandora DeLuxe 1870i обладает многоканальным радиотрактом, аналогичным 1870-й модели. Присутствует возможность организации полноценного автозапуска для современных автомобилей за счет встроенных реле. Для отечественных автомобилей с высокими токами коммутации потребуется установка внешние реле. Что касается остального - это новейшая версия программного обеспечения с полной поддержкой функционала, всей гибкостью настройки и регулировки модели 2000-2100.

Комплектация:

• Брелок с ЖКИ, двусторонний;
• Дополнительный брелок без ЖК-индикатора;
• Блок управления (основной блок);
• RF-модуль (радиомодуль);
• Набор кабелей;
• Кнопка Valet и светодиод-индикатор, с проводами;
• Монтажный набор;
• Документация.

Технические храктеристикии и параметры Pandora Deluxe 1870i

• Способ управления - Брелок с ЖК дисплеем
• Автозапуск - Есть
• GSM - Нет
• GPS и ГЛОНАСС - Нет
• CAN интерфейс - Нет
• Брелок с ЖК дисплем - Есть (брелок LCD D154 для 1870i и 2500i)
• Дополнительный брелок без ЖК дисплея - Есть (брелок R302L для DXL 1870i/2000/2100/2500)
• Управление через веб-сайт и приложения для Android и iOs - Нет
• Турботаймер - Есть
• Датчик удара/наклона/движения - Есть

• Диалоговый код - Есть

Программы и инструкции для Pandora Deluxe 1870i

• Руководство по монтажу.pdf
• Прошивка v 6.876 от 2010.08.06.zip
• Полное руководство по эксплуатации.pdf
• Краткое руководство по эксплуатации.pdf
• Pandora Alarm Studio
• Pandora DXL Loader

Вопросы и ответы по Pandora Deluxe 1870i

В этом разделе мы помогаем Вам подобрать сигнализацию к Вашему автомобилю. Технические консультации в данном разделе не предоставляются. Для консультации по техническим вопросам обращайтесь в техподдержку по бесплатному номеру 8-800-700-17-18.

Часто задаваемые вопросы и полезные статьи:

• Что будет с гарантией на мой автомобиль?
• Зачем разбирать штатный ключ для подключения автозапуска?
• Будет ли бесключевой обход средствами Pandora, Pandora CLONE?
• Сколько денег уходит в месяц на GSM-связь с сигнализацией?
• В чем отличие между различными охранными системами Pandora?

Celsior67 .

Администратор

Iliya Bogdanov

Администратор

Анониммный пользователь

Администратор

Роман Яшкин

Администратор

Степан

Степан

Администратор

Администратор

Kolyan Fesko

Администратор

Андрей Кандыбо

Администратор

Дмитрий

Администратор

Александр Стёпин

Дарья Сергеевна

Алексей Зенченко

Администратор

Администратор

гена хребтов

Администратор

Дмитрий Батькин

Дмитрий Батькин

Администратор

Дмитрий Батькин

Администратор

Светлана Ряписова (Левчук)

Анониммный пользователь

Александр

Администратор

Алекс

Администратор

Анониммный пользователь

Администратор

Игнатий

Никита Пономарев

Администратор

Администратор

Игорь Бойдаченко

Администратор

Николай

Администратор

Алексей Савенко

Администратор

Алексей Савенко

Администратор

Алексей

Администратор

Дмитрий

Администратор

Сергей

Администратор

Марк

Администратор

Тимур

Евгения

Тимур

Андрей

Автосигнализации pandora deluxe 1870i принадлежит к моделям бюджетного класса. Она оснащенная двухсторонним полностью защищенным от взлома кодом 96 бит и функцией автозапуска. Год изготовления – 2010. Pandora DeLuxe 1870i mod предназначена для автомобилей без CAN-шины.

Комплектация

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!

Брелок этой автосигнализации имеет ЖК-дисплей от 2500-й серии и увеличенные кнопки. Он работает от батарейки ААА. Сирена в базовый состав не входит.
Основной брелок, предназначенный для дистанционного контроля машины – двусторонний. Дополнительный брелок имеет тот же принцип работы, но не оснащен дисплеем.

Обладает многоканальным радиотрактом.
В комплектацию также входит:

• набор кабелей;
• набор для монтажа;
• инструкция;
• индикатор из трех цветов;
• кнопка Valet;
• модуль приема/передачи;
• базовый блок.

Функционал

Функция автозапуска возможна как на современных, так и на отечественных машинах. На современных машинах можно осуществить автозапуск с помощью встроенного реле, а на отечественных внешние реле придется докупать отдельно.

Автосигнализация Pandora DeLuxe 1870i оснащена полным функционалом, имеет новейшее ПО, что позволяет легко настроить прибор.

Также Pandora DeLuxe 1870i mod имеет такие свойства:

• возможность настройки режима пассивного иммобилайзера;
• радиосвязь в обе стороны между брелком и машиной;
• включение Valet стационарно и с брелка;
• полное отключение индикаторов в случае включения охраны и деактивация исключительно предупредительной зоны;
• уникальный PIN-код;
• семь не зависящих друг от друга охранных зон;
• режим Anti-Hi-Jack, который можно активировать как дистанционно, так и в автоматическом режиме;
• система настраивается так, что при отключении охраны может быть открыта только левая передняя дверь;
• охрана может быть активирована даже если двигатель включен, а в зажигании нет ключа;
• обладает функцией запоминания тревог по зонам;
• одна универсальная блокировка и от 2 до 5 разных вариаций блокировки двигателя;
• имеется разъем под запасной датчик;
• на брелке находятся три кнопки и встроен вибро-режим;
• возможен поиск машины с помощью световых и звуковых сигналов;
• есть два силовые выхода;
• есть функция бесшумной охраны и функция «паника»;
• программирование различных режимов;
• брелок может использоваться в качестве часов и будильника;
• бесшумные включение и выключение охраны;
• очень удобным является то, что с брелка можно управлять ручником и педалью тормоза;
• на дисплее брелка можно увидеть датчик заряда батареи;
• радиус действия между брелком и машиной – 0,5 км;
• дисплей подсвечивается;
• брелок также может определить сколько градусов на данный момент в салоне;
• Pandora DeLuxe 1870i mod может взаимодействовать с пятью брелками одновременно;
• интересной и довольно удобной является функция запуска двигателя на расстоянии;
• лучшая защита радиоканала от взлома;
• канал оповещение действует на расстоянии до 1 км в городе и до 1,7 метра на незастроенных территориях;
• PIN-код теперь состоит из 4-х цифр;
• можно присоединять GSM-пейджер для сканирования состояния и подачи команд.

Pandora DeLuxe 1870i – усовершенствованная модель охраны автомобиля Pandora DeLuxe 1870. Основной разницей между этими моделями есть наличие в первой брелка D154 — им снабжаются модели Pandora DXL 2500.

У Pandora DeLuxe 1870i в наличии многоканальный радиотракт идентичный тому, которым оснащены 1870. Благодаря свежему ПО, поддерживается все возможности 2000-2100 моделей, может всячески регулироваться, перепрограммироваться и настраиваться.

Базовые характеристики Pandora DeLuxe 1870i

• Страна: Россия.
• Брелок: 1 батарейка ААА.
• Частота радиоканала: 433,92 мГц.
• Потребление: 9-15 V, 20 мА.
• Габариты базы: 105х77х29 мм.

Плюсы и минусы Pandora DeLuxe 1870i

Одним из самых главных преимуществ этой модели является усовершенствованная диалоговая кодировка, в которой применяются индивидуальные для каждого экземпляра ключи шифрования. Это делает возможным полагать, что данную сигнализацию невозможно взломать посредством электронного взлома. Производители, дабы показать, насколько они уверены в надежности этой кодировки, предлагают любому, кто представит доказательства электронного взлома Pandora DeLuxe 1870i, сумму в один миллион рублей.

Еще одним немало важным плюсом является то, что данная модель имеет сравнительно большой радиус действия обратной связи. Можно осуществлять управление каналом связи, датчиками удара, наклона или перемещения. Это позволяет моментально среагировать на попытку передвинуть или поднять автомобиль.

Минусов в Pandora DeLuxe 1870i немного, но они есть. Во-первых, в этой модели охранной системы отсутствуют датчики температуры салона и моторного отсека. Во-вторых, хоть в комплектацию и включен брелок, чехол к нему не предусмотрен, что не очень удобно учитывая, что брелок оснащен ЖК-дисплеем. И в-третьих, хоть у этой модели есть функция автозапуска, она не предусматривает автозапуск датчиков температуры.

Ищете надежную охранную систему для своего автомобиля? Мы рады предложить Вам новую автосигнализацию от компании Pandora.

Охранный комплекс Pandora DeLuxe 1870i оснащен многоканальным радиотрактом, аналогичным модели 1870. В нем предусмотрена возможность полноценного автозапуска для современных авто. Автозапуск осуществляется с помощью встроенных реле.

Для автомобилей российских марок с высокими токами коммутации необходимо отдельно приобрести и установить внешние реле.

Автосигнализация Pandora DeLuxe 1870i оснащена самой современной версией программного обеспечения. Уровень поддержки функционала, возможности настроек и регулировки повторяют конфигурацию 2000-2100.

Система обладает широким комплексом особенностей, которые обеспечивают эффективную защиту автомобиля.

• Двусторонний брелок. Он компактен, многофункционален и удобен в использовании. С его помощью владелец сможет осуществлять полноценное управление системой. Брелок оснащен батареей, которая долгое время не нуждается в замене.
• ЖК-индикатор. Все события отображаются в режиме реального времени. Возможно отображение температуры двигателя и салона. Дисплей позволяет просматривать до 10 последних событий.
• Автозапуск. Автоматические запуск и остановка двигателя могут производиться в зависимости от времени и температуры.
• Дополнительный брелок. Имеет три кнопки. С его помощью возможны запуск и выключение охранного режима сигнализации Pandora DeLuxe 1870i, а также отключение таймерного канала CH1.
• Датчики капота и багажника. Для большей эффективности работы они оснащены раздельными входами.
• Акселерометр. Встроенная интегральная модель. Безошибочно распознает движение, удар и наклон.
• Поддержка зажигания – одна из полезных «интеллектуальных» функций Pandora DeLuxe 1870i.
• Турбо-таймер. Это особый интеллектуальный режим для охлаждения турбины (при ее наличии в автомобиле).
• Таймерные каналы. Встроены в базовый блок реле. Позволяют осуществлять такие операции, как поддержка зажигания, дистанционное открывание багажника, управление стеклоподъемниками.
• Запись событий. Если отсутствует связь брелока с базовым блоком Pandora DeLuxe 1870i, то сведения о событиях в полном объеме передаются на брелок позже.
• Код безопасности. Он обладает усложненным алгоритмом шифрования и повышенным уровнем секретности.
• Ключ шифрования. Его длина составляет 80 бит. Пользователь может заменить его самостоятельно.
• ПИН-код. Обладает повышенным уровнем секретности, включает в себя 4 цифры.
• Датчики температуры. Предусмотренные в системе датчики позволяют с высокой точностью определять температуру салона и двигателя.
• Кнопка вызова водителя. Это еще одно полезное приспособление, благодаря которому система защиты становится более надежной.

Преимущества автосигнализации Pandora DeLuxe 1870i

• Дальность контакта брелока с процессорным блоком составляет более 1700 метров.
• Возможность быстрого запуска двигателя дистанционно.
• Контроль зоны радиопокрытия осуществляется автоматически.
• Возможно изменение полярности датчиков капота и багажника.
• Возможен контроль напряжения бортовой сети.
• При необходимости подключается дополнительный двухуровневый датчик удара, наклона и движения.
• Запуск двигателя возможен как при помощи брелока, так и по суточному таймеру.
• Гибкая настройка блокировок при помощи таймерных каналов Н3 и контактов реле НР.
• Возможно использование ключей Touch Memory и iButton. Они позволяют обеспечить дополнительные возможности блокировки двигателя.
• Cигнализация Pandora DeLuxe 1870i предусматривает особый охранный режим при работающем двигателе.
• Возможно подключение модуля USB RMP-01 для программирования системы с компьютера.
• Отключение охраны и отпирание дверей осуществляются в два этапа.
• При постановке на охрану учитывается задержка освещения в салоне.
• Ложные срабатывания сигнализации по максимуму исключены. Этого удалось добиться благодаря улучшенному методу считывания информации с датчиков.
• Состояние системы легко контролировать благодаря трехцветному индикатору.
• Система позволяет запрограммировать до четырех двусторонних брелоков.
