Как сделать печь булерьян своими руками. Как сделать печь булерьян своими руками: пошаговый инструктаж по изготовлению Как сделать печь булерьян своими руками

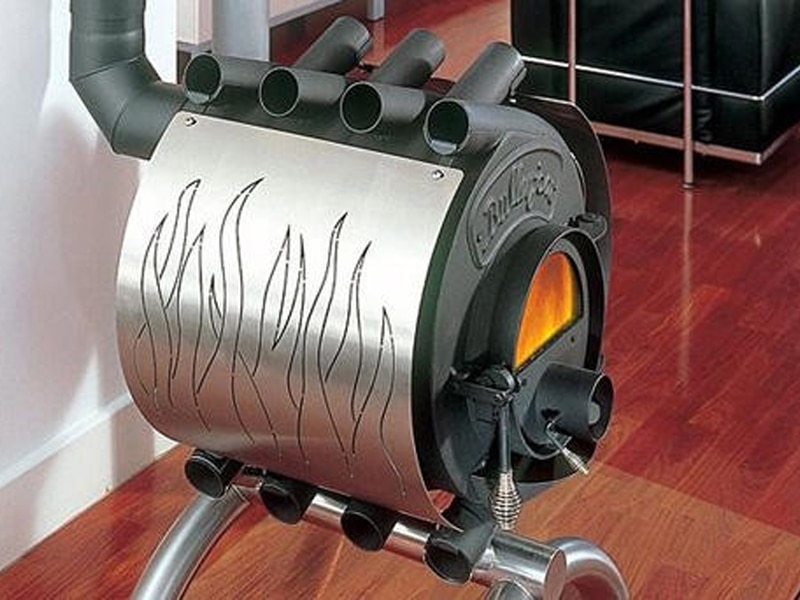

Внешне печь Булерьян напоминает буржуйку с причудливым дизайном. Но эффективность этого устройства значительно выше, да и сфера применения шире.

Модели промышленного производства пользуются достаточно широкой популярностью, но изготовив печь булерьян своими руками, можно обеспечить теплом гараж, подсобное строение, а то и небольшой дом. Согласитесь, идея интересная, да и экономия на покупке нового агрегата весьма ощутимая.

В подготовленной статье вы найдете всю необходимую информацию для сооружения отопительного агрегата. Мы расскажем, как устроена и работает печь Булерьян, опишем, какие материалы и инструменты понадобятся в ходе работ, а также приведем пошаговую инструкцию по изготовлению самоделки.

Кроме того, в статье приведены практичные советы по обустройству дымохода и обслуживанию отопительной установки. Следуя нашим рекомендациям, вы сможете организовать эффективный и безопасный обогрев небольшого помещения.

Принцип работы Булерьяна по своему гениален. Здесь сочетаются особенности работы печи длительного горения и конвекция воздушных масс через специальные трубки. Эти элементы позволяют сразу же визуально отличить печь Булерьян от других устройств этого типа. Камера сгорания устроена таким образом, чтобы топливо сгорало медленно.

Изюминка конструкции – трубки для воздуха. Они интегрированы в корпус топочной камеры и представляют собой его часть. Верхний и нижний срез этих трубок остается открытым.

При желании боковые стенки корпуса печи Булерьян можно сделать двойными, приварив сверху еще один лист металла, чтобы снизить теплопотери

Снизу в воздуховоды поступает холодный воздух, который достаточно быстро нагревается и выходит через верхние отверстия в помещение. Конвекция осуществляется постоянно, поэтому постепенно весь воздух в помещении хорошо и быстро прогревается до комфортного уровня.

Использование трубок в качестве корпуса устройства имеет еще один несомненный плюс: постоянная циркуляция воздуха не позволяет разогреваться поверхности до опасного уровня. В результате обжечься, прикоснувшись к печи Булерьян, гораздо сложнее, чем при контакте с поверхностью буржуйки.

Обогревать таким способом можно не только воздух, но и воду. Для этого придется соединить печь Булерьян с теплообменником, через который будет проходить .

Перемещение воздушных масс через воздуховоды, расположенные на боковых стенках корпуса, осуществляется естественным образом: холодный воздух поступает снизу, горячий – перемещается вверх

Стоит отметить, что для обеспечения процесса сгорания топлива в таком устройстве сначала производится розжиг, во время которого дрова подкладываются постепенно малыми порциями до тех пор, пока камера не будет заполнена. После этого остается только загружать в топку дрова каждые 12 часов.

В топке осуществляется процесс медленного сгорания древесины, который проходит в два этапа, как и в других котлах этого типа. Сначала топливо медленно сгорает при малом количестве кислорода. В результате этого процесса образуется горючий газ. Затем он соединяется с воздухом.

Второй этап заключается в сгорании этой газово-воздушной смеси, которая выделяет большое количество тепловой энергии.

Заводские характеризуются высоким КПД, поскольку позволяют получить гораздо больше тепла, чем при обычном горении древесины. КПД печи Булерьян благодаря реализации этой технологии составляет около 80%.

Производительность даже небольших моделей может превышать пять кубометров теплого воздуха в час, чего вполне достаточно даже для просторных помещений.

Как это устроено

Печь Булерьян состоит из таких элементов как:

топочная камера, сформированная из согнутых трубок и полосок металла;
вторичная камера сгорания;
задняя стенка;
передняя стенка;
дверца для загрузки топлива;
патрубок для дымохода;
зольник;
инжектор;
шибер дымохода;
регулятор мощности;
поддувало и т.п.

Заднюю стенку делают из двух листов металла, разделенных небольшим пространством. Это предохраняет часть корпуса устройства от разогрева до высоких температур, а также повышает общий КПД печи. Во вторичной камере сгорания производится дожиг горючих газов, образовавшихся во время тления топлива в первичном отделе топочной камеры.

Перед началом работ по изготовлению печи Булерьян своими руками следует подробно изучить ее конструкцию и принцип работы (+)

На передней стенке помимо дверцы имеется ручка, с помощью которой регулируется количество воздуха, поступающее в камеру. Шибер дымохода выполняет подобные функции. Можно применять только один из этих элементов для управления процессом горения, или же использовать их одновременно.

Размеры зольника, т.е. емкости для сбора золы, невелики, и это вполне оправданно. Если печь Булерьян правильно запущена, то в процессе работы дрова будут сгорать практически полностью, поэтому золы будет получаться минимальное количество или же ее не будет вовсе.

В переднюю дверцу монтируется несколько важных элементов. Ее собирают отдельно и затем навешивают с помощью приваренных металлических петель.

Ради увеличения эффективности устройства некоторые производители закрывают печь Булерьян двойным корпусом. Это не обязательный, но желательный элемент в конструкции.

Если в наличии имеется достаточно листового металла, по окончании основной сборки печи можно приварить сверху на трубки изогнутые элементы, которые скроют трубчатые “ребра” и сделают устройство более безопасным.

Процесс самостоятельного изготовления

Учитывая не самую простую конструкцию устройства, имеет смысл заранее составить чертеж печи Булерьян или найти готовый проект, например, в интернете. Придется много резать и варить листовой металл, для чего необходим сварочный аппарат и навыки работы с таким оборудованием.

Для успешного раскроя металла специалисты рекомендуют использовать лекала.

Для раскроя деталей из листового металла рекомендуется использовать картонные лекала, чтобы точно выдержать размеры и конфигурацию элементов

Основной материал для изготовления печки Булерьян – листовой металл толщиной 5-6 мм и металлические трубы с примерно такой же толщиной стенок и наружным диаметром 50-60 мм.

Чтобы придать трубчатым элементам нужную конфигурацию желательно использовать . Для проверки положения отдельных элементов относительно друг друга, используют строительный гидроуровень.

Для нормального протекания рабочего процесса понадобится еще ряд приспособлений и материалов:

электроды к сварочному аппарату;
рулетка;
маркер;
струбцины;
угольник;
линейка;
шлифовальная машина.

Начинают обычно с раскроя металла и нарезки труб. Затем остатки металла убирают, а отдельные элементы сваривают между собой, постепенно собирая печь.

Нужно нарезать необходимое количество трубок (например, восемь штук, зависит от особенностей проекта) длиной 120 см. С помощью трубогиба их сгибают на радиус 225 мм. Последовательно из листа металла вырезают элементы задней и передней стенки, дверцы, регуляторов и полос для корпуса.

Трубки для боковых стенок печи Булерьян нужно уложить на ровной поверхности и зафиксировать их положение с помощью деревянных брусьев

Оставшийся металл используют для изготовления элементов дверцы, зольника, патрубков и т.п. Отдельно делают заготовки для V-образной камеры. Полосы металла для корпуса нарезают шириной немного больше, чем наружный диаметр трубок. На концах делают овальные надрезы, чтобы можно было приварить их вплотную к трубкам.

Боковые воздуховоды соединяют в местах соприкосновения с помощью сварки, затем внутри устанавливаю V-образный поддон, чтобы отделить вторичную камеру сгорания

Входной и выходной патрубки можно также выполнить из полосок листового металла, согнув их в кольцо. Альтернативный вариант – просто отрезать куски подходящей длины от металлической трубы. Но ее диаметр должен быть больше, чем у конструкции, которая использована для корпуса устройства.

Сборку устройства начинают с трубок. Согнутые правильным образом элементы нужно уложить в шахматном порядке таким образом, чтобы задняя сторона конструкции оказалась внизу, а передняя – сверху.

Чтобы трубы находились в правильном положении, используют деревянные бруски с толщиной, равной внешнему диаметру металлических элементов.

Согнутые полоски металла прикладывают к боковым трубкам и сначала прихватывают сваркой в некоторых местах, а затем выполняют сплошной сварочный шов

Если трубы отрезаны и согнуты правильно, на ровном основании выложить такую “пирамиду” удастся без особых проблем. После этого следует сварить трубы друг с другом в местах соприкосновения.

Получившуюся конструкцию теперь можно перевернуть и приварить в пространстве между “ребрами” V-образный поддон. Он отделит первичную камеру сгорания от вторичной. В одной из трубок передней стенки следует сделать инжектор для подачи воздуха во вторичную камеру сгорания.

В боковой трубке делают отверстие, в которое приваривают узкий инжектор, чтобы обеспечить приток воздуха во второй отдел камеры сгорания

После этого можно продолжить формирование корпуса печки, приварив к ребрам выкроенные ранее полоски металла. Оптимальным считается вариант, когда примерно две трети диаметра трубы утоплены внутрь корпуса, а снаружи остается третья часть этих элементов. С изготовлением передней стенки печки придется повозиться.

В передней стенке печи Булерьян делают достаточно просторное отверстие под загрузочную дверцу, к которому приваривают небольшой бортик

В заготовке для дверцы сначала делают отверстие для поддувала. К нему приваривают патрубок, в котором будет установлена заслонка, регулирующая поток воздуха, поступающий в первичную камеру сгорания.

Для заслонки нужно вырезать круглую деталь, диаметр которой в точности соответствует размерам патрубка. К заслонке приваривают штырь. После этого в патрубке по оси проделывают отверстие, в которое и вставляют этот штырь.

Если элементы печи Булерьян раскроены и уложены правильно, готовый корпус будет выглядеть аккуратно. Во время сборки нужно контролировать положение каждой детали с помощью строительного уровня

В заготовке для передней стенки делают отверстие под дверцу. К нему по окружности приваривают узкую полоску металла.

К самой дверце нужно приварить две таких полоски металла, одна по самому краю, другая должна быть внутри на некотором расстоянии от первой. Если все сделано в соответствии с чертежами, то “воротник” на передней стенке точно войдет в зазор между краями дверцы.

На круглой дверце делают два бортика, между которыми должен точно входить бортик, приваренный к передней стенке печи Булерьян

В это пространство рекомендуется уложить асбестовый канат, чтобы обеспечить максимальную герметичность при закрывании дверцы. Теперь нужно приварить к дверце ее внутреннюю часть, а также петли с одной стороны и эксцентриковую защелку – с другой.

Эксцентриковый замок обеспечивает плотное прилегание дверцы к передней стенке печи для максимальной герметичности, которая важна в процессе длительного горения дров.

Шибер с заслонкой на дверце печи Булерьян позволяет регулировать количество воздуха, поступающее внутрь, чтобы установить оптимальный режим работы устройства

Неопытному мастеру лучше заказать этот элемент у профессионального токаря. На корпусе печи также монтируют петли и металлический штырь для защелки.

Теперь приваривают двойную заднюю стенку с отверстием под патрубок для дымохода. Этот элемент сначала прикладывают к готовой конструкции, чтобы убедиться, что его контуры точно совпадают с очертаниями скрепленных между собой труб.

Чтобы размеры дверцы точно соответствовали параметрам отверстия на передней стенке, рекомендуется сначала приварить все необходимые элементы дверцы и “примерить” к ней размеры бортика загрузочного отверстия

На этом этапе можно без особых проблем отрезать лишнее. Это относится и к другим элементам – перед сваркой их проверяют на совпадение и корректируют, если необходимо. Теперь печь почти готова. Нужно приварить к корпусу четыре ножки. Их можно сделать из согнутых отрезков толстой проволоки.

Изготовление эксцентриковой защелки для дверцы печи Булерьян требует большой точности, лучше заказать этот элемент у хорошего мастера

Ножки приваривают к передней и задней стенке корпуса. Готовое устройство устанавливают на ровное и прочное основание, укрытое огнестойкими материалами: асбест, ровный шифер, керамическая плитка и т.п.

Стены вокруг печи тоже не помешает защитить от воздействия высоких температур.

Ножки для корпуса печи Булерьян можно изготовить из очень толстой проволоки или согнутых тонких трубок. Важно придать устройству устойчивость и правильное положение

Теперь к патрубку дымохода присоединяют трубу и закрепляют ее муфтовым соединением. При этом трубы устанавливают в положение против направления движения газов, хотя производитель и рекомендует поступать иначе. Дымоход рекомендуется утеплить, например, с помощью минеральной ваты.

Металлические петли для дверцы печи Булерьян не сложно изготовить самостоятельно из подручных средств и приварить в необходимом месте

“Неправильная” установка обусловлена необходимостью защитить конструкцию от смолы, которая образуется в результате сгорания древесины. Если этот момент не предусмотреть, то смола будет вытекать из печки, а при такой установке она будет оставаться в дымоходе и постепенно сгорать.

По окончании сборки печь Булерьян устанавливают на ровном и огнестойком основании и подключают к дымоходу. При этом необходимо соблюдение правил пожарной безопасности

Засорение смолой для печи Булерьян практически неизбежно. Со временем смолистые слои накапливаются и засоряют устройство. Это выражается в заметном сокращении эффективность его работы, уменьшении тяги, проблем со свободным движением шибера. Значит, пора заняться прочисткой печи.

Облегченный вариант такой прочистки состоит в протапливании устройства осиновыми дровами. К сожалению, практическая польза от такой меры невелика и недолговечна.

Лучший способ ликвидировать загрязнение смолой – прожиг. Для этого печь сильно растапливают при открытом зольнике, фактически прокаливая все каналы. В результате смолистые отложения сгорают.

Некоторые умельцы используют для прожига печи кислород, поднося сопло баллона к отверстию зольника. Это крайне опасная операция, нарушающая правила пожарной безопасности. Неосторожные манипуляции с баллоном кислорода вблизи открытого огня могут стать причиной взрыва.

В качестве топлива для печи Булерьян можно использовать не только дрова, но и отходы древесного производства (стружку) или . Важное условие – низкая влажность топлива. Чем меньше влаги, тем меньше смолы образуется внутри печки, и тем реже придется ее прочищать.

В процессе эксплуатации печи нужно выбрать такой режим работы, чтобы получать максимум тепла при минимальном образовании смолы. Если оптимальный вариант найден, прочистку нужно будет выполнять всего пару раз в течение отопительного сезона.

Выводы и полезное видео по теме

Реальный опыт изготовления печи Булерьян из подручных материалов можно посмотреть здесь:

Самостоятельное изготовление такого устройства – не самая простая задача. Но в результате получается высокопроизводительный и удобный отопительный прибор. Специалисты отмечают, что при правильном монтаже и соблюдении условий эксплуатации срок службы печи Булерьян практически неограничен.

Поделитесь с читателями вашим опытом изготовления и использования печи Булерьян. Пожалуйста, оставляйте комментарии к статье, задавайте интересующие вас вопросы, участвуйте в обсуждениях и прикрепляйте фотографии своих самоделок. Форма обратной связи расположена ниже.

Печь «Булерьян» часто называют печью без недостатков. И это действительно так. С одним лишь исключением, которое не касается конструкции, производительности или экономичности. Единственный недостаток: выделяется очень едкий конденсат, который невозможно утилизировать и сложно придумать, куда его девать. Все. Больше недостатков нет.

Конструкция и принцип работы «Булерьяна»

Этот отопительный агрегат разрабатывался специально для мобильных бригад канадских лесорубов, которые в сезон (зимой) кочуют с места на место. Потому изначально предъявлялись высокие требования к безопасности и эффективности: печь должна за считанные минуты нагревать помещение. При этом никакой сложной настройки и регулировки, возможность обжечься должна сводиться к минимуму, попадание в помещение угарных газов должно быть невозможным. Ко всему еще - небольшой вес. Вот такой вот набор. И нужно сказать, что «Булер» (одно из названий этой конструкции) полностью им соответствует, за что канадским инженерам-теплотехникам нужно сказать огромное «спасибо».

Конструкция печи «Булерьян» - много интересных и эффективных решений

Корпус печи имеет форму цилиндра в менее мощных моделях и каплевидного (в поперечном разрезе) в агрегатах для больших отапливаемых площадей. В корпус встроены изогнутые по синусоиде трубы. Они большей частью находятся внутри корпуса, выступая из него лишь на 1/3. Это сделано для оптимальной теплоотдачи: воздух в нижние трубы засасывается холодный, продвигаясь по трубам нагревается и выходит уже горячим. В фазе активного горения на выходе может быть 120 о С или чуть выше. В минуту перекачивается от 4 до 6 кубов, так что помещение греется действительно быстро.

Топка разделена на 3 части. Сверху и снизу отделены по ¼: внизу стоят колосники из чугуна или решетка из толстой конструкционной стали (не менее 4 мм толщины). Верхняя четверть топки отделена стальным листом с отверстиями, которые занимают около 7% ее площади. Эта перегородка установлена горизонтально и не доходит до дверцы примерно на ¼ часть длины. В этой вторичной камере происходит частичное догорание газов, выделившихся при горении древесины. Воздух для этого процесса поступает из топки через отверстия в перегородке. Потому сгорание топлива неполное (пока). Но в печи происходит не весь процесс, оставшаяся часть газов догорает в трубе.

Дверца широкоформатная, прилегание - герметичное, на ней расположен патрубок со встроенным поворотным дросселем, который играет роль поддувала. Регулируя его положение, изменяют интенсивность горения. Некоторые производители снабжают этот дроссель шкалой с нанесенной градацией в градусах.

Но это не все особенности. Основная состоит в том, что часть продуктов горения древесины происходит в трубе. Из верхней части топки недогоревшие газы выходят в горизонтальный участок дымохода, длиной до 1 метра. Этот участок для «Булерьянов» обязателен, в нем немного притормаживается горение газов, они немного остывают. Затем дымоход поворачивает вверх. И тут у оригинальных Bulerjan стоит экономайзер - устройство, которое завершает процесс дожига пиролизных газов. С ним КПД печи находится в районе 80%, а без - около 60%, что тоже неплохо, но… В участке дымоходной трубы длиной 15-30 см происходит вторичное выгорание газов. Горение не постоянное, а периодическое: то вспыхивает, то затухает.

Для получения такого эффекта трубу тщательно утепляют. Для этого используют теплоизоляторы, переносящие высокие температуры (базальтовую вату, минеральный картон и т.п. слой 3-5 см в зависимости от характеристик материала). Не до конца остывшие в горизонтальном участке трубы газы, попадают в это участок, где из-за хорошей теплоизоляции скапливается большое количество тепловой энергии. Температура газов повышается, они вторично разгораются. Вспыхнувший газ увеличивается в объемах, но из-за ограниченного объема закупоривает просвет трубы. Образуется пробка из газов. Все газы догорают, остывают и рассасываются. Затем процесс повторяется. Его интенсивность и частота зависят от качества дров и положения дросселя. «Булерьян» сам подстраивается под эти параметры без дополнительных регулировок.

На выходе из топки установлена шиберная заслонка для регулирования интенсивности тяги. Диаметр шибера меньше диаметра дымохода примерно на 10-20%. Из диска заслонки вырезан сектор размером примерно в четверть окружности. Эта заглушка приварена к металлическому стержню, при помощи которого и крепится подвижно к трубе. Вот этим шибером и дросселем на дверце выставляется режим горения. От топлива и их положения зависит то, как часто «пыхает» печь.

Стоит согласиться, что устройство «Булерьянов» оригинально и целесообразно во всем. Очень интересные и необычные решения и обеспечили этим печам высокую популярность. Причем, даже без последнего дожига в трубе, устройство используют, и не жалуются: ее эффективность гораздо выше, чем воздухогреек других конструкций. К этому прибавляется еще и высокая безопасность: даже оставив открытой дверцу угореть невозможно. Так же, как и обжечься о раскаленный корпус: в нормальном рабочем режиме его температура всего 50-60 о С, чего для ожога явно недостаточно.

Как правильно топить

Основной режим работы «Булерьяна» - режим тления (дров, пеллет, щепы, брикетов). Интенсивное горение - только в первое время для быстрого нагрева помещения. Если горение постоянно будет активным, металл быстро прогорит: не для такого режима она создавалась.

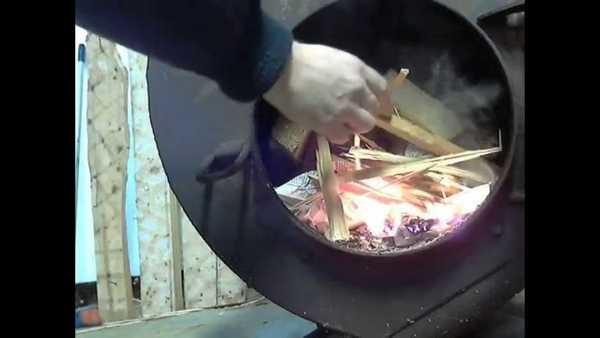

Для начала печь требуется разжечь. Для этих целей можно использовать бумагу, картон, пеллеты, сухую щепу и т.д. главное требование - сухое топливо, горящее с высокой скоростью. Объем закладки - на 20-30 минут горения. Тут нужно приноровиться: топливо должно превратиться в угли в то время, когда помещение почти полностью прогрелось.

Огонь зажигают при открытой заслонке и дросселе, дверцу закрывают. Горит топливо активно и помещение греется быстро: в это время через четыре трубы в минуту проходит от 4 до 6 кубов воздуха, а температура на выходе - в районе 140 о С. Так что даже на приличное помещение много времени не понадобится.

За процессом нужно наблюдать: через стекло в дверце или через открытый дроссель, правда, второй способ очень неудобный. Когда топливо превратиться в угли, в топку подкидывают крупно нарубленные дрова. Можно и целые чурбаки, только протолкните… Можно заложить брикеты. Что использовать нельзя, так это уголь. Не рассчитана печь на такие температуры. Буллерьяны - это чисто дровяная печь.

Теперь дроссель выставляете в тот режим, который требуется (можно в крайнее положение до ограничителя), шибер в положение «закрыто» (открытой остается ¼ от сечения дымохода). При таком положении топливо тлеет, и процесс идет ступенчато. Из труб выходит воздух, разогретый до 60-70 о С, а корпус печи при этом имеет температуру около 50 о С.

Как не нужно топить: не нужно «разгонять» печь до супер высоких температур. И дело не только в том, что металл прогорит. Просто при такой конструкции большая часть тепла воздуху через нагревательные трубы не передаться: его теплопроводность ограничена. А весь излишек просто улетит через дымоход на улицу. Потому производитель категорически не советует использовать уголь или кокс: пустая трата средств, да к тому же и оборудование быстро выйдет из строя, а завод претензий не примет - нарушены условия эксплуатации.

Установка «Булерьяна»

При установке нужно выдерживать расстояния до стен, которые рекомендованы пожарной охраной. Примеры защиты стен и расстояние до печи в зависимости от материала:

деревянные неоштукатуренные - не менее 1000 мм;
слой теплоизолятора 7 мм, а сверху металл 1 мм - расстояние 500 мм;
негорючая штукатурка слоем 25 мм и керамическая плитка - 700 мм;
одинарная кирпичная кладка (55 мм) - 500 мм;
двойная кирпичная кладка (110 мм) - 300 мм;
щит из двух листов металла толщиной 1 мм, собранный при помощи негорючих вставок, расстояние между листами 30 мм; конструкция крепится на защищенную слоем теплоизоляции стену - расстояние до стен 300 мм.

Печь Bulerjan должна устанавливаться на негорючем основании. Это может быть четыре ряда кирпичей, уложенных плашмя. В качестве раствора используют глиняную смесь. Размеры основания - на 30 см больше параметров печи в любую строну. Для экономии кирпичей в двух нижних рядах можно оставлять пустоты. Другой тип негорючего основания - металлическая подставка под «Булерьян» из труб. Ее высота 150-300 мм. При любом способе установки на горючем полу перед печью должен лежать металлический лист его размеры: ширина 500 мм, длинна 700 мм.

Правила установки «Булерьянов» на горючем полу

При установке печи «Булерьян» своими руками важно правильно сделать дымоход. К ним предъявляются общие требования (за исключением того, что он весь должен быть заизолирован, но это не требование пожарников, а технологические нюансы). Труба дымохода может быть:

Кирпичной. Толщина стенки 120 мм.
Бетонной со стенкой 60 мм.
Металлической (в том числе и сэндвич).

Параметры дымохода зависят от модели. Для печей «Булерьян» типа 00 и 01 минимальная высота - 4 м, сечение 120 мм; для моделей типа 02, 03 и 04 - выше 5 м, сечением от 150 мм. Дымоход нужно делать герметичным, стыки заделывать

Разрешены оба способа выведения дымохода - Вывод в стену реализуется проще, особенно при наличии нескольких этажей. При выводе через потолок, требуется оборудовать через перекрытие и кровлю с соблюдением всех противопожарных мер. Высота дымохода над коньком - не менее 0,5 м.

Как видите, в установке нет чрезмерных требований: подготовили место, соорудили герметичный утепленный дымоход и можно проводить первую топку. Так что установка печи «Булерьян» своими руками - дело возможное.

Модели

Выпускаются отопительные печи «Булерьян» разными заводами в разных странах. Есть завод в Украине. Они выпускают отопительные «Буллеры» и печи для бани, есть также теплоаккумуляторы, совместимые с некоторыми моделями.

Украинский вариант. «Буллеры»

Технические характеристики печей конвекционного типа «Булерьян» этого производителя сведены в таблицу.

Технические характеристики «Булерьянов» украинского производства (кликните для увеличения картинки)

Теплоаккумуляторы используются большей частью в теплицах, где отсутствуют почти полностью стены, которые в обычных зданиях накапливают тепло. Навесные панели из окрашенных стальных пластин, полностью повторяют форму печи, потому для каждой модификации теплоаккумулятор свой. Устройство навешивается на верхушки теплообменных труб и упирается в их нижние концы. Заполнять их можно любым твердым теплоемким материалом: битым кирпичом, крупным щебнем, галькой и т.д.

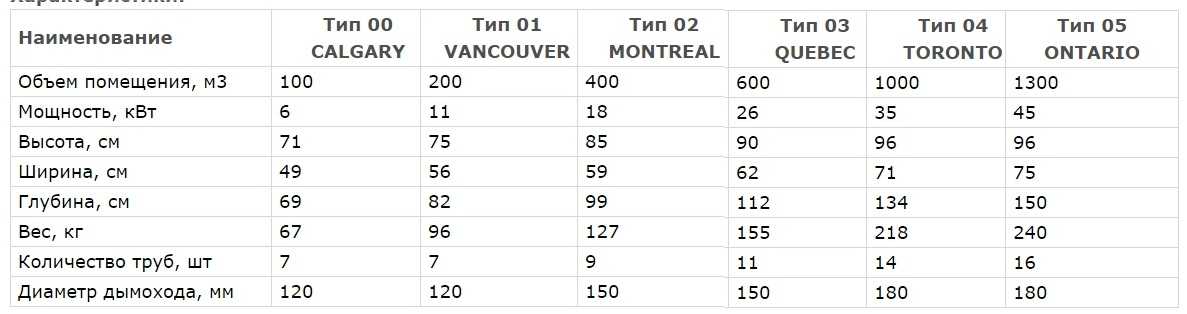

Представлены в России и канадские печи «Булерьян». Их характеристики сведены в таблицу. Как видим, исполнение другое, а характеристики - те же.

Канадские Bulerjan. Технические характеристики (кликните для увеличения размера картинки)

Как отапливать несколько комнат

Котлы длительного горения «Булерьян» можно использовать для обогрева нескольких комнат. Для этого не обязательно как-то переделывать или модернизировать агрегат. Можно собрать воздуховоды и тепловую камеру. Такая система воздушного отопления ничуть не менее эффективна, чем водяная, а средств и времени на ее организацию требует в разы меньше.

Собираете тепловую камеру, как показано на рисунке. Использовать можно оцинкованные профили для гипсокартона и листы оцинковки. Из профиля собираете каркас. В листах оцинковки прорезаете отверстия под решетки и дверцу ревизии, потом их крепите к каркасу. Снаружи оцинковку укрываете теплоизоляцией (маты минеральной ваты). Далее камеру можно декорировать или нет - по желанию.

К верхним выходам для нагретого воздуха подсоединяют воздуховоды. Они могут быть сделаны из гипсокартона, а можно использовать металлические трубы соответственного диаметра или квадратные, как в стандартных воздуховодах.

Это решение гораздо эффективнее, чем надеть гофру на теплообменные трубы. В тепловой камере вы собираете все тепло от печи, а потом раздаете его по воздуховодам. Вообще, конструируя или планируя систему, учтите, что чем короче воздуховоды, тем эффективнее будет обогрев.

Есть один нюанс: некоторым очень хочется приспособить эту печь для водяного отопления. У «Бренерана» и некоторых других производителей подобных печей даже есть «Аква» варианты. Но сам принцип работы плохо подходит для нагрева воды: она имеет большую теплоемкость, чем воздух. КПД таких агрегатов большим не будет. Если хотите водяное отопление - покупайте обычный водогрейный котел, или . Это будет более эффективно.

В мире автономного отопления не последнее место занимает такое полезное устройство как печь Булерьян, известная также под именем Бренеран. Грубо говоря, она состоит из топки, к которой подведен ряд согнутых трубок. Такая конструкция позволяет сжигать дрова и другие виды твердого топлива с очень высокой эффективностью. Стоимость промышленных моделей начинает отсчет с двухсот долларов и возрастает в зависимости от размеров топки. Хотя устройство такой печи несколько сложнее, чем у обычной буржуйки, немало мастеров сумели сделать булерьян своими руками.

Как работает данная конструкция?

Булерьян можно назвать весьма удачным гибридом буржуйки и дровяной печи длительного горения. В работе устройства использован принцип принудительной конвекции. К топке подведен ряд изогнутых трубок сверху и снизу. В нижние отверстия поступает холодный воздух, который быстро нагревается, поскольку трубы непосредственно контактируют с топкой. Через верхние отверстия в комнаты поступает уже горячий воздух. Температура его настолько велика, что позволяет обогревать не только одну конкретную комнату, но даже двухэтажный домик. Существует также возможность совмещения печки Булерьян с водяным контуром отопления. При этом поверхность самого устройства остается не слишком горячей и опасности для окружающих не представляет.

Благодаря ряду простых регулировочных устройств печь может работать в двух режимах. Сначала обеспечивается быстрый разогрев печи, а затем равномерное распределение полученного тепла по всему помещению. На втором этапе печь переходит в режим медленного горения. В начале топливо нужно подкладывать довольно часто, но как только печь разогреется, топку можно загружать всего лишь дважды в сутки, т. е. каждые 12 часов.

Дрова сгорают в топке, а продукты этого процесса по конвекционным трубам поступают в камеру вторичного сгорания. Здесь происходит дожиг газово-воздушной смеси при очень высоких температурах, что и обеспечивает устройству КПД в районе 80%. Далее по конвекционным трубам горячий воздух распространяется по всему помещению.

Наглядно процесс работы печи Булерьян представлен в видеосюжете:

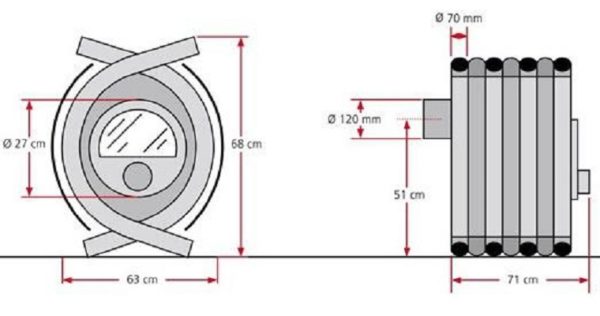

Схема устройства классического «Булерьяна»

Чтобы успешно сделать такую печь самостоятельно, следует перво-наперво изучить ее устройство. Это цельнометаллическая конструкция, состоящая из топки и ряда прилегающих к ней согнутых металлических трубок. Впереди оборудуется дверца, через которую загружается топливо, а также устройство регулировки мощности, с помощью которого можно изменять режимы горения. В топке оборудуется камера вторичного сгорания и выводится патрубок под дымоход.

На этой схеме детально представлено устройство печи Булерьян. Основная отличительная особенность конструкции - ряд изогнутых полых трубок, которые связаны с двухкамерной топкой

Чтобы повысить эффективность использования печи Булерьян, рекомендуется выполнить тщательную теплоизоляцию дымохода, например, слоем минеральной ваты толщиной не менее 3 мм.

Разумеется, понадобится поддувало, через которое в топку будет поступать воздух, необходимый для сгорания топлива. Можно устроить небольшой зольник, хотя в процессе медленного горения отходов почти не образуется. Двойная задняя стенка позволяет сделать работу устройства еще эффективнее. В некоторых моделях для этого используется двухслойный корпус.

Пошаговый инструктаж по изготовлению

Чтобы сделать печь булерьян своими руками, необходимо запастись металлическими трубами наружным диаметром около 50-60 мм, а также листовым металлом. Чтобы выдержать высокую температуру горения, рекомендуется использовать стальные листы толщиной 4-6 мм. Помимо сварочного аппарата и стандартного набора инструментов понадобится также трубогиб.

Изготовление согнутых отрезков трубы.
Изготовление устройства для отвода дыма и сбора конденсата.
Изготовление заслонок для поддувала и отвода.
Изготовление дверки для топочной камеры.
Сварку каркаса из согнутых труб и установить в него перегородку.
Приваривание листов металла в пространстве между трубами.
Монтаж дверцы с замком.
Изготовление и приваривание металлических ножек.

Из трубы следует нарезать восемь одинаковых отрезков, длиной около 1,2 м. С помощью трубогиба их сгибают с радиусом 225 мм и размещают в шахматном порядке.

Чтобы изготовить полые трубы, необходимые для печи, нужно подготовить восемь кусков трубы, длиной по 1,2 метра и согнуть их в радиус 225 мм с помощью трубогиба

Чтобы удалить дым, а также скопившуюся влагу, делается Т-образное устройство, по которому дым будет уходить вверх в трубу, а влага будет стекать вниз. Для удаления влаги внизу ставят специальный кран. Кран для удаления влаги следует открывать только для этих целей, а затем закрывать, чтобы не ухудшить тягу.

Слева: устройство для отвода дыма из печи Т-образной формы предназначено не только для удаления дыма, но и для сбора конденсата.
Справа: кран для удаления конденсата расположен внизу устройства для отвода дыма и сбора конденсата. Открывать его следует только при необходимости, чтобы не ухудшить тягу.

Для отвода дыма из печки изготавливается специальная заслонка, с помощью которой также осуществляют регулирование тяги.

Заслонка для регулирования мощности печи изготавливается со специальным отверстием, которое позволяет изменить тягу, но не дает полностью перекрыть дымоход

Для поддувала, которое расположено на передней дверце, следует сделать глухую заслонку. Чтобы заслонки надежно фиксировались в правильном положении, используется пружина.

Заслонку для поддувала, которое расположено на передней дверце, необходимо сделать глухой. Это обеспечить максимальную эффективность работы печки в режиме медленного горения

Самый сложный элемент самодельного Булерьяна - это, пожалуй, передняя дверца. Она должна закрываться практически герметично. Чем лучше дверца прилегает к печке, тем эффективнее работает Булерьян.

Из трубы большого диаметра изготавливаются два кольца, которые почти плотно входят одно в другое. Для этого отрезают два 40-миллиметровых куска от трубы диаметром 350 мм. Один из отрезков разрезают и разворачивают. После этого изготавливают лицевую сторону печки, используя кольцо меньшего диаметра.

В передней стенке печи следует сделать круглое отверстие, к которому приваривают металлическое кольцо. Этот элемент необходим, чтобы дверца закрывалась как можно плотнее

Второе кольцо используют при монтаже дверцы, его приваривают к кругу из листового металла.

По краю дверцы печи приваривают два металлических кольца, диаметр которых немного отличается. Их уплотняют специальной прокладкой из асбестового шнура

Затем на дверцу приваривается еще одно кольцо, которое должно быть чуть меньше диаметра кольца, размещенного на лицевой стороне печки. В образовавшийся между кольцами дверцы зазор укладывают уплотняющий асбестовый шнур и монтируют заслонку.

Для окончания монтажа передней дверцы печи необходимо приварить к ней патрубок поддувала с заслонкой. Заслонку снабжают пружиной для более плотного прилегания

Теперь следует вернуться к согнутым трубам. В первых двух трубах необходимо сделать отверстия и приварить в них инжекционные трубки. Это небольшие металлические элементы диаметром 14-15 мм и длиной около 150 мм. Они необходимы, чтобы обеспечить соединение конвекционных элементов с топкой.

В первые две полые трубы печи следует вставить специальные инжекторы, которые обеспечат контакт воздуха с топочной камерой

Из труб варят каркас печки с перегородкой. Для перегородки рекомендуется использовать листовую сталь не менее 6 мм толщиной.

Для перегородки печи используют стать толщиной 6 мм. Чтобы не пришлось «гадать» с размерами, сначала делают картонные лекала

После этого промежутки между трубами следует закрыть полосками листового металла, и приварить заднюю стенку, формируя таким образом корпус печи.

Корпус печи формируют из отрезков металла, которые приваривают в пространстве между полыми трубами. Для их изготовления также пригодятся картонные лекала

Для того, чтобы точно вырезать элементы перегородки, задней стенки и полоски металла, рекомендуется сначала сделать картонные лекала.

Для дверцы рекомендуется изготовить специальный замок. Он представляет собой эксцентрик, который фиксирует металлическую петлю, расположенную на стенке печки. При дальнейшем прокручивании это устройство обеспечивает максимально плотное прилегание дверцы к печке. Чтобы сделать такое устройство, понадобится выполнить ряд токарных и фрезерных операций.

Замок для дверцы печи изготовить не просто. Неопытным мастерам следует обратиться за помощью к профессиональному токарю или фрезеровщику

Остается лишь изготовить петли и навесить дверцу, а также вырезать, согнуть и приварить ножки печки.

Ножки для печи можно изготовить из подходящих тонких трубок, придав им необходимую форму с помощью трубогиба или подручных инструментов

Процесс изготовления Булерьяна трудно назвать простым, обычную буржуйку сделать гораздо легче. Но удобство в эксплуатации и высокий КПД вполне оправдывают потраченное время и силы.

Сделать печь своими руками для отопления небольших хозяйственных помещений, гаража и прочих нужд — это вполне реально. Имея навык работы со сваркой, немного металла и желание, вы вполне сможете сделать булерьян самостоятельно. В этой статье сайт предлагает практические советы и инструкцию по монтажу.

Средний КПД булерьяна около 80% (показатели обычной буржуйки 10-15%), при минимальных затратах горючего он легко обогреет среднестатистический гараж. Вот только популярность и эффективность этого отопительного прибора наглядно отразилась на его цене, а это в среднем около 15 тыс. руб. При желании такую печку можно сделать самому, имея навык работы со сваркой и необходимый инструмент.

Материалы и инструменты, необходимые для работы

Инструменты:

Угловая шлиф-машинка.
Дрель.
Разнообразный подручный инструмент (пассатижи, молоток, напильник и т. д.).

Материалы, которые понадобятся:

Труба квадратная 50x50х4,0 — 27 м.
Профильная труба 30х20х2,0 — 0,76 м.
Профильная труба 40х25х2,0 — 2 м.
Трубка ∅ 15 мм — 60 см.
Метал листовой 5 мм — 3 м 2 .
Метал листовой 100 мм — 0,1 м 2 .
Труба ∅ 95х5,0 — 1 м.
Проволока ∅ 10мм — 0,5 м.
Гаражные петли — 2 шт.

Изготовление каркаса

Профильную трубу разбиваем на отрезки по 1500 мм, из которых при помощи болгарки и сварочного аппарата делаем следующие детали:

Таких элементов понадобится ровно 18 штук. Четыре из них должны несколько отличаться: нужно вывести из каждой по одной форсунке, в качестве которой выступает трубка диаметром 15 мм и длинной около 100 мм.

1 — движение воздуха; 2 — трубка ∅ 15 мм

Полученные заготовки складываем друг на друга стопкой, чтобы они при этом образовали каркас в форме правильного шестиугольника, слегка прихватывая сваркой.

Внимание! Детали с форсунками должны находиться внизу, по две с каждой стороны. Именно они будут подавать воздух в камеру догорания газов.

Полученный каркас тщательно провариваем инвертором и зачищаем сварочные швы.

Изготовление камеры догорания газов

Из листовой стали 5 мм вырезаем две заготовки.

И привариваем их внутри получившегося контура, формируя при этом камеру догорания. Не забываем, что трубки с форсунками должны остаться впереди перегородки, как раз на пути движения газов.

Обшиваем каркас железом

Из листового металла (3 мм) нарезаем полоски стали размером 400х50 (18 шт.) и 350х50 (36 шт.). Ими мы обвариваем боковины нашего булерьяна . Следите за качеством работы — любая оставленная щель, это «лазейка» для дыма. В результате должна получиться своего рода шестиугольная труба, длиной в 900 мм и разделённая огнеотсекателем на две камеры в пропорции 1:3.

Займемся изготовлением передней и задней стенки нашей печи из того же листового металла, что и полоски для обшивки каркаса.

При помощи болгарки вырезаем два правильных шестиугольника со стороной в 40 см. В той детали, которая будет служить задней стенкой, в вершине одного из углов у нас будет отверстие под дымоход ∅ 85 мм, которое после примерки должно полностью находиться в камере меньшего размера — в камере догорания.

В передней пластине делаем отверстие по центру нижнего отсека в форме квадрата размерами 250х250 мм. Именно через него в топку будут подаваться дрова.

Когда технические отверстия вырезаны, обе заготовки привариваем на свои рабочие места.

Важно! Не забываем в процессе работы болгаркой зашлифовывать все сварочные швы. Во-первых, в дальнейшем во многих местах произвести шлифовку будет проблематично, а во-вторых, после зачистки шва особенно хорошо видно его качество.

Изготовление дымохода

В качестве дымохода будем использовать толстостенную трубу (∅ 95 мм) 50 см длиной. Также для дымохода необходимо сделать задвижку, с помощью которой можно будет контролировать скорость движения выходящих газов. Для этого из листового металла вырезаем круг, соответствующий внутреннему диаметру дымоходной трубы (∅ 85 мм) согласно схеме. Также нам понадобится проволока ∅ 10 мм.

Перед монтажом дымохода к печке, на расстоянии 70-100 мм от начала трубы в её стенках просверливаем сквозное отверстие диаметром 1 см. Туда продеваем имеющуюся у нас проволоку, предварительно загнутую буквой «Г». А к ней уже прямо в дымоходе прихватываем сам лепесток задвижки.

Важно! В процессе работы следите, чтобы не приварить нечаянно его к стенке трубы, а также не оставьте внутри окалины.

После установки задвижки дымоотвод аккуратно привариваем к задней стене булерьяна, по краю ранее проделанного отверстия.

Изготовление топочного люка

Переходим к монтажу двери топки. «Обтягиваем» топочное отверстие на передней крышке по периметру профилированной трубой 40х25 мм.

Из листового железа 10 мм толщиной вырезаем квадрат со сторонами в 330 мм (это будет лицевая сторона дверцы). Отступаем 42 мм от края пластины, вычерчиваем на ней второй, чуть меньший квадрат со сторонами 246 мм и также обвариваем его профилированной трубой 40х25. Полученную рамку завариваем крышкой из стали в 5 мм толщиной. Дверца готова.

Поддувало или организация подачи воздуха в топку

Переходим к монтажу поддувала по аналогии с конструкцией дымохода, с той только разницей, что задвижной лепесток тут будет в виде сплошного кругляша, без вырезанной четверти, а длина трубы ∅ 95 всего 140 мм.

В уже изготовленной нами крышке делаем сквозное отверстие диаметром в 95 мм и туда ввариваем поддувало. С его помощью удобно регулировать подачу воздуха в печь, а значит и поддерживать интенсивность горения.

Установка навесов на дверь топки

Перед тем как приварить навесы к дверце, ее необходимо выставить и обездвижить, прихватив в 2-3 местах сваркой. Затем через всю её площадь на расстоянии 40 мм от торцов привариваем две профильные трубы 30х20х2 длиной 380 мм так, чтобы они со стороны навесов выступали за периметр люка на 50 мм. Именно к ним и будем приваривать гаражные петли.

Совет: если навесные петли не будут доставать до лицевой пластины печи, к ней также можно приварить пару обрезков профильной трубы.

Монтаж замка

Для изготовления запора нам потребуется токарный станок, либо, за его неимением, можно заказать замок для печи и после приварить к топочному люку. Лишь после того, как приварили замок, можно срезать обездвиживающие дверцу сварочные точки и окончательно отшлифовать болгаркой все сварочный швы готовой печи.

По желанию к печке для лучшей её устойчивости монтируются из профилированной трубы или металлического уголка 4 опорные стойки.

Как видим, в технологии изготовлении булерьяна нет ничего сложного. Имея терпение, желание и необходимый инструмент, печку под силу изготовить каждому человеку, имеющему минимальный опыт работы с металлом.

Видео по теме

Булерьян – это не просто название печи, а известный канадский бренд. В 1993 году была впервые изобретена печь, которая по экономичности и производительности была одной из лучших в мире. В принципе, и по сей день конкурентов печь Булерьян практически не имеет.

Печку Булерьян часто сравнивают с буржуйкой и обычной дровяной печью длительного горения. Можно сказать, что устройство взяло в себя элементы и от того, и от другого.

Работа печи основана на принципе конвекции. К объемной вторичной камере, в которой происходит процесс сжигания дров, подведены трубы для теплообмена. Принцип их действия очень прост. Холодный воздух поступает в трубу у основания печи Булерьян, а затем выходит уже разогретым в верхней части конструкции.

Корпус печи может быть двух форм. Для небольших помещений чаще всего изготавливают цилиндрические печи Булерьян. Для большой отопительной площади печь приобретает каплевидную форму. На конструкции снаружи размещаются трубы. Чтобы теплоотдача была максимальной, они впаяны в конструкцию и выступаю всего на одну треть.

Топка печи состоит из трех частей. Снизу топки размещается колосник или огнеупорная сетка. Они могут быть выполнены из чугуна или стали толщиной не менее 4 миллиметров. В верхней части топки присутствует специальное отделение. Оно получается благодаря перегородке, для изготовления которой используется стальной лист. Этот отсек называют также вторичной камерой. В ней происходит догорание газов, которые выделяются в процессе жжения древесины. Сгорания топлива в самой печи не является полным. Выделяемые продукты горения переходят в дымоход. Длина дымохода – около 1 метра. Процесс горения за счет этой части печи становится более медленным, продукты горения остывают. Дымоход делается изогнутым, в нем стоит экономайзер. Благодаря такому устройству происходит вторичное выгорание газов. Такое строение печи увеличивает теплоотдачу, по сравнению с другими печками, на 20%.

Процесс горения дров регулируется при помощи шибера. Шибер – это заслонка возле выхода из топки, которая регулирует интенсивность тяги. Она крепится к трубе при помощи специального металлического стержня. На дверце, изменяя положение шибера, можно регулировать интенсивность работы печи.

Печи Булерьян достаточно, чтобы отопить помещение в 100 м3. Для этого понадобится не более 3 часов. Большие конструкции печи Булерьян подходят даже для отопления больших помещений, до 400 м3. Не каждая печь способна справиться с такой задачей.

Поддерживать тепло также не составит труда. Булерьян – это экономичная печь, которая требует закладки дров всего два раза в сутки.

Преимущества и недостатки печи Булерьян

Печь Булерьян впервые начали использовать лесники в канадской тайге. Им необходимо было переносить с собой компактную печь, в которую нужно было редко подкидывать дрова, а также очень быстро согреваться от ее жара. Печь Булерьян легко справилась с этой задачей. Преимущества печи Булерьян:

Компактность. Печь, способная отопить 100 м3, весит всего 50 кг.
Быстрый нагрев помещения. Небольшую комнату в 30 м3 можно отопить при помощи печи булерьян менее, чем за полчаса.
Низкая энергозатратность. Печь постепенно сжигает дрова, поэтому нет необходимости часто подкидывать в топку новый горючий материал. Достаточно один раз отопить комнату, чтобы забыть об подкидывании дров на 10-12 часов.

Несмотря на то, что печь является очень продуманной конструкцией, есть все же несколько недостатков:

Копоть. Из-за того, что не все продукты сгорания остаются в топке, копоть уходит в дымоход. Из-за этого длина трубы относительно печи должна возвышаться минимум на 3 метра. Также из-за этого во время растопки может возникнуть неприятный запах.
Необходимость постоянной регулировки. Чтобы температура в помещении не падала, а дрова медленно тлели, необходимо постоянно регулировать положение заслонки. Это требует навыков и времени.
Сгорание пыли. Теплоотдача в модели булерьян происходит с поверхности печи. Металл раскаляется, тем самым пыль, которая на нем оседает, сгорает. Из-за этого воздух становиться затхлым, также может появиться неприятный запах.

Если сравнить преимущества и недостатки печи, все же минусы Булерьяна не существенны. Если научиться правильно использовать конструкцию и установить печь согласно рекомендациям, она будет эффективно отапливать любое помещение.

Можно ли изготовить печь Булерьян самостоятельно?

Более 20 лет секреты создания печей Булерьян находятся в тайне. Производители не раскрывают чертежей и параметров используемых материалов. Но специалисты в печном деле давно измерили печь, чтобы сделать аналог известного бренда. Можно приобрести печь Булерьян у других производителей, не только у «Лаотерм». Правда, такие печи будут сильно уступать в качестве. Также можно сконструировать печь Булерьян самостоятельно.

Печь изготавливается из трубы для конвекционных теплообменников и стальных листов. Делать печь Булерьян самостоятельно следует в несколько этапов:

Трубу необходимо разделить на 8 одинаковых частей длиною не более чем 140 сантиметров. Необходим трубогиб, чтобы придать изогнутую форму изделию. Радиус кривизны не должен превышать 23 сантиметра. Все трубы должны быть одинаково изогнуты.
В двух трубах необходимо сделать прорези и вставить небольшую трубку длиною в 20 сантиметров в каждую из них. Большая часть трубки должна быть снаружи. Следует тщательно заварить место стыка. Эти трубы необходимо будет использовать у дверцы печи.
Трубы накладываются одна на одну, при этом первая труба концами влево, вторая – вправо, третья – влево и т.д. Из стали делается перегородка и устанавливается снизу конструкции, оставляя нижнюю часть труб снаружи. Расстояние между трубами заделывается при помощи листов металла. Из этого материала также делаются передняя и задняя стенки с отверстиями для дымохода и дверцы соответственно.
Дымоход необходимо делать, учитывая приспособление для удаления конденсата. Следует сделать шибер с небольшим отверстием и металлической ручкой. А также поддувало, которое будет крепиться к дверце. Все эти детали можно изготовить самостоятельно из листового металла.

Изготавливая печь самостоятельно, убедитесь в том, что все детали конструкции идеально подходят один к одному. Необходимо предварительно рассчитать габариты печи и обязательно подсоединить к дымоходу перед проверкой работы.

Булерьян – это печь, проверенная временем. При небольших затратах уровень КПД такой печи один из самых высоких в мире – он достигает до 80 %.
