Доводчик – это элемент дверной фурнитуры. Установка доводчика способствует плавному закрыванию двери и распределению нагрузки на иные устройства равномерно. Доводчики можно устанавливать как на входные двери, так и на межкомнатные двери или калитки. Чтобы установить устройство самостоятельно, необходимо предварительно внимательно ознакомиться со схемой монтажа.
Способы установки доводчика
Современные производители выпускают:
- накладные доводчики. Устройство устанавливается с внешней или внутренней стороны двери методом накладки основных элементов на дверное полотно и дверную коробку;
- напольные доводчики. Устройство располагается в полу. Проектирование и монтаж доводчиков напольного типа производится на стадии ремонта (укладки полов). Если монтаж такого типа доводчика будет осуществляться после отделки помещения, то это приведет к дополнительным затратам;
- скрытые доводчики. Фурнитура монтируется внутрь дверной коробки. Она практически полностью невидима. Доводчик скрытого монтажа рекомендуется устанавливать исключительно на массивные двери и надежную (мощную) дверную коробку. Некоторые конструкции скрытых доводчиков подходят для дверей-купе.
Если доводчик планируется устанавливать своими силами, то лучше выбрать накладную конструкцию, так как монтаж этого устройства наиболее простой и не требует особых знаний и навыков.
Как поставить доводчик? Устройство может быть установлено:
- стандартным способом. Основная часть устройства закрепляется на дверном полотне, а направляющая – на дверной коробке;
- верхним способом. При этом способе монтажа основная часть доводчика закрепляется на дверной коробке, а направляющая – на дверном полотне;
- параллельным способом. Тяга доводчика фиксируется параллельно основному коробу. Для монтажа доводчика этим способом потребуется дополнительный металлический уголок.
На выбор способа установки влияют такие факторы, как сторона открывания двери и расположение дверных петель. Если дверь открывается на себя, то целесообразно установить устройство по стандартной схеме. При открывании двери от себя доводчик устанавливается верхним способом.
Монтаж доводчика и его регулировка
Как правильно установить доводчик? К каждому устройству прилагается подробная инструкция, в которой описано пошаговое руководство к монтажу и настройке дверной фурнитуры.
Установка доводчика
Монтаж накладного доводчика на калитку или дверь производится по следующей схеме:
- разметка области установки доводчика. В настоящее время практически к каждому устройству прилагается , который облегчает процесс нанесения разметки. На шаблоне отмечены места расположения крепежных элементов. Чтобы разметка была максимально корректной, шаблон закрепляется на дверном полотне скотчем или иными способами, причем верхняя часть шаблона должна располагаться строго по краю дверного полотна, а вертикальная часть листа – параллельно оси расположения дверных петель;
- сверление отверстий. После определения расположения болтов (4 штуки для доводчика и 2 штуки для направляющей) необходимо просверлить отверстия. Диаметр сверла подбирается под соответствующий параметр крепежных элементов;
- производим окончательный монтаж направляющих с доводчиком, то есть фиксацию отдельных элементов устройства на дверь;
- на последнем этапе направляющая (тяга) соединяется с основной частью устройства.
- проверка работоспособности и при необходимости корректировка.
В зависимости от вида устройства схема монтажа может несколько отличаться от представленной выше. Однако основные этапы установки одинаковы.
Регулировка доводчика
После установки доводчика на дверь производится окончательная регулировка устройства. В процессе регулировки можно настроить:
- скорость закрывания двери, которая производится в диапазоне от 180º (полное открытие) до 15º (ограничитель);
- скорость окончательного захлопывания, которая производится от 15º до полного закрытия дверного полотна.
Для регулировки потребуется шестигранный ключ, который, как правило, поставляется в комплекте с доводчиком.
Регулировочные винты располагаются в боковой части основного блока устройства.
Производится вращением соответствующих винтов:
- по часовой стрелке. При этом скорость закрытия повышается;
- против часовой стрелки. Скорость закрытия двери понижается.
Оптимальной считается настройка устройства, при которой дверь закрывается полностью за 5 – 6 секунд.
Как установить доводчик своими руками и произвести окончательную регулировку скорости закрытия устройства смотрите на видео.
Если правильно подобрать доводчик для двери и установить его согласно приложенной к устройству инструкции, то дверная фурнитура, предназначенная для плавного закрытия, будет служить длительное время без поломок и сбоев.
УСТАНОВКА ДОВОДЧИКА
Поздравляем, вы приобрели дверной доводчик торговой марки «НОРА-М»! Наши устройства зарекомендовали себя как качественные и долговечные. Однако бесперебойная работа доводчика на 99% зависит от самого первого этапа – его установки.
Как установить и отрегулировать доводчик двери для автоматического её закрывания
Как правильно установить доводчик на дверь своими руками, объясняется в инструкции, которая прилагается к каждой модели. Кроме того, эти же инструкции вы можете скачать в электронном виде на нашем сайте.
Перед тем, как начать установку доводчика, следует определиться с некоторыми важными параметрами.
Во-первых, встаньте лицом к двери с той стороны, где будет располагаться доводчик.
В случае, если дверь открывается от себя, доводчик крепится к коробу двери. Если же дверь открывается на себя, то доводчик следует закрепить на дверном полотне, а рычаг – на дверном коробе.
Учитывайте тот факт, что если дверь ведёт на улицу, то мы рекомендуем устанавливать устройство внутри помещения, чтобы оно было меньше подвержено воздействию внешней среды (перепадам температуры, влажности и пр.).
Во-вторых, следует определиться с максимально возможным углом открытия двери: 90, 120 или 180 градусов. Обратите внимание, что разным значениям угла открытия соответствуют разные предельные параметры дверного полотна (вес и ширина).
Для удобства выбора угла открытия в инструкции к каждому доводчику есть схема, смотри ниже (на схеме 1 указан пример угла открытия двери из текста инструкции к доводчику 3S).
СХЕМА 1 ВЫБОР УГЛА ОТКРЫТИЯ И МЕСТОПОЛОЖЕНИЯ ДОВОДЧИКА
После этого необходимо вырезать из инструкции полноразмерный шаблон, который поможет разметить место установки доводчика.
Шаблон необходимо расположить на закрытой двери согласно приведённой схеме: выбранный вами угол открытия будет зависеть от того, на каком расстоянии от дверных петель закреплён корпус доводчика. Внимание! Из-за перепадов влажности воздуха шаблон может поменять свой размер. Перед установкой обязательно сравните его с настоящими установочными размерами, указанными в инструкции.
После того, как вы укрепили шаблон на двери (удобно сделать это с помощью скотча), необходимо просверлить отверстия в тех местах, где, согласно шаблону, будут крепиться доводчик и рычаг.
Можно сделать это прямо сквозь бумагу – в этом как раз и заключается удобство полноразмерного установочного макета (рисунок 1 в инструкции).
РИСУНОК 1 РАЗМЕТКА ДЛЯ УСТАНОВКИ ДОВОДЧИКА
Затем разберите рычаг на два колена (рисунок 2 в инструкции).
РИСУНОК 2 РАЗБОРКА РЫЧАГА ДОВОДЧИКА
Укрепите корпус доводчика на двери или на коробке и присоедините к нему одно из колен рычага сверху или снизу – в зависимости от места крепления корпуса (рисунок 3 в инструкции).
РИСУНОК 3
После этого укрепите второе колено рычага (на двери или на дверном коробе).
При закрытой двери угол между этим коленом рычага и полотном должен составлять 90 градусов. Соедините части рычага между собой (рисунок 4 в инструкции).
РИСУНОК 4 УСТАНОВКА РЫЧАГА ДОВОДЧИКА
Закрутите гайку крепления рычага к корпусу доводчика (рисунок 5).
На этом установка доводчика на дверь завершена.
РИСУНОК 5 УСТАНОВКА ГАЙКИ
После установки необходимо отрегулировать доводчик. О том, как это сделать, подробно рассказывает инструкция (рисунки 6 и 7), а также соответствующая статья на этом сайте.
РИСУНОК 6 РЕГУЛИРОВКА ДОВОДЧИКА
Установка и монтаж дверного доводчика
Все дверные доводчики устанавливаются по одинаковому принципу, отличаясь лишь в расстояниях установки «тела» и рычага доводчика от петель.
Ниже мы приведем для Вас максимально подробный алгоритм установки модели NOTEDO DC-100 с иллюстрациями и пошаговыми инструкциями. Все доводчики NOTEDO комплектуются аналогичными инструкциями и шаблонами, поэтому на основе этой инструкции Вы сможете установить любую модель наших доводчиков.
Как установить доводчик на дверь
Стандартная и верхняя установки
Перед Вами наиболее популярные варианты установки, которые отличаются местом расположения доводчика — на дверном полотне или на дверной раме.
Приведенные выше изображения являются шаблонами для установки. Каждый доводчик комплектуется подобными шаблонами в масштабе 1:1, что значительно упрощает установку.
Монтаж доводчика двери: пошаговое руководство
Мы устанавливаем модель NOTEDO DC-100 на левую дверь, вид установки — стандартный.
Правила монтажа дверного доводчика
- Вы верно выбрали модель доводчика для веса Вашей двери
- Выбранный Вами вариант установки возможен (см.
ограничения на установку в инструкции, прилагающей к каждому доводчику)
- После установки доводчик не будет упираться куда-либо, например, в стену
- Доводчик и рычаг будут установлены на ровную поверхность
Алгоритм установки доводчиков дверей своими руками
- Каждый доводчик комплектуется шаблоном масштаба 1:1 (см.
изображение «Стандартная установка»). Руководствуясь шаблоном, выберите необходимое Вам усилие доводчика — EN3, EN4 и EN5.
От выбора усилия зависит расстояние от петель до тела доводчика и максимальный угол открытия двери. Для нашей установки мы выбираем усилие EN4. - Прикрепите шаблон к двери, используя скотч. Ранее мы выбрали значение EN4 (среднее расположение петель), поэтому при крепеже шаблона убедитесь, что его расположение соответствует дверным петлям (см.
изображение выше).
- Так масштаб шаблона 1:1, то вручную выверять расстояния не обязательно — воспользуйтесь шаблоном для наметки необходимых отверстий для установки доводчика.
- Возьмите рычаг и разъедините его на две части (открутив винт), как показано на изображении выше. Пруток рычага с крепежным»башмаком» и резьбой необходимо установить на дверную раму, другую же часть необходимо прикрепить к «телу» доводчика специальным винтом, идущим в комплекте поставки.
Далее необходимо с помощью идущих в комплекте метизов (шурупы и винты) установить доводчик и часть рычага в подготовленные ранее отверстия. - Далее Вам необходимо отрегулировать длину прутка с крепежным «башмаков», чтобы он после соединения двух частей рычага был перпендикулярен дверному полотну.
Сделать это можно увеличивая или уменьшая рычаг по длине. Не забывайте проверять выбранную Вами длину рычага путем поворота прутка, прикрепленного к «телу» доводчика, к прутку с «башмаком» — когда они будут удобны для соединения винтом, выкрученным нами в пункте 4, и рычаг с «башмаком» после соединения будет перпендикулярен дверному полотну, то значит Вы отрегулировали длину прутка правильно.
Если вышеперечисленные условия соблюдены, то соедините части рычага.
- Убедитесь, что угол между рычагом и дверным полотном составляет 90 градусов и что доводчик установлен винтами регулировки к петлям и только после этого приступайте к обязательной регулировке Вашего доводчика.
После регулировки доводчик готов к использованию, но помните, что его необходимо обслуживать , а именно:
— Через полмесяца после установки проверьте затяжку шурупов и винтов
— Обязательно проводите сезонную регулировку скоростей «доводки» и «закрывания» при изменении температуры на 10-15 градусов Цельсия
— Обязательно соблюдать правила эксплуатации доводчиков - поворот винта регулировки по часовой стрелке уменьшает скорость,
- поворот винта регулировки против часовой стрелки увеличивает скорость.
Параллельная установка доводчиков дверей
при параллельной установке эффективность доводчика будет ниже.
Данный тип установки возможен, например, если при стандартной установке доводчик при открытии двери упирается в стену или слишком низкий потолок мешает установить «тело» доводчика на дверную раму.
Для данного типа установки Вам необходим кронштейн (приобретается дополнительно).
Индивидуальная информация по параллельной установке содержится в каждой инструкции, идущей в комплекте с дверным доводчиком.
Если при параллельной установке у Вас возникнут сложности, то мы рекомендуем обратиться к специалистам.
Как установить и отрегулировать дверной доводчик?
Установка и регулировка дверного доводчика
Типы установки дверного доводчика
Стандартная установка рычага
Верхняя установка (на косяке)
Параллельная установка (с монтажным уголком)
2.
Последовательность установки дверного доводчика
Установите корпус на дверь или косяк четырьмя шурупами или винтами (на металлическую дверь) так, чтобы винты регулировки были направлены к петлям.
Установите основной рычаг на поворотную ось доводчика и закрепите его винтом № 1.
Регулируя длину прутка, убедитесь, что он установлен перпендикулярно двери при соединении с основным рычагом и закрепите их винтом № 2.
Наденьте декоративный колпачок на противоположную часть поворотной оси доводчика.
Регулировка дверного доводчика
Сектора закрывания («ЗАКРЫВАНИЕ» и «ДОВОДКА») контролируются двумя (2) раздельными винтами регулировки скорости, сначала установите скорость «ЗАКРЫВАНИЯ», затем скорость «ДОВОДКИ».
ВНИМАНИЕ: Ни в коем случае не допускайте разгерметизацию доводчика полным выкручиванием винтов регулировки!
Скорость «ЗАКРЫВАНИЯ» («CLOSING») регулируется поворотом винта.
Самостоятельная установка и регулировка дверного доводчика
Скорость «ДОВОДКИ» («LATCH») регулируется поворотом винта.
Параллельная установка дверного доводчика
Установите оригинальную монтажную пластину на верхнем косяке.
3. Установите доводчик на дверь регулировочными винтами от петель.
4. Повернув ключом или другим рычагом поворотную ось доводчика примерно на 45 град., установите основной рычаг на поворотную ось параллельно двери и закрепите его винтом № 1.
Соедините пруток с монтажной пластиной. Регулируя длину прутка, соедините его с основным рычагом винтом № 2. (См. рис.)
6. Наденьте декоративный колпачок на противоположную часть поворотной оси доводчика.
1. Доводчик имеет функцию самозакрывания — не толкайте дверь
.
2.
Винт № 1
всегда должен быть надежно затянут
.
3. Через полмесяца проверьте затяжку
шурупов и винтов.
4. Дверной доводчик нуждается в сезонной регулировке
.
При значительном изменении температуры окружающего воздуха обязательно отрегулируйте скорости закрывания и доводки двери.
Все чаще на входные и межкомнатные двери устанавливают доводчик различной конструкции. Это очень полезное приспособление. Оно позволяет контролировать время и силу закрытия двери. Это дает возможность избежать появления сквозняков, быстрой потери тепла в помещении. Помимо перечисленных функций, позволяет снизить нагрузку на всю систему. Особенно это важно для петель. Они эксплуатируются дольше при наличии представленного механизма. Закрытие происходит быстро и плавно.
Как установить доводчик на дверь? Вам помогут советы опытных мастеров. Даже делая такую работу впервые, практически любой человек сможет выполнить ее хорошо. Необходимо при этом руководствоваться рекомендациями производителя и инструкцией. В этом случае смонтировать систему на дверь и отрегулировать ее не составит труда.
Принцип устройства
Особый тип конструкции позволяет выполнять все функции, которыми обладают современные доводчики дверей. На пластиковую дверь или металлические, деревянные их разновидности чаще всего устанавливают накладные механизмы.
Система имеет внутри пружину, которая при открытии створки сжимается. Это позволяет ей аккумулировать энергию, достаточную для последующего закрытия.
Вторым немаловажным элементом является масляный наполнитель. Он отвечает за плавность движения створки. Масло через специальную систему протоков перетекает из одной камеры в другую. От его вязкости зависит плавность закрытия.
Представленные характеристики можно регулировать. Поэтому установка доводчика требует владения определенными знаниями.

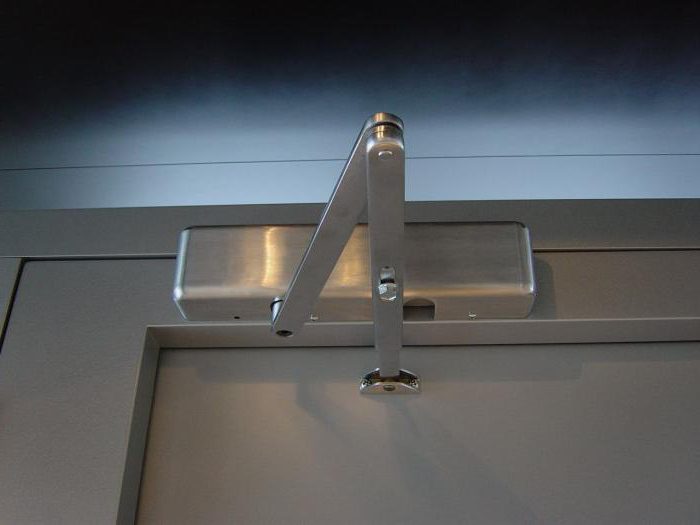

Верхний тип доводчика
Всего существует 3 основных типа доводчиков. Самым известным из них является верхний (или накладной) механизм. Именно его чаще всего устанавливают на самые разные виды дверей.
Передает усилие на пружину. Это самый доступный и простой в установке доводчик дверной. Цена его довольно небольшая. Поэтому такой механизм пользуется высокой популярностью.
В эту группу входят доводчики с зубчатой передачей и скользящей тягой. В первом случае усилие передается на рычаг шестерней со шрифтом или поршнем. Их чаще всего устанавливают на двери. Доводчики со скользящей тягой пока не получили должного распространения. Их применяют в достаточно ограниченной области.
Напольные разновидности
Если дизайну интерьера уделяется большое внимание, то чаще всего выбор падает именно на напольные типы доводчиков. Их проектируют еще на этапе планирования ремонта. Установка доводчика этого типа производится немного сложнее.
Дело в том, что на дверь с петлями этот механизм установить нельзя. Доводчик в этом случае сам по себе является системой, на которую устанавливают полотно. На полу делается углубление, в которое монтируется доводчик. На таком же уровне на потолке фиксируется вторая часть механизма.
Такие петли-доводчики планируют устанавливать при обустройстве дверей без коробки. Чаще всего их можно встретить в торговых центрах. Напольные доводчики делают ограничение для веса двери. Они не предназначены для полотна, которое весит больше 300 кг. Их установка требует определенных навыков. Если нижняя и верхняя петля расположены не на одном уровне, механизм очень быстро выйдет из строя.

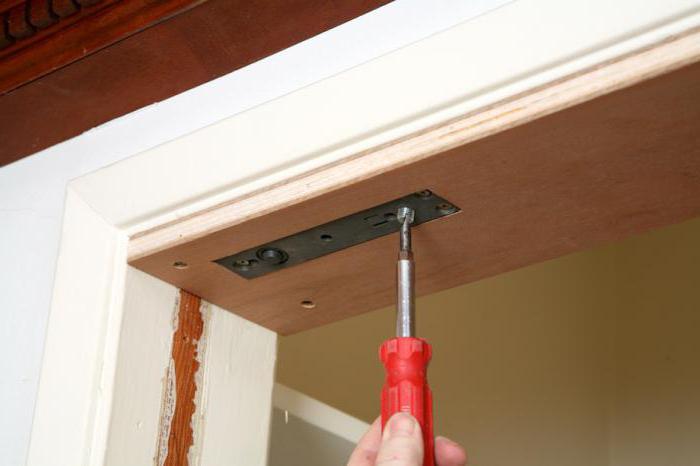

Скрытые доводчики
Еще одной разновидностью представленных механизмов являются скрытые доводчики. Они могут находиться в петлях или врезаться в дверное полотно. В первом случае монтаж не отличается от установки навесов. Но во втором подходе процедура будет несколько сложнее.
Изучая, как установить доводчик на дверь, необходимо подробнее рассмотреть монтаж такой системы. Его вполне можно выполнить самостоятельно. Для этого выбираются места для врезки 2 пазов. Один из них чаще всего находится на верхнем торце полотна. Второй паз врезается сверху дверной коробки.
Монтаж выполняется при помощи дрели. Выбирая эту разновидность механизма, следует учитывать ширину полного открытия двери. Представленные разновидности также пользуются спросом.
Выбор доводчика
Чтобы установка и настройка механизма были выполнены правильно, требуется обдуманно подходить к процессу выбора класса доводчика. Всего существует 7 типов механизмов. Этот подход учитывает вес двери. Чем она тяжелее, тем более высокий класс устройства требуется приобрести. Например, доводчик на входную дверь, которая весит 105 кг, должен быть 6-го класса. Прибор 5-й группы просто не выдержит такой нагрузки. Но брать механизм с запасом также не стоит. Для открытия такой двери придется прилагать большие усилия.
Также класс механизма зависит от размеров полотна. Например, если створка в обеих дверях весит одинаково, но они отличаются по ширине, и это обязательно учитывается. Для более габаритного полотна требуются высококлассные доводчики дверей. На пластиковую дверь чаще всего выбирают механизм с учетом этого показателя. Ведь они могут весить мало, но имеют значительные габариты.
Изучая вопрос, как установить доводчик на дверь своими руками, необходимо прислушаться к советам опытных мастеров. Они рекомендуют не устанавливать напольные и скрытые разновидности механизмов, не имея хотя бы минимального опыта выполнения подобной работы. Она требует соблюдения определенной точности.
Поэтому накладные модели механизмов чаще всего устанавливают своими силами. Сегодня подобрать доводчик этой разновидности можно практически на любую дверь.
Специалисты рекомендуют обратить внимание на крепежные элементы. Они часто идут в комплекте поставки. Лучше приобрести их отдельно. Обязательно следует изучить инструкцию производителя. В ней схематически показан процесс монтажа и даны разъяснения по установке и эксплуатации устройства.
Поэтапная инструкция по установке
Выбрав правильный класс доводчика и место его установки (в зависимости от открытия и типа створок), можно приступать к монтажу.
Чтобы понять, как установить доводчик на дверь, необходимо ознакомиться с инструкцией. Схему в натуральную величину прикладывают к двери и косяку. Далее обозначаются места для сверления. Учитываются особенности материала.
При помощи специального оборудования просверливают отверстия диаметром, соответствующим крепежным элементам. Далее с их помощью элементы рычага крепят к полотну и косяку.
Затем систему соединяют воедино. Колено рычага должно находиться под углом 90º. Если это не так, элементы механизма корректируются.
Регулировка
Как отрегулировать доводчик, поможет разобраться инструкция. Накладные модели обычно имеют 2 винта. Первый из них регулирует скорость закрытия, а второй - силу дохлопа.
Поворачивать винты необходимо осторожно, буквально не более, чем на полоборота. Если их выкрутить, устройство выйдет из строя. Поворот винта по часовой стрелке замедляет движение, а в обратном направлении - ускоряет.
В некоторых моделях есть дополнительные винты. Их применяют, если механизм обладает не одной функцией. Регулировать доводчики необходимо периодически. Если он смонтирован на уличной двери, это требуется делать 2 раза в год. Внутри помещений частота этого действия зависит от эксплуатации двери.
При использовании такой системы необходимо выполнять все требования производителя. От этого зависит долговечность устройства.
Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик. В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная. Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.
Классификация
Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются EN1- EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.
| Класс доводчика для двери | Ширина дверного полотна, мм | Масса дверного полотна, кг |
|---|---|---|
| EN1 | до 750 мм | до 20 кг |
| EN2 | до 850 мм | до 40 кг |
| EN3 | до 950 мм | до 60 кг |
| EN4 | до 1100 мм | до 80 кг |
| EN5 | до 1250 мм | до 100 кг |
| EN6 | до 1400 мм | до 120 кг |
| EN7 | до 1600 мм | до 160 кг |
Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.
Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.
Конструкции и устройство тяги
Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:
Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.
Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.
Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.
Где ставить
В основном доводчики ставят на внешние или входные двери, могут они устанавливаться на ворота или калитку. В случае с дверьми их располагают так, чтобы корпус был в помещении. Хоть есть и морозоустойчивые модели, предназначенные для эксплуатации холода, лучше чтобы корпус был защищен от воздействия погодных условий. Также такое расположение гарантирует большую сохранность.
Установка доводчика на дверь: инструкция с фото
Для монтажа доводчика на двери необходимы только дрель, линейка, карандаш и отвертка. Сверло обычно требуется «3» (тройка), но надо смотреть на диаметр крепежа, который обычно идет в комплекте.
Большая часть производителей, для облегчения самостоятельной установки доводчика на двери, комплектует изделия установочными шаблонами. На этих шаблонах схематически изображены части доводчика в полную величину. Также на них нанесены монтажные отверстия для каждого элемента. В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.
Шаблон напечатан с обоих сторон листа. На одно стороне — для открывания дверей «на себя» — со стороны петель (на фото выше), на другой — «от себя».
На шаблоне имеется две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную — с линией оси петель.
С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать. Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх. Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.
Отверстия под доводчик
На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.
Обычно в комплекте идут два типа крепежа: для металла (металлопластика) и древесины. Выбираем сверло подходящего размера и дрелью сверлим отверстия в обозначенных местах.
Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверей
Далее собственно и начинается установка доводчика на дверь. Обратите внимание, что для монтажа необходимо чтобы корпус и рычаги были разъединены. Если они собраны, их разделяют (откручивается шайба, вынимается винт, соединяющий рычаги и корпус).
Монтаж
Прикладываем части к проделанным отверстиям, устанавливаем крепеж. На схеме находим тот класс усилия на открывание, который нам необходим (в данном случае EN2) и устанавливаем части так, как показано на рисунке.
Для открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.
Теперь к корпусу надо подсоединить рычаг тяги. В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.
Теперь осталось соединить рычаг с тягой. Есть два варианта.
Соединить рычаг с тягой
Само соединение рычага с тягой происходит очень просто: совмещаются две части, немного придавливаются пальцами. С легким щелчком они фиксируются. Весь фокус в том, как расположить их относительно двери. От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой. Вращением штифта и укорачивают или удлиняют ее.
Если необходима просто плавная доводка, тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшают ее размеры (на фото слева).
Если в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление. Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).
Выставив части соответствующим образом, их совмещают и соединяют. Собственно все, установка доводчика на дверь закончена. И с ней можно справится своими руками, причем без особого труда. Остался финишный этап — настройка скорости закрывания. Для этого надо разобраться в регулировках дверных доводчиков.
Как поставить на калитку
Для установки на калитку подходят морозоустойчивые модели, которые могут эксплуатироваться снаружи. Но не все калитки имеют верхнюю перекладину. Зато боковые стойки есть у всех. В этом случае тягу крепят к боковой стойке, развернув крепежную пластину вдоль стойки.
Но гидравлические устройства (о них шла речь в этой статье) не очень хорошо чувствуют себя на морозе. Масло, которое заливается в корпус и служит для «торможения» дверного полотна, становится более вязким, калитка закрывается медленнее. С этой точки зрения лучше для калитки выбрать пневматическую модель (о выборе и установке ).
Как установить на металлическую дверь
Монтаж доводчика на металлические двери отличается только типом используемого крепежа и размером сверла. Так как полотно обычно более тяжелое, выбираются мощные модели не ниже 5 класса (смотреть надо по таблице). Соответственно, на монтажном шаблоне понадобится разметка для другого класса.
Также может понадобиться более мощная дрель, но это все — детали. В остальном же, ставить доводчик на металлические двери, надо точно также, как и деревянные или металлопластиковые.
Регулировка доводчика для двери
Доводчики, которые устанавливают на двери имеют разную конструкцию и регулировочные винты располагаются в разных местах. Точно все указано в паспорте или инструкции по установке. Но, в общем и целом, методика одна:
- вращая винт по часовой стрелке скорость/сила увеличивается;
- поворачивая против часовой стрелки — тормозим/уменьшаем силу.
При регулировке доводчика, не крутите винты сразу на несколько оборотов. Часто достаточно всего четверти оборота, может, чуть больше. Сбив баланс слишком закрутив или выкрутив винты, настроить все снова очень сложно. Можно даже сломать устройство или добиться того, что изнутри потечет масло.
Регулировки скорости открывания двери и «прихлопывания» находятся на корпусе. Чаще всего они или на лицевой части под защитной крышкой или на боковой его поверхности.
В округлых или многогранных корпусах регулировки находятся сбоку на корпусе
О том, какие функции встречаются в дверных доводчиках, для чего они и всегда ли так необходимы.
1.КАКИЕ ФУНКЦИИ СУЩЕСТВУЮТ И КАК ОНИ РАБОТАЮТ?
В доводчиках двери Palladium, как и в любых других верхних доводчиках с зубчатым приводом, есть базовые и дополнительные функции.
Базовые функции – это общая скорость закрывания (Close Speed) и скорость доводки (Latch Speed). Дополнительные: ветровой тормоз (Back Check), задержка закрывания (Delay Action) и фиксация в открытом положении (Hold Open). Все функции работают независимо друг от друга. И все, кроме фиксации в открытом положении, можно регулировать.
Объясним, как все это работает. Корпус доводчика заполнен вязким машинным маслом. Также в нем есть пружина, поршень и гидравлическая система, состоящая из каналов, по которым масло перемещается туда-сюда. Открывая дверь, мы воздействуем на поршень, а он сжимает пружину. В это время масло перетекает из своей начальной точки в другую часть корпуса.
Когда мы отпускаем ручку, пружина разжимается и давит на поршень – дверь начинает закрываться. Одновременно с этим пружина толкает масло. Оно проходит по каналам и через клапаны перетекает в канал, из которого оно начало свой путь. Поэтому управляемая доводчиком дверь не просто закрывается, а делает это плавно.
Идея в том, чтобы с помощью регулировочных винтов частично перекрывать нужный канал, контролируя скорость перетекания масла, а с ним и плавность закрытия двери. Регулируются винты отверткой. Главное – не выкручивать их против часовой стрелки на два и более оборота от заводской установки, а то винт может выпасть, а доводчик – протечь. Вообще, чтобы ощутить изменение в ходе двери, достаточно подкрутить винт на 1/8-1/4 оборота.
Мы рассказали, как работают функции верхнего доводчика. А теперь разберем каждую из них отдельно. Правда, имейте в виду, что все значения (градусы, секунды) примерные и приводятся для монтажа доводчика стандартным способом (перпендикулярный рычаг).
2.РЕГУЛИРУЕМАЯ СКОРОСТЬ ЗАКРЫВАНИЯ (CLOSE SPEED)
[Что делает]
Ускоряет или замедляет закрывание двери в диапазоне до 15°. То есть на пути из состояния «дверь распахнута» до состояния «дверь вот-вот закроется».
[Описание]
Настраивая скорость, избегайте крайностей. Если доводчик закрывает распахнутую дверь быстро (менее 4 секунд), это создаст неудобства детям, пожилым и инвалидам. Если медленно (более 7 секунд), и дверь входная – зимой в помещение можно напустить холод.
Обратите внимание: в доводчиках с задержкой (Delay Action) закрывания функция Close Speed активизируется на отрезке от 69° до 15°. Скорость движения полотна на отрезке от 180° до 70° зависит от того, как вы настроили задержку закрывания.
[Как отрегулировать]
Поверните соответствующий винт по часовой стрелке, чтобы дверь закрывалась медленнее. Если хотите ускорить закрывание, поверните винт против часовой стрелки.
Все модели Palladium и «Фабрики замков»
3.РЕГУЛИРУЕМАЯ СКОРОСТЬ ДОВОДКИ (LATCH SPEED)
[Что делает]
Ускоряет или замедляет закрывание двери в диапазоне от 15° до 0° (в самом конце движения полотна).
[Описание]
Эта функция нужна для автоматического захлопывания. Если ускорить доводку, то управляемая доводчиком дверь будет делать «рывок на финише». Этого хватит, чтобы она вошла в уплотнитель и закрылась на механическую защелку (для магнитных замков доводка не нужна). И наоборот. Если уплотнителя и механической защелки нет, прихлоп можно уменьшить. К тому же так будет меньше грохота и случаев защемления пальцев.
[Как отрегулировать]
Поверните винт по часовой стрелке, чтобы уменьшить доводку. Если ее нужно увеличить, поверните винт против часовой стрелки. Важно: сначала отрегулируйте скорость закрывания и только потом – скорость доводки, а не наоборот!
[Доводчики двери с этой функцией]
Все модели Palladium и «Фабрики замков».
4.РЕГУЛИРУЕМЫЙ ВЕТРОВОЙ ТОРМОЗ (BACK CHECK)
[Что делает]
Ограничивает резкое распахивание или захлопывание двери на отрезке от 70° до 180° (зависит от регулировки).
[Для чего]
Чтобы ветер и хулиганы не смогли стучать дверью о стену, нанося вред петлям и ручкам. Эта опция подходит для наружных дверей и входных групп с высокой проходимостью и риском вандализма (учебные заведения, торговые центры, больницы и т. д.). Также рекомендуем, если помещение находится в ветреной местности.
[Описание]
При резком движении двери вред наносится не только фурнитуре и стене, но и доводчику. В особенности – подпружиненному поршню. На нем есть уплотняющая манжета из полиуретана. Если с силой распахнуть или захлопнуть дверь, то гидравлический удар придется как раз на манжету. Она к таким нагрузкам не готова, поэтому, скорее всего, лопнет и протечет. Но даже если манжете повезет, может пострадать рычажная тяга доводчика.
Чтобы всего этого не произошло, доводчик оснащают гидравлическим «ветровым тормозом». Он работает как подушка безопасности для двери.
Ветровой тормоз нельзя отключить, но пользоваться дверью он не мешает. Дело в том, что сопротивление доводчика пропорционально скорости движения полотна. То есть амортизация включается, только когда дверь движется быстро, с рывком. А если плавно, как обычно, то никакого сопротивления вы не почувствуете. К тому же всегда можно подкрутить винт регулировки, выставив нужный угол и жесткость амортизации.
[Как отрегулировать]
Поверните винт ветрового тормоза по часовой стрелке, чтобы амортизация была жестче и раньше срабатывала. Если хотите ослабить амортизацию и позволить двери распахиваться сильнее – поверните винт против часовой стрелки.
Доводчики двери с этой функцией. Palladium 1085 BC, 10120 BC, 10600 BC/DA
5.РЕГУЛИРУЕМАЯ ЗАДЕРЖКА ЗАКРЫВАНИЯ (DELAY ACTION)
[Что делает]
В несколько раз замедляет скорость закрывания двери на отрезке от 180° до 70°. После преодоления угла 70° дверь закрывается с обычной скоростью. Максимальное время задержки зависит от угла закрытия двери, выставленных регулировок и может составлять до 35 секунд.
[Для чего]
Больше не нужно просить окружающих, чтобы они придержали вам дверь, если надо занести коробки, провезти коляску или тележку.
[Описание]
Доводчики двери с функцией Delay Action подходят для хозяйственных помещений (склады, кладовые, подсобки и т. д.). Задержки до 35 секунд достаточно, чтобы рабочие смогли поставить груз, открыть дверь, поднять груз и внести его в помещение. Еще эта функция полезна в медицинских учреждениях и домах престарелых. Персоналу больниц и госпиталей будет проще вносить носилки и прокатывать тележки. Пожилые и пациенты в инвалидном кресле смогут безопасно пользоваться дверью.
«Задержку закрывания» нельзя отключить, но можно уменьшить до нескольких секунд. Имейте это в виду, если собираетесь установить доводчик с такой функцией на двери с высокой пропускной способностью (например, в крупных торговых центрах). Также это не лучший вариант для входной двери в постоянно кондиционируемом помещении.
[Как отрегулировать]
Поверните соответствующий винт по часовой стрелке, чтобы увеличить время задержки. Если долгая задержка вам ни к чему (например, в минусовую температуру на входных дверях), то поверните винт против часовой стрелки.
[Доводчики двери с этой функцией]
Palladium 10600 BC/DA
6.ФИКСАЦИЯ ОТКРЫТОГО ПОЛОЖЕНИЯ (ФОП, HOLD OPEN)
[Что делает]
Стопорит дверь и не дает ей закрыться, когда она открыта под углом >70°-80°.
[Для чего]
Чтобы оставить дверь открытой для прохода группы людей, проноса груза, провоза тележки, коляски и т. д. Или для проветривания или уборки.
[Описание]
ФОП – полезная опция для внутренних дверей, заменяющая напольный фиксатор. Когда вы открываете дверь на угол 70-80° или шире, она стопорится и остается открытой. Чтобы она затворилась, «помогите» ей: потяните за ручку к проему. Как только угол между полотном и проемом сократится до <70°, дверь начнет автоматически закрываться.
На разных доводчиках ФОП реализуется по-разному. В одних моделях – за счет складного рычага. В других (в том числе Palladium) – с помощью внутреннего нерегулируемого клапана.
Имейте в виду, что ФОП нельзя отключить. Обычно это не критично, так как большинство людей открывают двери всего на 50-60° (если хотите – проверьте, как это делаете вы). Но если вы твердо уверены, что ФОП будет вам мешать, то можете купить доводчики двери без этой функции, но с той же нагрузкой. Например, моделям Palladium 1025 D, 1045 D (с ФОП) соответствуют модели 1025 ST, 1045 ST (без ФОП).
[Как отрегулировать]
Никак. Эта функция не регулируется и не отключается.
[Доводчики двери с этой функцией]
Palladium 1025 D, 1045 D
7.В ЗАКЛЮЧЕНИЕ: ПОДБИРАЙТЕ ДОВОДЧИК ПО МАССЕ И РАЗМЕРАМ ДВЕРИ
Функции функциями, но главные критерии при выборе доводчика – масса и габариты дверного полотна. Если выбрать маломощное устройство, дверь не будет захлопываться, а доводчик быстро сломается или протечет. И наоборот: поставите на легкое полотно доводчик с нагрузкой 85-120 кг – дверь будет тяжелее открываться. К тому же многократно возрастет нагрузка на петли.
Теги: доводчик двери
