Дисковый измельчитель древесины. Шредер для дерева: особенности работы измельчителя и способы сделать своими руками. Руководство по изготовлению

Все фото из статьи

Проблема утилизации древесных отходов остро стоит перед многими дачниками. Наиболее оптимальным ее решением является измельчитель древесины, способный превратить любые ветки в стружку, которую потом можно отправить в компостную яму. Конечно, оборудование для измельчения древесины стоит очень дорого, однако, его можно сделать самостоятельно, собственно этой теме и посвящена данная статья.

Общие сведения

Машина для измельчения древесины позволяет забыть о необходимости разжигать костры, чтобы спалить обрезанные ветки деревьев, ботву, корни, стебли и пр. С ее помощью можно быстро переработать все эти отходы в щепки и стружку, которые являются отличным материалом для компоста или даже топливом для твердотопливных котлов.

Таким образом, самодельные измельчители древесины позволяют решить сразу несколько задач:

• Утилизация мусора;
• Экономия места на участке;
• Обеспечение материалом компостной ямы;
• Запас топлива на зиму;

Дробилка для измельчения древесины своими руками делается довольно просто, при этом не понадобится ничего изобретать. Нужно лишь в точности воссоздать конструкцию по имеющимся чертежам и схемам.

Устройство измельчителя

Прежде чем приступить к работе, необходимо разобраться, как устроены измельчители древесины и древесных материалов. В противном случае собрать машину просто не получится.

Конструкция предельно простая, и состоит из следующих элементов:

• Рама ;
• Двигатель ;
• Вал с режущими элементами ;
• Приемный отсек ;
• Защитный кожух .

Принцип работы аппарата следующий:

• Двигатель через цепную или ременную передачу вращает вал с режущими элементами.
• При попадании древесных отходов в приемный короб режущие элементы рубят их, превращая в мелкие щепки.
• Далее щепки перемещаются в корпусе и выходят с другой стороны устройства.

В целом измельчитель дерева напоминает обычную мясорубку.

Ниже приведены готовые чертежи, которые при необходимости можно подкорректировать по своему усмотрению.

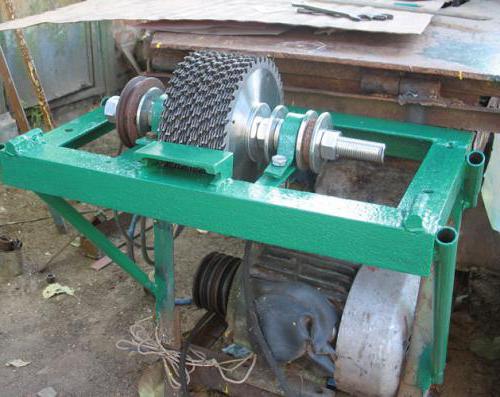

Также довольно распространенной является конструкция с дисковыми пилами в качестве ножей. Она также довольно простая в исполнении, но при этом достаточно эффективная.

Детали

Чтобы изготовить своими руками дисковый измельчитель понадобятся следующие детали:

• Профильная труба;
• Лист металла для создания диска;
• Листовой металл толщиной 2 мм для создания приемного отсека и защитного панциря.

Цена всех этих деталей вполне доступная, причем приобрести их можно на рынке автозапчастей или в магазине сельскохозяйственной техники.

Что касается оборудования, то для сборки устройства понадобится:

• Сварочный аппарат;
• Болгарка;
• Электродрель.

Итак, инструкция по изготовлению данной конструкции выглядит так:

• Вначале выполняется каркас из профильной трубы.
• Далее к каркасу следует приварить ось, на которую можно будет надеть колеса.
• Затем внутри каркаса устанавливается двигатель.
• За двигателем располагается отражающий щит с отверстием для вала.
• После этого в диске нужно выполнить несколько небольших прорезей для фиксации ножей.
• Затем нужно собрать диск и установить его на вал.
• Далее из листового металла следует сделать кожух с приемным отсеком и установить его на измельчитель.

На фото — пример готового дискового измельчителя древесины

• В завершение работы к раме следует приварить ручку, что позволит удобно перемещать аппарат по участку.

На этом процесс изготовления устройства завершен. Осталось подключить его к электричеству и проверить в действии.

Совет!
Ножи для аппарата можно выполнить из автомобильных рессор.
Для этого нужно отрезать пластинки подходящей длины, заточить и выполнить в них отверстия для крепления к диску.

По такому же принципу можно сделать бензиновый измельчитель древесины. Единственное, он получится более габаритным. Кроме того, на ручке следует выполнить элементы управления двигателем.

Вывод

Имея опыт работы с металлом, не составит труда самостоятельно сделать измельчитель для древесных отходов. Если же подобного опыта нет, то основные детали можно заказать в слесарной мастерской. Однако, в любом случае все затраты и хлопоты несравнимы с пользой, которую несет этот агрегат.

Ознакомиться с некоторой дополнительной информацией по озвученной теме можно из видео в этой статье.

Старые ветки от кустиков и деревьев на приусадебном участке вы можете применять как компост, так что не спешите от них избавиться поджиганием либо выбросом на свалку. А для того чтобы ускорить перегнивание веточек, нужно мелко их перепилить при помощи измельчителя. На видео ниже продемонстрировано, как сделать своими руками этот садовый прибор. Имеются также заводские приборы, однако, они стоят дорого, и если вы хотите сэкономить, можете изготовить измельчитель своими руками из подручных средств.

Существуют следующие виды измельчителей древесины, которые отличаются по виду двигателя:

1. бензиновый;
2. электрический.

Также эти приборы принято делить на:

• промышленные;
• бытовые.

Чем выше мощность главного агрегата, тем эффективней осуществляется работа по переработке древесины в опилки. Бензиновые приборы по причине высокой мощности предпочтительней, однако, в случаях, когда необходимо сделать прибор своими руками, достать такой двигатель будет нелегко. Вам необходимо будет отыскать двухтактный двигатель внутреннего сгорания, например, от старого мотокультиватора .

В действительности любой подобный садовый прибор основан из таких составляющих, как:

• двигатель;
• приемник в виде воронки, который сварен из стали;
• механизм в виде ременной, шестеренчатой передачи;
• режущий инструмент - это может быть фрез либо пильный диск;
• выводящий короб либо прибор сбора.

Если с двигателем все ясно, то насчет приемника и передаточного механизма необходимо дать еще разъяснение. Ветки начнут подаваться для переработки в специальной воронке, в которой, пройдя через пильный узел, станут трухой. Таким образом, данный приемник должен иметь на входе вид воронки, чтобы сосредоточить всю имеющуюся мощность двигателя и режущих деталей на ограниченной территории. Кроме того, так проще подавать материал для переработки, бывающий часто разной формы, и обезопасить руки.

К режущему узлу необходимо подойти с огромной долей энтузиазма. Дело в том, что во многих дробилках заводского производства имеются фрезерные или фрезерно-турбинные ножи, а их домашнему мастеру сложно отыскать. Намного легче поступить иначе: взять пару дисковых пил диаметром около 20 см, и с помощью разделительных шайб на стальном валу собрать фрезу своими руками.

Любой прибор приводится в рабочее положение посредством передачи механической энергии вала двигателя на дробильные узлы. Механизм этот может быть 3 разновидностей:

• ременной;
• цепной;
• редукторный.

Вывод при дроблении производится коробом длинной не меньше 20 см. Таким образом, опилки укладываются компактно и аккуратно, а не разлетаются около дробилки.

Подготовительный этап

При этом нужно подсчитать необходимые металлические изделия и мелкие стандартные детали, общее число необходимого металла. Чертеж должен содержать участки расположения дырок для того, чтобы крепить измельчающий барабан, силовую установку и натяжители ремня привода. Отметить участок нахождения опорных стоек с колесами.

Чтобы готовый измельчитель оказался устойчив при работе, независимо от габарита измельчаемых веток, перед началом изготовления своими руками нужно предусмотреть габариты опорной площадки агрегата. Чертеж также должен предусмотреть, какой именно вид двигателя подобрать. От этого будет зависеть производительность садового прибора и затраты на эксплуатацию. При применении прибора стационарно на небольшом расстоянии от дома, можно использовать электродвигатель.

Видео изготовления измельчителя

Этапы работ по сборке прибора

Этапы изготовления своими руками необходимого для сада прибора:

1. Сборка рамы

Рама такого садового прибора изготавливается из металлических профилей с габаритами примерно 50 на 50 мм. Для этого нужно отрезать болгаркой 4 заготовки, длина которых около 400 мм и 2 заготовки длиной 800 мм. Потом нужно приварить короткие отрезки перпендикулярно к концам длинных заготовок, чтобы вышла прямоугольной формы рама. Два оставшихся отрезка следует закрепить внутри рамки на расстоянии от крайних поперечин, которые соответствуют установочным габаритам двигателя и барабана.

На прямоугольник, в одном конце рамы нашего садового прибора, посредством электросварки крепим металлический лист аналогичных габаритов, толщиной 5 мм. В листе необходимо вырезать удлиненные отверстия на расстоянии и с диаметром одинаковым с монтажными параметрами двигателя. К углам рамы привариваем 4 ножки, высота которых 50 см. Между собой их нужно связать в нижней части профилем 20х20 мм посредством сварки.

1. Установка двигателя

Чтобы изготовленный инструмент оказался с оптимальной мощностью, на него устанавливаем электродвигатель с мощностью 5 кВт, крепящийся болтами к удлиненным монтажным дыркам плиты. Таким образом, они станут способствовать простому перемещению силового прибора при натяжении ремня привода режущего аппарата.

Механизм натяжения основан из уголка, который приварен поперек конструкции на конце рамы и 2 натяжных болтов. На двух концах уголка просверливаем дырки по диаметру натяжных болтов, которые одним концом вводятся в данные прорези, а иным прикрепляются, посредством небольших уголков, к ближним болтам крепления двигателя. Процесс натяжения либо ослабления ремня будет осуществляться затягиванием или раскручиванием гаек на болтах, с наружной стороны грани уголка механизма натяжения.

1. Производство и крепление измельчающего барабана

Измельчающий барабан агрегата устанавливаем на противоположном от двигателя конце рамы. Барабан изготавливаем из отрезка стальной трубы, длина которого приблизительно 40 см, а диаметр 30 см. К торцам цилиндра привариваем пластины, в них просверливаем дырки для того, чтобы установить вал на подшипниках. Сверху и снизу цилиндра прорезаем прямоугольные окна для загрузки материала размерами 100 на 15 мм и выхода измельченной массы 20х30 мм.

К нижнему окну барабана привариваем 4 лапы для того, чтобы прикрепить его к раме. На опорных лапах барабана и на раме делаем дырки диаметром, который соответствует габаритам болтов крепления. Ножи крепим на стальной вал измельчителя к 2 дискам, которые приварены на концах вала и соответствующих диаметру барабана.

Их делаем из старых ножей измельчителей сельскохозяйственного прибора. Их отрезаем длиной немного больше (на 3-4 см) расстояния до дисков. Перед закреплением концы ножей отгибаем и в них выполняем по 2 дырки с каждой из сторон. Также вы можете применять обыкновенные дисковые пилы, которые имеются в продаже в любом строительном магазине. На установочных дисках просверливаем такие дырки. На вал устанавливаем 3 ножа и закрепляем их с помощью болтов.

Вал вставляем в дырки в торце кожуха, на концы вала насаживаем подшипники с опорными крышками. Крышки крепим к кожуху с помощью болтов. Второй способ изготовления измельчительного барабана состоит в том, что на особой оси насаживаем примерно 9 дисковых пил, вращение которых производится посредством подшипников промежуточного вала от машины марки ВАЗ.

Важный момент: необходимо, чтобы между дисковыми пилами было маленькое расстояние, поскольку если установить их вплотную друг от друга, зубья соседних пил могут зацепиться и эффективность устройства сокращается.

В завершение на выступающих концах валов барабана и электродвигателя крепим шкивы. Вращение от двигателя будет передаваться посредством ременной передачи. Для комфорта загрузки веток и своей безопасности во время работы с измельчителем, к верхнему окну барабана привариваем загрузочный бункер, который изготовлен из металла толщиной 2 мм. Высота бункера должна быть около 40 см, размер верхней части 30 на 40 см. Выбросное окно равно приемному, которое расположено на корпусе барабана. К нему прикрепляем выходной раструб, длина которого приблизительно 20 сантиметров. Таким образом, нам удалось своими руками изготовить садовый прибор, который поможет нам из обыкновенной древесины получить опилки.

На сайте Станкофф.RU вы можете купить оборудование для переработки отходов древесины ведущих производителей. В наличии и под заказ более 46 моделей дробильного оборудования по лучшим ценам. Только выгодные предложения с подробными описаниями и фото. Уточняйте цены у менеджеров.

Назначение и достоинства оборудования для измельчения древесины

Проблема с утилизацией некондиционного материала существует на всех предприятиях по лесозаготовке и деревопереработке. Оборудование для измельчения древесины позволяет решить вопрос с освобождением территории от производственных отходов и повысить рентабельность путем получения дополнительной прибыли от реализации продуктов вторичной переработки.

При работе с любыми видами древесины образуются отходы в виде ветвей, реек, горбыля и обрезков различной формы, полученных при изготовлении пиломатериала. Вывоз мусора относится к затратной и трудоемкой процедуре, альтернативой которой служит практичный способ использования дробильного оборудования. Машины измельчают некондицию в щепу или опилки нужной фракции, обеспечивая сырье для реализации или собственного производства:

• древесно-стружечных плит, фанеры, ДВП, арболита;
• топливных брикетов и гранул;
• целлюлозы, бумажной и картонной продукции.

Мелкофракционную щепу и опилки в сельском хозяйстве используют в качестве подстилок для скота, для защиты растений и удобрения почвы. Измельченная древесина обладает хорошей фильтрационной способностью и обеспечивает качественную биохимическую очистку воды от нерастворимых соединений. Отходы более крупного размера требуются для работы котельных, пиролизных печей и газогенераторов.

Принцип работы и классификация устройств

В зависимости от технологических особенностей оборудование для переработки древесины выполняет дробление материала ножами дисковой формы, барабанным органом, молотковым устройством или механизмом для получения стружки. Резаки приводятся в движение двигателем, работающим с использованием электроэнергии или жидкого топлива. Для сбора древесной щепы или опилок в конструкции предусмотрен специальный резервуар. Подразделение на устройства профессиональной и полупрофессиональной категории происходит на основании технических характеристик, которые определяют возможности станка в переработке материала разных размеров.

Классификация установок производится:

• по типу рабочего органа;
• способу загрузки сырья;
• геометрическим параметрам обрабатываемого материала;
• уровню мощности и сложности технического обслуживания.

Для утилизации отходов со средними размерами частей обычно используются барабанные устройства, а переработка крупных остатков древесины выполняется на машинах с дисковым органом. Мельница с молотковым механизмом и стружечный станок хорошо подходят для изготовления материала определенной формы, который в первом случае имеет прямоугольные очертания, а во втором представляет собой игольчатую стружку. К преимуществам шредеров относится способность перерабатывать в однородную массу отходы с наличием металлических включений.

Сегодня существует множество приспособлений, которые значительно облегчают ежедневные заботы о саде и доме. Не лишней будет и Своими руками изготовить такое приспособление может практически каждый. С помощью такого агрегата можно измельчить твердые предметы.

Конечно, кому-то подойдет дробилка для дерева б/у. Аренда такого агрегата, правда, обойдется не дешевле, чем создание приспособления своими руками. Очень часто дробилку применяют для измельчения пластмассы, бытового мусора, древесины и камней, а также для раздавливания предметов из металла.

Какие бывают дробилки

Условно дробилки разделяют на группы по типу использования. Они могут быть для измельчения:

• пластмассы;
• мусора бытового;
• дерева;
• металла;
• камня.

Помимо этого, дробилки классифицируют по размерам. Агрегат может быть малого - 0,02 м, среднего - 0,1 м и крупного дробления - 0,3 м.

Исходя из особенностей, приспособления бывают:

Как работает самодельный агрегат

В последнее время пользуется спросом дробилка для дерева б/у «Авито». Однако это не универсальный агрегат. При желании можно сделать самодельное устройство. Чтобы его собрать, стоит разобраться в принципе действия такого приспособления.

Работает самодельная дробилка наподобие обычной мясорубки. Принцип достаточно прост. Сначала материал проходит через барабан - приемную чашу, а затем попадает в дробильную систему, где очень быстро измельчается. То отделение, которое перемалывает мусор, состоит из нескольких резаков и фрезы. При этом производительность агрегата напрямую зависит от мощности. Однако данный показатель не должен быть более 2,6 кВт. Именно такую мощность имеет дробилка для дерева (б/у или новая - не суть важно).

Что нужно для работы

Чтобы создать дробилку для дерева, потребуются следующие материалы:

Дробилка для дерева своими руками

Изготовить чертежи - это первое, что нужно сделать. В противном случае можно запутаться и неправильно собрать агрегат. Только после этого можно приступать к сбору всей конструкции.

Все пилы следует установить на уже подготовленную ось. Размеры их должны соответствовать размерам резаков. После установки диски необходимо зафиксировать с помощью гаек и шайб. При этом следует учесть некоторые особенности строения. Между пилами должны быть тонкие шайбы. Они не позволят дискам задевать друг друга острием. При этом количество шайб должно быть на 1 меньше, чем количество пил.

Когда оси будут зафиксированы, а диски разделены, следует установить шкив. Если такой детали нет под руками, то ее можно взять из генератора автомобиля отечественного производства. Чтобы шпилька нормально вращалась, стоит использовать несколько подшипников, диаметр которых составляет 2 см.

Изготовление каркаса

Почти готова дробилка для дерева. Своими руками изготовить можно и каркас для агрегата. Для этого потребуются профтрубы. Их стоит заготовить заранее. Чтобы сделать раму, профтрубы необходимо сварить между собой. Теперь нужно усилить конструкцию. Для этого внутри рамы стоит монтировать несколько профилей. Это позволит усилить крепление измельчающего блока и бункера.

К готовой раме следует приварить лист металла, а затем проделать в нем отверстия, предназначенные для крепления барабана и мотора. Чтобы дробилка стояла более устойчиво, стоит приделать 4 ножки.

Теперь нужно установить диск, который обеспечивает натяжение ремня. Его следует расположить так, чтобы диски свободно передвигались. Такое размещение позволит беспрепятственно регулировать ремень.

Итак, как создается дробилка для дерева своими руками. Изготовить корпус и соединить пилы - это половина дела. Теперь необходимо одеть на систему дисков кожух. Над режущим блоком стоит зафиксировать бункер. Вот и все. Агрегат готов.

Что стоит учесть

Теперь вы знаете, как делается дробилка для дерева своими руками. Изготовить агрегат на самом деле не так уж и просто, как может показаться на первый взгляд. Существует несколько нюансов, которые стоит учесть:

В завершение

Вот так выглядит дробилка для дерева. Как сдедать такой агрегат? Это несложно, если вы умеете правильно рисовать чертежи и работать с инструментами. Конечно, при отсутствии опыта могут возникнуть некоторые сложности. Стоит отметить, что дробилка, созданная по инструкции, которая описана выше, идеально подойдет для измельчения не только опавшей листвы и мелкого мусора, но и для бытовых отходов, и для древесины.

Такая конструкция считается более долговечной и надежной благодаря пилам, установленным горизонтально. Что касается заводских моделей, то здесь измельчительная система закреплена вертикально. При таком расположении пил необходимо постоянно следить за влажностью мусора и стеблей. В противном случае агрегат быстро сломается. Помимо этого, при изготовлении дробилки для дерева можно самостоятельно выбрать двигатель с необходимым показателем мощности и нужным количеством пил.

Сегодня на перерабатывающих промышленных объектах используют такие специальные устройства, как дробилки. С их помощью осуществляется измельчение материалов на частицы определенной фракции.

Также такие дробилки широко используются на деревообрабатывающих предприятиях и в других сферах. Дробилка для дерева применяется для измельчения древесных отходов. (Статью о том, как можно сделать дробилку для дерева своими руками, читайте ).

Такие установки используются для подготовки материала к производству или утилизации отходов. Это является обязательным процессом, так как древесина является долго гниющим мусором.

Конечно, вывозить отходы можно и в не переработанном виде. Но, учитывая наличие таких установок, это является нерациональным решением проблемы. Дело в том, что измельченная древесина гораздо быстрее перегнивает. Помимо этого, за один раз можно вывести гораздо больше отходов, чем в случае с цельными кусками.

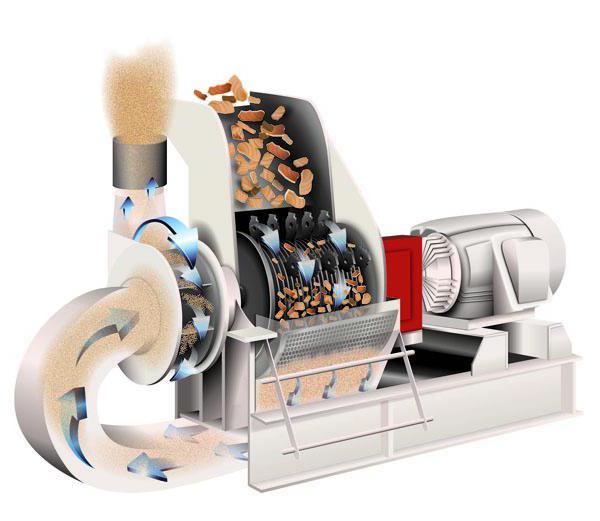

Принцип работы

Измельчитель древесины имеет различную конструкцию. Это зависит от мощности установки, сферы применения и функциональности.

Так, мульчер является специальным приспособлением, которое устанавливается на силовое транспортное средство, например, трактор. Устройство представляет собой раму, в которой размещены ножи для измельчения веток и небольших деревьев.

Помимо этого, есть и другие виды дробилок, которые используются не только в промышленности, но и в быту. Принцип их работы заключается в том, что проводится измельчение дерева до определенного уровня.

В установках, используемых на промышленных объектах, уровень измельчения можно выставлять самостоятельно. Что касается садовых измельчителей, то они в основном работают в одном режиме.

Садовые измельчители имеют довольно простую конструкцию и удобны в использовании. Они являются неотъемлемым помощником на приусадебном участке. Но, главное то, что их можно легко изготовить своими руками.

Критерии выбора

Сегодня на рынке представлен широкий ассортимент агрегатов, используемых для дробления древесины.

Каждая модель обладает определенными техническими характеристиками, на которые стоит обратить внимание при выборе устройства:

1. Мощность установки. Основным показателем агрегата является производительность. Данный параметр в основном зависит от мощности силовых установок.
2. Назначение агрегата. Некоторые измельчители используются для дробления небольших веток, досок и травы. Другие же служат для измельчения бревен, толстых веток и других древесных отходов.
3. Вид топлива. Дробилки для дерева могут работать как на электричестве, так и на горючем топливе, таком как бензин или дизельное топливо.
4. Мобильность установок. Измельчители, в зависимости от размеров и функциональности, бывают стационарными и мобильными. Второй тип устройств в основном используют в быту, в то время как стационарные – на промышленных объектах, где предусмотрены большие объемы работ.
5. Функциональные возможности. В профессиональных дробилках есть возможность регулировать уровень измельчения. Что касается дробильных машин, используемых в быту, то они имеют простую конструкцию, в которой не предусмотрено изменения режима измельчения.

Замечание специалиста: при выборе дробилки для дерева стоит учесть, что мощность напрямую влияет на его размеры. Так, установки с большой производительностью имеют громоздкие размеры.

Устройство простого садового измельчителя

Садовые измельчители являются незаменимым помощником на приусадебном участке и в саду.

В процессе ухода за участком будут появляться древесные отходы, для складирования которых понадобится свободное место.

Садовые дробилки решают этот вопрос буквально за несколько минут. С их помощью можно быстро измельчить ветки и небольшие доски, что облегчит их дальнейший вывоз. Щепы легко можно упаковать в мешок или пустить на компост.

Такие дробилки имеют довольно простую конструкцию и очень удобны в эксплуатации. В основном они состоят из таких элементов:

• мотор;
• рабочий вал, на котором размещаются ножи;
• металлическая рама;
• защитный кожух;
• приемный короб.

Чтобы облегчить транспортировку, устройство устанавливается на двухколесную базу. Принцип работы заключается в том, что крутящий момент через цепь или ремень передается на рабочий вал. Древесные отходы или дрова подаются в приемный короб, где происходит их дробление.

Такой агрегат можно легко соорудить своими руками. Необходимо просто разработать чертеж установки и закупить детали.
