Что называется проводниками. Классификация материалов по отношению к способности проводить электрический ток

При изучении тепловых явлений говорилось, что по способности проводить теплоту вещества делятся на хорошие и плохие проводники тепла.

По способности передавать электрические заряды вещества также делятся на несколько классов: проводники, полупроводники и непроводники электричества.

Проводниками называют тела, через которые электрические заряды могут переходить от заряженного тела к незаряженному.

Хорошие проводники электричества - это металлы, почва, вода с растворёнными в ней солями, кислотами или щелочами, графит. Тело человека также проводит электричество. Это можно обнаружить на опыте. Дотронемся до заряженного электроскопа рукой. Листочки тотчас опустятся. Заряд с электроскопа уходит по нашему телу через пол комнаты в землю.

а - железо; б - графит

Из металлов лучшие проводники электричества - серебро, медь, алюминий.

Непроводниками называют такие тела, через которые электрические заряды не могут переходить от заряженного тела к незаряженному.

Непроводниками электричества, или диэлектриками , являются эбонит, янтарь, фарфор, резина, различные пластмассы, шёлк, капрон, масла, воздух (газы). Изготовленные из диэлектриков тела называют изоляторами (от итал. изоляро - уединять).

а - янтарь; б - фарфор

Полупроводниками называют тела, которые по способности передавать электрические заряды занимают промежуточное положение между проводниками и диэлектриками.

В природе полупроводники распространены достаточно широко. Это оксиды и сульфиды металлов, некоторые органические вещества и др. Наибольшее применение в технике нашли германий и кремний.

Полупроводники при низкой температуре не проводят электрический ток и являются диэлектриками. Однако при повышении температуры в полупроводнике начинает резко увеличиваться число носителей электрического заряда, и он становится проводником.

Почему это происходит? У полупроводников, таких как кремний и германий, в узлах кристаллической решётки атомы колеблются около своих положений равновесия, и уже при температуре 20 °С это движение становится настолько интенсивным, что химические связи между соседними атомами могут разорваться. При дальнейшем повышении температуры валентные электроны (электроны, находящиеся на внешней оболочке атома) атомов полупроводников становятся свободными, и под действием электрического поля в полупроводнике возникает электрический ток.

Характерной особенностью полупроводников является возрастание их проводимости с повышением температуры. У металлов же при повышении температуры проводимость уменьшается.

Способность полупроводников проводить электрический ток возникает также при воздействии на них света, потока быстрых частиц, введении примесей и др.

а - германий; б- кремний

Изменение электропроводности полупроводников под действием температуры позволило применять их в качестве термометров для замера температуры окружающей среды, широко применяют в технике. С его помощью контролируют и поддерживают температуру на определённом уровне.

Повышение электропроводности вещества под воздействием света носит название фотопроводимость . Основанные на этом явлении приборы называют фотосопротивлениями . Фотосопротивления применяются для сигнализации и в управлении производственными процессами на расстоянии, сортировке изделий. С их помощью в экстренных ситуациях автоматически останавливаются станки и конвейеры, предупреждая несчастные случаи.

Благодаря удивительным свойствам полупроводников, они широко используются при создании транзисторов, тиристоров, полупроводниковых диодов, фоторезисторов и другой сложнейшей аппаратуры. Применение интегральных микросхем в теле-, радио- и компьютерных приборах позволяет создавать устройства небольших, а порой и ничтожно малых размеров.

Вопросы

На какие группы делят вещества по способности передавать электрические заряды?
Какой характерной особенностью обладают полупроводники?
Перечислите области применения полупроводниковых приборов.

Упражнение 22

Почему заряженный электроскоп разряжается, если его шарика коснуться рукой?
Почему стержень электроскопа изготавливают из металла?
К шарику незаряженного электроскопа подносят тело, заряженное положительно, не касаясь его. Какой заряд возникнет на листочках электроскопа?

Это любопытно...

Способность тела к электризации определяется наличием свободных зарядов. В полупроводниках концентрация носителей свободного заряда увеличивается с ростом температуры.

Проводимость, которая осуществляется свободными электронами (рис. 43), называется электронной проводимостью полупроводника или проводимостью n-типа (от лат. negativus - отрицательный). При отрыве электронов от атомов германия в местах разрыва образуются свободные места, которые не заняты электронами. Эти вакансии получили название «дырки». В области образования дырки возникает избыточный положительный заряд. Вакантное место может быть занято другим электроном.

Электрон, перемещаясь в полупроводнике, создаёт возможность заполнения одних дырок и образования других. Возникновение новой дырки сопровождается появлением свободного электрона, т. е. идёт непрерывное образование пар электрон - дырка. В свою очередь, заполнение дырок приводит к уменьшению числа свободных электронов. Если кристалл поместить в электрическое поле, то будет происходить перемещение не только электронов, но и дырок. Направление перемещения дырок противоположно направлению движения электронов.

Проводимость, которая возникает в результате перемещения дырок в полупроводнике, называется дырочной проводимостью или проводимостью р-типа (от лат. positivus - положительный). Полупроводники подразделяют на чистые полупроводники, примесные полупроводники n-типа, примесные полупроводники р-типа.

Чистые полупроводники обладают собственной проводимостью. В создании тока участвуют свободные заряды двух типов: отрицательные (электроны) и положительные (дырки). В чистом полупроводнике концентрация свободных электронов и дырок одинакова.

При введении в полупроводник примесей возникает примесная проводимость. Изменяя концентрацию примеси, можно менять и число носителей заряда того или иного знака, т. е. создавать полупроводники с преимущественной концентрацией отрицательного или положительного заряда. Примесные полупроводники n-типа обладают электронной проводимостью. Основными носителями заряда являются электроны, а неосновными - дырки.

Примесные полупроводники р-типа обладают дырочной проводимостью. Основными носителями заряда являются дырки, а неосновными - электроны.

Представляет собой соединение полупроводников р- и л-типа. Сопротивление области контакта зависит от направления тока. Если диод включить в цепь, чтобы область кристалла с электронной проводимостью n-типа была подсоединена к положительному полюсу, а область с дырочной проводимостью р-типа к отрицательному полюсу, то тока в цепи не будет, так как переход электронов из n-области в р-область затрудняется.

Если р-область полупроводника подключить к положительному полюсу, а n-область к отрицательному, то в этом случае ток проходит через диод. За счёт диффузии основных носителей тока в чужой полупроводник в области контакта образуется двойной электрический слой, препятствующий движению зарядов. Внешнее поле, направленное от р к n, частично компенсирует действие этого слоя, и при увеличении напряжения ток быстро возрастает.

Термин имеет два значения: 1) электропроводящее вещество (например, металл или электролит), 2) деталь, изделие или конструкция, позволяющие передавать электричество.

Первое значение используется в физике и в материаловедении, где все материалы по своей электропроводности делятся на проводники, диэлектрики и полупроводники. В энерготехнике чаще пользуются вторым значением этого термина. Передача электрической энергии по проводникам может происходить - от одного элемента источника, преобразователя или приемника электрической энергии к другому по соединяющим проводникам на расстояние от нескольких нанометров (например, в интегральных схемах) до нескольких метров (например, в мощном силовом оборудовании); - от одного элемента электроустановки к другому или от одной электроустановки к другой по электрическим линиям на расстояние от нескольких метров (например, в пределах одной установки) до нескольких тысяч километров (между крупными энергосистемами).

Совокупность линий и их узлов в электроустановке называется электропроводкой , а совокупность линий и их узлов, связывающая между собой электроустановки, – электрической сетью . По назначению и протяженности в энергосистемах различают системообразующие (основные) и распределительные сети, на предприятиях межцеховые и цеховые сети и др.

Передачу электрического заряда по проводнику (льняной нити) обнаружил в 1663 г. мэр города Магдебурга Отто фон Гюрике (Otto von Guericke, 1602–1686), который перед этим в том же году изготовил первый в мире электростатический генератор. Более подробное исследование электрических явлений началось в 18-м веке, и 2 июля 1729 года английский физик-любитель Стивен Грей (Stephen Gray, 1666–1735) проложил, использовав для проверки передаваемости электричества, конопляную веревку длиной в 80,5 футов на горизонтальных шелковых шнурах (рис. 4.5.1); этим он создал первую в мире электрическую линию. 14 июля он провел публичную демонстрацию линии, длина которой была уже 650 футов, а проводом в которой по-прежнему служила конопляная веревка, проложенная по шелковым шнурам, натянутым между опорами (первая воздушная линия). Опыт, несмотря на очень плохую проводимость провода, удивительным образом удался; веревка, очевидно, была (благодаря английскому климату) достаточно влажной. Грей впервые ввел также классификацию веществ на проводящие и непроводящие. Спустя 10 лет (в 1739 году) другой английский физик Жан Теофил Дезагюлье (Jean Theophile Desaguliers, 1683–1744) ввел понятие проводник (англ. conductor). Первую воздушную линию с металлическими (железными) проводами построил в 1744 году в Эрфурте (Erfurt, Германия) немецкий профессор философии Андреас Гордон (Andreas Gordon, 1712–1751), а первую опытную кабельную (телеграфную) линию проложил в 1841 году в Санкт-Петербурге Борис Семенович Якоби (Moritz Hermann Jacobi).

Рис. 1. Принцип устройства первой электрической линии Стивена Грея. 1 конопляная веревка (провод), 2 шелковые шнуры (изоляторы)

В технике электропередачи находят применение как гибкие, так и жесткие проводники. К первым относятся различные провода и кабели , ко вторым шины . Провода и шины могут быть изолированными или неизолированными (голыми). Изолированные провода и кабели могут содержать от одной до нескольких токоведущих жил , изолированных друг от друга.

Отличительным признаком кабеля является герметичная оболочка, изготовленная из полимерных материалов (например, из поливинилхлорида) или из металла (в настоящее время чаще всего из алюминия, раньше главным образом из свинца), защищающая жилы от вредных воздействий окружающей среды. Упрощенная классификация проводников по их гибкости, изоляции и области применения приведена на рис. 2.

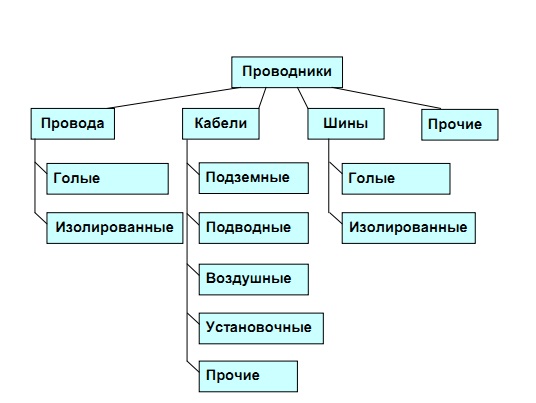

Рис. 2. Классификация проводников (упрощенно)

Металлическая часть жил, в зависимости от сечения и требуемой гибкости, может быть массивной или состоять из проволок; диаметр проволок может при этом составлять от десятых долей миллиметра (в тонкопроволочных жилах) до нескольких миллиметров. От проводников требуется

Высокая электропроводность,
- хорошие контактные свойства,
- высокая электрическая прочность изоляции,
- достаточная механическая прочность,
- достаточная гибкость (в случае проводов и кабелей),
- долгосрочная химическая стабильность,
- достаточная стойкость при нагреве,
- достаточная теплоемкость,
- защищенность от внешних воздействий,
- безвредность для окружающей среды,
- простота использования в электромонтажных работах,
- умеренная стоимость.

Из электропроводных материалов этим требованиям лучше всех соответствуют
- чистая (без каких-либо примесей) медь,
- чистый алюминий (по соображениям надежности начиная с сечения 16 mm2),
- в проводах воздушных линий
- комбинации алюминия и стали.
Из изоляционных материалов наиболее часто используют
- полиэтилен n ,
- поливинилхлорид n , который лучше других материалов сопротивляется воспламенению, но который содержит ядовитый и опасный для окружающей среды хлор, - синтетические (в том числе особо нагревостойкие кремнийорганические) каучуки.

Проводники (и жилы многожильных проводников) делятся по их назначению
- на рабочие проводники (к которым в случае переменного тока относятся фазные и нейтральные проводники; в некоторых сетях или установках нейтральные проводники могут отсутствовать);
- на защитные проводники , необходимые для обеспечения безопасности людей;
- на вспомогательные проводники (например, для управления, связи или сигнализации). Рабочие проводники могут быть все изолированы от земли, но часто один из них (обычно нейтральный) заземлен. Таким рабочим заземлением достигается более низкое и равномерно распределенное напряжение фазных проводников относительно земли, что, например, в сетях высокого напряжения позволяет снизить стоимость изоляции.

Защитные проводники предусмотрены для надежного заземления тех частей электроустановок, которые при нарушении изоляции могут оказаться под напряжением (открытых проводящих частей). Такое защитное заземление должно исключить возникновение опасного напряжения между этими частями и землей и тем самым исключить возможность поражения людей электрическим током. В электрических сетях низкого напряжения ранее практиковалось совмещение защитного и нейтрального проводников; в настоящее время эти проводники, по соображениям надежности и безопасности, друг от друга отделены.

Способность проводить электрический ток имеют не только металлы. При некоторых условиях эту способность приобретают тазы и жидкости.

Свойство химического элемента проводить электрический ток или быть диэлектриком (изолятором) зависит от наличия в нем свободных заряженных частиц. В металлах это электрон – частица, вращающаяся вокруг атома. Вместе электроны и атомы составляют молекулу. В молекуле водорода вокруг атома вращается один электрон. У меди их – 39.

Электроны распределяются группами на разном удалении от атомного ядра. Самая дальняя группа электронов у электропроводящих материалов имеет неустойчивую связь с ядром. При появлении электрического поля они приходят в движение и создают электрический ток.

Электрическое поле всегда распространяется со скоростью света. А вот скорость движения электронов очень мала: десятки сантиметров в секунду. Объясняется это столкновениями при движении электронов с элементами кристаллической решетки проводника. Чем больше этих столкновений, тем хуже проводит материал электрический ток.

Удельное сопротивление

Способность лучше или хуже проводить ток определяется удельным сопротивлением — ⍴ (ро). Вот удельные сопротивления некоторых металлов, применяемых в электротехнике.

Удельное сопротивление зависит от температуры. Чем она ниже, тем сопротивление меньше. Объясняется это тем, что с уменьшением температуры электроны меньше совершают хаотичных движений и меньше сталкиваются. При температуре абсолютного нуля (-273˚С) движение прекращается. У большинства материалов при этом способность проводить ток резко исчезает, но у некоторых возникает явление сверхпроводимости , когда удельное сопротивление равно нулю. При этом величина тока в проводнике ничем не ограничивается.

Сопротивление, ток и мощность

Электрическое сопротивление (R) проводника измеряется в Омах и зависит еще и от его геометрических размеров:

S – площадь сечения проводника в м 2 , l – его длина в метрах. Ток через проводник измеряется в амперах и подчиняется закону Ома для участка цепи:

U – напряжение в вольтах. Мощность , выделяющаяся на проводнике под действием электрического тока, равна:

Теперь возьмем одинаковых размеров проводники из разных материалов и будем пропускать через них один и тот же ток. Как видно из формул, чем больше у проводника удельное сопротивление, тем большая мощность выделится на нем при прохождении электрического тока.

Вот поэтому для одного и того же тока сечение алюминиевого кабеля нужно больше, чем медного. Медный нагреется до температуры, при которой расплавится изоляция, при большем токе.

Применение нихрома для изготовления нагревательных элементов объясняется его высоким удельным сопротивлением и стойкостью к расплавлению. Тугоплавкость и повышенное удельное сопротивление позволили использовать вольфрам для изготовления нитей накала электроламп.

Золото проводит ток чуть лучше алюминия, но применяется в электронике только из-за того, что не образует окислов.

Направление электрического тока

В зависимости от характера движения зарядов электрический ток разделяется на:

постоянный , когда движение происходит в одном направлении;
переменный , когда направление движения постоянно меняется.

В наших сетях ток – переменный, частотой 50 Гц. Он 100 раз в секунду изменяет направление движения на противоположное. Переменный ток имеет преимущество перед постоянным: величину напряжения можно изменять при помощи несложных устройств – трансформаторов.

Постоянный ток может быть получен из переменного и наоборот.

И напоследок – интересный казус. В электротехнике принято считать за направление постоянного тока направление движения положительных зарядов – от плюса к минусу. На самом же деле движутся отрицательно заряженные частицы – электроны. Дело в том, что ученые приняли такое направление до открытия электрона, и оно сохранилось до сих пор.

Электрический проводник

Электрический провод

Проводник - вещество, проводящее электрический ток. Среди наиболее распространённых твёрдых проводников известны металлы , полуметаллы. Пример проводящих жидкостей - электролиты . Пример проводящих газов - ионизированный газ (плазма). Некоторые вещества при нормальных условиях являющиеся изоляторами при внешних воздействиях могут переходить в проводящее состояние, а именно проводимость полупроводников может сильно варьироваться при изменении температуры, освещённости, легировании и т. п.

Проводниками также называют части электрических цепей - соединительные провода и шины.

Микроскопическое описание проводников связано с электронной теорией металлов. Наиболее простая модель описания проводимости известна с начала прошлого века и была развита Друде .

Проводники бывают первого и второго рода. К проводникам первого рода относят те проводники, в которых имеется электронная проводимость (посредством движения электронов). К проводникам второго рода относят проводники с ионной проводимостью (электролиты)

См. также

Полианилин - полимер с электронной проводимостью

Литература

Жан М. Рабаи, Ананта Чандракасан, Боривож Николич 4. Проводник // Цифровые интегральные схемы. Методология проектирования = Digital Integrated Circuits. - 2-ое изд. - М.: «Вильямс» , 2007. - С. 912. - ISBN 0-13-090996-3

Wikimedia Foundation . 2010 .

Смотреть что такое "Электрический проводник" в других словарях:

электрический проводник - elektros laidininkas statusas T sritis chemija apibrėžtis Medžiaga, laidi elektros srovei. atitikmenys: angl. conductor of electricity; electric conductor; electrical conductor rus. электрический проводник … Chemijos terminų aiškinamasis žodynas

электрический проводник - elektros laidininkas statusas T sritis fizika atitikmenys: angl. conductor of electricity vok. elektrischer Leiter, m rus. электрический проводник, m pranc. conducteur électrique, m … Fizikos terminų žodynas

Заряд количество электричества, содержащееся в данномтеле. Электрический ток. Если погрузить в проводящую жидкость, напр.,в раствор серной кислоты, два разнородных металла, напр., Zn и Сu, исоединить эти металлы между собой металлической… … Энциклопедия Брокгауза и Ефрона

Электрический контакт поверхность соприкосновения проводящих электрический ток материалов, обладающая электропроводностью, или приспособление, обеспечивающее такое соприкосновение (соединение). В зависимости от природы соприкасающихся… … Википедия

проводник - (1) Вещество, основным электрическим свойством которого является электропроводность. [ГОСТ Р 52002 2003] проводник (2) Всё то, что используется (предназначается) для проведения электрического тока: провод; кабель; шина; шинопровод; жила провода… …

проводник питающей линии - Параллельные тексты EN RU Unless a plug is provided with the machine for the connection to the supply, it is recommended that the supply conductors are terminated at the supply disconnecting device. Если проводники питающей… … Справочник технического переводчика

электрический провод - провод Кабельное изделие, содержащее одну или несколько скрученных проволок или одну или более изолированных жил, поверх оторых в зависимости от условий прокладки и эксплуатации может иметься легкая неметаллическая оболочка, обмотка и (или)… … Справочник технического переводчика

ПРОВОДНИК, вещество или предмет, по которым легко проходят свободные ЭЛЕКТРОНЫ, то есть, создается поток тепловой энергии или заряженных частиц. У проводников низкое электрическое СОПРОТИВЛЕНИЕ. Самыми лучшими проводниками являются металлы,… … Научно-технический энциклопедический словарь

Символы обозначения предохранителя У этого термина существуют и другие значения, см. Предохранитель. Электрический предохранитель электрический апп … Википедия

Основная статья: Электрическая машина Электродвигатели разной мощности (750 Вт, 25 Вт, к CD плееру, к игрушке, к дисководу). Батарейка «Крона» дана для сравнения Электрический двигатель … Википедия

Проводники, диэлектрики и поток электронов

Электроны различных типов атомов обладают разными степенями свободы перемещения. В некоторых материалах, таких как металлы, внешние электроны атомов настолько слабо связаны с ядром, что легко могут покидать свои орбиты и хаотично двигаться в пространстве между соседними атомами даже при ком натной температуре. Такие электроны часто называют свободными электронами .

В других типах материалов, таких как стекло, у электронов в атомах существует очень небольшая свобода перемещени я. Однако внешние силы, например физическое трение, могут заставить некоторые из этих электронов покинуть собственные атомы и перейти к атомам другого материала, но они не могут свободно перемещаться между атомами материала.

Эта относительная подвижность электронов в материале известна как электропроводность . Электропроводность определяется типами атомов материала (количество протонов в ядре атома, определяющее его химическую идентичность) и способом соединения атомов друг с друг ом. Материалы с высокой подвижностью электронов (много свободных электронов) называются проводниками, а материалы с низкой подвижностью электронов (мало или совсем нет свободных электронов) называются диэлектриками.

Ниже приведено несколько примеров наиболее распространенных проводников и диэлектриков:

Проводники:

серебро
медь
золото
алюминий
железо
сталь
латунь
бронза
ртуть
графит
грязная вода
бетон

Диэлектрики:

стекло
резина
нефть
асфальт
стекловолокно
фарфор
керамика
кварц
(сухой) хлопок
(сухая) бумага
(сухая) древесина
пластмасса
воздух
алмаз
чистая вода

Следует понимать, что не у всех проводящих материалов одинаковый уровень проводимости, и не все диэлектрики одинаково сопротивляются движению электронов . Электрическая проводимость аналогична прозрачности некоторых материалов: материалы, которые легко "пропускают" свет, называют "прозрачными", а те, которые его не пропускают, называют "непрозрачными ". Однако, не все прозрачные материалы одинаково пропускают св ет. Оконное стекло - лучше чем органическое стекло, и конечно лучше чем "прозрачное" стекловолокно. Так же и с электрическими проводниками, некоторые из них лучше пропускают электроны, а некоторые - хуже.

Например, серебро является лучшим проводником в представленном выше списке "проводников", обеспечивая более легкий проход электронов чем любой другой материал из этого списка. Грязная вода и бетон также значатся как проводники, но эти материалы являются существенно менее проводящими чем любой металл.

Некоторые материалы изменяют свои электрические свойства при различных температурных условиях. Например, стекло является очень хорошим диэлектриком при комнатной температуре, но становится проводником, если его нагреть до очень высокой температуре. Газы, такие как воздух, в обычном состоянии - диэлектрики, но они также становятся проводниками при нагревании до очень высоких температур. Большинство металлов, наоборот, становятся менее проводимыми при нагревании, и увеличивают свою проводимость при охлаждении. Многие проводники становятся идеально проводящими (сверхпроводимость ) при экстремально низких температурах.

В обычном состоянии движение "свободных" электронов в проводнике хаотично, без определенного направления и скорости. Однако, путем внешнего воздействия можно заставить эти электроны двигаться скоординировано через проводящий материал. Такое направленное движение электронов мы называем электричеством , или электрическим током . Чтобы быть более точным, его можно назвать динамическим электричеством в отличие от статического электричества, в котором накопленный электрический заряд неподвижен. Электроны могут перемещаться в пустом пространстве внутри и между атомами проводника точно так же, как вода течет через пустоту трубы. Приведенная аналогия с водой в нашем случае уместна, потому что движение электронов через проводник часто упоминается как "поток".

Поскольку электроны двигаются через проводник равномерно, то каждый из них толкает находящиеся впереди электроны. В результате все электроны движутся одновременно. Начало движения и остановка электронного потока на всем протяжении проводника фактически мгновенны, даже несмотря на то, что движение каждого электрона может быть очень медленным. Приблизительную аналогию мы можем увидеть на примере трубки, заполненной мраморными шариками:

Трубка заполнена мраморными шариками точно также, как проводник заполнен свободными электронами, готовыми к перемещению под воздействием внешних факторов. Если вставить еще один мраморный шарик в эту заполненную трубку слева, то последний шарик сразу выйдет из нее справа . Несмотря на то, что каждый шарик прошел короткое расстояние, передача движения через трубку в целом произошла мгновенно от левого конца до правого, независимо от длины труб ки. В случае с электричеством, передача движения электронов от одного конца проводника к другому происходит со скоростью света: около 220 000 км. в секунду!! ! Каждый отдельный электрон проходит через проводник в гораздо более медленном темпе.

Если мы хотим, чтобы электроны текли в определенном направлении к определенному месту, мы должны проложить для них соответствующий путь из проводов, точно так же, как водопроводчик должен проложить трубопровод, чтобы подвести воду к нужному месту. Для облегчения этой задачи, провода изготавливаются из хорошо проводящих металлов, таких как медь или алюминий.

Электроны могут течь только тогда, когда у них есть возможность перемещаться в пространстве между атомами материала . Это означает, что электрический ток может быть только там, где существует непрерывный путь из проводящего материала, обеспечивающего передвижение электронов. По аналогии с мраморными шариками мы можем видеть, что шарики будут "течь" через трубку только в том случае, если она будет открыта с правой стороны. Если трубку заблокировать, то мрамор будет "накапливаться" в ней, а со ответственно не будет и "потока". То же самое верно и для электрического тока: непрерывный поток электронов требует непрерывного пути для обе спечения этого потока. Давайте посмотрим на схему, чтобы понять, как это работает:

Тонкая, сплошная линия (показанная выше) является схематическим обозначением непрерывной части провода. Так как провод сделан из проводящего материала, такого как медь, у составляющих его атомов существует много свободных электронов, которые могут свободно перемещаться по нему. Однако, в пределах такого провода никогда не будет направленного и непрерывного потока электронов, если у него не будет места, откуда приходят электроны и места, куда они идут. Давайте в нашу схему добавим гипотетические "Источник" и "Получатель" электронов:

Теперь, когда Источник поставляет новые электроны в провод, через этот провод пойдет поток электронов (как показано стрелками, слева-направо ). Однако, поток будет прерван, если проводящий путь, образованный проводом, повредить:

В связи с тем, что воздух является диэлектриком, образовавшийся воздушный разрыв разделит провод на две части . Некогда непрерывный путь нарушается, и электроны не могут течь от Источника к Получателю . Аналогичная ситуация получится, если водопроводную трубу разрезать на две части, а концы в месте разреза закупорить: вода в этом случае течь не сможе т. Когда провод был одним целым, у нас была электрическая цепь, и эта цепь была нарушена в момент повреждения.

Если мы возьмем еще один провод и соединим им две части поврежденного провода, то снова будем иметь непрерывный путь для потока электроно в. Две точки на схеме показывают физический (металл-металл) контакт между проводами:

Теперь у нас снова есть цепь, состоящая из Источника, нового провода (соединяющего поврежденный) и Получателя электронов . Если рассматривать аналогию с водопроводом, то установив тройник на одной из закупоренных туб, мы можем направить воду через новый сегмент трубы к месту назначени я. Обратите внимание, что в правой части поврежденного провода нет потока электронов, потому что он больше не является частью пути от Источника до получателя электронов.

Следует отметить что проводам, в отличие от водопроводных труб, которые в конечном итоге разъедаются ржавчиной, никакой "износ" от воздействия потока электронов не грозит. При движении электронов, в проводнике возникает определенная сила трения, которая может вырабатывать тепло. Подробнее эту тему мы рассмотрим несколько позже.

Краткий обзор:

В проводниках , электроны находящиеся на внешних орбитах атомов могут легко покинуть эти атомы, или наоборот присоединится к ним. Такие электроны называются свободными электронами .
В диэлектриках внешние электроны имеют намного меньше свободы передвижения, чем в проводниках.
Все металлы являются электрически проводящими.
Динамическое электричество , или электрический ток - это направленное движение электронов через проводник.
Статическое электричество - это неподвижный (если на диэлектрике), накопленный заряд, сформированный избытком или недостатком электронов в объекте.
Для обеспечения потока электронов нужен целый, неповрежденный проводник, который обеспечит приём и выдачу электронов.

Источник : Lessons In Electric Circuits
